低压差线性稳压器(LDO)的压差和功耗

LDO一.LDO的基本介绍LDO是low dropout regulator, 意为低压差线性稳压器, 是相对于传统的线性稳压器来说的。

传统的线性稳压器, 如78xx系列的芯片都要求输入电压要比输出电压高出2v~3V以上, 否则就不能正常工作。

但是在一些状况下, 这样的条件明显是太苛刻了, 如5v转3.3v,输入及输出的压差只有1.7v, 明显是不满意条件的。

针对这种状况, 才有了LDO类的电源转换芯片。

LDO是一种线性稳压器。

线性稳压器运用在其线性区域内运行的晶体管或FET, 从应用的输入电压中减去超额的电压, 产生经过调整的输出电压。

所谓压降电压, 是指稳压器将输出电压维持在其额定值上下100mV之内所需的输入电压及输出电压差额的最小值。

正输出电压的LDO（低压降）稳压器通常运用功率晶体管（也称为传递设备）作为PNP。

这种晶体管允许饱和, 所以稳压器可以有一个特别低的压降电压, 通常为200mV左右；及之相比, 运用NPN 复合电源晶体管的传统线性稳压器的压降为2V左右。

负输出LDO 运用NPN作为它的传递设备, 其运行模式及正输出LDO的 PNP设备类似。

更新的发展运用 MOS 功率晶体管, 它能够供应最低的压降电压。

运用功率MOS, 通过稳压器的唯一电压压降是电源设备负载电流的 ON 电阻造成的。

假如负载较小, 这种方式产生的压降只有几十毫伏。

DC-DC的意思是直流变（到）直流（不同直流电源值的转换）, 只要符合这个定义都可以叫DCDC转换器, 包括LDO。

但是一般的说法是把直流变（到）直流由开关方式实现的器件叫DCDC。

LDO是低压降的意思, 这有一段说明: 低压降（LDO）线性稳压器的成本低, 噪音低, 静态电流小, 这些是它的突出优点。

它须要的外接元件也很少, 通常只须要一两个旁路电容。

新的LDO 线性稳压器可达到以下指标: 输出噪声30μV, PSRR为60dB, 静态电流6μA（TI的TPS78001达到Iq=0.5uA）, 电压降只有100mV(TI量产了号称0.1mV的LDO)。

ldo稳压芯片手册LDO（Low Dropout Regulator）稳压芯片是一种常见的电源管理芯片，用于提供稳定的直流电压。

以下是对LDO稳压芯片的手册介绍：一、概述LDO稳压芯片是一种低压差线性稳压器，能够在输入电压和输出电压之间产生较低的电压差，同时提供稳定的输出电压。

与开关电源相比，LDO稳压芯片具有较低的噪声和较小的纹波，因此广泛应用于各种电子设备中，如手机、平板电脑、充电器等。

二、工作原理LDO稳压芯片的工作原理是通过调整内部晶体管的导通电阻来控制输出电压。

当输入电压发生变化时，内部晶体管的导通电阻也会相应调整，从而保持输出电压的稳定。

同时，LDO稳压芯片还具有过流保护、过温保护等保护功能，以确保芯片的安全运行。

三、性能参数1.输入电压范围：LDO稳压芯片的输入电压范围通常在2-10V之间，具体范围取决于不同型号的芯片。

2.输出电压：输出电压是LDO稳压芯片的主要参数之一，可以根据不同的应用需求进行选择，常见的输出电压有1.8V、3.3V、5V等。

3.负载电流：负载电流是指LDO稳压芯片能够提供的最大输出电流，通常在几十毫安到几安培之间。

4.电压差：电压差是指LDO稳压芯片的输入电压与输出电压之间的差值，通常在0.2-1V之间。

5.噪声和纹波：LDO稳压芯片的噪声和纹波较低，可以提供较为稳定的输出电压。

四、应用场景1.手机、平板电脑等移动设备：在这些设备中，LDO稳压芯片被用于提供稳定的电源电压，以确保设备的正常运行。

2.充电器：充电器中的LDO稳压芯片用于将输入的交流电压转换为稳定的直流电压，以供电池充电使用。

3.音频设备：在音频设备中，LDO稳压芯片被用于提供稳定的电源电压，以确保音频信号的稳定传输。

4.工业控制：在工业控制系统中，LDO稳压芯片被用于提供稳定的电源电压，以确保控制系统的正常运行。

总之，LDO稳压芯片是一种重要的电源管理芯片，具有广泛的应用前景。

在实际应用中，需要根据具体需求选择合适的型号和参数，以确保系统的稳定性和可靠性。

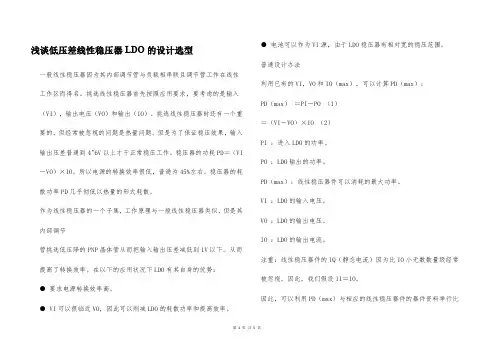

浅谈低压差线性稳压器LDO的设计选型一般线性稳压器因为其内部调节管与负载相串联且调节管工作在线性工作区而得名。

挑选线性稳压器首先按照应用要求，要考虑的是输入（VI），输出电压（VO）和输出（IO）。

挑选线性稳压器时还有一个重要的，但经常被忽视的问题是热量问题。

但是为了保证稳压效果，输入输出压差普通到4"6V以上才干正常稳压工作。

稳压器的功耗PD＝（VI －VO）×IO。

所以电源的转换效率很低，普通为45%左右。

稳压器的耗散功率PD几乎彻低以热量的形式耗散。

作为线性稳压器的一个子集，工作原理与一般线性稳压器类似，但是其内部调节管挑选低压降的PNP晶体管从而把输入输出压差减低到1V以下。

从而提高了转换效率。

在以下的应用状况下LDO有其自身的优势：●要求电源转换效率高。

● VI可以很临近VO，因此可以削减LDO的耗散功率和提高效率。

●电池可以作为VI源，由于LDO稳压器有相对宽的稳压范围。

普通设计办法利用已有的VI，VO和IO（max），可以计算PD（max）：PD（max）＝PI－PO （1）＝（VI－VO）×IO （2）PI ：进入LDO的功率。

PO ：LDO输出的功率。

PD（max）：线性稳压器件可以消耗的最大功率。

VI ：LDO的输入电压。

VO ：LDO的输出电压。

IO ：LDO的输出电流。

注重：线性稳压器件的IQ（静态电流）因为比IO小无数数量级经常被忽视。

因此，我们假设II＝IO。

因此，可以利用PD（max）与相应的线性稳压器件的器件资料举行比第1页共5页。

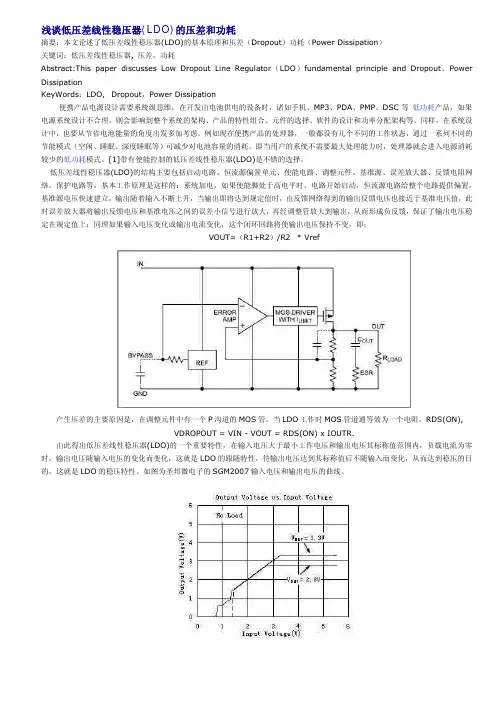

浅谈低压差线性稳压器(LDO)的压差和功耗摘要：本文论述了低压差线性稳压器(LDO)的基本原理和压差（Dropout）功耗（Power Dissipation）关键词：低压差线性稳压器, 压差，功耗Abstract:This paper discusses Low Dropout Line Regulator（LDO）fundamental principle and Dropout，Power DissipationKeyWords：LDO, Dropout，Power Dissipation便携产品电源设计需要系统级思维，在开发由电池供电的设备时，诸如手机、MP3、PDA、PMP、DSC等 低功耗产品，如果电源系统设计不合理，则会影响到整个系统的架构、产品的特性组合、元件的选择、软件的设计和功率分配架构等。

同样，在系统设计中，也要从节省电池能量的角度出发多加考虑。

例如现在便携产品的处理器，一般都设有几个不同的工作状态，通过一系列不同的节能模式（空闲、睡眠、深度睡眠等）可减少对电池容量的消耗。

即当用户的系统不需要最大处理能力时，处理器就会进入电源消耗较少的低功耗模式。

[1]带有使能控制的低压差线性稳压器(LDO)是不错的选择。

低压差线性稳压器(LDO)的结构主要包括启动电路、恒流源偏置单元、使能电路、调整元件、基准源、误差放大器、反馈电阻网络，保护电路等，基本工作原理是这样的：系统加电，如果使能脚处于高电平时，电路开始启动，恒流源电路给整个电路提供偏置，基准源电压快速建立，输出随着输入不断上升，当输出即将达到规定值时，由反馈网络得到的输出反馈电压也接近于基准电压值，此时误差放大器将输出反馈电压和基准电压之间的误差小信号进行放大，再经调整管放大到输出，从而形成负反馈，保证了输出电压稳定在规定值上；同理如果输入电压变化或输出电流变化，这个闭环回路将使输出电压保持不变，即：VOUT=（R1+R2）/R2 * Vref产生压差的主要原因是，在调整元件中有一个P沟道的MOS管。

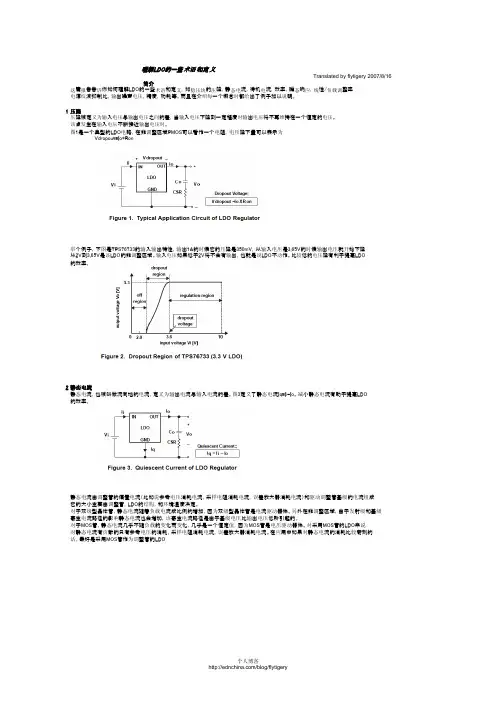

Translated by flytigery 2007/8/16简介这篇报告告诉你如何理解LDO的一些术语和定义，如稳压块的压降，静态电流，待机电流，效率，瞬态响应，线性/负载调整率电源纹波抑制比，输出噪声电压，精度，功耗等。

而且在介绍每一个概念时都给出了例子加以说明。

1压降压降被定义为输入电压与输出电压之间的差，当输入电压下降到一定程度时输出电压将不再维持在一个恒定的电压。

该点发生在输入电压不断接近输出电压时。

图1是一个典型的LDO 电路，在非调整区域PMOS可以看作一个电阻，电压降下量可以表示为Vdropout=Io*Ron举个例子，下图是TPS76733的输入输出特性，输出1A的时候它的压降是350mV，从输入电压是3.65V的时候输出电压就开始下降从2V到3.65V是该LDO的非调整区域。

输入电压如果低于2V将不会有输出，也就是说LDO不动作。

比较低的电压降有利于提高LDO 的效率。

2静态电流静态电流，也被叫做流向地的电流，定义为输出电流与输入电流的差。

图3定义了静态电流Iq=Ii-Io。

减小静态电流有助于提高LDO 的效率。

静态电流由调整管的偏置电流（比如说参考电压消耗电流，采样电阻消耗电流，误差放大器消耗电流）和驱动调整管基级的电流组成它的大小主要由调整管，LDO的结构，和环境温度决定。

对于双级型晶体管，静态电流随着负载电流成比例的增加，因为双级型晶体管是电流驱动器件。

另外在非调整区域，由于发射级和基级寄生电流路径的影响静态电流也会增加，该寄生电流路径是由于基级电压比输出电压低所引起的。

对于MOS管，静态电流几乎不随负载的变化而变化，几乎是一个恒定值，因为MOS管是电压驱动器件。

对采用MOS管的LDO来说对静态电流有贡献的只有参考电压的消耗，采样电阻消耗电流，误差放大器消耗电流。

在应用中如果对静态电流的消耗比较苛刻的话，最好是采用MOS管作为调整管的LDO理解LDO的一些术语和定义3待机电流待机电流是指带有使能信号的LDO,当该信号关闭的时候LDO消耗的电流。

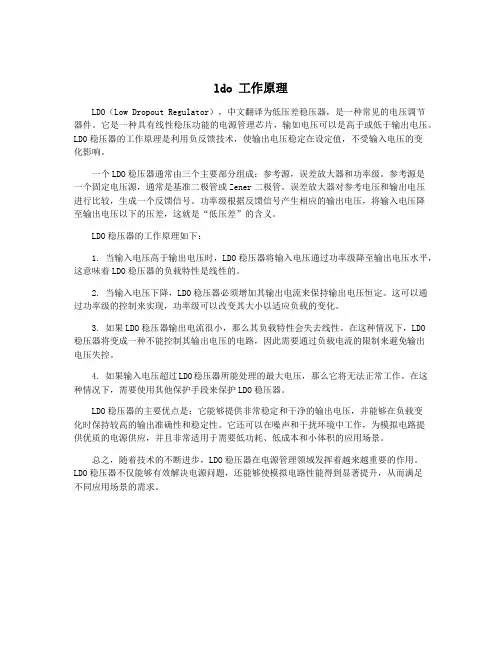

ldo 工作原理LDO（Low Dropout Regulator），中文翻译为低压差稳压器，是一种常见的电压调节器件。

它是一种具有线性稳压功能的电源管理芯片，输如电压可以是高于或低于输出电压。

LD0稳压器的工作原理是利用负反馈技术，使输出电压稳定在设定值，不受输入电压的变化影响。

一个LDO稳压器通常由三个主要部分组成：参考源，误差放大器和功率级。

参考源是一个固定电压源，通常是基准二极管或Zener二极管。

误差放大器对参考电压和输出电压进行比较，生成一个反馈信号。

功率级根据反馈信号产生相应的输出电压，将输入电压降至输出电压以下的压差，这就是“低压差”的含义。

LDO稳压器的工作原理如下：1. 当输入电压高于输出电压时，LDO稳压器将输入电压通过功率级降至输出电压水平，这意味着LDO稳压器的负载特性是线性的。

2. 当输入电压下降，LDO稳压器必须增加其输出电流来保持输出电压恒定。

这可以通过功率级的控制来实现，功率级可以改变其大小以适应负载的变化。

3. 如果LDO稳压器输出电流很小，那么其负载特性会失去线性。

在这种情况下，LDO稳压器将变成一种不能控制其输出电压的电路，因此需要通过负载电流的限制来避免输出电压失控。

4. 如果输入电压超过LDO稳压器所能处理的最大电压，那么它将无法正常工作。

在这种情况下，需要使用其他保护手段来保护LDO稳压器。

LDO稳压器的主要优点是：它能够提供非常稳定和干净的输出电压，并能够在负载变化时保持较高的输出准确性和稳定性。

它还可以在噪声和干扰环境中工作，为模拟电路提供优质的电源供应，并且非常适用于需要低功耗、低成本和小体积的应用场景。

总之，随着技术的不断进步，LDO稳压器在电源管理领域发挥着越来越重要的作用。

LDO稳压器不仅能够有效解决电源问题，还能够使模拟电路性能得到显著提升，从而满足不同应用场景的需求。

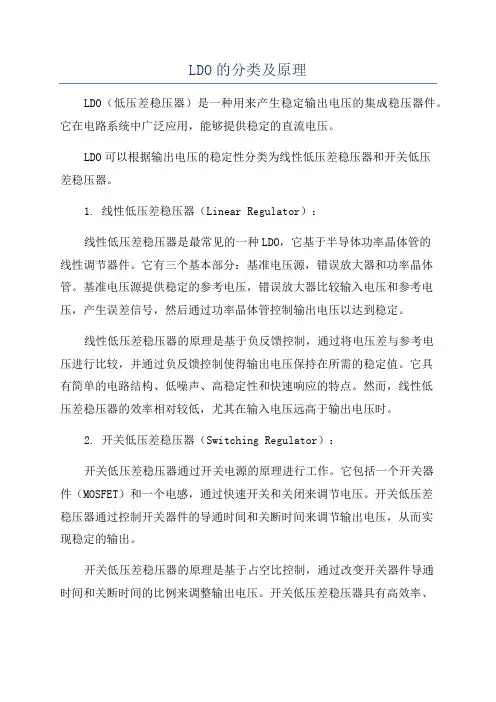

LDO的分类及原理LDO（低压差稳压器）是一种用来产生稳定输出电压的集成稳压器件。

它在电路系统中广泛应用，能够提供稳定的直流电压。

LDO可以根据输出电压的稳定性分类为线性低压差稳压器和开关低压差稳压器。

1. 线性低压差稳压器（Linear Regulator）：线性低压差稳压器是最常见的一种LDO，它基于半导体功率晶体管的线性调节器件。

它有三个基本部分：基准电压源，错误放大器和功率晶体管。

基准电压源提供稳定的参考电压，错误放大器比较输入电压和参考电压，产生误差信号，然后通过功率晶体管控制输出电压以达到稳定。

线性低压差稳压器的原理是基于负反馈控制，通过将电压差与参考电压进行比较，并通过负反馈控制使得输出电压保持在所需的稳定值。

它具有简单的电路结构、低噪声、高稳定性和快速响应的特点。

然而，线性低压差稳压器的效率相对较低，尤其在输入电压远高于输出电压时。

2. 开关低压差稳压器（Switching Regulator）：开关低压差稳压器通过开关电源的原理进行工作。

它包括一个开关器件（MOSFET）和一个电感，通过快速开关和关闭来调节电压。

开关低压差稳压器通过控制开关器件的导通时间和关断时间来调节输出电压，从而实现稳定的输出。

开关低压差稳压器的原理是基于占空比控制，通过改变开关器件导通时间和关断时间的比例来调整输出电压。

开关低压差稳压器具有高效率、高速响应和较小的尺寸等优点。

然而，它也存在着高频噪声和电磁干扰的问题，需要通过滤波电路进行补偿。

除了以上两种分类之外，还可以根据输入电压的类型将LDO进一步分类：1.线性低压差稳压器：-输入输出电压均为直流电，一般工作在低压差状态。

-输入电压通常较高，典型范围为5V至20V。

-在输出负载存在变化时，能够提供稳定的输出电压。

2. 预调节LDO（Pre-Regulated LDO）：-输入电压为交流电，需要经过整流和滤波等处理。

-在输入端加入预调节电路，将输入电压调节为较低稳定的直流电压，再输入到线性低压差稳压器中进行进一步的调节。

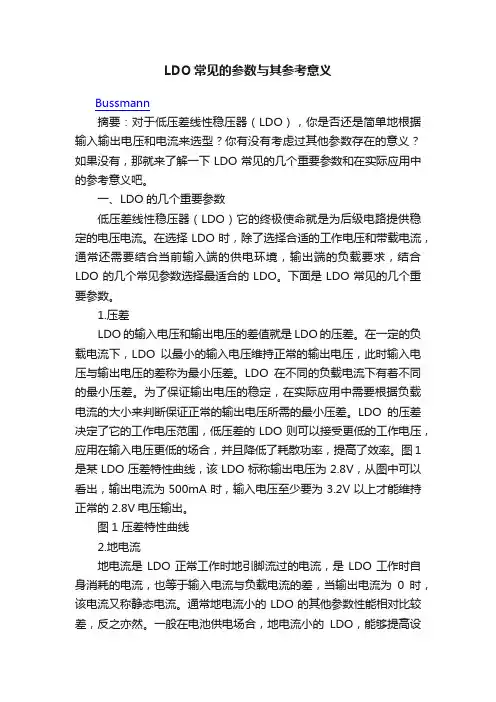

LDO常见的参数与其参考意义Bussmann摘要：对于低压差线性稳压器（LDO），你是否还是简单地根据输入输出电压和电流来选型？你有没有考虑过其他参数存在的意义？如果没有，那就来了解一下LDO常见的几个重要参数和在实际应用中的参考意义吧。

一、LDO的几个重要参数低压差线性稳压器（LDO）它的终极使命就是为后级电路提供稳定的电压电流。

在选择LDO时，除了选择合适的工作电压和带载电流，通常还需要结合当前输入端的供电环境，输出端的负载要求，结合LDO的几个常见参数选择最适合的LDO。

下面是LDO常见的几个重要参数。

1.压差LDO的输入电压和输出电压的差值就是LDO的压差。

在一定的负载电流下，LDO以最小的输入电压维持正常的输出电压，此时输入电压与输出电压的差称为最小压差。

LDO在不同的负载电流下有着不同的最小压差。

为了保证输出电压的稳定，在实际应用中需要根据负载电流的大小来判断保证正常的输出电压所需的最小压差。

LDO的压差决定了它的工作电压范围，低压差的LDO则可以接受更低的工作电压，应用在输入电压更低的场合，并且降低了耗散功率，提高了效率。

图1是某LDO压差特性曲线，该LDO标称输出电压为2.8V，从图中可以看出，输出电流为500mA时，输入电压至少要为3.2V以上才能维持正常的2.8V电压输出。

图1 压差特性曲线2.地电流地电流是LDO正常工作时地引脚流过的电流，是LDO工作时自身消耗的电流，也等于输入电流与负载电流的差，当输出电流为0时，该电流又称静态电流。

通常地电流小的LDO的其他参数性能相对比较差，反之亦然。

一般在电池供电场合，地电流小的LDO，能够提高设备的续航时间和供电效率。

通常地电流与输入电压、温度和负载电流等有关。

图2是某LDO地引脚电流与输入电压的关系曲线，通常来说地电流会随着输入电压的增大而增大。

图2 地电流特性曲线3.负载调整率通常在一定输入电压下，随着负载电流的变化，LDO的输出电压也会有一定的变化。

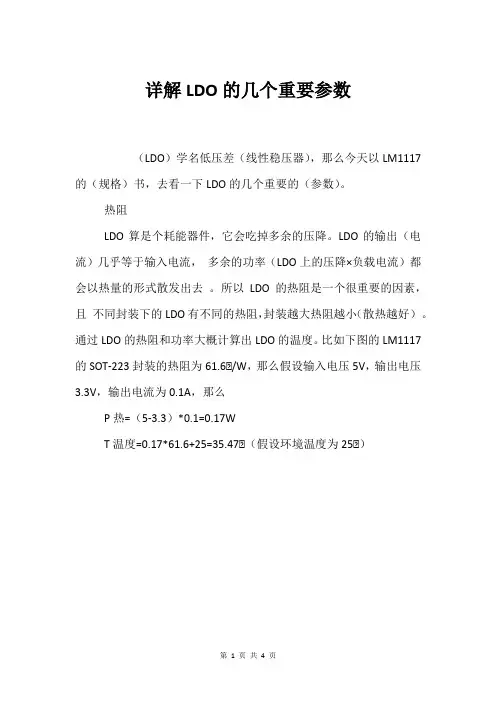

详解LDO的几个重要参数（LDO）学名低压差（线性稳压器），那么今天以LM1117的（规格）书，去看一下LDO的几个重要的（参数）。

热阻LDO算是个耗能器件，它会吃掉多余的压降。

LDO的输出（电流）几乎等于输入电流，多余的功率（LDO上的压降×负载电流）都会以热量的形式散发出去。

所以LDO的热阻是一个很重要的因素，且不同封装下的LDO有不同的热阻，封装越大热阻越小（散热越好）。

通过LDO的热阻和功率大概计算出LDO的温度。

比如下图的LM1117的SOT-223封装的热阻为61.6℃/W，那么假设输入电压5V，输出电压3.3V，输出电流为0.1A，那么P热=（5-3.3）*0.1=0.17WT温度=0.17*61.6+25=35.47℃（假设环境温度为25℃）所以这也是为什么大压差的情况下不建议使用LDO的原因（若负载电流比较小，温度算下来也在运行温度范围内，大压差也可以用LDO ）。

最小压降往往这个参数是比较容易忽略的一个参数，就是Dropout Voltage，这个用通俗的语言就是，LDO这个器件需要吃掉的最少的压降（Vin-Vout），且这个Dropout Voltage随着电流的增大而增大。

比如这个LM1117他就不适合用在普通的电池（供电）得场景，家里的小玩具3.7V的（锂电池），充满电后大概电压为4.2V，随着玩具的使用，电池电压会越来越低（电池电压降低非线性变化），降低到3V左右实际上就没电了。

那么假如锂电池电压为3.7V，那么最多LM1117只能输出电压为3.7V-1.1V=2.6V，就不满足使用了。

（对此类锂电池应用（推荐）类似ME6230的最低压差很小的LDO ）静态电流这个参数对低功耗（产品）来说很重要，静态电流的意思就是，就算负载电流为零，LDO静态下需要消耗的电流，LM1117的静态电流最大10mA，这个数值可以说相对是比较大了。

（适用于低功耗的LDO静态电流uA级别）。

LDO低压差线性稳压器知识总结LDO（Low Dropout）低压差线性稳压器是一种常用的电压稳定器件，广泛应用于电子设备中。

本篇文章将对LDO低压差线性稳压器的原理、特点、应用以及选型等方面进行总结。

一、LDO低压差线性稳压器的原理1.参考电压：LDO稳压器内部有一个参考电压源，该源产生一个通过基准电阻分压形成的恒定电压，作为反馈参考电压。

2.误差放大器：参考电压与输出电压之间的差值通过误差放大器进行放大，得到输出控制电压。

3.控制电压比较器：输出控制电压与内部反馈电压进行比较，产生误差电压。

若输出电压低于设定值，控制电压比较器将阻止通过继电器的控制信号，从而增大输出电流。

4.电流驱动：控制电压比较器将误差电压放大后，通过输出级的功放驱动输出电流，达到控制输出电压的目的。

输出级功放将外部负载接入电流放大，输出电压稳定。

二、LDO低压差线性稳压器的特点1.低压差：LDO低压差线性稳压器工作时，输入电压与输出电压之间的压差很小，可以实现高精度、高稳定性的电压输出。

2.低静态功耗：由于采用线性调节方式，低压差线性稳压器的静态工作时，能量基本全部通过稳压器线性调整为热量，因此静态功耗很低。

3.超低压差：一些高性能的LDO稳压器可以实现超低压差，通常以小于0.1V的极低压差来输出稳定电压。

4.较低输出噪声：LDO低压差线性稳压器的输出噪声比开关稳压器小，适用于对噪声敏感的应用。

5.稳定性好：LDO稳压器内部采用反馈控制方式，对输入电压、负载变化等具有较好的稳定性。

三、LDO低压差线性稳压器的应用1.电源管理：LDO稳压器可以用于CPU、FPGA及其他集成电路的供电管理，在保持电源稳定的同时，提供较低噪声的电源。

2.模拟电路：LDO稳压器适合用于模拟电路的供电，可以提供较干净的电源，帮助提高系统的信噪比。

3.无线通信：在无线通信系统中，需要提供稳定的电源给射频前端和基带处理器，LDO稳压器可以满足这种需求。

ldo的基本原理LDO的基本原理LDO，即低压差线性稳压器（Low Drop Out Linear Regulator）是一种常见的电压稳压器件。

它的基本原理是通过降低输入输出之间的电压差，实现电压稳定输出。

LDO的工作原理相对简单，但它在电子设备中扮演着重要的角色。

一、基本原理LDO的基本原理是通过控制管内功耗来实现电压稳定输出。

简单来说，LDO中的输出端被连接到负载电阻上，输入端连接到电源，通过内部的稳压电路，将输入电压调整为稳定的输出电压，并将稳定的电压提供给负载电阻。

二、内部稳压电路LDO内部的稳压电路通常由参考电压源、误差放大器、功率晶体管和反馈网络组成。

参考电压源提供一个稳定的参考电压，误差放大器将输出电压与参考电压进行比较，产生误差信号。

功率晶体管根据误差信号的大小调整管内的电流，从而控制输出端的电压。

反馈网络用于将输出电压与误差放大器进行连接，形成闭环控制。

三、电压差和负载能力LDO的一个重要指标是电压差，即输入电压和输出电压之间的差值。

电压差越小，LDO的效果越好，因为输出电压更稳定。

一般来说，LDO的电压差在几百毫伏至数伏之间。

另一个重要指标是负载能力，即LDO能够提供的最大负载电流。

负载能力越大，LDO可以连接的负载越重，从而适用范围更广。

四、优点和应用LDO具有以下优点：1. 稳定性高：LDO通过负反馈控制输出电压，使其稳定性高，适用于对电压要求严格的应用场景。

2. 噪声低：LDO内部的稳压电路可以降低输入输出之间的噪声传导，提供更干净的电源。

3. 快速响应：LDO的输出电压变化能够快速响应负载的需求变化，提供稳定的电压输出。

4. 低功耗：LDO内部功耗较低，能够提供高效能力。

基于以上优点，LDO广泛应用于各种电子设备中，如移动通信设备、计算机和工业控制系统等。

在这些应用中，LDO可以提供稳定的电源，确保设备正常运行。

五、注意事项在使用LDO时，需要注意以下几点：1. 输入电压不能超过LDO的额定电压，否则可能导致稳压电路无法正常工作。

LDO设计基础知识LDO（Low Dropout）是一种线性稳压器，用于滤除电压波动和保持稳定的输出电压。

它是一种常见的电子元件，常用于电源转换电路和其他电路中，具有以下几个重要特点：1.低压差：LDO可以在输入电压与输出电压之间产生极低的压差。

这意味着输入电压可以在有限范围内变化，而输出电压仍然保持稳定。

通常，LDO的压差在0.1V至0.5V之间。

2.高精度：LDO可以提供高精度的输出电压。

它可以提供常见的电压值，如3.3V、5V等，并且通常输出电压的波动范围非常小，可达0.01V以下。

3.低噪声：LDO具有低噪声性能，可以减少电源电压噪声对系统性能的影响。

这对于一些对噪声敏感的应用非常重要，如通信设备、音频设备等。

4.快速响应：LDO具有快速响应的特点，它可以在输入电压发生变化时，快速调整输出电压以保持稳定。

这对于对电压变化要求较高的应用非常重要。

LDO通常由以下几个主要部分组成：1.参考电压：参考电压是LDO的基准电压，它与输出电压相关。

它可以是内部产生的，也可以是外部输入的。

通常情况下，内部参考电压具有较高的稳定性和准确性。

2.错误放大器：错误放大器用于比较参考电压和反馈电压，并产生误差信号。

如果输出电压低于参考电压，那么错误放大器会对输出进行调整，以增加输出电压；如果输出电压高于参考电压，那么错误放大器会降低输出电压。

3.功率晶体管：功率晶体管（或称为功率开关）是LDO中的关键元件。

它可以调整输出电压，以保持在设定的参考电压附近。

4.反馈网络：反馈网络用于监测输出电压，并将信息反馈给错误放大器。

它通常由电阻和电容组成，用于滤除噪声和稳定输出电压。

在设计LDO电路时，需要考虑以下几个因素：1.载流能力：LDO的载流能力是指它可以提供的最大输出电流。

在选择LDO时，需要确定它是否能够满足应用中的需求，包括最大负载电流和稳定输出电压的要求。

2.效率：LDO的效率是指其输入功率与输出功率之比。

浅谈低压差线性稳压器(LDO)的压差（Dropout）和功耗（Power Dissipation）（圣邦微电子）任明岩摘要：本文论述了低压差线性稳压器(LDO)的基本原理和压差（Dropout）功耗（Power Dissipation）Abstract:This paper discusses Low Dropout Line Regulator（LDO）fundamental principle and Dropout，Power Dissipation关键词：低压差线性稳压器, 压差，功耗KeyWords：LDO, Dropout，Power Dissipation便携产品电源设计需要系统级思维，在开发由电池供电的设备时，诸如手机、MP3、PDA、P MP、DSC等低功耗产品，如果电源系统设计不合理，则会影响到整个系统的架构、产品的特性组合、元件的选择、软件的设计和功率分配架构等。

同样，在系统设计中，也要从节省电池能量的角度出发多加考虑。

例如现在便携产品的处理器，一般都设有几个不同的工作状态，通过一系列不同的节能模式（空闲、睡眠、深度睡眠等）可减少对电池容量的消耗。

即当用户的系统不需要最大处理能力时，处理器就会进入电源消耗较少的低功耗模式。

[1]带有使能控制的低压差线性稳压器(LDO)是不错的选择。

低压差线性稳压器(LDO)的结构主要包括启动电路、恒流源偏置单元、使能电路、调整元件、基准源、误差放大器、反馈电阻网络，保护电路等，基本工作原理是这样的：系统加电，如果使能脚处于高电平时，电路开始启动，恒流源电路给整个电路提供偏置，基准源电压快速建立，输出随着输入不断上升，当输出即将达到规定值时，由反馈网络得到的输出反馈电压也接近于基准电压值，此时误差放大器将输出反馈电压和基准电压之间的误差小信号进行放大，再经调整管放大到输出，从而形成负反馈，保证了输出电压稳定在规定值上；同理如果输入电压变化或输出电流变化，这个闭环回路将使输出电压保持不变，即：V OUT=（R1+R2）/R2* V ref产生压差的主要原因是，在调整元件中有一个P沟道的MOS管。

ldo前端分摊功耗电阻烧坏
当在电路中使用低压差稳压器（LDO）时，前端分摊功耗可能会
导致电阻烧坏的问题。

让我们从多个角度来分析这个问题。

首先，LDO是一种线性稳压器，用于将高压输入转换为稳定的
输出电压。

在LDO的输入端，如果输入电压高于额定值，LDO需要
消耗多余的功耗来调节输出电压。

这种额外的功耗会导致输入端的
电阻承受过大的功耗而烧坏。

其次，前端分摊功耗通常是由于输入端电压过高或输出负载电
流过大导致的。

如果输入电压超出LDO的额定工作范围，LDO需要
消耗更多的功耗来调节输出电压，这可能导致输入端电阻过热烧坏。

另外，如果输出负载电流超过LDO的额定负载能力，也会导致LDO
前端分摊功耗过大，从而导致电阻损坏。

此外，电路中的布局设计不合理也可能导致LDO前端分摊功耗
电阻烧坏的问题。

如果输入端电阻的功耗承受能力不足，或者在布
局设计中忽略了热量的散热和分布，都可能导致电阻过热而损坏。

解决这个问题的方法包括选择合适的LDO器件以适应输入电压
范围和输出负载要求，合理设计电路布局以确保热量的有效散热和分布，以及使用耐高温的电阻来替代易烧坏的电阻。

综上所述，LDO前端分摊功耗电阻烧坏的问题可能由多种因素引起，包括输入电压超出范围、输出负载电流过大以及电路布局设计不合理等。

解决这个问题需要综合考虑LDO器件选择、电路布局设计和电阻选型等因素。

LDO功耗计算低压差线性稳压器功耗主要是输⼊电压，输出电压以及输出电流的函数。

下列⽅程式可⽤来计算最恶劣情况下的功耗： PD=（VINMAX- VOUTMIN ）ILMAX。

其中:PD = 最恶劣情况下的实际功耗，VINMAX = VIN 脚上的最⼤电压，VOUTMIN = 稳压器输出的最⼩电压，ILMAX = 最⼤( 负载) 输出电流。

最⼤允许功耗(PDMAX) 是最⼤环境温度(*AX), 最⼤允许结温(TJMAX) (+150°C) 和结点到空⽓间热阻（θJA) 的函数。

对于安装在典型双层FR4 电解铜镀层PCB板上的5引脚SOT-23封装器件：TLV73312PQDBVRQ1，其R（θJA)约为198.3°C/Watt。

PDMAX=(*AX- TJMAX) / RθJA VINMAX = 1.75V +10%，VOUTMIN = 1.2V - 2.5%，ILOADMAX = 300mA，TJMAX = +150°C，*AX = +85°C 实际功耗PD=226mW，最⼤允许功耗: PDMAX= 327mW. 在低压差线性稳压器（LDO）的使⽤过程中⼀定要注意合理分配LDO实际功耗，不要超过他的最⼤功耗。

以影响系统的稳定性。

/* 如何选择 LDO? */1. 输⼊电压最⼩的输⼊电压 VIN 必须⼤于 VOUT + VDO。

需要注意，这与器件 Datasheet 中所给出的输⼊电压最⼩值⽆关。

2. 效率在忽略 LDO 静态电流的情况下，可以采⽤ VOUT / VIN 式⼦来计算效率。

3. 功耗可以根据公式 PD = (VIN - VOUT) * IOUT 计算。

这⾥ PD 与器件封装类型、环境温度（TA）和器件最⼤结温（TJMAX）密切相关。

如果功率耗散较⾼，同时⼜苛求较⾼的效率，那么应优先考虑选择降压型 DC/DC 稳压器。

4. 输出电容器输出电容器的 ESR 对于器件的稳定性来说⾄关重要。

ldo的耗散功率计算公式LDL是低压差线性稳压器的简称，也被称为线性稳压器（LDO）。

它是一种广泛应用于电子设备中的电压稳压器件，用于将高压电源稳定为较低的电压输出。

在使用LDO时，有一个重要的参数需要了解和计算，那就是耗散功率。

耗散功率是指LDO器件在工作过程中产生的热量，也可以理解为电源转化为电流的过程中所消耗的能量。

耗散功率的计算对于设计LDO电路和选择合适的散热方法非常重要。

下面将介绍如何计算LDO的耗散功率。

我们需要了解LDO的工作原理。

LDO通过控制电流流过一个功率管的方式来实现电压稳定。

当输入电压高于输出电压时，功率管会处于导通状态，此时LDO会通过功率管将多余的能量转化为热量散发出去。

因此，功率管的导通电流和输入输出电压的差值是计算耗散功率的关键。

根据LDO的耗散功率计算公式，耗散功率Pd可以表示为：Pd = (Vin - Vout) * Iout其中，Vin是输入电压，Vout是输出电压，Iout是输出电流。

这个公式告诉我们，耗散功率与输入输出电压的差值和输出电流成正比。

在实际应用中，我们需要根据具体的电路参数来计算耗散功率。

首先，确定输入电压和输出电压的数值。

然后，需要知道输出电流的数值，这可以通过测量或者根据电路的负载特性来确定。

最后，将这些数值带入公式，就可以得到LDO的耗散功率。

计算出耗散功率后，我们需要根据具体的应用情况来选择合适的散热方法。

因为耗散功率会产生热量，如果不能及时散热，就会导致LDO温度升高，从而影响其性能和寿命。

常见的散热方法包括散热片、散热器和风扇等。

需要注意的是，耗散功率的计算只是估算LDO的热量产生情况，并不能完全准确地反映实际情况。

因为LDO的工作状态受到环境温度、负载变化等因素的影响，所以在实际应用中，我们还需要考虑这些因素，并适当增加散热能力。

LDL的耗散功率计算是设计和选用LDO电路中的重要一环。

通过计算耗散功率，我们可以了解LDO的热量产生情况，并选择合适的散热方法，从而保证LDO的正常工作和长寿命。

ldo芯片参数
LDO芯片参数是指低压差线性稳压器（Low Dropout Regulator, LDO）的相关技术指标。

常见的LDO芯片参数包括以下内容：
1. 输入电压范围（Input Voltage Range）：LDO芯片可接受的
输入电压范围，一般以最小和最大输入电压来表示。

2. 输出电压（Output Voltage）：LDO芯片稳压输出的电压值，通常以指定的精确值表示。

3. 输出电流（Output Current）：LDO芯片能够提供的最大输
出电流，一般以毫安（mA）为单位。

4. 电源电流（Quiescent Current）：当LDO芯片没有输出负载时，芯片本身的工作电流。

这个参数决定了LDO芯片的功耗。

5. 输出精度（Output Accuracy）：LDO芯片输出电压与设定
值之间的偏差，一般以百分比或毫伏（mV）为单位。

较高的
输出精度可以提供更稳定的电压输出。

6. 负载调整率（Load Regulation）：当输出负载发生变化时，LDO芯片输出电压与负载变化之间的关系。

这个参数决定了LDO芯片的稳定性。

7. 温度稳定性（Temperature Stability）：LDO芯片输出电压
随环境温度变化的程度，一般以指定的百分比或毫伏/摄氏度（mV/°C）表示。

8. 线性调整率（Line Regulation）：当输入电压发生变化时，LDO芯片输出电压与输入电压变化之间的关系。

较高的线性调整率可以提供更稳定的输出电压。

以上是LDO芯片常见参数，不同的LDO芯片可能还有其他参数，具体要根据具体的芯片型号和应用需求进行选择。

ldo 功率损耗LDO功率损耗低压差线性稳压器（LDO）是一种用于将高电压输入转换为稳定低电压输出的电路。

在实际应用中，LDO功率损耗是一个重要的考虑因素。

本文将围绕LDO功率损耗展开讨论。

我们需要了解LDO的工作原理。

LDO通常由一个功率晶体管和一个参考电压源组成。

当输入电压高于输出电压时，功率晶体管会将多余的电压转化为热量，并通过散热器散发出去。

这个过程中会产生功率损耗。

LDO功率损耗可以通过多种方式来计算和评估。

其中一种常用的方法是通过输入和输出电压之间的差值以及输出电流来计算功率损耗。

具体计算公式为：功率损耗 = （输入电压 - 输出电压） * 输出电流。

除了输入输出电压和输出电流，LDO的效率也是评估功率损耗的关键因素之一。

效率是指输出功率与输入功率之间的比值，通常以百分比表示。

高效率的LDO能够最大程度地减少功率损耗。

要降低LDO功率损耗，有几个关键的方面需要考虑。

首先是选择合适的输入和输出电压差。

通常情况下，输入输出电压差越小，功率损耗就越低。

然而，输入输出电压差过小可能会导致LDO无法正常工作，因此需要在满足电路要求的前提下选择适当的电压差。

其次是选择合适的LDO芯片。

不同的LDO芯片具有不同的特性和性能。

一些LDO芯片具有较低的静态电流和较高的效率，可以有效降低功率损耗。

因此，在选择LDO芯片时，需要综合考虑其静态电流、效率和其他特性。

散热问题也需要考虑。

功率晶体管在转换多余的电压时会产生热量，如果无法及时散发热量，就会导致LDO温度升高，进而影响其性能和寿命。

因此，使用合适的散热器以及保持良好的散热环境对于降低功率损耗至关重要。

对于一些特殊应用场景，还可以考虑使用一些降低功率损耗的技术。

例如，可以采用低功耗模式或者睡眠模式来降低静态功耗。

此外，还可以使用并联或串联多个LDO芯片，以分担负载和降低功率损耗。

LDO功率损耗是一个影响LDO性能和效率的重要因素。

选择合适的输入输出电压差、LDO芯片，解决好散热问题，并采用降低功耗的技术，可以有效降低LDO功率损耗，提高系统的效率和性能。
