射线检测技术介绍

射线检测技术在压力容器检验中的应用射线检测技术是一种高效、可靠的无损检测方法，拥有广泛的应用领域，特别是在压力容器检验中具有很重要的作用。

下面我将从检测原理、检测方法、检测优点等方面介绍射线检测技术在压力容器检验中的应用。

一、射线检测技术的原理射线检测技术是通过能够穿透物体的高能射线对被检查物体进行扫描，然后通过感光材料记录被检查物体内部的比较密集的部位的信息。

由于不同材料对射线的吸收不同，因此可以通过测量射线的强度和吸收，判断被检查物体内部的缺陷和变形情况。

常用的射线包括X射线和伽马射线两种。

射线检测技术主要有三种方法：射线摄影、射线透视和射线衍射。

射线摄影是用感光材料记录射线通过物体时所产生的影像，然后对影像进行分析，判断物体内部是否有缺陷或变形；射线透视是将射线穿过物体后所传递的影像直接显示在荧光屏上，通过观察影像来判断物体内部的情况；射线衍射是通过射线在物体表面或内部反射后产生的衍射条纹来判断物体的结构和缺陷。

射线检测技术在压力容器检验中具有很广泛的应用，通常是用于检测容器内部的焊接缺陷、裂纹、腐蚀、变形等，提高容器的安全性和可靠性。

其中射线摄影和射线透视较为常用。

1. 射线摄影对于容器内部的焊接缺陷和裂纹，射线摄影可以非常清晰地显示出来，通过对比缺陷和标准图像的差异，可以判断该缺陷是否需要修复或更换。

此外，射线摄影还可以用于检测容器内部的腐蚀和变形，以及管道的连接处是否牢固等。

2. 射线透视射线透视可以直接观察到容器内部的情况，常用于检测容器内部的裂纹和变形情况，以及容器底部是否有积水等问题。

通过射线透视，可以非常精准地确定缺陷的位置和形状，帮助工程师制定正确的修复方案。

射线检测技术非常具有优势，主要包括以下几点：1. 非破坏性射线检测是一种非破坏性检测方法，不会对被检测物体产生损伤，可以重复使用，很适合于生产现场的检测。

2. 检测精度高射线检测可以检测出非常微小的缺陷和变形，精度高，信噪比大，能够准确地检测出物体内部的缺陷和变形。

5⼤⽆损检测技术之射线检测，射线检测原理、设备介绍是5⼤⽆损检测技术中的⼀种，通常聊到射线检测，⼤家⾃然会联想到医院的射线检测设备。

其实，它们便是应⽤了技术的产品。

为增进⼤家对射线检测的认识，本⽂将对射线检测、射线检测原理以及射线检测设备予以介绍。

如果你对检测、射线检测技术具有兴趣，不妨继续往下阅读哦。

⼀、射线检测射线检验通常简称为：RT，是⽆损检测⽅法的⼀种。

当强度均匀的射线束透照射物体时，如果物体局部区域存在缺陷或结构存在差异，它将改变物体对射线的衰减，使得不同部位透射射线强度不同。

这样，采⽤⼀定的检测器(例如，射线照相中采⽤胶⽚)检测透射射线强度，就可以判断物体内部的缺陷和物质分布等，从⽽完成对被检测对象的检验。

射线检验常⽤的⽅法有X射线检验、γ射线检验、⾼能射线检验和中⼦射线检验。

对于常⽤的⼯业射线检验来说，⼀般使⽤的是X射线检验和γ射线检验。

⼆、射线检验原理X和γ射线的波长短,能够穿过⼀定厚度的物质，并且在穿透的过程中与物质中的原⼦发⽣相互作⽤。

这种相互作⽤引起辐射强度的衰减，衰减的程度⼜同受检材料的厚度、密度和化学成分有关。

因此，当材料内部存在某种缺陷⽽使其局部的有效厚度、密度和化学成分改变时，就会在缺陷处和周围区域之间引起射线强度衰减的差异。

如果⽤适当介质将这种差异记录或显⽰出来，就可据以评价受检材料的内部质量。

X射线检验和γ射线检验,基本原理和检验⽅法⽆原则区别,不同的只是源的获得⽅式。

X射线源是由各种、电⼦感应加速器和直线加速器构成的从低能(⼏千电⼦伏)到⾼能(⼏⼗兆电⼦伏)的系列，可以检查厚⾄ 600mm的钢材。

γ射线是放射性同位素在衰变过程中辐射出来的。

三、射线检测设备(⼀)X射线机⼯业射线照相探伤中使⽤的低能X射线机，简单地说是由四部分组成：射线发⽣器(X射线管)、⾼压发⽣器、冷却系统、控制系统。

当各部分独⽴时，⾼压发⽣器与射线发⽣器之间应采⽤⾼压电缆连接。

按照的结构，X射线机通常分为三类，便携式X射线机、移动式X射线机、固定式X射线机。

射线检测的原理射线检测是利用射线与物质相互作用产生的能量变化来确定物质的性质和结构的一种检测技术。

射线检测包括X射线检测和γ射线检测两种常见形式。

以下将从射线的产生、传播和与物质相互作用的过程中详细介绍射线检测的原理。

一、射线的产生和传播X射线是通过X射线发生器产生，γ射线则是通过放射性同位素产生的。

无论是X射线还是γ射线，它们在空气和真空中都可以传播，并且表现出波动性和粒子性。

在空气和真空中，它们像电磁波一样传播，但在物质中会发生散射和吸收。

二、射线与物质相互作用的过程1.透射：射线与物质中的电子相互作用发生散射的可能性小，射线能够穿过物质，这种现象称为射线的透射。

2.吸收：射线与物质中的原子发生相互作用，在穿过物质的过程中被逐渐吸收。

射线的吸收与物质的密度有关，密度越高，吸收越大。

3.散射：射线与物质中的原子发生碰撞后改变方向，这种现象称为散射。

散射可分为弹性散射和非弹性散射。

弹性散射是射线碰撞后方向发生改变，但能量不发生改变；非弹性散射是射线碰撞后不仅方向改变，还失去或获得能量。

4.荧光：当射线与物质相互作用后产生能量变化时，物质会发出辐射，这种辐射称为荧光辐射。

荧光辐射在物质中的原子的能级间跃迁过程中发生。

不同的物质有不同的荧光辐射特征，因此可通过荧光辐射分析物质的成分和结构。

5.效应：射线与物质相互作用可产生多种效应，如光电效应、康普顿散射和正负电子对产生等。

这些效应也可以用于分析物质的成分和性质。

三、射线检测的应用1.医学影像学：X射线和γ射线在医学影像学中广泛应用。

通过X射线片或CT扫描可以观察内脏器官的形态和内部细节，用于诊断疾病。

核医学利用放射性同位素发射的γ射线来研究人体的生理功能状态。

2.工业无损检测：射线检测可以用于工业中的无损检测，例如检查金属部件中的缺陷、测量材料的厚度和密度、检测焊接接头质量等。

射线穿透能力较强，可以便利地检测物体的内部结构和材质的均匀性。

3.考古学和文物保护：射线检测可以帮助考古学家探测古墓、古代建筑以及文物中的有用信息，以便更好地理解历史和文化。

射线检测的原理及应用1. 引言射线检测是一种常见的无损检测方法，通过利用射线与物体相互作用的原理，实现对物体内部结构、性质的分析与检测。

射线检测广泛应用于工业生产、医学领域以及材料科学研究等领域。

本文将介绍射线检测的基本原理、常见的应用领域以及优缺点等内容。

2. 原理射线检测主要利用了射线与物质的相互作用原理，通过射线的传递和衰减情况，实现对物质内部结构的分析和检测。

射线主要可以分为X射线、γ射线和中子射线等几种类型，具有不同的穿透能力和散射性质。

•X射线：具有较强穿透能力，能够穿过较厚的物质，常用于工业无损检测和医学影像等领域。

•γ射线：与X射线类似，具有较强的穿透能力，常用于核工业和放射治疗等领域。

•中子射线：具有较强的穿透能力和散射性质，常用于材料科学研究和石油勘探等领域。

3. 应用领域射线检测在各个领域都有广泛的应用，以下列举了几个常见的应用领域：•工业无损检测：射线检测被广泛应用于工业生产中，用于检测金属、塑料、陶瓷等材料的缺陷、组织结构和质量问题，例如焊缝、铸件和电子组件等。

•医学影像诊断：医学中常用X射线和γ射线进行影像获取，通过对人体内部的骨骼、器官和血管等结构进行检测和诊断，帮助医生判断病变情况和制定治疗方案。

•核工业应用：射线检测在核能工业领域有重要的应用，用于检测核反应堆材料的损伤和老化程度，确保核设施的安全运行。

•材料科学研究：射线检测被广泛应用于材料科学研究中，用于分析材料的晶体结构、相变行为和缺陷分布，以提高材料的性能和开发新材料。

•石油勘探：中子射线作为一种非常有效的勘探手段，被广泛应用于石油勘探中，通过分析射线的散射和吸收情况，确定地下油气蕴藏的位置、规模和性质。

4. 优缺点射线检测作为一种非破坏性测试方法，具有一些优点和缺点。

4.1 优点•高分辨率：射线检测具有较高的空间分辨率，可以揭示物体内部微小的结构和缺陷。

•非破坏性：射线检测不会对物体产生损坏，可以重复使用，适用于对珍贵物品和难以取样的物体的检测。

射线检测的定义-回复射线检测是一种非破坏性测试方法，通过使用射线，如X射线或伽马射线，来检测物体内部的缺陷或不均匀性。

这种技术通常用于工业领域，如航空航天、汽车制造、管道检测和金属加工等。

射线检测的主要原理是，当射线通过物体时，会与物体内部的材料相互作用。

不同密度的材料会对射线的传播产生不同的影响，从而形成不同的图像。

通过分析和解释这些图像，可以确定物体内部的缺陷、受损或其他控制质量的问题。

射线检测可以帮助检测和识别许多常见的缺陷，如裂缝、气孔、夹杂物和不均匀性。

这些缺陷可能会导致物体的弱点，从而降低其强度、耐久性和性能。

射线检测通常涉及以下步骤：1. 准备工作：在进行射线检测之前，需要进行一些准备工作。

首先，需要选择适当的射线源和探测器。

对于X射线检测，通常使用X射线管作为射线源，并使用像片、增感器或数字式探测器来捕获并记录图像。

对于伽马射线检测，可使用放射源和探测器对物体进行扫描。

2. 设定参数：在进行射线检测之前，还需要选择合适的检测参数。

这些参数包括射线的能量、强度、曝光时间和探测器的灵敏度等。

根据被检测物体的材料和大小，以及所需的检测灵敏度，需要适当调整这些参数。

3. 进行扫描：一旦准备工作完成，可以开始进行射线扫描。

射线源会释放射线，并穿过物体。

探测器会记录射线通过物体时的能量和强度变化，并转化为图像。

这些图像可以通过计算机或其他图像处理软件进行显示和分析。

4. 图像分析：收集到的图像需要进行分析，以确定物体内部的缺陷或问题。

这可以通过比较图像中的亮度、密度和形状等特征来实现。

图像分析人员需要经验丰富，并熟悉不同类型的缺陷和对应的特征。

5. 结果评估：根据图像分析的结果，可以对被检测物体的质量进行评估。

如果发现了缺陷或问题，需要根据情况采取适当的措施，如修复、更换或重新加工。

射线检测具有许多优点，如高灵敏度、广泛适用性和快速检测速度等。

然而，它也存在一些限制，如辐射风险、对设备和人员的要求高等。

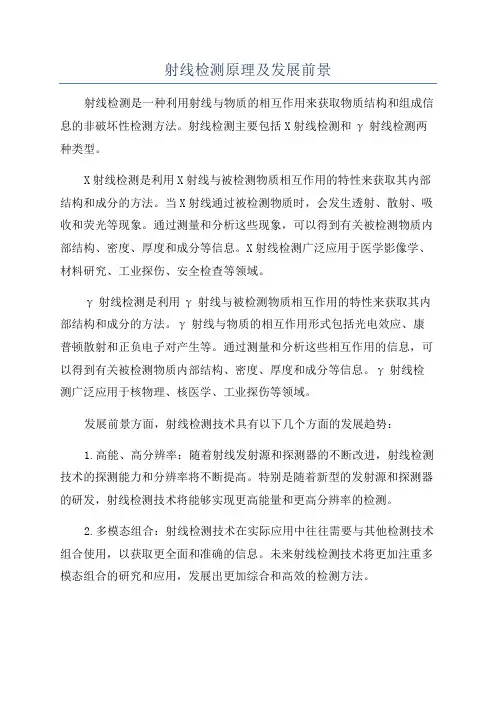

射线检测原理及发展前景射线检测是一种利用射线与物质的相互作用来获取物质结构和组成信息的非破坏性检测方法。

射线检测主要包括X射线检测和γ射线检测两种类型。

X射线检测是利用X射线与被检测物质相互作用的特性来获取其内部结构和成分的方法。

当X射线通过被检测物质时，会发生透射、散射、吸收和荧光等现象。

通过测量和分析这些现象，可以得到有关被检测物质内部结构、密度、厚度和成分等信息。

X射线检测广泛应用于医学影像学、材料研究、工业探伤、安全检查等领域。

γ射线检测是利用γ射线与被检测物质相互作用的特性来获取其内部结构和成分的方法。

γ射线与物质的相互作用形式包括光电效应、康普顿散射和正负电子对产生等。

通过测量和分析这些相互作用的信息，可以得到有关被检测物质内部结构、密度、厚度和成分等信息。

γ射线检测广泛应用于核物理、核医学、工业探伤等领域。

发展前景方面，射线检测技术具有以下几个方面的发展趋势：1.高能、高分辨率：随着射线发射源和探测器的不断改进，射线检测技术的探测能力和分辨率将不断提高。

特别是随着新型的发射源和探测器的研发，射线检测技术将能够实现更高能量和更高分辨率的检测。

2.多模态组合：射线检测技术在实际应用中往往需要与其他检测技术组合使用，以获取更全面和准确的信息。

未来射线检测技术将更加注重多模态组合的研究和应用，发展出更加综合和高效的检测方法。

3.三维成像：在过去，射线检测技术主要是在二维平面上获取物质信息。

未来，射线检测技术将趋向于发展为三维成像技术，实现对物质内部结构和成分的三维重构和显示。

4.更广泛的应用领域：射线检测技术目前已广泛应用于医学、材料研究、工业探测等领域。

未来随着新材料、新工艺和新需求的出现，射线检测技术有望在更多领域发挥作用，如能源开发、环境保护、文物保护等。

总之，射线检测技术作为一种非破坏性检测方法，具有广阔的应用前景。

随着射线源和探测器的不断发展和创新，射线检测技术将不断提高其探测能力和分辨率，实现更高效、更准确和更全面的物质结构和组成信息获取。

射线检测专业知识点射线检测（Radiographic Testing，RT）是一种常用的无损检测方法，广泛应用于工业领域，用于检测材料内部的缺陷和异物。

射线检测的原理是利用X射线或γ射线穿透被测物体，并通过感光材料记录通过的射线强度变化，从而得到被测物体的内部结构信息。

下面将介绍射线检测的一些专业知识点。

1.射线生成与辐射法则射线检测主要使用X射线和γ射线。

X射线是由高能电子与物质相互作用而产生的，而γ射线则是由放射性核素的放射性衰变产生的。

辐射法则是通过电荷加速或放射性核素衰变来产生射线的方法，其能量与频率之间存在着特定关系。

2.射线源选择与放射性安全在进行射线检测时，需要选择适当的射线源。

X射线源通常是射线管，而γ射线源则是含有放射性核素的封装物。

在选择与使用射线源时，要遵守放射性安全原则，包括选择合适的辐射源、合理设置辐射源与被检测物体的距离、对辐射源进行合理的控制与管理，以确保操作安全。

3.射线几何与成像方法射线检测需要掌握一定的几何知识和成像原理。

射线以一定的角度入射被检测物体，形成射线照片，用以观察物体内部的缺陷和异物。

射线几何知识包括射线入射角度、相对敏感度、扩束、发散角等，而成像方法则包括常见的胶片成像和数码成像。

4.缺陷与判定标准射线检测的目的是通过观察射线照片来确定被检测物体内部的缺陷和异物。

在进行判定时，需要根据不同的材料和不同的使用要求，参考相应的标准和规范，比如ASME标准、ISO标准等。

缺陷的形态、大小、位置以及对材料性能的影响都需要进行评估和判定。

5.仪器与设备射线检测需要使用一些特定的仪器和设备，包括射线发生器（射线管或放射性核素）、影像系统（胶片或数码系统）、探测器（感光材料或数码探测器）等。

这些仪器设备的选择和使用都需要具备一定的专业知识和技能。

6.安全防护与辐射防护射线检测过程中涉及到辐射，必须严格遵守相关的辐射防护规定，确保操作人员和周围环境的安全。

这包括了个人防护设备的选择和使用、辐射区域的合理划定、辐射剂量监测和辐射源的管理等。
