超声波热量表使用说明书地址：唐山市路北区创业服务中心211号电话：传真：网址：E-mail:一、概述超声波热量表是参考欧洲标准EN1434 和OIML-R75号国际规程开发设计的高性能、低功耗电子式测量仪表，用来测量和显示载热(冷)液体流经冷热交换系统释放（吸收）热量。

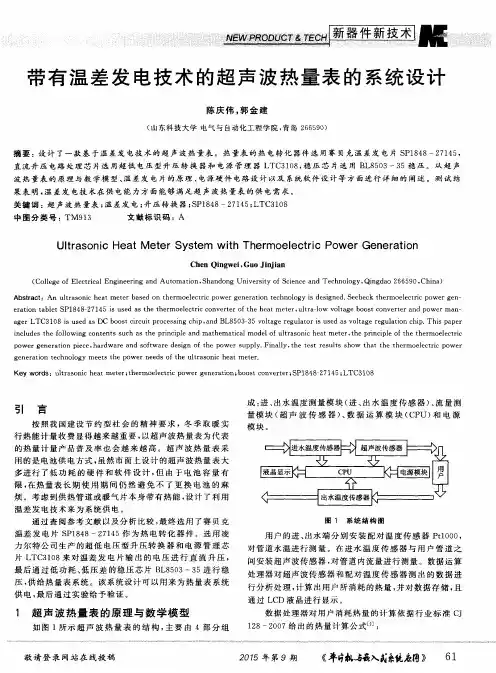

超声波热量表由流量传感器、微处理器和配对温度传感器组成。

微处理器通过流量传感器得到流量信号，从测温电路得到出口和入口水温信号，根据标准热量计算公式计算出系统交换的能量。

用户可选用具有M-BUS通信接口或无线传输通信接口的RLB-C型超声波热量表，超声波热量表可和采集器、集中器以及配套软件组成远传抄表管理系统，管理部门可以随时抄取表中数据，方便对用户用热量的管控。

超声波热量表符合国家建设部颁布的CJ128-20XX《热量表》产品标准。

M-BUS接口或无线接口通讯协议符合建设部CJ/T188-20XX《户用计量仪表数据传输技术条件》的要求；无线数传模块符合工信部无[20XX]423号《微功率(短距离)无线电设备的技术要求》。

二、性能特点1、低电压报警。

2、自动数据纠错技术。

3、温度传感器断路和短路报警。

4、高清晰度宽温度型LCD显示。

5、流量分8段校准，准确度高。

6、超低功耗（静态功耗小于7uA）。

7、管段为直通一体结构采用锻压工艺制造而成。

8、测量机构无运动部件，永无磨损，计量精度不受使用周期影响。

9、具备光电接口，采用红外工具可以实现抄表。

10、安装极为方便，水平或垂直安装。

11、数据传输采用M-BUS或无线传输通信接口，通信距离远。

三、使用方法1、超声波热量表一直循环显示：累积热量：累积 XXX kW·h累积流量：累积 XXX。

XX m3瞬时流量：瞬时 XXX。

XXX m3/h温度：入口 XX。

X 出口 XX。

X ℃温差：温差X。

X K累积工作时间：累积 XXX h2、数据通讯（不带数据通讯的仪表无此功能）用户可选用具有M-BUS通信接口或无线传输通信接口的RLB-C型超声波热量表，配合采集器、集中器、管理软件等可实现远程抄表。

基于蜂窝的窄带物联网技术开发的新型智能NB-IoT超声波热量表，具有实时监控表计运行数据、计量精度高、功耗低、使用寿命长、安装方便、智能可靠便于管理等优点，能有效节能，降低成本，提高节能减排的效果。

本文对新型智能NB-IoT超声波热量表的工作原理、关键技术及供暖计量中的应用给予详细描述。

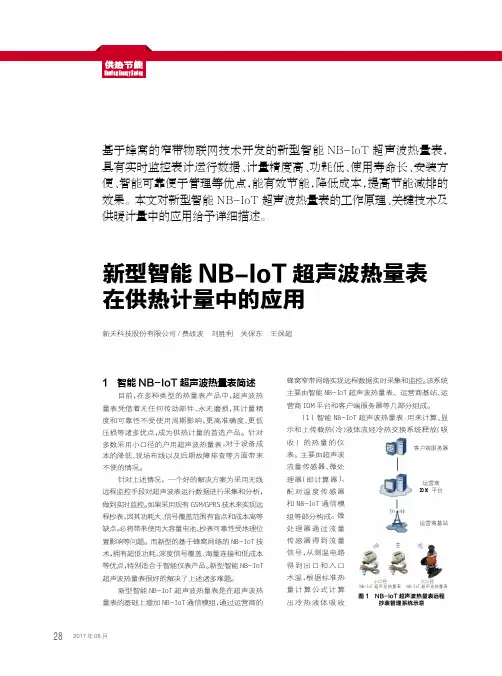

新型智能NB-IoT超声波热量表在供热计量中的应用新天科技股份有限公司/费战波刘胜利关保东王保超1智能NB-IoT超声波热量表简述目前，在多种类型的热量表产品中，超声波热量表凭借着无任何传动部件、永无磨损，其计量精度和可靠性不受使用周期影响，更高准确度、更低压损等诸多优点，成为供热计量的首选产品。

针对多数采用小口径的户用超声波热量表，对于设备成本的降低、现场布线以及后期故障排查等方面带来不便的情况。

针对上述情况，一个好的解决方案为采用无线远程监控手段对超声波表运行数据进行采集和分析，做到实时监控。

如果采用现有GSM/GPRS技术来实现远程抄表，因其功耗大、信号覆盖范围有盲点和成本高等缺点，必将带来使用大容量电池、抄表可靠性受地理位置影响等问题。

而新型的基于蜂窝网络的NB-IoT技术，拥有超低功耗、深度信号覆盖、海量连接和低成本等优点，特别适合于智能仪表产品。

新型智能NB-IoT 超声波热量表很好的解决了上述诸多难题。

新型智能NB-IoT超声波热量表是在超声波热量表的基础上增加NB-IoT通信模组，通过运营商的蜂窝窄带网络实现远程数据实时采集和监控。

该系统主要由智能NB-IoT超声波热量表、运营商基站、运营商IOM平台和客户端服务器等几部分组成。

（1）智能NB-IoT超声波热量表：用来计算、显示和上传载热（冷)液体流经冷热交换系统释放（吸收）的热量的仪表。

主要由超声波流量传感器、微处理器（即计算器）、配对温度传感器和NB-IoT通信模组等部分构成。

微处理器通过流量传感器得到流量信号，从测温电路得到出口和入口水温，根据标准热量计算公式计算出冷热液体吸收图1NB-IoT超声波热量表远程抄表管理系统示意客户端服务器运营商IOM平台运营商基站小口径NB-IoT超声波热量表大口径NB-IoT超声波热量表282017年05月或释放的热量，并将热量数据上传到客户端服务器用于监控、统计分析等应用。

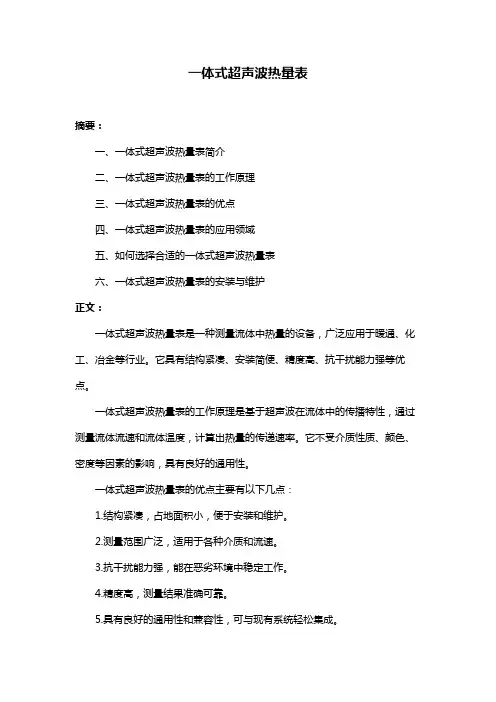

一体式超声波热量表摘要：一、一体式超声波热量表简介二、一体式超声波热量表的工作原理三、一体式超声波热量表的优点四、一体式超声波热量表的应用领域五、如何选择合适的一体式超声波热量表六、一体式超声波热量表的安装与维护正文：一体式超声波热量表是一种测量流体中热量的设备，广泛应用于暖通、化工、冶金等行业。

它具有结构紧凑、安装简便、精度高、抗干扰能力强等优点。

一体式超声波热量表的工作原理是基于超声波在流体中的传播特性，通过测量流体流速和流体温度，计算出热量的传递速率。

它不受介质性质、颜色、密度等因素的影响，具有良好的通用性。

一体式超声波热量表的优点主要有以下几点：1.结构紧凑，占地面积小，便于安装和维护。

2.测量范围广泛，适用于各种介质和流速。

3.抗干扰能力强，能在恶劣环境中稳定工作。

4.精度高，测量结果准确可靠。

5.具有良好的通用性和兼容性，可与现有系统轻松集成。

在选择一体式超声波热量表时，需要考虑以下因素：1.测量范围：根据实际应用场景，选择合适的测量范围。

2.精度：根据测量需求，选择合适的精度等级。

3.介质特性：一体式超声波热量表适用于不同介质，需要考虑介质的性质、密度、颜色等因素。

4.安装方式：根据现场条件，选择合适的安装方式，如壁挂式、法兰式等。

在安装一体式超声波热量表时，应注意以下几点：1.安装位置：选择流速稳定、无杂质、无强烈涡流的区域。

2.安装方向：确保超声波发射器和接收器之间的直线传播路径。

3.管道清洗：安装前，对管道进行清洗，确保管道内无杂质。

4.电气连接：正确连接电源和信号输出，确保电气连接稳定。

在使用一体式超声波热量表过程中，应注意定期维护，确保设备正常运行。

维护内容包括：1.检查超声波发射器和接收器的工作状态。

2.检查管道连接部位，确保连接稳定。

3.检查电源和信号输出，确保电气连接正常。

4.对设备进行定期清洁，防止杂质影响测量精度。

通过以上介绍，相信大家对一体式超声波热量表有了更深入的了解。

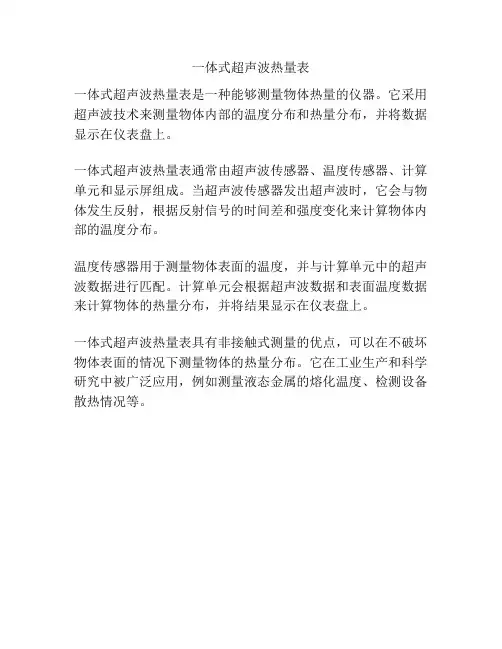

一体式超声波热量表
一体式超声波热量表是一种能够测量物体热量的仪器。

它采用超声波技术来测量物体内部的温度分布和热量分布，并将数据显示在仪表盘上。

一体式超声波热量表通常由超声波传感器、温度传感器、计算单元和显示屏组成。

当超声波传感器发出超声波时，它会与物体发生反射，根据反射信号的时间差和强度变化来计算物体内部的温度分布。

温度传感器用于测量物体表面的温度，并与计算单元中的超声波数据进行匹配。

计算单元会根据超声波数据和表面温度数据来计算物体的热量分布，并将结果显示在仪表盘上。

一体式超声波热量表具有非接触式测量的优点，可以在不破坏物体表面的情况下测量物体的热量分布。

它在工业生产和科学研究中被广泛应用，例如测量液态金属的熔化温度、检测设备散热情况等。

超声波式热量表
超声波式热量表是一种采用超声波技术进行测量并显示热能值的物理仪器，对模拟热量表具有很大的改进。

它能够精确测量物体的温度，还能够读取或记录连
续的温度变化。

1. 优点
(1) 该仪器可以准确地测量物体的温度，其准确度较高；
(2) 具有较好的热效率和稳定性，能够持续的记录温度的变化；
(3) 使用简便，仪器结构简单，操作方便；
(4) 使用寿命长，仪器厂家提供丰富的售后服务；
2. 缺点
(1) 由于采用超声波技术，对操作人员的安全问题需要更多的考虑；
(2) 价格昂贵，普通消费者难以负担；
(3) 测量结果会受外界环境条件的影响，需多次测量，才能准确地记录温度变化。

3. 应用
(1) 超声波式热量表可以广泛的应用于矿产工程、家电制造、机械制造及动力
系统的监控中；
(2) 也可用于医药行业、实验室、学校等，检测热效应，用于长期稳定性温度控制；
(3) 广泛应用于产品质量检测，达到测量精度高、精确定量的效果；
(4) 也可以用于节能建筑、环境控制和环境温度检测等领域。

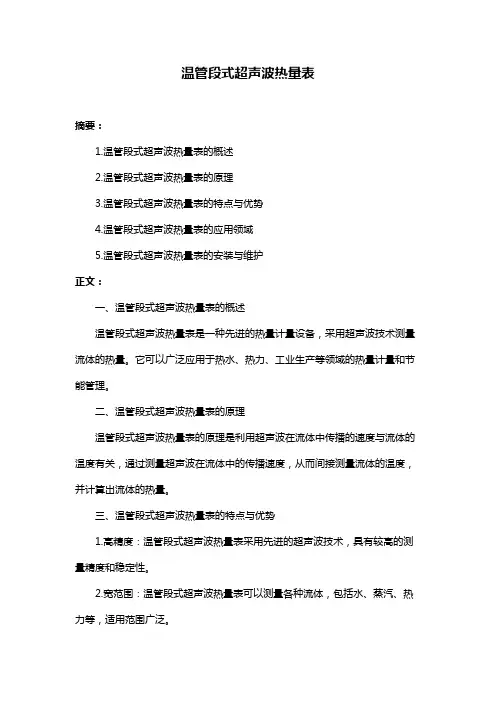

温管段式超声波热量表摘要：1.温管段式超声波热量表的概述2.温管段式超声波热量表的原理3.温管段式超声波热量表的特点与优势4.温管段式超声波热量表的应用领域5.温管段式超声波热量表的安装与维护正文：一、温管段式超声波热量表的概述温管段式超声波热量表是一种先进的热量计量设备，采用超声波技术测量流体的热量。

它可以广泛应用于热水、热力、工业生产等领域的热量计量和节能管理。

二、温管段式超声波热量表的原理温管段式超声波热量表的原理是利用超声波在流体中传播的速度与流体的温度有关，通过测量超声波在流体中的传播速度，从而间接测量流体的温度，并计算出流体的热量。

三、温管段式超声波热量表的特点与优势1.高精度：温管段式超声波热量表采用先进的超声波技术，具有较高的测量精度和稳定性。

2.宽范围：温管段式超声波热量表可以测量各种流体，包括水、蒸汽、热力等，适用范围广泛。

3.抗干扰：温管段式超声波热量表具有较强的抗干扰能力，能够在各种复杂的工况下稳定工作。

4.节能：温管段式超声波热量表可以实时监测和计量流体的热量，有助于节能管理，提高能源利用效率。

四、温管段式超声波热量表的应用领域温管段式超声波热量表广泛应用于热水、热力、工业生产等领域的热量计量和节能管理。

例如，它可以用于酒店、宾馆、学校、医院等公共场所的热水系统，也可以用于工厂、矿山、电力等工业领域的热力系统。

五、温管段式超声波热量表的安装与维护1.安装：温管段式超声波热量表安装简便，只需按照产品说明书进行操作即可。

2.维护：温管段式超声波热量表的维护也相对简单，定期清洗表头，保持表头的清洁和良好通风即可。

总之，温管段式超声波热量表是一种具有高精度、宽范围、抗干扰和节能等特点的热量计量设备，适用于各种流体的热量计量和节能管理。

智慧供热-温控一体化系统在集中供热领域，由于各个环路的流量输配不均衡，常常会导致热用户的室温冷热不均，不少热用户都向热力公司投诉过相关问题，甚者拒交采暖费用。

为了让热用户获得舒适的室内温度，同时满足国家关于节能、降耗、减排的要求，在这种环境下，开发一款具备供水水力调控功能的系统非常有必要。

系统简介：开发系统主要有温控面板、温控阀控制器、户用热量表、数据集抄设备、上位机系统五大部分组成。

工作原理是：在采暖用户的供热管道入口处安装户用热量表和温控阀控制器，在采暖用户的室内安装温控面板。

热量表用来计量采暖用户的实际耗热量；温控面板可由用户自由设定采暖温度，通过与室内实际温度的比较，无线控制温控阀控制器的开关，调节在一定时间内阀门的通断比，达到控制室温平衡、实现用热节能的目的。

数据集抄设备可以通过NB-IOT将用热数据传输至上位机系统，同时能够实时接收上位机的监控指令，对温控阀控制器进行实时的控制。

其核心是采用户用热量表法计量用户耗热量，采用室温控制技术调节用户用热，从而实现供热计量与节能统一。

系统组成：1、硬件设施：（1）温控阀控制器/温控阀控制器：温控阀控制器与温控面板配套使用，两者之间通过无线通讯。

温控阀控制器接收温控面板发送来的指令，根据指令对球阀进行打开或关闭操作。

通过对供暖管道内水量的分时控制以达到智能调整室内温度的目的。

（2）超声波热量表：超声波热量表，由配对温度传感器、流量传感器和计算器组成的智能型计量仪表。

计算器通过处理传感器采集的温差及声波通过流体的时间差，实现对流量、热量或冷量的精确计量，并能够对供热或供冷管线的各种应用提供记录和数据传输。

（3）数据集抄设备：NB-IOT数据集抄设备是以设备监测为核心，运用公网NB-IOT 技术和现代电子技术，采集、存储和传输被监测设备的相关状态和数据信息，通过专用管理软件平台对被监测设备的相关数据进行采集、存储和分析管理的综合性监测管理系统。

2、软件设施：智能供热水力平衡系统，基于B/S架构。

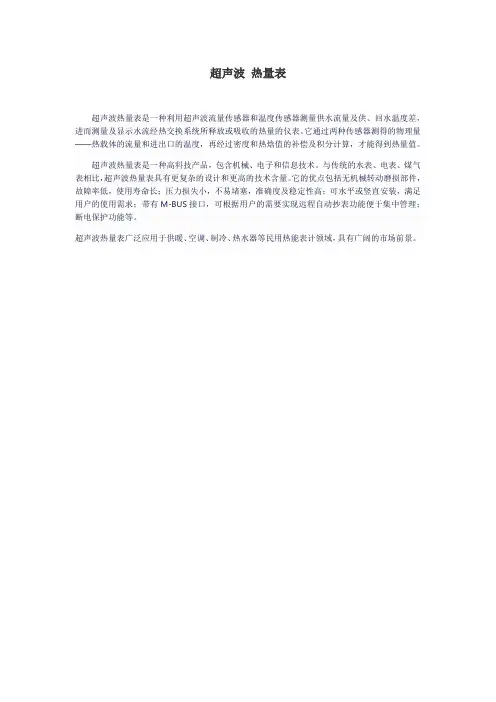

超声波热量表
超声波热量表是一种利用超声波流量传感器和温度传感器测量供水流量及供、回水温度差，进而测量及显示水流经热交换系统所释放或吸收的热量的仪表。

它通过两种传感器测得的物理量——热载体的流量和进出口的温度，再经过密度和热焓值的补偿及积分计算，才能得到热量值。

超声波热量表是一种高科技产品，包含机械、电子和信息技术。

与传统的水表、电表、煤气表相比，超声波热量表具有更复杂的设计和更高的技术含量。

它的优点包括无机械转动磨损部件，故障率低，使用寿命长；压力损失小，不易堵塞，准确度及稳定性高；可水平或竖直安装，满足用户的使用需求；带有M-BUS接口，可根据用户的需要实现远程自动抄表功能便于集中管理；断电保护功能等。

超声波热量表广泛应用于供暖、空调、制冷、热水器等民用热能表计领域，具有广阔的市场前景。

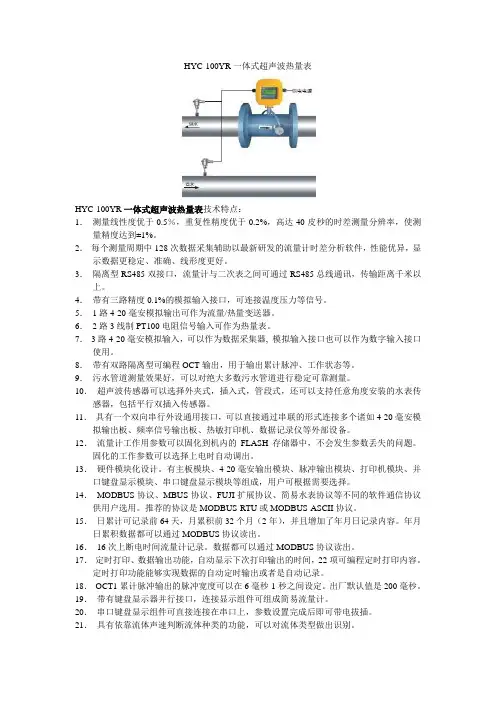

HYC-100YR一体式超声波热量表HYC-100YR一体式超声波热量表技术特点：1．测量线性度优于0.5％，重复性精度优于0.2%，高达40皮秒的时差测量分辨率，使测量精度达到±1%。

2．每个测量周期中128次数据采集辅助以最新研发的流量计时差分析软件，性能优异，显示数据更稳定、准确、线形度更好。

3．隔离型RS485双接口，流量计与二次表之间可通过RS485总线通讯，传输距离千米以上。

4．带有三路精度0.1%的模拟输入接口，可连接温度压力等信号。

5．1路4-20毫安模拟输出可作为流量/热量变送器。

6．2路3线制PT100电阻信号输入可作为热量表。

7．3路4-20毫安模拟输入，可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。

8．带有双路隔离型可编程OCT输出，用于输出累计脉冲、工作状态等。

9．污水管道测量效果好，可以对绝大多数污水管道进行稳定可靠测量。

10．超声波传感器可以选择外夹式，插入式，管段式，还可以支持任意角度安装的水表传感器，包括平行双插入传感器。

11．具有一个双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。

12．流量计工作用参数可以固化到机内的FLASH存储器中，不会发生参数丢失的问题。

固化的工作参数可以选择上电时自动调出。

13．硬件模块化设计。

有主板模块、4-20毫安输出模块、脉冲输出模块、打印机模块、并口键盘显示模块、串口键盘显示模块等组成，用户可根据需要选择。

14．MODBUS协议、MBUS协议、FUJI扩展协议、简易水表协议等不同的软件通信协议供用户选用。

推荐的协议是MODBUS-RTU或MODBUS-ASCII协议。

15．日累计可记录前64天，月累积前32个月（2年），并且增加了年月日记录内容。

年月日累积数据都可以通过MODBUS协议读出。

16．16次上断电时间流量计记录。

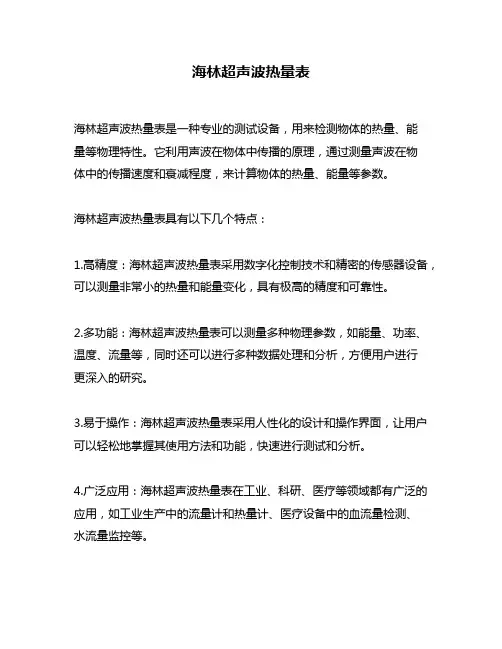

海林超声波热量表
