螺旋传动设计

螺旋传动机构课程设计一、课程目标知识目标：1. 学生能理解螺旋传动机构的基本概念，掌握其分类和工作原理。

2. 学生能掌握螺旋传动机构的几何参数计算，并运用相关公式进行简单计算。

3. 学生了解螺旋传动机构在工程实际中的应用，能分析其在不同工况下的优缺点。

技能目标：1. 学生能够运用所学知识，分析并解决螺旋传动机构相关的问题。

2. 学生能够设计简单的螺旋传动机构，并进行性能分析和优化。

3. 学生能够熟练使用相关绘图软件，绘制螺旋传动机构的示意图。

情感态度价值观目标：1. 培养学生对机械传动领域的兴趣，激发其探索精神和创新意识。

2. 培养学生具备良好的团队协作精神和沟通能力，学会倾听、尊重他人意见。

3. 引导学生关注螺旋传动机构在工程实际中的应用，认识到学习机械知识的实用价值。

课程性质分析：本课程为机械设计基础课程，旨在帮助学生掌握螺旋传动机构的基本知识和应用技能。

学生特点分析：学生为高中年级学生，具备一定的物理和数学基础，对机械传动有一定了解，但缺乏深入的认识。

教学要求：结合学生特点和课程性质，将课程目标分解为具体的学习成果，注重理论与实践相结合，提高学生的实际操作能力。

同时，注重培养学生的创新意识和团队协作精神，为后续学习打下坚实基础。

二、教学内容1. 螺旋传动机构的基本概念：包括螺旋传动机构的定义、分类及工作原理。

- 教材章节：第二章第二节“螺旋传动机构概述”- 内容列举：螺旋传动机构的类型、特点及应用场景。

2. 螺旋传动机构的几何参数计算：涉及螺旋角、导程、齿面宽度等参数的计算方法。

- 教材章节：第二章第三节“螺旋传动机构的几何参数计算”- 内容列举：螺旋角、导程、齿面宽度计算公式及示例。

3. 螺旋传动机构的应用分析：分析不同工况下螺旋传动机构的优缺点。

- 教材章节：第二章第四节“螺旋传动机构的应用分析”- 内容列举：不同工况下螺旋传动机构的设计要点及性能分析。

4. 螺旋传动机构的设计与优化：介绍设计方法和优化策略。

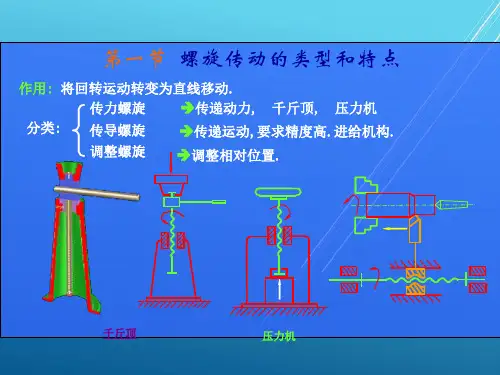

第九节 螺旋传动一、螺旋传动的类型和应用螺旋传动是用螺杆和螺母传递运动和动力的机械传动，主要用于把旋转运动转换成直线运动，将转矩转换成推力。

按相对运动关系，螺旋传动常用的运动形式有以下三种：1、螺杆原位转动、螺母移动，多用于机床进给机构；2、螺母固定、螺杆转动和移动，多用于螺旋压力机构中；3、螺母原位转动、螺杆移动，用于升降装置。

图a 螺杆转动，螺母移动 图b 螺母固定，螺杆转、移动 图c 螺母转动，螺杆移动按用途不同分为⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧→冰箱的地脚螺旋。

：电之间的相对位置。

例如—用于调整并固定零件—调整螺旋：。

千斤顶、螺旋压力机等得大的轴向力。

例如：，获用螺旋斜面的增力原理—主要以增力为主，利—传力螺旋：作台等进给机构。

刀架、工的直线运动。

例如：机床度，回转的运动精通常要求具有较高—主要用来传递运动，—传导螺旋：1、传动螺旋它以传递动力为主，要求用较小的转矩产生较大的轴向推力。

一般为间歇工作，工作速度不高，而且通常要求自锁，如千斤顶(图c)，搬动手柄对螺杆加一个转矩，则螺杆旋转并产生很大轴向力推力以举起重物。

左右螺旋提升机构也是一个主要的应用。

2、传导螺旋它以传递运动为主，常要求具有高的运动精度。

一般在较长时间内连续工作，工作速度也较高。

例如用于机床进给机构的传导螺旋，螺杆旋转，推动螺母连同滑板和刀架作直线运动。

机床进给螺旋 带传动用调整螺旋 3、调整螺旋它用以调整并固定零件或部件之间的相对位置。

一般不在工作载荷作用下转动，要求能自锁，有时也要求有很高的精度。

例如用于带传动张紧的调整螺旋。

在调整带的张紧力时，先松开螺栓，旋转调整螺旋，把滑轨上的电动机推到所需的位置，然后再将螺栓拧紧。

按摩擦性质不同分⎪⎩⎪⎨⎧↑↑↓。

润滑。

的高压油实现液体静压静压螺旋：靠外界输入便。

，但结构复杂，加工不滚动螺旋：，但摩擦大加工方便，利于自。

锁滑动螺旋：结构简单，ηηη滑动螺旋 滑动螺旋结构简单，便于制造，易于自锁，应用范围较广。

螺旋传动设计计算
螺旋传动是一种常见的传动方式，适用于许多机械装置中。

它由螺杆和螺母组成，利用螺纹的斜面来传递力和运动。

螺旋传动的设计计算涉及到以下几个方面：
1.力学计算：螺旋传动的传动效率和承载能力是设计的重要指标。

计算螺杆的强度和螺纹的接触应力是确保传动顺利进行的关键。

具体的计算方式可以参考相关的力学教材和手册。

2.尺寸计算：螺旋传动的几何尺寸也需要根据具体的传动要求进行计算。

如螺纹剖面的形状和尺寸、螺杆的长度和直径等。

这些尺寸需要满足传动的力学要求，同时还要考虑到装配和制造的工艺性。

3.选材计算：螺杆和螺母的材料选择也是设计计算的一部分。

螺杆的材料应具有足够的强度和硬度，以承受传递的力和磨损。

而螺母的材料则需要具有良好的耐磨性和低摩擦系数，以减小传动过程中的能量损失。

4.润滑计算：螺旋传动的润滑也是设计计算的关键部分。

适当的润滑可以减小螺杆和螺母之间的摩擦和磨损，提高传动效率和寿命。

润滑计算需要考虑到润滑剂的黏度、温度和流动性等因素。

除了上述设计计算，螺旋传动的设计还需要考虑到其他一些因素，如传动的精度要求、噪声和振动等。

此外，还需要进行传动的动力学分析和稳定性分析等。

总之，螺旋传动的设计计算是一个复杂而综合的过程，需要综合考虑多个因素。

正确的设计计算可以确保螺旋传动的可靠性和性能，提高机械装置的工作效率和寿命。

机械设计（基础）课程设计计算说明书设计题目：螺旋传动设计——螺旋起重器（千斤顶）学院：机电工程及自动化学院专业：机械工程与自动化学号：11121497设计者：袁悦组员：郭丽琴、闫赟、袁悦指导老师：邓召义完成日期：2013-10-30计算及说明主要结果 一、设计题目螺旋起重器（千斤顶）已知条件：起重量F=44KN ，最大起重高度L=200mm 。

二、确定螺纹牙型及螺纹基本尺寸1）、螺纹牙型的选择滑动螺旋的牙型可以采用梯形螺纹、矩形螺纹和锯齿形螺纹；螺旋传动常采用梯形螺纹和矩形螺纹。

梯形螺纹的工艺性好，牙根强度高，对中性好，矩形螺纹效率高，但其牙根强度低，加工精度低，目前已经逐渐被梯形螺纹所取代。

2）、螺纹基本尺寸的选择螺纹中径按螺母螺纹牙面得耐磨性计算，对于梯形螺纹，h=0.5P,则有，中径：32644100.80.8[] 1.52410F d p ⨯≥=⨯=Φ⨯⨯27.97mm 式中： 1.5,[]24p MPa Φ==对于梯形螺纹，查表4-5，选取P=6mm ；查表4-6，得： 螺杆标准中径229d mm =，小径325d mm =，大径32d mm =； 螺母标准中径229D mm =，小径126D mm =，大径433D mm =。

三、螺杆的设计计算1）、材料螺杆常用的材料为Q235、Q275、35钢和45钢。

对于重要传动，要求较高耐磨性，需进行热处理，可选用40Cr 或65Mn 。

此处选用45钢。

故σs=355MPa ，查表21-3得5~3][s σσ=，取[σ]=115MPa; σb=600MPa 。

2）、螺杆结构螺杆上端需用支撑托杯和插装手柄，故此处应加大直径，其结构如图1所示。

图中L 为最大起重，H 为螺母高度，手柄孔径k d 的大小应根据手柄直径p d 决定，一般取mm d d p k 5.0+>。

为了便于切制螺纹，应设退刀槽，退刀槽处的直径c d 要比螺纹小径3d 小0.2~0.5mm 。

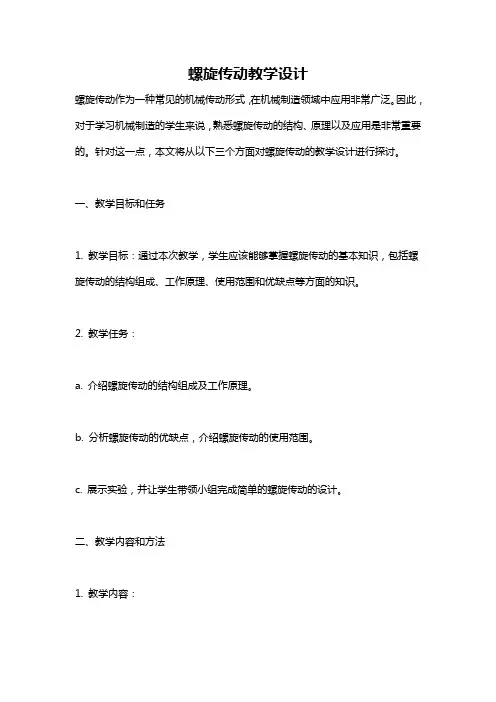

螺旋传动教学设计螺旋传动作为一种常见的机械传动形式，在机械制造领域中应用非常广泛。

因此，对于学习机械制造的学生来说，熟悉螺旋传动的结构、原理以及应用是非常重要的。

针对这一点，本文将从以下三个方面对螺旋传动的教学设计进行探讨。

一、教学目标和任务1. 教学目标：通过本次教学，学生应该能够掌握螺旋传动的基本知识，包括螺旋传动的结构组成、工作原理、使用范围和优缺点等方面的知识。

2. 教学任务：a. 介绍螺旋传动的结构组成及工作原理。

b. 分析螺旋传动的优缺点，介绍螺旋传动的使用范围。

c. 展示实验，并让学生带领小组完成简单的螺旋传动的设计。

二、教学内容和方法1. 教学内容：a. 螺旋传动的结构和工作原理。

b. 螺旋传动的优缺点c. 螺旋传动的使用范围。

d. 实验设计。

2. 教学方法：a. 前置知识讲授：在介绍螺旋传动的基础上，先让学生了解其他机械传动的形式，以帮助学生更好的理解螺旋传动的优点和应用范围。

b. 实验设计：让学生在实验室中实地进行螺旋传动实验。

在实验过程中，让学生与同学合作，进行设计、制作、组装，以此来加深对螺旋传动的理解和认识。

c. 课堂互动探讨：在学生完成实验后，进行课堂讨论，引导学生分享自己的实验结果和感受，并对学生的表现进行评价。

同时，老师也可以通过这一环节，不断优化教学方式，提高教学效果。

三、教学评估和效果教学评估是衡量教学效果是否达到要求的重要标准。

在教学末尾，我们可以通过以下方式进行教学评估：1. 学生反馈：让学生填写反馈问卷，征求学生对于教学的看法和建议，了解学生是否已经掌握了螺旋传动的相关知识。

2. 收集作品：收集学生完成的实验作品，了解其对螺旋传动的理解和运用能力。

3. 教师评估：观察学生的课堂表现和实验成果，综合评价学生的学习情况，并对教学效果进行总结和改进。

通过以上评估方法，可以全面了解教学效果，并进行针对性的改进，提高教学质量。

总之，螺旋传动是机械制造中一项非常重要的技术，在机械设计、零件制造、装配等方面都有广泛应用。

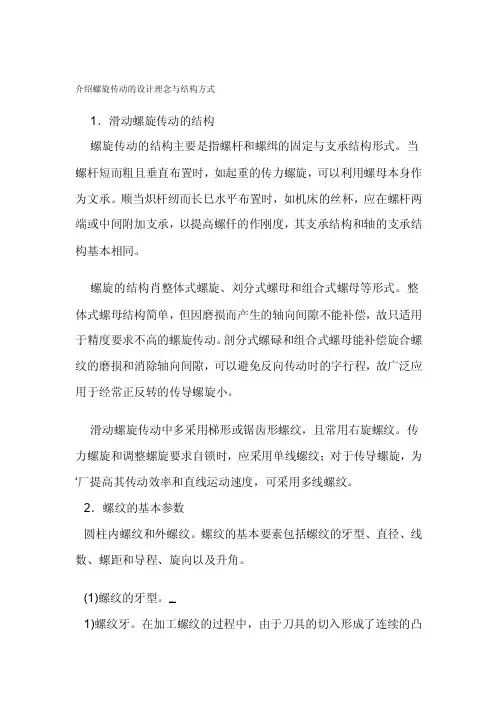

介绍螺旋传动的设计理念与结构方式1．滑动螺旋传动的结构螺旋传动的结构主要是指螺杆和螺缉的固定与支承结构形式。

当螺杆短而粗且垂直布置时，如起重的传力螺旋，可以利用螺母本身作为文承。

顺当炽杆纫而长巳水平布置时，如机床的丝杯，应在螺杆两端或中间附加支承，以提高螺仟的作刚度，其支承结构和轴的支承结构基本相同。

螺旋的结构肖整体式螺旋、刘分式螺母和组合式螺母等形式。

整体式螺母结构简单，但因磨损而产生的轴向间隙不能补偿，故只适用于精度要求不高的螺旋传动。

剖分式螺碌和组合式螺母能补偿旋合螺纹的磨损和消除轴向间隙，可以避免反向传动时的字行程，故广泛应用于经常正反转的传导螺旋小。

滑动螺旋传动中多采用梯形或锯齿形螺纹，且常用右旋螺纹。

传力螺旋和调整螺旋要求自锁时，应采用单线螺纹；对于传导螺旋，为‘厂提高其传动效率和直线运动速度，可采用多线螺纹。

2．螺纹的基本参数圆柱内螺纹和外螺纹。

螺纹的基本要素包括螺纹的牙型、直径、线数、螺距和导程、旋向以及升角。

(1)螺纹的牙型。

1)螺纹牙。

在加工螺纹的过程中，由于刀具的切入形成了连续的凸起和沟福两部分。

螺纹凸起的部分称为螺纹牙，其顶端称为螺纹的牙顶；螺纹沟槽部分的底部称为螺纹的牙底。

2)牙型。

在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。

由螺纹的形成原理可知，牙型即是沿螺旋线运动的平面团形。

常见的螺纹牙型有子角形、梯形和锯齿形等。

3)牙型角。

在通过螺纹轴线的剖面上，螺纹牙型的两个侧边之间的夹角称为牙型角表示。

4)牙侧角。

螺纹牙型的侧边与螺纹轴线的垂线之间的夹角称为牙侧角，用辟表不。

5)牙型高度。

牙顶到牙底的垂直距离称为牙型高度．用A表示。

(2)螺纹的直径。

1)大径。

螺纹的最大盲径称为大径，即与外螺纹牙顶或内螺纹牙底相重仑的假想圆柱的直径c外螺纹的大径用J表示，内螺纹的大径用D表示。

在有关螺纹的标准中，大径称为螺纹的公称直径。

2)小径。

螺纹的最小直径称为小径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆枚的直径。

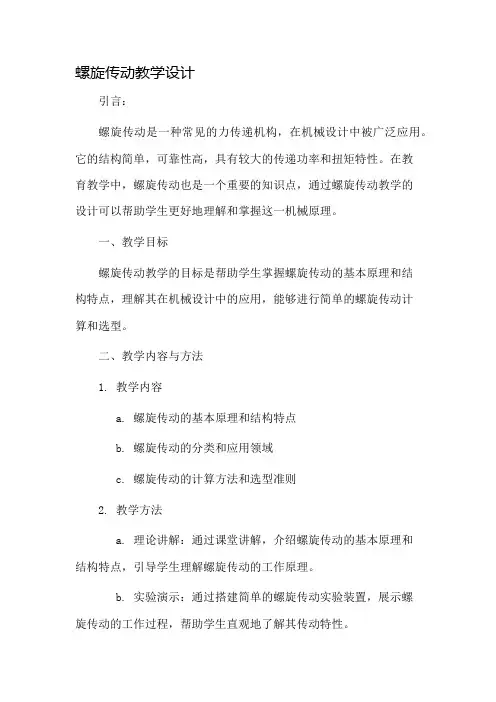

螺旋传动教学设计引言：螺旋传动是一种常见的力传递机构，在机械设计中被广泛应用。

它的结构简单，可靠性高，具有较大的传递功率和扭矩特性。

在教育教学中，螺旋传动也是一个重要的知识点，通过螺旋传动教学的设计可以帮助学生更好地理解和掌握这一机械原理。

一、教学目标螺旋传动教学的目标是帮助学生掌握螺旋传动的基本原理和结构特点，理解其在机械设计中的应用，能够进行简单的螺旋传动计算和选型。

二、教学内容与方法1. 教学内容a. 螺旋传动的基本原理和结构特点b. 螺旋传动的分类和应用领域c. 螺旋传动的计算方法和选型准则2. 教学方法a. 理论讲解：通过课堂讲解，介绍螺旋传动的基本原理和结构特点，引导学生理解螺旋传动的工作原理。

b. 实验演示：通过搭建简单的螺旋传动实验装置，展示螺旋传动的工作过程，帮助学生直观地了解其传动特性。

c. 计算练习：设计一定数量的螺旋传动计算题目，让学生通过计算实践提高螺旋传动计算能力。

d. 案例分析：选取一些实际应用中的螺旋传动案例，让学生深入了解螺旋传动在不同领域的应用和优势。

三、教学步骤1. 知识导入在教学开始时，可以通过提问、引述实例等方式，引起学生对螺旋传动的兴趣，并了解学生对螺旋传动的基本认知。

2. 理论讲解在理论讲解环节，重点向学生介绍螺旋传动的工作原理、结构特点和分类。

通过具体实例和图示，帮助学生理解螺旋传动的机械运作过程。

3. 实验演示在实验演示中，可以引入一个简单的螺旋传动实验装置，让学生亲自参与搭建和观察实验过程。

通过实验演示，学生可以直观地了解螺旋传动的传动方式和特点。

4. 计算练习设计一定数量的螺旋传动计算题目，让学生通过计算练习提高螺旋传动计算能力。

题目可以包括螺旋传动的转速计算、传动比计算等。

H a r b i n I n s t i t u t e o f T e c h n o l o g y机械设计大作业说明书大作业名称：机械设计大作业设计题目：螺旋传动设计班级：设计者：学号：指导教师：宋宝玉设计时间：2014·10·03哈尔滨工业大学目录1设计题目-------------------------------------------------------------------------------------------------------3 2螺母、螺杆选材----------------------------------------------------------------------------------------------3 3耐磨性计算-----------------------------------------------------------------------------------------------------3 4螺杆强度校核-------------------------------------------------------------------------------------------------3 5螺纹牙强度校核----------------------------------------------------------------------------------------------4 6螺纹副自锁条件校核---------------------------------------------------------------------------------------5 7螺杆稳定性校核----------------------------------------------------------------------------------------------5 8螺母外径及凸缘设计---------------------------------------------------------------------------------------6 9手柄设计--------------------------------------------------------------------------------------------------------6 10底座设计-------------------------------------------------------------------------------------------------------7 11各部分尺寸及参数-----------------------------------------------------------------------------------712参考资料-------------------------------------------------------------------------------------------------------81、设计题目螺旋起重器（千斤顶）已知条件：3.1.2起重量Q F =40KN ，最大起重高度H=200mm 。

滚珠螺旋传动设计引言滚珠螺旋传动是一种常用于机械传动系统中的重要组件。

它具有高传动效率、精度高、负载能力强等优点，被广泛应用于机床、自动化设备、航空航天等领域。

本文将介绍滚珠螺旋传动的设计要点和计算方法。

设计要点轴承选型滚珠螺旋传动中的主要承载部件是滚珠轴承。

在选择滚珠轴承时，需要考虑传动系统的负载能力、转速要求、空间限制等因素。

通常情况下，我们可以根据负载和速度要求来选择适当的型号和数量的滚珠轴承。

螺纹磨削螺纹是滚珠螺旋传动中起到传递动力的部件。

螺纹的磨削质量对整个传动系统的性能有着重要的影响。

为了保证螺纹的精度和表面质量，需要选用合适的磨削工艺和设备。

常见的螺纹磨削工艺包括外圆磨削、内圆磨削等。

滚珠循环系统设计滚珠循环系统是滚珠螺旋传动中用于支撑和导向滚珠的重要组成部分。

滚珠循环系统的设计需要考虑滚珠的尺寸、材料、密封等方面的因素，以确保滚珠在传动过程中的正常工作。

此外，滚珠循环系统的润滑和冷却也需要充分考虑，以延长滚珠和螺纹的使用寿命。

传动效率计算传动效率是衡量滚珠螺旋传动性能的重要指标。

传动效率的计算需要考虑滚珠轴承的摩擦损失、转换效率等因素。

通常情况下，传动效率可以通过实验或计算来确定，以评估传动系统的性能。

计算方法轴承选型计算轴承选型计算是根据传动系统的负载和转速要求，选择适当的滚珠轴承型号和数量。

常用的计算方法包括基本动载荷计算、寿命计算等。

具体的计算公式和方法可以参考滚珠轴承的技术手册。

螺纹磨削计算螺纹磨削计算是为了保证螺纹的精度和表面质量。

常用的计算方法包括切削速度的选择、磨削力的计算以及磨削精度的评估等。

在进行螺纹磨削计算时，需要考虑磨削刀具、工件和磨削液的特性和性能。

滚珠循环系统设计滚珠循环系统设计需要考虑滚珠的尺寸、材料、密封等方面的因素。

通常可以根据滚珠轴承的尺寸和使用条件来选择合适的滚珠循环系统设计方案。

此外，还需要考虑润滑和冷却等问题，以确保滚珠在传动过程中的正常工作。

螺旋传动设计
螺旋传动设计是一种利用螺杆和螺母之间的相对旋转运动来实现直线往复运动或改变力矩的机械传动方式。

它广泛应用于各种机械设备中，如压力机、升降台、阀门驱动装置等。

设计螺旋传动时，通常需要考虑以下几个关键步骤：
1.耐磨性计算：
-考虑到滑动螺旋传动中的摩擦磨损问题，需要选择适当的材料并计算其耐磨寿命，这通常涉及到摩擦系数、接触应力以及工作环境对材料的影响。

2.螺杆的强度计算：
-确定螺杆在受载时是否满足弯曲强度和扭转强度的要求，根据工作载荷、螺距、直径等因素进行计算。

3.螺母螺纹牙的强度计算：
-计算螺母内螺纹承受径向载荷时的剪切强度，以防止螺纹失效（如断裂或过度变形）。

4.螺母外径与凸缘的强度计算：
-如果螺母有凸缘结构，需确保其在外径处的拉伸或压缩载荷作用下具有足够的强度。

5.螺杆稳定性计算：
-对于长螺杆，还需考虑轴向稳定性，避免因自重等原因引起的挠曲。

6.类型选择：
-根据实际需求选择合适的螺旋传动类型，例如滑动螺旋传动、滚动螺旋传动（滚珠丝杠副）、静压螺旋传动等。

7.材料与热处理：
-选择适合的材料，并确定是否需要特殊热处理以提高硬度、耐磨性和抗疲劳性能。

8.几何参数设计：
-设计螺纹的螺距、导程、螺纹升角、螺纹效率等几何参数，以达到所需的运动特性和承载能力。

9.润滑和密封：
-对于连续运行或者高精度要求的螺旋传动系统，设计合理的润滑方案及密封措施至关重要。

滚珠螺旋传动设计滚珠螺旋传动是一种常见的机械传动装置，广泛应用于许多领域。

它的作用是将旋转运动转化为线性运动，并提供高效的传递力和精确的定位功能。

滚珠螺旋传动的基本概念是通过滚珠和螺旋形螺纹之间的接触来传递力量。

当螺旋轴旋转时，滚珠会沿着螺旋形螺纹的槽口运动，从而使工件或装置上的配合部件产生线性运动。

滚珠螺旋传动具有以下几个主要作用：转换运动：滚珠螺旋传动能够将旋转运动转化为线性运动。

通过旋转输入轴，滚珠会通过螺旋形螺纹的槽口移动，从而使输出轴或其它配合部件发生线性位移。

传递力量：滚珠螺旋传动通过滚珠与螺旋形螺纹的接触，能够传递大量的力量。

这使得滚珠螺旋传动在需要承受较大负载的应用中非常有用。

定位精确：滚珠螺旋传动能够提供非常精确的定位功能。

滚珠与螺旋形螺纹的槽口接触能够使传动装置或被传动的部件达到准确定位，从而实现精确的位置控制。

综上所述，滚珠螺旋传动在机械领域中具有重要的作用，它能够将旋转运动转化为线性运动，并提供高效的传递力和精确的定位功能。

滚珠螺旋传动是一种常用的机械传动方式，其工作原理和设计要点如下：工作原理：滚珠螺旋传动通过螺纹轴和滚珠螺旋嵌套在螺纹槽中的螺母之间的相互作用，将旋转运动转化为直线运动或将直线运动转化为旋转运动。

具体而言，当螺纹轴旋转时，滚珠螺旋滚动在轴与螺纹槽之间，使螺母沿着螺纹轴的轴线方向移动。

工作原理：滚珠螺旋传动通过螺纹轴和滚珠螺旋嵌套在螺纹槽中的螺母之间的相互作用，将旋转运动转化为直线运动或将直线运动转化为旋转运动。

具体而言，当螺纹轴旋转时，滚珠螺旋滚动在轴与螺纹槽之间，使螺母沿着螺纹轴的轴线方向移动。

设计要点：设计要点：螺纹轴和螺纹槽的设计应根据所需的负载、转速和运动精度确定。

滚珠螺纹的选择应考虑其材料、形状和尺寸，以确保传动的可靠性和效率。

螺母的设计应使其能够与螺纹轴和滚珠螺纹良好配合，并具有一定的运动准确性和刚度。

适当的润滑和密封措施是滚珠螺旋传动设计中的关键要点，以保证其运行平稳、寿命长。
