1X9光模块接口规范%20v1.4(2010-8-9)

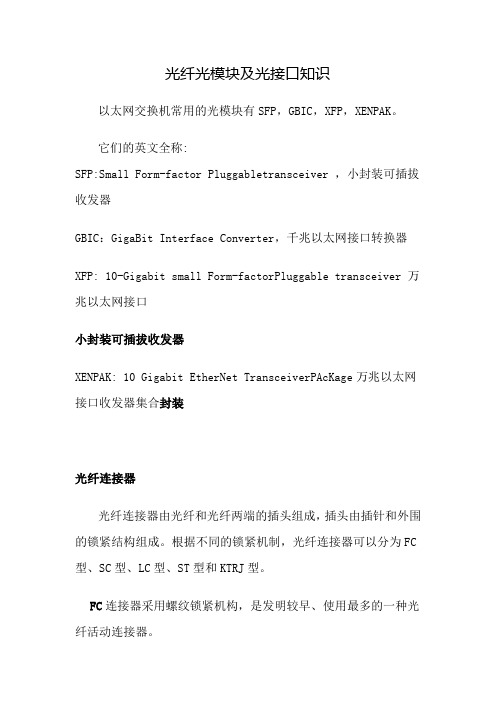

光纤光模块及光接口知识以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。

它们的英文全称:SFP:Small Form-factor Pluggabletransceiver ，小封装可插拔收发器GBIC：GigaBit Interface Converter，千兆以太网接口转换器XFP: 10-Gigabit small Form-factorPluggable transceiver 万兆以太网接口小封装可插拔收发器XENPAK: 10 Gigabit EtherNet TransceiverPAcKage万兆以太网接口收发器集合封装光纤连接器光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。

根据不同的锁紧机制，光纤连接器可以分为FC 型、SC型、LC型、ST型和KTRJ型。

FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。

SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC连接器相比具有操作空间小，使用方便。

低端以太网产品非常常见。

LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。

低端以太网产品非常常见。

ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。

KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。

光纤知识光纤是传输光波的导体。

光纤从光传输的模式来分可分为单模光纤和多模光纤。

在单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。

由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。

在多模光纤中光传输有多个模式，由于色散或像差，这种光纤的传输性能较差，频带窄，传输速率较小，距离较短。

各网络应用环境模块光接口标准光模块，按其应用环境，可分为：SDH应用、以太网的应用两大类，这两大类中，按照其速率的不同，又可分为，SDH：155M、622M、2.5G、10G以太网：100BASE、1000BASE、10G适用于SDH应用的类型及代码眼图模板（ITU-T G.957模板）STM-1 & STM-41.光发送模块技术要求2.光接收模块技术要求当光接收模块具有时钟提取功能时，光接收模块的技术要求应增加以下项目。

传输特性参数表光发送模块技术要求光接收模块技术要求以太网应用环境，按其速率可分为100BASE、1000BASE、10G等，在实际的应用过程中，最为流行的以太网应用是以PON的拓扑结构为基础的。

网络：PONAPON & BPONODN的物理媒介从属层的参数155 Mbit/s下行方向光接口参数1244.16 Mbit/s上行方向的光接口参数(无)眼图模板1.下行发送信号眼图模板图一 G.983.1－下行发送信号2.上行发送信号眼图模板图二 G.983.1－上行发送信号抖动容限模板图三G.983.1－抖动容限模板EPON(GEPON)EPON系统发射眼图模板接收机灵敏度接收机过载功率GPONODN的物理媒介从属层参数1244 Mbit/s上行方向光接口参数1244 Mbit/s上行方向，在ONU发送器2488 Mbit/s上行方向光接口参数眼图模板1.下行传输信号的眼图模板图四：下行传输信号的眼图模板必要时使用衰减器。

滤波器的截止频率（3 dB衰减频率）是输出标称比特率的0.75倍注—在2488.32 Mbit/s的情况，矩型眼图模板的×2和×3不一定与0 NI和1 UI的垂直轴等距，这种偏离的程度尚待研究。

2.上行传输信号的眼图模板图五：上行传输信号的眼图模板必要时使用衰减器。

滤波器的截止频率（3 dB 衰减频率）是输出标称比特率的 0.75 倍。

光模块连接器接口定义光模块连接器接口定义一、引言在当今高速通信技术迅速发展的时代，光纤通信作为一种高效、高带宽的传输方式正逐渐取代传统的铜缆通信。

而光模块是光纤通信的重要组成部分，负责将光信号转换为电信号或电信号转换为光信号，实现光纤网络中数据的传输。

为了确保不同厂家生产的光模块之间可以互相连接，光模块连接器的接口定义显得尤为重要。

二、光模块连接器接口的定义光模块连接器接口定义指的是光模块上的光纤连接器的设计标准，包括了连接器的形状、尺寸、材料、插拔方式等要求，以确保不同光模块之间的互换性和互通性。

光模块连接器接口的定义一般由国际标准化组织或行业组织制定，并由各光模块厂家依据这些标准进行生产。

目前应用较广泛的光模块连接器接口有LC、SC、FC等。

1. LC接口LC接口是一种常用的光模块连接器接口，其特点是小型化、高密度和高性能。

LC连接器采用1.25mm陶瓷或塑料插针，与FC连接器非常相似，但尺寸更小，适用于高密度场合。

LC接口广泛应用于局域网、数据中心、光传输设备等领域。

2. SC接口SC接口是另一种常见的光模块连接器接口，其特点是结构简单、性能稳定。

SC连接器采用2.5mm陶瓷或塑料插针，与FC连接器连接方式相同，但尺寸相对较大。

SC接口广泛应用于光纤线路、广域网、电信系统等领域。

3. FC接口FC接口是较早期使用的光模块连接器接口，其特点是结构坚固、可靠性高。

FC连接器采用2.5mm陶瓷插针，并采用螺纹锁定机构，可以确保连接器的牢固性。

FC接口广泛用于光纤通信、测量设备等领域。

三、光模块连接器接口的发展趋势随着光通信技术的不断进步，对光模块连接器接口的要求也日益提高。

以下是光模块连接器接口的发展趋势：1. 迈向高速率随着5G时代的到来，对光模块连接器接口的传输速率要求也越来越高。

未来的光模块连接器接口将朝着更高速的方向发展，以满足大容量高速数据的传输需求。

2. 提高密度随着数据中心的规模不断扩大，对光模块连接器接口密度的要求也越来越高。

FIBER标准网络：SDH应用STM-1 STM-4 STM-16速率155.52Mb/s 622.08Mb/s 2.48832Gb/s 适用于SDH应用的类型及代码STM-1光接口参数标准STM-4光接口参数标准STM-16光接口参数标准眼图模板（ITU-T G.957模板）模块：STM-1 & STM-41.光发送模块技术要求项目单位技术要求标称比特率kb/s155520（STM-1） & 622080(STM-4)局内信息局间通信短距离长距离光源类型LED,MLM MLM.SLM MLM,SLM工作波长范围nm 1260～1360 1260～1580 1280～1580 输出平均光功率dBm -15～-8 -5～2 消光比dB8.2 102.光接收模块技术要求当光接收模块具有时钟提取功能时，光接收模块的技术要求应增加以下项目。

传输特性参数表STM-16光发送模块技术要求光接受模块技术要求为了实现SDH光通信网的同步和减少误码，光通信网的定时抖动必须满足规定指标要求G.707和G.958规定了2.488320 Gbit/s等级光接口的抖动要求APON & BPONODN的物理媒介从属层的参数155 Mbit/s下行方向光接口参数注 1 —“在 Oru和 Ord 以及 Olu 和 Old点 ODN 的最小 ORL”的值在附录 I /G.983.1所述的任选情况应大于 20 dB。

注 2 —对于“在 Oru和 Ord以及 Olu和 Old点 ODN 的最小 ORL”之值为 20 dB 的情况，ONU 发送器的反射值如附录II/G.983.1所述。

注 1 —“在 Oru和 Ord 以及 Olu 和 Old点 ODN 的最小 ORL”的值在附录 I/G.983.1 所述的任选情况应大于 20 dB。

注 2 —对于“在 Oru和 Ord以及 Olu和 Old点 ODN 的最小 ORL”之值为 20 dB 的情况，ONU 发送器的反射值如附录 II /G.983.1所述。

光模块发展历程和方向提起光模块，我们可以想到很多不同的封装格式，包括常见的1X9, GBIC, SFF, SFP。

1X9封装的光模块产品最早产生于1999年，采用SC光头，是固定的光模块产品，通常直接固化在通讯设备的电路板上，作为固定的光模块使用。

之后，1X9封装的光模块产品逐渐向着小型化，可热差拔的方向发展。

光模块产品开始分两个方面发展，一种是热插拔的光模块，就成了GBIC。

一种是小型化，用LC头，直接固化在电路板上，变成了SFF 2X5,或SFF 2X10。

”GBIC和SFF光模块产品都曾经取得了广泛的应用。

GBIC模块，曾经广泛的用于交换机，路由器等网烙产品，老式的Cisio,北电等厂商的交换，路由产品曾广泛的采用GBIC模块,GBIC模块与1X9封装的模块相比，优势非常明显，由于其可支持热插拔的特性，使得GBIC产品作为一个独立的模块，用户可以方便的更新维护光模块，故障定位。

然而随着网络的不断发展，GBIC模块的缺点也逐渐显现。

主要的缺点的个头太大，导致业务板光口密度较小，板卡上无法容纳足够数量的GBIC，无法适应网络迅猛发展的趋势。

SFF光模块与光模块产品演进的又一分支，目前广泛应用于EPON系统中。

在EPON系统的ONU侧，清一色的采用了SFF光模块，ONU侧采用SFF光模块的主要原因是由于，EPON系统的ONU产品通常放置在用户测，要求固定，而不是热差拔。

随着EPON技术的快速发展，SFF的市场也逐渐扩大。

SFP光模块产品是最晚出现光模块，也是目前应用最广泛的光模块产品。

SFP光模块继承了GBIC的热插拔特性，也借鉴了SFF小型化的优势。

采用LC头，其体积仅为GBIC模块的1/2到1/3，极大的增加了网络设备的端口密度，适应了网络迅猛发展的趋势，因此得到了最广范的应用，目前主要的设备厂商，无一例外摒弃的GBIC产品，只采用SFP光模块产品。

由于采用了统一的标准，各厂家的SFP产品可以兼容，SFP产品可作为一种单独的网络设备采购。

WUHAN WINNINGCHINA MICROSYSTEM TECHNOLOGIES CO., LTD编号：单芯片方案介绍(内部资料请勿外传)武汉盛华微系统技术股份有限公司WUHAN WINNINGCHINA MICROSYSTEM TECHNOLOGIES CO.LTD（内部资料禁止外传）更改履历表目录1、1x9数字光模块简介 (3)2、常规解决方案 (3)3、单芯片解决方案 (5)4、常规方案和单芯片方案比较 (6)5、单芯片方案的优势 (7)1、1x9数字光模块简介1X9封装的光模块产品最早产生于1999年，是固定的光模块产品，通常直接固化（焊接）在通讯设备的电路板上，作为固定的光模块使用，有时候也叫9针或9PIN光模块。

顾名思义，这种光纤模块有九个PIN角，是早期光模块的最常见的一种封装形式，也是市场需求量非常大的一种类型，主要用在光纤收发器，PDH光端机，光纤交换机，单多模转换器以及一些工业控制领域。

简单的说，1x9光模块就是以光波为载波，已光纤为传输媒介的通信设备，使用光源将电信号变成光信号，输入于光纤传输，使用光探测器把来自光纤的光信号还原成电信号，经放大、整形、再生恢复到原来的电信号。

功能原理如下图所示：图1：光模块功能原理框图2、常规解决方案1x9封装光收发一体模块由光电子器件、功能电路和光接口等组成，包括发射和接收两部分。

常规的解决方案如下：发射部分是：输入一定码率的电信号经内部的驱动芯片（LDD）处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号。

需要采用独立的驱动芯片（LDD）及激光器共同实现发射部分的功能，LDD常用MAXIM和MindSspeed厂家，同时需要配备发光检测电路、光功率控制电路、温度补偿电路等。

也有部分型号的芯片集成了这些功能，如MAX3738等。

使用用背光二极管将激光二极管的光输出转换为相应的光电流，经APC环路反馈来控制激光二析管LD的偏置电流，从而维持光输出功率恒定。
