光收发一体模块：1.SFP：热插拔光模块，SFP常规产品（双纤双向、单纤双向）、SGMII SFP（百兆千兆速率互转）、多速率传输的SFP光模块（155M~~~2.67G）。
2.XFP：万兆模块，波长有850nm、1310nm、1550nm，距离从220m到80km，LC接口3.SFP+：10.3G的传输速率，850nm和1310nm，距离从330m到20km，LC接口。
4.GBIC：千兆速率，单纤/双纤，850/1310/1490/1550nm，RJ45/SC/LC，100m到120KM。
5.SFF：双纤/单纤，155M/622M/1.25G/2.5G，850/1310/1550nm，550m~~~120Km，LC接口，2X5/2X10小型化封装。
6.1x9：双纤/单纤/单发/单收，SC/FC链接，产品支持定制。
6.GPON：2X10,ONU端，SC插座/尾纤，突发模块式发射/持续模块式接受，突发模式支持DDMI功能，分工业级/商业级两级温度，完全支持SFF MAS协议及ITU-T G.984.2和ITU-TG.984.2—2006的修订版，符合RoHS6。
7.GEPON：SFP封装，SC接口或者其他损失还原连接器，千兆对称，ONU端1310nm的突发模式，1490nm的持续接收模式，OLT端恰好和ONU端相反，支持IEEE 802.3ah 和IEC-60825标准，符合RoHS。
8.EPON：SFF/SFP封装，符合IEEE Std 802.3ah?-2004协议标准，1.25G对称，单纤双向数据传输，1490波长的持续发射模式，1310nm的突然接受模式。
9.SFP EPON：SFP封装，1.25G传输速率，千兆以太网，无源光网OLT端。
10.SFF EPON：OLT端和ONU端，SFF封装，1.25G，10KM距离，1310nm/1490nm。
9.SFP CWDM：SFP封装，155M/622M/1.25G，40Km/80KM，1270nm—1610nm，广泛应用于以太网/光纤通信/同步光纤网/同步数字序列。

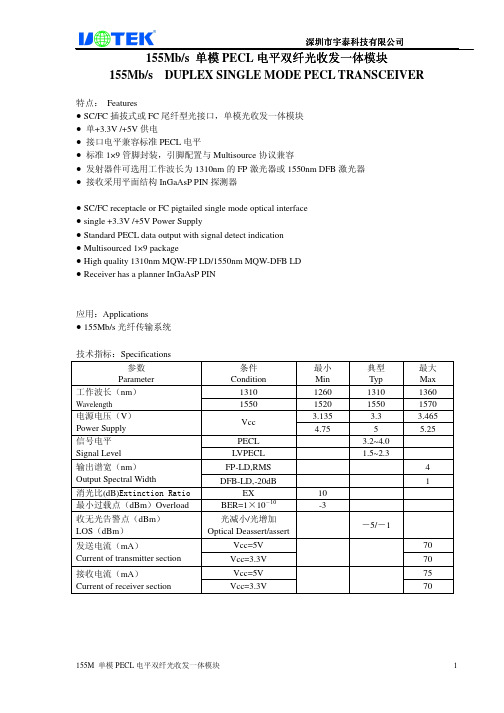

155Mb/s DUPLEX SINGLE MODE PECL TRANSCEIVER特点：Features● SC/FC插拔式或FC尾纤型光接口，单模光收发一体模块●单+3.3V /+5V供电●接口电平兼容标准PECL电平●标准1×9管脚封装，引脚配置与Multisource协议兼容●发射器件可选用工作波长为1310nm的FP激光器或1550nm DFB激光器●接收采用平面结构InGaAsP PIN探测器● SC/FC receptacle or FC pigtailed single mode optical interface● single +3.3V /+5V Power Supply● Standard PECL data output with signal detect indication● Multisourced 1×9 package● High quality 1310nm MQW-FP LD/1550nm MQW-DFB LD● Receiver has a planner InGaAsP PIN应用：Applications● 155Mb/s光纤传输系统技术指标：Specifications参数Parameter条件Condition最小Min典型Typ最大Max工作波长（nm）Wavelength 1310 1260 1310 1360 1550 1520 1550 1570电源电压（V）Power Supply Vcc3.135 3.3 3.4654.75 55.25信号电平Signal LevelPECL 3.2~4.0 LVPECL 1.5~2.3输出谱宽（nm）Output Spectral WidthFP-LD,RMS 4 DFB-LD,-20dB 1消光比(dB)Extinction Ratio EX 10 最小过载点（dBm）Overload BER=1×10－10-3收无光告警点（dBm）LOS（dBm）光减小/光增加Optical Deassert/assert－5/－1发送电流（mA）Current of transmitter sectionVcc=5V 70 Vcc=3.3V 70接收电流（mA）Current of receiver sectionVcc=5V 75 Vcc=3.3V 70速率激光器（LD）工作波长（nm）输出平均光功率P0（dBm）灵敏度Sen（dBm）传输距离155Mb/s FP 单模1310 ≥－12 ≤-36 20km 155Mb/s FP 单模1310 ≥－10 ≤-37 40km 155M b/s FP 单模1310 ≥－6 ≤-38 60km 155Mb/s DFB 单模1550 ≥－8 ≤-38 80km 155Mb/s DFB 单模1550 ≥－3 ≤-38 100km 155M b/s DFB 单模1550 ≥0 ≤-39 120km极限值Absolute Maximum Ratings工作温度（℃）Operating temperature（℃）－20～＋70 引线焊接温度（℃）Lead soldering temperature（℃）<260储存温度（℃）Storage temperature（℃）－40～＋85引线焊接时间（Sec）Soldering duration（Sec）<10管脚定义Pin Connections管脚管脚名称 电平 说明1 GNDR接收部分接地脚Receiver section grounded2 RD PECL/LVPECL接收部分数据输出Date output of receiver section3NRD PECL/LVPECL 接收部分反向数据输出Reverse date output of receiver section4 SD PECL/LVPECL接收部分无光告警。
光收发一体模块的参数主要包括以下几项：
1. 中心波长：常用的有850nm（MM，多模，成本低但传输距离短，一般只能传输500M）、1310nm（SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输）、1550nm （SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM）。
2. 传输速率：常用的有155Mbps、1.25Gbps、2.5Gbps、10Gbps等。
3. 接口类型：常见的接口类型有LC、FC、SC等。
4. 传输距离：光模块的传输距离与中心波长和光功率等因素有关。
一般来说，短距离光模块的传输距离在几米到几十米之间，长距离光模块的传输距离可以达到几百米甚至几公里。
5. 光功率：光功率是光模块的一个重要参数，它决定了光模块的发送光信号的能力。
一般来说，光功率越高，传输距离越远。
但同时，光功率过高可能会对光模块的接收端造成过载，因此需要根据实际需求选择合适的光功率。
6. 插损：插损是指光模块插入后对信号的衰减程度。
插损越小，信号衰减越少，传输质量越高。
7. 带宽：光模块的带宽决定了其传输数据的能力。
一般来说，带宽越宽，传输速率越高。
8. 封装形式：光模块的封装形式决定了其与光纤的连接方式，常见的封装形式有SFP、SFP+、QSFP+等。
9. 可靠性：光模块的可靠性是指其在规定条件下和规定时间内完成规定功能的能力。
可靠性越高的光模块越能保证系统的稳定运行。
以上是光收发一体模块的一些主要参数，选择合适的光模块需要根据实际需求进行综合考虑。
1. 引言lc收发一体光模块在光通信领域扮演着重要的角色，其接口尺寸标准更是影响着整个行业的发展。
本文将从lc收发一体光模块的基本概念入手，深入探讨其接口尺寸标准对光通信技术发展的影响，以及个人对该主题的理解和观点。
2. lc收发一体光模块简介lc收发一体光模块是一种集成光发射和光接收功能于一体的光电器件，使用LC（Lucent Connector）接口连接。
它能够实现高速、高密度、高可靠的光通信传输，广泛应用于数据中心互连、光纤通信网络以及光通信设备等领域。
其主要特点包括体积小、传输速率快、通讯稳定等。
3. lc收发一体光模块的接口尺寸标准lc收发一体光模块的接口尺寸标准是指其连接插座的尺寸和规格，在光通信设备中具有重要作用。
通常采用的是duplex双通道设计，能够实现双向传输。
标准尺寸的设计合理与否直接影响到模块的互换性和兼容性，也影响到整个光通信网络的稳定性和可靠性。
4. 接口尺寸标准与行业发展由于光通信技术的快速发展，对lc收发一体光模块的接口尺寸标准也提出了更高的要求。
标准的统一和规范能够促进行业内的技术互通与合作，同时也有利于提高产品的市场竞争力和降低成本开支。
不断完善和优化接口尺寸标准是推动光通信行业发展的重要一环。
5. 个人观点和理解在我看来，lc收发一体光模块的接口尺寸标准对整个光通信行业的发展至关重要。
与其它类型光模块相比，lc收发一体光模块在尺寸标准化方面具有优势，能够更好地适配各类光通信设备。
标准化设计也有助于简化生产流程，提高产品质量，减少不必要的资源浪费。
我认为制定合理的接口尺寸标准应该成为光通信行业的共识，以推动整个产业的可持续发展。
6. 总结本文从lc收发一体光模块的基本概念出发，探讨了其接口尺寸标准对光通信技术发展的重要性，并共享了个人观点和理解。
通过对接口尺寸标准与行业发展的关系进行分析，不难得出结论：合理的接口尺寸标准对于推动光通信行业的发展和创新至关重要。
光纤的接口标准(一)光纤的接口标准1. 什么是光纤接口标准？光纤接口标准是指用于连接光纤设备和光纤的规范化接口。
它定义了数据传输的物理连接方式、光信号的传输特性以及通信设备之间的兼容性要求。
2. 光纤接口标准的分类光纤接口标准一般分为以下几大类：•光纤连接器标准：定义了光纤连接器的形状、尺寸和光纤的插拔方式。
常见的光纤连接器标准有SC、LC、FC等。
•光纤插座标准：规定了光纤插座的形状和尺寸，用于固定光纤连接器。
•光纤跳线标准：规定了连接光纤设备之间所使用的光纤跳线的技术参数和兼容性要求。
•光纤模块标准：定义了光纤模块的尺寸、接口类型和兼容性要求，常见的光纤模块标准有SFP、GBIC等。
•光纤交换机标准：规定了光纤交换机的光纤接口类型、接口速率和兼容性要求。
3. 光纤接口标准的重要性光纤接口标准的制定对于光纤通信的发展和应用具有重要意义：•互操作性：光纤接口标准确保了不同厂家生产的光纤设备可以相互连接和通信，提高了设备的互操作性。
•兼容性：通过遵守光纤接口标准，光纤设备可以实现不同速率和接口类型的兼容，方便用户根据需求进行升级和扩展。
•稳定性：光纤接口标准为光纤通信提供了稳定的物理连接，减少了信号损耗和干扰，提高了系统的稳定性和可靠性。
4. 光纤接口标准的发展趋势随着光纤通信技术的不断发展，光纤接口标准也在不断演进和更新。
以下是一些光纤接口标准的发展趋势：•高速化：随着数据传输需求的增加，光纤接口标准正朝着更高的速率发展，如40Gbps、100Gbps等。
•紧凑化：为适应高密度布线环境，光纤接口标准正在朝着更小、更紧凑的方向发展，如LC连接器取代了较大的SC连接器。
•多功能化：光纤接口标准不仅考虑光纤信号的传输，还将逐渐融合电力供应、传感器等功能，实现多功能一体化。
5. 结论光纤接口标准是光纤通信领域中至关重要的一环。
遵守光纤接口标准可以确保设备的互操作性、兼容性和稳定性，促进光纤通信技术的发展和应用。
光模块的技术参数2007-12-06 17:151、光模块传输数率：指每秒传输比特数，单位Mb/s或Gb/s。
2、光模块发射光功率和接收灵敏度：发射光功率指发射端的光强，接收灵敏度指可以探测到的光强度。
两者都以dBm为单位，是影响传输距离的重要参数。
光模块可传输的距离主要受到损耗和色散两方面受限。
损耗限制可以根据公式：损耗受限距离＝（发射光功率-接收灵敏度）/光纤衰减量来估算。
光纤衰减量和实际选用的光纤相关。
一般目前的光纤可以做到1310nm波段km，1550nm 波段km甚至更佳。
50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。
对于百兆、千兆的光模块色散受限远大于损耗受限，可以不作考虑。
3、10GE光模块遵循的标准，传输的距离和选用光纤类型、光模块光性能相关。
4、饱和光功率值指光模块接收端最大可以探测到的光功率，一般为-3dBm。
当接收光功率大于饱和光功率的时候同样会导致误码产生。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
5、传输距离光模块的传输距离分为短距、中距和长距三种。
一般认为2km及以下的为短距离，10～20km的为中距离，30km、40km及以上的为长距离。
光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。
损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。
色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。
因此，用户需要根据自己的实际组网情况选择合适的光模块，以满足不同的传输距离要求。
6、中心波长中心波长指光信号传输所使用的光波段。
目前常用的光模块的中心波长主要有三种：850nm波段、1310nm波段以及1550nm波段850nm波段：多用于短距离传输1310nm和1550nm波段：多用于中长距离传输光纤光模块应用特性和检测参数值的参考1引言今天，以太网技术已成为局域网中不可或缺、暂时还无可取代的技术。
光纤连接规范和流程
光纤连接是在网络和通信中常见的一项操作。
为了确保连接的
成功和稳定性，以下是光纤连接的规范和流程。
连接规范
准备工作
- 确保所有设备和光纤线材处于良好状态。
- 清理并检查连接端口，确保无尘和杂物。
线缆连接
1. 确定正确的光纤类型（单模或多模）和接口类型（SC、LC、FC 等）。
2. 将光纤线材精确地插入设备的光纤接口中，确保插头完全进
入接口。
3. 用适当的力度旋转插头，使其顺畅地与接口连接。
4. 适当固定光纤线材，避免弯曲和拉力。
光纤信号测试
1. 使用光纤测试仪器来测试连接的信号强度和质量。
2. 检查光纤连接是否正常传输数据。
3. 如有需要，调整连接或更换损坏的光纤。
标记和记录
1. 对每个成功的光纤连接进行标记，以便于识别和管理。
2. 在记录中详细描述每个连接的位置、设备和测试结果。
连接流程
1. 确定连接的起始点和终点。
2. 进行准备工作，确保设备和光纤线材的正常状态。
3. 根据连接规范，插入光纤线材并进行固定。
4. 使用光纤测试仪器测试连接的信号强度和质量。
5. 如果连接成功，则进行标记和记录。
6. 如果连接有问题，检查并调整连接，如有必要，更换光纤线材。
7. 完成后进行总结和记录。
以上是光纤连接的规范和流程。
遵循这些步骤可以确保光纤连接的成功和稳定。
请在实际操作中参考对应设备的具体说明书和操作手册，并确保安全和正确操作。
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号λ“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
M33ＹＤ／Ｔ ９８６－１９９８ １９９８－１２－０７发布 １９９９－０６－０１实施 中华人民共和国信息产业部 发 布中华人民共和国通信行业标准１５５Ｍｂ／ｓ 和 ６２２Ｍｂ／ｓ光收发合一模块技术条件 155Mb/s and 622Mb/s Technical conditions optical transceiver module（） １５５Ｍｂ／ｓ和６２２Ｍｂ／ｓ光收发合一模块技术条件 155Mb/s and 622Mb/s Technical conditions of optical transceiver module ＹＤ／Ｔ ９８６－１９９８ 目次前言 (II)1 范围 (1)2 引用标准 (1)3 术语和符号 (1)4 光收发合一模块技术要求 (2)5 光收发合一模块的测试方法 (4)6 检验和试验 (7)7 其他 (7)附录A （标准的附录) 光收发合一模块的外形尺寸和管脚排列 (10)ＹＤ／Ｔ ９８６－１９９８ 前言本标准参照国际电信联盟标准ＩＴＵ－Ｔ Ｇ．９５７与同步数字体系有关的设备和系统的光接口１９９４国际电工委员会标准ＩＥＣ－７４７－５分立半导体器件和集成电路－光电子器件 本标准规定了１５５Ｍｂ／ｓ和６２２Ｍｂ／ｓ光收发合一模块的技术条件测试方法本标准由邮电部电信科学研究规划院提出并归口本标准主要起草人中华人民共和国通信行业标准１ 范围 本标准规定了155Mb/s 和622Mb/s 光收发合一模块的技术条件测试方法本标准适用于155Mb/s 和622Mb/s 光收发合一模块的设计检验及使用通过在本标准中引用而构成为本标准的条文所示版本均为有效使用本标准的各方应探讨使用下列标准最新版本的可能性１９９７同步数字体系光缆线路系统测试方法 YD/T 7011993光接收组件测试方法 ITU-T G.825 基于同步数字体系的数字网络中抖动和漂移的控制 ITU-T G.957 与同步数字体系有关的设备和系统的光接口 ITU-T G.958 基于同步数字体系的光缆数字线路系统 IEC-747-5 分立半导体器件和集成电路-光电子器件 MIL-STD-883 微电子器件试验方法和程序 Bellcore FR-NWT-000796 光纤传输系统可靠性保证的一般要求 Bellcore TA-NWT-000983 环路用光电器件的可靠性保证惯例 Bellcore TR-NWT-000253 SONET 传输系统 ３ 术语和符号 ３．１ 术语３．１．１ 工作波长根据光纤通信系统设计考虑的模式噪声即为特定应用场合和传输速率下的系统工作波长范围工作波长指要求光发送部分光源的发射光波长及其范围工作波长指光探测器件的响应波长范围对于光发送部分是可接收输入电调制信号的码速率３．１．３ 平均发送功率光发送部分在所规定比特率的电调制信号调制下正常工作时的平均发送光功率1３．１．５ 眼图模板光发送部分脉冲形状特性包括上升时间上过冲这些都必须用一个S点的发送眼图模板来进行规范为了评价这些发送信号而且还要考虑上过冲和下过冲限制３．１．６ 预偏置电流光发送部分中采用激光器作光源时给激光器预先提供一个阈值电流附近的直流电流比特差错率达到1¹â½ÓÊÕ²¿·ÖËùÄܽÓÊÕµÄ×îСƽ¾ùÊäÈë¹â¹¦Âʱí5³ö³§Ö¸±êÓ¦ÓÅÓÚ±íÖÐÖ¸±ê3dB±ÈÌزî´íÂÊ´ïµ½1¹â½ÓÊÕ²¿·Ö¿ÉÒÔ½ÓÊÕµÄ×î´óƽ¾ùÊäÈë¹â¹¦Âʹâ½ÓÊÕ²¿·ÖÓ¦¾ßÓÐÎÞ¹â¸æ¾¯ÐźÅÊä³ö¶Ë¹â½ÓÊÕ²¿·Ö·¢³öÎÞ¹â¸æ¾¯Ê±Ëù¶ÔÓ¦µÄÊäÈë¹â¹¦ÂÊΪÎÞ¹â¸æ¾¯¹â¹¦Âʵ±¹â½ÓÊÕ²¿·ÖµÄÊäÈë¹â¹¦ÂÊϽµÖÁÎÞ¹â¸æ¾¯ÐźÅÊä³ö¶ËÓÉÂß¼-电平转换成逻辑电平时已经处于无光告警下的光接收部分10Ëù¶ÔÓ¦µÄÊäÈë¹â¹¦ÂÊΪÎÞ¹â¸æ¾¯ÉÏÏ޹⹦ÂÊ３．２ 符号 表 1 参数名称及符号参数名称符号单位工作波长µ÷ÖÆËÙÂÊM Mbit/s消光比EX dB预偏置电流I B mA上升时间t r ps下降时间t f ps平均发送功率P0dBm光谱宽度 nm光接收部分灵敏度S dBm光接收部分最小过载点P max dBm 无光告警上限P r dBm 光功率下限P f dBm抖动容限J TOL UI４ 光收发合一模块技术要求 ４．１ 光收发合一模块的分类 ４．１．１ 按距离分类如下： 表 2 光收发合一模块按距离分类类型局内短距离中距离长距离距离(km) 15 60 ４．１．２ 按管脚输出功能分类如下一路无光告警输出表3类型发射部分功能接收部分功能2R 差分数据输入激光器功率监控一路无光告警输出3R 差分数据输入激光器功率监控差分时钟输出４．２ 光收发合一模块的技术要求 ４．２．１ 基本要求+5V或-5.2V+5V和-5.2Vb) 信号输入输出为PECL0V或-0.8Vc) 光接口为标准FC型d) 推荐外形尺寸符合标准的附录A图A2要求１３６０ １２６１１３３５ １４８０RMS40 7.7 4 -20dB谱宽nm 1158 558.2 10080应用距离局内短距离中距离长距离工作波长范围nm 12611580 12961580 光源类型MLM LED MLM SLM MLM SLM MLM SLM 输出谱宽 ｎｍ ３５ ２．０ -20dB 1 1 输出平均光功率dBm 158 +2 +2 消光比dB 8.2 10 输出光眼图符合G.957和TR-NWT-000253灵敏度1)dBm 23 28 28 28 最小过载点dBm 8 8 8 8 抖动容限符合G.825注意参考接入网标准确定以下各项的技术要求出厂指标应优于表中指标3dBabc±êÇ©dÔËÊäe５ 光收发合一模块的测试方法 ５．１ 测试条件 abcd５．２ 光发送部分 由光源器件和采用集成工艺制作的相关电路构成激光器特性的工作波长-20dB谱宽对单纵模激光器而言其测试方法见YD/T 701ÆäÖбíÕ÷¹âµç¶þ¼«¹ÜÌØÐÔµÄÏìÓ¦²¨³¤½áµçÈÝϽµÊ±¼äÆäPIN光电器件的测试方法见YD/T 702５．４．２ 测试步骤 按照图1所示测试配置连接好测试系统b155.520Mbit/s或622.080Mbit/sÊý×ÖÐźÅÉ趨ÔÚPECL电平采用223-1的伪随机序列cÄ£¿é¹âÊä³öβÏËÓë·ûºÏG.957的光参考接收机连接d²¢°´²»Í¬±ÈÌØÂʵÄÑÛͼģ°åÀ´ÅжÏÆäÊÇ·ñ·ûºÏÒªÇó±»²âÄ£¿é５．５ 平均发送光功率测试 ５．５．１ 测试配置如图１所示按图1准备好测试系统在适配器后S点用光功率计测量光发送部分的出纤光功率５．６．２ 测试步骤 按图1准备好测试系统bµ÷Õûʾ²¨Æ÷»ùÏßÒÔ±ãÒ×ÓÚÅжÏ将示波器上输入通道设置为示波器显示出眼图信号 分别读取眼图上线和眼图下线的电压值V AeEX=10log(V A/V B)注能够直接测试消光比的示波器按图1准备好测试系统从示波器上直接读出消光比５．７．１ 光发送部分的预偏置电流需给出被测模块光发送部分的电流电压转换系数５．７．３ 测试步骤 按图1准备好测试系统bÈ»ºó¸ù¾Ý±»²âÄ£¿é¹â·¢ËͲ¿·Ö¸ø³öµÄµçÁ÷µçѹת»»ÏµÊý５．８ 功率监测 本条款测试内容适用于具有功率监测功能的光收发合一模块该电压量在一个给定的范围内变化超过此范围时 ５．８．２ 测试配置如图１所示aʹ²âÊÔϵͳ½øÈëÕý³£¹¤×÷״̬用直流电压表测量光发送部分的功率监控电压检测端的直流电压值以判断光发送部分工作是否正常５．９．１ 测试配置如图１所示 按图1准备好测试系统b¹Û²ìʾ²¨Æ÷±ä³ÉÒ»Ìõ»ùÏßc±íÃ÷Ä£¿é¹â·¢ËͲ¿·Ö¹Ø¶Ï¹¦ÄÜÕý³£５．１０．２ 测试步骤 按照图2所示测试配置连接好测试系统622.080Mb/s将传输分析仪发送部分的时b155.520Mb/s或钟频率设定在相应值或ECL NRZ码型输出输入阻抗均为50c¹â¿É±äË¥¼õÆ÷µ÷ÕûÔÚÊʵ±Î»ÖÃ将被测光收发合一模块插入测试盒使测试系统处于正常工作状态 调节传输分析仪接收部分的相位及阈值f¼õС±»²âÄ£¿éµÄÊäÈë¹â¹¦ÂÊ10-10５．１１ 过载光功率测试 ５．１１．１ 测试配置如图２所示aʹ²âÊÔϵͳ½øÈëÕý³£¹¤×÷״̬缓慢调节光可变衰减器直至误码率达到1cËù²âµÃÖµ¼´Îª±»²âÄ£¿é¹â½ÓÊÕ²¿·ÖµÄ¹ýÔع⹦ÂÊ误码测试５．１２ 无光告警测试 ５．１２．１ 测试配置如图２所示a ʹ²âÊÔϵͳ½øÈëÕý³£¹¤×÷״̬将直流电压表接入被测模块光接收部分的正向无光告警信号输出端0 c ʹµÃ¹â½ÓÊÕ²¿·ÖµÄÊäÈë¹â¹¦ÂÊϽµ01²â³ö´ËʱµÄÊäÈë¹â¹¦ÂÊd µ÷½Ú¹â¿É±äË¥¼õÆ÷µ±µçѹ±íָʾֵÓÉÂß¼-电平转向逻辑电平时即为无光告警上限光功率按照GB/T 16814标准第5章测试方法进行测试首先确定被检样品数６．１．２ 光收发合一模块的检验方法可按照本标准中第５章所规定的测试方法进行表6 光收发合一模块试验的基本要求标题 试验项目 引用标准 试验方法变频振动MIL-STD-883-2007.11500G 0.5ms 6方向机 械 完 整 性碰撞冲击 MIL-STD-883-200220G2000Hz 3方向5000h耐 久 性 低温存储-402000h特 殊 试 验 抗静电阈值BellcoreTA-NWT-000983按人体模型 光收发合一模块光发送部分输出平均光功率变化超过为不合格 １５５Ｍｂ／ｓ光收发合一模块接收部分灵敏度劣化超过1dB 622Mb/s 光收发合一模块接收部分灵敏度劣化超过2dB７ 其他 ７．１ 使用说明书 使用说明书是正确使用光收发合一模块的指南a ÐͺÅ反映光收发合一模块性能的主要技术指标 基本的原理框图de¹Ü½Å¹¦ÄÜ使用注意事项７．２ 标志运输及贮存 ７．２．１ 标志 光收发合一模块外表面应有标志但其内容应满足如下要求 标明光收发合一模块的制造厂家 光收发合一模块的型号cÆäÐòºÅ¿É×·ËݲúÆ·µÄÉú²úÈÕÆڵȲÉÓõ¥¼þ°ü×°»ò¶à¼þ°ü×°µ«°ü×°Ó¦Âú×ãÈçÏ»ù±¾ÒªÇó±êÃ÷ÓвúÆ·ÌØÕ÷µÄ±êʶÐͺŵØÖ·²úÆ·³ö³§ÈÕÆÚ·Àѹ´ëÊ©７．２．３ 运输 可由生产厂以产品运输安全为目的制订可操作的规范或要求贮存温度范围应满足-25+70附录Ａ （标准的附录） 光收发合一模块的外形尺寸和管脚排列 A1 光收发合一模块的管脚排列如图A1所示1-RXV ee2-RO4-SD6-TXVcc8-TDＮＣ－１８ 1-RXV eeＮＣ－１８ 1-RXV ee图A 光收发合一模块三种管脚排列图A1中符号的意义如下表A1所示+表A1TXVcc 发射部分正电源CLK 接收部分正向时钟输出TD 发射部分正向数据输入CLKN 接收部分反向时钟输出TDN 发射部分反向数据输入NC 空脚A2 光收发合一模块外形尺寸如图A2所示图A2 光收发合一模块两种外形尺寸图。
