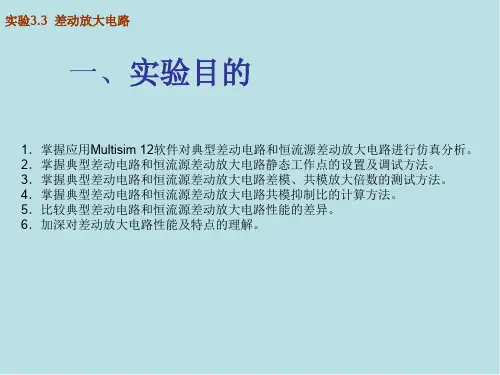

一、实验目的
1．掌握应用Multisim 12软件对典型差动电路和恒流源差动放大电路进行仿真分析。 2．掌握典型差动电路和恒流源差动放大电路静态工作点的设置及调试方法。 3．掌握典型差动电路和恒流源差动放大电路差模、共模放大倍数的测试方法。 4．掌握典型差动电路和恒流源差动放大电路共模抑制比的计算方法。 5．比较典型差动电路和恒流源差动放大电路性能的差异。 6．加深对差动放大电路性能及特点的理解。
实验3.3 差动放大电路
四、计算机仿真实验内容
图2-60 差动放大电路仿真电路
图2-61 典型差动放大电路调零电路
实验3.3 差动放大电路

multisim仿真教程 差动放大器

multisim仿真教程 差动放大器
共模电压放大倍数1单端输出方式当输入共模信号时若为单端输出则有ecepbebcic1c2c12rr2rr211rrr?uuaa?2双端输出方式若为双端输出在理想情况下0uuaioc实际上由于元件不可能完全对称因此ac也不会绝对等于零

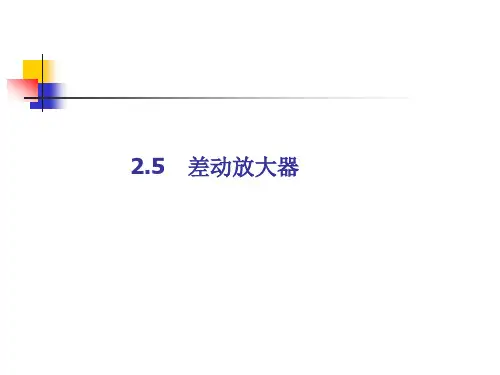

2.5 差动放大器
2.5.1 差动放大器电路结构
图2.5.1是差动放大器的基本结构。 它 由两个元件参数相同的基本共发射放大电路 组成。当开关K拨向左边时，构成典型的差 动放大器。调零电位器RP用来调节VT1(VT1)、
VT2(VT2 )管的静态工作点 ，使得输入信号 Ui＝0时，双端输出电压UO＝0。RE(RE)为两 管共用的发射极电阻， 它对差模信号无负 反馈作用，因而不影响差模电压放大倍数， 但对共模信号有较强的负反馈作用，故可 以有效地抑制零漂，稳定静态工作点。

图2.5.1 差动放大器原理电路
在 设 计 时 ， 选 择 VT1、、VT2 特 性 完 全 相 同 ， 相应的电阻也完全一致，调节电位器RP的位置
1. 差模电压放大倍数 当差动放大器的发射极电阻RE足够大，或
采用恒流源电路时，差模电压放大倍数Ad由输 出端方式决定，而与输入方式无关。
（1）双端输出方式
RE＝∞，RP在中心位置时，
Ad
△UO △Ui
RB
βRC
rbe
1(1 2
β)RP
图2.5.3 双端输出波形
（2）单端输出方式
Ad1
△U C1 △U i
AC
△U O △U i
0
实际上由于元件不可能完全对称，因此 AC也不会绝对等于零。
2.5.4 共模抑制比CMRR
为了表征差动放大器对有用信号（差模信
号）的放大作用和对共模信号的抑制能力，通

Multisim仿真-电路分析PPT演示课件

Multisim仿真-电路分析PPT演示课件
•4
5.1 基尔霍夫定律
注意电流的方向、参考方向 电流表内阻在表旁；双击可以更改Mode(DC/AC)
•5
5.1 基尔霍夫定律
2. KVL
•6
5.2 节点电压法
节点电压法：对所有独立节点列KCL方程组，求解。 当电路结构复杂时，计算困难！
•7
5.2 节点电压法
用仿真方法可以顺利解决这一问题。
等效电阻为二者之比。
•12
5.6 RC一阶电路
方波作为信号源。
•13
5.6 RC一阶电路
示波器上读时间常数。
•14
5.7 谐振电路仿真
作业：
进行RLC串联电路频响仿真 要求： （1）参数自定（提示：交流信号源不必设置） （2）仿真内容包括幅频、相频特性，给出相应图示 （3）实验分析品质因数与选频作用 （4）仿真独立写一个报告，A4打印，不得超过4页 （5）若发现雷同则雷同报告一律计零分
•2
第5章 Multisim应用于电路分析
5.1 基尔霍夫定律 5.2 节点分析法 5.3 叠加原理 5.4 戴维南及诺顿等效电路 5.5 最大功率传输 5.6 过渡过程仿真 5.7 谐振电路仿真 5.8 三相电路仿真 5.9 二端口网络
•3
5.1 基尔霍夫定律
1. KCL 电压表和电流表：Place/Component/Indicators
•16
5.8 三相电路仿真
三相星形联结电路仿真
•17
5.8 三相电路仿真
电流表、电压表模式更改：AC 仿真
开关设置
•18
5.8 三相电路仿真
各表显示的数值：线电压、相电压、线电流=相电 流、中性线电流（约等于零）
•19
添加直流电压表，仿真。

基于Multisim 的差动放大电路的仿真分析

基于Multisim 的差动放大电路的仿真分析

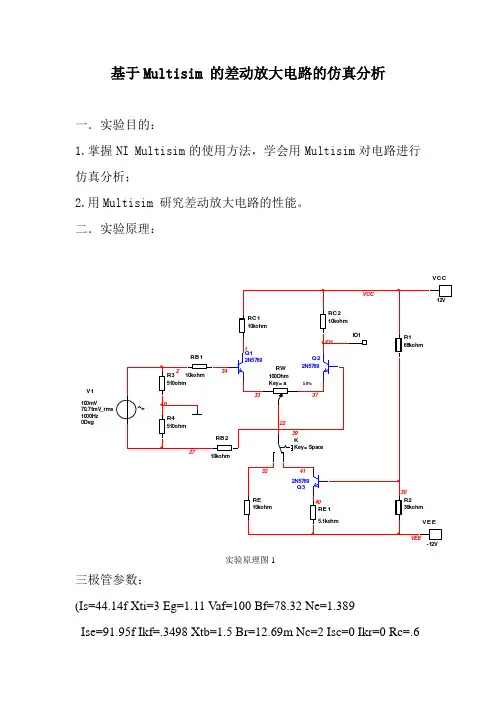

基于Multisim 的差动放大电路的仿真分析一．实验目的：1.掌握NI Multisim的使用方法，学会用Multisim对电路进行仿真分析；2.用Multisim 研究差动放大电路的性能。

二．实验原理：实验原理图1三极管参数：(Is=44.14f Xti=3 Eg=1.11 Vaf=100 Bf=78.32 Ne=1.389Ise=91.95f Ikf=.3498 Xtb=1.5 Br=12.69m Nc=2 Isc=0 Ikr=0 Rc=.6Cjc=2.83p Mjc=86.19m Vjc=.75 Fc=.5 Cje=4.5p Mje=.2418 Vje=.75 Tr=1.073u Tf=227.6p Itf=.3 Vtf=4 Xtf=4 Rb=10)如图1所示的电路为差动放大电路，它采用直接耦合方式，当开关K 打向左边时是长尾式差动放大电路．开关K 打向右边时是恒流源式差动放大电路。

在长尾式差放电路中抑制零漂的效果与共模反馈电阻Re的数值有密切关系，Re愈大，效果愈好。

但Re 愈大，维持同样工作电流所需要的负电压Vee 也愈高这在一般的情况下是不合适的，恒流源的引出解决了上述矛盾。

在三极管的输出特性曲线上，有相当一段具有恒流源的性质，即当Uce 变化时,Ic电流不变。

图1中Q3管的电路为产生恒流源的电路，用它来代替长尾电阻Re ，从而更好地抑制共模信号的变化，提高共模抑制比。

三．差动放大电路的仿真分析⑴静态分析1.调节放大器零点在测量差放电路各性能参量之前，一定要先调零。

信号源Ⅵ不接人。

将放大电路输入端A、B与地短接，接通±12 V的直流电源，用万用表的直流电压档测量输出电压Ucl、Uc2，调节晶体管射极电位器Rw ，使万用表的指示数相同，即调整电路使左右完全对称，此时Uo=0，凋零工作完毕。

2.直流工作点分析理论值：(R3+RB1)Ib+0.7+0.5RW(1+β)Ib+2(1+β)Ib=12 Ib×RC1+Uce+0.5RW+2(1+β)Ib=Vcc-Vee在上述方程中代入数据得：Ib≈0.0071mAUce≈7.11VUbe≈0.63VQ1、Q2和Q3管的静态工作点分析从直流分析结果中看出，三极管Q1基一射电压U2 ≈ 0．6 V，集一射电压 Uce≈ 7．13 V，Q1管工作在放大区。

利用Multisim软件分析差动放大器静态工作点电压放大倍数输入电阻输出电阻的仿真方法

利用Multisim软件分析差动放大器静态工作点电压放大倍数输入电阻输出电阻的仿真方法

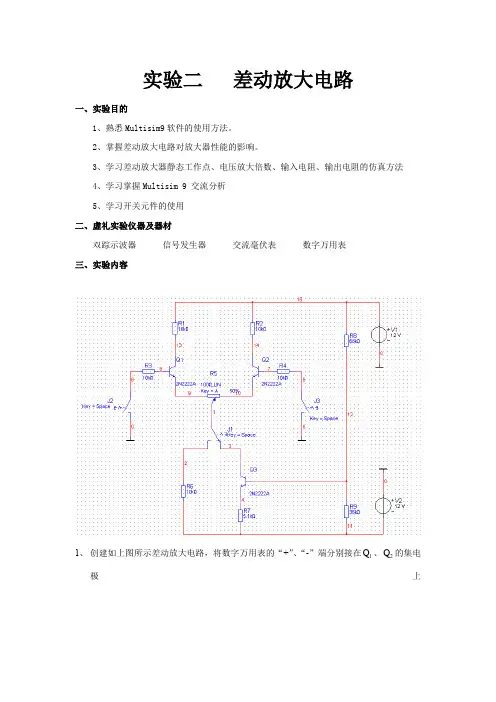

实验二 差动放大电路
