10KV交联电缆终端头型号规格

10KV交联电缆户内、外终端和中间连接产品说明:该产品广泛运用于6KV-10KV交联电缆的末端处理和中间连接,可分为单芯、三芯等产品。

户内终端安装的推藨开距600mm,根据用户的不同需要还有开距800mm、1000mm的产品;户外终端安装的推藨开距为800mm,但根据用户的不同需要还有开距600mm、1000mm。

型号名称适用电缆截面积(mm2)10KVPSNY-1/110KV交联电缆热缩型户内终端头(单芯) 25-5010KVPSNY-1/2 70-240 10KVPSNY-1/3 150-240 10KVPSNY-1/4 300-40010KVRSWY-1/110KV交联电缆热缩型户外终端头(单芯) 25-5010KVRSWY-1/2 70-120 10KVRSWY-1/3 150-240 10KVRSWY-1/4 300-40010KVRSJY-1/110KV交联电缆热缩型中间连接头(单芯) 25-5010KVRSJY-1/2 70-120 10KVRSJY-1/3 150-240 10KVRSJY-1/4 300-40010KVRSNY-3/110KV交联电缆热缩型户内终端头(三芯) 25-5010KVRSNY-3/2 70-120 10KVRSNY-3/3 150-240 10KVRSNY-3/4 300-40010KVRSWY-3/110KV交联电缆热缩型户外中间头(三芯) 25-5010KVRSWY-3/2 70-120 10KVRSWY-3/3 150-240 10KVRSWY-3/4 300-40010KVRSJY-3/110KV交联电缆热缩型中间连接头(三芯) 25-5010KVRSJY-3/2 70-120 10KVRSJY-3/3 150-240欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求。

.10KV电力电缆热缩型终端头制作及验收一、施工准备1．人员组织（表一）2．所需工具（表二）3．所需材料（表三）..2 m 2 2..二、热缩工序流程图电缆测试剥切外护套剥内垫层剥铠装固定三叉手套焊接地线包绕热熔胶带分芯线固定应力管固定绝缘管剥铜屏蔽层、半导体层压接端子安装固定填写安装技术记录固定相色管电气性能测试图1 10KV交联聚乙烯电力电缆户内终端头制作工序流程图三、冷缩工序流程图电缆测试剥切外护套剥铠装剥内垫层包绕热熔胶带固定三叉手套分芯线焊接地线固定应力管压接端子固定绝缘管剥铜屏蔽层、半导体层固定三、单孔防雨罩固定相色管电气性能测试固定相色管填写安装技术记录安装固定..图2 10KV交联聚乙烯电力电缆户外终端头制作工序流程图四、户内热缩型电缆终端头操作要领）电缆测试：1 兆欧表测量绝缘电阻，一般应大于5000MΩ。

制作前用2500V 2）剥切外护套：、户外头由末所示尺寸，户内头由末端量取550mm用电缆夹将电缆垂直固定，按图3①，剥去外护套。

端量取750mm②④③30 20750户内550户外·图 3电缆终端头剥切示意图..①PVC护套②铠装带③内垫层④铜屏蔽层3）剥铠装：从外护套断口处量取30mm铠装保留，用铜扎线绑扎3道，其余剥除。

4）剥内垫层：在铠装断口处向末端保留20mm内垫层，其余剥除。

5）分芯线：割弃线芯间填充物，把线芯小心分开。

6）焊接地线：用砂布打光铠装上的接地线焊区。

取铜纺织地线，用砂布将两端打光，一端牢固的焊在铠装上，另一端分成三股，分别焊在三根芯线的铜屏蔽带上，焊接处表面应平整光滑无虚焊。

7）包绕热熔胶带：在三叉根部从内垫层外缘至外护套10mm处用半迭法包缠热熔胶带长约65mm，形似橄榄状最大处直径大于电缆外径约15mm。

8）固定三叉手套：将三叉手套套入三叉根部，由手指根部依次向两端加热固定。

9）剥半导体层铜屏蔽层：..由手套手指根部量取55mm铜屏蔽层，其余剥除。

电缆头型号一、热缩指套热缩指套用于电缆分叉处的绝缘和密封保护，热缩指套分为二芯、三芯、四芯、五芯。

产品技术指标序号内容单位指标绝缘隔油1硬度邵氏≥90≥902抗张强度MPa≥11≥123断裂伸长度%≥300≥2504热老化120℃168h K1＞0.8K2＞0.7K1＞0.8K2＞0.75体积电阻系数Ω·cm≥1014≥10146耐油性70℃电缆油168hK1＞0.8K2＞0.7二、硅橡胶连接盒1硅橡胶电气接点防护盒产品特点1、进口硅橡胶原料，产品寿命>20年；2、HTV固态高温硫化成型工艺：厚度2.5--3mm；3、绝缘性能优异，绝缘强度≥20 kV/mm；4、耐高低温，可在-50℃~200℃度范围内使用；5、耐爬电性、高柔韧性、抗撕裂；6、抗紫外线、耐老化，适于户外长期运行条件；7、可提供红、黄、绿、黑相色；8、不影响电气的温升。

工艺特点1、安装简捷、迅速；2、扣接结构便于检修时拆装重复使用；3、适用于变压器高、低压侧多规格导线、母排、电缆等进出线。

使用特点1、防止树枝等异物搭接或小动物造成短路故障；2、完善全绝缘线路电气设备接点的绝缘防护；3、消除酸雨对接点的腐蚀，杜绝由此引发的运行故障；4、防止因电气接点裸露造成的人身伤亡；5、兼有防窃电功能、相序识别特点。

三、硅橡胶连接盒2硅橡胶电气接点防护盒产品特点1、进口硅橡胶原料，产品寿命>20年；2、HTV固态高温硫化成型工艺：厚度2.5--3mm；3、绝缘性能优异，绝缘强度≥20 kV/mm；4、耐高低温，可在-50℃~200℃度范围内使用；5、耐爬电性、高柔韧性、抗撕裂；6、抗紫外线、耐老化，适于户外长期运行条件；7、可提供红、黄、绿、黑相色；8、不影响电气的温升。

工艺特点1、安装简捷、迅速；2、扣接结构便于检修时拆装重复使用；3、适用于变压器高、低压侧多规格导线、母排、电缆等进出线。

使用特点1、防止树枝等异物搭接或小动物造成短路故障；2、完善全绝缘线路电气设备接点的绝缘防护；3、消除酸雨对接点的腐蚀，杜绝由此引发的运行故障；4、防止因电气接点裸露造成的人身伤亡；5、兼有防窃电功能、相序识别特点。

10kv电力电缆熔接中间头技术参数随着电力行业的发展，10kv电力电缆熔接中间头在输电系统中的应用越来越广泛。

作为一种重要的连接器件，它不仅保证了电力电缆的正常运行，而且在很大程度上影响着电力系统的安全性、可靠性和稳定性。

本文将对10kv电力电缆熔接中间头的基本概念、技术参数、应用场景、操作步骤与注意事项等方面进行详细介绍。

一、10kv电力电缆熔接中间头的基本概念10kv电力电缆熔接中间头是一种用于连接两根电缆的设备，通过熔接技术使电缆间的导体连接在一起，从而实现电力传输。

它具有较高的导电性能、机械强度和防水性能，能在恶劣环境下长期稳定工作。

二、10kv电力电缆熔接中间头的技术参数1.适用电缆规格：根据实际需求，10kv电力电缆熔接中间头可适用于不同规格的电缆。

2.熔接方式：采用热缩套管保护熔接部位，确保连接牢固可靠。

3.绝缘材料：选用高品质的绝缘材料，具有良好的绝缘性能和抗老化性能。

4.防护套管：采用耐高压、抗磨损、抗老化的防护套管，保护熔接部位不受外界环境影响。

5.连接强度：10kv电力电缆熔接中间头的连接强度不低于电缆本身的强度。

三、10kv电力电缆熔接中间头的应用场景1.电缆线路的延长：当电缆线路需要延长时，可通过10kv电力电缆熔接中间头连接新的电缆。

2.电缆线路的分支：在电缆线路中，可通过10kv电力电缆熔接中间头实现电缆的分支连接。

3.电缆设备的维修与更换：当电缆设备出现故障需要维修或更换时，可通过10kv电力电缆熔接中间头连接新的电缆。

四、10kv电力电缆熔接中间头的操作步骤与注意事项1.准备工作：根据实际需求选择合适的10kv电力电缆熔接中间头，准备好熔接设备及工具。

2.电缆切割：切割电缆，使电缆端面平整、无毛刺和氧化层。

3.导体处理：清理电缆导体表面的氧化层和油污，确保导体干净、光滑。

4.熔接：将处理好的电缆导体放入熔接机中，按照熔接程序进行熔接。

5.热缩保护：熔接完成后，立即用热缩套管对熔接部位进行保护。

详细说明
电力电缆热缩附件型号规格及表示方法
例子: 1.“WSY-10/1.3"表示10KV 交联聚乙烯电缆户外热缩终端，适用于界面为150-240mm 2
的单芯电缆。

2."JSY-1/3.2"表示低压橡塑电缆热缩接头，适用于截面为70-120mm 2
的三芯电缆。

10KV 三芯交联电缆热缩附件
10KV 单芯交联电缆热缩附件
10KV 三芯油浸电缆热缩附件
1KV 单芯、二芯、三芯、四芯、五芯、交联电缆热缩终端头
1KV单芯、二芯、三芯、四芯、五芯、交联电缆热缩中间接头
35KV 单芯、三芯交联电缆热缩终端头
35KV 单芯、三芯交联电缆热缩中间接头
10KV 中间接头护套管
1KV 10KV 35KV
10KV 中间接头护套管
TZ-系列热缩支套。

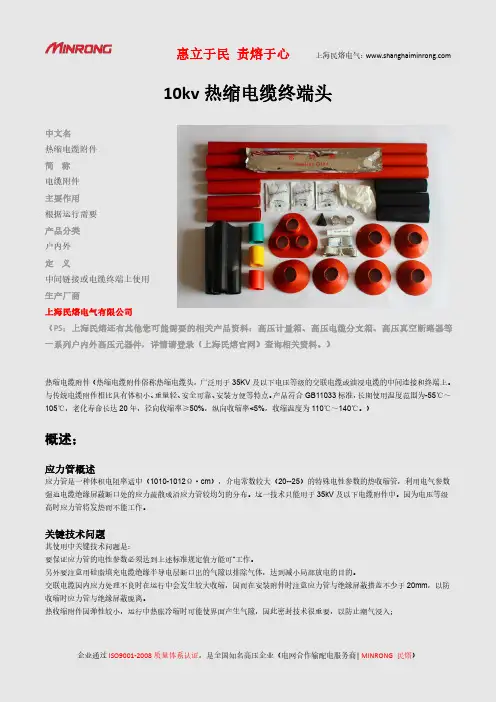

10kv热缩电缆终端头中文名热缩电缆附件简称电缆附件主要作用根据运行需要产品分类户内外定义中间链接或电缆终端上使用生产厂商上海民熔电气有限公司（PS：上海民熔还有其他您可能需要的相关产品资料：高压计量箱、高压电缆分支箱、高压真空断路器等一系列户内外高压元器件，详情请登录（上海民熔官网）查询相关资料。

）热缩电缆附件（热缩电缆附件俗称热缩电缆头，广泛用于35KV及以下电压等级的交联电缆或油浸电缆的中间连接和终端上。

与传统电缆附件相比具有体积小、重量轻、安全可靠、安装方便等特点。

产品符合GB11033标准，长期使用温度范围为-55℃～105℃，老化寿命长达20年，径向收缩率≥50%，纵向收缩率<5%，收缩温度为110℃～140℃。

）概述；应力管概述应力管是一种体积电阻率适中（1010-1012Ω·cm），介电常数较大（20--25）的特殊电性参数的热收缩管，利用电气参数强迫电缆绝缘屏蔽断口处的应力疏散成沿应力管较均匀的分布。

这一技术只能用于35kV及以下电缆附件中。

因为电压等级高时应力管将发热而不能工作。

关键技术问题其使用中关键技术问题是：要保证应力管的电性参数必须达到上述标准规定值方能可*工作。

另外要注意用硅脂填充电缆绝缘半导电层断口出的气隙以排除气体，达到减小局部放电的目的。

交联电缆因内应力处理不良时在运行中会发生较大收缩，因而在安装附件时注意应力管与绝缘屏蔽搭盖不少于20mm，以防收缩时应力管与绝缘屏蔽脱离。

热收缩附件因弹性较小，运行中热胀冷缩时可能使界面产生气隙，因此密封技术很重要，以防止潮气浸入；热缩电缆附件型号电压等级产品名称规格型号电缆截面(mm)单位10KV 热缩户内终端1#NSY-10-3.125---50套2#NSY-10-3.270---120套3#NSY-10-3.3150---240套4#NSY-10-3.4355---500套热缩户外终端1#WSY-10-3.125---50套2#WSY-10-3.270---120套3#WSY-10-3.3150---240套4#WSY-10-3.4300---500套热缩中间接头1#JSY-10-3.125---50套2#JSY-10-3.270---120套3#JSY-10-3.3150---240套4#JSY-10-3.4300---500套35KV 热缩户内终端1#NSY-35-3.150-120套2#NSY-35-3.2150-240套3#NSY-35-3.3300-500套热缩户外终端1#WSY-35-3.150-120套2#WSY-35-3.2150-240套3#WSY-35-3.3300-500套热缩中间接头1#JSY-35-3.150-120套2#JSY-35-3.2150-240套3#JSY-35-3.3300-500套具体型号价格请来电咨询材料及应用所用材料一般为以聚乙烯、乙烯-醋酸乙烯（EVA）及乙丙橡胶等多种材料组分的共混物组成。

10kV交联聚乙烯绝缘电力电缆招标技术规范书石河子天富农电有限责任公司二0一0年八月10kV交联聚乙烯绝缘电力电缆招标技术规范书一、总则⒈投标者必须仔细阅读包括本技术规范书在内的招标文件中的所有条款。

投标者提供的技术规范应符合招标文件所规定的要求。

⒉本技术规范书仅适用于110kV十户滩、明珠变电站10kV出线工程中的10kV交联聚乙烯绝缘电力电缆的招标。

它规定了10kV交联聚乙烯绝缘电力电缆应遵循的基本技术原则，包括10kV交联聚乙烯绝缘电力电缆技术性能、引用标准、使用条件、提供技术文件以及10kV交联聚乙烯绝缘电力电缆的具体技术参数和要求等内容。

⒊提供10kV交联聚乙烯绝缘电力电缆的制造厂商必须具备权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。

投标者应具有设计、制造和提供过与本产品相类似的，或较规定的条件更严格的产品的销售业绩。

⒋本技术规范书如果投标者没有以书面形式对本技术规范的条文提出异议，则意味着卖方提供的产品完全符合本技术规范的要求。

如有异议，应在投标过程中一次性完整地以“对技术规范书的意见和同协议书的差异”为标题的专门章节中加以详细描述。

⒌本技术规范书所使用的标准如遇与投标人所执行的标准不一致时，应按较高标准执行。

⒍本技术规范书经买、卖双方确认后，与合同正文具有同等的法律效力。

⒎本技术规范书中涉及有关商务方面的内容，如与招标文件的第一卷《商务部分》有矛盾时，以《商务部分》为准。

⒏本技术规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。

二、投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。

⒈投标人或制造商应提供本次投标产品的销售记录及相应的最终用户的使用情况证明。

⒉投标人或制造商应提供具有权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。

⒊投标人或制造商应提供具有履行合同所需的技术和主要设备等生产能力的文件资料。

10KV交联电缆户内、外终端和中间连接产品说明:该产品广泛运用于6KV-10KV交联电缆的末端处理和中间连接,可分为单芯、三芯等产品。

户内终端安装的推藨开距600mm,根据用户的不同需要还有开距800mm、1000mm的产品;户外终端安装的推藨开距为800mm,但根据用户的不同需要还有开距600mm、1000mm。

型号名称适用电缆截面积(mm2)10KVPSNY-1/110KV交联电缆热缩型户内终端头(单芯) 25-5010KVPSNY-1/2 70-240 10KVPSNY-1/3 150-240 10KVPSNY-1/4 300-40010KVRSWY-1/110KV交联电缆热缩型户外终端头(单芯) 25-5010KVRSWY-1/2 70-120 10KVRSWY-1/3 150-240 10KVRSWY-1/4 300-40010KVRSJY-1/110KV交联电缆热缩型中间连接头(单芯) 25-5010KVRSJY-1/2 70-120 10KVRSJY-1/3 150-240 10KVRSJY-1/4 300-40010KVRSNY-3/110KV交联电缆热缩型户内终端头(三芯) 25-5010KVRSNY-3/2 70-120 10KVRSNY-3/3 150-240 10KVRSNY-3/4 300-40010KVRSWY-3/110KV交联电缆热缩型户外中间头(三芯) 25-5010KVRSWY-3/2 70-120 10KVRSWY-3/3 150-240 10KVRSWY-3/4 300-40010KVRSJY-3/110KV交联电缆热缩型中间连接头(三芯) 25-5010KVRSJY-3/2 70-120 10KVRSJY-3/3 150-240。

K V交联电缆终端头型规格公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]10KV 交联电缆户内、外终端和中间连接?产品说明:该产品广泛运用于6KV-10KV 交联电缆的末端处理和中间连接,可分为单芯、三芯等产品 。

户内终端安装的推藨开距600mm,根据用户的不同需要还有开距800mm 、1000mm 的产品;户外终端安装的推藨开距为800mm,但根据用户的不同需要还有开距600mm 、1000mm 。

型号 名称适用电缆截面积(mm 2)10KVPSNY-1/1 10KV 交联电缆热缩型户内终端头(单芯)25-50 10KVPSNY-1/2 70-240 10KVPSNY-1/3 150-240 10KVPSNY-1/4 300-400 10KVRSWY-1/1 10KV 交联电缆热缩型户外终端头(单芯)25-50 10KVRSWY-1/2 70-120 10KVRSWY-1/3 150-240 10KVRSWY-1/4 300-400 10KVRSJY-1/1 10KV 交联电缆热缩型中间连接头(单芯)25-50 10KVRSJY-1/2 70-120 10KVRSJY-1/3 150-240 10KVRSJY-1/4 300-400 10KVRSNY-3/1 10KV 交联电缆热缩型户内终端头(三芯)25-50 10KVRSNY-3/2 70-120 10KVRSNY-3/3 150-240 10KVRSNY-3/4 300-400 10KVRSWY-3/1 10KV 交联电缆热缩型户外中间头(三芯)25-50 10KVRSWY-3/2 70-120 10KVRSWY-3/3 150-240 10KVRSWY-3/4 300-400 10KVRSJY-3/1 10KV 交联电缆热缩型中间连接头(三芯)25-50 10KVRSJY-3/2 70-120 10KVRSJY-3/3 150-240 10KVRSJY-3/4 300-400常用热缩电缆头的型号和类型。

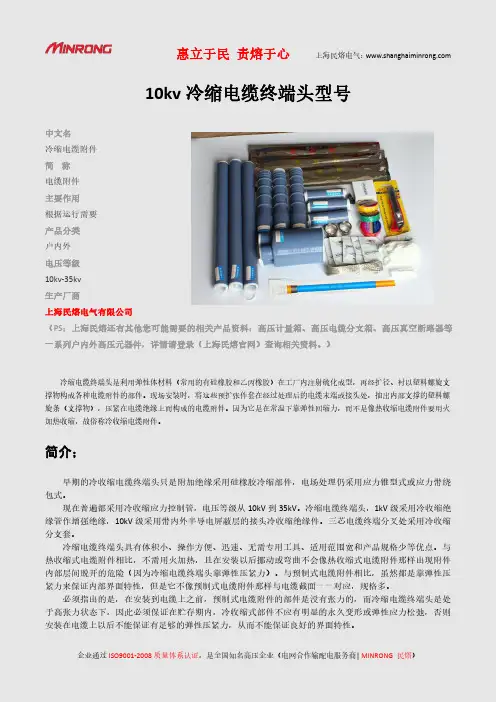

10kv冷缩电缆终端头型号中文名冷缩电缆附件简称电缆附件主要作用根据运行需要产品分类户内外电压等级10kv-35kv生产厂商上海民熔电气有限公司（PS：上海民熔还有其他您可能需要的相关产品资料：高压计量箱、高压电缆分支箱、高压真空断路器等一系列户内外高压元器件，详情请登录（上海民熔官网）查询相关资料。

）冷缩电缆终端头是利用弹性体材料（常用的有硅橡胶和乙丙橡胶）在工厂内注射硫化成型，再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。

现场安装时，将这些预扩张件套在经过处理后的电缆末端或接头处，抽出内部支撑的塑料螺旋条（支撑物），压紧在电缆绝缘上而构成的电缆附件。

因为它是在常温下靠弹性回缩力，而不是像热收缩电缆附件要用火加热收缩，故俗称冷收缩电缆附件。

简介；早期的冷收缩电缆终端头只是附加绝缘采用硅橡胶冷缩部件，电场处理仍采用应力锥型式或应力带绕包式。

现在普遍都采用冷收缩应力控制管，电压等级从10kV到35kV。

冷缩电缆终端头，1kV级采用冷收缩绝缘管作增强绝缘，10kV级采用带内外半导电屏蔽层的接头冷收缩绝缘件。

三芯电缆终端分叉处采用冷收缩分支套。

冷缩电缆终端头具有体积小、操作方便、迅速、无需专用工具、适用范围宽和产品规格少等优点。

与热收缩式电缆附件相比，不需用火加热，且在安装以后挪动或弯曲不会像热收缩式电缆附件那样出现附件内部层间脱开的危险（因为冷缩电缆终端头靠弹性压紧力）。

与预制式电缆附件相比，虽然都是靠弹性压紧力来保证内部界面特性，但是它不像预制式电缆附件那样与电缆截面一一对应，规格多。

必须指出的是，在安装到电缆上之前，预制式电缆附件的部件是没有张力的，而冷缩电缆终端头是处于高张力状态下，因此必须保证在贮存期内，冷收缩式部件不应有明显的永久变形或弹性应力松弛，否则安装在电缆上以后不能保证有足够的弹性压紧力，从而不能保证良好的界面特性。

使用说明；以下对10lv和35kv冷缩电缆终端头和10kv冷缩电缆终端头的结构、安装工艺及注意事项作一简介。

10Kv交联电缆热缩型户内终端头制作10Kv交联电缆热缩型户内终端配套表型号:NSY-10/3x2 适用电缆规格70-120mm2附件名称规格（mm）单位数量三支管Φ90 只 1户内绝缘管Φ35x650 根 3应力控制管Φ30x150 根 3密封管Φ35x150 根 3相色管Φ35x50 根 3填充胶140g 份 1安装说明书份 110kV三芯交联电缆热缩型终端头安装程序1、剥外护套及钢铠用电缆夹将电缆垂直固定，按图1剥外护套（当采用绝缘管长度为800或1000时相应的增加电缆的开剥长度）。

留钢铠30mm，绑扎线，剥除其余钢铠；2、剥除内垫层、分开芯线在钢铠断口处保留20mm内垫层，其余剥除，摘去填充物，分开线芯；3、焊接地线用砂纸打光钢铠上的焊地线区，将地线分别焊在铜屏蔽和钢铠上；4、包绕填充胶在三相分叉处和根部包绕填充胶，使其形状似橄榄状，最大直径大于电缆直径约15mm。

钢铠焊接地线区要包在填充胶内。

5、固定三芯指套将三芯指套套入三叉根部，往下压紧，由中间向两端加热固定。

6、剥除铜屏蔽层、半导层从指套端向上量取55mm铜屏蔽层，其余剥除。

保留20mm半导层，其余剥除，清理绝缘表面。

7、固定应力控制管、压接端子将应力控制管套入绝缘线芯，搭接200mm铜屏蔽层，加热固定。

在芯线端部剥除长度为端子深加5mm的绝缘层，压接端子。

8、包绕密封填充胶在三芯指套端包绕密封填充胶，用密封填充胶填平金属端子处和绝缘连接处，搭接端子和线芯绝缘各10mm。

9、固定绝缘管将绝缘管套装三叉根部（管上端超出填充胶10mm），从下向上加热固定。

10、固定密封管和相色管将密封管套入线端子处，加热固定。

将相色管分别套在相应芯线上，加热固定。

户内终端头安装完毕。

11、固定伞群将三孔伞群套入，在距三叉口100mm处加热固定。

依次套入单孔伞群，安装位置见图3所示，加热固定。

户外终端头安装完毕。

10kv电力电缆熔接中间头技术参数在电力行业中，电缆熔接中间头是一个非常重要的设备。

它用于连接两根10kv电力电缆，确保电力传输的连续性和稳定性。

了解10kv电力电缆熔接中间头的技术参数，对提高电力系统的可靠性和安全性至关重要。

1. 技术参数的重要性了解10kv电力电缆熔接中间头的技术参数，能够帮助我们更好地选择合适的设备，确保电缆连接的质量。

技术参数包括熔接头的材料、尺寸、额定电压、额定电流、绝缘等级等信息，这些参数的选择将直接影响熔接的效果和电力系统的安全性。

2. 熔接头的材料熔接头的材料直接关系到其耐高温、耐腐蚀和导电性能。

一般来说，电力电缆熔接中间头的材料应当为优质的铜、铝或铝合金，确保其在电流负载下的稳定性和可靠性。

3. 尺寸和额定电压熔接头的尺寸和额定电压需要根据实际使用情况来确定。

根据国家标准，10kv电力电缆熔接中间头的额定电压应当符合10kv电力系统的工作电压要求，同时尺寸也需要符合电缆连接的要求。

4. 额定电流和绝缘等级熔接头的额定电流要能够满足电缆系统的负载要求，同时其绝缘等级也需要符合电缆系统的绝缘性能要求。

这些参数的选择将直接关系到电力系统的可靠性和安全性。

5. 个人观点和理解在我看来，10kv电力电缆熔接中间头的技术参数是确保电力系统运行安全和稳定的关键。

只有选择合适的熔接头，并严格按照其技术参数要求进行安装和使用，才能够有效地预防电力系统中出现的故障和事故。

总结了解10kv电力电缆熔接中间头的技术参数，是确保电力系统运行安全和稳定的关键。

正确选择熔接头的材料、尺寸、额定电压、额定电流和绝缘等级，将直接影响电缆连接的质量和电力系统的可靠性。

在使用和安装熔接头时，务必严格按照技术参数的要求进行操作，确保电力传输的安全和稳定。

通过分析10kv电力电缆熔接中间头的技术参数，我们可以更好地理解其在电力系统中的重要性，为电力系统的可靠运行提供有力的保障。

希望本文能够帮助到您对这一主题的深入理解。

10kv电力电缆熔接中间头技术参数
摘要：
1.10kv电力电缆熔接中间头技术参数简介
2.10kv电力电缆熔接中间头的制作流程
3.10kv电力电缆熔接中间头的技术要求
4.10kv电力电缆熔接中间头的应用范围
5.10kv电力电缆熔接中间头的优势和注意事项
正文：
10kv电力电缆熔接中间头技术参数是在电力电缆的安装和维护过程中，对电缆接头进行熔接处理的技术要求。

这种技术可以有效地提高电缆接头的可靠性和稳定性，防止电缆在使用过程中出现故障，提高电力系统的运行效率。

制作10kv电力电缆熔接中间头的流程主要包括以下几个步骤：首先，需要对电缆接头进行清洗和处理，保证接头的表面干净无污物。

然后，通过熔接设备将电缆接头进行熔接，形成一个牢固的接头。

最后，对熔接后的接头进行检测，确保接头符合技术要求。

10kv电力电缆熔接中间头的技术要求主要包括：接头的熔接质量和熔接强度必须符合相关标准要求；接头的防水性能和耐腐蚀性能必须良好；接头的外观质量和尺寸必须符合规定。

10kv电力电缆熔接中间头的应用范围非常广泛，主要用于电力系统的输电线路、配电线路和变电站等场所。

它可以用于新电缆的安装，也可以用于旧电缆的维护和修复。

10kv电力电缆熔接中间头具有很多优势，比如：它可以提高电缆接头的可靠性和稳定性，防止电缆在使用过程中出现故障；它可以提高电力系统的运行效率，降低维护成本；它可以延长电缆的使用寿命，减少电缆的更换次数。

10kv电力电缆熔接中间头技术参数随着电力行业的快速发展，10kv电力电缆熔接中间头技术在输电领域的应用越来越广泛。

作为一种重要的连接设备，10kv电力电缆熔接中间头在保证电力传输的稳定性和安全性方面发挥着关键作用。

本文将对10kv电力电缆熔接中间头的基本概念、技术参数、操作步骤与注意事项以及应用场景和优势进行详细介绍。

一、10kv电力电缆熔接中间头的基本概念10kv电力电缆熔接中间头是一种用于连接两根电缆的设备，其主要作用是在保证电缆间电气性能的同时，实现电缆长度的延伸。

通过对电缆进行熔接，可以使电缆间的连接更加牢固，降低故障发生的概率。

二、10kv电力电缆熔接中间头的技术参数1.适用电缆规格：10kv电力电缆2.熔接方式：热缩式熔接3.连接方式：螺纹连接4.熔接头材料：铜合金5.外护套材料：PE、XLPE三、10kv电力电缆熔接中间头的操作步骤与注意事项1.准备工作：检查熔接设备、电缆、熔接头等器材是否齐全，确保设备正常运行。

2.电缆预处理：切割电缆，去除电缆外护套，清理电缆表面，使电缆端面保持平整、干净。

3.熔接操作：将电缆插入熔接头，按照设备说明书进行熔接操作。

4.冷却处理：熔接完成后，等待熔接头冷却至一定温度，再进行下一步操作。

5.连接外护套：将熔接头与外护套进行连接，注意保持紧密度。

6.检查验收：检查熔接头连接是否牢固，电缆是否通畅，如有异常及时处理。

注意事项：1.操作过程中需遵循安全规程，佩戴绝缘手套、绝缘鞋等防护用品。

2.确保电缆与熔接头的规格匹配，防止误操作。

3.熔接过程中严禁触摸电缆熔接部位，防止烫伤。

4.熔接头冷却过程中，切勿晃动或强行拆卸，以免影响连接质量。

四、10kv电力电缆熔接中间头的应用场景及优势1.应用场景：广泛应用于电力输配线路、发电站、变电站等场合。

2.优势：1）提高了电缆连接的可靠性，降低了故障率。

2）具有良好的电气性能，保证电缆间的电压分布均匀。

3）连接方便，操作简单，节省人力和时间。
