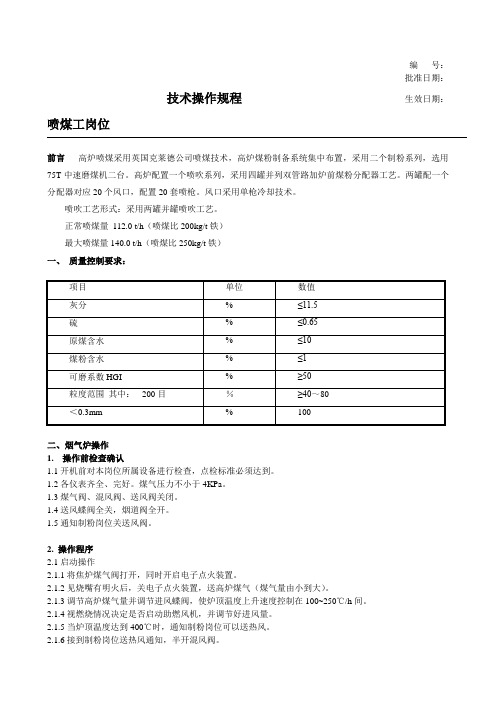

编号：批准日期：技术操作规程生效日期：喷煤工岗位前言高炉喷煤采用英国克莱德公司喷煤技术，高炉煤粉制备系统集中布置，采用二个制粉系列，选用75T中速磨煤机二台。
高炉配置一个喷吹系列，采用四罐并列双管路加炉前煤粉分配器工艺。
两罐配一个分配器对应20个风口，配置20套喷枪。
风口采用单枪冷却技术。
喷吹工艺形式：采用两罐并罐喷吹工艺。
正常喷煤量112.0 t/h（喷煤比200kg/t铁）最大喷煤量140.0 t/h（喷煤比250kg/t铁）一、质量控制要求：二、烟气炉操作1. 操作前检查确认1.1开机前对本岗位所属设备进行检查，点检标准必须达到。
1.2各仪表齐全、完好。
煤气压力不小于4KPa。
1.3煤气阀、混风阀、送风阀关闭。
1.4送风蝶阀全关，烟道阀全开。
1.5通知制粉岗位关送风阀。
2. 操作程序2.1启动操作2.1.1将焦炉煤气阀打开，同时开启电子点火装置。
2.1.2见烧嘴有明火后，关电子点火装置，送高炉煤气（煤气量由小到大）。
2.1.3调节高炉煤气量并调节进风蝶阀，使炉顶温度上升速度控制在100~250℃/h间。
2.1.4视燃烧情况决定是否启动助燃风机，并调节好进风量。
2.1.5当炉顶温度达到400℃时，通知制粉岗位可以送热风。
2.1.6接到制粉岗位送热风通知，半开混风阀。
2.1.7逐渐打开送风阀。
2.1.8关烟道阀，调节混风阀的开度。
调节高炉煤气和焦炉煤气的用量，使炉顶温度保持在400~600℃之间，确保达到磨机入口温度的要求。
2.2停车操作2.2.1接到停送热风的通知后，停助燃风机，半开混风阀，全开烟道阀。
2.2.2关送风阀。
2.2.3调节高炉煤气和助燃空气量，使炉顶温度保持在500℃水平上。
2.2.4通知制粉岗位关热风阀。
2.2.5逐步关小高炉煤气调节阀，直至关闭，并关闭高炉煤气快切阀。
3. 运转中异常状态的处理规定3.1下述情况之一必须立即停止烧炉，必要时再关闭煤气总阀，并通知制粉岗位停车。
喷煤自动化操作说明及常见故障处理系统共有三台工控机，一台用于制粉操作，两台用于喷吹操作。
每台工控机上的画面包括制粉和喷吹操作两大部分，相互间可以切换。
画面下部有制粉系统、喷吹系统画面等的切换按钮，。
一、制粉系统的操作制粉系统分为原煤上料部分、混煤仓部分、加热炉部分、制粉磨机部分、收粉部分、粉仓和排粉风机部分。
1.原煤上料部分原煤上料部分启动顺序：除铁器——主皮带——配料皮带，原煤仓上的激振电机和仓壁振电机在下料时根据实际情况动作。
自动：点击自动按钮，其状态指示灯为绿色，然后点击启动按钮，除铁器——延时——主皮带——延时——配料皮带顺序启动；点击停止按钮。
配料皮带——延时——主皮带——除铁器顺序停车。
自动情况下，按下解除联锁按钮，就可在自动情况下单独操作该设备；按下联锁按钮，恢复到自动联锁状态。
手动：在自动状态指示灯为绿色状态下，点击自动按钮，状态指示灯为灰色，原煤上料各部分进入手动状态，情况如下：该部分包括两个原煤仓、两个配料皮带、一个上料主皮带、一台除铁器，操作分为自动和手动两种，并设有急停按钮。
●原煤仓上两个激振电机、两个仓壁激振电机。
这几台设备只能在画面上进行操作，点击开按钮，则相应的电机会启动，绿色灯亮说明已启动；点击关按钮，相应的电机会停止，灰色灯说明已停止。
主回路热继电器动作，则会显示电机过载。
2.混煤仓部分●混煤仓壁振电机混煤仓两个仓壁振装置，启停操作只能在工控机画面上进行，点击开按钮，则相应的电机会启动，绿色灯亮说明已启动；点击关按钮，相应的电机会停止，灰色灯说明已停止。
●混煤仓料位：原有高，低位两个音叉料位计，现在不用。
3.加热炉部分A. 加热炉将热风炉废气和燃烧炉废气混合后送出，主风机启动后才能启动废气引风机，主引风机停止则停止废气引风机。
B. 热风炉废气引风机:110KW,采用软启动，其操作在工控机画面上进行。
废气调节阀在引风机出口，阀位反馈值，以0~100%显示，{压力范围-4000Pa~+4000Pa，温度范围0~11000C。
高炉喷煤工艺流程
《高炉喷煤工艺流程》
高炉喷煤是一种常见的冶炼工艺，用于改善高炉内燃烧条件，提高冶炼效率。
下面是高炉喷煤的工艺流程。
首先，选用合适的煤种。
一般来说，高炉喷煤选用的煤以热值较高、灰分和挥发分较低的无烟煤为主，也可以适当掺入其他煤种，以达到提高喷煤效果的目的。
其次，对煤粉进行研磨。
煤磨机将原始煤炭破碎成适合喷煤的粉状物。
煤磨机操作时需要控制磨煤机的进出料量、砂轮的转速和对磨煤机出料粒度的调节。
然后，经过干燥和输送。
煤粉干燥后，通过输送系统将煤粉送入到高炉内喷嘴。
最后，进行喷煤操作。
喷煤工艺根据高炉的冶炼需要，通过喷嘴将煤粉均匀地喷入高炉内，与煤气和空气充分混合，使其发生燃烧反应。
这样能够提高高炉内的炉温和煤气生成速率，增加生铁的产量，降低冶炼成本。
总之，高炉喷煤工艺流程是一个复杂的过程，需要对煤炭、煤粉、煤粉研磨、干燥和喷煤操作等环节严格控制，才能取得良好的冶炼效果。
高炉喷煤喷吹安全技术操作规程一、岗位职责1、按高炉要求均匀、稳定、连续、安全送煤2、对所属设备进行点检、润滑、维护3、搞好环境及设备卫生4、作好各类工作记录 二、岗位工艺流程 1、喷吹工艺流程框图2、工艺流程概述煤粉从煤粉仓在自身重力的作用下落入喷吹罐，用高压氮气加压后，经过浓相输送器，用高压压缩空气通过喷吹管道载送至分配器，经过喷枪送入高炉 三、工艺设备参数1、重点设备①煤粉仓2个，容积100m 3，装煤粉量60t ②喷吹罐4个，规格：15m 3，9t ，喷吹煤粉③氮气罐1个，容积：20m 3，为喷吹系统提供惰性气体④压缩空气罐1个，容积：10m 3，为喷吹系统提供输送介质 2、设备运行参数 名称 重点设备 工艺设备参数 机械设备参数 电气设备参数 喷吹罐蝶阀4个 规格：DN500 K25D-15AC 220V 下球面偏置式钟阀 4个 规格：DN500 K25D-15AC 220V 卸压球阀4个规格：DN40K25D-15AC 220V煤粉仓喷吹罐浓相输送器补气器分配器 高炉输煤管道氮 气氮气 压缩空气充压球阀4个规格：DN25 K25D-15AC 220V补压球阀4个规格：DN25 K25D-15AC 220V放散球阀4个规格：DN25 K25D-15AC 220V下煤球阀4个规格：DN200 K25D-15AC 220V补气器球阀4个规格：DN65 K25D-15AC 220V沸腾球阀4个规格：DN65 K25D-15AC 220V喷吹出口球阀4个规格：DN65 K25D-15AC 220V四、技术标准规程1、工艺条件①保证其煤粉温度烟煤不高于70℃，无烟煤不高于80℃②压缩空气总管压力不低于0.9Mpa，氮气总管压力不低于1.2Mpa③煤粉存贮时间，煤粉仓＜4小时，喷吹罐＜4小时④煤粉的挥发份＞10%时要用氮气冲压⑤喷吹管道内的压缩空气压力高于热风压力0.15Mpa2、工艺技术标准工艺技术工艺标准设备要求1、喷吹罐与煤粉仓各管道阀门连接应保持良好2、各管道阀门应无泄露、无异常现象3、防爆膜符合标准要求，报警装置灵敏可靠4、各阀门灵活可靠，并处在规定位置，各操作开关限位应处在正常位置5、各仪表指示准确，计量可靠，信号准确良好，压缩空气压力保持在0.6-0.7Mpa之间氮气压力保持在0.7-0.85Mpa之间，煤粉仓温度≤70℃，喷吹罐温度指示正常装料操作1、确认待用罐的罐压为零，并确认放散阀调开2、开卸压阀，打开下钟阀3、延时开蝶阀4、当料重达到规定值时，关闭蝶阀5、延时关闭下钟阀，关闭卸压阀充压操作1、打开充压阀2、当罐压达到规定值后，关闭补充压阀1、当1-2项完毕后，按高炉要求量开始喷吹2、打开待用罐补气阀3、打开待用罐喷吹出口阀4、总管压力和流量正常后，打开下煤阀5、调整罐压及补气量，达到喷吹要求做好各种记录1、交接班记录：认真详实记录本班生产状况，不漏记，不隐瞒，做到交班清，接班严2、点检记录表：认真点检各机械设备、电气设备，发现问题技术及时处理，如实记录倒罐操作1、当工作罐料位喷空后，开始倒罐2、关闭工作罐硫化阀和补压阀3、开待用罐补气阀,开喷吹出口阀,开沸腾阀4、关工作罐下煤阀5、关工作罐补气阀,关喷吹出口阀,关沸腾阀6、流量压力正常后，打开待用罐下煤阀停煤停喷操作1、接倒高炉停煤通知后，关闭工作罐下煤阀，相应开大补气流量，补气阀开度不低于2、关工作罐补压阀、充压阀3、接倒高炉停风的通知后，关补气阀、喷吹出口阀、沸腾阀4、打开卸压阀做好各类记录1、操作日志：清晰完整，准确无误，不乱写乱画2、交接班记录本：当班工作记录详实，不隐瞒，交接清楚，接班人认真查看上班情况仔细询问3、点检记录表认真点检发现问题做好记录，及时填写，不虚作假五、工艺制度1、压缩空气压力高于高炉热风压力0.15Mpa2、氮气压力高于压缩空气压力3、煤粉罐内温度＜70℃（烟煤）＜80℃（无烟煤）4、喷吹罐O2＜8%（烟煤）5、喷吹管道O2＜12%（烟煤）6、煤粉储存时间：①煤粉仓＜4小时②喷吹罐＜4小时7、均匀连续喷吹，每小时误差率＜0.5%8、喷吹设备需进行动火作业时，必须先办理动火证，并有专人进行安全监护六、技术操作规程1、喷吹前的检查与准备①检查煤粉仓和喷吹罐的装煤粉量②喷吹罐与煤粉仓各管道阀门连接应保持良好③各管道、皮管连接处阀门应无泄漏和异常现象④喷煤阀符合标准要求，报警装置灵敏可靠⑤各阀门灵活可靠，并处在规定位置，各操作开关限位应处在正常位置⑥各仪表指示准确，计量可靠，信号准确良好，压缩空气压力保持在0.6-0.7Mpa 之间，氮气压力保持在0.7-0.85Mpa之间，煤粉仓温度≤70℃，喷吹罐温度指示正常2、喷吹煤粉操作①接到高炉喷煤的指令后，通知调度室要压缩空气②当压缩空气达到0.6Mpa左右时，按下列顺序操作A对已装好煤粉A罐或B罐关卸压阀，开放散阀，开充压阀进行充压（喷吹烟煤时用氮气）B当罐压充到喷吹量所需的压力后，关闭充压阀，给定补压值，开补压阀C依次开补压缩空气阀、喷煤出口阀、沸腾阀、下煤阀D开喷后，根据高炉要求喷吹量，随时调节罐压和沸腾风量，做到均匀喷吹，并按时向高炉报告喷吹量3、倒罐操作①喷吹罐正常喷吹时，对备用罐进行充压操作②备用罐充压完毕后，按下列顺序进行操作A开备用罐补压缩空气阀、喷吹出口阀、沸腾阀B关工作罐的下煤阀C关工作罐的补气阀、喷吹出口阀、沸腾阀D流量压力正常后，开备用罐下煤阀4、喷吹罐装煤操作①罐卸压至零位后，开钟阀、蝶阀②煤粉装满后，关蝶阀、钟阀，装煤完毕5、停喷操作①高炉短时间停喷，只关下煤阀、沸腾气阀，长时间停喷应将罐喷空后，关下煤阀、沸腾气阀，通知高炉处理喷枪，并依次关闭出口喷吹阀和补气阀，把罐压卸至零位②将停喷原因和停喷时间记录好，各种喷吹系统、罐体、阀体缺陷记录以及喷吹的正常与否七、安全规程1、喷吹煤粉时应经常巡回检查喷吹设备，发现问题及时处理汇报2、经常观察各仪表，温度，压力，流量，料位等，做到及时到罐，按量均匀准确喷吹3、发现压力低于规定值时，应及时跟调度室联系处理4、防爆膜等防火防爆设施应保持良好状态，并能正确使用5、喷吹设备应保持密闭无泄露煤粉现象，喷吹罐间严禁烟火6、向喷吹罐装煤粉不得大于规定值，充压不得大于规定值7、当煤粉的挥发份大于10%时，要用氮气充压8、无论何种原因喷吹罐着火时，要用氮气灭火9、如遇到下列紧急情况应立即关闭下煤阀，并根据实际情况改用过滤器前压缩空气，通知高炉关枪或拔枪：①因空压机故障停机或气源压力低于额定值②喷吹系统突然停电③喷吹管道严重堵塞④管道严重跑气，漏煤粉无法继续喷吹时⑤高炉意外事故或发生着火爆炸等事故⑥风口工作不正常时，如掉大块，涌渣等10、当煤粉的挥发份＞10%时，要用氮气充压11、无论何种原因喷吹罐着火时，要用氮气灭火12、喷吹设备需进行动火作业时，必须先办理动火证，并有专人进行安全监护八、喷吹系统危险源点辩识表序号作业内容危险因素可能造成的事故预防措施1 喷吹系统更换阀门时未吹扫气体中毒作好吹扫工作，进行气体检测2 喷吹系统吊装点不牢固砸伤确保吊装点牢固可靠3 喷吹系统煤粉自燃爆炸煤粉贮存不能超过规定时间，严禁明火4 氮气包氮气窒息专人监护，做好确认，带好报警器，戴呼吸器。
高炉喷吹煤粉的工艺高炉喷吹煤粉工艺是一种常用的冶金工艺，用于高炉的燃烧过程。
本文将详细介绍高炉喷吹煤粉工艺的原理、优势以及操作步骤。
一、工艺原理高炉喷吹煤粉工艺是利用煤粉在高炉内的燃烧产生的高温燃烧气体，提供高炉内部所需的热能。
煤粉在喷吹过程中与空气混合，形成可燃气体，然后通过喷嘴喷入高炉炉腔。
煤粉的燃烧产生的高温气体与高炉内的铁矿石反应，使铁矿石还原为铁，并产生一系列的冶金反应，最终得到熔融的铁水。
二、工艺优势1. 提高高炉燃烧效率：喷吹煤粉可以提供高炉所需的高温燃烧气体，使燃烧效率得到提高，减少能源浪费。
2. 降低燃料成本：相比传统的固体燃料，煤粉价格相对较低，使用煤粉可以降低高炉的燃料成本。
3. 减少环境污染：喷吹煤粉工艺可以实现煤粉的充分燃烧，减少煤炭的燃烧产生的废气排放，降低环境污染。
三、操作步骤1. 煤粉制备：选择适合高炉喷吹的煤粉，进行煤粉的研磨和筛分，确保煤粉的粒度适中。
2. 煤粉输送：将煤粉通过输送系统输送到高炉喷吹设备的储煤仓。
3. 煤粉喷吹：将煤粉从储煤仓中提取，通过喷吹设备喷入高炉炉腔。
喷吹设备通常由喷嘴、煤粉输送管道和控制系统组成。
4. 燃烧控制：通过控制系统对喷吹煤粉的供给量、喷吹速度和喷吹位置进行调节，以实现高炉内的燃烧控制。
5. 燃烧效果监测：通过监测高炉内的温度、压力和煤粉燃烧产物的含量等参数，对燃烧效果进行实时监测和调整。
总结：高炉喷吹煤粉工艺是一种高效、低成本、环保的冶金工艺。
通过喷吹煤粉，可以提高高炉的燃烧效率，降低燃料成本，并减少环境污染。
在操作过程中，需要进行煤粉制备、输送、喷吹和燃烧控制等步骤，并通过监测燃烧效果进行调整。
高炉喷吹煤粉工艺的应用将进一步推动冶金行业的发展，实现资源的高效利用和环境的可持续发展。
高炉喷煤岗位技术操作规程高炉喷煤岗位技术操作规程之相关制度和职责,一、1800m3喷煤有关工艺设计参数高炉有效容积:1350m3年产铁量:93.6万吨高炉利用系数:2t/m3d焦比:〈400kg/tFe煤比:120kg/tFe喷煤工作压力:0.6MPa热风压力:200~350KPa风量:2000~3200m3/min二、1800m3...一、1800m3喷煤有关工艺设计参数高炉有效容积:1350m3 年产铁量:93.6万吨高炉利用系数:2t/m3d 焦比:〈400 kg/tFe煤比:120kg/tFe 喷煤工作压力:0.6MPa热风压力:200~350KPa 风量:2000~3200m3/min二、1800m3喷煤系统主要工艺设备参数及性能1.MFD―Ⅲ型脉动反吹布袋除尘器两台每台滤袋20条过滤面积310m32.Dy50空气过滤器规格:滤wang60目,铜丝直径0.18mm.,wang格9孔/cm23.压缩空气包（大、小分别2个）容器类别:类工作介质:压缩空气设计能力:1.0MPa 最高工作压力:0.8MPa设计温度:〈100Ⅲ 工作温度:〈100Ⅲ小包容积:4m3×2 大包容积:70m 3×24.储煤罐直径:Φ2400mm 有效容积:~16m35.中间罐直径: Φ2400 高度:5600 mm 有效容积:16 m36.喷吹罐直径: Φ2400 高度:6350 mm 有效容积:19 m37.气动钟阀出口直径:Φ400 汽缸直径:Φ160 mm 活塞行程:160 mm8.气动蝶阀出口直径: Φ400 汽缸直径:Φ160 mm 活塞行程:200 mm9.喷吹罐压缩空气包设计压力:0.77MP a 工作压力:0.5MPa公称容积:0.15 m3 工作温度:常温10.引风机（南北各一台）型号:9―26―NO.4A 全压:3861―3354Pa流量:2198―3897 m3/ h 转速:2900r /min电机型号:Y132 S1-2 功率:6.5KW三、1800m3喷煤岗位技术操作规程(一)操作工1.操作职责(1)在班长领导下,根据值班工长指令,按照操作规程,定时定量,连续均匀地向高炉喷吹煤粉篇2:喷煤管安全操作规程喷煤管安全操作规程1、当窑系统在运行过程中突然跳停,喷煤管的一次风机必须立即开启,以防喷煤管变形。
高炉喷煤培训教程概述本文档旨在提供针对高炉喷煤操作的详细培训教程。
喷煤是一种常见且关键的高炉燃烧方式，通过将煤粉喷入高炉炉缸中，以替代传统的固体燃料，实现高效燃烧，提高高炉生产效率和冶炼质量。
目录1.煤粉喷煤工艺原理2.喷煤设备介绍3.喷煤操作步骤4.喷煤过程中的问题及解决方法5.安全注意事项6.总结1. 煤粉喷煤工艺原理1.1 煤粉喷煤的优势相较于传统的固体燃料，如焦炭等，煤粉喷煤具有以下优势：•煤粉燃烧温度高，热值大，可以提高高炉温度；•煤粉燃烧速度快，燃尽度高，炉腔反应强烈，冶炼效果好；•煤粉颗粒细小，燃烧表面积大，燃烧效率高；•煤粉供应方便，燃料成本较低。
1.2 喷煤原理及要求煤粉喷煤的原理主要是通过喷嘴将煤粉雾化成小颗粒，并与煤气充分混合，实现煤粉的燃烧。
为了保证喷煤效果和操作安全，需要满足以下要求：•煤粉的颗粒大小分布合理，一般要求细度大于90%通过80目筛，小于15%通过200目筛；•喷嘴的设计合理，喷孔直径与煤粉粒径相匹配，喷雾效果良好；•喷煤系统的供气、供煤等参数稳定可靠；•喷煤过程需有良好的煤气循环和混合机构，以确保喷煤均匀、充分燃烧。
2. 喷煤设备介绍喷煤设备主要包括煤粉喷嘴、喷煤气体供应系统、煤粉供应系统等。
2.1 煤粉喷嘴煤粉喷嘴是实现煤粉喷煤的关键设备，通常采用雾化喷嘴或空气喷嘴。
雾化喷嘴通过高速气流将煤粉喷散成雾状颗粒，而空气喷嘴则是通过压缩空气将煤粉雾化。
2.2 喷煤气体供应系统喷煤气体供应系统主要包括供气管道、气体调节阀等，用于向喷嘴提供高速气流用于煤粉的雾化过程。
2.3 煤粉供应系统煤粉供应系统主要包括煤粉料斗、输送机和煤粉仓等设备，用于将煤粉送至喷嘴进行喷煤。
3. 喷煤操作步骤3.1 准备工作在进行喷煤操作前，需要进行以下准备工作：1.检查喷嘴、管道和设备是否正常，确保没有堵塞或异常情况；2.检查煤粉供应系统和喷煤气体供应系统是否正常运行；3.准备所需的煤粉样品，并进行粒度分析和质量检测；4.开启喷煤系统的电源，并确保喷煤控制系统正常工作；5.确认喷煤操作人员已接受相关培训并具备操作技能。
高炉喷煤设备操作规程高炉喷煤设备操作规程一、操作前的准备工作1. 检查喷煤设备的各个部分是否完好，如煤气管道、喷口等是否有损坏或堵塞现象，是否有漏气情况。
2. 检查供煤设备是否正常工作，如煤仓中的煤是否充足，输送机是否通畅，煤仓门是否开启等。
3. 检查炉内状况，如炉温、炉压、冷却状态等是否符合要求。
4. 确保所有相关人员都穿戴好个人防护装备，如安全帽、防护眼镜、防护手套等。
5. 由操作人员对设备进行预热，以确保喷煤设备处于正常工作状态。
二、操作步骤1. 在进行喷煤操作前，操作人员需向上级汇报操作计划，并等待上级指示。
2. 将喷煤设备连接到供煤设备上，并确保连接牢固，无漏气现象。
3. 打开煤仓门，将煤仓中的煤料输送到喷煤设备中。
4. 根据炉内情况和喷煤需求，调节喷煤设备的煤气压力和喷吹角度。
在炉内温度较高的位置，喷煤角度可能需要调至较低，以确保煤料能够充分燃烧。
5. 缓慢打开喷煤设备的煤气阀门，逐渐增加煤气流量。
过快增加煤气流量可能会导致煤气堆积和喷吹不均匀。
6. 观察煤料在炉内的喷吹情况，确保喷煤均匀。
如发现煤料喷吹不均匀，应及时调整喷煤设备的喷吹角度和煤气流量。
7. 定时检查喷煤设备的运行情况，观察喷煤是否正常、喷吹角度是否偏移等。
8. 随时进行煤仓煤料的补充，确保喷煤设备不中断煤料供应。
9. 在操作过程中，如发现炉内煤料燃烧不良、煤气泄漏等情况，应及时采取相应措施并向上级报告。
10. 操作结束后，关闭喷煤设备的煤气阀门，切断煤气供应。
三、注意事项1. 操作人员在操作喷煤设备时应保持专注，严禁喧哗或分心。
2. 在操作过程中，操作人员须服从上级指示，并做好记录。
3. 操作人员应随时关注设备的运行状态，如发现异常情况应及时采取相应措施。
4. 在操作过程中，严禁违反操作规程或规定，如擅自改动设备参数、随意停止设备运行等。
5. 操作人员需定期接受培训和考试，以提升技能和操作能力。
6. 定期检查喷煤设备的状态和性能，如有故障或损坏，及时维修或更换。
高炉喷煤系统最佳操作法和常见故障前言一、工艺简述：高炉喷煤就是把原煤（无烟煤、烟煤）经过烘干、磨细、用压缩空气（或氮气）输送，通过喷煤枪从高炉风口直接喷入炉缸的生产工艺。
高炉喷吹燃料从风口直接把辅助燃料吹入炉缸，代替燃烧的焦炭增加热量,以降低焦比,强化冶炼。
高炉可以喷吹的燃料分液体（重油、轻油、原油、焦油及沥青等）、固体(无烟煤、烟煤、焦粉等)和气体（天然气、焦炉煤气以及炉身喷吹用还原性气体等）三类。
中国主要喷吹煤粉。
高炉喷吹燃料产生以下后果：①焦比大幅度降低中国首都钢铁公司1号高炉1966年通过富氧和提高风温，油、煤喷吹量达入炉燃料量的45％，焦比月平均366公斤／吨铁,目前中国多数高炉每吨铁喷煤60～120公斤。
焦比降低的主要原因是燃料中的碳代替了风口前燃烧焦炭的碳量；燃料中含有H2（如重油含H2达10～12％），促进高炉内的还原。
②要求热补偿喷入高炉的燃料在风口前是冷的。
在燃烧前汽化分解时要消耗部分热量，使炉缸温度降低（冷化作用），必须提高风温来补偿。
此外，喷吹燃料可促进富氧鼓风。
苏联喷吹天然气的高炉鼓风含氧可富化到30％以上。
③促进高炉顺行可用来调节炉况高炉喷吹燃料后炉缸中心气流增强，温度提高，风口平面上沿半径温度梯度减小，炉缸工作更均匀。
但如喷吹量超过一定限度，中心过吹，则会破坏顺行。
遇此情况应采取上部调节，加重中心负荷；下部调节，扩大风口直径，缩短风口长度；以及富氧鼓风等措施。
利用改变喷吹量可调节炉况：当炉况向凉时，加大喷吹量；炉况向热时，减少喷吹量。
但炉况已凉或已热后则不宜采用。
高炉刚开始喷吹燃料，由于“冷化作用”,炉温不高；几小时后,预还原的炉料进入炉缸，炉温又逐渐升高。
这段凉热变化期称为“热滞后”时间，可作调节炉况的依据。
④较高压差操作由于喷吹燃料产生的煤气量比被替代的焦炭产生的多，使煤气的浮力增加，加之喷吹燃料后焦比降低，料批中焦炭比例减少，都使料柱阻力增大，压差升高（在高炉顺行前提下，压差略高，仍可维持正常生产）。
高炉喷煤一、喷吹煤粉已成为小高炉炼铁的当务之急i.当前，钢铁冶金行业遭遇到全球性的原料价格上涨，焦炭、矿石的价格涨幅惊人，冶炼成本普遍提高，这给小高炉炼铁业带来更大的困难。
因此，降低冶炼成本成了小高炉作业的重要目标。
其中，降低焦化，尤其重要。
b)从50年代起，人们就在努力向高炉内喷吹相对廉价的煤粉，以部分替代价格相对昂贵的焦炭。
经过半个世纪的努力，在喷煤技术方面取得了巨大的成功，喷煤技术日趋成熟。
但是，成功的喷煤作业绝大部分都是在大高炉完成的，高炉喷煤技术还有待推广和完善。
二、高炉喷吹煤粉降低焦比的原理i.焦炭在高炉内主要有三大作用：还原剂和料柱骨架。
焦炭生产过程相对复杂，对于原料有特殊要求，由于资源和设备投资方面的因素，这些年来焦炭价格不断上涨，成为炼铁成本上升的主要原因。
从高炉风口向高炉的内喷吹煤粉，由于具有和焦炭同样的碳素，可以部分替代焦炭低廉许多，从而可以在很大程度上降低生铁生产成本。
三、喷吹煤粉的技术效果i.高炉喷煤后，除了焦比大幅度降低外，还给高炉操作增加了一个调剂手段，高炉操作人员可以利用控制喷煤量来控制高炉的热状态；喷煤后，由于煤比焦炭具有更多的挥发分，从而增加了煤气中氢的含量，煤气还原能力增强，有利于发展间接还原，这实际上也是降低焦比的原因之一。
四、高炉喷煤的特点高炉喷煤之后，高炉压差并没有显著增加，也就是说，对于高炉透气性的影响不如大高炉那样明显。
高炉由于整体能耗水平较高，喷煤后效果比较明显，置换比好于大高炉，接近1.0。
高炉采用球式热风炉，风温相对较高，有利于喷煤。
此外，小高炉喷煤的实践表明：喷煤后高炉炉况进一步稳定，炉缸工作状态改善，普遍顺行。
五、重要意义i.高炉喷煤对现代高炉炼铁技术来说是具有革命性的重大措施。
它是高炉炼铁能否与其他炼铁方法竞争，继续生存和发展的关键技术，其意义具体表现为：b)以价格低廉的煤粉部分替代价格昂贵而日趋匮乏的冶金焦炭，使高炉炼铁焦比降低，生铁成本下降；c)喷煤是调剂炉况热制度的有效手段；d)喷煤可改善高炉炉缸工作状态，使高炉稳定顺行；e)喷吹的煤粉在风口前气化燃烧会降低理论燃烧温度，为维持高炉冶炼所必需的动力，需要补偿，这就为高炉使用高风温和富氧鼓风创造了条件；f)喷吹煤粉气化过程中放出比焦炭多的氢气，提高了煤气的还原能力和穿透扩散能力，有利于矿石还原和高炉操作指标的改善；g)喷吹煤粉替代部分冶金焦炭，既缓和了焦煤的需求，也减少了炼焦设施，可节约基建投资，尤其是部分运转时间已达30年需要大修的焦炉，由于以煤粉替代焦炭而减少焦炭需求量，需大修的焦炉可停产而废弃；h)喷煤粉代替焦炭，减少焦炉炉座数和生产的焦炭量，从而可降低炼焦生产对环境的污染。
六、工艺组成高炉喷煤工艺系统主要由原煤贮运、煤粉制备、煤粉输送、煤粉喷吹、干燥气体制备和供气动力系统组成。
七、工艺模式从煤粉制备和喷吹设施的配置上来分，高炉喷煤工艺有两种模式，即间接喷吹模式和直接喷吹模式。
制粉系统和喷吹系统结合在一起直接向高炉喷吹的工艺叫直接喷吹工艺；制粉系统和喷吹系统分开，通过罐车或气动输送管道将煤粉从制粉车间送到靠近高炉的喷吹站，再向高炉喷吹煤粉的工艺叫间接喷吹工艺。
一般高炉多的企业宜采用间接喷吹工艺，高炉少的企业宜采用直接喷吹工艺，也有两种工艺模式并用的企业。
一、设备参数1、球磨系统参数：球磨机型号:DTM320/470 电机JSQ1510—6 6KV 710KW 转速：18.5r/min 最大装球量：≤44t 生产能力：20t/h 筒体有效体积：37.8m³2、布袋收除尘器：型号:FGM96—2x7m ，；过滤风量65000 m³/h ；过滤面积：1308 m³过滤速度：＜1.2m/min ；滤袋总数：1344条；阻力：1500～1700pa；入口浓度：＜1000g/ m³；出口温度：＜50mg/m³；供气压力：0.50～0.70MPa;耗气量：＜2 m³；入口温度：＜120℃。
3、排烟风机：P=I2191～10025Pa；Q=47123～82463 m³/H; 9-20-140 ;电机型号：YKK 400-6 450KW 6KV ；转速：1480r/min.4、胶带式重给煤机：Q≤30t/h 宽：500mm,V=0.458m/s，传感称重：1000kg/ m³ ;精度：≤±0.5%；皮带负荷：18.2kg/m；型号：JCGFO30—500/350。
5、鸡毛筛：型号：TZSM—40; 功率：2x0.75KW；Q=15t/h；尺寸：5x5mm；倾角：10°：4-6mm.6、埋刮板输送机：型号：HS450; Q=40t/h；电机型号：Y160M-67 5KW; 97r/min，380v。
7、中速磨：①压力（Kpa）进：—1.08；出：—7.87:；压差：—6.52②温度进：232.1℃；出：71.2℃。
③电流量：158.5A④入口氧气量：3.14%；废气温度95.0℃。
⑤润滑油：压Mpa:0.2；温度29.9℃。
⑥液压Mpa:6.35。
⑦流量m³/h：543288、排粉风机：①进口温度差：1.46℃；轴承温度：44.3℃；润滑温度：64.5℃；流量m³/h：27550。
9、烟气炉：①炉膛压力：—0.09Kpa；温度：914℃。
②出口压力：—0.92Kpa；温度：629.9℃。
10、煤仓①上仓温度：42.5℃②coppm:1611、袋式收尘器温度℃①1号灰斗：61.4；2好灰斗：59.4；3号灰斗：63.9;4号灰斗：60.6②出口温度：60.6③氧化含量进：出：9.4%1315、制粉系统主要设备性能1、磨煤机（1）、技术数据EM型设计出力：33t/h（常村烟煤）电动机功率200KW电动机电压6000V电动机转速990r/min磨盘转速46.4r/min磨环辊道直径Φ1500mm通风阻力≦5500Pa磨入口负压＜-2Kpa润滑油箱容量 2.0m3润滑油牌号N320极压工业齿轮油（2）、工作原理EM型磨煤机是一种中速立式球磨机，磨机主电机经联轴器与减速箱连接，减速机带动托盘和下磨环旋转，下磨环带动磨球转动，上磨环与压环通过销轴固定，可以上下移动但不能转动。
上、下磨环和磨球的转动情况类似于径向滚动轴承。
液压油缸和牵引绳通过弹簧拉紧框架提供弹簧所需的压力，从而将压力传递到磨机上的各个研磨元件。
磨机壳体上的道轨板能够阻止弹簧固定框架、压圈和上磨环转动，并使之能上下移动。
在磨机运行期间，研磨的原煤从上部中心的原煤下料管进入磨机被研磨成煤粉，从风嘴进入的热风将煤粉干燥并输送到分离器，不合格的大颗粒煤落回被重新研磨，直到达到合适的粒度。
合格的煤粉被吸入到收粉器。
难以粉碎的煤矸石等坚硬的颗粒被刮板刮进排渣箱，由人工定期清理，清理废渣时必须先关闭上部移动阀门，再打开排渣箱门；清渣后关闭排渣箱门，再打开上部阀门。
二、工艺流程1、喷煤大致工艺流程：煤堆→破碎机→皮带→原煤仓→皮带秤→中速磨→带式收尘器→刚性口枪→振动筛（鸡毛筛）→烟粉仓→喷吹罐2、设备点检路线a.制粉系统：中速磨——润滑站——液压站——烟气炉——皮带称给料机——原煤仓——煤粉灭火阀——煤粉振动筛——煤粉卸灰阀——排粉风机——布袋收尘器——气动缸b.喷吹系统：喷吹罐下部阀——喷吹管道——切换阀——喷吹罐上部阀门——点磁阀——空气机压缩空气c.烟气炉燃烧制度：1 、炉膛温度≤1000℃.2 、高炉煤气压力≥0.0Kpa，＜1.5Kpa应停止烧炉。
3 、高炉煤气应在炉膛内完全燃烧。
4 、烟气在停机时出口文温度≤500℃，炉膛温≤900℃.5 、炉膛在生产时应处于微负压状态。
6 、生产时，中速磨入口温度控制在≤300℃，(无烟煤)或≤280℃（混合煤）, 炉膛温度控制在720～950℃.d.磨制烟煤操作：1 、开总管切断阀，开风阀10～50﹪.2、利用烟气冷风阀，烟囱，烧口且调节阀，中速磨进口烟囱调相互配合逐步开完总管调节调节阀，开风门50～70﹪.经济指标：1、高炉每月平均入炉煤比2120kg/tFe。
2、煤粉粒度：200目≥65％。
3煤粉进口温度不高于280℃为宜。
三、岗位责任（一）、班组长职责1.对本岗位的生产组织、指挥、技术操作、行政管理和职工思想政治工作全权负责。
2.在工段内部直接受工段的领导，向工长负责。
3.负责本系统的安全管理、设备管理、现场管理和经济核算，做到安全文明生产。
4.教育和检查本岗位职工严格执行岗位三大规程，按时组织开展班组安全活动。
5.认真执行交接班制度，负责处理上下班职工发生的争议。
6.根据生产需要，经工段同意，有权调配岗位人员工作。
7.负责提出和汇总检修项目及备品备件、原材料消耗计划，根据生产需要及时提出技改项目和修改规程的建议，并参加本系统的检修及验收工作。
8.对本系统人员经济责任制进行认真公平考核和提出奖惩、评优、晋升等意见。
9.负责组织处理事故，开好分析会，提出防范措施，杜绝重复事故发生。
10.负责对新工人和老工人新岗位进行班组的安全教育，组织全体人员学业务、掌握先进技术、开展各种形式的劳动竞赛。
11.负责本系统领换工具、用具及原始记录的检查、整理和保存。
12.关心职工生活、注意工作方法，公平、公正地对待小组成员。
（二）、带班工长岗位职责1.在工长的领导下，负责协调好纵横关系，组织好当班生产，做到安全和文明生产。
2.认真执行交接班制度，为下班和下道工序创造良好的条件。
3.负责“三大规程”的贯彻落实，不违章作业和违章指挥，对违规违制者提出初步处理意见，对所管辖范围内的安全工作负责。
4.合理安排本班人员工作和休息，认真执行考勤制度。
5.带领职工学技术、学文化，开展合理化建议和双增双节活动。
6.负责本系统的设备检查、设备故障的联系处理和日常维护。
7.积极组织处理当班发生的各种事故，组织开好分析会。
8.对本班职工的技术水平、工作表现、遵章守纪等各方面进行考核，并对其奖惩、评优、晋升等提出意见。
9.中夜班带班工长相互配合搞好生产，接受调度的指挥，完成各项任务。
10.完成上级交给的其它任务。
（三）岗位工职责1.穿戴齐全劳保用品，执行交接班制度，严格按标准化操作。
2.熟练掌握本岗位安全操作规程，做到会讲、会背、会用。
3.要学习和掌握各设备的性能和工作原理，做到会操作，会判断异常，会处理事故。
4.岗位人员要分工负责，严格执行巡回检查制和点检制。
5.烟气炉操作工按磨煤机要求切送合格的烟气，负责高温风机、加热炉、系统阀门等的正常操作、检查维护和故障处理等。
6.上煤工按要求为磨煤机提供合格的原煤，负责煤场、原煤质量、品种和数量等的管理，保证按时、按要求上煤，同时负责三条皮带、除铁器、各原煤仓等所属设备的运行、维护等工作。
