cover 检验擦拭作业指导书

  • 格式：doc
  • 大小：4.67 MB
  • 文档页数：11

昆山和霖光电高科有限公司

KUNSHAN GIANTPLUS OPTRONICS DISPLAY TECHNOLOGY CO.,LTD.

版本 修订日期 cover 检验擦拭作業指導書 文件号: KGOQ-09/T136

1 2012/06/11 页数：第 1页，共11页

作者: 杨彦芳 审核: 熊佩林 核准: 吴文凯 初版日期: 2012/06/11

本文件为昆山和霖光电高科有限公司智慧财产, 非经书面许可, 不得以任何形式复制及对外发行。 0.目录

1.0大纲

1.1 范围

1.2 目的

1.3 使用工具

2.0权责

3.0 引用文件

4.0 名词定义

5.0 cover 擦拭方式

5.1作业前防具护具检查

5.2 cover 擦拭sop标准

6.0变更记录

-------------------------------------------------------------------------------------------------------------------

1.0 大纲

1.1范围: cover 擦拭SOP

1.2目的: 制定正确操作规范，以达到顺利生产，并防止作业手法不当所造成产品不良

1.3 使用工具: 棉签/酒精瓶

2.0 权责

TP工程: 负责对实现产品质量符合性所需之标准作业手法的规范.

TP制造: 负责对实现产品质量符合性所需之标准作业手法的执行.

IPQC : 负责对实现产品质量符合性所需之标准作业手法的稽核.

3.0 引用文件

无

4.0 名词定义 ：无 昆山和霖光电高科有限公司

KUNSHAN GIANTPLUS OPTRONICS DISPLAY TECHNOLOGY CO.,LTD.

版本

修订日期 cover 检验擦拭作業指導書 文件号: KGOQ-09/T136

1 2012/06/11 页数：第 2页，共11页

作者: 杨彦芳 审核: 熊佩林 核准: 吴文凯 初版日期: 2012/06/11

本文件为昆山和霖光电高科有限公司智慧财产, 非经书面许可, 不得以任何形式复制及对外发行。 5.0 cover 擦拭作业程序

5.1作业前防具护具检查

程序 品质与安全注意事项

防具护具检查：

1.无尘室规定之戴网帽，穿连体无尘衣,鞋

2.有线式静电环

3.胶质手套

4.指套 未配戴防具护具，严禁进行操作。

1)Class 1000级

2)夹头须夹于人员静电接地线

3)双手均配戴

4)双手之1至4指双手均配戴,指套更换时间为二小时更换一 次。（作业中

指套赃污或破损，随时更换,严禁指套封口撕裂）

 若有发现不符合现象，立即停止操作，并通知当站组长。

作业环境：

1. 必须在目检桌上作业

2. 灯光调节,依照能够看到perticle (0.1mm以下异物）图一按钮

3. 离子风扇距离产品作业区域30CM以内

4. 离子风扇每天必须清洁一次

5. 打开时注意离子风扇吹风方向

图一 图二

昆山和霖光电高科有限公司

KUNSHAN GIANTPLUS OPTRONICS DISPLAY TECHNOLOGY CO.,LTD.

版本

修订日期

cover 检验擦拭作業指導書

文件号: KGOQ-09/T136

1 2012/06/11 页数：第 3页，共11页

作者: 杨彦芳 审核: 熊佩林 核准: 吴文凯 初版日期: 2012/06/11

本文件为昆山和霖光电高科有限公司智慧财产, 非经书面许可, 不得以任何形式复制及对外发行。 5.2 cover 擦拭作业手法

5.2.1 作业标准

顺序 项目 操作程序 附图

1 作业前准备

无尘布折叠

图一 图二 图三 图四

图五 图六 图七 图八

2 作业前准备

辅助材料准备

手指套 PE膜 酒精 待作业区域 昆山和霖光电高科有限公司

KUNSHAN GIANTPLUS OPTRONICS DISPLAY TECHNOLOGY CO.,LTD.

版本

修订日期 cover

检验擦拭作業指導書 文件号: KGOQ-09/T136

1 2012/06/11 页数：第 4页，共11页

作者: 杨彦芳 审核: 熊佩林 核准: 吴文凯 初版日期: 2012/06/11

本文件为昆山和霖光电高科有限公司智慧财产, 非经书面许可, 不得以任何形式复制及对外发行。 3 Cover 撕取pe膜

（5"以下产品擦拭方法）

图一 图二 图三

1.右手拿产品

2.左手撕取pe膜（图一）

3.左右从上向下撕取（图三）

4.正面pe膜撕取Ok后,撕取反面

Pe膜（图三）

4 Cover 检查角度

（5"以下产品擦拭方法）

1. 左手拿取cover 油墨区域

灯光竖直45度角观察

2. 眼睛平视cover,双手拿取

Cover,在灯光下目视

3. 如果发现异物,请擦拭

5 棉签沾酒精擦拭cover

（5"以下产品擦拭方法）

图一 图二 图三 1. 右手拿取棉签

2. 沾酒精,沾取后,在干的无尘布上稀释,保证棉签无酒精滴露

3. 轻轻擦拭cover,单一方向擦拭 昆山和霖光电高科有限公司

KUNSHAN GIANTPLUS OPTRONICS DISPLAY TECHNOLOGY CO.,LTD.

版本

修订日期 cover

检验擦拭作業指導書 文件号: KGOQ-09/T136

1 2012/06/11 页数：第 5页，共11页

作者: 杨彦芳 审核: 熊佩林 核准: 吴文凯 初版日期: 2012/06/11

本文件为昆山和霖光电高科有限公司智慧财产, 非经书面许可, 不得以任何形式复制及对外发行。 6

无尘布沾酒精擦拭cover

（5"以下产品擦拭方法）

图一 图二 图三 1. 右手拿取已经折叠好的无尘布

2. 无尘布边角沾酒精

3. 保证无尘布酒精无滴露

4. 单一方向,从上向下擦拭

（如图三）

7

无尘布沾酒精擦拭cover

VA区域

（5"以下产品擦拭方法）

图一 图二 图三 1. 擦拭VA区域

2. 左手保证产品和桌面角度45度

3. 右手（食指/中指/无名指）

平行按住无尘布,保证平行

擦拭cover

4. 从上向下

5. 擦拭后一定要目检擦拭效果

昆山和霖光电高科有限公司

KUNSHAN GIANTPLUS OPTRONICS DISPLAY TECHNOLOGY CO.,LTD.

版本

修订日期 cover

检验擦拭作業指導書 文件号: KGOQ-09/T136

1 2012/06/11 页数：第 6页，共11页

作者: 杨彦芳 审核: 熊佩林 核准: 吴文凯 初版日期: 2012/06/11

本文件为昆山和霖光电高科有限公司智慧财产, 非经书面许可, 不得以任何形式复制及对外发行。 8

无尘布沾酒精擦拭cover

效果确认（目检）

（5"以下产品擦拭方法）

图一 图二 图三 1. 如果擦拭后目检还是发现异物

2. 请看清异物的位置,用无尘布

在灯光下擦拭

3. 再次目检状况

4. 先是正面45度角观察

5. 后是反面45度角观察

9

擦拭 oK cover 覆pe膜

（5"以下产品擦拭方法）

图一 图二 图三 1. 擦拭OK后

2. 左手拿取cover边缘

3. 纵向放置在PE膜上

4. 放置时不能碰到桌面底部玻璃

5. 正面放置OK,双手翻转cover

保证反面也覆上pe膜 昆山和霖光电高科有限公司

KUNSHAN GIANTPLUS OPTRONICS DISPLAY TECHNOLOGY CO.,LTD.

版本

修订日期 cover

检验擦拭作業指導書 文件号: KGOQ-09/T136

1 2012/06/11 页数：第 7页，共11页

作者: 杨彦芳 审核: 熊佩林 核准: 吴文凯 初版日期: 2012/06/11

本文件为昆山和霖光电高科有限公司智慧财产, 非经书面许可, 不得以任何形式复制及对外发行。 10

擦拭 oK cover 覆pe膜

（5"以下产品擦拭方法）

图一 图二 图三 1. 反面覆上pe膜后

2. 用刀切割

3. 注意：刀片切割线距离产品

大于1cm 距离

重点是防止碰到cover边缘

4. 作业好的产品整齐的叠放

已经作业区域

11

pe膜撕取

（5"以上产品擦拭方法）

1. 右手拿取产品

2. 左手拇指/食指 撕取pe膜

3. 撕取是从上向下

4. 轻轻的撕取,放置cover产生较大的静电,吸附异物

合集下载

涂装检查作业指导书

涂装检查作业指导书

涂装检查作业指导书

第一篇：涂装检查作业指导书（上）

一、前言

涂装检查是保证产品质量的重要环节之一。本指导书旨在规范涂装检查作业流程，提高涂装检查效率和准确性，确保涂装产品的合格率。本指导书适用于涂装检查人员的培训和操作指导，希望能够达到预期的效果。

二、涂装检查的目的和意义

涂装检查的目的是为了确保涂装产品的质量，及时发现和纠正涂装过程中的问题，防止不合格品流入市场。涂装检查的意义在于提高产品的可靠性和耐久性，满足客户需求，利于企业持续发展。

三、涂装检查的基本流程

涂装检查的基本流程包括准备工作、外观检查和性能检查。

1. 准备工作

（1）检查工具和仪器是否正常、完好。如喷涂枪、刷子、涂料盘、测厚仪等。

（2）检查检查样品和相关文件，如涂装工艺规程、检查标准、工艺图纸等。

（3）检查作业环境和安全措施，确保作业环境清洁整洁，并采取相应安全措施。

2. 外观检查

（1）检查涂层平整度和颜色是否符合要求。

（2）检查涂层表面是否存在麻点、气泡、皱纹等缺陷。

（3）检查涂层的附着力和硬度。

3. 性能检查

（1）进行耐盐雾、耐热、耐光、耐老化等性能测试。

（2）进行厚度测量，检查涂层的厚度是否符合要求。

四、涂装检查的注意事项 1. 注意安全

（1）正确佩戴个人防护用品，如手套、眼镜、口罩等。

（2）遵守作业规程和标准操作规程，确保涂装作业安全进行。

2. 注意细节

（1）注意涂装工艺规程和检查标准的要求，严格按照要求进行检查。

（2）注意检查样品的数量和选取方法，确保检查结果的准确性。

3. 注意记录

（1）及时记录检查结果和发现的问题，确保问题能够及时处理和追踪。

（2）对检查结果进行分析和总结，及时调整和改进工艺。

五、涂装检查的改进措施

针对涂装检查中存在的问题和不足，可以采取以下改进措施：

1. 加强培训和学习，提升检查人员的专业能力。

2. 定期更新涂装工艺规程和检查标准，与时俱进。

清洁度检验作业指导书

清洁度检验作业指导书

零件清洁度检验

1 检验目的：

1.1 为了明确生产线零件清洁度要求，便于加工车间及外协厂家对零件清洗效果的有效控制。

1.2 此操作指导书规定了用于确定缸盖罩及油底壳总成其零部件清洁度的检查、评定及操作方法。

2 检验范围：

2.1 适用于一般用途的发动机缸盖罩及油底壳总成及零部件清洁度的检查和评定。

2.2 检测部位主要是缸盖罩及油底壳总成总成及零部件的内表面及螺栓孔内表面。

3 检验环境：

3.1 检测室内要干燥、通风，室温保持20±5℃。

3.2 检测室要有良好的防尘设施，清洗间要有严格的防火措施。

4 检验方式：检查员抽检。

5 检验人员：技术质量部计量、检验室检查员。

6 检验频次：每周抽检1次，每次2件，分别在2个包装箱内各抽一件。

7 作业准备：

7.1 仪器设备：烘干炉、干燥瓶、滤膜过滤装置、天平、托盘、放大镜（50倍）；

7.2 检验工具：喷壶、120＃汽油、毛刷、孔径为5um的微孔滤膜；

7.3 检验工具：无齿镊子、清洁放膜干燥皿。

8 检验方法： 8.1 将零件放置于托盘上方或托盘内，喷壶用120＃汽油冲刷零件清洗部位，同时用毛刷轻刷冲洗部位，将冲刷下来的物质全部倒入烧杯中，冲洗不掉的残留物（如渣皮、压铸毛坯瘤等）不准敲打或硬性剔除，此部分残留物也不做考核使用，各种器具清洗时，应防止将带有杂质的清洗液飞溅到容器外；

8.2 用无齿镊子夹取滤膜一片，用天平称下滤膜质量，质量记为：G1，精确至0.1mg；

8.3 将滤膜放于过滤装置上，将收集后的所有容器中的溶液轻轻倒入装有微孔滤膜的漏斗进行过滤，过滤完成后用120＃汽油沿着漏斗壁清洗漏斗里的残余杂质，采集所有杂质；

8.4 待所有滤液过滤干净后，将含有所有杂质的滤膜拿下放入清洁放膜干燥皿中置于烘干炉中干燥；

8.5 将烘干炉中的烘干温度控制在90°±5℃之间。烘干至少3小时后，将滤纸取出，放入干燥瓶内干燥30分装后，将滤膜放入天平称重，质量记为：G2精确至0.1mg；

覆膜作业指导书

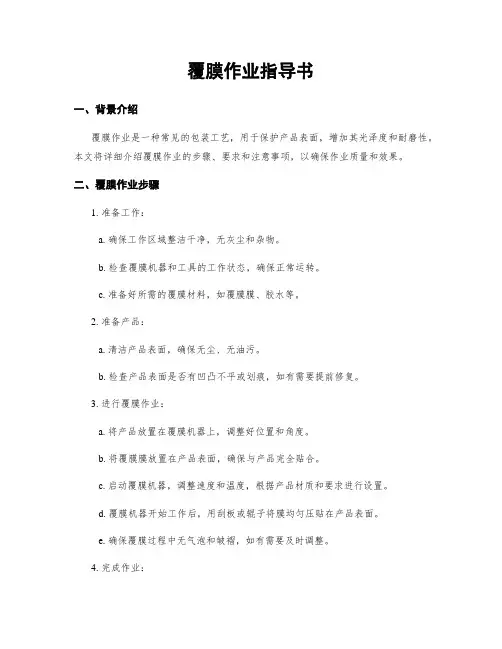

覆膜作业指导书
