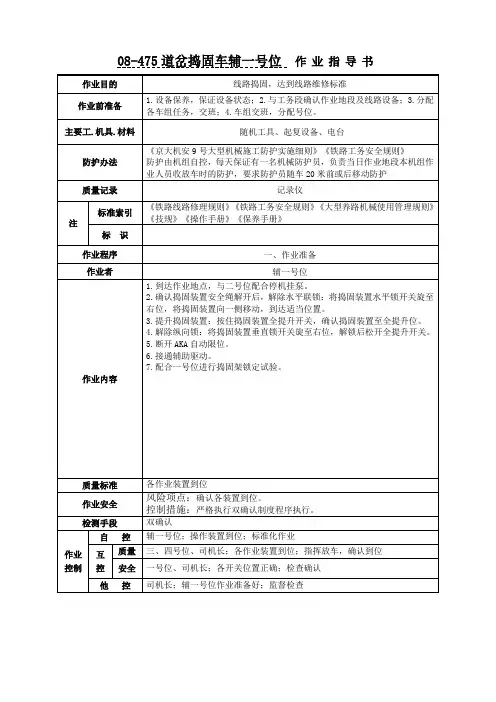

08-475道岔捣固车三号位作业指导书

08-475型道岔捣固车故障处理武汉铁路局工务机械段08-475型捣固车故障处理作业指导书GB/T19001－2000 idt ISO9001：2000编号：WJXD/ZD7.1—15版本：A受控状态：分发号：2002年12月10日发布 2002年12月20日实施文件会签审批表1 目的规范故障处理操作程序，确保线路顺利开通，减少施工延点时间。

2 适用范围08-475型道岔捣固车。

3 作业程序3.1 发动机“熄火”时的故障处理3.1.1 总的原则：当捣固车的发动机“熄火”时，设备主操作手（一号位、三号位）要及时利用蓄能器的液压能提起捣固装置和起拨道装置以及辅助起道装置、夯拍器，并锁定；如失败则启动车内应急泵系统收起工作装置；利用气动系统提起测量小车，并锁定。

3.1.2 发动机“熄火”时的故障处理程序3.1.2.1 对捣固装置实施垂直锁定a) 一号位彻除捣镐振动的同时三号位按下捣固装置提升按钮；b) 一号位对捣固装置实施垂直锁定并确认锁定指示灯亮绿灯。

3.1.2.2 收起并锁定起拨道装置a) 一号位和三号位迅速张开滚轮夹钳和起道钩置于正常位置；b) 一号位打开起拨道装置提升按钮；c) 三号位对起拨道装置实施锁定；d) 确认锁定到位，一号位降下起拨道装置。

3.1.2.3 收起并锁定辅助起道装置(未使用则不执行此项)a) 由操作辅助起道装置的号位先张开辅助起道装置的滚轮夹钳、提升；b) 边收边调整角度直到辅助起道装置全部收回；c) 再提升、锁定和降下辅助起道装置；d) 如施工负责人或司机长在操作室，则有施工负责人或司机长收起并锁定辅助起道装置。

3.1.2.4 收起并锁定夯拍器(未使用则不执行此项)a) 一号位先鸣笛、再提升夯拍器；四号位和五号位在两侧防护；b) 三号位锁定夯拍器。

3.1.2.5 收起并锁定各小车a) 一号位关拨道、去气加载；b) 三号位关闭抄平系统和拨道系统；c) 一号位和三号位先提升各小车（共五对小车），再实施锁定；d) 一号位最后降下拨道小车。

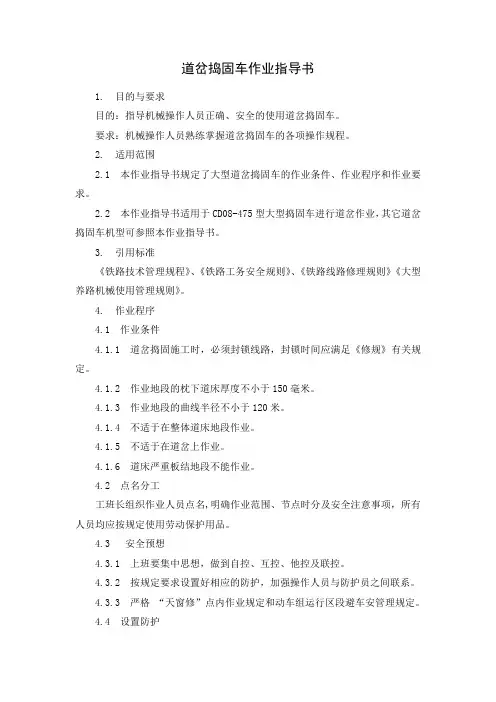

道岔捣固车作业指导书1. 目的与要求目的：指导机械操作人员正确、安全的使用道岔捣固车。

要求：机械操作人员熟练掌握道岔捣固车的各项操作规程。

2. 适用范围2.1 本作业指导书规定了大型道岔捣固车的作业条件、作业程序和作业要求。

2.2 本作业指导书适用于CD08-475型大型捣固车进行道岔作业，其它道岔捣固车机型可参照本作业指导书。

3. 引用标准《铁路技术管理规程》、《铁路工务安全规则》、《铁路线路修理规则》《大型养路机械使用管理规则》。

4. 作业程序4.1 作业条件4.1.1 道岔捣固施工时，必须封锁线路，封锁时间应满足《修规》有关规定。

4.1.2 作业地段的枕下道床厚度不小于150毫米。

4.1.3 作业地段的曲线半径不小于120米。

4.1.4 不适于在整体道床地段作业。

4.1.5 不适于在道岔上作业。

4.1.6 道床严重板结地段不能作业。

4.2 点名分工工班长组织作业人员点名,明确作业范围、节点时分及安全注意事项，所有人员均应按规定使用劳动保护用品。

4.3 安全预想4.3.1 上班要集中思想，做到自控、互控、他控及联控。

4.3.2 按规定要求设置好相应的防护，加强操作人员与防护员之间联系。

4.3.3 严格“天窗修”点内作业规定和动车组运行区段避车安管理规定。

4.4 设置防护4.4.1 现场设置随车防护员，防护人员必须经考试合格的职工担任。

上道作业前，必须指派驻站联络员并提前40分钟到达车站办理登记手续，加强与车站值班员联系，全面了解列车运行情况并及时通知现场防护员。

4.4.2 作业负责人确认防护已到位，并接到施工命令（命令号、施工起讫时间）后，通知作业人员，上道作业。

4.5 上道作业4.5.1 完成对机械设备的全面检查，提前运行到施工区间的一端站。

4.5.2 将作业地段的曲线要素输入计算机中。

4.5.3 进入封锁施工地点后，应立即按规定设置有关防护信号。

4.5.4 基本作业4.5.4.1 程序⑴按封锁命令进入作业区间，运行至作业地点停车并制动，变速手柄置中间空档位，关闭液力变矩器变速器钥匙，发动机停机。

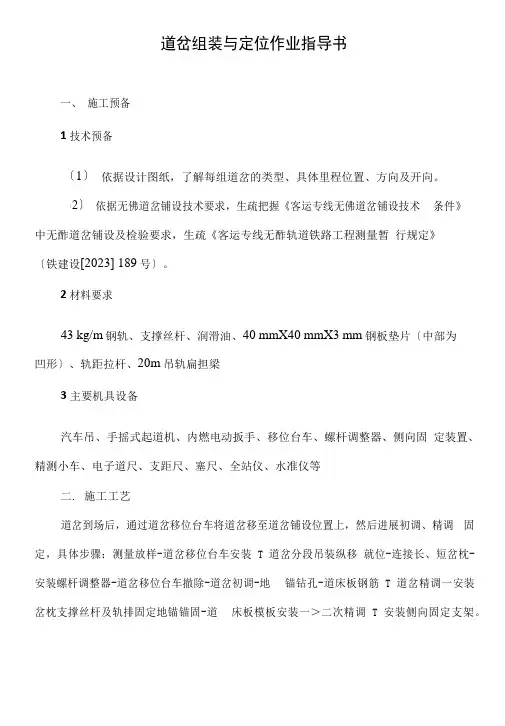

道岔组装与定位作业指导书一、施工预备1技术预备〔1〕依据设计图纸，了解每组道岔的类型、具体里程位置、方向及开向。

〕依据无佛道岔铺设技术要求，生疏把握《客运专线无佛道岔铺设技术条件》〔2中无酢道岔铺设及检验要求，生疏《客运专线无酢轨道铁路工程测量暂行规定》〔铁建设[2023] 189 号〕。

2材料要求43 kg/m 钢轨、支撑丝杆、润滑油、40 mmX40 mmX3 mm 钢板垫片〔中部为凹形〕、轨距拉杆、20m 吊轨扁担梁3 主要机具设备汽车吊、手摇式起道机、内燃电动扳手、移位台车、螺杆调整器、侧向固定装置、精测小车、电子道尺、支距尺、塞尺、全站仪、水准仪等二. 施工工艺道岔到场后，通过道岔移位台车将道岔移至道岔铺设位置上，然后进展初调、精调固定，具体步骤：测量放样-道岔移位台车安装 T 道岔分段吊装纵移就位-连接长、短岔枕-安装螺杆调整器-道岔移位台车撤除-道岔初调-地锚钻孔-道床板钢筋 T 道岔精调一安装岔枕支撑丝杆及轨排固定地锚锚固-道床板模板安装一＞二次精调 T 安装侧向固定支架。

1 测量放样无酢轨道道岔测量包括道岔位置测量和道岔内部线路几何形位测量。

无祚轨道道岔区测量，以CPIII 掌握点为基准，依据站场设计图进展道岔区掌握桩测量，确认无误后进展道岔桩位放样，形成无酢轨道道岔区测量基标网。

站场内的各组无酢道岔宜一次测试完成，并复核道岔间的相互位置，误差的调整应在站线中消退。

在水硬性支承层或钢轨混凝土底座上定位出道岔岔心、岔首、岔尾中心桩, 以及道岔前后50〜100m 范围内测放线路中线桩。

掌握点测设：（1）道岔中心掌握桩宜与站线轨道同时测设，误差调整应在站线测量中消退。

（2）应在道岔始端、道岔中心、道岔终端亡股和侧股的两侧位置及道岔前后50〜100m 范圉内设置掌握基桩，距线路中线的距离应为3〜4m,按坐标直接测设。

〕掌握基桩的测量方法和精度要求〔3① 按CPIII 基桩掌握前方交会法施测，测量的主要技术要求应符合《客运专线无酢轨道铁路工程测量暂行规定》〔铁建设[2023] 189 号〕表3. 1. 1,表3. 1. 2 -2,表3. 2.4 条的规定，并按第3. 2.5 条的规定进展平羌〔安排调整误差〕。

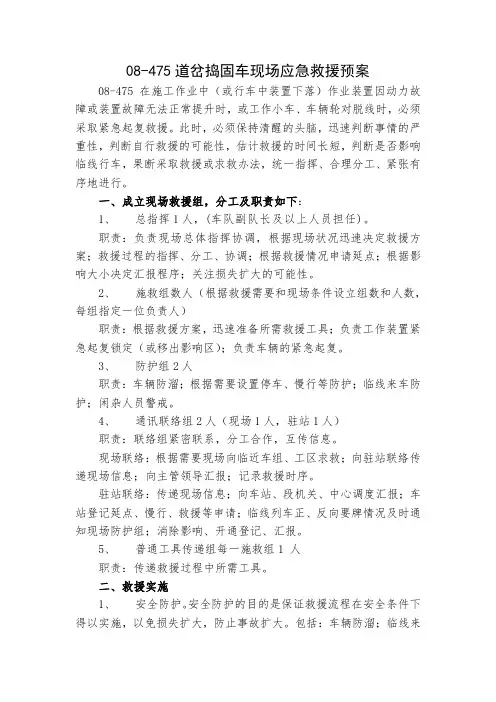

08-475道岔捣固车现场应急救援预案08-475在施工作业中（或行车中装置下落）作业装置因动力故障或装置故障无法正常提升时，或工作小车、车辆轮对脱线时，必须采取紧急起复救援。

此时，必须保持清醒的头脑，迅速判断事情的严重性，判断自行救援的可能性，估计救援的时间长短，判断是否影响临线行车，果断采取救援或求救办法，统一指挥、合理分工、紧张有序地进行。

一、成立现场救援组，分工及职责如下：1、总指挥1人，(车队副队长及以上人员担任)。

职责：负责现场总体指挥协调，根据现场状况迅速决定救援方案；救援过程的指挥、分工、协调；根据救援情况申请延点；根据影响大小决定汇报程序；关注损失扩大的可能性。

2、施救组数人（根据救援需要和现场条件设立组数和人数，每组指定一位负责人）职责：根据救援方案，迅速准备所需救援工具；负责工作装置紧急起复锁定（或移出影响区）；负责车辆的紧急起复。

3、防护组2人职责：车辆防溜；根据需要设置停车、慢行等防护；临线来车防护；闲杂人员警戒。

4、通讯联络组2人（现场1人，驻站1人）职责：联络组紧密联系，分工合作，互传信息。

现场联络：根据需要现场向临近车组、工区求救；向驻站联络传递现场信息；向主管领导汇报；记录救援时序。

驻站联络：传递现场信息；向车站、段机关、中心调度汇报；车站登记延点、慢行、救援等申请；临线列车正、反向要牌情况及时通知现场防护组；消除影响、开通登记、汇报。

5、普通工具传递组每一施救组1 人职责：传递救援过程中所需工具。

二、救援实施1、安全防护。

安全防护的目的是保证救援流程在安全条件下得以实施，以免损失扩大，防止事故扩大。

包括：车辆防溜；临线来车警示；闲杂人员警戒；按规定设置防护等。

原则：（1）本线防护，防护人员带齐防护工具，在距本车不少于400m处设置响墩，并派专人盯控；（2）邻线防护：防护人员带齐防护工具，在距救援地点800米左右，选择瞭望条件较好的地方，站立于邻线路角，及时警示邻线来车及通报邻线来车情况。

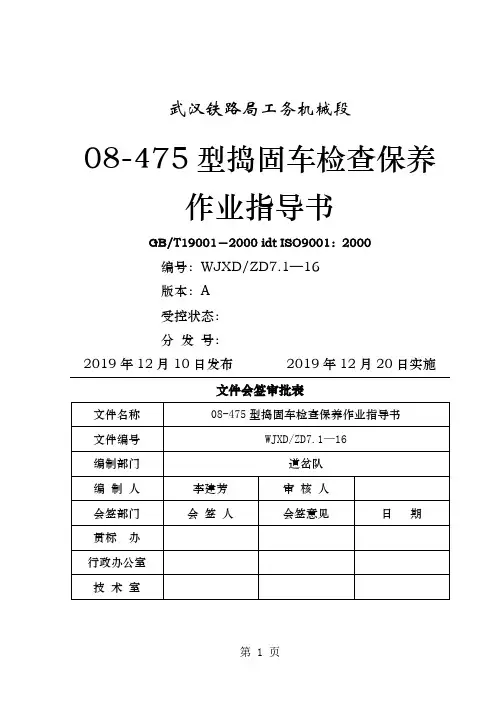

武汉铁路局工务机械段08-475型捣固车检查保养作业指导书GB/T19001－2000 idt ISO9001：2000编号：WJXD/ZD7.1—16版本：A受控状态：分发号：2019年12月10日发布2019年12月20日实施文件会签审批表1 目的规范08-475型道岔捣固车检查保养制度，确保机械设备处于良好状态。

2 适用范围适用于我段08-475型道岔捣固车。

3 08-475型道岔捣固车检查保养的分类根据铁道部《大型养路机械综合管理工作指南》的规定08-475型道岔捣固车检查保养分为日常检查保养、定期检查保养和针对性检查保养。

4 08-475型道岔捣固车日常检查保养的分工08-475型道岔捣固车日常检查保养在每天作业前后由操作人员按规定项目进行并应做到“四勤”即勤清洗，勤检查，勤紧固，勤调整。

4.1 各操作工在司机长统一分配下完成各自的日常检查保养内容，完毕后经过司机长验收合格方可。

4.2 在正常情况下司机长按以下原则分配保养任务：a) 一号位和三号位负责共同液压系统和捣固装置的检查保养；b) 二号位负责发动机、操作装置和电器控制系统的检查保养；c) 四号位和五号位负责制动系统、起拨道装置及检测机构的检查保养；d) 六号位负责动力传动系统及走行机构、车体其他部位的检查保养。

4.3 日常检查保养的执行情况详见《08-475型道岔捣固车保养细则表》。

4.4 油脂类的使用型号、数量详见附件。

5 08-475型道岔捣固车日常检查保养内容5.1 柴油机的日常检查保养5.1.1 检查发动机机油。

发动机启动前，应至少检查一次机油。

新发动机或刚大修出厂的发动机每天应检查二次机油。

机油标尺刻有点刻度和线刻度两种，长期停放的发动机在启动前应按点刻度检查机油油面。

一般情况，发动机怠速运转1～2min，停车后（等1～2min）马上按线刻度检查油面。

油面仅达下刻度线时，则必须加油，以避免对发动机造成严重损伤。

5.1.2 检查清洗空气滤清器。

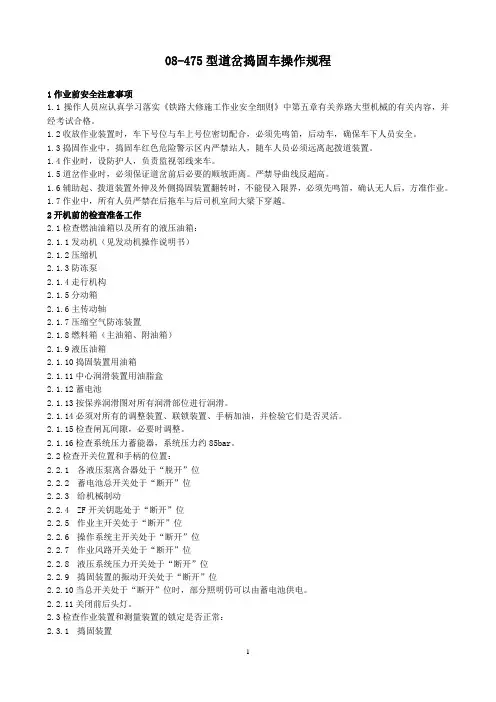

08-475型道岔捣固车操作规程1作业前安全注意事项1.1操作人员应认真学习落实《铁路大修施工作业安全细则》中第五章有关养路大型机械的有关内容，并经考试合格。

1.2收放作业装置时，车下号位与车上号位密切配合，必须先鸣笛，后动车，确保车下人员安全。

1.3捣固作业中，捣固车红色危险警示区内严禁站人，随车人员必须远离起拨道装置。

1.4作业时，设防护人，负责监视邻线来车。

1.5道岔作业时，必须保证道岔前后必要的顺坡距离。

严禁导曲线反超高。

1.6辅助起、拨道装置外伸及外侧捣固装置翻转时，不能侵入限界，必须先鸣笛，确认无人后，方准作业。

1.7作业中，所有人员严禁在后拖车与后司机室间大梁下穿越。

2开机前的检查准备工作2.1检查燃油油箱以及所有的液压油箱：2.1.1发动机（见发动机操作说明书）2.1.2压缩机2.1.3防冻泵2.1.4走行机构2.1.5分动箱2.1.6主传动轴2.1.7压缩空气防冻装置2.1.8燃料箱（主油箱、附油箱）2.1.9液压油箱2.1.10捣固装置用油箱2.1.11中心润滑装置用油脂盒2.1.12蓄电池2.1.13按保养润滑图对所有润滑部位进行润滑。

2.1.14必须对所有的调整装置、联锁装置、手柄加油，并检验它们是否灵活。

2.1.15检查闸瓦间隙，必要时调整。

2.1.16检查系统压力蓄能器，系统压力约85bar。

2.2检查开关位置和手柄的位置：2.2.1各液压泵离合器处于“脱开”位2.2.2蓄电池总开关处于“断开”位2.2.3给机械制动2.2.4ZF开关钥匙处于“断开”位2.2.5作业主开关处于“断开”位2.2.6操作系统主开关处于“断开”位2.2.7作业风路开关处于“断开”位2.2.8液压系统压力开关处于“断开”位2.2.9捣固装置的振动开关处于“断开”位2.2.10当总开关处于“断开”位时，部分照明仍可以由蓄电池供电。

2.2.11关闭前后头灯。

2.3检查作业装置和测量装置的锁定是否正常：2.3.1捣固装置2.3.2伸缩臂支承架2.3.3夯拍器2.3.4清扫刷2.3.5挡碎石板2.3.6起拨道装置2.3.7前测量小车2.3.8后测量小车2.3.9抄平小车2.3.10拨道小车2.3.11后张紧小车2.3.12记录测量车2.3.13测量弦2.4其它检查：2.4.1关闭紧急制动阀（阀门）。

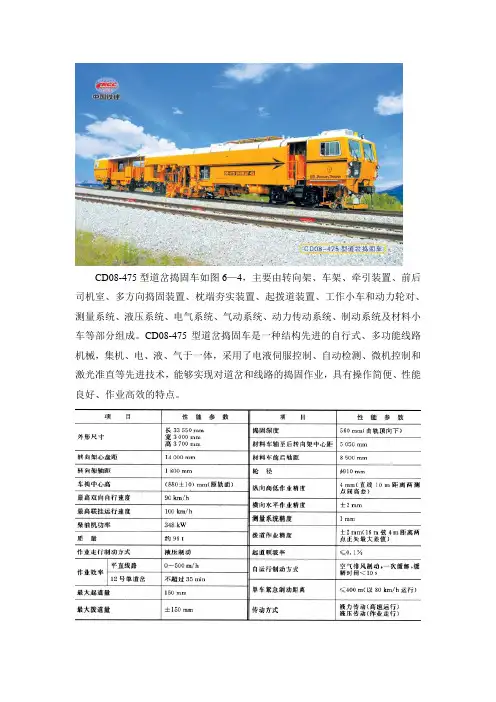

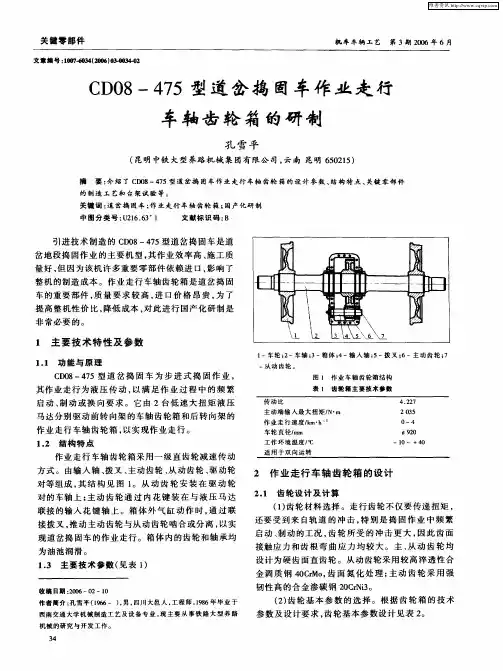

CD08-475型道岔捣固车如图6—4，主要由转向架、车架、牵引装置、前后司机室、多方向捣固装置、枕端夯实装置、起拨道装置、工作小车和动力轮对、测量系统、液压系统、电气系统、气动系统、动力传动系统、制动系统及材料小车等部分组成。

CD08-475型道岔捣固车是一种结构先进的自行式、多功能线路机械，集机、电、液、气于一体，采用了电液伺服控制、自动检测、微机控制和激光准直等先进技术，能够实现对道岔和线路的捣固作业，具有操作简便、性能良好、作业高效的特点。

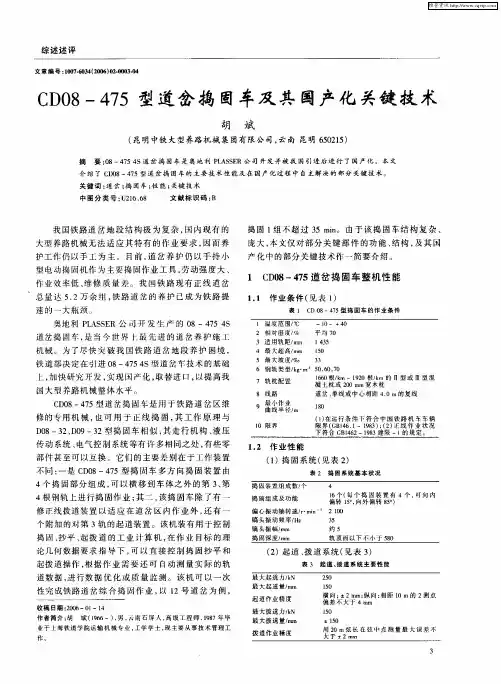

CD08-475型道岔捣固车作业条件。
