室内给水管道安装工程技术交底记录文本一、施工交底人员1.项目经理：XXX2.安装工：XXX3.工程质检员：XXX二、施工内容1.安装位置根据设计图纸要求，给水管道的安装位置需要与图纸上的位置一致。
在安装过程中，需要注意与其他管道和设备之间的间距，以便日后维修和保养。
2.材料选择给水管道的材料选择要符合国家标准和设计要求。
管道材料可以选择为PVC管道、铜管或者钢管等。
管件和连接件也需要根据设计要求选择，并确保质量合格。
3.施工工序（1）测量与划线：在安装之前，需要仔细测量管道的位置和长度，并标记出正确的位置。
（2）切割与修整：根据测量结果，使用相应工具对管道进行切割和修整，保证管道的长度和形状符合要求。
（3）连接与固定：根据设计要求和工程图纸，使用适当的连接件和固定件对管道进行连接和固定，确保管道的牢固和密封性。
（4）测试与检查：安装完毕后，需要进行管道的测试和检查，以确保管道能够正常运行并且没有泄漏。
4.安全措施（1）施工人员需佩戴必要的安全装备，如安全帽、安全鞋等。
（2）施工现场需设置明显的安全警示标志，并做好现场围挡，以防止他人进入施工区域。
（3）施工过程中需注意防火、防爆等安全事项，杜绝使用明火或违规操作。
（4）使用施工设备和工具时，要确保设备功能正常、工具完好，遵守操作规程。
三、质量要求与验收标准1.管道牢固：管道与管件连接紧密，没有松动或游动的情况。
2.管道无渗漏：经过测试和检查，管道无渗漏现象。
3.管道表面光洁：管道表面无毛刺、氧化或污染等问题。
4.管道标识清晰：对于通过墙壁、地面或天花板的管道，需要设置明显的标识，以便于日后的维护和维修。
四、施工交底内容记录1.施工安全措施：包括佩戴安全装备、施工现场安全警示标志设置、防火防爆措施、施工设备和工具的使用规程等。
2.施工流程：详细记录施工过程中的测量、切割、连接、固定、测试和检查等工序，确保每一步都符合设计要求和施工规范。
3.材料和设备使用：记录使用的管道材料和连接件，确保符合国家标准和设计要求；同时记录使用的施工设备和工具，并确保其正常工作和完好状态。
室内给水管道安装技术交底四篇篇一：室内给水管道安装技术交底一、工程概况青海师大建筑面积㎡，分为两部分，一部份为十一层；另一部份为，其生活给水系统采用无缝钢管和镀锌钢管，生活热水系统采用铜管。
二、施工准备1、材料检验（1）镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、毛刺。
管件无偏扣、乱扣、丝扣不全或角度不准等现象。
管件及管件均应有出厂合格证。
（2）铜管检验合格，表面内壁均应光洁，不得有疵孔、裂纹等缺陷。
（3）水表的规格应符合设计要求并经自来水公司确认，热水系统选用符合温度要求的热水表。
表壳铸造无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。
（4）阀门的规格、型号应符合设计要求，热水系统阀门符合温度要求。
阀体铸造表面光洁、无裂纹，阀杆开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。
2、机具准备（1）机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。
（2）工具：套丝板、管钳、压力钳、手锤、活扳手、链钳、弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。
（3）其他：水平尺、线坠、钢卷尺、小线、压力表等。
3、作业条件（1）管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
（2）明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。
（3）立管安装宜在主体结构完成后进行。
每层均应有明确的标高线。
暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安装措施。
三、操作工艺见下图安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗2、安装准备认真熟悉图纸，根据施工方案决定的施工方法做好准备工作。
参看有关专业设计设备图和装修建筑图，核对各种管道和坐标、标高是否是交叉，管道排列所有空间是否合理。
有问题及明与设计和有关人员研究解决，办好变更洽商记录。

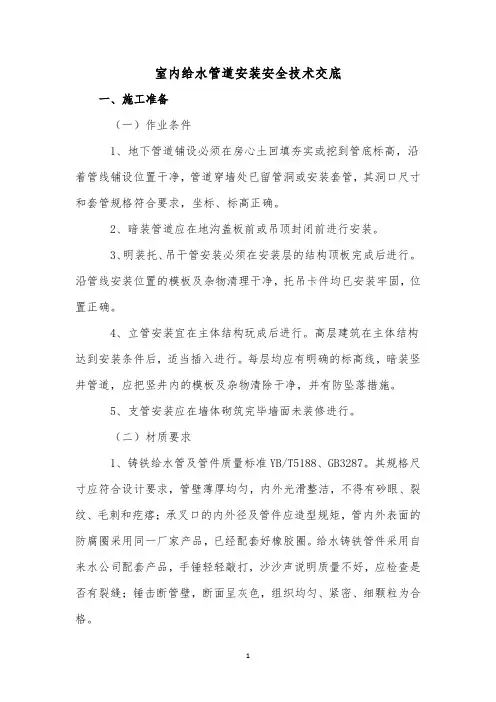

室内给水管道安装安全技术交底一、施工准备（一）作业条件1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿着管线铺设位置干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。
3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
4、立管安装宜在主体结构玩成后进行。
高层建筑在主体结构达到安装条件后，适当插入进行。
每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
5、支管安装应在墙体砌筑完毕墙面未装修进行。
（二）材质要求1、铸铁给水管及管件质量标准YB/T5188、GB3287。
其规格尺寸应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承叉口的内外径及管件应造型规矩，管内外表面的防腐圈采用同一厂家产品，已经配套好橡胶圈。
给水铸铁管件采用自来水公司配套产品，手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝；锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。
2、镀锌给水管及管件质量GB/T3091。
其规格种类应符合设计要求，管呢爱镀锌均匀，无锈蚀，无毛刺，管件无偏扣、乱扣、丝扣不全或角度不准等现象，将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。
3、消火栓系统管材按设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平现象。
4、消火栓箱体的规格型号应符合设计图纸要求，箱体表面平整、光洁、无绣蚀、划伤，箱门开启灵活。
箱体方正，箱内配件齐全，转阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。
5、水表的规格应反映和设计图纸要求，其中每户使用DN15水表。
热水系统选用符合温度要求的热水表，表壳铸照规矩、无砂眼、裂纹、表玻璃盖无损坏、铅封完整。
6、阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。
给水管安装技术交底一、工程概述本次给水管安装工程涵盖了_____（具体建筑或区域）的生活用水供应系统。
给水管采用_____材质（如 PPR 管、镀锌钢管等），管径范围为_____至_____。
安装工作包括管道敷设、管件连接、支架安装、试压冲洗等环节。
二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸，了解给水管的走向、管径、标高及连接方式等技术要求。
编制施工方案，并向施工班组进行技术交底。
2、材料准备给水管及管件的规格、型号应符合设计要求，并有产品质量合格证和检验报告。
管材表面应光滑、无裂纹、无凹陷等缺陷。
管件应无砂眼、变形等问题。
阀门的规格、型号应符合设计要求，其强度和严密性试验应合格。
3、施工机具准备准备好电焊机、热熔机、套丝机、切割机、试压泵等施工机具，并确保其性能良好。
测量工具如水准仪、卷尺、角尺等应经过校验合格。
4、作业条件准备施工场地应清理干净，无杂物、积水等。
预留孔洞、预埋件的位置、尺寸应符合设计要求。
三、管道安装工艺流程1、测量放线根据设计图纸，在施工现场测量出给水管的安装位置，并弹出管道中心线和标高控制线。
2、支架制作与安装根据管道的管径、重量和敷设方式，制作合适的支架。
支架的形式有托架、吊架和管卡等。
支架应安装牢固，位置正确，间距符合规范要求。
3、管道敷设按照测量放线的位置，将管道敷设在支架上。
管道的敷设应顺直，坡度符合设计要求。
对于需要穿越墙壁、楼板的管道，应预留孔洞或预埋套管。
4、管件连接根据管材的材质，选择合适的连接方式。
如PPR 管采用热熔连接，镀锌钢管采用螺纹连接或法兰连接。
连接时，应确保接口处密封良好，无渗漏。
5、阀门安装阀门应安装在便于操作和维修的位置。
阀门在安装前，应进行强度和严密性试验，试验合格后方可安装。
6、管道试压管道安装完毕后，应进行水压试验。
试验压力为工作压力的_____倍（具体倍数根据设计要求）。
试压时，应逐步升压，达到试验压力后，稳压_____分钟（具体时间根据规范要求），检查管道及接口处有无渗漏。
给水管道施工安全技术交底1. 安全目标为确保给水管道施工过程中的安全，减少安全事故的发生，我们设定了以下安全目标：- 人员伤亡事故率为零；- 设备事故率为零；- 火灾事故率为零；- 环境污染事故率为零。
2. 施工准备2.1 人员准备- 确保所有施工人员均经过专业培训并取得相应的操作资格；- 对施工人员进行安全教育和培训，确保他们了解并掌握施工安全知识；- 明确各施工人员的职责和任务，确保施工过程中的协调与配合。
2.2 材料准备- 检查给水管道的质量，确保符合国家标准和设计要求；- 准备足够的施工材料，如管材、管件、阀门等；- 确保施工材料的安全存放，防止材料受损或被盗。
2.3 设备准备- 检查施工设备的安全性能，如挖掘机、推土机、起重机等；- 确保施工设备的操作人员具备相应的操作资格；- 准备足够的施工设备，以满足施工需求。
3. 施工过程安全管理3.1 施工现场安全管理- 设立施工现场的安全警示标志，提醒施工人员注意安全；- 确保施工现场的通道畅通，避免物料堆放阻碍通道；- 对施工现场进行定期安全检查，发现问题及时整改。
3.2 施工操作安全管理- 严格按照施工方案和操作规程进行施工；- 确保施工过程中的各项操作符合安全要求，如高处作业、电气设备操作等；- 施工过程中，严禁擅自离岗、饮酒、疲劳作业。
3.3 施工机械设备安全管理- 定期对施工机械设备进行维修和保养，确保其安全性能；- 严格按照操作规程操作机械设备，防止发生意外；- 机械设备操作人员需持有相应的操作资格证书。
3.4 施工用电安全管理- 按照国家标准进行临时用电设施的设置；- 定期对临时用电设施进行检查，确保其安全性能；- 施工过程中，严禁私拉乱接电线，防止触电事故的发生。
4. 安全事故处理一旦发生安全事故，应立即启动应急预案，采取以下措施：- 及时报告事故情况，通知相关部门；- 保护事故现场，防止事故扩大；- 对受伤人员进行紧急救治，并送往医院；- 组织事故调查，查明事故原因；- 根据调查结果，对事故责任人和责任单位进行处理；- 总结事故教训，加强安全管理。
室内给排水管道安装技术交底一、工程概况按照设计图纸实验配套区工程给排水系统由12个单体组成，另包括实验配套区外的单体。
室内给水管道采用PP-R管道，热熔连接，室内排水管道采用UPVC 管，粘接连接。
二、施工顺序给排水管道安装施工顺序为：从下向上进行施工，主管→干管→支管→试压→保温→与设备连接。
三、施工预备操作方式：班组在施工进程中，按设计图纸的要求、技术变更通知书、给排水安装工程施工及验收规范、质量查验评定标准等要求进行施工。
安全注意事项：施工人员必需严格遵守国家安全劳动保护法，所有进入施工现场人员，要同意安全教育、防火教育，学习安全法规，并做好记录。
自检记录：施工班组生产的产品，要依据设计图、施工规范、质量查验评定标准进行自检，并写明工作部位，以便施工员复检，自检记录由施工班组长交施工员存档。
限额领料：班组应限额领料，以控制材料浪费。
四、PP-R给水管安装1、给水管道施工工艺流程：安装预备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐、保温→完工验收。
二、施工预备给水管道安装工程正式施工前，施工人员第一要熟悉图纸，进行技术交底和材料预备，重点解决图纸中存在的问题，同时组织施工人员、机具和材料进场。
在土建主体施工时，由于本工程生活楼楼板大部份为现浇，因此要特别注意各类套管的预留及预埋件的预埋，进行严格的技术复核，并及时办理隐蔽手续。
在浇筑混凝土时，安装应派专人负责值班，及时解决现场出现的问题。
本工程的给水管道主要施工方式有热熔连接（PP-R塑料管）PP-R管是聚丙烯改性的环保型塑料管材,洗手间给水管全数采用PP-R管和与之配管的管件连接，管件与管材、管材与管材连接采用PP-R热熔方式连接，洗手间除吊顶内安装外采用暗敷，土建墙体砌好后，在粉灰之前，应按照图纸洗手间大样图将管槽砖墙凿好，并处置干净，管道穿墙加设钢套管，套管应比管子大两号，长度与墙体相等。
3、管材、管件质量要求：管材、管件的颜色应一致，无色泽不均及分解变色线。
详细版：给水管道施工的安全技术交底一、项目背景本项目涉及给水管道的施工，为了保障项目的正常进行和人员的安全，需要对施工安全技术进行详细的交底。
二、施工人员要求所有施工人员必须接受安全培训并通过考核，熟悉施工设备的操作方法和安全注意事项，持有有效的特种作业操作证件。
三、施工安全规定1. 在施工现场必须遵守“安全第一、预防为主”的方针，严格按照《建筑施工安全生产规定》及相关法规进行施工。
2. 按照施工图纸和施工方案进行施工，严禁违章指挥和违章作业。
3. 施工期间，必须按规定使用和维护施工设备，定期进行设备检查，确保设备良好运行。
4. 确保施工现场的清洁、整洁，及时清理施工垃圾，防止发生安全事故。
四、个体保护装备所有施工人员在施工现场必须佩戴安全帽、穿防护鞋、戴防护手套等。
特种作业人员需要根据作业性质，佩戴相应的个体防护装备。
五、施工现场安全管理1. 设立专门的安全管理机构和安全管理人员，负责施工现场的安全管理工作。
2. 定期进行安全检查，及时发现和纠正存在的安全隐患。
3. 对施工现场进行安全标识的设置，提醒人员注意安全。
4. 对施工现场进行通风、照明等安全防护设施的设置。
六、施工设备安全管理1. 施工设备必须由专门的设备管理人员进行管理和保养。
2. 对施工设备进行定期检查和维护，保证设备的正常运行。
3. 对施工设备的使用人员进行定期培训，提高他们的使用技能和安全意识。
七、施工过程中的安全注意事项1. 施工过程中，必须按照施工方案进行，严禁随意更改施工方案。
2. 对施工现场进行定期的安全检查，及时发现并处理安全隐患。
3. 在施工过程中，严禁酒后作业，严禁疲劳作业。
4. 在施工过程中，要严密监控施工环境，特别是气候、地质等条件，以防止因环境变化引发的安全事故。
八、紧急情况处理1. 对于突发的紧急情况，应迅速启动应急预案，及时疏散人员，确保人员安全。
2. 对于施工过程中发生的任何安全事故，都应立即上报，并配合有关部门进行事故调查和处理。
一、交底对象项目全体施工人员、管理人员、监理人员。
二、交底时间[具体日期]三、交底内容1. 施工前准备- 施工人员需接受安全教育培训，了解室内给水系统施工的安全注意事项。
- 施工现场需进行安全检查，确保施工环境安全，无安全隐患。
- 严格执行施工方案，确保施工质量。
2. 施工安全要求- 严格遵守《建筑施工安全技术统一规范》（GB50870-2013）及相关安全操作规程。
- 施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
- 施工现场应设置安全警示标志，提醒施工人员注意安全。
- 施工现场禁止酒后作业、疲劳作业。
- 施工现场禁止使用不合格的工具、设备。
3. 施工过程中注意事项- 施工前应检查管道材料，确保质量合格，符合设计要求。
- 施工过程中，严禁随意更改管道走向，必须按照设计图纸进行施工。
- 施工过程中，应避免损坏周边的墙体、电线等设施。
- 施工过程中，严禁在未采取安全措施的情况下进行高空作业。
- 施工过程中，严禁在管道内部进行焊接、切割等操作。
4. 施工现场安全措施- 施工现场应设置安全通道，确保施工人员通行畅通。
- 施工现场应设置临时照明设施，确保夜间施工安全。
- 施工现场应设置消防器材，并确保其完好有效。
- 施工现场应设置安全警示标志，提醒施工人员注意安全。
- 施工现场应设置排水设施，确保排水畅通。
5. 应急处理措施- 发生安全事故时，应立即停止施工，并立即上报相关部门。
- 采取必要措施，防止事故扩大。
- 对受伤人员进行紧急救治，并立即送往医院。
四、施工结束后注意事项- 施工结束后，应对施工现场进行清理，确保无安全隐患。
- 对施工人员进行安全总结，总结施工过程中的安全经验教训。
- 对施工现场进行安全检查，确保无安全隐患。
五、附则- 本安全技术交底为室内给水系统施工安全的基本要求，具体施工过程中，应根据实际情况进行调整。
- 施工人员应严格遵守本安全技术交底，确保施工安全。
六、签字确认[施工项目负责人签字][施工队长签字][施工员签字][监理工程师签字]七、备注- 本安全技术交底自发布之日起生效。
