npt螺纹检验标准

NPT螺纹检验标准。

NPT螺纹是一种常用的管螺纹，广泛应用于管道连接中。为了确保NPT螺纹的质量和可靠性，需要进行严格的检验。本文将介绍NPT螺纹的检验标准，包括检验方法、要求和注意事项。

首先，NPT螺纹的检验应该符合国家标准或行业标准的要求。在进行检验时，应该使用符合规定的检测设备和工具，确保检验结果的准确性和可靠性。同时，检验人员应具备专业的技术知识和丰富的实践经验，能够熟练操作检测设备，并正确判断检验结果。

其次，NPT螺纹的检验包括外观检验和尺寸检验两个方面。外观检验主要是检查螺纹表面是否有裂纹、破损、氧化等缺陷，以及螺纹的形状是否符合要求。尺寸检验则是通过测量螺纹的内外径、螺距等尺寸参数，来验证螺纹的几何尺寸是否符合标准要求。

在进行外观检验时，应该使用肉眼或增倍镜等设备，对螺纹表面进行仔细观察。对于有色螺纹，还可以使用荧光检测剂来检查表面缺陷。而在进行尺寸检验时，则需要使用千分尺、游标卡尺、螺纹规等专用工具，对螺纹的各项尺寸进行精确测量。

此外，NPT螺纹的检验还需要注意以下几点，首先，在进行检验前应该对检测设备进行校准，确保其准确度和稳定性；其次，应该对待检螺纹进行清洁和除油处理，以确保检验结果的准确性；最后，在检验过程中应该及时记录检验结果，并对不合格品进行标记和处理。

总之，NPT螺纹的检验是确保其质量和可靠性的重要环节，只有严格按照标准要求进行检验，才能保证螺纹连接的安全和可靠。希望本文介绍的NPT螺纹检验标准能对相关人员有所帮助，提高对NPT螺纹质量的认识和检验能力。

合集下载

NPTF螺纹标准

NPTF螺纹标准

NPTF螺纹标准

NPT，PT，G都是管螺纹．

NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991

PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000

G是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅GB/T7307-2001

另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4吋就是２分，如此类推．

G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，

公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。 管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。、

从设计角度来说，螺纹副旋合后，在基面距内应形成无隙结合。实际上各直径、牙型角、螺距和锥角在制造中都有偏差。NPT螺纹的牙顶和牙底为过渡配合，仅靠板紧螺纹副时的微量变形来达到100%的无隙量是不可能的。为了确保其密封性能，往往需要螺纹副内加一定的密封介质，它主要适应于中低压系统。NPTF螺纹的牙顶和牙底为过盈配合，扳紧螺纹副后，窄平的牙底迫使尖的牙顶弹塑性变形，因而获得100%的过盈配合，无需密封介质即能阻止泄漏，适于高压系统

NPT与NPTF区别-NPT英制螺纹标准与技术数据

NPT与NPTF区别-NPT英制螺纹标准与技术数据

NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-1991。nptfF中的F是指：Female内螺纹NPTF螺纹称之为干密封式锥管螺纹，它连接密封的原理是在没有润滑剂或密封填料情况下螺纹连接时，设计意图是使内、外螺纹牙的侧面、牙顶和牙底同时接触，来达到密封的目的。NPT螺纹称之为一般用途的锥管螺纹，这也是我们以前称之为的布氏锥螺纹。它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样，所以，量规的设计也是不一样的。

NPT英制螺纹标准与技术数据 螺纹规格 螺距 外径C1 底径 螺纹标号 螺牙角度 备注 NPT1/4 1.411 13.616 18 60 NPT3/8 1.411 17.055 18 60 NPT1/2 1.814 21.223 14 60 NPT5/8 1.814 26.568 14 60 NPT1 2.208 33.227 11 1/2 60 NPT1 1/4 2.208 41.984 11 1/2 60 NPT1 1/2 2.208 48.053 11 1/2 60 NPT2 2.208 60.091 11 1/2 60 NPT2 1/2 3.175 72.699 8 60 NPT3 3.175 88.608 8 60 NPT3 1/2 3.175 100.013 8 60

：

NPT：美国标准的60度锥管螺纹

美制一般密封管螺纹的基本尺寸：

基准平面内的基本直径 螺距 P 牙型 高度 h 大径d=D 中径d1=D2 小径d1=D1 基准距离L1 装配余量L3 外螺纹 小端面 内的基 本小径 尺寸 代号 牙数 n

mm 圈数 mm 圈数 mm mm

1/16 27 0.941 0.752 7.894 7.142 6.389 4.32 4.064 3 2.822 6.137

npt螺纹环规

npt螺纹环规

NPT螺纹环规

1. 简介

NPT螺纹环规是一种用于测量和检验管道螺纹的工具。NPT是National Pipe

Thread（国家管道螺纹）的缩写，这种螺纹常用于美国和加拿大的管道连接。NPT螺纹环规可以帮助确定管道螺纹的尺寸、形状和质量，确保管道连接紧密且无泄漏。

2. 结构和原理

NPT螺纹环规通常由两个部分组成：测量部分和标准部分。

2.1 测量部分

测量部分是用于测量管道螺纹参数的关键部件。它通常由一组可移动的刀片组成，每个刀片上刻有不同尺寸的刻度。通过调整刀片位置，可以确定管道螺纹的内径、外径以及牙距等参数。

2.2 标准部分

标准部分是与测量部分配合使用的参考工具。它通常由一个固定尺寸的环状孔组成，这个孔与所需测量的管道螺纹相匹配。通过将测量部分插入标准部分的孔中，可以验证测量结果的准确性。

3. 使用方法

使用NPT螺纹环规进行测量和检验需要以下步骤：

3.1 准备工作

首先，确保NPT螺纹环规和待测管道螺纹都处于清洁状态。任何污垢或残留物都可能影响测量结果的准确性。

3.2 测量内径

将NPT螺纹环规的刀片调整为适合测量内径的位置。然后，将测量部分插入待测管道螺纹中，确保刀片完全贴合管道螺纹的内壁。读取刀片上对应尺寸的刻度，即可得到管道螺纹的内径。

3.3 测量外径

将NPT螺纹环规的刀片调整为适合测量外径的位置。然后，将测量部分插入待测管道螺纹中，确保刀片完全贴合管道螺纹的外壁。读取刀片上对应尺寸的刻度，即可得到管道螺纹的外径。 3.4 测量牙距

将NPT螺纹环规的刀片调整为适合测量牙距的位置。然后，将测量部分插入待测管道螺纹中，确保刀片与管道螺纹的牙顶完全贴合。读取刀片上对应尺寸的刻度，即可得到管道螺纹的牙距。

3.5 验证结果

将测量部分插入标准部分的孔中，确保刀片完全贴合孔壁。如果刀片与孔壁之间有任何间隙或过紧，说明测量结果可能存在误差。通过调整刀片位置或更换合适尺寸的刀片，可以提高测量结果的准确性。

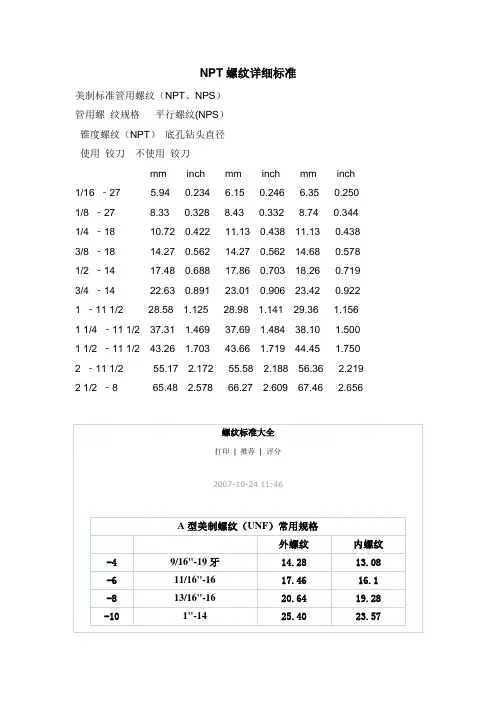

NPT螺纹详细标准

NPT螺纹详细标准

NPT螺纹详细标准

美制标准管用螺纹（NPT、NPS）

管用螺 纹规格 平行螺纹(NPS）

锥度螺纹（NPT） 底孔钻头直径

使用 铰刀 不使用 铰刀

mm inch mm inch mm inch

1/16 ‐27 5.94 0.234 6.15 0.246 6.35 0.250

1/8 ‐27 8.33 0.328 8.43 0.332 8.74 0.344

1/4 ‐18 10.72 0.422 11.13 0.438 11.13 0.438

3/8 ‐18 14.27 0.562 14.27 0.562 14.68 0.578

1/2 ‐14 17.48 0.688 17.86 0.703 18.26 0.719

3/4 ‐14 22.63 0.891 23.01 0.906 23.42 0.922

1 ‐11 1/2 28.58 1.125 28.98 1.141 29.36 1.156

1 1/4 ‐11 1/2 37.31 1.469 37.69 1.484 38.10 1.500

1 1/2 ‐11 1/2 43.26 1.703 43.66 1.719 44.45 1.750

2 ‐11 1/2 55.17 2.172 55.58 2.188 56.36 2.219

2 1/2 ‐8 65.48 2.578 66.27 2.609 67.46 2.656
