伏安法测电阻——欧姆定律(2009年中考试题分类汇编)

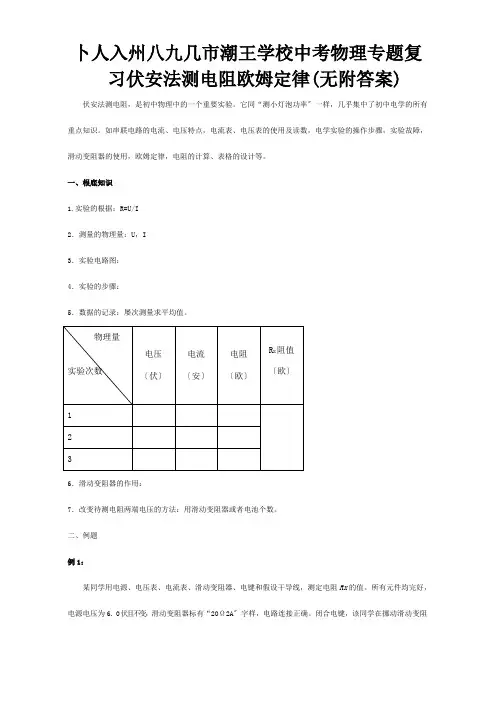

卜人入州八九几市潮王学校中考物理专题复习伏安法测电阻欧姆定律(无附答案)伏安法测电阻，是初中物理中的一个重要实验。

它同“测小灯泡功率〞一样，几乎集中了初中电学的所有重点知识。

如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。

一、根底知识1.实验的根据：R=U/I2．测量的物理量：U，I3．实验电路图：4．实验的步骤：5．数据的记录：屡次测量求平均值。

6．滑动变阻器的作用：7．改变待测电阻两端电压的方法：用滑动变阻器或者电池个数。

二、例题例1：某同学用电源、电压表、电流表、滑动变阻器、电键和假设干导线，测定电阻Rx的值。

所有元件均完好，电源电压为6．0伏且不变，滑动变阻器标有“20Ω2A〞字样，电路连接正确。

闭合电键，该同学在挪动滑动变阻器滑片的过程中，发现电流表示数的变化范围为0．2-0．58安；当滑片在中点附近某个位置时，电压表、电流表的示数分别如图〔a〕、(b)所示。

〔1〕请在下表中补上实验数据表格的有关栏目。

〔2〕根据该同学的实验器材及观察到的现象将有关的数据填入表格内，并求出Rx的阻值。

〔计算电阻时，准确到0．1欧〕物理量实验序号例2：小明同学用电源、电压表、电流表、滑动变阻器、电键和假设干导线，测定电阻Rx的值。

所有元件均完好，电源电压为6．0伏，滑动变阻器标有“20Ω2A〞字样。

闭合电键后，他通过挪动滑动变阻器的滑片，改变电阻Rx两端的电压和电路中的电流，并将电流表、电压表的示数记录在实验数据表格内，最后通过计算得出了电阻Rx的值，实验数据及计算结果如下表一所示。

小李同学在分析了小明同学的数据记录后，认为小明同学在实验操作中存在着一定的问题。

两位同学在认真讨论的根底上，征求了教师的意见，找到了问题所在，并对表一数据进展了修正，得出了Rx的阻值。

请你写出小明同学实验中存在的主要问题，将表二中的实验数据填写上完好，并求出Rx的阻值。

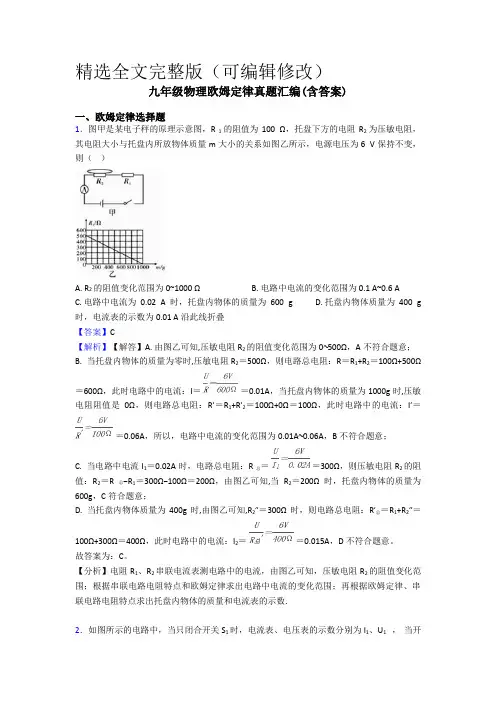

精选全文完整版（可编辑修改）九年级物理欧姆定律真题汇编(含答案)一、欧姆定律选择题1．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。

故答案为：C。

【分析】电阻R1、R2串联电流表测电路中的电流，由图乙可知，压敏电阻R2的阻值变化范围；根据串联电路电阻特点和欧姆定律求出电路中电流的变化范围；再根据欧姆定律、串联电路电阻特点求出托盘内物体的质量和电流表的示数.2．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A. I2=I1、U2＜U1B. I2＞I1、U2=U1C. I2＞I1、U2＞U1D. I2＜I1、U2＜U1【答案】C【解析】【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确．故选C．【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．3．如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a 端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【答案】C【解析】【解答】当滑片P位于a端时，电路为R的简单电路，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V；由可得，定值电阻R的阻值：；当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，由图象可知，电路中的最小电流I1=0.5A，此时定值电阻两端的电压U=3V，滑动变阻器分得电压为U2=U-U1=9V-3V=6V，所以滑动变阻器的最大阻值：R max===12Ω，滑动变阻器的阻值范围是0～12Ω。

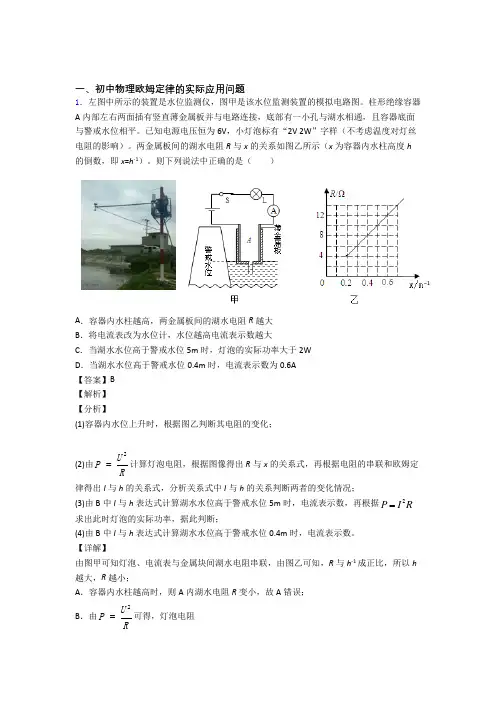

一、初中物理欧姆定律的实际应用问题1．左图中所示的装置是水位监测仪，图甲是该水位监测装置的模拟电路图。

柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。

已知电源电压恒为6V，小灯泡标有“2V 2W”字样（不考虑温度对灯丝电阻的影响）。

两金属板间的湖水电阻R与x的关系如图乙所示（x为容器内水柱高度h 的倒数，即x=h-1）。

则下列说法中正确的是（）A．容器内水柱越高，两金属板间的湖水电阻R越大B．将电流表改为水位计，水位越高电流表示数越大C．当湖水水位高于警戒水位5m时，灯泡的实际功率大于2WD．当湖水水位高于警戒水位0.4m时，电流表示数为0.6A【答案】B【解析】【分析】(1)容器内水位上升时，根据图乙判断其电阻的变化；(2)由2UPR=计算灯泡电阻，根据图像得出R与x的关系式，再根据电阻的串联和欧姆定律得出I与h的关系式，分析关系式中I与h的关系判断两者的变化情况；(3)由B中I与h表达式计算湖水水位高于警戒水位5m时，电流表示数，再根据2P I R=求出此时灯泡的实际功率，据此判断；(4)由B中I与h表达式计算湖水水位高于警戒水位0.4m时，电流表示数。

【详解】由图甲可知灯泡、电流表与金属块间湖水电阻串联，由图乙可知，R与h-1成正比，所以h 越大，R越小；A．容器内水柱越高时，则A内湖水电阻R变小，故A错误；B．由2UPR=可得，灯泡电阻()22L 2V 2Ω2WU R P===额额由图像可知，R =4Ω时，x =0.2m −1，R =8Ω时，x =0.4m −1，设R =kx +b ，则14Ω0.2m k b -=⨯+，18Ω0.4m k b -=⨯+解得：k =20Ω·m ，b =0，则R 与x 的关系式20Ωm20Ωm R x h⋅=⋅⨯=串联电路中总电阻等于各分电阻之和，所以I 与h 的关系式L 6V20Ωm 2ΩU I R R h==⋅++由表达式可知，水位越高电流表示数越大，故B 正确； C ．由B 中I 与h 的表达式可知，当h 1=5m 时，电流表示数116V 6V1A20Ωm 20Ωm 2Ω2Ω5mI h ===⋅⋅++ 此时灯泡的实际功率()2211A 2Ω2W P I R ==⨯=实故C 错误；D ．由B 中I 与h 的表达式可知，当h 2=0.4m 时，电流表示数226V 6V0.12A20Ωm 20Ωm 2Ω2Ω0.4mI h ==≈⋅⋅++ 故D 错误。

欧姆定律分类题型汇编题型一：串联分压和并联分流1、如图所示的电路中，电压表V 1的示数为9伏,电压表V 2的示数为3伏，那么R 1与R 2的阻值之比为（ ） A ．2：1 B ．1：2 C ．3：1 D ．1:32、如图所示的电路中，R 1=10Ω,R 2=20Ω。

闭合开关S 后，电压表V 1与V 2示数之比为( ） A ．3：1 B ．3：2 C ．2：1 D ．1：13、如图所示，V 1和V 2是完全相同的两个电压表，都有最大测量值是3V 和15V 两个量程，闭合开关后,发现两个电压表指针的偏转角度相同，则（ )A ．R 1∶R 2＝1∶4B ．R 1∶R 2＝4：lC ．R 1∶R 2＝1∶5D ．R 1∶R 2＝5∶l4、在如图所示的电路中,两只电流表的规格相同，电流表有两个量程（0～0. 6A 以及0～3A ）.闭合开关S ，电阻R 1与R 2均有电流流 过,两只电流表的指针偏转角度相同，则R 1与R 2的比值为（ ）A 。

1∶5B 。

5∶1 C.1∶4 D.4∶15、如图所示电路，电源电压恒定不变．当S 1闭合、S 2断开时，电压表的示数为3 V;当S 1断开、S 2闭合时,电压表的示数9 V ，则R 1︰R 2为( )A. 1︰2B. 2︰1 C 。

1︰3 D. 3︰16、如图所示，电源电压保持不变,开关S 断开时,电压表示数为2V ；开关S 闭合时，电压表示数为6V ，那么电阻R 1:R 2= 。

7、如图电路,若甲、乙均为电流表时，断开开关Ｓ,两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时,闭合开关S ，则两电压表的读数Ｕ甲︰Ｕ乙＝ . 8、电阻甲、乙的电流与电压关系图像如图所示，①若现在将甲和乙串联后接在电压为3V 的电源两端，则甲电阻两端的电压多大? ②若现在将甲和乙并联后接在电压为3V 的电源两端，则干路中电流多大？(第8题) 第1题 第2题 第3题 第4题 第5题 第6题 第7题题型二：动态电路分析1、如图，当滑片P 向下滑的过程中，电流表和电压表的变化情况是（ ） A.电流表的读数变大, 电压表的读数变大 B.电流表的读数变大， 电压表的读数变小 C 。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．3．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

【物理】中考物理欧姆定律真题汇编(含答案)及解析一、欧姆定律选择题1．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有（）A. （1）（2）B. （1）（3）C. （2）（4）D. （2）（3）【答案】 B【解析】【解答】解：（1）开关S1闭合，S2断开时，R0和R x串联，电流表可以测出通过R x的电流I x；再S2闭合时为R x的简单电路，不能直接或间接测量出R x的电压，所以不能求出R x的电阻；（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻R x的简单电路，电流表测通过R x的电流I x，根据R x= 求出电阻；（3）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用；（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和R x串联，电压表直接测量R x两端的电压U x；根据串联电路中总电压等于各分电压之和求出定值电阻两端的电压U0=U﹣U x，根据I0= 求出通过定值电阻的电流即为通过R x电流，根据R x= 求出电阻．综上可知，B符合题意，ACD不符合题意．故答案为：B．【分析】在单表测量电阻的实验中，都会用到定值电阻，用串联电路的电流相等或并联电路的电压相等得出未知电阻的电流或电压，利用欧姆定律求电阻.2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

欧姆定律测电阻知识点加习题（带答案）测量定值电阻的电阻1.伏安法测电阻【原理】R=U/I【实验器材】待测电阻、电流表、电压表、滑动变阻器、电源、开关、导线。

【实验步骤】①画出电路图（见右图)。

②按电路图连接实物，开关S 应断开，将滑动变阻器滑片P移到阻值最大端。

③检查无误后闭合开关，移动滑片（眼睛看着电压表)，分别记录三组电压、电流的对应值。

④断开开关。

根据R=U/I，计算出每次的电阻值R1、R2、R3，并求出电阻的平均值.【实验表格】上表【注意事项】①多次测量平均值目的:减小误差。

②滑动变阻器作用:改变电阻两端的电压；保护电路.2。

伏安法测量小灯泡的电阻【实验目的】证明灯丝电阻与温度有关。

【实验器材】小灯泡、电流表、电压表、滑动变阻器、电源、开关、导线。

【实验步骤】①画出电路图（见右图）。

②按电路图连接实物，开关S应断开，将滑动变阻器滑片P移到阻值最大端.③检查无误后闭合开关，移动滑片（眼睛看着电压表），分别记录三组电压、电流的对应值。

④断开开关。

根据R=U/I，计算出每次的电阻值R1、R2、R3，并求出电阻的平均值。

【实验表格】【实验结论】灯丝的电阻与温度有关。

温度越高，灯丝电阻越大.【注意事项】①接通电源后先通过变阻器把电压调到小灯泡的额定电压，然后从该电压开始依次降低。

②滑动变阻器的作用：改变电阻两端的电压；保护电路。

③实验最后不能求电阻的平均值，因为：灯丝的电阻与温度有关。

3.实验电路连接的常见错误:√电流表(电压表）的“＋”“－”接线柱接错了。

√电流表（电压表）的量程选大/小了.√滑动变阻器的接线柱接错了（同时接在上/下接线柱)。

√电流表没与被测用电器串联（如并联）；√电压表没与被测用电器并联（如串联或与其他用电器并联）。

√连接电路时开关没有断开.4。

测量未知电阻阻值的其他方法：①用两个电压表、一个阻值已知的定值电阻、一个电源、一个开关和若干导线，不用电流表（电路串联）:在这种情况下,可利用“串联电路中电压与电阻成正比"求出电阻。

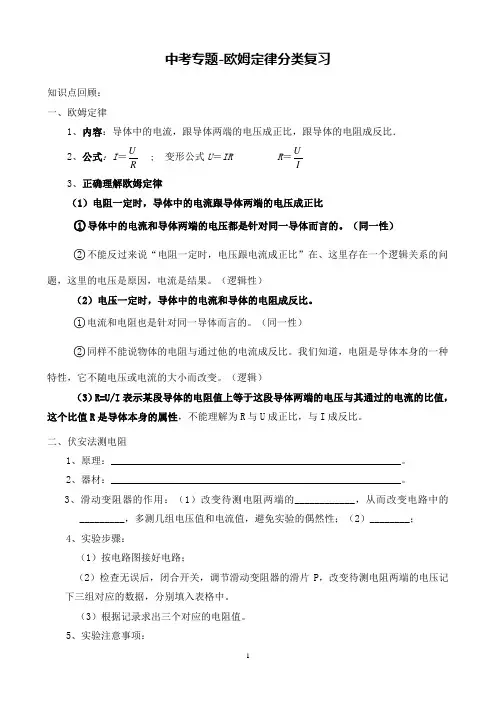

中考专题-欧姆定律分类复习知识点回顾： 一、欧姆定律1、内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比．2、公式：I ＝R U ; 变形公式U ＝IR R ＝IU 3、正确理解欧姆定律（1）电阻一定时，导体中的电流跟导体两端的电压成正比○1导体中的电流和导体两端的电压都是针对同一导体而言的。

（同一性）○2不能反过来说“电阻一定时，电压跟电流成正比”在、这里存在一个逻辑关系的问题，这里的电压是原因，电流是结果。

（逻辑性）（2）电压一定时，导体中的电流和导体的电阻成反比。

○1电流和电阻也是针对同一导体而言的。

（同一性）○2同样不能说物体的电阻与通过他的电流成反比。

我们知道，电阻是导体本身的一种特性，它不随电压或电流的大小而改变。

（逻辑）（3）R=U/I 表示某段导体的电阻值上等于这段导体两端的电压与其通过的电流的比值，这个比值R 是导体本身的属性，不能理解为R 与U 成正比，与I 成反比。

二、伏安法测电阻1、原理：__________________________________________________________。

2、器材：__________________________________________________________。

3、滑动变阻器的作用：（1）改变待测电阻两端的____________，从而改变电路中的_________，多测几组电压值和电流值，避免实验的偶然性；（2）________；4、实验步骤：（1）按电路图接好电路；（2）检查无误后，闭合开关，调节滑动变阻器的滑片P ，改变待测电阻两端的电压记下三组对应的数据，分别填入表格中。

（3）根据记录求出三个对应的电阻值。

5、实验注意事项：（1）进行实物连接时开关应________，调节滑动变阻器的滑片，使它接入电路中的______。

（2）两表量程要选择合适，电流表与被测电阻___联，电压表与被测电阻______联；（3）用电器两端的电庄不能过高，测量时应从额定电压开始逐渐降低；（4）如果换用灯泡代替电阻，灯泡两端电压不同时，测出的电阻值受灯丝______影响而不同，这不是实验误差，因此测灯泡电阻时不能求多次测量的平均值。

中考物理总复习《欧姆定律》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用伏安法测一固定电阻的阻值，已知电流表内阻为0.2欧，电压表内阻为20千欧，待测电阻约为10欧，则最佳的测量电路是图中的A．B．C．D．2．如图所示电路中，电源电压保持不变，R1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片从右向左移动，在此过程中（）A．电流表A示数变大，电压表V2示数变大B．电压表V1示数与电流表A示数的比值变小C．电压表V1示数变化量与电流表A示数变化量的比值变大D．电压表V2示数变化量与电流表A示数变化量的比值不变3．小明在用“伏安法”测电阻的实验中，根据测量数据绘制出如图所示I-U图像，对此作出的判断中，正确的是()A．通过R1的电流与它两端所加电压不成正比B．R2的电阻比R1的阻值大C．将R1、R2并联接入到同一电路中，R2两端的电压较大D．将R1、R2串联接入到同一电路中，通过R1的电流较大4．为了减少食物浪费，某自助餐厅开展了“吃多少，拿多少”的活动，在平台上放了一个电子秤。

图是电子秤的原理图，R0是定值电阻，R是滑动变阻器，它的金属滑片P与弹簧顶端固定在一起，下列说法正确的是（）A．电路中R0起到保护电路的作用，R与R0是并联的B．电子秤仪表是由电压表改装而成的C．食品质量越大，通过R的电流越大D．食品质量越大，仪表示数越小5．如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。

在移动滑片的过程中，下列说法正确的是（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变大C．电流表的示数变小，电压表的示数变小D．电流表的示数变大，电压表的示数变小6．如图所示的电路中，A、B、C分别表示电流表或电压表，它们的示数以安或伏为单位。

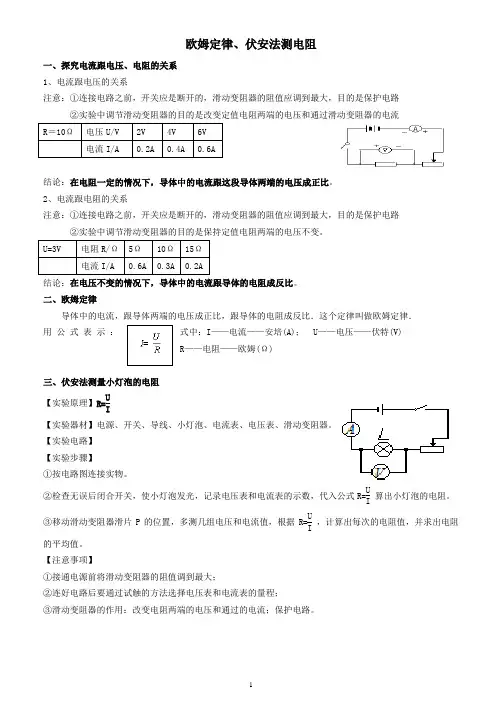

欧姆定律、伏安法测电阻一、探究电流跟电压、电阻的关系 1、电流跟电压的关系注意：①连接电路之前，开关应是断开的，滑动变阻器的阻值应调到最大，目的是保护电路②实验中调节滑动变阻器的目的是改变定值电阻两端的电压和通过滑动变阻器的电流 R ＝10Ω 电压U/V 2V4V6V电流I/A0.2A 0.4A 0.6A结论：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。

2、电流跟电阻的关系注意：①连接电路之前，开关应是断开的，滑动变阻器的阻值应调到最大，目的是保护电路 ②实验中调节滑动变阻器的目的是保持定值电阻两端的电压不变。

U=3V 电阻R/Ω 5Ω 10Ω 15Ω电流I/A0.6A 0.3A 0.2A结论：在电压不变的情况下，导体中的电流跟导体的电阻成反比。

二、欧姆定律导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比．这个定律叫做欧姆定律． 用公式表示： 式中：I ——电流——安培(A)； U ——电压——伏特(V) R ——电阻——欧姆(Ω)三、伏安法测量小灯泡的电阻 【实验原理】R=U I【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。

【实验电路】 【实验步骤】 ①按电路图连接实物。

②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=UI 算出小灯泡的电阻。

③移动滑动变阻器滑片P 的位置，多测几组电压和电流值，根据R=UI ，计算出每次的电阻值，并求出电阻的平均值。

【注意事项】①接通电源前将滑动变阻器的阻值调到最大；②连好电路后要通过试触的方法选择电压表和电流表的量程； ③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。

1．（12安顺）杨颖在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是：（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小2、（11重庆）某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2 V时，电流为0.6A3、（10枣庄）Angelbaby为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是（）A. 记录电流表和电压表的示数B. 将滑动变阻器向右移动C. 将滑动变阻器向左移动D. 适当增加电池的节数4．（09包头）某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像分析，下列说法错误的是（）A．通过导体a的电流与其两端电压成正比B．导体a的电阻大于b的电阻C．当导体b两端电压是1V时，通过b导体中的电流为0．1AD．将a、b两导体串联接在电压为3V的电源上时，通过导体的电流为0．2A5、现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图1所示的四种电路（图中小灯泡规格相同），其中不可行的是：（）6．如图６所示，电源电压为6V，R1=R2=30Ω，当开关K闭合时，电流表的读数是（）A.就不告诉你B.0.1AC.0.2AD.0.4A7、如图电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，说法正确的是（）A.灯泡亮度不变，电压表示数变大B.灯泡变亮，电压表示数变大C.灯泡变暗，电压表示数变小D.灯泡变暗，电压表示数变大1．（13郴州）在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。

2009年各地中招物理试题分类汇编（15欧姆定律）学校： 班级： 姓名： 得分：一、填空题1、【2009•北京市】图1所示的电路中，电阻R 1的阻值为10Ω。

闭合开关S ，电流表A 1的示数为2A ，电流表A 2的示数为0.8A ，则电阻R 2的阻值为＿＿＿Ω。

152、【2009•北京市】在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R 1、R 2分别做实验，他根据实验数据画出了图2所示的图像，请你根据图像比较电阻R 1与R 2的大小，R 1＿＿＿R 2。

（选填“大于”、“等于”或“小于”） 大于3、【2009•上海市】某导体电阻为20欧，若通过该导体的电流为0.3安，则10秒内通过该导体横截面的电荷量＿＿＿＿＿库，该导体两端的电压为＿＿＿＿＿伏。

当该导体两端电压为3伏时，该导体电阻为＿＿＿＿＿欧。

3；6；20 4、【2009•上海市】在图3所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向左移动时，电流表A 的示数将＿＿＿＿＿＿，电压表V 与电压表V 1示数的差值将＿＿＿＿＿。

（均选填“变大”、“变小”或“不变”） 变大；变小5、【2009•河南省】在图4所示的电路中，电源电压不变，R 2=10Ω。

S 1 闭合、s 2断开时，电流表的示数为0.2A ．两开关都闭合时，电流表的示数为0.5A ，则电阻R 1=＿＿＿＿Ω。

156、【2009•江苏省】 如图5所示，将导体接到电路A 、B 之间时，导体与灯泡是＿＿＿＿联的．如果将不同的导体分别接到A 、B 之间，闭合开关，可通过观察、比较＿＿＿＿来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用＿＿＿＿表替换灯泡，作进一步的判断．串 灯泡亮度 电流7、【2009•贵阳市】如图6所示，电源电压保持不变，滑动变阻器的最大阻值R 0=20Ω，当只闭合开关S 1，滑片P 置于最左端a 时，电流表示数为0.2A ；当开关S 1、S 2均闭合，图 6图1图2图3图4图5滑片P 置于最右端b 时，电流表示数为0.6A ，则定值电阻R 1=＿＿＿Ω，电源电压U =＿＿＿＿V 。

一、初中物理欧姆定律问题1．如图所示，电源电压保持不变。

闭合开关S后，当移动滑动变阻器R2滑片P的位置时电流表A1示数与电流表A2示数的比值变大，则( )A．电压表V示数与电流表A1示数的比值变小B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电压表V示数与电流表A2示数的乘积变小【答案】D【解析】【详解】从图中可以看到，这是一个并联电路，当移动滑动变阻器R2滑片P的位置时，电阻R1两端的电压大小等于电源电压，大小不变，电阻阻值不变，那么根据UIR=可知，流过电阻R1的电流大小不变，即电流表A1示数不变，而电流表A1示数与电流表A2示数的比值变大，这说明了电流表A2示数在变小，根据URI=可知，电阻R2的阻值在变大；A．电压表V示数等于电源电压大小，即示数大小不变，由上述可知电流表A1示数不变，那么电压表V示数与电流表A1示数的比值也不变，A项不合题意；B．由上述可知，电压表V示数不变，电流表A1示数也不变，B项不合题意；C．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数的比值在变大，C项不合题意；D．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数的乘积在变小，选项D符合题意。

2．如图甲所示的电路，电源电压U＝10V（恒定不变），R2＝8Ω，闭合开关S后，V2表的示数为7V，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S后，A1表的示数为1.75A，下列说法正确的是（）A ．甲电路中V 1表的示数为3VB ．乙电路中A 2表的示数为2.25AC ．R 1=12ΩD ．乙电路中R 3的电流为0.5A【答案】CD 【解析】 【详解】A ．图甲中R 1、R 2和R 3串联，V 1表的测量电阻R 1和R 2的电压，V 2表的测量电阻R 2和R 3的电压，电源电压U ＝10V ，闭合开关S 后，V 2表的示数为7V ，根据串联电路电压规律，R 1两端电压为：10V-7V=3VV 1表的示数肯定大于3V ，故A 错误；BCD ．图乙中三个电阻并联，电流表A 1测量R 2和R 3中的电流，电流表A 2测量R 1和R 2中的电流，通过R 2的电流：I 2=2U R =10V 8Ω=1.25A 通过R 3的电流：I 3=I A1−I 2=1.75A−1.25A=0.5A故D 正确；根据欧姆定律可得，R 3的阻值：R 3=3U I =10V 0.5A=20Ω 图甲中，三个电阻串联，电路中的电流：I =V223U R R +=7V 8Ω20Ω+=0.25A 根据串联电路电压的特点，U 1=U −U V2=10V−7V=3V由I =UR可得，R 1的阻值： R 1=1U I =3V 0.25A=12Ω 故C 正确；图乙中三个电阻并联，电流表A 2测量R 1和R 2中的电流，I A2=I ′1+I 2=1U R +I 2=10V12Ω+1.25A=0.83A+1.25A=2.08A故B 错误；3．把标有“6V 3W ”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（ ）A ．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小B ．电路的总功率最大值为10.8WC ．小灯泡的电功率最小值为0.75WD ．滑动变阻器允许调节的范围是24Ω~60Ω 【答案】ACD 【解析】 【分析】分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A ），电压表测量滑动变阻器两端的电压（所选量程为0~15V ）。

（物理）初三物理欧姆定律真题汇编(含答案)一、欧姆定律选择题1．如图所示电路中，电源两端电压保待不变，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A. 电压表V1的示数变大，电路消耗的总功率变小B. 电压表V2的示数不变，电路消耗的总功率变大C. 电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大D. 电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大【答案】 B【解析】【解答】由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源的电压，电流表测电路中的电流，因电源两端电压保待不变，所以，滑片移动时，电压表V2的示数不变，滑动变阻器滑片P自b向a移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可得，电路中的电流变大，即电流表A的示数变大，由U=IR可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即电压表V1的示数变小，故A错误；因电压表V1的示数变小，电压表V2的示数不变，电流表的A的示数变大，所以，电压表V1的示数与电流表A的示数之比变小，电压表V2的示数与电流表A的示数之比变小，故CD错误；由P=UI可得，电路消耗的总功率变大，故B正确，故答案为：B.【分析】本题考查学生对电路的动态分析能力。

由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源的电压，电流表测电路中的电流。

串联电路中总电压等于各分电压之和。

2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．4．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

页眉内容《欧姆定律》试题大全一、选择题1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中错误的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联的总电阻是［］A．5Ω B．10ΩC．20ΩD．40Ω3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4B.R/2C. R/2D.2R4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是aΩ、bΩ、cΩ，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。

现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1V电压时，测得电阻值0.5Ω，如果在其两端加10V电压时，其电阻值应为［］A．0.5Ω B．5ΩC．0.05Ω D．20Ω10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2B．既大于R1又大于R2C．小于R2而大于R1D．等于R1与R2之和12．修理电器需要一只150Ω的电阻，但只有电阻值分别为100Ω、200Ω、600Ω的电阻各一只，可代用的办法是A．把200Ω的电阻与600Ω的电阻串联起来B．把100Ω的电阻与200Ω的电阻串联起来C．把100Ω的电阻与200Ω的电阻并联起来D．把200Ω的电阻与600Ω的电阻并联起来13．导体两端的电压是4V，通过的电流强度是0.8A，如果使导体两端的电压增加到6V，那么导体的电阻和电流强度分别是［］A．5Ω，1.2A B．5Ω，2A C．7.5Ω，0.8A D．12.5Ω，0.8AA．当电压增大2倍时，电阻R增大2倍B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零18．如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R 与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D ．只闭合K2时，滑动变阻器ab 两端的电压与电阻R 2两端的电压之比是1：119．图47所示的电路接通时，滑动变阻器的滑动触头由a 滑到b 的过程中［ ］A ．A 表和V 表的示数都变小B ．A 表和V 表的示数都变大C ．A 表的示数变大，V 表的示数变小D ．A 表的示数变小，V 表的示数变大20．如图48所示电路，滑动变阻器R 1的电阻是500Ω，R 2的电阻是300Ω，变阻器滑片P 与V 表一端相连，当滑动片P 由a 向b 滑动时，V 表的读数变化范围是［ ］A ．0~6VB ．3.75~6VC ．2.25~6VD ．0~3.75V23．将A 表先后串联在图51中的A 处、B 处、和C 处，当电键K 闭合时，A 表接在何处的读数最大？［ ］A ．A 处B ．B 处C ．C 处D ．三处都一样24．在图52各电路中，进行如下操作，把图A 中变阻器滑片向右滑动，把图B 、C 、D 中的电键闭合，这时哪个电路中的A 表的示数将比原来增大［ ］25．如图53所示，R 1=R 2时，电源电压不变，当电键由闭合变为断开时，A 表示数 ［ ］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断26．图54中的滑动变阻器R 1的阻值是200Ω，电阻R2是300Ω，电源电压是6V 且保持不变，当滑动变阻器的滑片P 由a 端滑到b 端，V 表示数的变化是［ ］A ．6V~0VB ．3.6V~6VC ．6V~3.6VD ．6V~2.4V27．图55所示电路，AB 两端电压保持不变，当滑动变阻器的滑动片P 滑动的过程中，下面关于A 表和V 表示数的变化以及发生变化原因的简要分析，正确的是［ ］A ．不管P 向哪端滑动，R 2都是不变的，所以V 表示数不变，A 表示数将在P 向a 端滑动时变小，P 向b 端滑动时变大B ．不管P 向哪端滑动，R1都是不变的，所以V 表示数不变，A 表示数将在P 向b 端滑动时变小，P 向a 端滑动时变大C ．P 向a 端滑动时，R 1不变，R 1两端电压不变，V 表示数变小，R 3也变小，所以A 表示数不变D ．P 向a 滑动时，R 2和R 3并联总电阻变小，干路电流变大，R 1两端电压变大，所以V 表示数变小，那么，通过R 2的电流变小，A 表示数变大E ．P 向b 端滑动时，R 3变大，R 2和R 3并联总电阻变大，所以V 表示数变大，干路中电流变小，通过R 2的电流变大，A 表示数变小28．图56所示的电路中，电压U 保持恒定，当K 断开时，A 表的读数是［ ］A ．A1变大、A 2不变B ．A 1变小、A 2不变C ．A 1不变、A 2变小D ．A 1不变、A 2变大29．如图57所示，AB 两点间电压保持不变，当滑动变阻器的滑片向右移动时［ ］A ．A 表示数变小，V 表示数变大B ．A 表示数变小，V 表示数变小C．A表示数变大，V表示数变小D．A表示数变大，V表示数变大30．图58所示电路中，电源电压保持不变，R1=3R2，K1断开时，发培表示数为I1；闭合时，A表示数为I2。

2009年中考物理试题分类汇编：欧姆定律（二）欧姆定律（09烟台）27．学习了电学相关知识后，学校举办了一次综合实践活动，活动的主题是利用电流表或电压表制作一个简易电子秤．图20是小红设计的电子秤原理图，其中E为干电池(2节)；A是电流表（电子秤是定值电阻(5Ω)；R是一根长为6cm阻值为15Ω的均匀电阻丝．c是一根弹簧，其所受压示数表盘)；R力F与压缩量△L的关系如图21所示(塑料盘的重力不计，g取10N／kg，制作时，调整弹簧的长度，使之不称重物时滑片P刚好在电阻丝的a端．⑴该电子秤的最大称量是多大．应选用的电流表最大量程是多少．⑵当电流表的指针指在O．3A处时，所称重物的质量是多少．⑶从理论上说明该方案的最大不足，画出你的设计原理图．答案：（09湖州）37 ．张林同学设计了一个风速仪，图甲是它的原理示意图。

定值电阻Ro = 10 欧，R l是压力传感器（其电阻值会随所受压力大小变化而变化，变化关系如图乙），电源电压恒为3 伏，电流表的量程为0－0.6 安，风压板是一块长方形的轻质塑料板，它的面积为0.4米2。

( 1 ）在电路中连入R0的目的是( 2 ）闭合开关后电流表的读数为0.15A，风压板上所受到的压力是多少？此时的风速为多少？( 3 ）你认为此风速仪存在的不足之处是 （写出一点即可）。

（09山东潍坊）．现有下列实验器材：一只已知阻值的定值电阻R 0、两只电流表、电池、开关、足量的导线。

请你利用这些器材设计实验，测出一只未知电阻R x 的阻值。

要求：(1)在右框内画出实验电路图。

(2)简述实验过程并用已知量和测量量表示R x 。

答案：(1)如图(2)按照图所示的电路图连接电路，闭合开关S ，读出电流表示数I 1、I 2，据U=R 0I 1=R x I 2,求出R x =021R I I ．（09泰安）21．实验室中有一蓄电池，电压标记已模糊不清，电压约为20V 。

现在实验室有下列器材：定值电阻R 0（阻值为10Ω）1个、滑动变阻器（（阻值变化范围为0～20Ω）1个、标准电阻箱（阻值变化范围为0～9999”）1个，一只量程为0～3V 、0～15V 的电压表，单刀单掷开关若干，导线若干。

一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压为4.5V ，电压表量程为“0~3V ”，电流表量程为“0~0. 6A ”，滑动变阻器规格为“10Ω 1A ”，小灯泡L 标有“2. 5V 1. 25W ”(灯丝电阻不变)，在保证电路安全的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）A ．小灯泡的额定电流是0.6AB ．滑动变阻器连入电路的阻值变化范围是4Ω~ 10ΩC ．电压表示数变化范围是0~3VD ．电流表示数范围是0.2~0.5A【答案】B【解析】【分析】【详解】A ．由题意知，小灯泡的额定电流1.25W 0.5A2.5WP I U ===额额 故A 错误； B ．结合题意及电路图知，小灯泡和滑动变阻器串联，电压表测滑动变阻器的电压，其最大电压为3V ，电路中允许通过的最大电流为0.5A ，小灯泡的电阻2.5V =5Ω0.5AU R I ==额当变阻器接入电路的阻值最大时，其两端的电压最大为3V ，则小灯泡两端的电压为1.5V ，据串联电路的特点得L L maxR U U R R = 即max1.5V 3V 5ΩR = 此时变阻器的电阻R max =10Ω当变阻器接入电路中电阻最小时，电路中的电流最大为0.5A ，则小灯泡的电压为2.5V ，变阻器两端的电压为2V ，据串联电路的特点得min 2.5V 2V 5ΩR = 所以此时变阻器接入电路的电阻R min =4Ω故B 正确；C ．电压表测变阻器的电压，而变阻器接入电路中的电阻最小为4Ω，最小电压为2V ，则变阻器两端的电压不能为0，故C 错误；D ．当电路中的电阻最大时，电流最小，此时电流为min max 3V 0.3A 10ΩR U I R === 故D 错误。

故选B 。

2．在如图所示的电路中，电源电压保持不变，下列说法正确的是（ ）A ．只闭合开关 S 1，变阻器滑片向左移动时，电压表 V 1 无示数，电压表 V 2 与电流表 A 示数的 比值不变B ．只闭合开关 S 3，移动变阻器滑片，电压表 V 1 示数变化量与电流表 A 示数变化量的比值不 变C ．只闭合开关 S 2，移动变阻器滑片，电压表 V 1 示数的变化量等于电压表 V 2 的示数的变化量D ．若不考虑电表量程等元件安全问题，当闭合开关 S 1、S 3，变阻器滑片置于最左端时，R 1 消耗的功率最大【答案】BD【解析】只闭合开关 S 1 ，R 1 和V 1 没有接入电路，电压表V 1 无示数；R 2 、R 3串联，电压表V 2 测变阻器R 3 的电压，电流表测电路中的电流；由欧姆定律可知，电压表V 2 与电流表A 示数的比值即为变阻器连入电路中的电阻大小，故当滑片向左移动时，该比值变小，A 错误； 只闭合开关S 3 ，R 1 、R 3 串联，电压表V 1 测R 1 的电压，电流表测电路中的电流，由I=U/R 可得，前后两次电阻R 1 的大小：R 1 =U 1/I 1=U 2/I 2，由合分比定理可得R 1 =U 1−U 2/I 1−I 2，即电压表V 1 示数变化量与电流表A 示数变化量的比值不变，B 正确；只闭合开关 S 2 ，R 1 、R 2 、R 3 串联，电压表V 1 测R 1 的电压，电压表V 2 测R 3 的电压；根据串联电路电压的规律，移动变阻器滑片，R 3 的电压变化量等于R 1 、R 2 的电压变化量之和，即电压表 V 1 示数的变化量小于电压表V 2 的示数的变化量，故C 错误；若不考虑电表量程等元件安全问题，当闭合开关 S 1 、S 3 ，变阻器滑片置于最左端时，变阻器连入电路中的电阻为0，此时R1与R2并联，R1的电压等于电源电压最大，根据P=UI=U2/R可知，R1消耗的功率最大，故D正确，故选BD．3．如图甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5 V 且保持不变，电压表量程为0~3V，R0是300 Ω的定值电阻，R t是热敏电阻，其电阻随环境温度变化的关系如图乙所示。

2009年伏安法测电阻各省中考题3、【2009•天津市】(6分)在“测量未知电阻R 的阻值"实验中：(1)请你用笔画线代替导线把图20中的器材连接成实验电路。

(2)请把第二次测量时，图21所示的电压表和电流表示数填入表2中相应的空格。

的阻值为＿＿ Ω。

4、【2009•河南省】在测量阻值约为5Ω的定值电阻R x 的实验中，小明和小亮用图22所示的器材进行实验。

(1)用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。

(2)小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。

(3)改正错误后，小明改变R x 两端的电压和电流．两次测得的电阻值分别为R 1=5.1Ω，R 2=5.3Ω。

第三次测量时．电流表的示数为0.5A ，电压表的示数如图23所示，则R 3=＿＿＿ Ω，实验测得值应为R x =＿＿＿ Ω。

5、【2009•河北省】小明想测额定电压为 2.5V ，正常工作电流小于0.3A 的小灯泡的电阻。

图20 图21 图21 图22 图23（1）图25是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。

（要求滑动变阻器连入电路的阻值最大）（2）连接好电路后，小明进行了实验，记录的数据如下表所示。

请仔细分析分析实验数据，回答以下问题：①表中有一个明显的错误数据，请指出错误数据并分析产生的原因。

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 。

(2)在实验时,突然灯泡熄灭,电压表示数变为0,电流示数明显增大,可能故障的原因是_____________________7、【2009•广州市】（5分）用图20所示的仪器测电阻R 的电阻值（1）将图20的电路，连成正确的测量电路（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最＿＿＿＿端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是＿＿＿＿＿＿＿＿（3）如果电路中电流表、电压表的读数如图21，电流表的读数为＿＿＿＿，电压表的读数为＿＿＿＿。
