控制柜安装方案

第四章主要工程项目的施工方案、施工方法

页脚内容 温州市综合材料生态处置中心

焚烧、固化及附属设施设备安装及调试项目

PLC控制柜施工方案

编制：

审核：

批准：

第四章主要工程项目的施工方案、施工方法

页脚内容

上海灿州环境工程有限公司、中易建设有限公司（联合体）

二一五年月

目录

工程概况及编制依据

、元器件安装

、二次回路布线

、一次回路布线

、电柜布局

第四章主要工程项目的施工方案、施工方法

页脚内容

工程概况及编制依据

本工程是温州市综合材料生态处置中心工程中的控制柜的安装与布局，主要包括元器件安装、二次回路布线、一次回路布线、电柜布局和四台计算机安装。 第四章主要工程项目的施工方案、施工方法

页脚内容 编制依据如下：

）施工图纸

）招投标书有关文件

）建筑电气工程施工质量验收规范（）

）电气装置安装工程电缆线路施工及验收规范（）

）电气装置安装工程母线装置施工及验收规范（）

）电气装置安装工程接地装置施工及验收规范（）

）电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（）

）电气装置安装工程电气设备交接试验标准（）

）设备安装说明书

第四章主要工程项目的施工方案、施工方法

页脚内容

配电柜的安装接线

元器件安装

 所有元器件应按制造厂规定的安装条件进行安装。

 组装前首先看明图纸及技术要求。

 检查产品型号、元器件型号、规格、数量等与图纸是否相符。

 检查元器件有无损坏。

 必须按图安装如果有图）。

 元器件组装顺序应从板前视，由左至右，由上至下。

 同一型号产品应保证组装一致性。

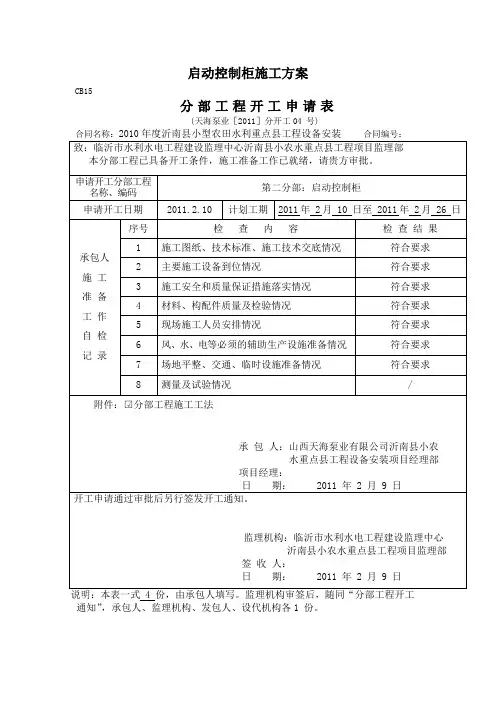

启动控制柜施工方案

CB15

分部工程开工申请表

(天海泵业［2011］分开工04 号)

合同名称：2010年度沂南县小型农田水利重点县工程设备安装

合同编号：

致：临沂市水利水电工程建设监理中心沂南县小农水重点县工程项目监理部

本分部工程已具备开工条件，施工准备工作已就绪，请贵方审批。

申请开工分部工程名称、编码 第二分部：启动控制柜

申请开工日期 2011.2.10 计划工期 2011年 2月 10 日至 2011年 2月 26 日

承包人

施 工

准 备

工 作

自 检

记 录 序号 检 查 内 容 检 查 结 果

1 施工图纸、技术标准、施工技术交底情况 符合要求

2 主要施工设备到位情况 符合要求

3 施工安全和质量保证措施落实情况 符合要求

4 材料、构配件质量及检验情况 符合要求

5 现场施工人员安排情况 符合要求

6 风、水、电等必须的辅助生产设施准备情况 符合要求

7 场地平整、交通、临时设施准备情况 符合要求

8 测量及试验情况 /

附件：□√分部工程施工工法

承 包 人：山西天海泵业有限公司沂南县小农

水重点县工程设备安装项目经理部

项目经理：

日 期： 2011 年 2 月 9 日

开工申请通过审批后另行签发开工通知。

监理机构：临沂市水利水电工程建设监理中心

沂南县小农水重点县工程项目监理部

签 收 人：

日 期： 2011 年 2 月 9 日

说明：本表一式 4 份，由承包人填写。监理机构审签后，随同“分部工程开工通知”，承包人、监理机构、发包人、设代机构各1 份。

一、控制柜（箱）安装技术要求：

控制柜安装牢固，高度尽量与低压控制柜一致，柜子垂直偏差应不大于3mm.控制柜进行可靠接地，柜门应该以软导线与接地的金属构架可靠连接。控制柜（箱）门开启灵活，操作方便。基础槽钢的水平度偏差不大于1mm/m，基础槽钢应进行可靠接地。

-

--

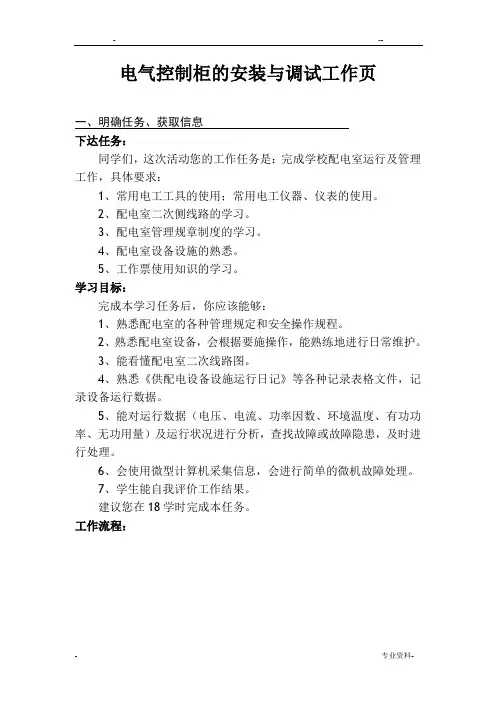

- 专业资料- 电气控制柜的安装与调试工作页

一、明确任务、获取信息

下达任务：

同学们，这次活动您的工作任务是：完成学校配电室运行及管理工作，具体要求：

1、常用电工工具的使用；常用电工仪器、仪表的使用。

2、配电室二次侧线路的学习。

3、配电室管理规章制度的学习。

4、配电室设备设施的熟悉。

5、工作票使用知识的学习。

学习目标：

完成本学习任务后，你应该能够：

1、熟悉配电室的各种管理规定和安全操作规程。

2、熟悉配电室设备，会根据要施操作，能熟练地进行日常维护。

3、能看懂配电室二次线路图。

4、熟悉《供配电设备设施运行日记》等各种记录表格文件，记录设备运行数据。

5、能对运行数据（电压、电流、功率因数、环境温度、有功功率、无功用量）及运行状况进行分析，查找故障或故障隐患，及时进行处理。

6、会使用微型计算机采集信息，会进行简单的微机故障处理。

7、学生能自我评价工作结果。

建议您在18学时完成本任务。

工作流程：

-

--

- 专业资料-

实施

完成此活动后，您需要提交的容有：工作计划；看懂配电室二次线路图；对运行数据（电压、电流、功率因数、环境温度、有功用量、无功用量）及运行状况进行分析，查找故障或故障隐患，及时进行处理活动，总结报告。

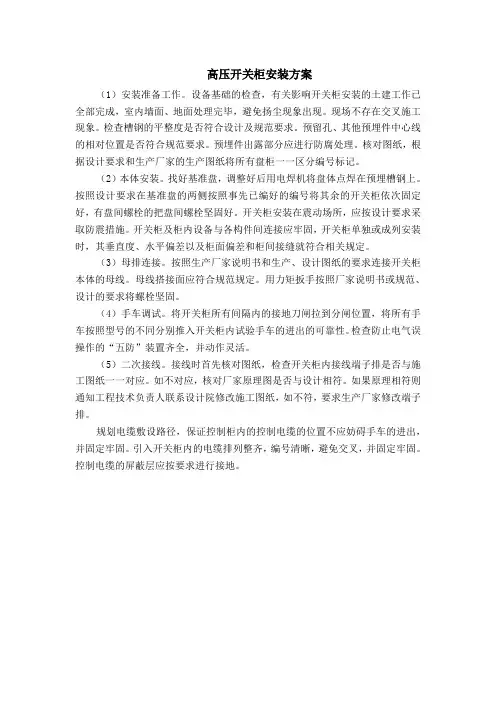

高压开关柜安装方案

（1）安装准备工作。设备基础的检查，有关影响开关柜安装的土建工作已全部完成，室内墙面、地面处理完毕，避免扬尘现象出现。现场不存在交叉施工现象。检查槽钢的平整度是否符合设计及规范要求。预留孔、其他预埋件中心线的相对位置是否符合规范要求。预埋件出露部分应进行防腐处理。核对图纸，根据设计要求和生产厂家的生产图纸将所有盘柜一一区分编号标记。

（2）本体安装。找好基准盘，调整好后用电焊机将盘体点焊在预埋槽钢上。按照设计要求在基准盘的两侧按照事先已编好的编号将其余的开关柜依次固定好，有盘间螺栓的把盘间螺栓坚固好。开关柜安装在震动场所，应按设计要求采取防震措施。开关柜及柜内设备与各构件间连接应牢固，开关柜单独或成列安装时，其垂直度、水平偏差以及柜面偏差和柜间接缝就符合相关规定。

（3）母排连接。按照生产厂家说明书和生产、设计图纸的要求连接开关柜本体的母线。母线搭接面应符合规范规定。用力矩扳手按照厂家说明书或规范、设计的要求将螺栓坚固。

（4）手车调试。将开关柜所有间隔内的接地刀闸拉到分闸位置，将所有手车按照型号的不同分别推入开关柜内试验手车的进出的可靠性。检查防止电气误操作的“五防”装置齐全，并动作灵活。

（5）二次接线。接线时首先核对图纸，检查开关柜内接线端子排是否与施工图纸一一对应。如不对应，核对厂家原理图是否与设计相符。如果原理相符则通知工程技术负责人联系设计院修改施工图纸，如不符，要求生产厂家修改端子排。

规划电缆敷设路径，保证控制柜内的控制电缆的位置不应妨碍手车的进出，并固定牢固。引入开关柜内的电缆排列整齐，编号清晰，避免交叉，并固定牢固。控制电缆的屏蔽层应按要求进行接地。
