控制柜施工方案

第四章主要工程项目的施工方案、施工方法

页脚内容 温州市综合材料生态处置中心

焚烧、固化及附属设施设备安装及调试项目

PLC控制柜施工方案

编制：

审核：

批准：

第四章主要工程项目的施工方案、施工方法

页脚内容

上海灿州环境工程有限公司、中易建设有限公司（联合体）

二一五年月

目录

工程概况及编制依据

、元器件安装

、二次回路布线

、一次回路布线

、电柜布局

第四章主要工程项目的施工方案、施工方法

页脚内容

工程概况及编制依据

本工程是温州市综合材料生态处置中心工程中的控制柜的安装与布局，主要包括元器件安装、二次回路布线、一次回路布线、电柜布局和四台计算机安装。 第四章主要工程项目的施工方案、施工方法

页脚内容 编制依据如下：

）施工图纸

）招投标书有关文件

）建筑电气工程施工质量验收规范（）

）电气装置安装工程电缆线路施工及验收规范（）

）电气装置安装工程母线装置施工及验收规范（）

）电气装置安装工程接地装置施工及验收规范（）

）电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（）

）电气装置安装工程电气设备交接试验标准（）

）设备安装说明书

第四章主要工程项目的施工方案、施工方法

页脚内容

配电柜的安装接线

元器件安装

 所有元器件应按制造厂规定的安装条件进行安装。

 组装前首先看明图纸及技术要求。

 检查产品型号、元器件型号、规格、数量等与图纸是否相符。

 检查元器件有无损坏。

 必须按图安装如果有图）。

 元器件组装顺序应从板前视，由左至右，由上至下。

 同一型号产品应保证组装一致性。

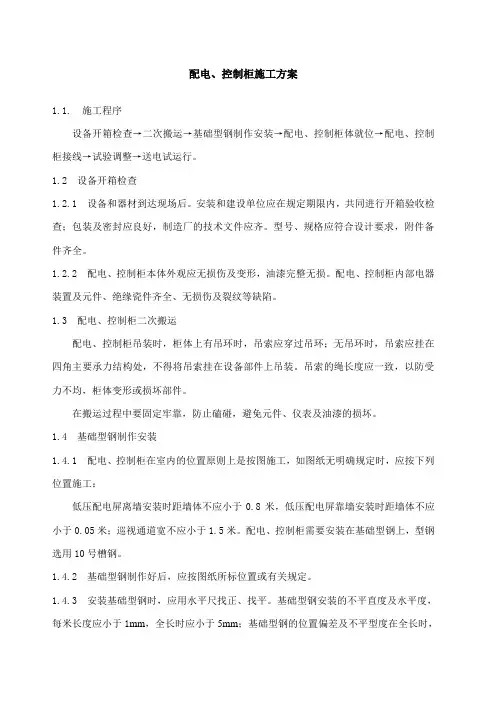

配电、控制柜施工方案

1.1. 施工程序

设备开箱检查→二次搬运→基础型钢制作安装→配电、控制柜体就位→配电、控制柜接线→试验调整→送电试运行。

1.2 设备开箱检查

1.2.1 设备和器材到达现场后。安装和建设单位应在规定期限内，共同进行开箱验收检查；包装及密封应良好，制造厂的技术文件应齐。型号、规格应符合设计要求，附件备件齐全。

1.2.2 配电、控制柜本体外观应无损伤及变形，油漆完整无损。配电、控制柜内部电器装置及元件、绝缘瓷件齐全、无损伤及裂纹等缺陷。

1.3 配电、控制柜二次搬运

配电、控制柜吊装时，柜体上有吊环时，吊索应穿过吊环；无吊环时，吊索应挂在四角主要承力结构处，不得将吊索挂在设备部件上吊装。吊索的绳长度应一致，以防受力不均，柜体变形或损坏部件。

在搬运过程中要固定牢靠，防止磕碰，避免元件、仪表及油漆的损坏。

1.4 基础型钢制作安装

1.4.1 配电、控制柜在室内的位置原则上是按图施工，如图纸无明确规定时，应按下列位置施工：

低压配电屏离墙安装时距墙体不应小于0.8米，低压配电屏靠墙安装时距墙体不应小于0.05米；巡视通道宽不应小于1.5米。配电、控制柜需要安装在基础型钢上，型钢选用10号槽钢。

1.4.2 基础型钢制作好后，应按图纸所标位置或有关规定。

1.4.3 安装基础型钢时，应用水平尺找正、找平。基础型钢安装的不平直度及水平度，每米长度应小于1mm，全长时应小于5mm；基础型钢的位置偏差及不平型度在全长时，均应小于5mm。基础型钢顶部宜高出室内摸平地面10 mm。

1.5 基础型钢接地

埋设的配电、控制柜的基础型钢应做良好的接地。一般用40*4镀锌扁钢在基础型钢的两端分别与接地网进行焊接，焊接面为扁钢宽度的2倍。

1.6 配电、控制柜安装

1.6.1 配电、控制柜组立

配电、控制柜与基础型钢采取螺栓固定。

配电、控制柜单独安装时，应找好配电、控制柜正面和侧面的垂直度。

低压成套控制柜

１范围

本规程适用于低压开关柜、控制柜（以下简称装置）的装配。

本规程规定了装置在电气装配过程中的工艺要求，包括元件的安装、二次配线和母排的加工及整体结构的要求等内容。

本规程不涉及装置的特殊要求，其特殊要求由用户与厂方商定。

２引用标准

GB7251.1-2005《低压成套开关设备和控制设备》

JB/T9661-1999《低压抽出式成套开关设备》

GB/T2681-1981《电工成套装置中的导线颜色》

GB/T2682-1981《电工成套装置中的指示灯和按钮的颜色》

３装配准备

3.1首先应熟悉装配图和技术要求。

3.2根据图纸要求和器材定额清单，领取所需元器件、辅助件，并认真检查，核对其型号、规格、数量是否符合图纸设计要求。

3.3检查元器件、零配件、辅助件、外购件的合格证、说明书是否齐全。

3.4检查柜体是否符合技术图纸要求。

3.5成批成套的柜体表面涂覆颜色应一致，无脱落和划痕。

3.6接地措施完善

4元件的安装与布置

4.1元件的安装与布置原则

4.1.1元件应采用取得生产许可证厂家生产的合格产品。计量表上应标有专用生产许可标志；

4.1.2安装到设备上的电器元件，应符合本身的标准规定和安装规程，根据

1 其制造厂的说明书（使用条件、需要的飞弧距离、拆卸灭弧栅所需的空间）进行安装。

4.1.3元件的电压、电流、分断能力、短时耐受电流等额定参数及脱扣器与其它电器动作参数整定值必须符合图纸要求。

4.1.4装置中的指示灯与按钮的颜色及其含义，应符合表1和表2的规定。在发电厂使用的设备中，合闸（接通）位置指示灯和按钮应为红色，分闸（断开）位置指示灯和按钮应为绿色。

4.1.5装置中的元件布置，应力求整齐美观、操作方便、工艺合理和维护检修方便、安全。

4.1.6所有元件均应牢固固定在骨架或支架上，每个元件应标注醒目的符号或代号，使用的符号应与原理图或接线图一致。

4.1.7元件的安装及接线应使正常功能不致由于相互作用（例如发热、电弧、振动等）而损害和误动作。

国联人寿PKI基础设施建设方案

.1

温州市综合材料生态处置中心

焚烧、固化及附属设施设备安装及调试项目

PLC控制柜施工方案

编制：

审核：

批准：

国联人寿PKI基础设施建设方案

.2

上海灿州环境工程有限公司、中易建设有限公司（联合体）

二0一五年10月

目录

工程概况及编制依据

1、元器件安装

2、二次回路布线

3、一次回路布线

4、电柜布局

国联人寿PKI基础设施建设方案

.3

工程概况及编制依据

本工程是温州市综合材料生态处置中心工程中的PLC控制柜的安装与布局，主要包括元器件安装、二次回路布线、一次回路布线、电柜布局和四台计算机安装。

编制依据如下：

1）施工图纸 国联人寿PKI基础设施建设方案

.4 2）招投标书有关文件

3）建筑电气工程施工质量验收规范（GB 50303-2002）

4）电气装置安装工程电缆线路施工及验收规范（GBJ49-90）

5）电气装置安装工程母线装置施工及验收规范（GBJ131-90）

6）电气装置安装工程接地装置施工及验收规范（GB5968-92）

7）电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（GB 50257-96）

8）电气装置安装工程电气设备交接试验标准（GB 50150-91）

9）设备安装说明书

国联人寿PKI基础设施建设方案

.5 配电柜的安装接线

1 元器件安装

1) 所有元器件应按制造厂规定的安装条件进行安装。

2) 组装前首先看明图纸及技术要求。

3) 检查产品型号、元器件型号、规格、数量等与图纸是否相符。

4) 检查元器件有无损坏。

5) 必须按图安装 (如果有图）。
