土钉墙护坡施工要点详解

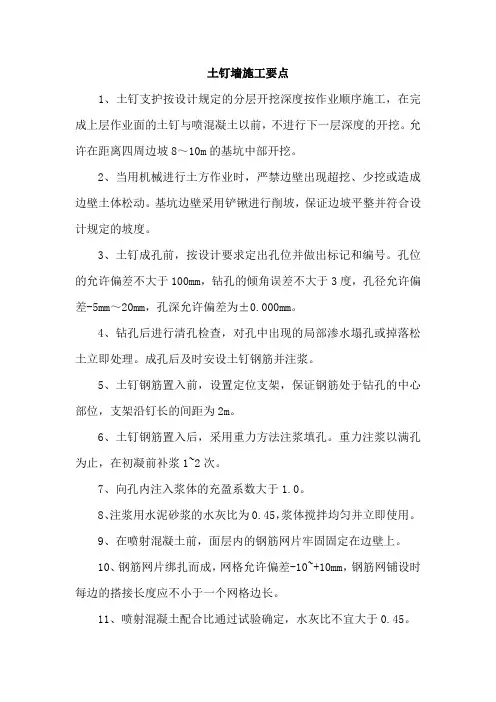

土钉墙施工要点
1、土钉支护按设计规定的分层开挖深度按作业顺序施工，在完成上层作业面的土钉与喷混凝土以前，不进行下一层深度的开挖。

允许在距离四周边坡8～10m的基坑中部开挖。

2、当用机械进行土方作业时，严禁边壁出现超挖、少挖或造成边壁土体松动。

基坑边壁采用铲锹进行削坡，保证边坡平整并符合设计规定的坡度。

3、土钉成孔前，按设计要求定出孔位并做出标记和编号。

孔位的允许偏差不大于100mm，钻孔的倾角误差不大于3度，孔径允许偏差-5mm～20mm，孔深允许偏差为±0.000mm。

4、钻孔后进行清孔检查，对孔中出现的局部渗水塌孔或掉落松土立即处理。

成孔后及时安设土钉钢筋并注浆。

5、土钉钢筋置入前，设置定位支架，保证钢筋处于钻孔的中心部位，支架沿钉长的间距为2m。

6、土钉钢筋置入后，采用重力方法注浆填孔。

重力注浆以满孔为止，在初凝前补浆1~2次。

7、向孔内注入浆体的充盈系数大于1.0。

8、注浆用水泥砂浆的水灰比为0.45，浆体搅拌均匀并立即使用。

9、在喷射混凝土前，面层内的钢筋网片牢固固定在边壁上。

10、钢筋网片绑扎而成，网格允许偏差-10~+10mm，钢筋网铺设时每边的搭接长度应不小于一个网格边长。

11、喷射混凝土配合比通过试验确定，水灰比不宜大于0.45。

12、喷射混凝土时，喷头与受喷面距离宜控制在0.80~1.50m范围内，射流方向垂直指向喷射面，防止在钢筋背面出现空隙。

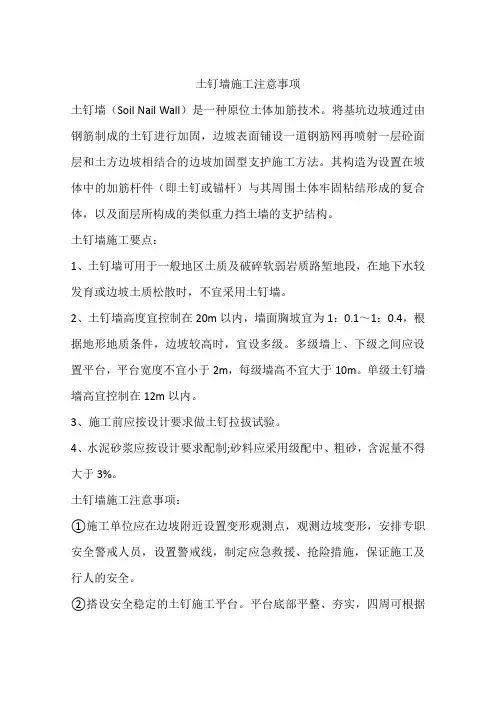

土钉墙施工注意事项
土钉墙（Soil Nail Wall）是一种原位土体加筋技术。

将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。

其构造为设置在坡体中的加筋杆件（即土钉或锚杆）与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。

土钉墙施工要点：
1、土钉墙可用于一般地区土质及破碎软弱岩质路堑地段，在地下水较发育或边坡土质松散时，不宜采用土钉墙。

2、土钉墙高度宜控制在20m以内，墙面胸坡宜为1：0.1～1：0.4，根据地形地质条件，边坡较高时，宜设多级。

多级墙上、下级之间应设置平台，平台宽度不宜小于2m，每级墙高不宜大于10m。

单级土钉墙墙高宜控制在12m以内。

3、施工前应按设计要求做土钉拉拔试验。

4、水泥砂浆应按设计要求配制;砂料应采用级配中、粗砂，含泥量不得大于3%。

土钉墙施工注意事项：
①施工单位应在边坡附近设置变形观测点，观测边坡变形，安排专职安全警戒人员，设置警戒线，制定应急救援、抢险措施，保证施工及行人的安全。

②搭设安全稳定的土钉施工平台。

平台底部平整、夯实，四周可根据
情况设置支撑，平台周边设置防护栏杆。

③在钢筋网的施焊过程中，由于边坡面长、倾斜，场地潮湿，造成电焊机、开关箱等设备安置不便，易产生用电隐患。

因此现场的电焊机应放在稳定、干燥、绝缘的平台上，设备开关箱应满足“一机、一闸、一漏、一箱”的要求，漏电保护器的额定漏电动作电流不大于15mA，动作时间小于0.1s。

加锚杆挂网喷浆（土钉墙）护坡方案1、主要机械设备主要进场施工机械设备2基层处理：将开挖后的基坑壁进行修正，基坑顶面四周1米范围内进行平整，并做成内高外低的自然泛水。

3、支护：在坡面搭设双排脚手架，按照石灰布置点额位置下人工在泛水位置及坡壁上用QC-150型起动冲击打入6-9米，Φ48钢管（壁厚>3mm），打入的钢管纵横两个方向梅花行布置，间距为1.0*1.0m，端头留置长度不超过喷射混凝土厚度（8cm），一、二、三、四排锚杆端部可焊接倒刺扩孔器，扩大锚杆体直径。

4、喷射混凝土：喷射作业前应对机械设备、水管路、输料管路、何电缆线路等进行全面检查及试运并对喷射机司机进行安全技术交底。

喷射混凝土机的密封性能良好，保证司机向喷射机输料的连续均匀；机械正常运转时，料内保持足够的存料，使生产能力保持在每小时3m3-5m3，骨料的最大粒径不得超过8mm，水灰比不易大于0.45，拌料适当掺入速凝剂。

输送距离保持在100m 内，喷射机旁的粉尘量应控制在10mg/m3以内。

输料管承受压力在08mpa以上，应有良好的耐磨性。

喷射手应经常保持喷头具有良好的工作性能；喷头与受喷面应保持垂直，距离控制在0.m-1.0m至上而下喷射，一次成型，混凝土厚度为10cm，钢筋网片为Φ4@200双向设置，终凝时间2小时后进行喷水养护。

5、压浆：对打入土体处Φ48钢管钢管锚杆施工完成之后，应进行灌浆。

浆液采用PA42.5纯水泥浆，浆液应搅拌均匀，随搅随用，并在浆液达到初凝前用完。

A、注浆：采用注浆泵，配合比：水泥；浆液比重不小于1.8，根据情况需要加适量早强剂，注浆顺序由里向外，采用止浆袋封口。

B、第一次灌浆压力0.3-0.5mpa，流量控制在100L/min。

待第一次灌浆的浆液初凝后，进行第二次灌浆，二次注浆时间在第一次注浆锚固体强度达到5mpa后进行。

压力控制在2.5~5.0mpa，并稳压2min。

6、排水系统设置排水系统为地表系统及支护内部排水系统地表排水采用在基坑顶面四周1米宽的范围内均需进行混凝土喷浆并同护坡喷浆连成一整体，并在基坑顶部四周浇注不低于10cm高的至水口，防止地表水流入基坑内。

土钉支护施工方案地质工程中，土钉支护是一种常见的边坡稳定措施。

它适用于岩土边坡、高边坡、挡土墙和挡土基础等工程，能有效防止边坡和岩体的滑坡、塌方等危险情况。

本文将介绍土钉支护的施工方案，旨在提高工程施工效率、保障工程质量。

1. 施工前准备在进行土钉支护工程之前，需要做好充分的准备工作，确保施工过程顺利进行。

具体准备工作包括：•地质勘察：对工程现场进行详细的地质勘察，确定地层情况、地下水位等重要参数，为后续设计提供依据。

•设计方案：根据地质勘察结果，设计土钉支护的具体方案，包括土钉布设位置、长度、角度等参数。

•材料准备：准备好所需的土钉、锚杆、钢丝绳等材料，确保材料质量符合国家标准。

•机械设备：准备好挖掘机、起重机、搅拌机等施工机械设备，确保施工过程中的顺利进行。

2. 施工步骤步骤一：钻孔根据设计方案要求，在边坡上依次钻设土钉孔，孔深度一般为土钉长度的1.2～1.5倍，孔径和土钉直径匹配。

钻孔应该垂直于边坡面，并注意控制好钻孔的位置和间距，确保土钉的布设均匀稳固。

步骤二：灌浆在完成钻孔后，需在孔内灌入高强度灌浆材料，例如水泥浆，以增加土钉的支护力。

灌浆过程中要确保灌浆浆液的浓度、密实度，灌浆时应采用适当的灌浆设备和方法，确保灌浆效果良好。

步骤三：固定土钉将土钉插入已灌浆的孔内，使土钉的顶端留出一定长度，用以固定土钉头。

通过专用的土钉夯实机或手动套筒将土钉紧固在孔内，确保土钉与灌浆材料之间的紧密结合。

步骤四：布设防护网在土钉固定完成后，需要在边坡表面张设防护网，用以固定土钉头部，防止边坡松动。

防护网的张设密度应符合设计要求，同时注意防护网与土钉之间的连接牢固可靠。

3. 施工质量控制在进行土钉支护施工过程中，需要做好质量控制，确保工程质量达标。

主要质量控制点包括：•土钉孔直径和深度应符合设计要求，偏差控制在允许范围内。

•土钉灌浆浆液应均匀充实，无空洞和松动现象。

•土钉固定牢固，顶端露出长度符合要求。

•防护网张设紧密牢固，与土钉连接牢靠。

土钉墙施工要点
1. 土钉墙施工，你可别小看了土钉的安装啊！就好比建房子要打稳地基一样，土钉安装不好那可不行！比如说，安装土钉时不认真，角度歪了，那之后还能指望这墙牢固吗？
2. 注浆这一步也很关键呀！这不就跟给人打营养针似的吗？得认真对待呀！你想想，要是注浆不到位，土钉墙不就像营养不良的人一样没力气了？
3. 坡面的修整也不能马虎呀！如果坡面坑坑洼洼的，这土钉墙能好看吗？能结实吗？就像人的脸不平整，那多难看呀！
4. 钢筋网的铺设那可得仔细了！它可是起到重要的连接作用呢，就如同衣服上的线把布片连接起来一样重要呀！一旦马虎了，后果不堪设想啊，你说是不是？
5. 喷射混凝土也很有讲究哟！要均匀，力度要合适，这不就是像给墙做美容一样嘛！喷得不好，土钉墙的“颜值”可就没了呀！
6. 施工过程中的监测可不能少哇！这就像是给土钉墙请了个“医生”随时观察它的健康状况，一旦有问题能及时发现解决。

你说，要是没有这个监测，那得多危险呀！我的观点很明确，土钉墙施工的每一个要点都极其重要，都需要我们认真对待、严格把控，这样才能做出高质量的土钉墙！。

土钉墙边坡支护施工方案土钉是一种常用的边坡支护措施，通过将钢筋或玻璃钢土钉套入边坡中，再用高强度混凝土灌注固定，能够增加边坡的稳定性，防止边坡滑坡、崩塌等事故的发生。

以下是一种土钉墙边坡支护施工方案：1.资料准备：根据工程设计要求，准备所需的土钉、混凝土、钢筋等材料，并进行验收。

同时，需要准备好相关施工设备，如挖掘机、混凝土搅拌机、浇注设备等。

2.边坡开挖：首先根据工程设计要求，对边坡进行开挖，将边坡表土和松散的土体清除，使边坡基础达到设计要求的坡度和稳定性。

3. 土钉布置：按照设计要求的钢筋间距和埋置深度，在边坡上钻孔，钻孔直径一般为150-250mm，孔深一般为2-3m，孔与孔之间的距离一般为1-1.5m。

然后将土钉套入孔内，使其留出一定长度。

4.混凝土灌注：将混凝土搅拌机移至施工现场，调配好混凝土，并使用浇注设备将混凝土灌注至土钉孔中，填充孔隙。

同时，在灌注混凝土的过程中，用棒杆对土钉进行顶压，使其贴合边坡。

5.钢筋绑扎：在土钉灌注完毕后，需要对土钉进行钢筋绑扎，以增加土钉的抗拉能力。

根据设计要求，在土钉上固定好钢筋，并进行绑扎，确保钢筋的牢固。

6.土钉头部处理：土钉灌注固定后，需要对土钉头部进行处理，一般采用水泥封头的方法。

将水泥砂浆均匀地涂抹在土钉头部，使其与边坡表面相平。

7.养护：土钉墙施工完毕后，进行养护。

通常采取覆盖土袋或喷洒水等方式，保持土体湿润，待混凝土充分凝固后，方可进行后续施工。

8.监测：在土钉墙边坡支护施工完毕后，需要进行监测工作，以确保边坡的稳定性。

通过在边坡不同位置设置监测点，定期进行监测，监测土钉拉力以及边坡位移等数据。

以上是土钉墙边坡支护的施工方案，通过合理的施工操作和监测措施，能够提高边坡的稳定性，确保施工质量。

在实际施工过程中，应严格按照设计要求进行操作，以确保施工效果和工程安全。

同时，应进行必要的安全措施，规范操作，避免事故的发生。

复合土钉墙施工方案复合土钉墙是一种新型的护坡结构，它通过土钉的加固作用，能够有效地防止土体的坍塌和滑动。

下面是一份700字的复合土钉墙施工方案。

一、施工前准备工作1. 完成土体勘测和设计，确定土钉墙的尺寸和数量。

2. 准备施工材料，包括土钉、预制混凝土面板、背填料等。

3. 搭建施工场地，并进行安全防护措施。

二、土钉施工1. 在土钉墙的设计位置开挖基坑，基坑深度和宽度根据设计要求确定。

2. 将土钉固定在基坑内，土钉的埋深和间距根据设计要求和土壤的条件确定。

土钉的埋深通常为土钉长度的1/3至1/2。

3. 在土钉的埋深处进行预埋钢筋，并进行焊接固定。

4. 根据设计要求，进行土钉的锚固处理，通常采用注浆、喷涂混凝土等方法进行。

5. 对土钉进行复核，确保每根土钉的位置、埋深和间距都符合设计要求。

三、安装预制混凝土面板1. 将预制混凝土面板按照设计要求进行编号和分类。

2. 使用吊机等设备，将预制混凝土面板安装到土钉上，注意面板的位置和倾斜度。

3. 进行面板之间的连接，通常采用螺栓或焊接等方式进行。

四、背填料施工1. 在土钉和预制混凝土面板之间进行背填料施工，填土的种类和质量应符合设计要求。

2. 背填料要进行适当的压实处理，确保填土的密实度和稳定性。

五、边坡绿化1. 完成土钉墙的基本施工后，进行边坡的绿化处理，种植适合的植物，增加边坡的稳定性。

2. 定期对边坡进行养护和维护，保持边坡的绿化效果和稳定性。

六、工程验收1. 完成土钉墙施工后，进行工程的验收工作，确保施工质量符合设计要求和相关规范标准。

2. 如有问题或不合格的地方，及时进行整改和修复。

通过以上的方案，可以确保复合土钉墙的施工质量和稳定性，保护土体不受坍塌和滑动的影响，有效地提高边坡的抗滑性能。

同时，还可以通过绿化等措施，美化环境，提升景观效果。

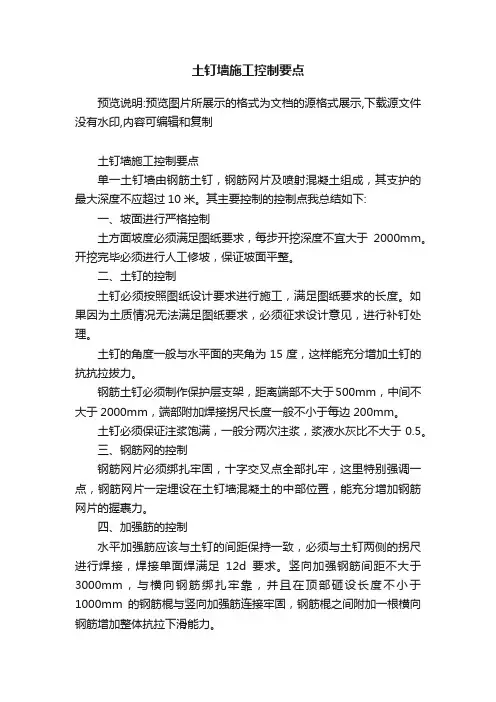

土钉墙施工控制要点预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制土钉墙施工控制要点单一土钉墙由钢筋土钉，钢筋网片及喷射混凝土组成，其支护的最大深度不应超过10米。

其主要控制的控制点我总结如下:一、坡面进行严格控制土方面坡度必须满足图纸要求，每步开挖深度不宜大于2000mm。

开挖完毕必须进行人工修坡，保证坡面平整。

二、土钉的控制土钉必须按照图纸设计要求进行施工，满足图纸要求的长度。

如果因为土质情况无法满足图纸要求，必须征求设计意见，进行补钉处理。

土钉的角度一般与水平面的夹角为15度，这样能充分增加土钉的抗抗拉拔力。

钢筋土钉必须制作保护层支架，距离端部不大于500mm，中间不大于2000mm，端部附加焊接拐尺长度一般不小于每边200mm。

土钉必须保证注浆饱满，一般分两次注浆，浆液水灰比不大于0.5。

三、钢筋网的控制钢筋网片必须绑扎牢固，十字交叉点全部扎牢，这里特别强调一点，钢筋网片一定埋设在土钉墙混凝土的中部位置，能充分增加钢筋网片的握裹力。

四、加强筋的控制水平加强筋应该与土钉的间距保持一致，必须与土钉两侧的拐尺进行焊接，焊接单面焊满足12d要求。

竖向加强钢筋间距不大于3000mm，与横向钢筋绑扎牢靠，并且在顶部砸设长度不小于1000mm的钢筋棍与竖向加强筋连接牢固，钢筋棍之间附加一根横向钢筋增加整体抗拉下滑能力。

五、钢筋网片、横加强筋、竖加强筋位置关系从外向里为竖向加强筋、横向加强筋、钢筋网片，三着位置关系不可颠倒。

六、混凝土的控制土钉墙混凝土强度必须符合图纸要求，厚度必须严格进行控制，一般埋设控制点进行控制。

坡面保持平整，混凝土厚度均匀。

土钉墙必须留设同条件及标养试块。

同条件试块满足要求后方可进行下一步施工。

土钉墙混凝土必须喷水进行养护，一般养护不少于7天。

七、土钉墙安全控制一般我们应该委托第三方进行位移监测，设置预警值，保证边坡安全。

边坡位置设置排水沟，防止雨水灌槽。

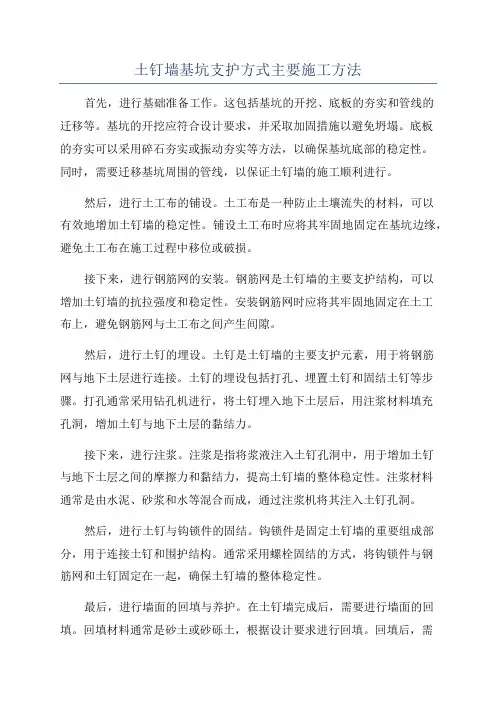

土钉墙基坑支护方式主要施工方法首先，进行基础准备工作。

这包括基坑的开挖、底板的夯实和管线的迁移等。

基坑的开挖应符合设计要求，并采取加固措施以避免坍塌。

底板的夯实可以采用碎石夯实或振动夯实等方法，以确保基坑底部的稳定性。

同时，需要迁移基坑周围的管线，以保证土钉墙的施工顺利进行。

然后，进行土工布的铺设。

土工布是一种防止土壤流失的材料，可以有效地增加土钉墙的稳定性。

铺设土工布时应将其牢固地固定在基坑边缘，避免土工布在施工过程中移位或破损。

接下来，进行钢筋网的安装。

钢筋网是土钉墙的主要支护结构，可以增加土钉墙的抗拉强度和稳定性。

安装钢筋网时应将其牢固地固定在土工布上，避免钢筋网与土工布之间产生间隙。

然后，进行土钉的埋设。

土钉是土钉墙的主要支护元素，用于将钢筋网与地下土层进行连接。

土钉的埋设包括打孔、埋置土钉和固结土钉等步骤。

打孔通常采用钻孔机进行，将土钉埋入地下土层后，用注浆材料填充孔洞，增加土钉与地下土层的黏结力。

接下来，进行注浆。

注浆是指将浆液注入土钉孔洞中，用于增加土钉与地下土层之间的摩擦力和黏结力，提高土钉墙的整体稳定性。

注浆材料通常是由水泥、砂浆和水等混合而成，通过注浆机将其注入土钉孔洞。

然后，进行土钉与钩锁件的固结。

钩锁件是固定土钉墙的重要组成部分，用于连接土钉和围护结构。

通常采用螺栓固结的方式，将钩锁件与钢筋网和土钉固定在一起，确保土钉墙的整体稳定性。

最后，进行墙面的回填与养护。

在土钉墙完成后，需要进行墙面的回填。

回填材料通常是砂土或砂砾土，根据设计要求进行回填。

回填后，需要进行养护，包括喷水养护和定期检查等，以确保土钉墙的稳定性和安全性。

综上所述，土钉墙基坑支护方式的主要施工方法包括基础准备工作、土工布的铺设、钢筋网的安装、土钉的埋设、注浆、土钉与钩锁件的固结、墙面的回填与养护等。

各个施工步骤需要严格按照设计要求进行，以确保土钉墙的稳定性和安全性。

土钉墙及护坡施工工艺方法一、土钉墙施工工艺方法1、施工工艺基坑土方开挖为分层开挖，配合喷锚护壁多点交替平行流水作业。

按设计图纸要求将坡面形态挖出，然后修理坡面，钻孔，安装土钉，注浆，挂网喷砼，做到分层开挖、分层支护，每层开挖临界高1.30 m。

1.1土钉墙支护施工工艺本次支护为土钉支护，用钻机成孔，放入土钉后注浆，然后挂网喷浆。

其施工工艺见下图：土钉基坑支护工程施工工艺流程图1.2土方挖运工艺a、挖运顺序：整个土方分1~10层开挖，每层开挖深度不大于待开挖土钉标高下0.3m，每段连续开挖长度不大于25m，间隔长度不小于6m，待土钉、喷射砼结束后72小时（本阶土钉达到设计强度后）再继续开挖下一层土方。

b、运土坡道的设置及处理：土方外运坡道沿受料槽由东向西，最后收于基坑西边。

整个土方外运结束后，坡道用挖掘机由下口线往上口线挖掘，边挖边支护，在机械无法操作的情况下，采用扒杆人工进行挖运。

2、施工方案2.1测量放样施工准备阶段首先按图纸尺寸把基坑上口线和下口线在实地做好测量记号及木桩标志，用滑石粉在实地划线。

2.2土方挖运方案2.2.1土方开挖流向：土方开挖由东向西开挖，西边退出；2.2.2土方开挖：开挖前，测定出上口线、下口线，固定标高桩，土钉支护部分土方开挖采用1：0.3的放坡系数放坡，坡面采用C20细石砼。

当土方开挖离坑底20cm时采用人工修整坑底，用水准仪抄平，边抄平边修整至设计标高。

从第二层开始，应特别注意对已经支护壁面的养护，避免碰撞，同时随时修整进出基坑的临时道路。

2.3基坑开挖实施措施：土方挖运和喷砼护壁是一条流水线的不同工序，必须紧密结合，在不运土的情况下，安排挖机进行修边坡，配合好支护工作。

2.3.1交通问题安排专人疏导交通，合理安排线路，保证运土车辆顺利进出。

卸土场设在交通较为方便的地段，多选择几个卸土场，根据卸土区情况随时调整运输车辆将土方运到各卸土区。

为加强卸土场和车辆运土途中的协调，拟投入3部对讲机、1部摩托车、1部指挥车，专门负责巡逻，处理各处情况。

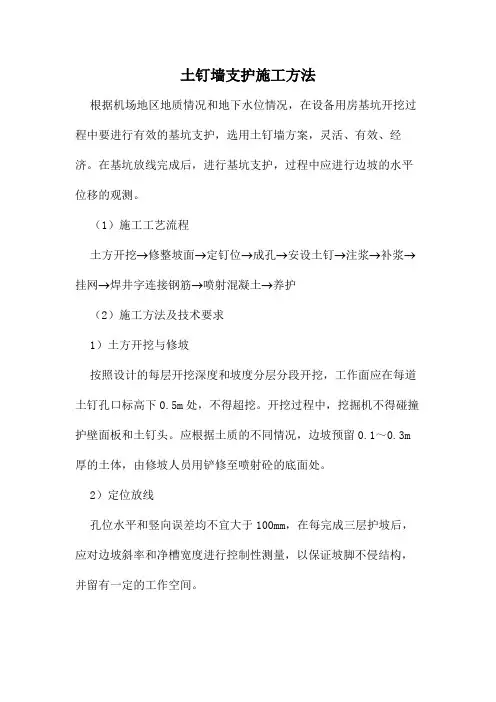

土钉墙支护施工方法根据机场地区地质情况和地下水位情况，在设备用房基坑开挖过程中要进行有效的基坑支护，选用土钉墙方案，灵活、有效、经济。

在基坑放线完成后，进行基坑支护，过程中应进行边坡的水平位移的观测。

（1）施工工艺流程土方开挖→修整坡面→定钉位→成孔→安设土钉→注浆→补浆→挂网→焊井字连接钢筋→喷射混凝土→养护（2）施工方法及技术要求1）土方开挖与修坡按照设计的每层开挖深度和坡度分层分段开挖，工作面应在每道土钉孔口标高下0.5m处，不得超挖。

开挖过程中，挖掘机不得碰撞护壁面板和土钉头。

应根据土质的不同情况，边坡预留0.1～0.3m 厚的土体，由修坡人员用铲修至喷射砼的底面处。

2）定位放线孔位水平和竖向误差均不宜大于100mm，在每完成三层护坡后，应对边坡斜率和净槽宽度进行控制性测量，以保证坡脚不侵结构，并留有一定的工作空间。

3）土钉成孔根据地层情况优先采用螺旋钻为主洛阳铲为辅成孔，孔深要大于设计长度50～100mm，作好施工记录，如遇障碍物时，可适当调整土钉角度和位置。

4）安设土钉在土钉上每间隔2m焊接一组定位支架，以保证土钉居于孔中心，成孔后及时插入土钉及注浆管。

5）浆液制备、注浆、补浆浆体为水泥净浆，水泥标号为P.O32.5，浆液水灰比为0.45～0.5。

浆液要充分搅拌均匀，搅拌时间一般在3分钟以上。

注浆时在孔口部位设置止浆塞，每孔至少在注浆后再补浆1－2次，保证土钉锚固体质量。

6）挂钢筋网采用φ8单排双向、间距200mm的钢筋网片，每层土钉网片与下层网片预留不小于150mm的最小搭接长度。

网片外设井字型Φ16连接筋，土钉端头按要求与连接筋焊接。

7）喷射混凝土采用干喷法喷射C20混凝土8～10cm厚，为保证喷射砼厚度达到规定值，在坡壁上垂直打入短钢筋作为控制筋。

砼的初凝时间和终凝时间分别控制在5min和10min左右。

8）养护土钉墙施工季节在夏秋季节，喷射砼采用自然养护，养护期间遇雨天用塑料布覆盖。

已挖基坑的土钉墙支护施工工法HJ2-001-2002土钉墙支护，是用于土体开挖和边坡稳定的一种新技术。

90年代以来，在国内许多城市的工程建设中得到了推广应用，它是由挡土墙和锚杆发展起来的，在土体内放置一定长度和分布密集的土钉(即钢筋)与土共同作用，以弥补土体自身强度不足，并在坡面上制作与土钉连成一体的钢筋网喷射砼面层（即土钉墙），以限制土体变形的发展，增强边坡土体自身的稳定性。

一、工法特点：本工法是将抗拉强度很低的土体与注浆钢筋组成复合体，并与基坑侧壁喷射的钢筋砼结构共同工作，保证施工中基坑边坡稳定的一种深基坑支护方法。

本工法具有以下特点：1、施工便捷安全，土钉制作与成孔简单易行，灵活性强，便于各种形式的基坑支护设计。

2、对施工场地狭小，大型护坡施工设备不便操作时，有其独特优越性。

3、稳定可靠，支护后边坡位移小。

4、工期短，便于已挖完土方深基坑支护的抢险，对一般工程而言，可边挖土边支护，基本不占用施工工期。

5、经济效益显著、费用低，与其它支护类型相比，造价降低很多。

二、适用范围：适用于地下水位以上或经降水后的粘性土或密实性较好的砂土土层，开挖深度一般不大于15m的临时性深基坑支护工程。

适用于施工场地狭小，放坡很小的工程。

三、工艺原理：土钉墙支护原理是将土钉通过滑裂面将基坑周围土体加固，土钉与土共同作用，形成能大大提高原状土强度和刚度的复合土体，在土体受力条件改变时，通过土钉加固体与土的摩擦力，使土钉被动受拉而给土体以约束加固，使其稳定。

它是由密集的土钉群、被加固的原位土体、喷射砼面层和必要的防水系统组成。

四、工艺流程与操作要点：1、土钉墙支护工艺流程：编制施工方案及施工准备修坡孔位布点土钉成孔按土钉钢筋注浆绑钢筋网焊压筋喷射砼抹坡顶面层养护2、操作要点：1）根据基坑情况进行土钉墙结构设计。

2）结合施工条件和现场情况制定施工方案。

3）放线孔位布置，基坑由上而下依次成孔，成孔可用小径钻机成孔，也可用洛阳铲人工成孔，孔径、孔深、孔距、倾角均满足设计要求。

土钉墙支护施工具体做法
基坑挖土应分层开挖，每层挖土深度不超过土钉下300mm，最大不超过设计要求；当天开挖当天锚喷，边坡混凝土采用C20细石混凝土，钢筋网片土钉墙处采用∅6@250（双向），土质边坡自然放坡处采用100X50X2.4钢板网，岩质边坡处采用∅10@200（双向）。

喷锚灌浆孔呈梅花形布置，详见剖面。

采用32.5级复合硅酸盐水泥，水灰比0.50，花管的注浆压力为1.2~1.5MPa，采用二次注浆，第一次土钉的注浆压力为0.4~0.8MPa，注浆至洞口返浆，并稳压2~3分钟，第二次注浆压力为1.20~1.5MPa，第一次注浆与第二次注浆间隔10小时。

2、土钉直径为100mm。

花管采用∅48X3钢管，钢管土钉前端封闭，在管壁上沿长度方向每隔500设∅8圆孔（两个方向上，下一排错开布置），圆孔从距离坑壁1.5m处开始设置直至管底。

3、喷锚护壁技术参数为施工基本控制参数，施工时应根据地质情况、施工及地面建筑稳定情况等及时调整。

4、土钉施工基本流程为：分层挖土→修坡→初喷细石混凝土面层→钻孔→设置土钉→灌浆→安设连接件→绑扎钢筋网→复喷细石混凝土面层→设置坡顶、坡面及坡脚排水系统。

土钉墙护坡施工要点详解土钉墙是一种原位土体加筋技术。

将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。

其构造为设置在坡体中的加筋杆件与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。

一、施工方法土钉墙施工中采取一快一慢法。

施工中根据实际情况可以调整土钉参数（长度密度）特别是遇到管线时，必须采用洛阳铲人工成孔，调整孔位，避开管线，同时保证基坑安全。

1）一快：在开挖后8小时内必须把土钉安放完毕，在环境恶劣的情况下2小时内要完成土钉安放。

2）一慢：前层土钉完成注浆48小时以上，面层砼喷射完毕24小时以上方可进行下一层边坡面的开挖。

二、常见类型1、钻孔注浆型先用钻机等机械设备在土体中钻孔，成孔后置入杆体（一般采用HRB335 带肋钢筋制作），然后沿全长注水泥浆。

钻孔注浆钉几乎适用于各种土层，抗拔力较高，质量较可靠，造价较低，是最常用的土钉类型。

2、直接打入型在土体中直接打入钢管、角钢等型钢、钢筋、毛竹、圆木等，不再注浆。

由于打入式土钉直径小，与土体间的粘结摩阻强度低，承载力低，钉长又受限制，所以布置较密，可用人力或振动冲击钻、液压锤等机具打入。

直接打入土钉的优点是不需预先钻孔，对原位土的扰动较小，施工速度快，但在坚硬粘性土中很难打入，不适用于服务年限大于2 年的永久支护工程，杆体采用金属材料时造价稍高，国内应用很少。

3、打入注浆型在钢管中部及尾部设置注浆孔成为钢花管，直接打入土中后压灌水泥浆形成土钉。

钢花管注浆土钉具有直接打入钉的优点且抗拔力较高，特别适合于成孔困难的淤泥、淤泥质土等软弱土层、各种填土及砂土，应用较为广泛，缺点是造价比钻孔注浆土钉略高，防腐性能较差不适用于永久性工程。

三、施工工艺放线——开挖——修坡——安放锚杆——注浆——编网喷砼——开挖下一层1、周边放样根据土钉墙实际施工位置，进行放样复核，如有偏差应会同各方讨论解决。

⼟钉墙基坑⽀护施⼯⼯艺及要点
1、⼯艺流程
2、⽀护桩+冠梁+锚索+桩间⼟⼯艺流程
⽀护桩位定位放线钢筋笼加⼯钢筋笼验收⽀护桩成孔成孔验收吊装钢筋笼控制钢筋笼笼顶标⾼架设混凝⼟导管浇筑混凝⼟⾄冠梁顶破桩头⾄冠梁梁底测量放线、确定冠梁位置绑扎冠梁钢筋、埋设锚索套管⽀设冠梁模板浇筑冠梁混凝⼟拆除冠梁模板制作锚索、冠梁锚索成孔验收、安装锚索锚索注浆预应⼒锚索张拉开挖、修平桩间⼟挂2cm-5cm钢⽬⽹、U型短钉和
Φ18@1000横向加强筋固定喷射5cm-8cm厚C20混凝⼟⾯层。

、⼟钉墙⼯艺流程
⼟⽅开挖按照图纸进⾏放坡修坡平整⼟钉成孔、钢筋⽹⽚、⼟钉制作⼟钉成孔、钢筋验收安装钢筋⽹⽚及⼟钉⼟钉注浆绑扎横向加强筋喷射8cm-10cm厚的C20混凝⼟。

3、控制要点
⽀护桩位、桩顶标⾼、冠梁顶标⾼、预应⼒锚索张拉、基坑放坡⾓度。

4、质量要求
护坡桩规格尺⼨满⾜要求、间距均匀；冠梁上⼝⼀个标⾼，形成⼀条线；⼟钉墙坡度⼀致；预应⼒锚索张拉达到设计值。

5、做法详图。

土钉墙设计施工方案一、工程概况二、技术参数三、设计计算方法土钉墙设计包含以下工作内容:1. 土钉墙勘察要求A.查明基坑四面围地层结构和土物理力学性质。

B、查明地下水类型, 埋藏条件及渗透性, 分析地下水对基坑开挖、基坑隆起和支护结构影响。

C.对基坑周围建筑物、地下管线和道路现实状况进行调查, 判定基坑开挖对其影响程度。

2. 确定土钉墙结构尺寸A、土钉墙用于4.8-5.0M基坑深边坡, 斜面坡度为84°。

B.土钉墙均是分层分段开挖, 每层开挖高度常和土钉竖向间距相同, 即为1.2m, 每层开挖纵向长度, 取决于土体维持稳定最长时间和施工步骤相互衔接, 暂定10m长。

3. 土钉参数设计依据土钉墙结构尺寸和工程地质条件, 进行土钉关键参数设计, 包含土钉长度、间距及部署, 孔径和钢筋直径等。

A.土钉长度设计（第一、第三排长度为7M, 第二排长度为9M。

）B、土钉直径及间距部署（第一、第三排土钉直径20, 第二排直径25。

竖向间距1.2M, 水平间距1.0M。

）C.土钉钢筋直径d选择为增加土钉钢筋和砂浆握裹力和抗拉强度, 土钉钢筋采取(25。

D.孔径D=110MM, 土钉注浆材料用1:0.5水泥浆,在需要时可加入多种外加剂。

4. 土钉墙内部稳定性分析土钉稳定性分析是土钉墙工程设计一项极其关键内容, 它能够验证初步设计所选各个参数合理性、可行性, 也能够确定土钉墙安全性、适用性, 所以它是土钉墙设计关键一步, 是土钉墙应用基础。

土钉墙分析基础原理分极限平衡方法和有限元方法, 但大多数均采取极限平衡方法。

4.1 基础假定A.破裂面假定为圆弧形B、破坏时, 土钉最大拉力和剪力在破裂面处。

C、土钉抗剪强度, 沿破裂面全部发挥。

D.土体强度参数取加权平均值。

4.2 土钉力简化A、土钉实际受力状态是很复杂, 通常情况下土钉中产生拉力、剪应力和弯矩, 土钉经过这个复合受力状态对土钉墙稳定性起作用。

为使分析计算简化, 只考虑土钉抗拉作用, 土钉抗拉作用计算为该土钉和破裂面交点处土钉拉力, 其抗拉能力标准值取为:B、土钉和土体界面抗剪强度由(i=c+k0*r*h*tgΦ=26.3+0.6*18.1*2.5*tg9.0=27.66 KN/m2, 则T x1 = π⋅D⋅L B⋅τi=3.14*0.11*式中L B—为土钉伸入破裂面外约束区内长度（m）τi—为土钉和土体间拉剪强度标准值（KN/m2）B.由土钉钢筋强度(y计算, 则τx2 = ƒy As式中ƒy—为钢筋抗拉强度标准值（KN/m2）As —为钢筋载面积C.由钢筋和砂浆间粘结强度(g计算, 则τx3 = π⋅d⋅L Bτg式中 d —为钢筋直径τg—为钢筋和砂浆界面粘结强度标准值（KN/m2）由A.B.C三式计算, 取用小值作为土钉抗拉能力标准值, 通常情况下, 土钉抗拉能力标准值由第一式决定。

土钉墙支护操作方法
土钉墙支护是一种较常用的土方支护方式，下面是土钉墙支护的操作方法：
1. 清理施工区域：清理施工区域内的垃圾和杂物，确保施工区域整洁。

2. 设置基线和锚点：确定基线的位置，并进行标记。

根据设计要求，在基线上按一定间距布置锚点，并进行标记。

3. 钻孔：使用电钻或手动锤钻，在锚点标记处钻孔。

钻孔的深度和直径根据设计要求而定。

4. 安装土钉：将预制好的土钉插入钻孔中，确保与周围土体紧密接触。

根据设计要求，可以采用机械或手动力量将土钉安装到位。

5. 固结土钉：在土钉与周围土体接触处注浆或灌浆。

注浆材料可以是水泥浆、树脂浆等。

确保注浆或灌浆充分填充土钉和钻孔空隙，固结土钉并与周围土体形成一体。

6. 连接土钉：根据设计要求，可以采用连接带或梁材将土钉连接起来，以增加整体的支护性能。

7. 后续处理：根据设计要求，进行后续处理，如表面抹灰、铺设保护层等，完
成土钉墙支护的施工。

需要注意的是，在进行土钉墙支护操作时，需要根据具体情况和设计要求进行施工，确保土钉墙的稳定性和安全性。

如果不具备施工条件或经验，建议寻求专业施工队伍的帮助。

土钉墙+护坡桩施工工艺土钉墙和护坡桩这俩家伙呀，就像是建筑工程里的一对超级英雄组合。

先说说土钉墙，这土钉墙就像是一群小钉子组成的坚强防线。

你看啊，那些土钉就像一个个小士兵，整整齐齐地站在土里，还特别执着呢。

它们被一个一个地打进土里，就像扎进地里的小针，把土紧紧地拉住，仿佛在对土说：“嘿，兄弟，你可别乱跑啊，有我在这儿守着呢。

”这土钉墙的施工就像是在土里搞一场小型的钉子聚会，只不过这个聚会可是有着非常严肃的任务，那就是防止土坡垮塌。

再瞧瞧护坡桩，这护坡桩可就是个大块头了。

它就像一个个粗壮的柱子，威风凛凛地站在那里。

施工的时候，打桩机就像一个大力士，“哐哐哐”地把护坡桩打入地下，那声音就像在敲大地的鼓，震得周围的土都有点发懵。

护坡桩就像一个个忠诚的卫士，笔直地站成一排，说：“我们在这儿呢，什么洪水猛兽都别想冲过来。

”这土钉墙和护坡桩配合起来，那简直就是天衣无缝。

就像蝙蝠侠和罗宾，一个负责细致的防守，一个负责强硬的支撑。

土钉墙在前面像一张大网一样，把那些松散的土先拢住，而护坡桩在后面像坚强的后盾，给土钉墙撑腰。

在施工的时候啊，工人师傅们就像是指挥这场超级英雄行动的导演。

他们要小心翼翼地安排土钉的位置，就像导演安排演员的站位一样，差一点都不行。

对于护坡桩呢，师傅们得精确地控制打桩的深度和角度，这就好比是射箭的时候要瞄准靶心，偏一点可能就前功尽弃啦。

有时候啊，施工场地就像一个大舞台，各种机械在那里忙活着。

打桩机像是在表演重金属摇滚，“哐哐”作响，而那些运送材料的小推车就像穿梭在舞台上的小蚂蚁，忙忙碌碌地把土钉、混凝土这些材料运到该去的地方。

这土钉墙和护坡桩的施工工艺，每一个环节都像是在玩一场高难度的游戏。

从最初的场地清理，就像游戏里的扫清障碍环节，到最后的检查验收，就像游戏的通关考核。

要是有一个小细节没做好，那就可能像游戏里踩了个陷阱一样，整个工程就可能面临危险呢。

而且啊，这施工过程中的安全措施那是必须要到位的。
