1 实验一 8255可编程并行接口
一、 实验目的
掌握8255方式0的工作原理及使用方法，用8255实现开关状态显示、十字路口交通信号灯的模拟控制。
二、 实验要求
1．编写程序，设定8255的PA端口为开关量输入，PC口为开关量输出，要求将PA端口的开关状态用PC端口的对应的发光二极管显示。
2．编写程序，设定8255的PC端口为输出端口，控制四个双色（组合为红、绿、黄）灯，按交通信号灯要求模拟显示。
三、 实验内容
(一) 开关量显示 按要求连接电路：将实验箱左下方K1～K8各点用连线连至8255的PA0～PA7；将DL1～DL8用连线连至8255的PC0～PC7；8255的片选CS用连线连至译码处的200～207插孔。图1为部分电路示意图。8255的PA端口接逻辑电平开关的端子K1～K8作为输入，PC端口接发光二极管显示电路的输入端子L1～L8。根据实验要求1，编写程序从8255的A口输入数据（数据由开关设定），再从C口输出，显示在8个发光二极管上。
2 L8L7L6L5L4L3L2L1+5A02A13A24A35A46A57A68A79B018B117B216B315B414B513B612B711E19DIR1U274LS245R55110DL8DL7DL6DL5DL4DL3DL2DL1开关位置向下: GND（0）开关位置向上：+5V（1）八同相缓冲器外接连接线×812345678161514131211109RN4330×8VCCR5611012345678161514131211109K1～K8双掷开关K1K8外接连接线×8
图1 开关状态显示实验电路
编程提示
1．特别注意串口通讯测试能否通过。
2．实验箱左下部的K1～K8的状态：向上为ON，接至+5V电源，向下为OFF，接至电源地线。
3．设工作方式为0方式，PA口设置为输入，PC口设置为输出，通过对K1～K8的状态检测，使其状态由对应的LED显示出来：ON对应LED亮，OFF对应LED灭。

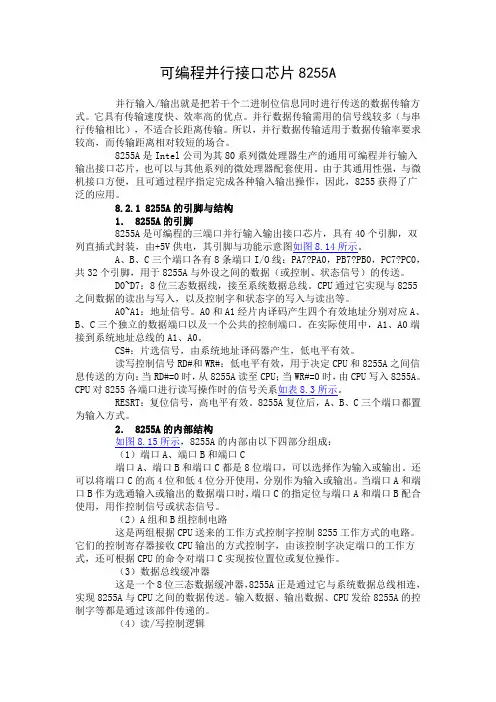

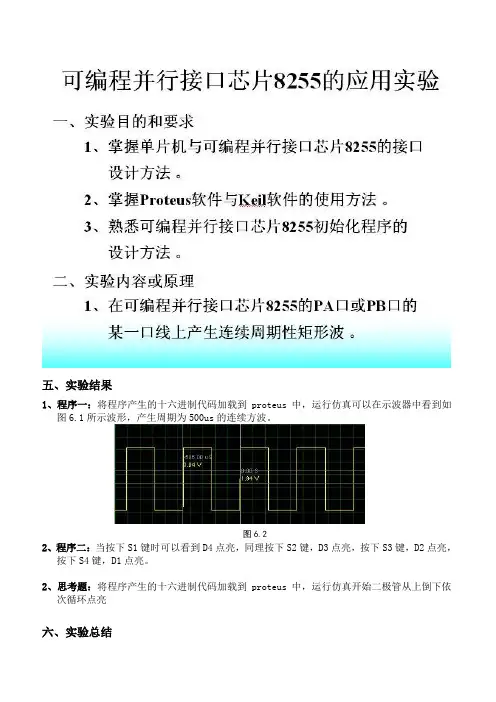

可编程并行接口芯片8255A
并行输入/输出就是把若干个二进制位信息同时进行传送的数据传输方式。它具有传输速度快、效率高的优点。并行数据传输需用的信号线较多（与串行传输相比），不适合长距离传输。所以，并行数据传输适用于数据传输率要求较高，而传输距离相对较短的场合。
8255A是Intel公司为其80系列微处理器生产的通用可编程并行输入输出接口芯片，也可以与其他系列的微处理器配套使用。由于其通用性强，与微机接口方便，且可通过程序指定完成各种输入输出操作，因此，8255获得了广泛的应用。
8.2.1 8255A的引脚与结构
1． 8255A的引脚
8255A是可编程的三端口并行输入输出接口芯片，具有40个引脚，双列直插式封装，由+5V供电，其引脚与功能示意图如图8.14所示。
A、B、C三个端口各有8条端口I/O线：PA7?PA0，PB7?PB0，PC7?PC0，共32个引脚，用于8255A与外设之间的数据（或控制、状态信号）的传送。
D0~D7：8位三态数据线，接至系统数据总线。CPU通过它实现与8255之间数据的读出与写入，以及控制字和状态字的写入与读出等。
A0~A1：地址信号。A0和A1经片内译码产生四个有效地址分别对应A、B、C三个独立的数据端口以及一个公共的控制端口。在实际使用中，A1、A0端接到系统地址总线的A1、A0。
CS#：片选信号，由系统地址译码器产生，低电平有效。
读写控制信号RD#和WR#：低电平有效，用于决定CPU和8255A之间信息传送的方向：当RD#=0时，从8255A读至CPU；当WR#=0时，由CPU写入8255A。CPU对8255各端口进行读写操作时的信号关系如表8.3所示。
RESRT：复位信号，高电平有效。8255A复位后，A、B、C三个端口都置为输入方式。
浅议并行接口芯片8255A的可编程特性
【摘要】8255A芯片是Intel开发的并行接口芯片，该芯片设计简单、灵活被广泛的处理在并行数据传输的各种场合，本文以PC口在各种方式下的工作特性为线索，对8255A芯片的可编程特性进行梳理，对8255A的学习和使用提供新思路。
【关键词】8255A；并行接口
1.引言
8255A芯片作为并行接口在计算机通信和控制中被广泛应用，其技术难点在于PC口的双重身份，既能当基本的输入输出方式的数据口，也能为“选通型”输入输出方式提供联络信号，
2.8255A编程特性
2.1 8255A输入输出端口
8255A是Intel公司开发的通用可编程通信I/O接口芯片，片内部有A、B、C三个8位并行端口，A口和B口为两个数据端口；C口既可以作为数据端口，又可以作为控制端口。
8255A的A、B、C三个端口的工作方式是在初始化编程时，通过向8255A的命令端口写入控制字来设定的，控制字有两个：方式控制字和置位/复位控制字。方式控制字用于设定A、B、C口的工作方式和数据传送方向；置位/复位控制字用于设置C口的PC0～PC7种某一条口线PCi的电平，两个控制字共用一个端口地址，由控制字的最高位作为区分这两个字的标志位[1]。
2.2 8255A方式控制字
8255A方式控制字的格式如图1所示。
2.3 置位/复位控制字
8255A置位/复位控制字的格式如图2所示。
需要说明的是置位/复位控制字的写入只对C口指定位输出状态起作用，对个端口的工作方式没有影响，因此只有需要在初始化时制定C口某一位的输出电平时，才写入置位/复位控制字。
3.三种工作方式下的PC口解读
3.1 方式0
方式0是8255A的基本输入输出方式，特点是与外设传送数据时，不需要设置任何联络（应答）信号，即无条件传送方式。A、B、C口均可以在该方式下工作，A、B只能以8位传送，而C口可以以4位进行数据传送，在方式控制字中由D4、D3、D1、D0可以设置A、B口，C口高4位、C口低4位的16中组合工作方式[2]。
-1-
深 圳 大 学 实 验 报 告
课程名称： 微机原理及应用实验
实验项目名称： 可编程并行接口 8255 实验
学院：
专业：
指导教师：
报告人： 学号： 班级：
实验时间：
实验报告提交时间：
教务处制
-2- 一、实验名称：可编程并行接口 8255 实验
二、实验目的
了解可编程并行接口芯片 8255 的内部结构、工作方式、初始化编程及应用
三、实验内容
(1) 流水灯实验：利用 8255 的 A 口循环点亮发光二极管。
(2) I/O 输入输出实验：利用 8255 的 A 口读取开关状态，8255 的 B 口把状态送发光二极管显示
四、实验原理
1、8255A 的内部结构：
（1）数据总线缓冲器：这是一个双向三态的 8 位数据缓冲器，它是 8255A 与微机系统数据总线的接口。输入输的数据、CPU 输出的控制字以及 CPU 输入的状态信息都是通过这个缓冲器传送的。
（2）三个端口 A，B 和 C：A 端口包含一个 8 位数据输出锁存器和缓冲器，一个 8 位数据输入锁存器。B 端口包含一个 8 位数据输入/输出锁存器和缓冲器，一个 8 位数据输入缓冲器。C 端口包含一个 8 位数据输出锁存器及缓冲器，一个 8 位数据输入缓冲器（输入没有锁存器）。
（3）A 组和 B 组控制电路：这是两组根据 CPU 输出的控制字控制 8255 工作方式的电路，它们对于 CPU 而言，共用一个端口地址相同的控制字寄存器，接收 CPU 输出的一字节方式控制字或对 C 口按位复位字命令。方式控制字的高 5 位决定 A 组工作方式，低 3 位决定 B 组的工作方式。对 C 口按位复位命令字可对 C 口的每一位实现置位或复位。A 组控制电路控制 A 口和 C 口上半部，B 组控制电路控制 B 口和 C 口下半部
