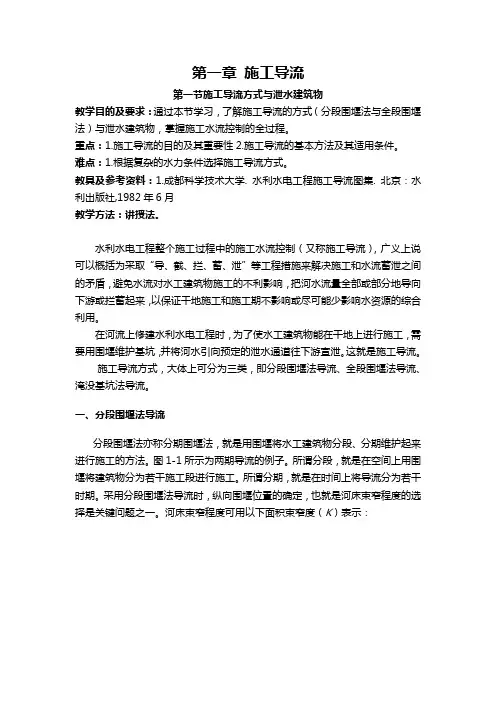

第一章施工导流第一节施工导流方式与泄水建筑物教学目的及要求：通过本节学习，了解施工导流的方式（分段围堰法与全段围堰法）与泄水建筑物，掌握施工水流控制的全过程。
重点：1.施工导流的目的及其重要性2.施工导流的基本方法及其适用条件。
难点：1.根据复杂的水力条件选择施工导流方式。
教具及参考资料：1.成都科学技术大学. 水利水电工程施工导流图集. 北京：水利出版社,1982年6月教学方法：讲授法。

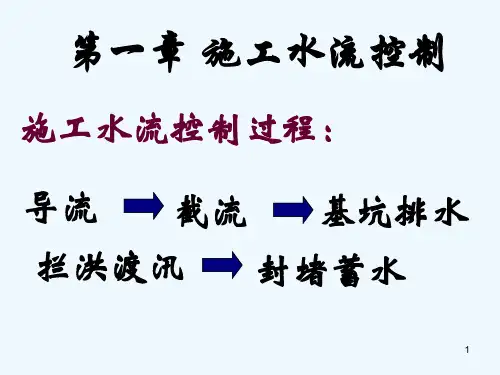

水利水电工程整个施工过程中的施工水流控制（又称施工导流），广义上说可以概括为采取“导、截、拦、蓄、泄”等工程措施来解决施工和水流蓄泄之间的矛盾，避免水流对水工建筑物施工的不利影响，把河水流量全部或部分地导向下游或拦蓄起来，以保证干地施工和施工期不影响或尽可能少影响水资源的综合利用。
在河流上修建水利水电工程时，为了使水工建筑物能在干地上进行施工，需要用围堰维护基坑，并将河水引向预定的泄水通道往下游宣泄。
这就是施工导流。
施工导流方式，大体上可分为三类，即分段围堰法导流、全段围堰法导流、淹没基坑法导流。
一、分段围堰法导流分段围堰法亦称分期围堰法，就是用围堰将水工建筑物分段、分期维护起来进行施工的方法。
图1-1所示为两期导流的例子。
所谓分段，就是在空间上用围堰将建筑物分为若干施工段进行施工。
所谓分期，就是在时间上将导流分为若干时期。
采用分段围堰法导流时，纵向围堰位置的确定，也就是河床束窄程度的选择是关键问题之一。
河床束窄程度可用以下面积束窄度（K）表示：2 1100%AkA=⨯式中A2—围堰和基坑所占的过水面积，m2；A1—原河床的过水面积，m2；国内外一些工程K值的取用范围约在40%～70%之间。
在确定纵向围堰的位置或选择河床的束窄程度时，应重视下列问题：充分利用河心洲、小岛等有利地形条件；纵向围堰尽可能与导墙、隔墙等永久建筑物相结合；束窄河床流速要考虑施工通航、筏运、围堰和河床防冲等的要求，不能超过允许流速；各段主体工程的工程量、施工强度要比较均衡；便于布置后期导流泄水建筑物，不致使后期围堰过高或截流落差过大。
第1章施工导流目录第一节施工导流方式与泄水建筑物 (2)第二节围堰工程 (4)第三节导流设计流量 (7)第四节导流方案 (8)第五节截流工程 (10)第六节拦洪渡汛 (13)第七节封堵蓄水 (13)第八节基坑排水 (14)水利水电工程整个施工过程中的施工水流控制（又称施工导流），广义上说可以概括为采取“导、截、拦、蓄、泄”等工程措施来解决施工和水流蓄泄之间的矛盾，避免水流对水工建筑物施工的不利影响，把河水流量全部或部分地导向下游或拦蓄起来，以保证干地施工和施工期不影响或尽可能少影响水资源的综合利用。
第一节施工导流方式与泄水建筑物在河流上修建水利水电工程时，为了使水工建筑物能在干地上进行施工，需要用围堰维护基坑，并将河水引向预定的泄水通道往下游宣泄。
这就是施工导流。
施工导流方式，大体上可分为三类，即分段围堰法导流、全段围堰法导流、淹没基坑法导流。
一、分段围堰法导流分段围堰法亦称分期围堰法，就是用围堰将水工建筑物分段、分期维护起来进行施工的方法。
图1-1所示为两期导流的例子。
所谓分段，就是在空间上用围堰将建筑物分为若干施工段进行施工。
所谓分期，就是在时间上将导流分为若干时期。
采用分段围堰法导流时，纵向围堰位置的确定，也就是河床束窄程度的选择是关键问题之一。
河床束窄程度可用以下面积束窄度（K）表示：式中 A2—围堰和基坑所占的过水面积，m2；A1—原河床的过水面积，m2；国内外一些工程K值的取用范围约在40%~70%之间。
在确定纵向围堰的位置或选择河床的束窄程度时，应重视下列问题：充分利用河心洲、小岛等有利地形条件；纵向围堰尽可能与导墙、隔墙等永久建筑物相结合；束窄河床流速要考虑施工通航、筏运、围堰和河床防冲等的要求，不能超过允许流速；各段主体工程的工程量、施工强度要比较均衡；便于布置后期导流泄水建筑物，不致使后期围堰过高或截流落差过大。
分段围堰法导流一般适用于河床宽、流量大、施工期较长的工程，尤其在通航河流和冰凌严重的河流上。
水利水电施工工程师手册第一篇导疏工程第一章施工导流规划第一节施工导流标准第二节施工导流方式及布置第三节导流水力计算第二章围堰工程第一节围堰工程概述第二节土石围堰施工技术第三节混凝土围堰施工技术第四节格形围堰施工技木第五节其他类型围堰第三章流工程施工第一节截流工程质量标准第二节截流方法的选择第三节截流工程设计第四节截流工程施工作业第四章基坑排水第一节初期排水第二节经常性排水施工方法第二篇土石方开挖工程第五章土的工程性质和方量计算第一节土的工程性质及分级第二节土石方工程量的计算和分配第六章土方挖运工程施工第一节人工挖运工程施工第二节机械挖运工程施工第七章土石方明挖施工第一节明挖施工规划第二节岩基开挖施工技术第三节岸坡开挖施工方法第八章地下工程开挖施工第一节隧洞工程施工第二节竖斜井工程施工第三节地下厂房施工第九章爆破工程施工第一节爆破器材的使用第二节爆破施工作业施工技术第三节爆破的基本方法第四节边线控制爆破施工技术第五节特种爆破施工技术第六节爆破安全与防护技术第七节爆破检测与观测方法第十章土石方开挖工程质量控制的技术措施第一节水工建筑物岩石基础开挖工程的质量控制要点第二节水工建筑物地下开挖工程的质量控制要点第三节疏浚工程的质量控制要点第三篇基础处理工程第十一章灌浆工程施工第一节灌浆设备机具和灌浆材料概述第二节固结灌浆施工技术第三节帷幕灌浆施工技术第四节化学灌浆施工第五节 GIN灌浆施工第六节砂砾石层灌浆施工第七节灌浆施工组织设计第十二章桩基工程施工第一节钻孔灌注桩技术措施第二节钢筋混凝土预制桩第三节振冲碎石桩施工技术第四节旋喷桩施工技术第五节振动沉管灌注桩施工技术第六节夯扩灌注桩施工第七节人工挖孔灌注桩施工第八节深层搅拌桩施工第九节树根桩施工第十三章基岩锚固施工第一节锚固分类第二节预应力锚固技术的应用第三节预应力锚索结构第四节锚固施工第十四章混凝土防渗墙施工第一节防渗墙施工机具第二节防渗墙施工第三节防渗墙墙体材料第四节槽孔内钢筋笼及埋设件第五节几种特殊处理和防渗墙的质量检查第四篇混凝土工程第十五章混凝土原材料及运输第一节水泥第二节钢筋的品种与配料第三节掺合料及水的使用第四节砂石的选用第五节混凝土运输第六节混凝土生产系统第十六章撰板工程的施工第一节质量标准第二节模板的设计荷载第三节模板的基本型式第四节模板设计第五节模板的安装与拆卸第十七章混凝土的温度控制第一节混凝土温度控制的基本任务第二节温度控制设计与计算技术第三节碾压混凝土的温度控制第十八章混凝土浇筑第一节混凝土浇筑方案布置第二节综合性运输方式第三节混凝土浇筑技术第四节混凝土养护与保护第五节接缝灌浆技术措施第五篇坝体工程第十九章土石坝工程施工作业第一节软基开挖与处理第二节土石坝施工程度作业第三节土石方开挖奄点及解决措施第四节材料的运输第五节土坝填筑与碾压施工作业第六节土石坝施工质量控制与检查第二十章混凝土坝工程施工作业第一节混凝土坝施工规则第二节骨料生产及储存第三节混凝土坝施工程序及施工特点第四节混凝土拌和及运输第五节混凝土坝接缝灌浆施工作业第六节混凝土坝基础灌浆施工作业第七节质量管理和评定第二十一章碾压混凝土坝工程施工作业第一节碾压混凝土坝工程概述第二节碾压混凝土坝施工过程第三节运输与入仓施工作业第四节仓面的控制作业第五节摊铺与碾压施工作业第六节层面处理作业第七节分缝与造缝施工作业第八节质量评定与验收第二十二章堆石坝工程施工作业第一节堆石坝填筑与碾压施工作业第二节堆石坝防渗面板施工作业第二十三章渠系工程施工作业第一节渠道施工作业第二节水闸施工作业第三节渡槽施工作业第四节倒虹吸管施工作业第五节涵洞施工作业第六篇施工管理第二十四章工程项目进度控制与管理第一节进度控制概述第二节施工总进度的编制原则与要求第三节施工总进度的编制程序第四节编制控制性施工进度第五节施工进度计划与检查的表示方法第六节施工进度的调整和控制第七节计算机辅助管理工具在施工总进度中的应用第二十五章施工总布置第一节施工总布置概述第二节确定临建项目及规模估算第三节施工总布置规划第四节分区布置第五节方案比较及完善第二十六章工程项目质量管理第一节工程质量管理与质量控制第二节施工阶段的质量控制第三节工程质量检验第四节工程质量评定验收第五节工程施工安全控制第二十七章工程定额与概预算第一节水利水电工程费用第二节工程定额第三节工程基础单价第四节安装工程单价第五节工程概算编制第七篇水利水电工程最新标准选缩。
第一章施工导流与截流一、填空题1．施工导流的基本方法大体上可分为＿＿分段围堰＿＿和＿全段围堰＿＿＿两类。
2．用分段围堰法导流时，宣泄水流前期用＿束窄的原河道＿，后期可用＿底孔＿、＿坝体缺口＿或＿明槽＿＿＿等。
3．用全段围堰法导流时，宣泄水流通常用＿隧洞＿、＿明渠＿或＿涵管＿等。
4．围堰按使用的材料不同，可以分为＿土石围堰＿、＿草木围堰＿、＿钢板桩格型围堰＿、＿混凝土围堰＿等。
5．围堰按与水流方向的相对位置，可以分为＿横向围堰＿＿＿和＿＿纵向围堰＿＿。
6．围堰按导流期间基坑淹没与否可分为＿＿过水围堰＿＿和＿＿不过水围堰＿＿两种。
7．混凝土围堰的形式有＿拱形混凝土围堰＿和＿重力式混凝土围堰＿。
8．土石过水围堰的下游面板及堰脚的加固保护措施有＿大块石护面＿、钢筋石笼护面＿、＿加筋护面＿及＿混凝土板护面＿。
9．解决围堰防冲的措施有＿抛石或柴排护底＿、＿上下游转角处设导流墙＿。
l0．土石围堰的拆除方法有＿挖土机开挖＿＿＿或＿爆破法＿＿＿。
11．导流时段的划分与＿河流的水文特征＿、＿水工建筑物的布置和形式＿、＿导流方案＿＿与＿施工进度＿等有关。
12．截流的施工过程包括＿戗提的进占＿、＿龙口过头及护底＿、＿合龙＿与＿闭气＿四项工作。
13．截流的基本方法有＿立堵法＿和＿平堵法＿两种。
14．土石坝施工，若坝身在汛前不可能达到拦洪高程时，可采用＿降低溢洪道高程＿、＿设置临时溢洪道＿、＿用临时断面挡水＿、＿临时坝面保护措施过水＿＿＿等措施。
15．基坑排水按排水时间及性质分＿基坑开挖前的初期排水＿与＿基坑开挖及建筑物施工过程中的经常性排水＿。
l6．经常性排水的水量来源包括＿围堰与基坑的渗水＿、＿降水＿、＿地基岩石冲洗＿与＿混凝土养护用弃水＿。
17．经常性排水的方法有＿＿人工排水＿＿与＿＿人工降低地下水位＿＿两大类。
18．人工降低地下水位法按排水工作原理分为＿管井法＿和＿井点法＿两种。
19．井点法降低地下水位的设备，按其降深能力分＿浅井点＿和＿深井点＿。
《水利工程施工》学习指导、习题、答案第一章:施工导流练习题一名词解释1、导流标准2、导流程序3、导流时段4、河谷形状5、围堰6、河道截流7、跨中布置8、跨缝布置二、填空题1、按排水建筑物区分，全段围堰法导流可进一步分为.2 、分期导流中的二期导流和后期导流，采用的主要排水建筑物有、、、.3、拟订导流方案时，除了认真研究河道水文特性外，还应着重分析、与。
4、导流洞该建为永久泄洪洞时,多采用方式，俗称“龙台头”。
5、按使用材料分,常见的围堰有、、、、等。
6、土石过水围堰常用的护面措施有、、7、围堰防冲护脚措施主要有、、三种。
8、河道截流的两种基本方法是和。
三、多项选择题1、导流方式分类是依据（)。
A、围堰拦断主河床的方式；B、泄水建筑物类型。
2、全段围堰法导流又称（) .A、河床外导流；B、河床内导流；C、一次拦断法；D、分期导流。
3、分段围堰法导流又称为（）。
A、河床外导流；B、河床内导流；C、一次拦断法；D、分期导流;E、分期围堰法。
4、与导流时段分有关的主要因素是（）.A、河道水文特性B、枢纽类型C、导流方式D、施工总进度与工期5、隧洞导流可用与（）。
A、全段围堰法B、分段围堰法6、底孔导流可用于( ）。
A、全段围堰法B、分段围堰法7、初期排水排水估量算主要包括( ）。
A、基坑积水B、围堰与基坑渗水C、降水D、填方和基础中的饱和水8、经常性排水的排水量估算中主要包括（）。
A、基坑积水B、围堰与基坑渗水C、降水D、填方和基础中的饱和水E、岩基冲洗及混凝土养护用废水参考答案：一、名词解释1．导流标准:确定导流设计流量时采用的洪水频率（或洪水重现期）标准.2．导流程序:在工程施工过程的不同阶段，可采用不同类型和不同规模的挡水建筑物与泄水建筑物，这些不同导流方法组合的顺序，通常称为导流程序。
3．导流时段：按照导流程序划分的各施工阶段的延续时间,称为导流时段.但通常所说的导流时段，是指由围堰挡水而保证基坑干地施工的时段。
第一章施工导流概述一．施工导流及其重要性1．进行施工导流的原因水利水电枢纽工程中的主体建筑物一般都是在河流中兴建并能在干地上施工；施工期间河水照样流向下游；施工期间水的综合利用；2．如何进行施工导流（如何进行水流控制）导、截、拦、蓄、泄①施工导流定义：即施工过程中的水流控制，通常称为施工导流，是为了创造必要的施工条件和尽量满足各部门用水要求，将原河流的各个时期的来水按预定方式、时间、地点部分或全部地安全导向下游或拦蓄起来。
②施工导流的重要性：影响枢纽布置与永久建筑物型式的选择；影响施工总组织；影响工程的安危；对国民经济和水资源的综合利用有直接影响。
二．导流设计所需资料1．气象水文资料2．坝区地形地质条件3．水工建筑物设计资料4．当地建筑材料资料5．其他三．导流设计的成果与任务导流、截流、围堰与基坑排水1．划分导流时段、选定导流标准，确定导流设计流量2．选择导流方案及导流挡水、泄水建筑物型式，确定导流建筑物的布置、构造与尺寸3．拟定导流挡水建筑物的修建、拆除与泄水建筑物的堵塞方法以及河流截流、拦洪渡汛和基坑排水。
第一节施工导流的基本方法一．全段围堰法1．方法：又称一次拦断法或河床外导流，主河道被全段围堰一次拦断，水流被导向旁侧的泄水建筑物。
2．适用：多用于河床狭窄，基坑工作面不大，水深流急、覆盖层较厚难于修建纵向围堰，难于实现分期导流的工程。
3．泄水道类型：①隧洞导流：适用于两岸陡峻、山岩坚硬、风化层薄、河谷狭窄的山区河流或有永久性隧洞可供利用。
②明渠导流：适用于岸坡平缓或有宽阔滩地的平原河道。
在山区河道上如河槽形状明显不对称。
③涵管导流：多用于中小型土石坝工程，导流流量不超过1000m3/s④渡槽导流：一般适用于小型工程的枯水期导流，导流流量不超过20~30 m3/s，个别达100 m3/s。
二．分段围堰法1．方法：又称分期围堰法或河床内导流，分期就是将河床围成若干个干地施工基坑，分段进行施工。
水利工程施工复习题第一章施工导流一、填空题1．施工导流的基本方法大体上可分为＿＿＿＿和＿＿＿＿两类。
2．用分段围堰法导流时，宣泄水流前期用＿＿＿＿，后期可用＿＿＿＿、＿＿＿＿或＿＿＿＿等。
3．用全段围堰法导流时，宣泄水流通常用＿＿＿＿、＿＿＿＿或＿＿＿＿等。
4．围堰按使用的材料不同，可以分为＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿等。
5．围堰按与水流方向的相对位置，可以分为＿＿＿＿和＿＿＿＿。
6．围堰按导流期间基坑淹没与否可分为＿＿＿＿和＿＿＿＿两种。
7．混凝土围堰的形式有＿＿＿＿＿和＿＿＿＿＿。
8．土石过水围堰的下游面板及堰脚的加固保护措施有＿＿＿＿、＿＿＿＿及＿＿＿＿。
9．解决围堰防冲的措施有＿＿＿＿、＿＿＿＿。
10．土石围堰的拆除方法有＿＿＿＿或＿＿＿＿。
11．导流时段的划分与＿＿＿＿、＿＿＿＿、＿＿＿＿与＿＿＿＿等有关。
12．截流的施工过程包括＿＿＿＿、＿＿＿＿、＿＿＿＿与＿＿＿＿四项工作。
13．截流的基本方法有＿＿＿＿和＿＿＿＿两种。
14．土石坝施工，若坝身在汛前不可能达到拦洪高程时，可采用＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿等措施。
15．基坑排水按排水时间及性质分＿＿＿＿与＿＿＿＿。
16．经常性排水的水量来源包括＿＿＿＿、＿＿＿＿、＿＿＿＿与＿＿＿＿。
17．经常性排水的方法有＿＿＿＿与＿＿＿＿两大类。
18．人工降低地下水位法按排水工作原理分为＿＿＿＿和＿＿＿＿两种。
19．井点法降低地下水位的设备，按其降深能力分＿＿＿＿和＿＿＿＿。
20．管井法是用＿＿＿＿作用排水，井点法还可附有＿＿＿＿或＿＿＿＿排水的作用。
二、选择题1．分段围堰法河床束窄程度约在＿＿＿＿之间。
A．30％～45％ B．40％～70％C．75%～85%2．缺口导流，高低缺口间的高差以不超过＿＿＿＿为宜。
A．3～5 m B．4～6 m C．7～9 m以3．导流隧洞进出口应与上下游水流相衔接，与河道主流的交角以＿＿＿＿左右为宜。
施工导流与截流施工导流是水利枢纽工程总体设计的主要组成部分，是选定枢纽布置、永久建筑物形式、施工程序和施工总进度的重要因素。
施工导流贯穿于工程施工的全过程。
施工导流的主要任务是：周密地分析研究水文、地形、地质、水文地质、枢纽布置及施工条件等基本资料；在保证上述要求的前提下，选定导流标准，划分导流时段，确定导流设计流量；选定导流方案及导流建筑物的形式，确定导流建筑物的布置、构造及尺寸；拟定导流建筑物的修建、拆除、堵塞的施工方法以及截断河床水流、拦洪度汛及基坑排水的措施等。
第一节施工导流标准1.导流建筑物级别（1）导流建筑物系指枢纽工程施工期所使用的临时性挡水和泄水建筑物。
根据其保护对象、失事后果、使用年限和工程规模等因素划分为Ⅲ～Ⅴ级，具体按表17-1确定。
表17-1 导流建筑物级别划分注 1.导流建筑物包括挡水建筑物和泄水建筑物，两者级别相同。
2.表中所列四项指标均按施工阶段划分。
3.有、无特殊要求的永久建筑物均系针对施工期而言，有特殊要求的Ⅰ级永久建筑物系指施工期不允许过水的土坝及其他有特殊要求的永久建筑物。
4.使用年限系指导流建筑物每一施工阶段的工作年限，两个或两个以上施工阶段共用的导流建筑物，如分期导流一、二期共用的纵向围堰，其使用年限不能叠加计算。
5.围堰工程规模一栏中，堰高指挡水围堰最大高度，库容指堰前设计水位所拦蓄的水量，两者必须同时满足。
（2）当导流建筑物根据表17-1 指标分属不同级别时，应以其中最高级别为准。
但列为Ⅰ级导流建筑物时，至少应有两项指标符合要求。
（3）规模巨大且在国民经济中占有特殊地位的水利枢纽工程，其导流建筑物的级别和设计洪水标准，经充分论证后报上级批准。
（4）不同级别的导流建筑物或同级导流建筑物的结构形式不同时，应分别确定洪水标准、堰顶超高值和结构设计安全系数。
（5）应根据不同的施工阶段，按表17-1 划分导流建筑物级别；同一施工阶段中的各导流建筑物的级别应根据其不同作用划分；各导流建筑物的洪水标准必须相同，一般以主要挡水建筑物的洪水标准为准。
