我是如何看图的？
1．将一套图纸备齐：
图纸包括：总平面图、室外管网立面图(或剖面图）、场地地形图（一般缺这三张图)；建施、结施、水旋、通施、电施。要注意其中有几张图纸是须特别留意的:建筑节能设计说明、消防设计说明、基础设计说明。
图纸附件：审图意见、图纸修改、变更单、图纸会审记录、招标答疑，施工队关于图纸的联系单，甚至计算书.如果设计过程中发生有设计变更最好要有旧图。(这些有利于发现图纸的缺陷，了解变更内容。对现场监督是非常有用了。关于计算书，一般是不发给工程师的，但我最近一次的经验是工程师要有一份）.
合同、工程量清单及其他合同附件。
其他：地勘报告、红线图、市政管网图（给水排水排污供电通讯)、道路交通图等。
一此建设单位将施工图纸订成厚厚的一大本,这种做法，我个人认为不妥,不便于看图。
2．阅读设计总说明，备好相应的标准、规范、规程和标准图集。
3．看建筑设计总平面图，了解项目总体规划.
4．将各种图纸变更、修改和审图、图纸会审、工程队的图纸疑问标注在图纸上。
5．看一层建筑平面图，对照结构施工图（包括梁板、墙柱)和专业施工图,将相邻轴线的距离计算出来标在结施的梁板图中，并将建筑附件、专业管线的立管位置和重要专业配置在梁板图中用红笔标出.

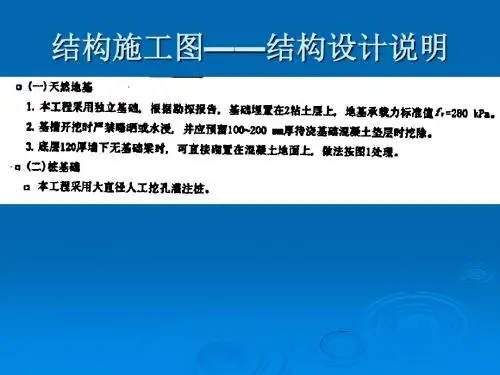

6．看基础结构施工图中的桩基部分和基础部分.和地下室部分.
7．看建施平面图，对照门窗表将门窗尺寸写在平面图中,并找出建施中，哪些是要在结构主体施工时需留意的地方，如:隔墙、剪力墙开门窗洞口、飘板、装饰线条等，并在梁板图中标出. 8．看结施：①将墙柱梁代号按顺序找到，②将墙柱梁配筋标注在相应的平面图中,③同一张平面图中的对称部位的不同配筋和截面尺寸处做上标志，以便在检查中特别注意事项，④将设计在不同楼层的发生变化的地方，要查出，并标上记号，⑤对照建施、专业施工图纸，查看轴线和构件与结构有没有充突的地方，看有没有需特别注意的地方并标识，⑥楼梯处对照平面图、剖面图，将尺寸一一核算，⑦屋面图特别要与电梯的相关图纸对照.
广西理工职业技术学院
《建筑制图与识图》练习题
模块三：建筑工程图的的识图
班级：2015高职课程：《建筑制图与识图》出题教师：专业科审核：题号一二三四五总分得分一、填空题
1.房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和
设备施工图2.在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
3.民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、
门窗等六大部分组成。。
4.二级钢和三级钢符号分别为和。
5.在平面布置图上表示各构件尺寸和配筋的方式，分、、
方式共三种。6.E号轴线之后附加的第2根轴线如何表示。7.一套建筑施工图一般包括建筑、、、、。
8.平面图中外部的三道尺寸，由外向内依次是、、
。9.结构施工图的图样一般包括和两种。
10．列常用结构构件的代号名称：B、L、QL、J、
Z、GL。
11.法施工图系在柱平面布置图上采用或
方式表达。
12.钢筋混凝土构件中的钢筋按其作用分为、、
、。
13.为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应
有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
系别年级专业(班)学号_______________姓名___________评卷教师
…………………………………………………装……订……线……内……不……准……答……题……………………………………………………………………二、选择题1.测轴侧图的轴向缩短系数正确的是。A、1.2B、1.0C、0.82D、0.52.在总平面图中新建房屋用绘制。A、粗虚线B、细实线C、粗实线D、细虚线
3.施工图中，无弯钩的钢筋（一般钢筋）搭接图例正确的是。ABCD
4.建筑施工图中除了标高用到了m做单位还有用到了m作单位。
A、底层平面层B、标准层C、立面图D、总平面图
5.建筑剖面图剖切符号一般应标注在。
A、标准层平面B、底层平面C、顶层平面D、其他
建筑制图与识图题库
一、填空题
1、工程建设制图中的主要可见轮廓线应选用 粗实线
2、图样上的尺寸包括 尺寸界线 、 尺寸线 、_尺寸起止符号 、 尺寸数字
3、标高有相对标高和 绝对标高 ，相对标高的零点是青岛附近黄海海平面
4、房屋施工图由于专业分工的不同，分为 建筑施工图 、 结构施工图和
设备施工图
5、指北针圆的直径宜为 24mm ，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用 阿拉伯数字 从 左 至 右
依次编写；竖向定位轴线应用 大写拉丁字母 从 下 至 上 顺序编写。
7、工程制图图幅幅面主要有 5 种。
8、根据不同的剖切方式，剖面图有全 剖面图、 阶梯 剖面图、展开 剖面图、
局部 剖面图和 分层 剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石
12．定位轴线是确定_结构及构造_____ 位置及 标志______尺寸的基准线。
13．两点水平 面投影重合，且 ___上面___可见，____下面__ 不可见。
14．建筑工程图上的尺寸单位，除_____标高_____及_____总平面图___以M为单位外，均以__MM____ 为单位 。
15．当采用1：1000的比例绘图时，比例尺上的1mm代表实际长度为_1000MM_____ 。
16.组合体尺寸可分 __定形____尺寸、_定位_____ 尺寸、_总_____ 尺寸。
《建筑制图与识图》试卷 第1张 共4张
重庆化工职业学院2014-2015学年第2学期
《建筑制图与识图》期末试题（A卷）
适用班级：自动化1402
学号： 姓名： 成绩：
一、选择题 在正确的题号下打上"√"（共15分，每题3分）
二、指出下列图例的名称（共15分）
三、准确绘出以下图例（共10分）
四、作图题（共30分） 《建筑制图与识图》试卷 第2张 共4张
1.由立体的轴测图画三面正投影图。（15分）
2.作柱子的1—1、2—2断面图。（15分）
五、读图题：仔细阅读下页的平面图，并回答下列问题：（共30分） 1. 补全平面图中所缺的轴线编号。(5分)
2. 餐厅的开间为 ，进深为 （单位：米）。(4分)
3.该建筑的层高为3米，厨房、卫生间及阳台地面的标高比起居室地面标高低60毫米，标出左边户型的厨房、卫生间、阳台以及楼梯休息平台处的标高（直接标注在平面图上）。(5分)
4. 由该建筑的层高及楼梯步数，计算出楼梯踏步的高度(h)尺寸(5分)；若楼梯踏步的宽度为300，计算出楼梯梯段的长度(L)。(5分)（单位：毫米，计算结果保留到小数点后两位）。
5.解释平面图中两处详图索引符号的含义。(6分)
《建筑制图与识图》试卷 第1张 共4张
