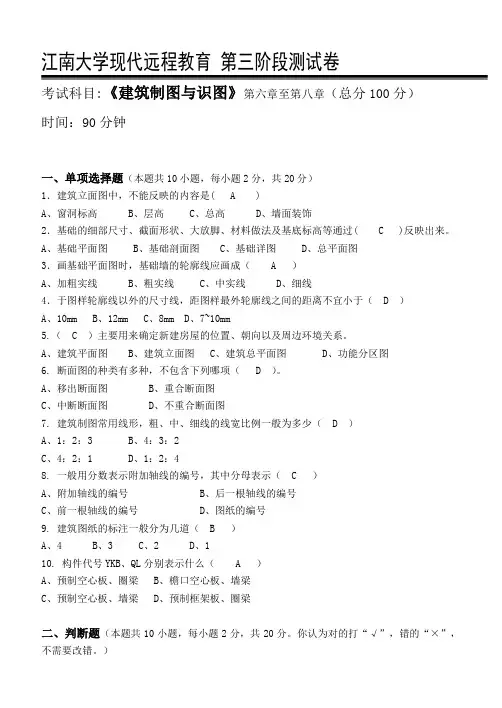

江南大学现代远程教育 第三阶段测试卷
考试科目:《建筑制图与识图》第六章至第八章（总分100分）
时间：90分钟
一、单项选择题（本题共10小题，每小题2分，共20分）
1．建筑立面图中，不能反映的内容是( A )
A、窗洞标高 B、层高 C、总高 D、墙面装饰
2．基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( C )反映出来。
A、基础平面图 B、基础剖面图 C、基础详图 D、总平面图
3．画基础平面图时，基础墙的轮廓线应画成（ A ）
A、加粗实线 B、粗实线 C、中实线 D、细线
4．于图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于（ D ）
A、10mm B、12mm C、8mm D、7~10mm
5.（ C ）主要用来确定新建房屋的位置、朝向以及周边环境关系。
A、建筑平面图 B、建筑立面图 C、建筑总平面图 D、功能分区图
6. 断面图的种类有多种，不包含下列哪项（ D ）。
A、移出断面图 B、重合断面图
C、中断断面图 D、不重合断面图
7. 建筑制图常用线形，粗、中、细线的线宽比例一般为多少（ D ）
A、1：2：3 B、4：3：2
C、4：2：1 D、1：2：4
8. 一般用分数表示附加轴线的编号，其中分母表示（ C ）
A、附加轴线的编号 B、后一根轴线的编号
C、前一根轴线的编号 D、图纸的编号
9. 建筑图纸的标注一般分为几道（ B ）
A、4 B、3 C、2 D、1
10. 构件代号YKB、QL分别表示什么（ A ）

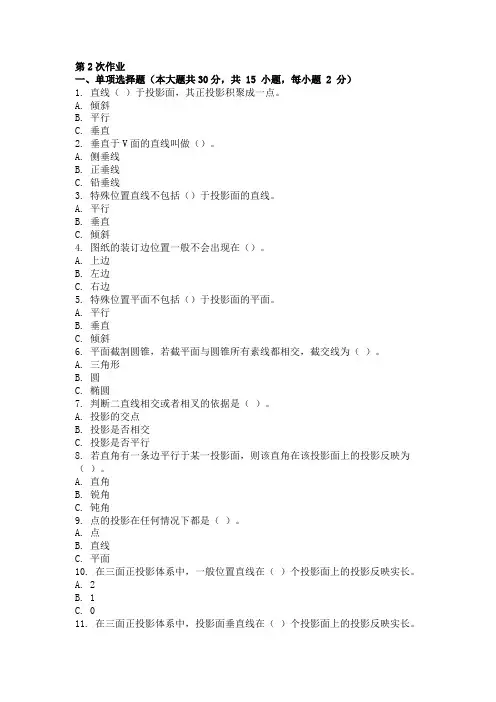

第2次作业
一、单项选择题（本大题共30分，共 15 小题，每小题 2 分）
1. 直线（ ）于投影面，其正投影积聚成一点。
A. 倾斜
B. 平行
C. 垂直
2. 垂直于V面的直线叫做（）。
A. 侧垂线
B. 正垂线
C. 铅垂线
3. 特殊位置直线不包括（）于投影面的直线。
A. 平行
B. 垂直
C. 倾斜
4. 图纸的装订边位置一般不会出现在（）。
A. 上边
B. 左边
C. 右边
5. 特殊位置平面不包括（）于投影面的平面。
A. 平行
B. 垂直
C. 倾斜
6. 平面截割圆锥，若截平面与圆锥所有素线都相交，截交线为（ ）。
A. 三角形
B. 圆
C. 椭圆
7. 判断二直线相交或者相叉的依据是（ ）。
A. 投影的交点
B. 投影是否相交
C. 投影是否平行
8. 若直角有一条边平行于某一投影面，则该直角在该投影面上的投影反映为（ ）。
A. 直角
B. 锐角
C. 钝角
9. 点的投影在任何情况下都是（ ）。
A. 点
B. 直线
C. 平面
10. 在三面正投影体系中，一般位置直线在（ ）个投影面上的投影反映实长。
A. 2
B. 1
C. 0
11. 在三面正投影体系中，投影面垂直线在（ ）个投影面上的投影反映实长。
A. 1
B. 2
C. 3
12. 图纸中汉字高度应按（）的比值递增。
A. √2
B. 1:2
C. 1:3
13. 相互平行的图线，其间距不宜（）于其中粗线宽度。
A. 小
B. 大
C. 等
14. 已知直线的某面投影属于一平面的同面积聚投影，则该直线（）属于该平面。
A. 必定
B. 不一定
C. 一定不
15. 已知空间点有两个投影属于直线的同面投影，则该点（）属于该直线。
A. 必定
B. 不一定
C. 一定不
二、判断题（本大题共10分，共 10 小题，每小题 1 分）
1. 两条铅垂线必定相互平行。( )
2. 平面的投影在任何情况下都是平面。
1

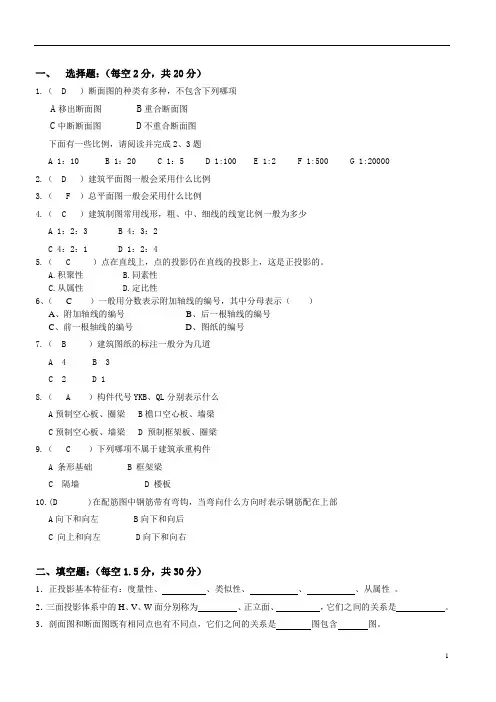

一、 选择题：（每空2分，共20分）
1.（ D ）断面图的种类有多种，不包含下列哪项
A移出断面图 B重合断面图
C中断断面图 D不重合断面图
下面有一些比例，请阅读并完成2、3题
A 1：10 B 1：20 C 1：5 D 1:100 E 1:2 F 1:500 G 1:20000
2.（ D ）建筑平面图一般会采用什么比例
3.（ F ）总平面图一般会采用什么比例
4.（ C ）建筑制图常用线形，粗、中、细线的线宽比例一般为多少
A 1：2：3 B 4：3：2
C 4：2：1 D 1：2：4
5.（ C ）点在直线上，点的投影仍在直线的投影上，这是正投影的。
A.积聚性 B.同素性
C.从属性 D.定比性
6、（ C ）一般用分数表示附加轴线的编号，其中分母表示（ ）
A、附加轴线的编号 B、后一根轴线的编号
C、前一根轴线的编号 D、图纸的编号
7.（ B ）建筑图纸的标注一般分为几道
A 4 B 3
C 2 D 1
8.（ A ）构件代号YKB、QL分别表示什么
A预制空心板、圈梁 B檐口空心板、墙梁
C预制空心板、墙梁 D 预制框架板、圈梁
9.（ C ）下列哪项不属于建筑承重构件
A 条形基础 B 框架梁
C 隔墙 D 楼板
10.(D )在配筋图中钢筋带有弯钩，当弯向什么方向时表示钢筋配在上部
A向下和向左 B向下和向后
C 向上和向左 D向下和向右

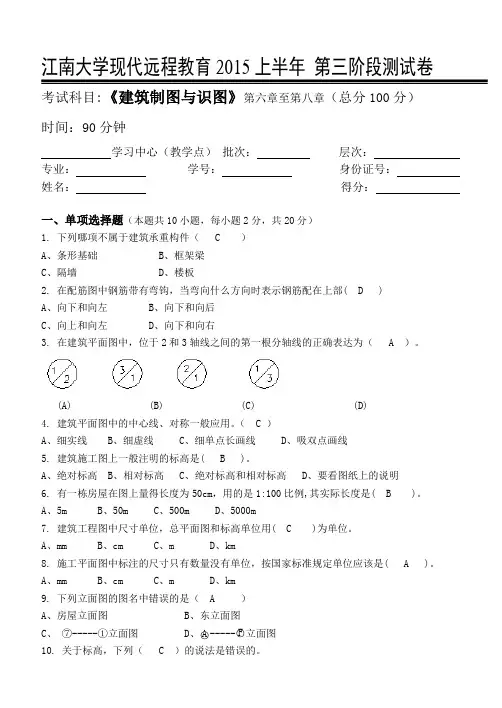

江南大学现代远程教育2015上半年 第三阶段测试卷
考试科目:《建筑制图与识图》第六章至第八章（总分100分）
时间：90分钟
学习中心（教学点） 批次： 层次：
专业： 学号： 身份证号：
姓名： 得分：
一、单项选择题（本题共10小题，每小题2分，共20分）
1. 下列哪项不属于建筑承重构件（ C ）
A、条形基础 B、框架梁
C、隔墙 D、楼板
2. 在配筋图中钢筋带有弯钩，当弯向什么方向时表示钢筋配在上部( D )
A、向下和向左 B、向下和向后
C、向上和向左 D、向下和向右
3. 在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。
(A) (B) (C) (D)
4. 建筑平面图中的中心线、对称一般应用。（ C ）
A、细实线 B、细虚线 C、细单点长画线 D、吸双点画线
5. 建筑施工图上一般注明的标高是( B )。
A、绝对标高 B、相对标高 C、绝对标高和相对标高 D、要看图纸上的说明
6. 有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( B )。
A、5m B、50m C、500m D、5000m
7. 建筑工程图中尺寸单位，总平面图和标高单位用( C )为单位。
A、mm B、cm C、m D、km
