变压器、配电柜安装标准与设备安装位置要求

变压器安装位置的要求标题：变压器安装位置的要求引言概述：变压器是电力系统中重要的电气设备，其安装位置的选择对其正常运行和安全性至关重要。

本文将从五个大点出发，详细阐述变压器安装位置的要求。

正文内容：1. 环境要求1.1 温度要求：变压器的安装位置应远离高温源，避免过热对变压器的影响。

一般来说，变压器的周围温度不应超过其额定温度。

1.2 湿度要求：变压器应远离潮湿环境，以防止水分对绝缘材料的损害。

湿度应控制在合适的范围内，以确保变压器的正常运行。

1.3 空气质量要求：变压器的安装位置应避免有害气体和腐蚀性气体的存在，以免对变压器的绝缘和冷却系统造成损害。

2. 安全距离要求2.1 防火要求：变压器的安装位置应远离易燃物品和易燃气体，以防止火灾事故对变压器的损害。

2.2 安全通道要求：变压器的周围应保留足够的安全通道，以确保人员和维修设备的安全进出。

2.3 避免振动和冲击：变压器的安装位置应远离机械设备和震动源，以避免振动和冲击对变压器的影响。

3. 空间要求3.1 安装空间：变压器的安装位置应具备足够的空间，以方便变压器的安装、维修和检修。

3.2 通风要求：变压器的安装位置应保证良好的通风条件，以确保变压器的正常散热和运行。

3.3 防尘要求：变压器的安装位置应避免灰尘和污染物的积聚，以保持变压器的清洁和正常运行。

4. 电磁干扰要求4.1 远离干扰源：变压器的安装位置应远离电磁干扰源，如高频设备、电磁辐射强的设备等，以避免对变压器的影响。

4.2 屏蔽要求：如果无法避免电磁干扰源，变压器的安装位置应采取屏蔽措施，以减少电磁干扰对变压器的影响。

5. 维护和检修要求5.1 安全操作空间：变压器的安装位置应提供足够的安全操作空间，以方便维护和检修人员进行必要的操作。

5.2 维护通道要求：变压器的周围应保留足够的维护通道，以确保维修和检修的顺利进行。

5.3 标识要求：变压器的安装位置应标识清晰，以便维修和检修人员能够准确找到变压器。

变压器安装使用标准
变压器安装使用标准如下：
1. 变压器应安装在没有腐蚀性气体、易燃、易爆和易被雨水和热源影响的场所，且周围应留有一定的空间，以便于维修。

2. 变压器安装前，应检查各部件是否完好无损，油箱内应无残油，变压器外壳应进行良好的接地。

3. 变压器应安装在基础牢固的地面上，并应采用适当的支架或吊架进行固定，确保其稳定、安全。

4. 变压器的接线应符合设计要求，确保接线端子接触良好，防止出现短路或断路。

5. 变压器应按照规定进行电气试验，确保其性能符合要求。

6. 变压器应定期进行维护和保养，包括清洁、检查、紧固等操作，确保其正常运行。

7. 在使用过程中，应定期检查变压器的温度和声音是否正常，发现异常应及时处理。

8. 变压器应按规定进行维修和保养，维修和保养时应严格按照相关操作规程进行。

遵循上述标准可以确保变压器的安全、稳定运行，提高其使用寿命。

同时，在使用过程中，操作人员应具备相应的电气知识，并严格遵守操作规程，以确保操作安全。

1变压器安装1.变压器、变电所的安装应符合下列规定：1.1 变压器、变电所安装前，室内顶棚、墙体的装饰面应完成施工，无渗漏水，地面的找平层应完成施工，基础应验收合格，埋入基础的导管和变压器进线、出线预留孔及相关预埋件等经检查应合格；1.2 变压器、变电所通电前，变压器及系统接地的交接试验应合格。

2.变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。

3.变压器中性点的接地连接方式及接地电阻值应符合设计要求。

4.变压器箱体、干式变压器的支架、基础型钢及外壳应分别单独与保护导体可靠连接，紧固件及防松零件齐全。

5.变压器及高压电气设备应按完成交接试验且合格，方能投入使用。

6.配电间和静止补偿装置栅栏门应采用铜芯软线与保护导体可靠连接，其截面积不应小于4mm2。

7.有载调压开关的传动部分润滑应良好，动作应灵活，点动给定位置与开关实际位置应一致，自动调节应符合产品的技术文件要求。

8.绝缘件应无裂纹、缺损和瓷件瓷柏损坏等缺陷，外表应清洁，测温仪表指示应准确。

9.对有防护等级要求的变压器，在其高压或低压及其他用途的绝缘盖板上开孔时，应符合变压器的防护等级要求。

2配电柜、控制柜安装1.成套配电柜、控制柜（台、箱）和配电箱（盘）的安装应符合下列规定：1.1 成套配电柜（台）、控制柜安装前，室内顶棚、墙体的装饰工程应完成施工，无渗漏水，室内地面的找平层应完成施工，基础型钢和柜、台、箱下的电缆沟等经检查应合格，落地式柜、台、箱的基础及埋入基础的导管应验收合格；1.2 墙上明装的配电箱（盘）安装前，室内顶棚、墙体、装饰面应完成施工，暗装的控制（配电）箱的预留孔和动力、照明配线的线盒及导管等经检查应合格；1.3 电源线连接前，应确认电涌保护器（SPD）型号、性能参数符合设计要求，接地线与PE排连接可靠；1.4 试运行前，柜、台、箱、盘内PE排应完成连接，柜、台、箱、盘内的元件规格、型号应符合设计要求，接线应正确且交接试验合格。

变压器、开关柜、配电箱、避雷等电气设备安装方案电气设备安装方案一、工程范围本章规定适用于本合同施工图纸所示的变压器、开关柜、配电箱、避雷等电气设备的安装等。

1、按施工图纸要求和监理人的指示，在安装前应认真按照规范要求对电气设备进行相关检验、检测和检查。

2、材料和外购件运抵工地后，应验收入库，并应接受监理人的检查。

每批到货的材料应附有质量证明书、使用说明书或试验报告。

二、安装方法1、10kV变电站设备1.1简要说明10kV变电站安装工程包括1台10kV主变压器，1台10kV站用变压器，6只跌落式熔断器、6只避雷器及母线架、出线架、设备支架和铁件的制作安装、避雷针的制作安装，钢芯铝绞线的架设。

1.2各设备技术特性杨婆站主变压器型号：S9-500/10型式：三相、双绕组无励磁调压油浸变压器台数：1台额定电压：10±5%/0.4kV接线组别：Yyn0阻抗电压：4%额定频率：50Hz使用条件：户外主变10kV侧接线端子与架空钢芯铝绞线相连主变0.4kV侧接线端子与铝排相连变压器到达工地后应完成变压器供货合同及有关规程、规范中规定的全部现场试验。

变压器辅助设备，包括冷却器、管道、阀门等的安装调试工作。

1.3变压器、互感器、高压电器的安装技术要求安装总则1）变压器、互感器以及高压电器的安装应按施工图进行施工。

2）设备和器材的运输、保管，应符合规范要求，并应符合产品的要求。

3）设备和器材到达现场后，应及时按GBJ148-90规范要求作验收检查、外观检查、器身检查，并符合规范要求。

4）设备安装用的紧固件，除地脚螺栓外，应采用镀锌制品。

变压器基础轨道应水平。

变压器低压侧套管中心线应与封闭母线中心线相符。

油浸式互感器安装面应水平，并列安装的应排列整齐，同一组互感器的极性方向应一致。

应按GBJ148-90规范要求做好互感器的接地。

变压器、互感器的施工、安装及验收除应按《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》）的规定外，尚应符合国家现行的有关标准规范的规定以及制造厂有关安装技术要求。

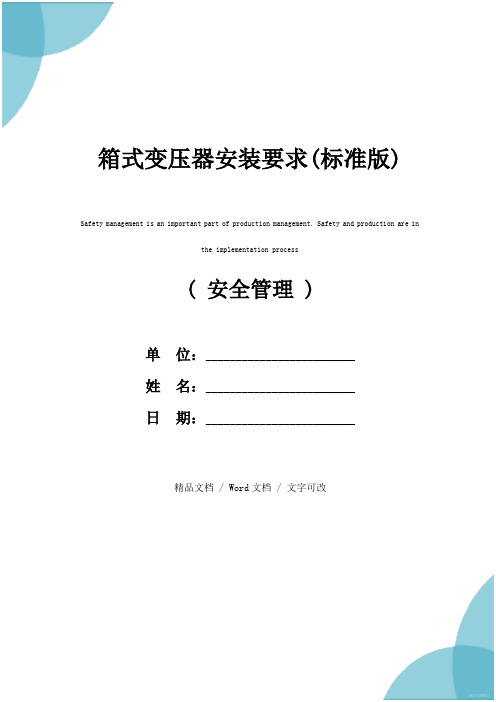

箱式变压器安装要求(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改箱式变压器安装要求(标准版)为确保配电箱式变压器的安装质量，满足工程规定要求，为此提出安装控制要求：1、安装前先检查安装地点是否具备安装、运输和装卸的条件。

箱式变压器的运输，除提升螺杆和固定支撑槽钢外，变压器其他任何地方不能作为搬运移动的受力点。

2、设备到达现场后，应进行外观检查：1）所有附件及有关资料应齐全，无锈蚀及机械损伤，密封良好。

2）油箱盖及封板的连接螺栓应齐全、紧固良好，无渗漏现象。

3）检查柜盘的漆层完整、无损伤、柜盘上的表计、操作按纽、开关手柄等无残损。

所有附件和相关证书资料齐全。

3、箱式变压器的安装必须严格按施工设计图纸和技术交底要求进行。

4、室外箱式变压器位置的选择应避开室外的低洼处，以防水淹损坏其电气部分。

5、箱式变压器室，应做好防小动物进入的措施，包括高、低压电缆（含插接式母线）坑进出口等应用水泥或防鼠泥固定密封好。

6、变压器接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。

7、安装施工完毕后，应首先进行外表检查，油位应正常，外壳清洁，无渗漏现象，引线不应过松或过紧，各接头接触良好，各瓷套管清洁无裂纹，电压等级抽头调在适当位置，变压器外壳应有良好的接地装置，接地电阻应合格。

云博创意设计MzYunBo Creative Design Co., Ltd.。

配电柜安装标准-回复什么是配电柜？配电柜是用于供电系统的集中控制和分配电能的设备。

它通常由电源总开关、断路器、保护装置、指示灯、电能仪表等组成，并安装在电气系统的主控室或控制中心。

配电柜的主要职责是分配电能，以满足不同电器设备的动力和控制需求。

配电柜的安装标准和注意事项：1. 安装位置选择：配电柜应安装在通风良好、干燥、无腐蚀性气体和易燃易爆物品的场所。

同时应考虑方便操作和维修，避免受潮和阳光直射。

2. 安装基础：配电柜的安装基础应具备足够的承重能力，能够稳稳地支撑住配电柜本体及相关设备。

基础的深度和尺寸应符合设计要求，以确保整个配电系统的稳定性和安全性。

3. 安装间距：配电柜之间应保留足够的前后和左右间距，便于操作和维修。

通常应保持最少800mm的间隙，并确保配电柜周围无遮挡物。

4. 导线的布线和连接：在配电柜内部，根据不同电器设备的需求，选择合适的导线规格。

导线的绝缘应完好无损，并采用合适的接线方式进行连接，如螺栓、接线端子或插片接头等。

导线的接头应做好防腐保护，并紧固稳固。

5. 接地：配电柜必须进行可靠的接地，以确保安全使用电能。

接地线应使用高质量的导体，并连接到可靠的接地装置上，如接地极或接地网。

6. 通风和散热：配电柜应设计良好的通风系统，以确保内部设备的正常运行和散热。

通风孔和散热风扇的位置和数量应根据设备功率和热量产生量来确定，以防止温度过高引发设备故障。

7. 防护措施：配电柜应安装合适的防护装置，以防止误触、触电或机械损伤。

如安装门锁、开关盖、防护罩等。

8. 标识和标签：配电柜内部应清晰标识每个断路器、保护装置和电源开关的功能，并贴上持久的标签。

这样操作人员在出现故障时能够迅速定位和处理问题。

9. 维护和检查：配电柜应定期进行维护和检查，检查电器设备的运行状态、接线是否松动、接地是否可靠等。

定期清洁配电柜内部的灰尘和杂物，并修复或更换受损的部件。

总结：配电柜的安装标准非常重要，它涉及到供电系统的安全运行和设备的寿命。

变压器及配电柜安装方案1.安装位置选择：变压器及配电柜的安装位置应选择在通风良好、干燥无水汽和腐蚀性气体的场所，同时也要考虑到供电线路的长度和输电损耗。

在选择安装位置时，还需要考虑变压器容量和周围环境对变压器的影响，避免安装在爆炸危险地区和易燃易爆物品附近。

2.安装基础建设：变压器及配电柜的安装需要有坚实的基础，以承受设备的重量和运行时的振动。

在安装基础建设中，应根据设备的重量和尺寸要求，选择合适的基础材料和施工方式。

比如，在变压器安装基础中可以采用钢板混凝土结构，将变压器固定在基础上，确保设备的稳定性和安全性。

3.安装连接方式：在变压器及配电柜的安装中，需要进行电气连接和地线连接。

电气连接主要是将供电线路与变压器、配电柜的输入输出端子进行正确连接，确保电能的传递和分配。

同时，在安装地线时，需要将变压器和配电柜的金属外壳与地线系统进行可靠连接，以防止电气设备发生短路和漏电等故障。

4.安装保护措施：变压器及配电柜的安装需要考虑到设备在运行时可能出现的故障和事故，制定相应的保护措施。

比如，在变压器安装中，可以设置温度保护装置和油位保护装置，及时发现和处理设备的温度异常和油位不足等问题。

在配电柜安装中，可以使用过流保护器和短路保护器，防止电路过载和短路引起的安全事故。

5.安装验收和调试：在变压器及配电柜安装完成后，需要进行相应的验收和调试工作，确保设备符合技术要求和运行条件。

验收时可以检查设备的固定和连接是否牢固，保护装置是否正常工作，接地电阻是否合格等。

调试阶段则需要对设备进行电气参数测试和运行试验，如电压、电流、绝缘电阻、运行负载等。

综上所述，变压器及配电柜的安装方案需要综合考虑安装位置选择、基础建设、连接方式、保护措施和验收调试等因素。

只有制定合理的方案，严格按照技术规范和安装要求进行施工，才能确保设备的安全可靠运行，保障电力系统的正常供电。

变压器安装要求变压器是电力系统中的重要设备，其安装过程需遵循一定的要求以确保安全、稳定、有效的运行。

本文将从场所需求、电气连接、安全防护、环境影响和使用维护五个方面探讨变压器安装的要求。

1. 场所需求变压器应安装在干燥、通风良好、无易燃易爆物品的地方。

以下是一些适合安装变压器的场所：* 工业区：工业区内企业众多，用电需求大，变压器需要满足高负载要求。

同时，工业区内的环境相对复杂，需要注意变压器的安装位置，避免潜在的安全风险。

* 住宅区：住宅区对用电安全和环境影响有较高要求。

变压器应安装在远离住所、避免噪音干扰的地方。

此外，住宅区内的变压器还需具备较高的防火性能，确保居民用电安全。

* 商业区：商业区的用电需求较大，变压器需要满足负载要求。

同时，商业区人流量大，需要注意变压器的安装位置，避免影响行人通行和市容市貌。

2. 电气连接变压器安装过程中需要确保良好的电气连接，以保证安全、稳定的供电。

以下是一些关于变压器电气连接的要求：* 变压器应与配电柜进行牢固连接，确保电流稳定输送。

* 导线选择要符合规范，应使用符合规定的电缆或架空线进行连接。

* 变压器应配备合适的断路器、熔断器等保护装置，以防止短路、过载等问题。

3. 安全防护变压器安装过程中需要采取一定的安全措施，以避免潜在的安全风险。

以下是一些关于变压器安全防护的要求：* 变压器周围应设置安全警示标识，并在操作时遵循“安全操作规程”。

* 变压器应安装在固定基础或支架上，以确保稳定性和防震性能。

* 针对可能出现的高压危险区域，应设置隔离带和警示标识，禁止非工作人员进入。

* 工作人员在操作变压器时，必须经过专业培训并持有相关资质，以确保操作过程的安全性。

4. 环境影响变压器安装过程中需要考虑其对环境的影响。

以下是一些关于变压器环境影响的要求：* 电磁辐射：变压器运行过程中会产生一定的电磁辐射，为避免对周边环境和人体健康的影响，变压器应远离居民区和其他设备。

配电箱安装施工要点（1）设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。

柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。

2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。

箱门接地应采用软铜编织线，专用接线端子。

箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。

（2）作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。

预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。

（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。

（4）基础型钢安装1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm。

2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。

并做好防腐处理。

（5）配电柜（盘）安装1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。

单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。

成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。

2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。

3）安装配电箱应预埋套箱，安装后面板应与墙面平。

4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。

5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。

每扇柜门应分别用铜编织线与PE排可靠联结。

6）柜（盘）顶与母线进行连接，注意应采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。
