电池测试仪器使用方法说明书

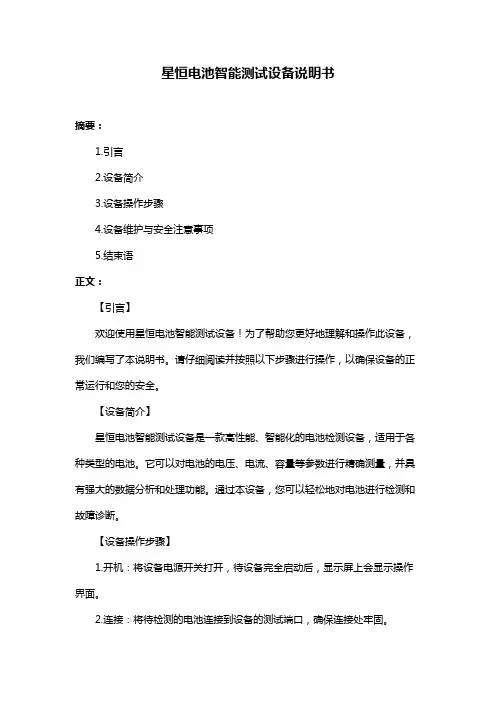

星恒电池智能测试设备说明书摘要：1.引言2.设备简介3.设备操作步骤4.设备维护与安全注意事项5.结束语正文：【引言】欢迎使用星恒电池智能测试设备！为了帮助您更好地理解和操作此设备，我们编写了本说明书。

请仔细阅读并按照以下步骤进行操作，以确保设备的正常运行和您的安全。

【设备简介】星恒电池智能测试设备是一款高性能、智能化的电池检测设备，适用于各种类型的电池。

它可以对电池的电压、电流、容量等参数进行精确测量，并具有强大的数据分析和处理功能。

通过本设备，您可以轻松地对电池进行检测和故障诊断。

【设备操作步骤】1.开机：将设备电源开关打开，待设备完全启动后，显示屏上会显示操作界面。

2.连接：将待检测的电池连接到设备的测试端口，确保连接处牢固。

3.选择测试项目：在操作界面上选择需要测试的项目，如电压、电流、容量等。

4.开始测试：点击开始测试按钮，设备将开始对电池进行检测。

在测试过程中，请勿拔掉电池或关闭设备。

5.查看结果：测试完成后，设备会自动保存测试数据，并在显示屏上显示结果。

您可以选择将结果导出到电脑或手机等设备。

6.关闭设备：测试结束后，关闭设备电源开关，拔掉电池连接线，整理好设备。

【设备维护与安全注意事项】1.请勿在设备工作时移动或摔落，以免损坏设备。

2.请勿将设备暴露在高温、潮湿或阳光直射的环境中，以免影响设备性能。

3.请勿使用非专业工具拆卸设备，以免造成设备故障。

4.在设备使用过程中，如出现异常现象，请立即停止使用并联系售后服务。

5.请定期对设备进行维护和检查，确保设备的正常运行。

【结束语】感谢您选择星恒电池智能测试设备！希望本说明书能为您提供帮助。

如果您在使用过程中遇到任何问题，请随时联系我们的售后服务团队。

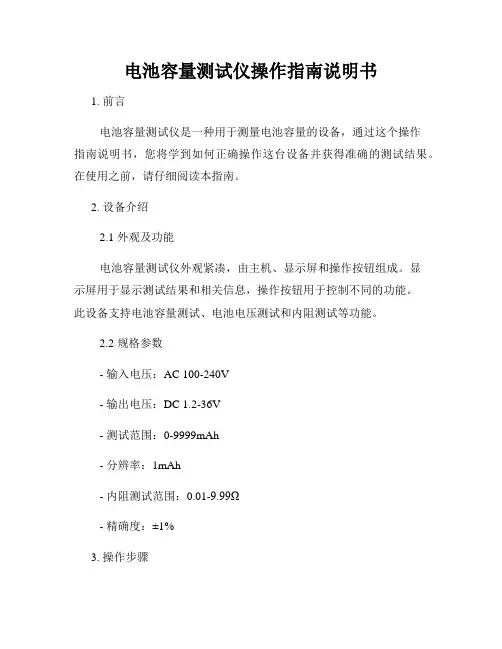

电池容量测试仪操作指南说明书1. 前言电池容量测试仪是一种用于测量电池容量的设备，通过这个操作指南说明书，您将学到如何正确操作这台设备并获得准确的测试结果。

在使用之前，请仔细阅读本指南。

2. 设备介绍2.1 外观及功能电池容量测试仪外观紧凑，由主机、显示屏和操作按钮组成。

显示屏用于显示测试结果和相关信息，操作按钮用于控制不同的功能。

此设备支持电池容量测试、电池电压测试和内阻测试等功能。

2.2 规格参数- 输入电压：AC 100-240V- 输出电压：DC 1.2-36V- 测试范围：0-9999mAh- 分辨率：1mAh- 内阻测试范围：0.01-9.99Ω- 精确度：±1%3. 操作步骤3.1 准备工作在进行测试之前，请确保电池容量测试仪已连接到电源，并正确接入待测试电池。

3.2 设备开机按下设备上的电源按钮，待显示屏亮起并显示设备信息后，即可进行下一步操作。

3.3 选择测试功能使用操作按钮选择需要进行的测试功能，可以通过向左或向右调整选项，然后按下确认键进行确认。

3.4 进行测试将待测试电池正确连接至电池容量测试仪，确保极性正确无误。

然后按下开始测试的按键，测试仪将自动开始测试。

3.5 结果显示待测试完成后，测试结果将在显示屏上显示出来。

您可以通过左右按键切换不同的结果查看。

4. 注意事项- 在测试过程中，请确保电池正确接入设备，同时注意电池极性方向的正确性，以免发生损坏或安全事故。

- 长时间无操作后，设备将自动进入休眠状态，为了延长设备寿命，请及时关闭电源。

- 如果您对测试结果有疑问或需要进一步的技术支持，请参考厂家提供的联系方式与我们取得联系。

5. 故障排除如果在使用电池容量测试仪的过程中遇到任何故障，请先尝试以下解决方法：- 重新连接待测试电池，确保电池连接牢固；- 检查电池容量测试仪的电源线是否正确连接；- 尝试重启设备。

如果以上方法无法解决问题，请参考厂家提供的售后服务信息或联系技术支持。

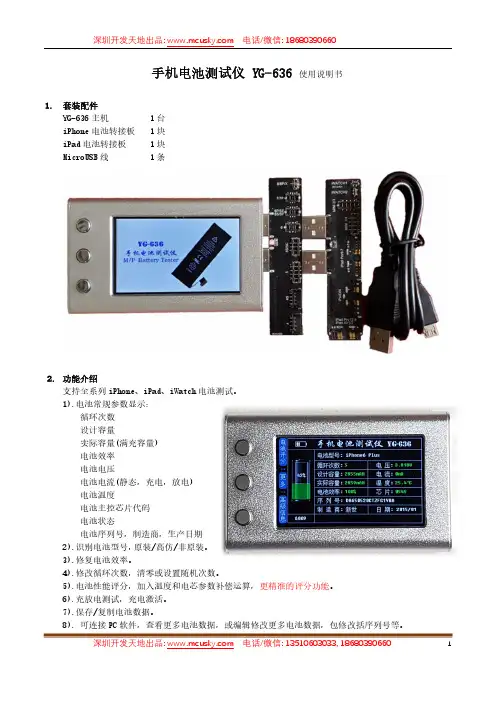

手机电池测试仪 YG-636 使用说明书1.套装配件YG-636主机 1台iPhone电池转接板 1块iPad电池转接板 1块MicroUSB线 1条2.功能介绍支持全系列iPhone、iPad、iWatch电池测试。

1).电池常规参数显示：循环次数设计容量实际容量(满充容量)电池效率电池电压电池电流(静态，充电，放电)电池温度电池主控芯片代码电池状态电池序列号，制造商，生产日期2).识别电池型号，原装/高仿/非原装。

3).修复电池效率。

4).修改循环次数，清零或设置随机次数。

5).电池性能评分，加入温度和电芯参数补偿运算，更精准的评分功能。

6).充放电测试，充电激活。

7).保存/复制电池数据。

8). 可连接PC软件，查看更多电池数据，或编辑修改更多电池数据，包修改括序列号等。

3.电池连接方法如右图，将电池转接板接到测试仪上，将电池连接到转接板上对应电池型号的插座上，测试仪会发出“嘀”一声，表示电池连接好，LCD屏幕上立即显示该电池的常规参数。

按“更多”按键，直到第1菜单，如右图：按“修复效率”键即可，修复过程大概耗时3秒钟，看到LCD下方显示”操作成功”即可。

按“更多”按键，直到第1菜单，如右图：单击”循环次数”按键，循环次数清零。

双击”循环次数”按键，随机设置循环次数0~9次。

如果需要设置任意次数，请打开配套的PC软件进行设置。

按“更多”按键，直到第2菜单，如右图：按“电池评分”键即可， 3秒钟评测完成后在LCD界面电池图表的下方会显示分数（0~100分）。

注意：每次评分可能都有小范围波动，另外反复评分时，每次评分完成后最好间隔3秒再进行下一次评分，才会得到比较准确的评分。

本产品的评分功能，加入了温度补偿和电芯参数差异补偿运算，使得评分结果更接近于真实的电芯寿命情况。

相较于市面上其他产品仅仅是测试内阻，本产品的评分更科学。

7.高级信息按“更多”按键，直到第2菜单，如下图：按“高级信息”键，LCD屏幕即显示更多的电池信息和仪器信息，包括：电池的芯片代码、芯片固件版本、芯片软件版本、序列号、测试仪的软件版本等信息。

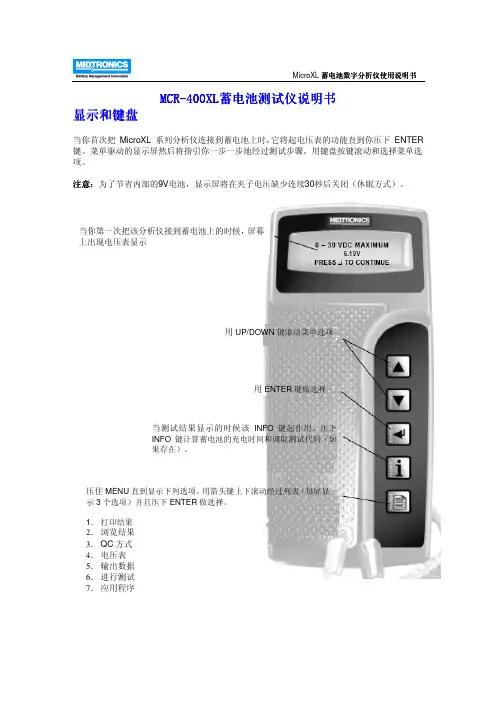

MicroXL 蓄电池数字分析仪使用说明书MCR MCR--400XL 400XL蓄电池测试仪说明书蓄电池测试仪说明书蓄电池测试仪说明书显示和键盘显示和键盘当你首次把 MicroXL 系列分析仪连接到蓄电池上时，它将起电压表的功能直到你压下 ENTER 键。

菜单驱动的显示屏然后将指引你一步一步地经过测试步骤。

用键盘按键滚动和选择菜单选项。

注意注意：：为了节省内部的9V 电池，显示屏将在夹子电压缺少连续30秒后关闭（休眠方式）。

当你第一次把该分析仪接到蓄电池上的时候，屏幕上出现电压表显示用UP/DOWN 键滚动菜单选项用ENTER 键做选择当测试结果显示的时候该INFO 键起作用。

压下INFO 键计算蓄电池的充电时间和调取测试代码（如果存在）。

压住MENU 直到显示下列选项。

用箭头键上下滚动经过列表（每屏显示3个选项）并且压下ENTER 做选择。

1． 打印结果2． 浏览结果 3． QC 方式 4． 电压表 5． 输出数据 6． 进行测试 7． 应用程序MicroXL 蓄电池数字分析仪使用说明书蓄电池测试之前蓄电池测试之前如果在车外测试如果在车外测试测试前使用金属丝刷子扫清蓄电池接线柱。

对于Group31或边柱蓄电池而言，须安装并固定引线端接线柱接头（包括在内）。

如果没有正确安装接线柱接头，或者使用脏的或坏的接线柱接头，则可能导致错误的测试结果。

如果在车内测试如果在车内测试最好的测试位置是在蓄电池的端子上。

如果蓄电池不容易接近，你可以在跨接线柱上测试。

但是，现有的能量值可能低于实际值。

如果显示 RETEST AT BATTERY POST （在蓄电池端子上重新测试），断开分析仪并重新在端子上测试。

如果测试侧端子蓄电池，分析仪可能显示提示 CHECK FOR CORROSION, DISCONNECT & RETEST WITH ADAPTERS （检查腐蚀，断开并用适配器重新测试）。

在丢弃蓄电池之前按照指引做。

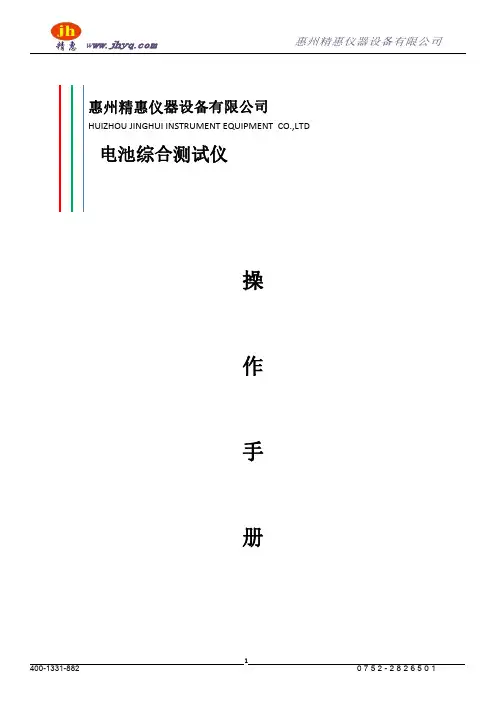

惠州精惠仪器设备有限公司HUIZHOU JINGHUI INSTRUMENT EQUIPMENT CO.,LTD电池综合测试仪操作手册安全需知警告！严禁电池正负极反接！提醒！开机前保证夹具不能接负载！不要在测试过程中中止测试，会导致测量数据不准确警告危险：当你发现有以下不正常情形发生,请立即终止操作并断开电源线。

立刻与精惠仪器销售部联系维修。

否则将会引起火灾或对操作者有潜在的触电危险。

1仪器操作异常。

2操作中仪器产生反常噪音、异味、烟或闪光。

3操作过程中，仪器产生高温或电击。

4电源线、电源开关或电源插座损坏。

5杂质或液体流入仪器。

安全信息警告危险：为避免可能的电击和人身安全，请遵循以下指南进行操作。

免责声明：用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，精惠仪器将不承担任何责任。

仪器接地：为防止电击危险，请连接好电源地线。

不可在爆炸性气体环境使用仪器：不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。

在此类环境使用任何电子设备，都是对人身安全的冒险。

不可打开仪器外壳：非专业维护人员不可打开仪器外壳，以试图维修仪器。

仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。

不要使用已经损坏的仪器：如果仪器已经损害，其危险将不可预知。

请断开电源线，不可再使用，也不要试图自行维修。

不要使用工作异常的仪器：如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。

不要超出本说明书指定的方式使用仪器：超出范围，仪器所提供的保护措施将失效。

目录前言 (1)功能概述 (3)仪器外观 (5)接线方式 (7)主功能菜单 (7)电池静态参数测量模式 (13)电池容量测量模式 (14)单独充电模式 (15)单独放电模式 (15)程控电源模式 (15)程控电子负载模式 (16)电压与内阻表模式 (17)仪器特性指标 (18)上位机软件前言常见的可充电电池包含锂电池，镍镉电池，镍氢电池，以及密封铅酸蓄电池等。

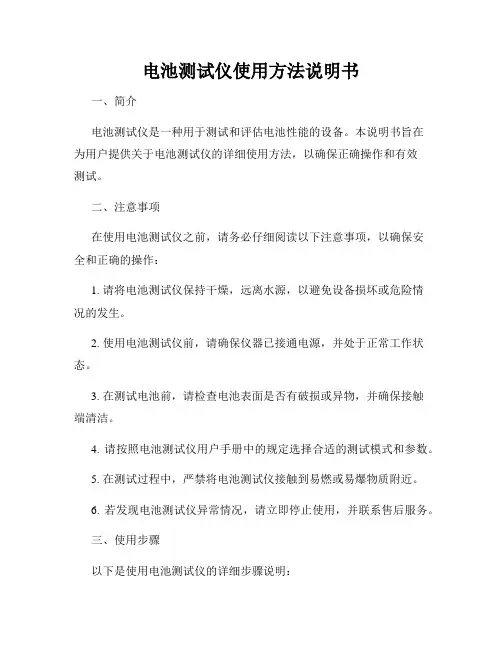

电池测试仪使用方法说明书一、简介电池测试仪是一种用于测试和评估电池性能的设备。

本说明书旨在为用户提供关于电池测试仪的详细使用方法，以确保正确操作和有效测试。

二、注意事项在使用电池测试仪之前，请务必仔细阅读以下注意事项，以确保安全和正确的操作：1. 请将电池测试仪保持干燥，远离水源，以避免设备损坏或危险情况的发生。

2. 使用电池测试仪前，请确保仪器已接通电源，并处于正常工作状态。

3. 在测试电池前，请检查电池表面是否有破损或异物，并确保接触端清洁。

4. 请按照电池测试仪用户手册中的规定选择合适的测试模式和参数。

5. 在测试过程中，严禁将电池测试仪接触到易燃或易爆物质附近。

6. 若发现电池测试仪异常情况，请立即停止使用，并联系售后服务。

三、使用步骤以下是使用电池测试仪的详细步骤说明：1. 准备测试仪器- 将电池测试仪连接到电源，确保仪器工作正常。

- 按照使用手册要求，选择适用的测试模式和参数。

2. 连接电池a) 将测试仪的测试夹具与电池端子连接。

确保连接牢固，避免电池松动或掉落。

b) 检查连接，确保仪器和电池之间不存在异常情况。

3. 进行测试a) 启动电池测试仪，等待仪器完成自检并进入待机模式。

b) 按下仪器上的开始按钮，开始进行电池测试。

c) 根据仪器上的显示屏或指示灯，观察测试进程和结果。

4. 结果分析a) 测试完成后，屏幕将显示测试结果。

b) 根据测试结果，判断电池性能是否达到预期要求。

c) 如有需要，根据仪器用户手册进行测量数据的进一步分析和处理。

5. 结束测试a) 将电池测试仪设为待机模式，或将其关闭并断开电源。

b) 断开电池与测试仪之间的连接，并清理测试仪器。

四、常见故障和解决方法在使用电池测试仪时，可能会遇到一些常见故障。

以下是一些常见故障及其解决方法：1. 仪器无法启动：- 检查电源是否连接正常，确保电池测试仪的电源正常工作。

- 检查电池是否充电或更换电池。

2. 测试结果异常或不准确：- 检查连接是否良好，确保电池测试仪与电池之间的连接正常。

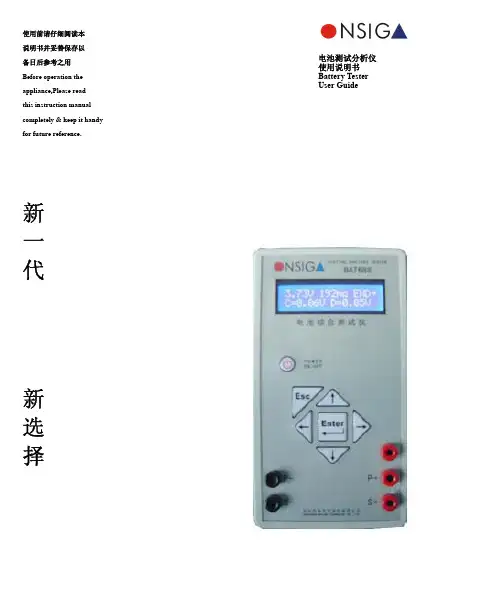

电池测试分析仪 使用说明书 Battery Tester使用前请仔细阅读本 说明书并妥善保存以 备日后参考之用 Before operation the appliance,Please read this instruction manual completely & keep it handy for future reference.新 一 代新 选 择第一章 电池测试系列产品介绍与测试参数精度、范围说明1. 概述本测试仪设计精巧，集合了多项的高新技术，手持式设计，在移动的时代，让你的测试也真正的移动起来，功能全，可以测量电池的开路电压，内阻，识别电阻，热敏电阻，充电，放电性能，锂电池的功能还有过电流保护，保护时间等功能，并测出过相应的数值，极大的方便了电池的生产和售前售后服务工作，采用非常有效的和更直观的判断电池的性能和好坏，同时也具有快速筛选的功能，可以设定测量参数的上限和下限，可以容易的从一批电池成品中快速检测出不良电池，提高的生产效率。

2．BAT系列产品特点2-1．结构小巧，便于携带。

2-2。

速度快：完整测试到结束小于2秒2-3．双线屏蔽设计，自动消除测试误差，测试精度高。

2-4．使用方便：不需外接计算机，独立操作，通用香蕉接口，即插即用，多功能键盘，设置参数一下“指”就得。

2-5．接口友好：LCD大屏幕，让你的操作，及观察测试参数，一目了然。

3．BAT系列产品型号：BAT-188 电池电压内阻分析仪 （适用于50V以下的电池组）BAT-688 电池综合测试仪 （适用于10V以下的电池组）BAT-788 电池综合测试仪 （适用于20V以下的电池组）4．功能说明及测试参数范围4-1．测试项目1. VOLT………………2. Chg ………………3. Imp ………………4. Ocur ………………5. Dis …………………6. OCUR-DT …………7. RS(A) ……………8.RT(B) ……………电池静态电压值 V 充电电压变化值 V 内阻值mΩ短路电流值 A放电电压变化值 V 短路保护延时值 mS 热敏电阻值KΩ识别电阻值KΩ4-2．测试功能说明4-2-1 电池静态电压值-VOLT电池静态电压检测（对于已经处于保护状态的锂电池，可自动充电唤醒）4-2-2充电电压变化值CHG（电池的充电性能）以恒定的电流充电,同时记录电池充电电压变化值Vchg。

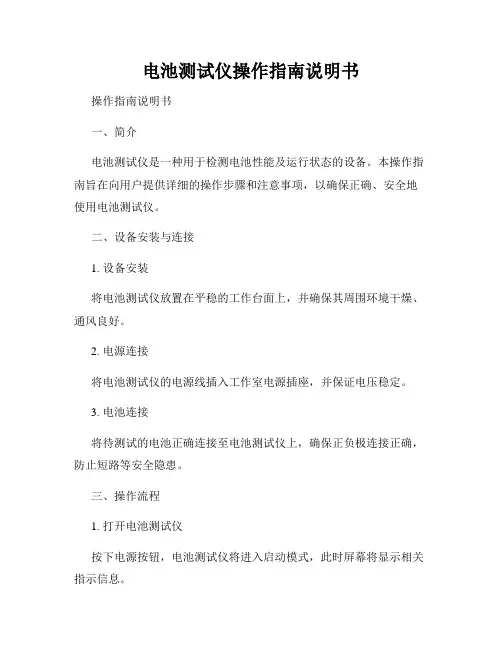

电池测试仪操作指南说明书操作指南说明书一、简介电池测试仪是一种用于检测电池性能及运行状态的设备。

本操作指南旨在向用户提供详细的操作步骤和注意事项，以确保正确、安全地使用电池测试仪。

二、设备安装与连接1. 设备安装将电池测试仪放置在平稳的工作台面上，并确保其周围环境干燥、通风良好。

2. 电源连接将电池测试仪的电源线插入工作室电源插座，并保证电压稳定。

3. 电池连接将待测试的电池正确连接至电池测试仪上，确保正负极连接正确，防止短路等安全隐患。

三、操作流程1. 打开电池测试仪按下电源按钮，电池测试仪将进入启动模式，此时屏幕将显示相关指示信息。

2. 设置测试参数使用仪器面板上的按钮或旋钮，根据需要设置测试参数，如电流、电压、温度等。

根据具体要求，选择相应的测试模式。

3. 开始测试确保测试参数设置正确无误后，按下“开始测试”按钮。

电池测试仪将自动对电池进行测试，并显示测试过程中的相关数据。

4. 监控测试过程在测试过程中，及时观察屏幕上显示的测试数据，特别注意异常或不稳定的情况。

如发现异常，应及时停止测试并检查设备和电池状态。

5. 完成测试测试完成后，电池测试仪将显示测试结果。

根据测试结果，判断电池的性能及运行状态，并记录相关数据。

四、安全注意事项1. 在操作过程中，务必佩戴防护手套和护目镜，以防止意外伤害。

2. 严禁操作者擅自拆解设备或对设备进行未经授权的修理维护。

如发现设备故障或异常，应及时联系专业技术人员进行处理。

3. 在连接电池时，务必确认正负极连接正确。

错误的电池连接可能导致设备故障、电池短路甚至爆炸。

4. 使用设备时，避免操作者手部或金属物品接触电池测试仪的触点，以防止触电或短路。

5. 对于不同类型或规格的电池，确保选择正确的测试模式和参数，并按照设备说明书操作。

六、维护与保养1. 定期清洁定期清洁电池测试仪的外壳和触点，保持设备外表干净整洁。

2. 保持干燥避免电池测试仪受潮或长时间曝晒在阳光下，以免影响设备正常工作。

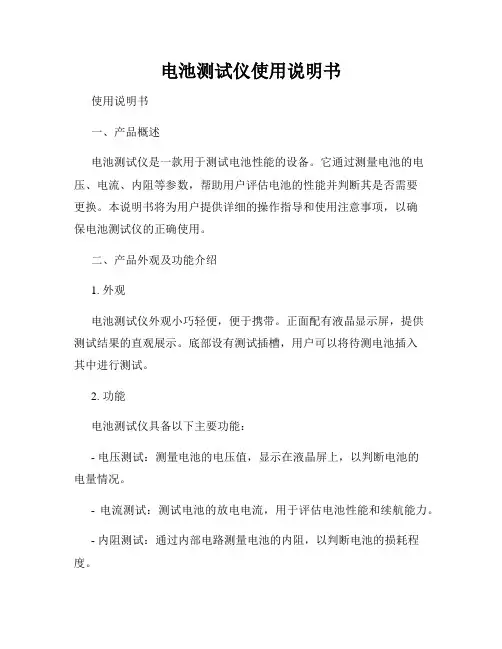

电池测试仪使用说明书使用说明书一、产品概述电池测试仪是一款用于测试电池性能的设备。

它通过测量电池的电压、电流、内阻等参数，帮助用户评估电池的性能并判断其是否需要更换。

本说明书将为用户提供详细的操作指导和使用注意事项，以确保电池测试仪的正确使用。

二、产品外观及功能介绍1. 外观电池测试仪外观小巧轻便，便于携带。

正面配有液晶显示屏，提供测试结果的直观展示。

底部设有测试插槽，用户可以将待测电池插入其中进行测试。

2. 功能电池测试仪具备以下主要功能：- 电压测试：测量电池的电压值，显示在液晶屏上，以判断电池的电量情况。

- 电流测试：测试电池的放电电流，用于评估电池性能和续航能力。

- 内阻测试：通过内部电路测量电池的内阻，以判断电池的损耗程度。

三、操作指南1. 准备工作在进行测试之前，请确保电池测试仪已经充满电，并将待测电池放置在室温下自然放电一段时间，使其电压稳定。

2. 测试步骤（1）将电池插入测试插槽：将待测电池的正负极分别插入测试插槽的正负极槽口中，确保接触良好。

（2）打开电源：按下电源按钮，开启电池测试仪。

此时，液晶显示屏将上电并显示电池的相关参数。

（3）选择测试模式：根据需要选择电压、电流或内阻测试模式，通过菜单界面进行操作。

（4）开始测试：按下开始测试按钮，电池测试仪将开始测试，并在液晶屏上实时显示测试结果。

（5）测试完成：测试结果将显示在液晶屏上，用户可据此判断电池的性能状况。

四、使用注意事项1. 仅供专业人士使用：本产品适用于电池维修与评估领域，使用前请确保具备相关电池测试知识。

2. 安全操作：使用过程中，请勿触摸电池测试仪的接触部件，以免触电或引起其他安全事故。

3. 防止高温：避免将电池测试仪暴露在高温环境下，以免影响其正常工作。

4. 正确存放：在长时间不使用电池测试仪时，请将其存放在阴凉、干燥的地方，避免湿气和灰尘对其造成损害。

5. 保养维护：定期清洁电池测试仪的外壳，并注意避免水或其他液体进入设备内部。

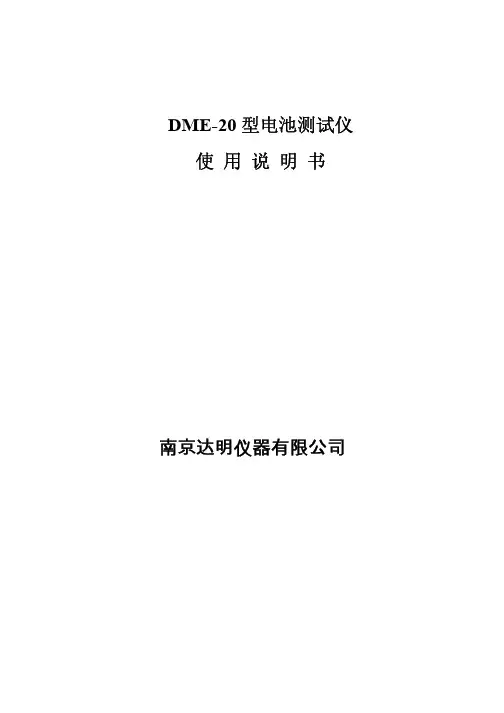

DME-20型电池测试仪使用说明书南京达明仪器有限公司DME-20型电池测试仪是一种数字化测试电池性能的专用仪器。

仪器用交流信号进行测试，测试频率为1KHz，符合国家关于电池内阻测试的标准。

该仪器可以测试电池的内阻、端电压等参数。

仪器使用时不需要任何调节、校准等，只要接上电池，就可以立即显示出电池的内阻、端电压数值。

DME-20型电池测试仪适于工厂中对电池内阻进行快速批量测试，也适于实验室对电池进行综合特性测试。

本仪器结构先进，测试精度高，性能稳定。

仪器面板上没有满度和零点调节，开启电源即可使用，仪器在测试时，显示的数字是稳定的，不会跳动，使读取读数极为方便，准确度有保证，大大提高了使用效果。

仪器面板图见图一图一一、技术参数1-1 内阻1-1-1测量范围：0.01mΩ—200Ω分五个量程量程１２３４ 5满度值 19.99mΩ 199.9mΩ 1999mΩ 19.99Ω 199.9ΩmΩ分辨率 0.01mΩ 0.1mΩ 1mΩ 10mΩ 100测试电流100mA 100mA 10mA 1mA 0.1mA 1-1-2基本误差：△＝±0.1% Rd±2个字20mΩ档为△＝±0.2%Rd±2个字1-1-3测试频率：1KHz1-2端电压测试1-2-1测量范围：0.1mV-20V分为二个量程量程１２满度值 1.999V 19.99V分辨率0.001V 0.01V1-2-2基本误差：△＝±0.1%Rd±2个字1-3 工作环境：温度５℃－４０℃，湿度20％－80％ＲＨ1-4电源：２２０Ｖ±１０％，５０／６０Hz，１０ＶＡ1-5外形尺寸：宽240×高95×深280（mm）,重2.5kg二、工作原理内阻的测量采用电流电压法测试原理，原理图如图二所示。

测试原理基于Rx=V / I，Ｉ为流经Rx的电流，Ｖ为Ｒx两端的电压降。

由交流信号源产生的１００Hz交流信号送到被测电阻“1”端。
