综合测试仪器操作指导书

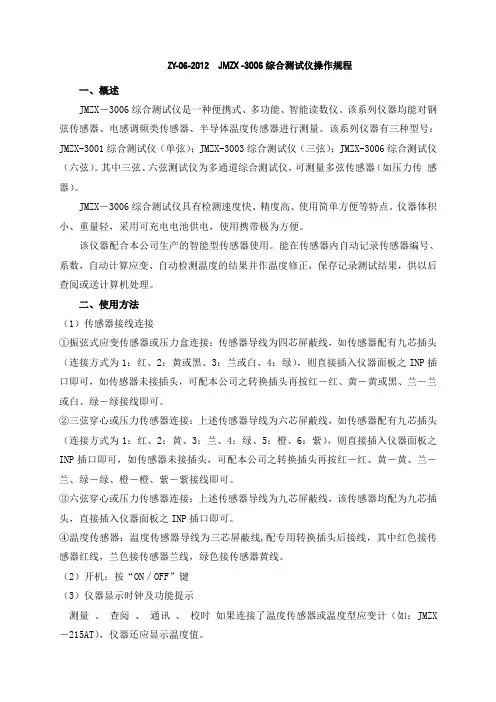

ZY-06-2012 JMZX -3006综合测试仪操作规程一、概述JMZX－3006综合测试仪是一种便携式、多功能、智能读数仪。

该系列仪器均能对钢弦传感器、电感调频类传感器、半导体温度传感器进行测量。

该系列仪器有三种型号：JMZX-3001综合测试仪（单弦）；JMZX-3003综合测试仪（三弦）；JMZX-3006综合测试仪（六弦）。

其中三弦、六弦测试仪为多通道综合测试仪，可测量多弦传感器（如压力传感器）。

JMZX－3006综合测试仪具有检测速度快、精度高、使用简单方便等特点。

仪器体积小、重量轻，采用可充电电池供电，使用携带极为方便。

该仪器配合本公司生产的智能型传感器使用。

能在传感器内自动记录传感器编号、系数，自动计算应变、自动检测温度的结果并作温度修正，保存记录测试结果，供以后查阅或送计算机处理。

二、使用方法（1）传感器接线连接①振弦式应变传感器或压力盒连接：传感器导线为四芯屏蔽线，如传感器配有九芯插头（连接方式为1：红、2：黄或黑、3：兰或白、4：绿），则直接插入仪器面板之INP插口即可，如传感器未接插头，可配本公司之转换插头再按红－红、黄－黄或黑、兰－兰或白、绿－绿接线即可。

②三弦穿心或压力传感器连接：上述传感器导线为六芯屏蔽线，如传感器配有九芯插头（连接方式为1：红、2：黄、3：兰、4：绿、5：橙、6：紫），则直接插入仪器面板之INP插口即可，如传感器未接插头，可配本公司之转换插头再按红－红、黄－黄、兰－兰、绿－绿、橙－橙、紫－紫接线即可。

③六弦穿心或压力传感器连接：上述传感器导线为九芯屏蔽线，该传感器均配为九芯插头，直接插入仪器面板之INP插口即可。

④温度传感器：温度传感器导线为三芯屏蔽线,配专用转换插头后接线，其中红色接传感器红线，兰色接传感器兰线，绿色接传感器黄线。

（2）开机：按“ON／OFF”键（3）仪器显示时钟及功能提示测量、查阅、通讯、校时如果连接了温度传感器或温度型应变计（如：JMZX －215AT），仪器还应显示温度值。

仪器测试公司作业指导书(仪器设备操作规程)1. 引言本仪器测试公司作业指导书旨在规范仪器设备的操作程序，确保工作顺利进行并提高测试结果的准确性。

本指导书适用于所有仪器测试公司的员工。

2. 仪器设备安全操作规程2.1 保养和检查- 定期检查仪器设备的运行状况，如电源、传感器和连接线等。

- 清洁仪器设备，并避免使用腐蚀性和易燃物质。

2.2 操作程序- 在操作仪器设备之前，员工必须接受相关培训，并了解操作方法。

- 严格按照操作手册中的步骤进行操作，不得随意更改或省略任何步骤。

- 在操作过程中，禁止吃喝和吸烟，以防止对设备造成损坏或污染。

2.3 故障处理- 如果仪器设备出现故障，员工应立即报告给相关责任人。

- 不得自行维修或调整设备，除非经过授权并具备相应的技术知识。

3. 测试质量管理3.1 校准和验证- 定期进行仪器设备的校准和验证，确保其准确性和可靠性。

- 记录校准和验证的结果，并及时处理异常情况。

3.2 数据处理- 在测试过程中，确保正确处理数据，并进行数据备份，以防数据丢失或损坏。

- 对测试数据进行分析和解释，并准确记录结果。

4. 安全事故应急预案- 制定安全事故应急预案，包括应急联系人、紧急撤离路线和灭火器材的位置等。

- 员工应熟悉应急预案，并知晓如何应对突发事故。

5. 结束语本作业指导书的目标是确保仪器测试公司的员工在使用仪器设备时能够遵守规范操作程序，并关注测试质量和安全事故的预防。

通过严格执行本指导书，我们可以提高测试结果的准确性和有效性，为客户提供优质的测试服务。

以上为仪器测试公司作业指导书(仪器设备操作规程)的主要内容，敬请遵守。

安规综合测试仪-19032使用操作说明安规综合测试仪-19032 使用操作说明1.一般规定使用本仪器之前，请先了解本仪器所使用的相关安规标志，以保证安全。

在开启本仪器电源之前，请先选择正确输入电压源(115/230VAC)规格及正确的输入保险丝。

2.前面板功能说明，如图2-1前面板图示（图2-1）按键区功能说明2.1Power 开关：为供应本测试机所需之交流电源的开关。

在使用此开关之前请先详阅读本“安规综合测试仪-19032 使用注意事项”。

2.2STOP 复位：重置按键，当按下此键后主机立即回复到预备测试状态下，亦切断输出且同时清除所有的判定。

2.3START 开始：启动测试键，当按下此键后主机便处于测试状态下，即测试端有输出且各项判定功能也同时启动。

2.4 Cursor 移动：[△] [▽] 两按键用以移动反白光标。

2.5 MENU 菜单：在各主要显示模式下，按下此键即可回到『MAIN MENU』模式。

2.6 PRINT 打印：在『PROGRAM』模式下，按下此键即可透过打印机印出测试参数。

在『TEST』模式下，按下此键即可透过打印机印出测试结果。

2.7 LOCAL ：当主机处于 Remote 状态下时，可透过此键将控制权交还给主机1-6安规综合测试仪-19032使用操作说明2.8 Cal-Enable：校正开关，非专业人员禁止使用此功能，否则可能造成产品故障。

2.9 Update：软体更新开关，非专业人员禁止使用此功能。

2.10字键/字符键：为输入各项测试参数数据 (数值或英文字母)。

在『MAIN MENU』显示模式下1—5键可进入各项显示模式。

2.11Function 功能键：在各个不同的显示画面下，有不同的功能。

显示器的右边会有对应的功能说明，若说明文字为空白或灰阶字体，表示该对应功能键无效端子区功能说明2.12 OUTPUT：高压输出的高电位端，此输出端属于高电位输出端通常为高电压输出，因此此测试端是非常危险。

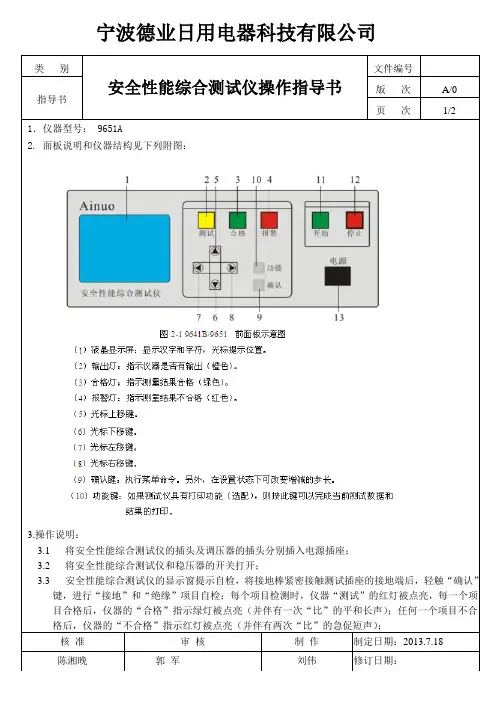

安全性能综合测试仪操作指导书
版次A/0
指导书
页次1/2 1．仪器型号： 9651A
2. 面板说明和仪器结构见下列附图：
3.操作说明：
3.1 将安全性能综合测试仪的插头及调压器的插头分别插入电源插座；
3.2 将安全性能综合测试仪和稳压器的开关打开；
3.3 安全性能综合测试仪的显示窗提示自检，将接地棒紧密接触测试插座的接地端后，轻触“确认”
键，进行“接地”和“绝缘”项目自检；每个项目检测时，仪器“测试”的红灯被点亮，每一个项目合格后，仪器的“合格”指示绿灯被点亮（并伴有一次“比”的平和长声）；任何一个项目不合格后，仪器的“不合格”指示红灯被点亮（并伴有两次“比”的急促短声）；
核准审核制作制定日期：2013.7.18
陈湘晚郭军刘伟修订日期：。

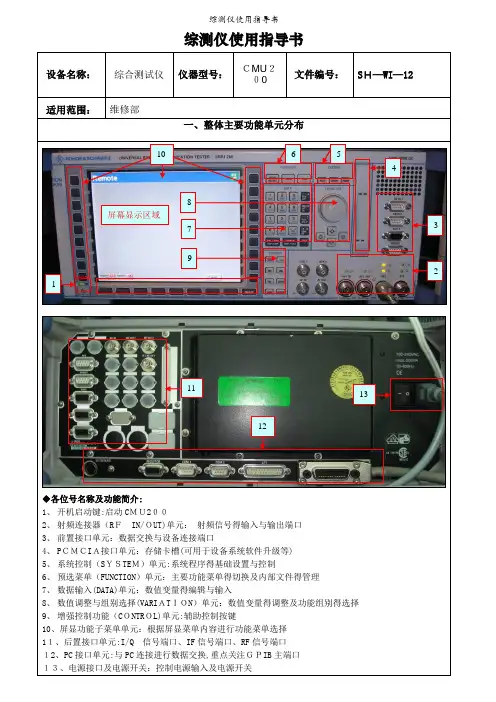

综测仪使用指导书设备名称：综合测试仪仪器型号：ＣMU ２０0文件编号：S Ｈ—WI —12适用范围： 维修部一、整体主要功能单元分布◆各位号名称及功能简介:1、 开机启动键:启动C ＭＵ2００2、 射频连接器（R Ｆ IN/ＯUT)单元： 射频信号得输入与输出端口3、 前置接口单元：数据交换与设备连接端口4、 P ＣＭＣI Ａ接口单元：存储卡槽(可用于设备系统软件升级等)5、 系统控制（S ＹＳTE Ｍ）单元:系统程序得基础设置与控制6、 预选菜单（FUNCTION ）单元：主要功能菜单得切换及内部文件得管理7、 数据输入(DATA)单元：数值变量得编辑与输入8、 数值调整与组别选择(VARI ＡT ＩＯN ）单元：数值变量得调整及功能组别得选择 9、 增强控制功能（C ＯNTR ＯL)单元:辅助控制按键10、屏显功能子菜单单元：根据屏显菜单内容进行功能菜单选择 1１、后置接口单元:I/Q 信号端口、IF 信号端口、RF 信号端口 １2、PC 接口单元:与PC 连接进行数据交换,重点关注ＧＰIB 主端口 １３、电源接口及电源开关：控制电源输入及电源开关6542 310187 9屏幕显示区域131112二、主要功能单元细化1、预选菜单（FUNCＴION）单元按键名称及功能介绍：MENU SELECT：功能菜单选择键DATＡ：文件管理键ＣＴＲL：GSMXXX-MＳ信号测量向导键２、系统控制（SＹSTEＭ)单元按键名称及功能介绍：HＥLP:显示在线帮助键SETUP：仪器系统设置键PＲINT：屏幕截图打印预览键３、数据输入（DATA)单元按键名称及功能介绍:数字区域（“0～９”、“、”、“－")：数字与特殊字符输入按键ON/OFF(ＥＸP／ＣＭP):ON/OFF开关键ENTER（ＣOＮT/HAＬT)：操作确认按键其她（A、Ｂ、C、Ｄ、UNIT）：计量单位按键４、数值调整与组别选择(VARIATIＯＮ）单元按键名称及功能介绍:滚轮:顺时针旋转增值,逆时针旋转降值;向内按下确认操作。

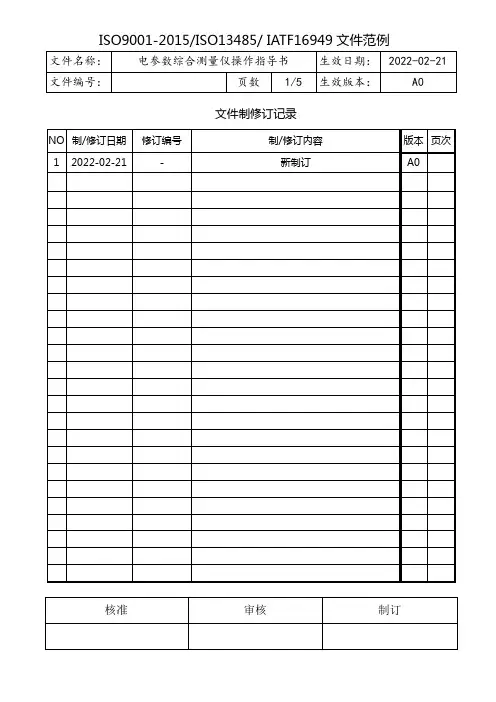

文件制修订记录1.0目的/Aim:1.1为电参数测量仪操作提供作业指导书,确保电参数测试仪对产品工作电压、电流、电能量、功率和功率因子的测量精度。

2.0参考文件/Reference Instruction:2.1电参数综合测量仪用户手册。

3.0设备/材料/ Equipment/Material:3.1 AN8720P电参数测试仪(需权威计量部门定期校验并在一定的期限范围内使用)。

4.0准备/要求/Prepare/Requirement:4.1 电源插座的下方放入保险丝,仪器接通电源, 确保输入电压为单相220伏,测试场所保持整齐、干净。

5.0安全/维护/Safety/Maintenance:5.1 使用本仪器之前,请认真阅读操作规程及使用说明书,并严格按规程操作,以免造成操作人员的人身伤害或仪器损坏。

5.2 测量过程中,请勿触摸测量仪后面板上的接线部分,谨防触电！5.3 拆接测量仪后面板上的接线时,请务必在切断电源后,再行操作！5.4 各输入输出端子连接部分应采取绝缘保护措施,以防止触电事故。

5.5 万一发生任何问题,请立即关闭电源。

5.6 不要让测量仪长时间超量程运行,测量仪允许的冲击信号幅值不要超过正常信号的1.6倍.测量仪不用时,请将仪表电源线拔下。

5.7 测量仪长期不用时,请包装保存在干燥、无粉尘、无强烈震动的环境下。

5.8 测量仪长时间保存后再次使用,使用前应开机30分钟后再测量使用。

6.0操作程序/Operation Process:6.1仪器参数设置6.1.1非锁定时,按“参数设置”按键即可进入参数设定状态.进入参数设定状态后,提示符“SET”点亮.每按一次“参数设置”按键会依次进入通讯地址、波特率、校验位、门限电流值显示单位的参数设定,相应提示符同时点亮.参数设定状态下,用“增/减”键可修改参数数值.第五次按下“参数设置”键,退出参数设定状态,提示符“SET”熄灭,设置值将被保存。

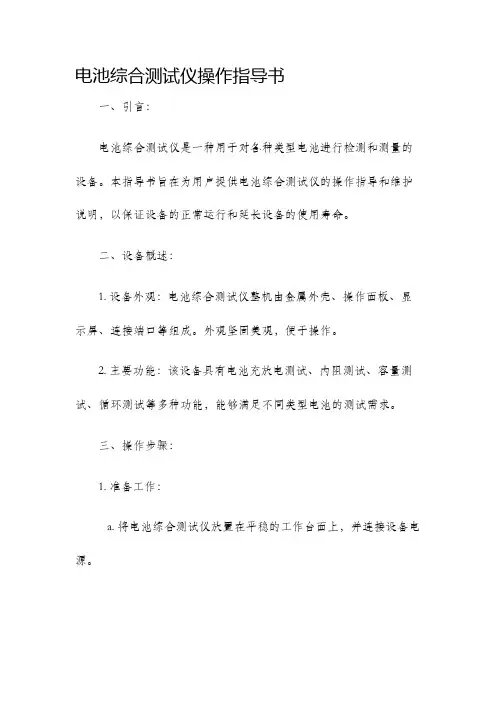

电池综合测试仪操作指导书一、引言：电池综合测试仪是一种用于对各种类型电池进行检测和测量的设备。

本指导书旨在为用户提供电池综合测试仪的操作指导和维护说明，以保证设备的正常运行和延长设备的使用寿命。

二、设备概述：1. 设备外观：电池综合测试仪整机由金属外壳、操作面板、显示屏、连接端口等组成。

外观坚固美观，便于操作。

2. 主要功能：该设备具有电池充放电测试、内阻测试、容量测试、循环测试等多种功能，能够满足不同类型电池的测试需求。

三、操作步骤：1. 准备工作：a. 将电池综合测试仪放置在平稳的工作台面上，并连接设备电源。

b. 检查设备连接端口和电源线是否连接稳固，确保设备和电源供应正常。

c. 准备待测的电池，并确保其电量剩余充足。

2. 开机与设置：a. 按下设备的电源开关，待设备启动完成后，进入主界面。

b. 使用操作面板上的多功能按键，选择设备的测试类型和测试参数。

c. 在显示屏上确认所设置的测试参数，并按下确认键，完成设置。

3. 连接电池：a. 根据电池的连接类型，选择合适的连接线和电池夹，将测试仪与待测电池连接。

b. 确保连接稳固可靠，并避免接触不到位或短路等问题。

4. 进行测试：a. 按下设备上的开始测试按键，设备将开始执行所设置的测试方案。

b. 在测试过程中，可以通过显示屏上的数据及时了解电池的测试结果。

5. 测试结果分析：a. 当测试完成后，设备将自动显示出测试结果。

b. 根据测试结果，对电池的性能进行分析和评估，并根据需要进行数据记录、报告打印等操作。

6. 设备维护：a. 在操作指导书中提供设备维护及保养的详细说明，建议用户定期对设备进行检查和维护，以确保设备的正常运行。

四、注意事项：1. 在连接电池和设备时，务必确保电源已关闭，以避免电流冲击或其他安全隐患。

2. 使用正确的测试参数和测试方法，以确保测试结果的准确性和可靠性。

3. 注意设备的工作环境、温度、湿度等因素，避免长时间暴露在高温或潮湿环境中。

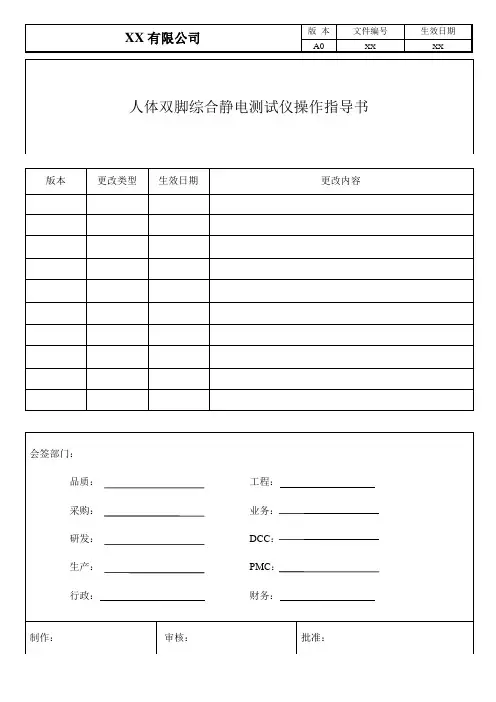

1. 目的
明确人体双脚综合静电测试仪的操作指导，防止因操作失误损坏仪器而影响正常使用。

2. 适用范围
仅适用于本公司的人体双脚综合静电测试仪。

3. 职责
3.1 操作员必须经过培训合格后才可使用仪器；
3.2 操作员需按照操作指引对静电鞋、静电手环进行测试并按要求进行记录；
3.3 PIE负责对仪器进行验收及台账管理
4. 定义
4.1人体双脚综合静电测试仪是为测量人体综合电阻（测量人体、手腕带和鞋等的电阻）而设计的装置，不是用来消除的。

5.人体双脚综合静电测试仪
5.1 三种状态显示，LO（低于设定值）、PASS（设定值范围内）、HI（高于设定值）
6. 仪器使用方法
6.1使用前将电池开关置ON位，如果显示不正常或蜂鸣器长鸣，表示机内电量不足，请插入电源适配器充电可以直接开机使用。

6.2 ESD测试时，双脚分别踏在相对的金属踏板上，戴好手腕带插入手腕接线口处，手指轻轻按在金属测试按钮上，仪器显示绿灯为合格，如显示红灯，则代表测试不合格。

7. 注意事项：
7.1 请勿佩戴手套或用指甲按在金属测试按钮上；
7.2 需穿防静电鞋站立在测试仪上；
7.3 当BATTERY LOW 灯亮时，表明电量不足，此时测试会影响测试精度。

8. 测试记录
《防静电手环/静电鞋测试记录表》。

变压器综合参数测试仪操作规程1.适用范围：本仪表ZX2789-20P是一种测试变压器综合参数的测试仪，可以测试圈数或匝数比、电感、漏感、电容、交/直流电阻、阻抗、脚位短路及品质因数。

2.系统连接准备2.1将仪器220V电源线插头接入仪器后面板电源插座中2.2将变压器测试架“SCANNER”排线可靠接入仪器后面板“SCANNER”接口2.3将测试端“UNKNOWN”四端同变压器测试架连接电缆接口对接牢靠2.4仪器电源线插头接上220V电，打开仪器电源按键，显示屏出现如图测试界面3.参数设置操作3.1 变压器测试设置按仪器面板“LCRZ”主键，进入变压器单机测试《变压器测试设置》画面。

供包括5个软键：“测试设置”、“极限设置”、“测量显示”、“判别显示”、“用户校正”，如按相应软键分别进入相应设置页面3.1.1TURN（匝数）测试参数设置将光标利用方向键移动到‘TURN’域，将显示“内阻”、“显示”可用软键，使用软键切换到“内阻”、“显示”可进行相应参数设置3.1.2测试参数设置将光标利用方向键移动到‘Lx’域，将显示“内阻”、“模式”软键，使用软键切换到“内阻”、“模式”可进行相应参数设置3.1.3频率、电平、开关设置将光标利用方向键移动到‘频率’域、“电平”、“开关”相应域，使用数字键盘及确认键，完成相关参数的设置3.1.4“变压器极限设置”界面在“变压器测试设置”页面，按软键<极限设置>，进入变压器“变压器极限设置”界面如图将极限参数模式设置为“ABS”，极限参数（标称、下限、上限），主要包括Np(主匝）、Ns(次匝）、Lx(主感）、Lk(漏感）；使用数字键盘，按确认键或单位软键结束输入，完成相关参数设置输入；需要清除极限设置，将光标移动到“工具”域，使用清除列表3.1.5“变压器测试显示”界面进入变压器测试显示界面，页面各行显示变压器的各个参数测试结果，同时在此页面包含2个设定：1.触发（INT-内部触发仪器连续重复测试）2.速度（选择慢速-测试结果稳定和准确）3.1.6“变压器判别显示”界面如上图在‘变压器测试’页面，按软键‘判别显示’，进入变压器判别显示界面，该页面内容为变压器各参数测试结果（H表示上超标，L表示下超标并用红色显示；所有参数都合格显示PASS，否则显示FAIL同时伴有蜂鸣器报警）3.1.7“用户校正”页面在‘变压器测试’页面，按软键‘用户校正’，进入“用户校正”页面，此界面可设置：1.开路校正（设置为ON）2.短路校正(设置为ON)3.负载校正(设置为ON)等项本仪器使用“外扣除补偿”功能，将该项全部设置为“OFF”按仪器面板“LCRZ”主键，进入变压器单机测试《变压器测试设置》画面。

编写人： 宋金波审核人：日期：2016-8-6日期:电池综合测试仪作业指导书批准人:文件发放范围□总经办 □ PMC口财务部 □业务部□品管部 □生产部 □工程部□行政部□采购部1.0目的规定操作行为，指导正确的操作方法，保证设备的正常运转，保证产品的质量。

2.0适用范围本公司泰斯和爱维特生产的电池综合测试仪的操作。

3.0定义无->1 .Static Test2. C apacity Test3. Battery Charge Battery Discharge ->1 ,静态参数测试 2 ,电池容量测试 3,电池单独充电功能 4 当所选择功能选项超过第4项之后，自动翻页到第5项，如下图显示:-> 5.Program DC Power 6. Program E-load 7. V OLandlMPEnter Calibration->5,程控直流电源 6 .程控电子负载 7 .电压和内阻测量.进入内部校准程序当所选择功能超过第8项之后，动翻页到最后一,项，如下图显示:->9.ReadDS2502 ->9 .读DS2502兼容返回 ESC向上键左键数值减少▽向下键4.0职责4.1品管人员负责对电池综合测试仪的保养与正确调式操作。

4.2品管人员对其进行参数的确认，操作的实施。

5.0程序5.1对电池综合测试仪的外部检查5.1.1测试表笔连接线完好，电源线连接完好。

5. 2综合测试操作5. 2.1打开测试仪背后电源开关；5.2.2在开机画面显示之后，进入功能菜单显示界面，如下图显示:在此功能选项中，我们只需选择第1项，静态参数测试，按确认键进入下一项选择，如下图显示:确认项始[ENTER ]5.2.3在按下确认键之后，进入参数设置界面，如下图显示：->1 .Pack type:Lion 2.Pack Vol: 3.6V3.Pack Cap:500mAh4.Lion OC/OD: YES此参数设置后面介绍，5.2.4参数设置好之后，在按下确认键之后，进入参数设置界面，如下图显示:>右键 数值增加开路电压 电池内阻 过电流保护值 当前测试状态VOL=O.OOOV TS= 0.00m < IMP= O.OmQOVC=O.OOA R1= O.OK v Test Fail: 0000000短路保护时间R1识别电阻a- TEST Fail ： VOL LOW b- TEST Fail ： VOL HIGHc- TEST Fail ： IMPLOWd- TEST Fail ： IMPHIGH表示电压偏低 表示电压偏高 表示内阻偏低 表示内阻偏高e- TEST Fail ： CHARGE ERR 表示充电功能故障 f- TEST Fail ： g- TEST Fail ： h- TEST Fail ： i- TEST Fail ： j- TEST DISCHR ERR OVC LOW OVC HIGH Rl LOW R2 HIGH SHORT ERR 表示放电功能故障 表示过流保护电流偏低 表示过流保护电流偏高 表示识别电阻值偏低 表示识别电阻值偏高 表示短路保护功能不正常VOL 和V-L 交替显示，VOL 为电池开路电压，V-L 为电池负载电压TS 为电池短路保护时间，IMP 为电池内阻，OVC 为电池过电流保护电流数值 Rl 为识别电阻值（即为我司电池保护板NTC 端）5.2.5开始测试5.2.5.1测试合格，测试仪上面显示绿灯，显示器上面显示各项实测数值，测试状态显示：TESTComplete ： OK525.2测试不良，测试仪上面显示红灯，并且蜂鸣器响起，显示器上面显示己检测项目数值, 测试状态显示不合格项目，不合格项目信息说明:5.2.6静态参数设置->1.Pack type:2. Pack Vol:3. Pack Cap: 54. C harge:Lion3.6V OOmAh YES->5.Discharge:YES6.Over Current:YES7.R1:YES8.R2:NO£->9.VOL-Min： 3.8V10.VOL-Max: 4.1V11.IMP-Min:50mQ12.IMP・Max:150mQ- >13.VOC・ 2.00A14.VOC-Max:7.00A15.R1・Min:7.0KQ16.R1-Max:I2.0KQ-->17.R2-Min：0.0KQ18.R2-Max:0.0KQ19.CHECK ID:No20.ID Type:Read->21.Short YES22.Short TIME:30mS23.Short Re:OPEN24.OPEN Time: 300mS->25.Detv-Max：0.2V 26.Exit Mode:Save 设置电池内阻上限Lion 锂电池（Li-ion）NiMH镣氢电池NiCd棵镉电池SLA小型铅楸电池此选项中，我司只可选Lion选择电池电出（3. 6V, 7. 2V等）此选项中・我司只可选3.6V选择电池标称容节此选项中，根据我司B0M或规格书中的标称容宰设置讫彳"1迎彳.允电汇渎此选项中-我司必洌项目，只可选YES选择是否进行放电测试此选项中，我司改剥项目,只可选YES选择是否进行过电流测试此选项中，我司必测项目，只可选YES 选择是否测试识别也阻R1此选项中，我司必测项目，只可选YES A tz H l|i| ；T ;n Mil山min此选项中，我司目前只有一个识别电阻端•逸掉是a测试识别电阻R2 R1测试之后.R2可以选择NO设轮电池电压卜'限此设置中・我司设置3^8V里客巳笠遂要不除夕卜？设置电池电压上限此设置中，我司设*. IV《客户特殊要求除外）V电池内阻下限此设■中，我司设（客户特殊要求除外）此设置中.我司设置150mD （客户特殊要求除外）,仕心& 此设着中，根据〈规格书〉或＜BOM＞中要求设置.一设户L过电流保护卜限般单MOS设置2. 00A.双而S设置5. 00A■I由此设置中，根据〈规格书〉或＜B0i＞*要求设置,一设fl.廷电流侏炉上限般单M0S设置7. 00A.双MOS设置12. 00ACHI此设置中，根据〈规格书＞§£＜B0M＞中要求设置.一«为I只别电HIR1 h限般设置7 0KQ,客户特殊要求除外） _ _ 4as{n H||由IJH RI k KB此设置中，根据〈规格书〉或＜B0M＞中要求设置.一攻直职刎吧阳KI工眼殷设置12 QKQ（客户特殊要__________设咒识别电R1R2T限此设置中二第8项选择N0.此项不用设置设置识别电阻R2下限此设置中［第8项选择N0〉此项不用设il 选择是否测试码片以及种类皆菁费4费杲箱瞥有生产带码选择码片型号此设置中，第19项选择N0,此项不用设置设徂是否允许短路测试此选顼中•.我司必倒项目•只可选您设咒短路保护最大允许时间此设置中.我司目前设置为30mS 设置短路保护后自恢复方式此设置中.我司目前设置为OPEN开路恢复模式,不选择Charge充电恢复模式设置开路恢复时间此设置中，我司目前设置时间为30也§设置负载电压卜降的最大值些送煎电，我回旦画［殳置和癸选择退出设置菜单模式，可选择模式有:Save饪次保存当前设置No Save当前设置不保存Reset恢复到出厂设置状态此设骂中.为了方便下次设置.每次保存当前设置模式选择Save。

第一版设 备 作 业 指 导 书
设备名称：安全性能综合测试仪 设备型号：AN9651B 文件编号版本号安全性能综合测试仪操作步骤操作注意事项安全注意项安全性能综合测试仪要点介绍安全性能综合测试仪背板介绍安全性能综合测试仪结构介绍
职能变频电源介绍
第 1 页共 1 页编制/日期会签/日期审核/日期步骤一：按照设备点检基准
表进行点检，检查设备完好
1、禁止重复开关机，每次开关机应间隔30S 以上；禁止擅自打开机器外壳；
2、操作人员必须佩带绝缘手套，如暂时离开操作区或不马
上进行测试，必须关断电源；
3、取用测试线（钳）必须手
握绝缘部位；
4、电源长期不用时，要将电
源线拆下，保存环境宜干燥阴
凉，无霉变、无粉尘、无强烈
振动；
5、电源长时间保存后，使用
时应开机20分后再带载测试。

1、测试运行中要与其他设施
隔开，非工作人员勿靠近；
2、测试运行中，严禁操作人
员身体触及仪器带电部位和
被测体壳体；
3、进行绝缘、耐压、泄露测
试时，被测体应与大地、周
围物体保持良好的电气隔离；
尤其注意被测体与流水线体
保持良好的电气隔离；
4、必须将测试仪的安全接地
端子与大地可靠连接。

步骤二：打开仪器电源开关，启动设备步骤三：仪器自动进入功能菜单，直接按启动键进行测试，接地、绝缘、耐压、泄漏、功率处于正常值测试主机控制面板接地测试钳测试电源盒运行报警灯变频电源控制面板启动/停止开关按钮数据通讯接口电源出入端空气开关
正常异常记录问题点，立即上报，待正常后方可开机正常异
立即停机，记录问题点，立即上报，待正常后方可开机
步骤四：停机时先停止键，再关闭电源开关，清洁设备及现场！。

试验检测仪器设备操作规程作业指导书1. 引言本文档旨在指导试验检测仪器设备的操作规程，以确保设备的安全操作并获得准确的测试结果。

本指导书适用于所有试验检测仪器设备的操作人员，包括设备使用者、维护人员以及管理人员。

遵守本指导书所述的操作规程，可以有效减少操作风险，提高工作效率和数据质量。

2. 设备准备在使用试验检测仪器设备之前，操作人员需进行以下准备工作：2.1 确保设备正常工作•检查设备是否正常供电。

•检查设备的外观是否完好，如有破损应及时报修。

•检查设备的相关传感器、测量元件、电缆等是否连接良好。

2.2 确保环境适宜•检查试验检测仪器设备所处的环境是否符合要求，包括温度、湿度、无尘等要求。

•需要特殊场地的操作，如高温试验、低温试验等，需提早准备好相应的试验场地。

2.3 功能设置•根据实际需求，设置仪器设备的相关功能参数，如采样频率、测量范围等。

2.4 安全措施•戴上适当的个人防护装备，如安全眼镜、工作手套等。

•确保操作区域的安全，避免人员靠近设备。

•熟悉设备的应急停止按钮位置，并能及时使用。

•根据实际情况制定紧急事故处理预案，并进行相应演练。

3. 设备操作在进行试验检测仪器设备操作过程中，操作人员需遵循以下规程：3.1 正确启动设备•请按照设备启动顺序按步骤操作，确保设备正常启动。

•启动过程中如有异常情况或报警提示，请立即停止操作并寻找原因解决。

3.2 正确使用设备•操作人员需熟悉设备的主要功能和操作界面，避免误操作。

•操作人员应按照设备的使用手册对设备进行正确的操作和调试，确保测试数据准确可靠。

3.3 数据采集和记录•根据实验要求，设备操作人员应正确设置数据采集的参数，如采样频率、采集时长等。

•操作人员需及时记录试验数据，并做好数据标注和归档工作。

3.4 试验结束和设备关闭•试验结束后，操作人员应按照设备关闭的顺序进行操作，确保设备正常关闭。

•关闭设备时，应断开电源，清理和整理设备周围环境。
