钢结构大工14秋《钢结构》在线作业1一,单选题1. 在《钢结构设计规范》中，屈服强度、伸长率和（）三项力学性能，是作为材料合格保证的指标。

A. 断面收缩率B. 抗拉强度C. 抗压强度D. 冷弯性能?正确答案：B2. 进行钢结构的疲劳计算时，采用循环荷载的（）。

A. 设计值B. 标准值C. 频遇值D. 准永久值?正确答案：B3. 对于承载力极限状态，应采用荷载效应的（）进行设计。

A. 标准组合B. 基本组合C. 频遇组合D. 准永久值组合?正确答案：B4. 下列哪一项不属于结构上的作用（）。

A. 荷载B. 温度变化C. 支座沉降D. 内力?正确答案：D5. 钢结构中随着含碳量的增加，下列性能变化叙述不正确的是（）。

A. 塑性降低B. 冷弯性能提高C. 冲击韧性降低D. 焊接性能降低?正确答案：B二,判断题1. 引弧（出）板的材质应与母材相同，坡口形式应与焊缝相同。

A. 错误B. 正确?正确答案：B2. 根据结构或构件能否满足预定功能要求，结构的极限状态可分为承载能力极限状态和正常使用极限状态。

A. 错误B. 正确?正确答案：B3. 可靠度定义为结构在规定的时间内、规定的条件下完成预定功能（安全性、适用性、耐久性）的能力。

A. 错误B. 正确?正确答案：A4. 我国现行设计规范采用的结构设计方法是总安全系数法。

A. 错误B. 正确?正确答案：A5. 焊接结构对裂纹敏感，在低温下易出现脆裂。

A. 错误B. 正确?正确答案：B6. 结构的极限状态是指满足某项功能要求的临界状态。

A. 错误B. 正确?正确答案：B7. 平焊施焊条件最差，焊缝质量不易保证，应从设计构造上尽量避免。

A. 错误B. 正确?正确答案：A8. 在《钢结构设计规范》中，屈服强度、抗拉强度和伸长率三项力学性能是作为材料合格保证的指标。

A. 错误B. 正确?正确答案：B9. 脆性破坏后断口呈纤维状，色泽发暗，而塑性破坏后断口较平齐，呈有光泽的晶粒状。

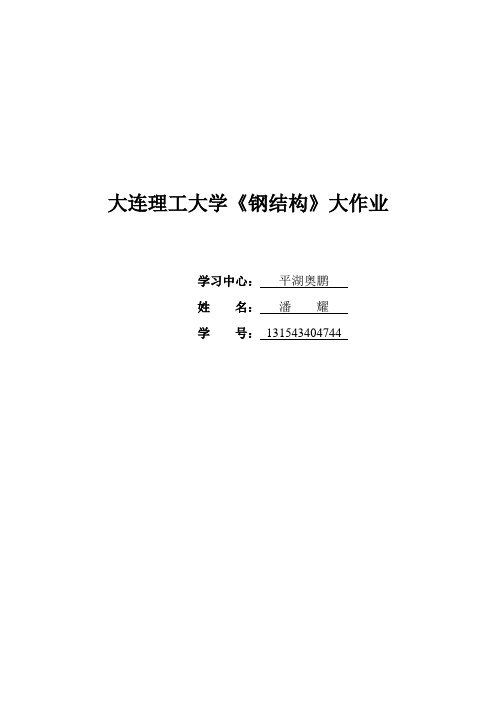

大连理工大学《钢结构》大作业学习中心：平湖奥鹏姓名：潘耀学号：131543404744大工14春《钢结构》大作业题目一：（必答的题目）对接焊缝连接。

某承受轴心拉力的钢材，采用Q235钢，宽度mm b 200=，如图所示。

钢板所受轴心拉力设计值为kN N 492=。

钢板上有一垂直于钢板轴线的对接焊缝，焊条为43E 型，手工焊。

取V 形坡口焊缝。

采用无垫板的单面施焊的对接焊缝，焊缝质量为三级，不用引弧板和引出板施焊。

要求：该钢板所需的厚度t 。

解：轴力作用下，钢板最小厚度应满足：t ww t l f N ≥，三级E43焊条w t f 为母材的85%，假设板厚mm 16t ≤，则w t f =0.85X215=185N/mm 2不用引弧板和引出板施焊，计算长度w l =b=200mm则t ≥mm 3.13200185104923=⨯⨯，即板厚≤mm 3.13mm 16t ≤显然t ＞16mm 亦满足，即t ≥13.3mm题目三：轴心受压柱整体稳定和局部稳定验算验算下图所示的轴心受压柱的整体稳定性和局部稳定性能否满足要求。

已知轴向荷载设计值为1500N kN =，Q235B 级钢2215/f N mm =，截面绕x 轴为b 类截面，绕y 轴为c 类截面，轴心压杆稳定系数ϕ可查下表。

148⨯14⨯解：已知N=1500KN,对强轴m l m l oy ox 3,6==对弱轴,2215/f N mm =截面特性：cm i cm I cm i cm I cm A y y x x 38.5902604,260425212141.10909754,97542.13252258.0121908.0254.1252434232===⨯⨯====⨯⨯+⨯⨯==⨯+⨯⨯= 柱的长细比：8.5538.53006.5741.10600x ======y yy x x i l i l λλ 整体稳定验算：查表得741.0820.0y x ==ψψ，()223/2159.2241090741.0101500mm N f AN==⨯⨯⨯= ψ，不满足；局部稳定验算：翼缘宽厚比 58.158.551.01064.814121t b =⨯+==腹板高厚比 90.528.555.02525.318250=⨯+== t h ，满足要求题目五：角焊缝的焊脚尺寸都有哪些要求？（主要考虑焊脚的最小和最大尺寸） （1)最大焊脚尺寸为了避免烧穿较薄的焊件，减少焊接应力和焊接变形，且扩大热影响区，角焊缝的焊脚尺寸不宜太大。

大工14秋《建筑制图》课程大作业注意：以下四个题目中有两个题目需要回答，题目一是必答的题目，其余三个题目中任选一道题进行回答。

题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？什么是建筑平面图，有什么作用？建筑平面图的外部尺寸通常要标注几道，分别标注哪些内容？题目二：画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目三： 画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A 面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD 绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目四： 画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A 面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

作业格式及提交要求1、作业格式：必须是word文档，三视图的图片粘贴到文档中。

2、作业封面：见下页，同学们需要填写清楚个人信息。

3、作业正文：正文字体统一采用宋体、小四。

在文档中标清所选择的题目编号和答案，将该文件保存。

注意，同学们需保证所绘制三视图的图片能够在文档中正常显示，以免影响作业成绩。

4、作业提交：以附件形式上交离线作业（附件的大小限制在10M以内）。

选择已完成的作业（word文档，不许压缩），点提交即可。

大工14秋《建筑制图》课程大作业注意：以下四个题目中有两个题目需要回答，题目一是必答的题目，其余三个题目中任选一道题进行回答。

题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？什么是建筑平面图，有什么作用？建筑平面图的外部尺寸通常要标注几道，分别标注哪些内容？题目二：画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目三：画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A 面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD 绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目四： 画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A 面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD 绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

作业格式及提交要求1、作业格式：必须是word文档，三视图的图片粘贴到文档中。

2、作业封面：见下页，同学们需要填写清楚个人信息。

3、作业正文：正文字体统一采用宋体、小四。

在文档中标清所选择的题目编号和答案，将该文件保存。

注意，同学们需保证所绘制三视图的图片能够在文档中正常显示，以免影响作业成绩。

4、作业提交：以附件形式上交离线作业（附件的大小限制在10M以内）。

选择已完成的作业（word文档，不许压缩），点提交即可。

大连理工大学《钢结构》大作业学习中心： 江苏扬州宝应奥鹏学习中心[17]VIP 姓 名： 王晶晶 学 号： 131138403431题目一：对接焊缝连接。

某承受轴心拉力的钢材，采用Q235钢，宽度mm b 200=，如图所示。

钢板所受轴心拉力设计值为kN N 492=。

钢板上有一垂直于钢板轴线的对接焊缝，焊条为43E 型，手工焊。

取V 形坡口焊缝。

采用无垫板的单面施焊的对接焊缝，焊缝质量为三级，不用引弧板和引出板施焊。

要求：该钢板所需的厚度t 。

解：轴力作用下，钢板最小厚度应满足：t ww t l f N ≥，三级E43焊条为母材的85%，假设板厚mm 16t ≤，则=0.85X215=185N/mm 2不用引弧板和引出板施焊，计算长度=b=200mm则t ≥mm 3.13200185104923=⨯⨯，即板厚≤mm 3.13显然t ＞16mm 亦满足，即t ≥13.3mm题目三：轴心受压柱整体稳定和局部稳定验算w t f w t f w l mm 16t ≤验算下图所示的轴心受压柱的整体稳定性和局部稳定性能否满足要求。

已知轴向荷载设计值为1500N kN =，Q235B 级钢2215/f N mm =，截面绕x 轴为b 类截面，绕y 轴为c 类截面，轴心压杆稳定系数ϕ可查下表。

148⨯14⨯解：已知N=1500KN,对强轴m l m l oy ox 3,6==对弱轴,2215/f N mm =截面特性：cm i cm I cm i cm I cm A y y x x 38.5902604,260425212141.10909754,97542.13252258.0121908.0254.1252434232===⨯⨯====⨯⨯+⨯⨯==⨯+⨯⨯= 柱的长细比：8.5538.53006.5741.10600x ======y yy x x i l i l λλ 整体稳定验算：查表得741.0820.0y x ==ψψ， ()223/2159.2241090741.0101500mm N f AN==⨯⨯⨯= ψ，不满足；局部稳定验算：翼缘宽厚比 58.158.551.01064.814121t b =⨯+==腹板高厚比 90.528.555.02525.318250=⨯+== t h ，满足要求题目四：什么是结构的极限状态？结构的极限状态分为几类？其含义各是什么？解：1.整个结构或结构的一部分超过某一特定的状态就不能满足设计规定的某一功能要求，此特定的状态称为结构的极限状态。

大工14秋《建筑制图》课程大作业注意：以下四个题目中有两个题目需要回答，题目一是必答的题目, 其余三个题目中任选一道题进行回答。

题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？什么是建筑平面图，有什么作用？建筑平面图的外部尺寸通常要标注几道，分别标注哪些内容？题目二：画出下面形体的三视图。

a1_aAa -绘图要求:（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交O题目三：画出下面形体的三视图绘图要求:(1)投影方向：以垂直于A面的方向进行投影，得到正面投影图(2)要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

(3)不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交OO绘图要求：(1)投影方向：以垂直于A面的方向进行投影，得到正面投影图(2)要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分, 可按大致比例绘制(3)不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提作业格式及提交要求1、作业格式：必须是word文档，三视图的图片粘贴到文档中。

2、作业封面：见下页，同学们需要填写清楚个人信息。

3、作业正文：正文字体统一采用宋体、小四。

在文档中标清所选择的题目编号和答案，将该文件保存。

注意，同学们需保证所绘制三视图的图片能够在文档中正常显示，以免影响作业成绩。

4、作业提交：以附件形式上交离线作业(附件的大小限制在10M以内)。

选择已完成的作业(word文档，不许压缩)，点提交即可。

大连理工大学《工程抗震》大作业学习中心：新疆乌鲁木齐奥鹏学习中心[16]*名：***学号： ************题目二：地基液化指数计算。

某7层住宅楼采用天然地基，基础埋深在地面下2m，地震设防烈度为7度，设计基本地震加速度值为0.1g，设计地震分组为第一组，场地典型地层条件如下表所示，拟建场地地下水深度为1.00m。

试根据《建筑抗震设计规范》计算场地的液化指数。

答：根据《建筑抗震设计规范》（GB50011-2011）计算据4.3.3条，4.3.4条：第2层和第4层可判为不液化，N0=6.0，判别深度为15m。

/3Ncr=N0[0.9+0.1(ds-dw)] pc4.0m处：Ncr=6[0.9+0.1(4.0-1.0)]3/3 =7.25.5m处：Ncr=6[0.9+0.1(5.5-1.0)]3/3 =8.1液化点为4.0m和5.5m两点，土层及其权函数关系如下：4.0m保准贯入点代表的土层范围为3.0m至（4+5.5）/2=4.75m5.5m保准贯入点代表的土层范围为4.75m至7.0m，根据4.3.5条规定：液化指数I LE为：I LE=∑（1-Ni/Ncri）diWi=(1-5/7.5)*1.75*10+(1-7/8.1)*0.25*10+(1-7/8.1)*1*9.5=6.98题目三：什么是抗震概念设计？包括哪些方面？答：建筑抗震概念设计是根据地震灾害和工程经验等所形成的基本设计原则和设计思想，进行建筑和结构总体布置并确定细部构造的过程，是一种基于震害经验建立的抗震基本设计原则和思想。

指根据地震灾害和工程经验等所形成的基本设计原则和设计思想，进行建筑和结构的总体布置并确定细部构造的过程。

注意场地选择和地基基础设计，把握建筑结构的规则性，选择合理抗震结构体系，合理利用结构延性。

实际工程中经常有各种各样的无法计算的情况，远非规范条文所能套用的。

必须有个人进行概念分析。

以结构力学，结构实验为依据判断处实际的受力状况。

大连理工大学《钢结构》大作业学习中心：姓名：学号：题目一： （必答的题目）螺栓连接的承载力。

试设计一C 级普通螺栓的搭接接头，如图所示。

作用力设计值为kN F 230=，心距mm e 300=。

材料Q235-A 钢。

506×100=6005050454510解：试选M20螺栓，d0=21.5mm ，纵向排列，采用比中距最小容许距离3d0稍大的尺寸，以增长力臂。

单个受剪螺栓的抗剪和承压承载力设计值：单个承载力设计值：题目二：拉弯构件计算。

下图为直接承受动力荷载的拉弯构件，荷载设计值kN F 14=（含构件自重），拉力设计值kN N 160=，钢材为235Q ，2∟780100⨯⨯（244mm 2460mm 10246=⨯=A I x ，），试验算该构件的强度和刚度？x102∟100×80×780803070解：M ＝1/4FI=14×2.8/4=9.8kNm Y x1=1.05 Y x2=1.2 强度：N/A+M/=160×1000/2460+9.8×1000000×30/(1.05×246×10000)＝178.9N/mm 2刚度：N/A-M/=160×1000/2460-9.8×1000000×70/(1.2×246×10000)＝-167.3N/mm 2题目五：什么是疲劳破坏？它与塑性破坏、脆性破坏相比有什么特点？答：在方向大小周期性变化的力的作用下，经过一定时间后钢材发生突然断裂的现象，称为疲劳破坏。

疲劳破坏的特点主要有三点：1.力为周期性变化的力；2.力不一定很大；3.断裂很突然，没预兆。

塑性破坏是由于变形过大，超过了材料或构件可能的变形能力而产生的，仅在构件的应力达到了钢材的抗拉强度 后才发生。

塑性破坏前，总有较大的塑性变形发生，且变形持续的时间较长，很容易及时发现而采取措施予以补救，不致引起严重后果。

大工14秋《钢结构》在线作业2答案钢结构大工14秋《钢结构》在线作业2单选题：1.格构式轴心受压构件的斜撑条一般采用单角钢截面形式，与构件肢件单轴连接缀条截面按（）设计。

答案：B.轴心受压构件解析：斜撑条的截面形式应与轴心受压构件相同。

2.实际轴心受压构件临界力低于理想轴心受压构件临界力的主要原因有初弯曲和（）；而且（）对轴心受压构件临界力的影响是最主要的。

答案：B.残余应力；残余应力解析：初弯曲和残余应力是实际轴心受压构件临界力低于理想轴心受压构件临界力的主要原因，而残余应力对轴心受压构件临界力的影响最主要。

3.减少焊接残余应力和残余变形的方法中，以下有一项是错误的，它是（）。

答案：C.保证从一侧向另一侧连续施焊解析：应该是保证从一侧向另一侧交替施焊。

4.轴心受压构件的稳定承载力以构件的（）为极限状态。

答案：C.临界应力解析：轴心受压构件的稳定承载力以构件的临界应力为极限状态。

5.计算格构式压杆绕虚轴弯曲的整体稳定性时，采用的长细比应为（）。

答案：C.换算长细比解析：计算格构式压杆绕虚轴弯曲的整体稳定性时，采用的长细比应为换算长细比。

判断题：1.轴心受压构件的承载力极限状态中稳定承载力以钢材的屈服强度为极限状态。

答案：错误解析：稳定承载力以构件的临界应力为极限状态。

2.轴压构件长度较大，或所受的荷载较小时，为了节约钢材，常常采用格构式截面。

答案：正确解析：格构式截面可以减少钢材的使用量。

3.梁的整体稳定及刚度都属于正常使用极限状态。

答案：错误解析：整体稳定属于极限状态，刚度属于正常使用状态。

4.平板式柱脚属于刚接柱脚的一种。

答案：错误解析：平板式柱脚属于柔性接头。

5.在梁的抗剪强度计算公式中，S表示的是计算剪应力处以上净截面对中和轴的面积矩。

答案：错误解析：S表示的是计算剪应力处以下净截面对中和轴的面积矩。

6.实腹式轴压构件局部稳定计算中，翼缘板的悬伸部分视为三边简支，一边自由，两对边均匀受压板。
