直齿圆柱铣刀铣削运动和结构分析

铣刀的种类和结构特点铣刀的种类很多(大部分已经标准化)，其分类方法也很多，下面是几种通常的分类方法和常用的铣刀。

按铣刀切削部分的材料分类：高速钢铣刀、硬质合金铣刀、特殊材料刀具、涂层刀具等。

高速钢铣刀有整体的和镶齿的两种一般形状较复杂的铣刀都是整体高速钢铣刀．硬质合金铣刀、陶瓷刀具以及超硬材料刀具大多数不是整体的，将硬质合金刀片以焊接或机械夹固的方式镶装在铣刀刀体上，如硬质合金立铣刀、三面刃铣刀等。

按铣刀的刀齿结合方式分类：整体铣刀、镶齿铣刀及特殊形式铣刀等。

整体铣刀是指铣刀的切削部分，装夹部分及刀体成一整体。

这类铣刀可用高速钢整料制成，也可用高速钢制造切削部分，用结构钢制造刀体部分，然而焊接成一整体，直径不大的立铣刀、三面刃铣刀、锯片铣刀都采用这种结构．镶齿铣刀可分为焊接式和机夹式。

机夹式根据刀体结构不同，可分为可转位和不转位。

不转位的如高速钢镶齿铣刀的刀体用结构钢，刀齿是高速钢，刀体和刀齿利用尖齿形槽镶嵌在—起。

直径较大的三面刃高速钢铣刀和高速钢套式面铣刀，一般都采用这种结构。

可转位铣刀是用机械夹固的方式把硬质合金刀片或其它刀具材料安装在刀体上，因而保持了刀片的原有性能。

刀刃磨损后，可将刀片转过一个位置继续使用。

这种刀具节省了材料，节省了刃磨时间，提高了生产效率。

特殊型式铣刀有复合刀具、可逆攻螺纹刀具等等。

按刀齿齿背的形式分类：（见图1-4-3）尖齿铣刀、铲齿铣刀。

尖齿铣刀的刀齿截面上，齿背是由直线或折线组成，如图1-4-3（b）所示。

这类铣刀齿刃锋利，刃磨方便，制造比较容易，生产中常用的二面刃铣刀、圆柱铣刀等都是尖齿铣刀。

铲齿铣刀的刀齿截面上，齿背是阿基米德螺线，齿背必须在铲齿机床上铲出。

如图1-4-3（a）所示。

这类铣刀刃磨后，只要前角不变，齿形也不变。

由于铲齿铣刀前角小，因此切削性能差。

成形铣刀为了保证刃磨后齿形不变，一般都采用铲齿结构。

图1-4-3 铣刀刀齿的结构形式(a) 铲齿铣刀的刀背截面(b)尖齿铣刀的刀背截面按铣刀的安装方式分类：带孔铣刀、带柄铣刀。

铣刀有哪些种类？数控铣刀有哪些类型？铣刀是用于铣削加工的、具有一个或多个刀齿的旋转刀具。

主要用于金属模具、机床零部件、各种电子机器零部件等精密加工的消耗性切削工具（主要用于仿形铣削、靠模铣、端面铣削等）。

工作时各刀齿依次间歇地切去工件的余量。

铣刀主要用于在铣床上加工平面、台阶、沟槽、成形表面和切断工件等。

铣刀常见有两种材料：高速钢，硬质合金。

后者相对前者硬度高，切削力强，可提高转速和进给率，提高生产率，让刀不明显，并加工不锈钢/钛合金等难加工材料，但是成本更高，而且在切削力快速交变的情况下容易断刀。

铣刀有哪些种类？铣刀有哪些规格？你知道铣刀有哪些?你知道铣刀有哪些类型吗? 铣刀有哪些种类？1. 平铣刀：平铣刀为卧式铣床上加工平面最常用之刀具，平铣刀为圆盘型或圆柱型，外圆周上有刀齿，用于铣削与刀轴平行之平面，平铣刀的刀刃有直刃形，与螺旋刃形，一般以螺旋刃形较常用。

直齿刀刃宽度在20mm以下，因其刀刃多，切屑槽小，仅适于轻铣削及硬质材料的铣削。

而刀宽超过20mm以上时通常制成螺旋齿，以降低剪切力，防止铣削时产生的震动，其刀刃数少，有较大之切屑槽，适于重铣削及软质材料之铣削。

2. 侧铣刀：侧铣刀的外形与直刃形平面铣刀类似，除具备平铣刀的形状和功用外，侧面亦有刀刃，可同时铣削工作物的平面与侧面。

依刀刃形状可分为直齿、螺旋齿及交错齿三种形式，交错齿侧铣刀铣切时应力可相互抵销，减少震动，铣削效率较好，适合重铣削。

3. 锯割铣刀：此种铣刀类似平铣刀或侧铣刀，但其厚度甚薄(6mm以下)，且没有侧刀齿，其两边均准确磨光并向中心逐渐磨薄，使其铣切时有适当的间隙，而不会产生摩擦，用于铣切窄槽及锯割材料。

4. 面铣刀：面铣刀系一圆盘状台形本体的周围及侧面具有刀刃的铣刀，此种铣刀主要铣削较大的平面，铣刀刀面宽大，铣刀本体一般以工具钢制成，在嵌入高速钢或碳化物刀刃。

5. 端铣刀：此类铣刀在圆周面及端面均有刀刃，用以铣削平面、端面、肩角及沟槽。

三、铣削加工与刀具铣削是广泛使用的切削加工方法之一，它适用于加工平面、阶台面、沟槽、成形表面以及切断等。

铣刀的每一个刀齿都相当于一把车刀，它的切削基本规律与车削相似，但铣削是断续切削，切削厚度和切削面积随时在变化，所以铣削过程具有一些特殊规律。

以圆柱铣刀和面铣刀为例，介绍铣刀的几何参数和铣削过程特点，分析常用尖齿铣刀的结构特点、应用范围，为掌握常用标准铣刀的合理选用打下初步基础。

1. 铣刀的类型和几何参数（1）铣刀的类型铣刀是刀齿分布在旋转表面上或端面上的多刃刀具。

按刀齿齿背形状可分为尖齿铣刀和铲齿铣刀。

尖齿铣刀与铲齿铣刀相比，具有加工表面质量好，耐用度髙，切削效率髙等优点，因此得到广泛的使用。

铲齿铣刀沿前刀面可以重磨，重磨后铣刀刃形能保持不变，当铣刀具有复杂刃形时，铣刀制造容易、重磨简单，主要用于加工成形表面。

（2）铣刀的几何参数以圆柱铣刀和面铣刀为例来分析铣刀的几何参数。

铣削时，铣刀旋转是主运动，工件与铣刀沿进给方向相对运动是进给运动。

铣刀的主剖面标注坐标系由pr 、ps和p三平面组成：基面pr是过切削刃上的选定点且包含铣刀轴线的平面，即垂直于主运动速度方向的平面；切削平面ps是过切削刃上选定点与切削刃相切且垂直于基面的平面；主剖面p是通过切削刃上选定点，同时垂直于基面与切削平面的平面。

圆柱铣刀的主剖面p0与进给剖面pf；切削平面ps与切深剖面pp相互重合。

铣刀的主剖面p亦即为铣刀的端平面。

由于设计和制造的需要，铣刀的标注几何角度除规定在主剖面系外，还分别规定法剖面系和进给切深剖面系。

2）铣刀的几何角度车刀几何角度的定义也适用于铣刀。

①圆柱铣刀的几何角度圆柱铣刀的主剖面和进给剖面相重合，所以前角γ0和后角a分别等于进给前角γf和进给后角αf ，图纸上应标注γn和a。

主剖面、法剖面之间前角、后角关系可用下式换算：ββγγc o sc o satgatgtgtgnn==……………………4-13 4-14式中：β－螺旋角，相当于车刀上的刃倾角λs。

铣削加工与锯切加工工艺的切削力分析铣削的加工方式有顺铣和逆铣两种加工方式。

逆铣是刀具旋转方向与进给走刀方向相反，顺铣则是刀具旋转方向与进给走刀方向相同，按ISO3003/I标准规定，所有切削运动方向U与速度方向Uf均以刀具相对工件为准，当U与Uf间的夹角φ＜90°为逆铣如下图a，而φ＞90°为顺铣如下图b顺铣的平均切削厚度较大，切削时刀尖切入工件时的切削深度最大，切屑由厚变薄，切削变形小，可减少切削功率的消耗，由于φ＞90°垂直铣削分力把工件压向工作台，铣削比较平稳，加工出的表面粗糙度较高。

因此刀具的耐用度也高。

但顺铣加工表面较硬的工件时，刀尖扎入工件时（刀具刀尖强度最低），刀尖的寿命较低。

因加工高温合金材料时，工件表面的加工表面硬化比较严重，因此在加工高温合金材料时往往建议进行逆铣加工。

逆铣时，刀尖从零开始切入工件，切屑由薄变厚，由于开始加工时，切削深度为零，刀尖切入点工件材料处的金属表面首先产生压缩变形，因此容易产生打滑现象，使得刀尖后面与工件接触产生磨损，刀尖扎入工件厚，切削深度由小变大切削阻力也会急剧变大，从而造成逆铣的切削力比顺铣的切削力大（据统计大约切削力大3倍左右）。

铣削切削力分析（因要与锯切切削力对比按直齿圆柱铣刀）：切削深度ap在直齿圆柱铣削时等于切削宽度aw，因铣刀在加工过程中有多个齿同时工作，因此切削总宽度（总深度）为：---(1)π带入切削力理论公式得到：（N）---（2）考虑高速加工时，刀具切削力下降的问题，所以上述切削力根据加工铝合金（铜合金）时的切削系数和指数得出如下公式：（）（N） ---（3）Fz-主切削力（N）Ap-切削深度（mm）Ae-切削宽度（mm）Af-吃刀深度（mm）Z-参与加工齿数D0-刀盘直径（mm）铣削功率： kw ---（4）u-切削速度m/s锯切加工切削力分析：锯切的主运动是带锯条的直线移动，进给运动为带锯条扎入工件表面的运动。

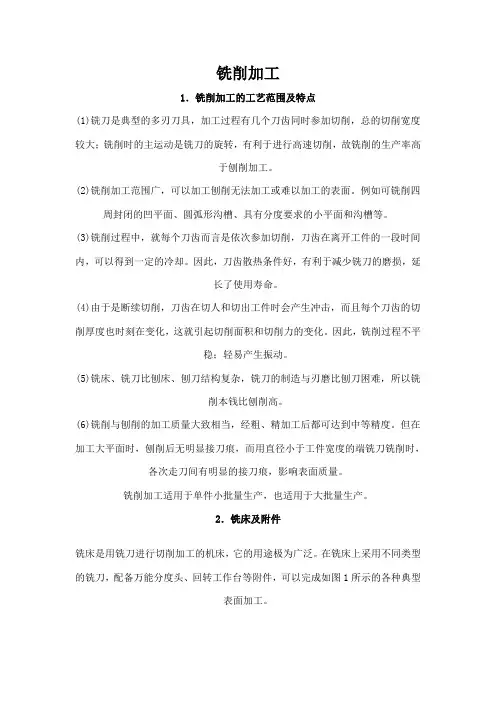

铣削加工1．铣削加工的工艺范围及特点(1)铣刀是典型的多刃刀具，加工过程有几个刀齿同时参加切削，总的切削宽度较大；铣削时的主运动是铣刀的旋转，有利于进行高速切削，故铣削的生产率高于刨削加工。

(2)铣削加工范围广，可以加工刨削无法加工或难以加工的表面。

例如可铣削四周封闭的凹平面、圆弧形沟槽、具有分度要求的小平面和沟槽等。

(3)铣削过程中，就每个刀齿而言是依次参加切削，刀齿在离开工件的一段时间内，可以得到一定的冷却。

因此，刀齿散热条件好，有利于减少铣刀的磨损，延长了使用寿命。

(4)由于是断续切削，刀齿在切人和切出工件时会产生冲击，而且每个刀齿的切削厚度也时刻在变化，这就引起切削面积和切削力的变化。

因此，铣削过程不平稳；轻易产生振动。

(5)铣床、铣刀比刨床、刨刀结构复杂，铣刀的制造与刃磨比刨刀困难，所以铣削本钱比刨削高。

(6)铣削与刨削的加工质量大致相当，经粗、精加工后都可达到中等精度。

但在加工大平面时，刨削后无明显接刀痕，而用直径小于工件宽度的端铣刀铣削时，各次走刀间有明显的接刀痕，影响表面质量。

铣削加工适用于单件小批量生产，也适用于大批量生产。

2．铣床及附件铣床是用铣刀进行切削加工的机床，它的用途极为广泛。

在铣床上采用不同类型的铣刀，配备万能分度头、回转工作台等附件，可以完成如图1所示的各种典型表面加工。

图1 铣削的典型加工方法铣床工作时的主运动是主轴部件带动铣刀的旋转运动，进给运动是由工作台在三个互相垂直方向的直线运动来实现的。

由于铣床上使用的是多齿刀具，切削过程中存在冲击和振动，这就要求铣床在结构上应具有较高的静刚度和动刚度。

铣床的类型很多，主要类型有卧式升降台铣床、立式升降台铣床、工作台不升降铣床、龙门铣床、工具铣床；此外，还有仿形铣床、仪表铣床和各种专门化铣床(如键槽铣床、曲轴铣床)等。

随着机床数控技术的发展，数控铣床、镗铣加工中心的应用也越来越普遍。

(1)万能卧式升降台铣床万能卧式升降台铣床是指主轴轴线呈水平安置的，工作台可以作纵向、横向和垂直运动，并可在水平平面内调整一定角度的铣床。

铣刀种类及规格含图)————————————————————————————————作者：————————————————————————————————日期：铣刀种类及其规格铣刀,是用于铣削加工的、具有一个或多个刀齿的旋转刀具。

工作时各刀齿依次间歇地切去工件的余量。

铣刀主要用于在铣床上加工平面、台阶、沟槽、成形表面和切断工件等。

种类铣刀按用途区分有多种常用的型式。

①圆柱形铣刀:用于卧式铣床上加工平面。

刀齿分布在铣刀的圆周上,按齿形分为直齿和螺旋齿两种。

按齿数分粗齿和细齿两种。

螺旋齿粗齿铣刀齿数少,刀齿强度高,容屑空间大,适用于粗加工;细齿铣刀适用于精加工。

②面铣刀:用于立式铣床、端面铣床或龙门铣床上加工平面端面和圆周上均有刀齿也有粗齿和细齿之分。

其结构有整体式、镶齿式和可转位式3种。

③立铣刀:用于加工沟槽和台阶面等,刀齿在圆周和端面上,工作时不能沿轴向进给。

当立铣刀上有通过中心的端齿时可轴向进给。

④三面刃铣刀:用于加工各种沟槽和台阶面其两侧面和圆周上均有刀齿。

⑤角度铣刀:用于铣削成一定角度的沟槽,有单角和双角铣刀两种。

⑥锯片铣刀:用于加工深槽和切断工件,其圆周上有较多的刀齿。

为了减少铣切时的摩擦刀齿两侧有15′~1°的副偏角。

此外还有键槽铣刀、燕尾槽铣刀、T形槽铣刀和各种成形铣刀等。

铣刀的结构分为4种。

①整体式:刀体和刀齿制成一体。

②整体焊齿式:刀齿用硬质合金或其他耐磨刀具材料制成并钎焊在刀体上。

③镶齿式:刀齿用机械夹固的方法紧固在刀体上。

这种可换的刀齿可以是整体刀具材料的刀头也可以是焊接刀具材料的刀头。

刀头装在刀体上刃磨的铣刀称为体内刃磨式;刀头在夹具上单独刃磨的称为体外刃磨式。

④可转位式(见可转位刀具):这种结构已广泛用于面铣刀、立铣刀和三面刃铣刀等。

直柄立铣刀规格表直柄立铣刀规格刃部长度全长规格刃部长度全长2 7 40 1/8 3/8 2—5/163 8 40 3/16 1/2 2—5/164 11 43 1/4 5/8 2—7/165 12 47 5/16 3/4 2—1/26 13 57 3/8 3/4 2—1/28 19 63 7/16 1 2—11/1610 22 72 1/2 1—1/4 3—1/412 26 82 9/16 1—3/8 3—3/814 26 82 5/8 1—5/8 3—3/416 32 90 11/16 1—5/8 3—3/418 32 90 7/8 1—7/8 4—1/820 38 100 1 2 4—1/2产品名称产品规格产品材料锯片铣刀Ф60—Ф200 高速工具钢切口铣刀Ф40—Ф80 高速工具钢直齿三面刃铣刀Ф50—Ф130 高速工具钢齿轮滚刀M1—M10高速工具钢高速工具钢直柄键槽铣刀规格Ф2—Ф20 锥柄立铣刀规格Ф14—Ф50 椎柄键槽铣刀规格Ф14—Ф50规格刃部长度全长规格刃部长全长莫氏椎柄号规格刃部长全长莫氏椎柄号2 4 35 14 26 111 2 14 24 110 23 5 35 16 32 117 2 16 28 115 24 7 35 18 32 117 2 18 32 120 25 8 40 20 38 123 2 20 36 125 26 10 45 22 38 140 3 22 36 125 28 14 50 25 45 147 3 24 40 145 310 18 60 28 45 147 3 25 40 145 312 22 65 30 45 147 3 28 45 150 314 24 70 32 53 178 4 32 50 155 316 28 75 35 53 178 4 36 55 185 418 32 80 36 53 178 4 40 60 190 420 36 85 40 63 188 4 45 65 195 445 63 188 4 50 65 195 450 75 200 4。

齿轮的生产过程一．齿轮的主要加工面1.齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准孔、切齿加工时的安装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。

2．齿轮的材料和毛坯常用的齿轮材料有15 钢、 45 钢等碳素结构钢；速度高、受力大、精度高的齿轮常用合金结构钢，如20Cr， 40Cr， 38CrMoAl，20CrMnTiA等。

齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素，常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。

二、直齿圆柱齿轮的主要技术要求，1．齿轮精度和齿侧间隙GBl0095 《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12 个精度等级。

其中， 1～2 级为超精密等级； 3— 5 级为高精度等级； 6～8 级为中等精度等级； 9～12 级为低精度等级。

用切齿工艺方法加工、机械中普遍应用的等级为7 级。

按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差分为三个公差组 ( 表 13—4) 。

根据齿轮使用要求不同，各公差组可以选用不同的精度等级。

齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离 ( 即法向侧隙 ) ，侧隙用以保证齿轮副的正常工作。

加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。

2．齿轮基准表面的精度齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精度。

因此GBl0095 附录中对齿坯公差作了相应规定。

对于精度等级为 6～8 级的齿轮，带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7 ，用作测量基准的齿顶圆直径公差为IT8 ；基准面的径向和端面圆跳动公差，在 11-22 μm之间 ( 分度圆直径不大于 400mm的中小齿轮 ) 。

3．表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定的影响。

6～8 级精度的齿轮，齿面表面粗糙度 Ra 值一般为 0．8—3．2μ m，基准孔为 0．8—1．6 μm，基准轴颈为 0．4—1．6μm，基准端面为 1．6～ 3． 2μ m，齿顶圆柱面为 3．2μm。

任务2 掌握齿轮加工方法一、齿形的铣削加工铣削加工是用成形法加工齿轮齿形的一种方法，这种方法简单，但生产率不高，加工精度较低〔9～11级〕，齿面外表粗糙度数值较大〔～〕，适用于单件小批生产。

〔一〕工作原理一般在普通卧式铣床或立式铣床上用成形法加工齿轮，此时铣刀的旋转是主运动，被切齿的毛坯随工作台作纵向进给运动。

当一个齿槽切好后利用分度头进行分度，再依次加工另一个齿槽，直到切完所有齿槽为止，如图7-9所示。

-齿轮滚刀 2-工件图7-9齿形的铣削加工图7-10 用滚刀加工齿轮〔二〕铣削过程以m =3mm ，=24直齿圆柱齿轮为例，其铣削过程如下。

1．铣刀的选定。

m =3mm ，=24，按表7-1对应的所铣齿轮齿数21~25，应选用4号铣刀。

2．分度头计算。

按简单分度法计算分度头手柄的转数n ：n = z40=2440=12416即铣完一齿后，分度头手柄摇一圈，再在24的孔圈上转过16个孔距3．工件的装夹与校正。

加工直齿圆柱齿轮时，应配制相应的心轴，将工件锁紧在心轴上后，用分度头夹紧心轴一端，尾座顶尖顶另一端。

夹紧后应对工件进行以下校正：①校正工件的径向和端面的圆跳动；②校正分度头和尾座顶尖的等高；③校正工件对铣床导轨的平行。

4．对刀及背吃刀量的控制。

刀具对正工件中心一般采用切痕法。

即将铣刀转动后，先升高工作台使齿坯接近铣刀，再横向来回移开工作台让铣刀圆周切削刃轻擦工件顶部，擦出椭圆形刀痕，接着调整铣刀廓形对称线对准椭圆中心即可。

背吃刀量应按2.25m计算。

即×3=6.75mm。

为了保证齿面的外表粗糙度，应分粗、精铣两次进行。

一般粗铣后要留~2mm再精铣。

本例中可先铣去~5mm，再对好齿轮所要求的尺寸铣第二刀。

用成形法可加工直齿圆柱齿轮、斜齿圆柱齿轮、锥齿轮等。

二、齿形的滚齿加工滚齿是在滚齿机上用与被切齿轮同模数的齿轮滚刀来加工齿轮，如图7-11所示。

〔一〕工作原理滚齿是利用齿轮与齿条啮合原理来加工齿轮的。

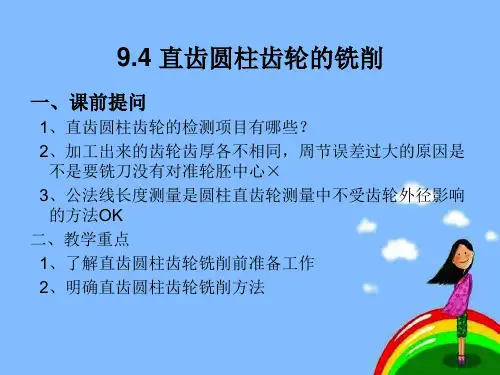

直齿圆柱齿轮的铣削加工方法铣削加工的范围很广，主要加工各种平面（水平面、垂直面、斜面和台阶面等），沟槽和成形面等，还可利用分度头进行分度件的加工。

齿轮就利用分度头进行铣削加工。

一、齿轮简介齿轮的用途很广，是各种机械设备中的重要零件，如机床、飞机、轮船及日常生活中用的手表、电扇等都要使用各种齿轮。

齿轮的种类很多，有圆柱直齿轮、圆柱斜齿轮、螺旋齿轮、直齿伞齿轮、螺旋伞齿轮、蜗轮等。

其中使用较多，亦较简单的是圆柱直齿轮，又称标准圆柱齿轮。

有关齿轮渐开线的形成、模数、压力角等参数将在有关课程中介绍。

这里主要介绍圆柱直齿轮的加工方法。

齿轮齿形的加工方法有两种。

一种是成形法，就是利用与被切齿轮齿槽形状完全相符的成形铣刀切出齿形的方法，如铣齿；另一种是展成法，它是利用齿轮刀具与被动齿轮的相互啮合运动而切出齿形的加工方法，如滚齿和插齿（用滚刀和插刀进行示范）。

下面介绍用铣床加工齿轮的方法。

二、圆柱直齿轮的铣削加工圆柱直齿轮可以在卧式铣床上用盘状铣刀或立式铣床上用指状铣刀进行切削加工。

现以在卧式铣床上加一只z=16(即齿数为16)，m=2(即模数为2)的圆柱直齿轮为例，介绍齿轮的铣削加工过程。

1.检查齿坯尺寸主要检查齿顶圆直径，便于在调整切削深度时，根据实际齿顶圆直径予以增减，保证分度圆齿厚的正确。

2.齿坏装夹和校正正齿轮有轴类齿坏和盘类坯。

如果是轴类齿坯，一端可以直接由分度头的三爪卡盘夹住，另一端由尾座顶尖顶紧即可；如果是盘类齿坯，首先把齿坯套在心轴上，心轴一端夹在分度头三爪卡盘上，另一端由尾顶尖顶紧即可。

校正齿坯很重要。

首先校正圆度，如果圆度不好，会影响分度圆齿厚尺寸；再校正直线度，即分度头三爪卡盘的中心与尾座顶尖中心的连线一定要与工作台纵向走刀方向平行，否则铣出来的齿是斜的；最后校正高低，即分度头三爪卡盘的中心至工作台面距离与尾座顶尖中心至工作台面距离应一致，如果高低尺寸超差，铣出来的齿就有深浅。

3.分度计算与调整根据工件的齿数和精度要求，确定分度方法，进行分度计算，根据计算结果选择分度盘孔圈数孔数，并调整分度叉。

铣刀的分类铣刀，是用于铣削加工的、具有一个或多个刀齿的旋转刀具。

工作时各刀齿依次间歇地切去工件的余量。

铣刀主要用于在铣床上加工平面、台阶、沟槽、成形表面和切断工件等。

一、铣刀按用途区分有多种常用的型式:①圆柱形铣刀:用于卧式铣床上加工平面。

刀齿分布在铣刀的圆周上，按齿形分为直齿和螺旋齿两种。

按齿数分粗齿和细齿两种。

螺旋齿粗齿铣刀齿数少，刀齿强度高，容屑空间大，适用于粗加工;细齿铣刀适用于精加工。

②面铣刀:用于立式铣床、端面铣床或、龙门铣床、上加工平面，端面和圆周上均有刀齿，也有粗齿和细齿之分。

其结构有整体式、镶齿式和可转位式3种。

③立铣刀:用于加工沟槽和台阶面等，刀齿在圆周和端面上，工作时不能沿轴向进给。

当立铣刀上有通过中心的端齿时，可轴向进给(通常双刃立铣刀又被称之为;键槽铣刀;可轴向进给)。

④三面刃铣刀:用于加工各种沟槽和台阶面，其两侧面和圆周上均有刀齿。

⑤角度铣刀:用于铣削成一定角度的沟槽，有单角和双角铣刀两种。

⑥锯片铣刀:用于加工深槽和切断工件，其圆周上有较多的刀齿。

为了减少铣切时的摩擦，刀齿两侧有副偏角。

此外，还有键槽铣刀燕尾槽铣刀T形槽铣刀和各种成形铣刀等。

二、按铣刀的结构进行划分:①整体式:刀体和刀齿制成一体。

②整体焊齿式:刀齿用硬质合金或其他耐磨刀具材料制成，并钎焊在刀体上。

③镶齿式:刀齿用机械夹固的方法紧固在刀体上。

这种可换的刀齿可以是整体刀具材料的刀头，也可以是焊接刀具材料的刀头。

刀头装在刀体上刃磨的铣刀称为体内刃磨式;刀头在夹具上单独刃磨的称为体外刃磨式。

④可转位式:这种结构已广泛用于面铣刀、立铣刀和三面刃铣刀等。

产品型式圆柱形铣刀用于卧式铣床上加工平面。

刀齿分布在铣刀的圆周上，按齿形分为直齿和螺旋齿两种。

按齿数分粗齿和细齿两种。

螺旋齿粗齿铣刀齿数少，刀齿强度高，容屑空间大，适用于粗加工；细齿铣刀适用于精加工。

面铣刀又称盘铣刀，用于立式铣床、端面铣床或龙门铣床上加工平面，端面和圆周上均有刀齿,也有粗齿和细齿之分。
