电源完整性设计详解解电源完整性设计详电源完整性设计详解？1、为什么要重视电源噪声问题为什么要重视电源噪声问题？芯片内部有成千上万个晶体管，这些晶体管组成内部的门电路、组合逻辑、寄存器、计数器、延迟线、状态机、以及其他逻辑功能。

随着芯片的集成度越来越高，内部晶体管数量越来越大。

芯片的外部引脚数量有限，为每一个晶体管提供单独的供电引脚是不现实的。

芯片的外部电源引脚提供给内部晶体管一个公共的供电节点，因此内部晶体管状态的转换必然引起电源噪声在芯片内部的传递。

对内部各个晶体管的操作通常由内核时钟或片内外设时钟同步，但是由于内部延时的差别，各个晶体管的状态转换不可能是严格同步的，当某些晶体管已经完成了状态转换，另一些晶体管可能仍处于转换过程中。

芯片内部处于高电平的门电路会把电源噪声传递到其他门电路的输入部分。

如果接受电源噪声的门电路此时处于电平转换的不定态区域，那么电源噪声可能会被放大，并在门电路的输出端产生矩形脉冲干扰，进而引起电路的逻辑错误。

芯片外部电源引脚处的噪声通过内部门电路的传播，还可能会触发内部寄存器产生状态转换。

除了对芯片本身工作状态产生影响外，电源噪声还会对其他部分产生影响。

比如电源噪声会影响晶振、PLL、DLL 的抖动特性，AD 转换电路的转换精度等。

由于最终产品工作温度的变化以及生产过程中产生的不一致性，如果是由于电源系统产生的问题，电路将非常难调试，因此最好在电路设计之初就遵循某种成熟的设计规则，使电源系统更加稳健。

2、电源系统噪声余量分析绝大多数芯片都会给出一个正常工作的电压范围，这个值通常是±5%。

例如：对于3.3V 电压，为满足芯片正常工作，供电电压在3.13V 到3.47V 之间，或3.3V±165mV。

对于1.2V 电压，为满足芯片正常工作，供电电压在1.14V 到1.26V 之间，或1.2V±60mV。

这些限制可以在芯片datasheet 中的recommended operating conditions 部分查到。

电源完整性设计作者:于博士一、为什么要重视电源噪声芯片内部有成千上万个晶体管，这些晶体管组成内部的门电路、组合逻辑、寄存器、计数器、延迟线、状态机、以及其他逻辑功能。

随着芯片的集成度越来越高，内部晶体管数量越来越大。

芯片的外部引脚数量有限，为每一个晶体管提供单独的供电引脚是不现实的。

芯片的外部电源引脚提供给内部晶体管一个公共的供电节点，因此内部晶体管状态的转换必然引起电源噪声在芯片内部的传递。

对内部各个晶体管的操作通常由内核时钟或片内外设时钟同步，但是由于内部延时的差别，各个晶体管的状态转换不可能是严格同步的，当某些晶体管已经完成了状态转换，另一些晶体管可能仍处于转换过程中。

芯片内部处于高电平的门电路会把电源噪声传递到其他门电路的输入部分。

如果接受电源噪声的门电路此时处于电平转换的不定态区域，那么电源噪声可能会被放大，并在门电路的输出端产生矩形脉冲干扰，进而引起电路的逻辑错误。

芯片外部电源引脚处的噪声通过内部门电路的传播，还可能会触发内部寄存器产生状态转换。

除了对芯片本身工作状态产生影响外，电源噪声还会对其他部分产生影响。

比如电源噪声会影响晶振、PLL、DLL的抖动特性，AD转换电路的转换精度等。

解释这些问题需要非常长的篇幅，本文不做进一步介绍，我会在后续文章中详细讲解。

由于最终产品工作温度的变化以及生产过程中产生的不一致性，如果是由于电源系统产生的问题，电路将非常难调试，因此最好在电路设计之初就遵循某种成熟的设计规则，使电源系统更加稳健。

二、电源系统噪声余量分析绝大多数芯片都会给出一个正常工作的电压范围，这个值通常是±5%。

例如：对于3.3V 电压，为满足芯片正常工作，供电电压在3.13V到3.47V之间，或3.3V±165mV。

对于1.2V 电压，为满足芯片正常工作，供电电压在1.14V到1.26V之间，或1.2V±60mV。

这些限制可以在芯片datasheet中的recommended operating conditions部分查到。

电源、地平面的功能与设计原理............................................................................................. 20 2.1 电地平面的阻抗与滤波功能.....................................................................................21 2.1.1 电地平面地目标阻抗......................................................................................... 21 2.1.2 2.2 2.3 2.3.1 2.3.2 2.3.3 2.3.4 2.3.5 2.3.6 目标阻抗的获得..................................................................................................21 电地平面的信号参考功能......................................................................................... 26 电地平面的 EMI 抑制 ................................................................................................ 28 PCB 叠层的处理：.............................................................................................28 PCB 分割、布局、布线和电源平面分配问题 ...............................................28 地平面地划分和处理......................................................................................... 29 地电平面谐振地处理......................................................................................... 30 电源滤波的处理..................................................................................................31 其他与 EMI 密切相关的问题 ........................................................................... 31

电路板级的信号完整性问题和仿真分析摘要：今天随着电子技术的发展，电路板设计中的信号完整性问题已成为PCB设计者必须面对的问题。

信号完整性指的是什么？信号在电路中传输的质量。

由于电子产品向高速、微型化的发展，导致集成电路开关速度的加快，产生了信号完整性问题。

常见的问题有反弹、振铃、地弹和串扰等等。

这些问题将会对电路板设计产生怎样的影响？通过理论分析探讨，找到解决它们的一些途径。

传统的PCB设计是在样机中去测试问题，极大的降低了产品设计的效率。

使用EDA工具分析，可以将问题在计算机中进行暴露处理，降低问题的出现，提高产品的设计效率。

这里以Altium Designer 6.0工具为例，介绍分析解决部分信号完整性问题的方法。

关键词：信号完整性 Altium Designer 6.0 仿真分析[中图分类号] O59 [文献标识码] A [文章编号] 1000-7326（2012）04-0125-0320世纪初叶，科学家先后发明了真空二极管和三极管，它代表人类进入了电子技术时代。

随后半导体晶体管和集成电路的出现，将电子技术推向了一个新的时期。

特别是IC芯片的发展，使电子产品越来越趋向于小型化、高速化、数字化。

但同时却给电子设计带来一个新的问题：体积减小导致电路的布局布线密度变大，而同时信号的频率也在迅速提高，如何处理越来越快的信号。

这就是我们硬件设计中遇到的最核心问题：信号完整性。

为什么我们以前在学校学习和电子制作中没有遇到呢？那是因为在模拟电路中，采用的是单频或窄频带信号，我们关心的只是电路的信噪比，没有去考虑信号波形和波形畸变；而在数字电路中，电平跳变的信号上升时间比较长，一般为几个纳秒。

元件间的布线不会影响电路的信号，所以都没有去考虑信号完整性问题。

但是今天，随着GHz时代的到来，很多IC的开关速度都在皮秒级别，同时由于对低功耗的追求，芯片内核电压越来越低，电子系统所能容忍的噪声余量越来越小，那么电路设计中的信号完整性问题就突现出来了。

影响旁路电容器工作性能因素
等效串联电阻（ESR）：电容器电极是由电导率有限的导体组成， 所以电容器存在与其本身有关的阻抗成为等效电阻。 等效串联电感（ESL）：时变电流流过电容器产生磁场所引起的 电感成为电容器的等效串联电感。 ESL与电容器电容之间的相互作用产生谐振。当频率低于谐振频 率时电容器表现为容性，而当频率高于谐振频率时则表现为感性。 谐振频率公式：f=1/（2π LC ）
电路板级电源完整性设计
电源配送中的问题
供电电源（电压和电流的源端）通常体积很大，不能直接接到IC的Vdd 和Gnd端。因此，不得不用具有电阻和电感的连线互联到一起。流过这些导 线的电流在IC的Vdd和Gnd端 引发了包括直流压降和时变电压波动等问题， 这对IC内部晶体管电路都是有害的。所以，必须在供电电源和IC之间建立一 个合适的电源配送网络（PDN），及时调节供电电压，使得在要求的时间区间 内能够为IC提供足够的电流。IC端电源的电压波动成为电源噪声，IC工作过 程中内部晶体管处于开关工作模式，将会导致这种噪声，所以也叫开关噪声。 该噪声将会导致以下问题： IC端电压的降低将减慢或阻止内部晶体管状态切换； IC端电压的升高将引发可靠性问题； 导致时序电路波形失真；
Z频率曲线
处理器PDN目标阻抗发展趋势
电路板级电源完整性设计
PDN的设计 阻抗和噪声电压
如下图供电电压为2V，要满足5%容限、10A平均电流，则目标阻 抗为10mΩ 。电源到电容器的分布电阻和电感分别为3mΩ 和320pH。当 电流从电源流到电容器（通过互联）对电容器充电时，分布电阻和分 布电感导致阻性和感性压降。电容器参数为：等效串联电阻（ESR） =10mΩ ,等效串联电感（ESL）=1nH，C=100UF,其谐振频率 f=1/（2π LC ）=0.5MHZ

电容对于交流信号呈现低阻抗特性，因此加入电容，实际上就是 降低了电源系统的交流阻抗。 瞬态电流的剧变也要使得电压变化很小，这就要求阻抗足够低。 事实上，电源分配系统设计的原则便是使阻抗最小。
从储能的角度来理解电源退耦，非常直观易懂，但是对电路设计 帮助不大。从阻抗的角度理解电容退耦，能让我们的设计有章可 循。
从电源系统的角度进行去耦设计
不同容值的电容并联
反谐振
A.不同容值的电容并联，其阻抗特性曲线的底部要比相同容值并联阻 抗曲线的底部平坦，因而能更有效地在很宽的频率范围内减小阻抗。 B.在反谐振频率点处会产生EMI问题，合理的选择电容，尽可能的压低 反谐振点处的阻抗。
从电源系统的角度进行去耦设计
合理选择电容组合
相同容值的电容并联
使用很多电容并联能有效地减小阻抗。63 个0.0316uF的小电容（每个 电容ESL为1nH）并联的效果相当于一个具有0.159nH ESL 的1.9908uF 的电容。
从电源系统的角度进行去耦设计
单个电容
并联电容
单个电容及并联电容的阻抗特性如图所示。并联后仍有相同的 谐振频率，但是并联电容在每一个频率点上的阻抗都小于单个 电容。要在很宽的频率范围内满足目标阻抗要求，需要并联大 量的同值电容。
从电源系统的角度进行去耦设计
电容的去耦半径
理解去耦半径可以通过考察噪声源和电容补偿电流之间的相位关系感知源自压波动电源平面的电 压波动
去耦电容
放电补偿
去耦电容感知电压波动和放电到波动区域，都有时间延迟，因而便有相位 上的不一致。特定的电容，对与它自谐振频率相同的噪声补偿效果最好， 我们以这个频率来衡量这种相位关系。 补偿电流： 。自谐振频率为f，对应波长为λ，A是电流幅度， R为需要补偿的区域到电容的距离，C为信号传播速度。 R=λ/4时，电流和噪声源完全反相，补偿能量无法到达，去耦作用消失。 R=0时，全补偿。 要求R远小于λ/4，经验数据是λ/40~ λ/50.

引言电源完整性这一概念是以信号完整性为基础的，两者的出现都源自电路开关速度的提高。

当高速信号的翻转时间和系统的时钟周期可以相比时，具有分布参数的信号传输线、电源和地就和低速系统中的情况完全不同了。

与信号完整性是指信号在传输线上的质量相对应，电源完整性是指高速电路系统中电源和地的质量。

它在对高速电路进行仿真时，往往会因信号参考层的不完整造成信号回流路径变化多端，从而引起信号质量变差和产品的ＥＭＩ性能变差，并直接影响信号完整性。

为了提高信号质量、产品的ＥＭＩ性能，人们开始研究怎样为信号提供一个稳定、完整的参考平面，并随之提出了电源完整性的概念。

ＥＤＡ厂商Ｃａｄｅｎｃｅ公司资深技术工程师曾指出，在未来的三到五年内，电源完整性设计将取代信号完整性设计成为高速ＰＣＢ设计新的难点和重点。

电源完整性的影响因素及措施电源完整性的作用是为系统所有的信号线提供完整的回流路径。

但在技术高速发展以及生产成本的控制下，往往不能为所有的信号线提供理想而完整的回流路径，这就是说，在高速电路中，不能够简单地将电源和地当作理想的情况来处理。

这主要是因为地弹噪声太大、去耦电容设计不合理、回流影响严重、多电源／地平面的分割不当、地层设计不合理、电流分配不均匀、高频的趋肤效应导致系统阻抗变化等诸多因素都会破坏电源完整性。

地弹噪声地弹噪声也称为同步开关噪声（ＳＳＮ），通常认为是由电路的感应引起的。

当电路中有较大的瞬态电流出现时（比如多条信号线上的信号同时翻转），会在电路分布参数所引起的感性阻抗上产生瞬态电压，进而便引起ＳＳＮ。

芯片封装结构的ＳＳＮ是由于突变的电流流过封装结构的引脚、引线和焊盘等寄生电感所导致。

如芯片的多个输出管脚同时触发时，将有一个较大的瞬态电流在芯片与板的电源平面流过，芯片封装与电源平面的电感和电阻会引发电源噪声，这样会在真正的地平面（０Ｖ）上产生电压波动，此波动对其他共电源／地总线的静态驱动将构成严重的干扰，甚至引起误触发。

谢谢！Biblioteka 板级电源完整性设计与分析16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿

电源完整性设计详解目 录1 为什么要重视电源噪声问题？....................................................................- 1 -2 电源系统噪声余量分析................................................................................- 1 -3 电源噪声是如何产生的？............................................................................- 2 -4 电容退耦的两种解释....................................................................................- 3 -4.1 从储能的角度来说明电容退耦原理。

..............................................- 3 -4.2 从阻抗的角度来理解退耦原理。

......................................................- 4 -5 实际电容的特性............................................................................................- 5 -6 电容的安装谐振频率....................................................................................- 8 -7 局部去耦设计方法......................................................................................- 10 -8 电源系统的角度进行去耦设计..................................................................- 12 -8.1 著名的Target Impedance（目标阻抗）..........................................- 12 -8.2 需要多大的电容量............................................................................- 13 -8.3 相同容值电容的并联........................................................................- 15 -8.4 不同容值电容的并联与反谐振（Anti-Resonance）......................- 16 -8.5 ESR对反谐振（Anti-Resonance）的影响......................................- 17 -8.6 怎样合理选择电容组合....................................................................- 18 -8.7 电容的去耦半径................................................................................- 20 -8.8 电容的安装方法................................................................................- 21 -9 结束语..........................................................................................................- 24 -电源完整性设计详解1、为什么要重视电源噪声问题？芯片内部有成千上万个晶体管，这些晶体管组成内部的门电路、组合逻辑、寄存器、计数器、延迟线、状态机、以及其他逻辑功能。

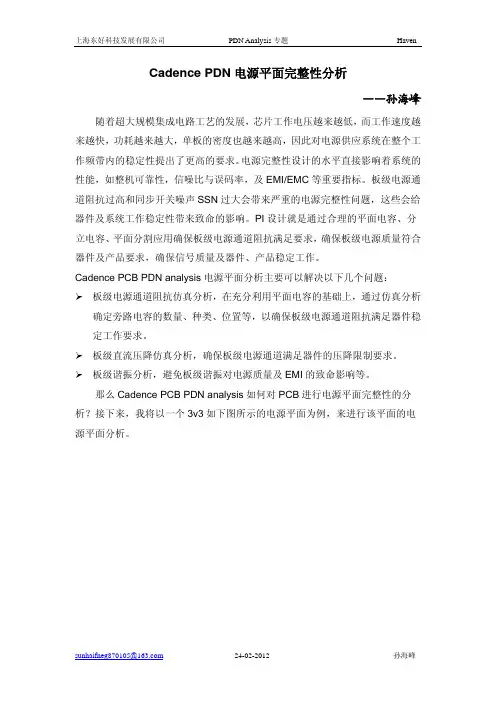

Cadence PDN电源平面完整性分析——孙海峰 随着超大规模集成电路工艺的发展，芯片工作电压越来越低，而工作速度越来越快，功耗越来越大，单板的密度也越来越高，因此对电源供应系统在整个工作频带内的稳定性提出了更高的要求。

电源完整性设计的水平直接影响着系统的性能，如整机可靠性，信噪比与误码率，及EMI/EMC等重要指标。

板级电源通道阻抗过高和同步开关噪声SSN过大会带来严重的电源完整性问题，这些会给器件及系统工作稳定性带来致命的影响。

PI设计就是通过合理的平面电容、分立电容、平面分割应用确保板级电源通道阻抗满足要求，确保板级电源质量符合器件及产品要求，确保信号质量及器件、产品稳定工作。

Cadence PCB PDN analysis电源平面分析主要可以解决以下几个问题：板级电源通道阻抗仿真分析，在充分利用平面电容的基础上，通过仿真分析确定旁路电容的数量、种类、位置等，以确保板级电源通道阻抗满足器件稳定工作要求。

板级直流压降仿真分析，确保板级电源通道满足器件的压降限制要求。

板级谐振分析，避免板级谐振对电源质量及EMI的致命影响等。

那么Cadence PCB PDN analysis如何对PCB进行电源平面完整性的分析？接下来，我将以一个3v3如下图所示的电源平面为例，来进行该平面的电源平面分析。

对图中3v3电源平面进行完整性分析，具体步骤将作详细解析。

在对该电源平面进行分析之前，我们需要首先确定PCB参数的精确，如：电源平面电平Identify DC Nets、PCB叠层参数Cross-Section等，这些参数都必须和PCB板厂沟通（板厂对叠层参数生产能力不同），在此基础上精确参数方能得到精确的分析结果。

这些参数也可以在PDN Analysis分析界面上点击Identify DC Nets，Cross-Section来调整优化。

1. 认识PCB PDN analysis分析界面调用Allegro PCB PDN Option或者Allegro SI-GXL的license打开PCB设计分析界面，然后在该界面中执行Analyze/PDN Analysis命令即可打开PDN分析界面。

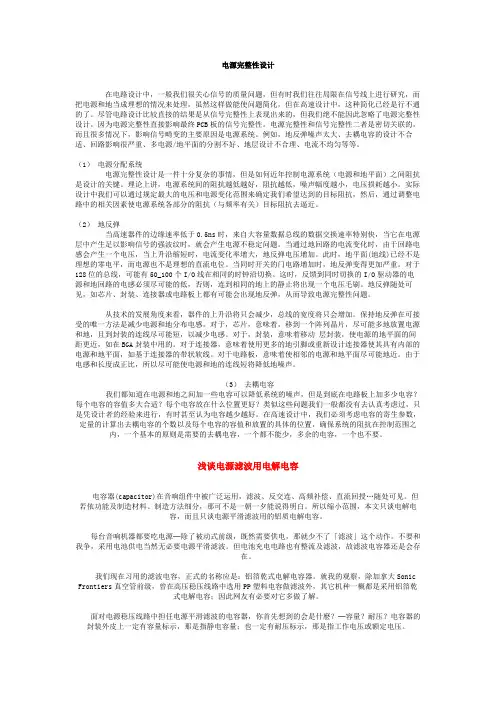

电源完整性设计在电路设计中，一般我们很关心信号的质量问题，但有时我们往往局限在信号线上进行研究，而把电源和地当成理想的情况来处理，虽然这样做能使问题简化，但在高速设计中，这种简化已经是行不通的了。
