福禄克提供简单有效的电机驱动故障诊断方案

电动机故障诊断方法
电动机故障诊断方法通常包括以下几种：
1. 观察故障现象：仔细观察电动机的运行情况，检查是否有异常声音、振动、异味等现象，以及是否存在启动困难、过热、断电等故障。

2. 测试电动机回路：使用万用表或电动机综合性能测试仪对电动机的回路进行测量，查看是否存在导线接触不良、断路、短路等故障。

3. 检查绝缘状况：使用绝缘电阻测试仪对电动机的绝缘状况进行测试，判断是否存在绝缘损坏或绝缘击穿故障。

4. 检查轴承和机械部件：检查电动机的轴承和机械部件是否有异常，如是否存在轴承磨损、轴承过热、机械部件松动等问题。

5. 检查电源电压：检查电动机的电源电压是否正常，确保供电电压是否在额定范围内，避免电压过高或过低对电动机运行产生影响。

6. 使用红外热像仪检测：使用红外热像仪检测电动机运行时的温度分布情况，判断是否存在异常的热点，以及是否存在过热故障。

7. 根据故障码诊断：对于配备故障码功能的电动机，可以通过读取故障码来确
定故障类型，并根据故障码的相关信息进行定位和诊断。

8. 借助专业设备：可以借助一些专业的电动机故障诊断设备，如振动分析仪、电流测试仪等，对电动机的运行状态进行分析和诊断。

以上方法仅为一般情况下的电动机故障诊断方法，具体的诊断步骤和方法还需要根据电动机的具体型号、故障类型和实际情况进行判断和选择。

建议在进行故障诊断时，应由专业人士进行操作，以确保诊断的准确性和安全性。

电动机故障诊断方法电动机故障诊断是指通过各种手段和方法，确定电动机故障的发生和原因，并找出解决故障的方法。

电动机故障的诊断对于保证电动机正常运行和延长其使用寿命具有重要作用。

下面是一些常用的电动机故障诊断方法：1. 外观检查：首先通过仔细观察电动机的外观，检查是否有烧坏、破损、碰撞等情况，并查看电机接线端子和接线盒的连接是否牢固。

2. 电气测量：通过使用万用表、绝缘电阻测试仪等仪器，测量电动机的电压、电流、绝缘电阻等参数，了解电动机的工作情况，判断是否存在电气故障。

3. 振动检测：电动机在运行时如果产生异常的振动，可能是由于轴承磨损、不平衡或电机定子转子偏心等引起。

使用振动测量仪器对电动机进行振动测试，判断是否存在振动故障。

4. 声音检测：电动机在运行时如出现异常的噪音，可能是由于轴承磨损、不平衡或电机定子转子偏心等原因。

使用声音测试仪器对电动机进行声音测试，判断是否存在噪音故障。

5. 热度检测：电动机工作时如果温度过高，可能是由于电机内部的绕组短路、电机通风不良等原因。

通过测量电动机的温度，可以判断是否存在故障。

6. 油液检测：对于带有润滑系统的电动机，可以通过检查油液的颜色和气味，判断电动机内部是否存在磨损、油耗等故障。

7. 故障模式判断：根据电动机的故障模式和常见故障案例，结合上述的测量结果和观察，可以初步判断电动机的故障原因。

8. 试运转检测：对于某些难以判断的电动机故障，可以通过在检查过程中给电动机提供电源，并进行试运转。

同时，观察电动机是否有异响、异常热等情况，以进一步判断故障原因。

总之，电动机的故障诊断是一个综合性的过程，需要技术人员综合运用各种手段和方法来判断故障的原因和解决方案。

同时，在诊断中还需要注意安全，避免因操作不当而引发更大的故障。

此外，定期维护和保养电动机，可以有效地预防电动机故障的发生。

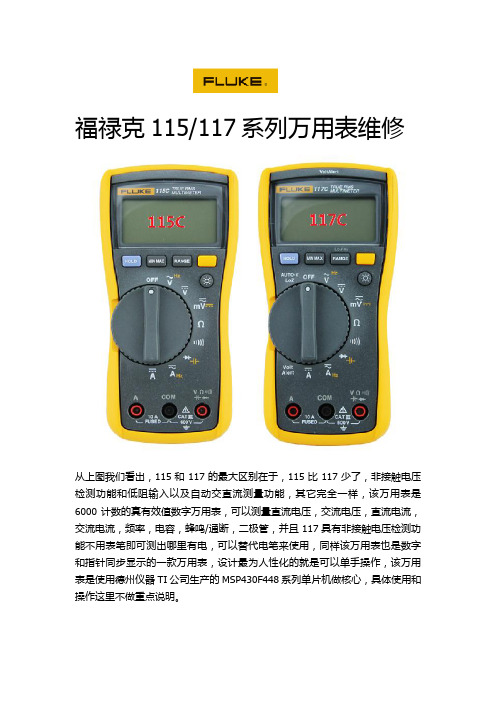

福禄克115/117系列万用表维修从上图我们看出，115和117的最大区别在于，115比117少了，非接触电压检测功能和低阻输入以及自动交直流测量功能，其它完全一样，该万用表是6000计数的真有效值数字万用表，可以测量直流电压，交流电压，直流电流，交流电流，频率，电容，蜂鸣/通断，二极管，并且117具有非接触电压检测功能不用表笔即可测出哪里有电，可以替代电笔来使用，同样该万用表也是数字和指针同步显示的一款万用表，设计最为人性化的就是可以单手操作，该万用表是使用德州仪器TI公司生产的MSP430F448系列单片机做核心，具体使用和操作这里不做重点说明。

福禄克115/117系列是采用TI公司的MSP430F448系列单片机做核心，使用MSP430内置12bitADC做模数转换器，采用凌特给福禄克定制的（LT2387248）一颗专用芯片做电源管理控制和真有效值测量，蜂鸣器驱动部分同样也是采用CD4069做蜂鸣器驱动，U5电压传感器是做非接触电压检测功能的传感器使用，U3则是整机的电源（DC/DC变换器）。

福禄克115/117系列维修：115/117万用表内部电路比较简单，表内一共五片IC，一片 U1：（型号：LT2387248）作用真有效值测量，电源管理，控制着MSP430的几组通信电压，U2：是M430F448单片机做显示部分控制显示和模拟条显示以及A/D转换都是MSP430来进行控制，U3：是整机电源DC/DC变换器，还有一个U4：14脚的CD4069作用是驱动蜂鸣器进行发声，U5：电压传感器做非接触电压测量。

1不开机故障：如果出现不开机故障，一般是因为电池触片接触不良或者电池触片损坏，其次可能是U3那颗，DC/DC变换器损坏造成不开机，如果U3正常，那么可能是U1（凌特定制IC）损坏造成的不开机，如果U1和U3都正常，还是不开机，可能是MSP430单片机短路或者损坏造成的不开机，一般如果MSP430单片机短路的话，会拉低电源电压VDD，测量其工作电压是否正常来判断MSP430是否出现短路击穿现象。

电机维修中的故障诊断与解决方法电机故障在工业和日常生活中都十分常见。

正确的故障诊断和解决方法对于保持电机的正常运行至关重要。

本文将介绍一些常见的电机故障，并提供相应的诊断和解决方法，希望能帮助读者解决电机维修中的问题。

初步排除故障在进行具体的故障诊断之前，首先需要进行一些简单的排查和测试，以排除一些常见的问题。

请注意，在进行排查和测试时，务必切断电源，并确保工作区域的安全。

1. 检查电源线和插头：确保电源线没有损坏和松动，插头连接牢固。

2. 检查电源开关和保险丝：确认电源开关处于打开状态，并检查保险丝是否熔断。

3. 检查电机温度：触摸电机表面，确保电机没有过热。

4. 检查继电器和控制器：对于需要通过控制器或继电器启动的电机，确保它们没有损坏或故障。

一些常见的电机故障及解决方法1. 电机无声音或声音异常如果电机没有声音或声音异常，可能是以下原因之一：可能原因：电源线接触不良，电源开关故障，电机绕组损坏。

解决方法：检查电源线连接，确保其牢固。

检查电源开关和相关电气元件，如继电器等。

如果电机绕组损坏，需要更换绕组或整个电机。

2. 电机运转缓慢当电机运转缓慢时，可能是以下原因之一：可能原因：电源电压不稳定，电机内部部件磨损，轴承润滑不足。

解决方法：检查电源电压，确保其稳定在额定值。

检查电机内部齿轮、轴承等部件的磨损情况，并及时更换或修复。

轴承润滑不足时，应添加适量的润滑油或脂。

3. 电机过热当电机过热时，可能是以下原因之一：可能原因：负荷过大，电机绕组绝缘损坏，通风不良。

解决方法：检查负荷是否过大，合理调整负荷大小。

检查电机绕组绝缘情况，如果发现损坏，应及时更换绕组。

改善电机通风情况，确保周围空气流通顺畅。

4. 电机震动或噪音过大当电机出现震动或噪音过大时，可能是以下原因之一：可能原因：轴偏转，轴承磨损，不平衡负载。

解决方法：检查轴是否偏转，调整轴线位置。

检查轴承是否磨损，如果磨损严重，需要更换轴承。

平衡不良的负载可能导致电机的不平衡震动，合理均衡负载。

电动机的故障诊断方法1视觉用眼睛观看电动机运行时，是否有振动或跳动，当电动机发生明显的振动或轴向跳动时，说明电动机出现故障，应立即停车检修。

2.听觉通过螺丝刀、铁杆等顶在外壳上，用耳贴在螺丝刀或铁杆上听声音。

当电动机运行时，电动机内有运动异常声响会通过金属传出，应立即停车检修。

3.触觉所谓触觉，就是以手去碰触电动机，然后根据手所触摸到的感觉来判断电动机是否发生故障。

一般来说，电动机在运行时都会因为转动而发热，但是其热度并不会太高，与发生故障时所出现的烫手现象有着明显区别，所以电动机是否发生故障是可以用触觉判断出来的。

4.嗅觉用鼻嗅闻电动机是否感觉有异常气味。

当电动机运行出现故障时，从电动机内部传出胶油味或糊臭味等，应立即停机检查电气和机械方面的故障。

5.电动机端盖的检修(1)电动机转子发生扫膛或轴承损坏时，应检查端盖与机壳止口的配合。

轴承孔与轴承的配合受到破坏，通过检查破坏程度，可采用焊补车削加工。

(2)修复时一定要保证机壳与端盖止口的同轴度。

同轴度一般不应大于O.05mmo6.电动机转轴的检修电动机转轴常见故障有转轴与转子铁心配合松动、轴颈擦伤、轴头螺纹破坏和键槽受损伤、转轴弯曲、转轴断裂等。

（1）转轴与铁心松动的修理方法是换新转轴或补焊或喷涂转轴，或重新改用新键配制。

（2）转轴键槽损伤的检修。

电动机常损伤键槽两侧，损伤严重时，可焊补填平旧键槽,或离槽900处重开键槽；损伤不严重时，可采用二氧化碳保护焊堆焊，重新加工键槽。

（3）轴颈损伤的检修。

轴颈表面有轻微刮伤、锈斑、凹陷和轴颈椭圆度不大于轴颈的0.2%,圆锥度不大于轴颈的0∙3%等缺陷，可用砂纸加机油打磨，并用千分尺校正偏差。

电动机一旦出现机械故障，将降低机器的安全性能，无法保证生产效率，提高无用成本，给企业造成不可防止的损失。

电动机出现故障的原因多种多样，一样要具体问题具体分析，先仔细观察是各种原因造成的哪种故障，再根据具体故障开展排查检修。

福禄克F430系列三相电能质量分析仪更快、更安全、更详细地定位和诊断的电能质量故障一、技术参数福禄克公司的F434 和F433三相电能质量分析仪可以帮助用户定位、预测、防止和诊断配电系统的故障。

对于那些维护或排障三相配电系统的工作人员来说，这些简便易用的手持工具是“必不可少”的。

新的IEC和GB国标关于闪变和电能质量方面的标准使得在对系统进行电能质量分析监测时有了判断的依据。

z记录三相系统中所有电能质量的参数。

z直观的菜单，最大程度上减少所需的设置。

z工业现场使用最高的安全等级。

z四个电压通道和四个电流通道。

z同时在所有相线上捕获波形数据。

z系统监测：在一个仪表板上现实全部电能质量参数。

z自动显示瞬态尖峰脉冲信号：不会漏掉任何一个事件。

z自动趋势绘图（AutoTrend）功能：无需对记录进行设置！z坚固的手持式设计。

z使用镍氢（NiMH）电池组时，一次充电可使用7个小时。

z将数据文件传输到PC，用于编写报告和利用FlukeView® 软件进行分析。

CAT IV 600 V 和 CAT III 1000 V的安全等级在设计时就考虑了保护用户和设备免受高压电击，福禄克F430系列电能质量分析仪、附件和充电器都经过验证，满足CAT IV 600 V和CAT III 1000 V环境下使用的严格的安全标准。

它们是同类别中第一款符合CAT IV安全等级的工具，所以可以被用于低压配电系统中所有的电气连接和插座。

快捷地观察趋势图利用AutoTrend （自动趋势绘图）功能，可以快速地深入浏览电能质量参数随时间的变化。

所显示的每一读数都被自动并且连续的进行记录，而不必设置触发限值或间隔时间，也无需手动启动记录过程。

可以快速地观察所有相线和零线上电压、电流、频率、功率、谐波或闪变的趋势图；还可以使用光标和缩放功能分析趋势－而不会中断记录。

AutoTrend 功能在后台自动记录显示的所有参数。

在数据和趋势图之间切换，以及使用光标和缩放功能分析测量结果，都不会中断记录过程。

电机故障排查与诊断技巧电机作为现代工业生产中不可或缺的装备之一，其正常运转对于生产线的顺利进行至关重要。

然而，电机故障也是难以避免的，因此，对于电机故障的及时排查与诊断显得尤为重要。

本文将介绍一些常见的电机故障排查与诊断技巧，以帮助读者快速定位和解决电机故障。

1. 检查电源和电路电机故障的起因往往与电源和电路有关。

首先，检查电源的供电情况，确保电压和电流稳定工作在额定范围内。

同时，检查电路连接是否牢固，电线是否损坏，插头是否接触良好，电机继电器和保险丝是否正常。

如果以上都正常，那么问题可能出在电机本身或其他部件上。

2. 观察电机运转状态当电机发生故障时，观察其运转状态可以提供一些有用的线索。

电机是否发出异常的噪音、振动或异味？是否有明显的过热现象？是否有异常的启动和停止现象？这些观察结果可以有助于确定故障的类型和位置。

3. 检查电机绕组电机绕组是电机最关键的部分，也是最容易出现故障的地方。

可以通过以下步骤检查电机绕组是否正常：- 检查绕组是否有断路或短路现象。

可以用万用表测量各个绕组之间的电阻值，若存在异常值则说明有问题。

- 检查绕组接地情况。

将一个测试笔接地，另一个测试笔分别接触各个绕组的接线端子，观察是否有导通现象。

如果有导通现象，则说明绕组接地，需要进行绝缘修复。

- 检查绕组绝缘性能。

使用绝缘电阻测试仪测量绕组的绝缘电阻值，确保其达到规定的标准。

4. 检查电机轴承电机轴承是支撑电机转动的重要组件，故障轴承会导致电机运转不稳、噪音增大等问题。

检查电机轴承时，可以进行以下操作：- 检查轴承是否有松动、生锈或异物进入的现象。

轻轻晃动轴承，如果有松动感则需要重新固定或更换轴承。

- 用手触摸电机轴承，如果感到过热，则说明润滑不良或轴承损坏。

- 检查轴承润滑情况。

确认润滑脂的添加量和质量是否符合要求，如有必要可以进行润滑。

5. 考虑外部因素有时，电机故障可能与外部因素有关。

例如，恶劣的工作环境、温度过高、湿度过大等，都可能对电机的正常运行产生不利影响。

电能质量记录仪：高级电能质量记录仪用于捕获全面的电能干扰细节，包括波形、趋势分析和跨时较长的 A 类“供电质量”合规性测试，以捕获最难跟踪的问题。

电能质量和电能量记录器：电能质量记录器用于清晰描述电能质量、电能量和负载研究以及在用户指定的时间段内捕获难以发现的电压事件。

电能质量故障排除工具和分析仪：专用的电能和电能质量仪表用于执行单相和三相电能质量故障排除和负载研究、能耗分析和供电质量合规性测试。

此外还提供适用于高级电能质量和电机分析仪的型号，旨在进行预防性维护。

Fluke 电能质量和能源工具Fluke 提供的电能质量测试工具种类多样，适用于工业、公共设施和商业建筑应用领域的故障排除、预防性维护以及长期记录和分析具体应用单相三相VR17103451732/173411736/17382174217461748434-II435-II437-II438-II175041760能源研究测量 V 、I 、kW 、Cos/DPF 、kWhr 在能源审计期间获取详细的电能和能耗图并精确地找到节能机会••••••••••••测量最小值/最大值和平均值••••••••••••记录 10 天••••••••••••将浪费的能源换算成金钱••••基本谐波研究总谐波失真测量（电压和电流）发现系统中造成失真的根源，以便能够过滤这些负载或者将它们转移到单独的电路中•••••••••••••电压和电流的谐波分量 1 到 25•（仅电压）••••••••••高级谐波研究完整谐波谱如果失真的负载正导致您的系统出现问题，您就需要获得全面的数据以发现问题根源并找到解决办法••••••••••电能谐波•••••••基本工业电能质量故障排除示波器功能在现场排除故障时，您可以利用图形化数据来追查当前问题的根源••••••••电压骤降和骤升•••••••••••高级电能质量故障排除全面的记录功能复杂的系统通常需要更深入地挖掘测量数据。

多个负载可能正在随机交互作用并引发同一个问题•••••••••••高级功能浪涌电流通过切换负载发现峰值电流。

常见电机故障的诊断与解决方法电机在各类机械设备中担任着重要的角色，它们的正常运转对于设备的性能和效率至关重要。

然而，常见的电机故障可能会导致设备停止工作，给生产和操作带来不必要的麻烦和损失。

因此，正确的诊断和解决电机故障是维护设备正常运转的重要一环。

首先，我们来讨论一下常见的电机故障之一：电机启动困难。

电机启动困难可能是由多种原因引起的，主要包括供电故障、电机内部故障和负载过重等。

针对不同类型的故障，可以采取相应的诊断和解决方法。

首先，我们需要检查电源是否正常，并检查电线和电缆的连接是否松动或断开。

如果电源正常且连接良好，我们可以使用电压表或电流表来测试电机的电压和电流。

如果电压或电流异常，可能意味着电机内部存在故障，需要进行修理或更换。

同时，我们还需要检查负载是否过重。

如果负载过重，我们可以尝试减少负载或升级电机以解决这个问题。

其次，我们来看看电机发热过高的故障。

电机发热过高可能是由于电机内部绕组短路、通风不良或负载过重等原因引起的。

首先，我们需要检查电机外部是否有异物或遮挡物，确保电机可以正常通风。

如果电机通风正常，我们可以使用红外测温仪来测试电机各个部位的温度。

如果温度不均匀或某些部位温度过高，可能意味着电机内部存在短路问题，需要进行修理。

另外，我们还可以通过减少负载或升级电机以降低发热。

第三，我们来讨论一下电机异响的故障。

电机异响可能是由于轴承磨损、绕组短路、失衡或机械故障等原因引起的。

首先，我们需要检查电机轴承是否磨损，是否需要进行润滑或更换。

如果轴承正常，我们可以检查电机绕组是否存在短路或其他电气故障。

如果电机内部电气部件正常，我们可以检查电机转子是否失衡，并进行平衡校正。

此外，我们还需要检查机械部件是否正常运转，是否需要进行维修或更换。

最后，我们来看看电机停机的故障。

电机停机可能是由于电源故障、电机内部故障、过载保护或传动部件故障等引起的。

首先，我们需要检查电源是否正常运行，并检查电线和电缆的连接是否良好。

电机故障检查方法
1.直观检查：
-观察电动机是否有明显的物理损坏（如裂纹、变形、过热痕迹等）。

-听觉判断：运行时是否存在异常噪音，比如轴承磨损产生的“咯咯”声或嗡嗡声过大。

2.电源及电路检查：
-检查供电线路是否正常，三相交流电动机要确保三相电源平衡，使用万用表测量各相电压是否在额定范围内。

-检查保险丝或断路器是否熔断或跳闸。

3.转动性能测试：
-用手尝试旋转转子，看是否有卡滞现象，这可能表明轴承问题或机械部件堵塞。

-测量电动机启动时的转速和负载下转速变化，以判断是否存在过载或缺相。

4.电气参数检测：
-使用绝缘电阻测试仪测量电机绕组对地以及相间的绝缘电阻值，绝缘下降可能预示着短路或其他电气故障。

-测量吸收比（即绝缘电阻在不同时间间隔下的比值），用于评估绝缘材料的状况。

5.温度检查：
-直接触摸电机外壳或使用红外测温仪检查电机各部位温度，轴承过热可能是润滑不良或轴承损坏。

6.振动分析：
-对电机进行振动测试，异常振动可能由不平衡、轴不对中或基础松动等原因引起。

7.解体检查：
-如果必要，可以拆开电机进行详细检查，包括清理灰尘、检查定子绕组、端部绑线、转子铜条、短路环等元件的状态。

-测量定子与转子之间的气隙大小，确认其是否符合设计标准。

8.动态性能测试：
-运行电动机并连接功率分析仪，记录电动机的电流、电压、功率因数等动态性能参数，以诊断潜在的效率损失或谐波失真等问题。
