第7节闭合电路的欧姆定律1．了解内电路、外电路，知道电动势等于内外电路电势降落之和。
2．掌握闭合电路的欧姆定律并会进行有关计算。
3．会用闭合电路的欧姆定律分析路端电压与负载的关系。
一、闭合电路的欧姆定律1．闭合电路的组成及电流流向2．闭合电路的欧姆定律二、路端电压与负载(外电阻)的关系1．路端电压与电流的关系：U＝□01E－Ir。
2．路端电压随外电阻的变化规律(1)外电阻R增大时，电流I□02减小，外电压U□03增大，当R增大到无限大(断路)时，I ＝□040，U＝□05E，即断路时的□06路端电压等于电源□07电动势。
(2)外电阻R减小时，电流I□08增大，路端电压U□09减小，当R减小到零时，即电源短路时I ＝□10E r，U ＝□110。
在实验课上，小明同学用电压表去测量1节新干电池的电动势约为1.5 V,1节旧干电池的电动势约为1.45 V ，现在他把这样的两节旧电池串联后接在一个标有“3 V 2 W”的小灯泡两端，结果发现小灯泡不发光，检查电路的连接，各处均无故障。
电池虽然旧了，但电动势并没有减小多少，那么小灯泡为什么不亮呢？提示：电池变旧后，电动势并不明显减小，但内阻明显变大，因而使电路中的电流很小，小灯泡不发光。
(1)电动势就是电源两极间的电压。
( )(2)闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比。
( ) (3)外电路的电阻越大，路端电压就越大。
( ) (4)闭合电路中的短路电流无限大。
( )(5)电源断路时，电流为零，所以路端电压也为零。
( )(6)外电阻变化可以引起内电压的变化，从而引起内电阻的变化。
( ) (7)电源U I 图象上某点纵、横坐标的乘积对应此时的输出功率。
( ) 提示：(1)× (2)√ (3)√ (4)× (5)× (6)× (7)√课堂任务闭合电路的欧姆定律仔细观察下列图片，认真参与“师生互动”。

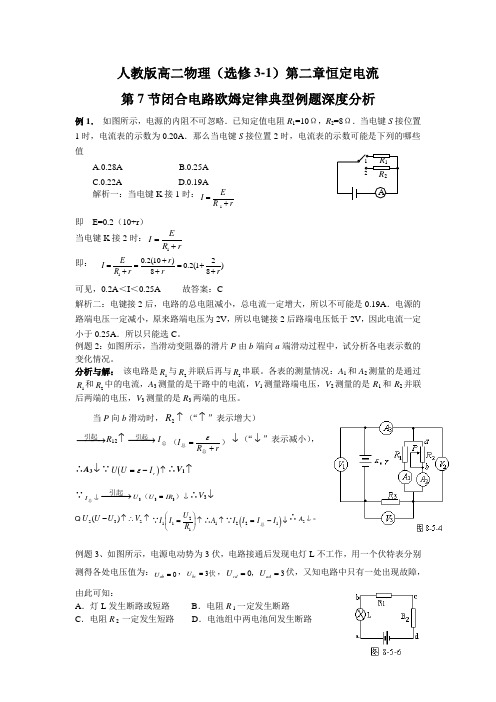

人教版高二物理（选修3-1）第二章恒定电流 第7节闭合电路欧姆定律典型例题深度分析例1． 如图所示，电源的内阻不可忽略．已知定值电阻R 1=10Ω，R 2=8Ω．当电键S 接位置1时，电流表的示数为0.20A ．那么当电键S 接位置2时，电流表的示数可能是下列的哪些值A.0.28AB.0.25AC.0.22AD.0.19A 解析一：当电键K 接1时：1E I R r=+ 即 E=0.2（10+r ） 当电键K 接2时：1E I R r=+ 即：10.2(10)8E r I R r r+==++20.2(1)8r =++ 可见，0.2A ＜I ＜0.25A 故答案：C解析二：电键接2后，电路的总电阻减小，总电流一定增大，所以不可能是0.19A ．电源的路端电压一定减小，原来路端电压为2V ，所以电键接2后路端电压低于2V ，因此电流一定小于0.25A ．所以只能选C 。
例题2：如图所示，当滑动变阻器的滑片P 由b 端向a 端滑动过程中，试分析各电表示数的变化情况。
分析与解： 该电路是R 1与R 2并联后再与R 3串联。
各表的测量情况：A 1和A 2测量的是通过R 1和R 2中的电流，A 3测量的是干路中的电流，V 1测量路端电压，V 2测量的是R 1和R 2并联后两端的电压，V 3测量的是R 3两端的电压。
当P 向b 滑动时，R 2↑（“↑”表示增大）引起−→−−R 12↑引起−→−−I 总（）总总I R r=+ε↓（“↓”表示减小），∴A 3↓∵()U U I r =-↑ε∴V 1↑ ∵I 总↓引起−→−−U U IR 333（）=↓∴V 3↓23()U U U -↑2V ∴↑()∵∴∵总I I U R A I I I I 11211221=⎛⎝⎫⎭⎪↑↑=-↓∴A 2↓。
例题3、如图所示，电源电动势为3伏，电路接通后发现电灯L 不工作，用一个伏特表分别测得各处电压值为：U ab =0，U bc =3伏，03cd ad U U ==，伏，又知电路中只有一处出现故障，由此可知：A ．灯L 发生断路或短路B ．电阻R 1一定发生断路C ．电阻R 2 一定发生短路D ．电池组中两电池间发生断路解析：由U ab =0，0cd U =可知电路断路，根据闭合电路的 欧姆定律及部分电路的特点，有：R EU R R r=+可知，只有当R 趋向无穷大时， 该电阻两端的才会等于电源电动势E ，故得R 1断路，答案：B例题4.如图所示电源内阻为2R 0，滑线变阻器的最大电阻为3R 0，则当滑动触头P 从a 滑到b 的过程中1) 电源的输出功率如何变化？ 2) 变阻器R 上消耗的电功率如何变化？ 3) 固定电阻R 0上消耗的电功率如何变化?解析：当外电阻R+R 0=r=2R 0，即R=R 0时，电源的输出功率最大，故当滑动触头P 从a 滑到b 的过程中电源的输出功率先变小后变大；把R 0看成是电源内阻的一部分，则变阻器的总电阻不会超过“内电阻”，而且外电阻与内电阻的差值越来越大，故变阻器R 上消耗的电功率一直减小；由于R 0是定值电阻，其上消耗的电功率仅与电流有关，易得R ↓，→I ↑→P （=I 2R 0）↑1．如图8-5-15所示的电路中，R 1=3.5Ω,R 2=6Ω,R 3=3Ω，电压表为理想电表，当开关S 断开时，电压表示数为5.7V ；当开关S 闭合时，电压表示数为3.5V ，求电源的电动势和内电阻解：S 断开则V 表测路端电压，S 闭合则V 表测R 1两端的电压，故：1211U E=U +R +R r1232223U E=U +R ()r R R R R ++解得：E=6V 、r=0.5Ω2．如图所示，变阻器R 2的最大电阻是10 Ω，R 3＝5 Ω，电源的内电阻r ＝1 Ω，当电键S 闭合，变阻器的滑片在中点位置时，电源的总功率为16 W ，电源的输出功率为12 W ．此时电灯R 1正常发光，求：（1）电灯阻值R 1是多少?（设R 1阻值恒不变）（2）当电键S 断开时，要使电灯正常工作，应使变阻器的电阻改变多少?解：1）P 总－P 出=I 2r 得I=2A又P 出=IU 得U=6V所以：I R3=U/R 3=1.2A I R1=0.8A故 R 1+R 2=U/0.8=7.5得R 1=2.5Ω 另：E=U+Ir=8V2）要使L 中功率不变，则I=0.8A 不变 故Ｒ总＝Ｅ／Ｉ＝10Ω 此时R 2=6.5Ω 即变大1.5Ω3.某电炉在额定电压下的电功率为P 0=400W ，电源在不接负载时的路端电压与电炉的额定电压相同.当把电炉接到该电源时，电炉实际消耗的功率为P 1=324W .若将两个这样的电炉并联接入该电源，那么两个电炉实际消耗的总功率P 2为多少? 解：设电炉额定电压为U 0，则由题意得：20400U R= (1)因为P 1/P 0=324/400=0.81 故U 1/U 0=0.9 得0.118U r R== (2)当再接入一个电炉时20()22U R R rP +==20162121U R (3)4．如图所示，电阻R 3＝4 Ω，电表为理想表．开始时R 1、R 2、R 3中都有电流通过，电压表示数为2 V ，电流表示数为0.75 A ．后来三个电阻中有一个发生断路，使电压表示数变为3.2 V ，电流表示数变为0.8 A ．（1）哪个电阻断路？（2）求电阻R 1、R 2的阻值各为多少？ （3）电源电动势和内阻各为多少？解：（1）R 1短路、R 3断路V 表读数为零，排除；R 2断路、短路均不可能；R 3短路A 表读数增大，故只能是R 1断路。
7 闭合电路的欧姆定律根底夯实一、选择题(1～4题为单项选择题，5～7题为多项选择题) 1．关于闭合电路，如下说法正确的答案是( ) A ．电源短路时，放电电流为无限大 B ．电源短路时，内电压等于电源电动势 C ．用电器增加时，路端电压一定增大D ．把电压表直接和电源连接时，电压表的示数等于电源电动势 答案：B解析：电源短路时，R ＝0，放电电流I ＝E r，U 内＝E ，A 错误，B 正确；当并联用电器增加时，并联电阻变小，电路中的电流变大，内电压变大，路端电压变小，C 错误；当电压表直接和电源连接时，电压表不视为理想电表时，电路中有微小电流，内电路有一定的电势降落，D 错误。
2．一太阳能电池板，测得它的开路电压(电动势)为800mV ，短路电流为40mA ，假设将该电池板与一阻值为60Ω的电阻器连成一闭合电路，如此它的路端电压是( )A ．0.10VB ．0.20VC ．0.40VD ．0.60V答案：D 解析：r ＝E I 短＝0.80.04Ω＝20Ω，U ＝E R ＋rR ＝0.6V 。
3．一同学将变阻器与一只6V,6～8W 的小灯泡L 与开关S 串联后接在6V 的电源E 上，当S 闭合时，发现灯泡发光。
按此图的接法，当滑片P 向右滑动时，灯泡将( )A ．变暗B ．变亮C ．亮度不变D ．可能烧坏灯泡 答案：B解析：由图可知，变阻器接入电路的是PB 段的电阻丝，当滑片P 向右滑动时，接入电路中的电阻丝变短，电阻减小，灯泡变亮，B选项正确。
由于灯泡的额定电压等于电源电压，所以不可能烧坏灯泡。
4．(福建师大附中2014～2015学年高二上学期期末)在如下列图的电路中，开关S原来是闭合的，现将S断开，如此灯泡L亮度变化和电容器C带电量变化情况是( ) A．灯泡L变亮、电容器C带电量增加B．灯泡L变亮、电容器C带电量减少C．灯泡L变暗、电容器C带电量增加D．灯泡L变暗、电容器C带电量减少答案：A解析：由图可知，当开关闭合时，R2与L串联后与R3并联，再与R1串联；当开关断开时，R3断开，总电阻增大，总电流减小，R1分压与内电压减小，灯泡两端电压增大；故灯泡变亮；电容器并联在电源两端，因内电压减小，路端电压增大，故电容器两端电压增大，由Q＝UC可知，电容器带电量增加。
人教版高二物理（选修3-1）第二章恒定电流第7节闭合电路欧姆定律典型例题深度分析例1．如图18—13所示，电流表读数为0.75A ，电压表读数为2V ，R 3= 4Ω，若某一电阻发生断路，则两电表的读数分别变为0.8A 和3.2V.（1）是哪个电阻发生断路？（2）电池的电动势和内电阻分别为多大？[解析] （1）假设R 1发生断路，那么电流表读数应变为零而不应该为0.8A ；假设R 3发生断路，那么电压表读数应变为零而不应该为3.2V 。
所以，发生断路的是R 2。
（2）R 2断路前，R 2与R 3串联、然后与R 1并联；R 2断路后，电池只对R 1供电，于是有22R ×3.2=0.8R 由此即可解得 R 1rR R R R R E++++32132)(rR E+1=0.8 [规律总结] 象进行分析，从而得出故障的种类和位置。
一般的故障有两种：断路或局部短路。
例2．在如图所示的电路中，R 1、R 2、R 3、R 4皆为定值电阻，R 5为可变电阻，电源的电动势为E ，内阻为r ，设电流表A 的读数为I ，电压表V 的读数为U ，当R5的滑动触头向a 端移动时，判定正确的是（ ）A ．I 变大，U 变小．B ．I 变大，U 变大．C ．I 变小，U 变大．D ．I 变小，U 变小． [解析] 当R 5向a 端移动时，其电阻变小，整个外电路的电阻也变小，总电阻也变小，根据闭合电路的欧姆定律EI R r=+知道，回路的总电流I 变大，内电压U 内=Ir 变大，外电压U 外=E-U 内变小，所以电压表的读数变小，外电阻R 1及R 4两端的电压U=I （R1+R 4）变大，R5两端的电压，即R 2、R 3两端的电压为U ’=U 外-U 变小，通过电流表的电流大小为U ’/(R 2+R 3)变小，答案：D [规律总结] 在某一闭合电路中，如果只有一个电阻变化，这个电阻的变化会引起电路其它部分的电流、电压、电功率的变化，它们遵循的规则是：（1）.凡与该可变电阻有并关系的用电器，通过它的电流、两端的电压、它所消耗的功率都是该可变电阻的阻值变化情况相同.阻值增大，它们也增大. （2）.凡与该可变电阻有串关系的用电器，通过它的电流、两端的电压、它所消耗的功率都是该可变电阻的阻值变化情况相同.阻值增大，它们也增大.所谓串、并关系是指：该电阻与可变电阻存在着串联形式或并联形式 用这个方法可以很简单地判定出各种变化特点.简单记为：并同串反[例3] 已知如图，E =6V ，r =4Ω，R 1=2Ω，R 2的变化范围是0~10Ω。
【关键字】高中第7节闭合电路欧姆定律一、选择题1．下列关于紧闭电路的说法中，错误的是()A．电源短路时，电源的内电压等于电动势B．电源短路时，路端电压为零C．电源断路时，路端电压最大D．电路的外电阻增加时，路端电压减小[导学号]解析：选D.根据紧闭电路欧姆定律E＝IR＋Ir，当外电路短路时，R＝0，E＝Ir，U ＝0，A、B正确．当外电路断路时，I＝0，Ir＝0，E＝U外，C正确．电路的外电阻增加时，路端电压应增大，D错误．故选D.2．在已接电源的紧闭电路里，关于电源的电动势、内电压和外电压的关系，下列说法正确的是()A．若外电压增大，则内电压增大，电源电动势也会随之增大B．若外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．若外电压不变，则内电压减小，电源电动势也会随内电压减小D．若外电压增大，则内电压减小，电源的电动势始终等于二者之和[导学号]答案：D3．(多选)上海世博会中国馆的所有门窗都采用LOM-E玻璃，它可将太阳能转化为电能并储存起来．国家馆顶上的观景台也引进了最先进的太阳能薄膜，它能储藏阳光并利用光电转换将太阳能转化为电能．已知太阳能电池板的开路电压为800 mV，短路电流为40 mA.现将该电池板与一阻值为20 Ω的电阻器连成一紧闭电路，下列说法正确的是()A．电池板的电动势为800 mVB．电池板的内电阻为20 ΩC．紧闭电路的路端电压为800 mVD．紧闭电路的路端电压为400 mV[导学号]解析：选ABD.太阳能电池板的电动势等于开路电压，即E＝800 mV，A正确；内阻r＝＝20 Ω，B正确；将其与20 Ω的电阻器连成紧闭电路，则路端电压为U＝IR＝R＝400 mV，D正确．4.(多选)如图所示，甲、乙为两个独立电源(外电路为纯电阻)的路端电压与通过它们的电流I 的关系图线，下列说法中正确的是()A．路端电压都为U0时，它们的外电阻相等B．电流都是I0时，两电源的内电压相等C．电源甲的电动势大于电源乙的电动势D．电源甲的内阻小于电源乙的内阻[导学号]解析：选AC.甲、乙两图线的交点坐标为(I0，U0)，外电路为纯电阻说明两电源的外电阻相等，故A正确；图线的斜率的绝对值大小表示电源内电阻的大小(电动势与短路电流的比值)，图线甲的斜率的绝对值大于图线乙的斜率的绝对值，表明电源甲的内阻大于电源乙的内阻，故D错误；图线与U轴交点的坐标值表示电动势的大小，由图线可知，甲与U 轴交点的坐标值比乙的大，表明电源甲的电动势大于电源乙的电动势，故C正确；电源的内电压等于通过电源的电流与电源内阻的乘积，即U内＝Ir，因为电源甲的内阻较电源乙的内阻大，所以当电流都为I0时，电源甲的内电压较大，故B错误．故选A、C.5.(多选)(2016·南昌高二联考)如图所示为两电源的U－I图象，则下列说法正确的是()A．电源①的电动势和内阻均比电源②大B．当外接相同的电阻时，两电源的输出功率可能相等C．当外接相同的电阻时，两电源的效率可能相等D．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大[导学号]解析：选AD.图线在U坐标轴上的截距等于电源电动势，图线的斜率的绝对值等于电源的内阻，因此A对；作外接电阻R的U－I图线分别交电源①、②的伏安特性曲线于S1、S2两点，电源的工作点横、纵坐标的乘积IU为电源的输出功率，由图可知，无论外接多大电阻，两工作点S1、S2横、纵坐标的乘积都不可能相等，且电源①的输出功率总比电源②的输出功率大，故B错，D对；电源的效率η＝＝＝，因为电源内阻不同则电源效率不同，C错．6．在如图所示的电路中，电源电动势为E、内电阻为r.在滑动变阻器的滑动触片P从图示位置向下滑动的过程中()A．电路中的总电流变大B．路端电压变大C．通过电阻R2的电流变大D．通过滑动变阻器R1的电流变小[导学号]解析：选A.在滑动变阻器R1的滑动触片P向下滑动的过程中，R1接入电路的电阻变小，外电路总电阻变小，由紧闭电路欧姆定律分析电路中的总电流变大，故A正确．路端电压U＝E－Ir，I变大，E、r不变，则U变小，故B错误．路端电压U变小，通过电阻R2的电流变小，故C错误．总电流变大，通过电阻R2的电流变小，所以通过滑动变阻器R1的电流必定变大，故D错误．7．在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2、V的示数分别为I1、I2和U.现将R2的滑动触点向b端移动，则三个电表示数的变化情况是()A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小[导学号]解析：选B.R2的滑动触点向b端移动时，R2接入电路的电阻减小，整个电路的总电阻减小，总电流增大，内电压增大，外电压减小，即电压表示数减小，R3电压增大，R1、R2并联电压减小，通过R1的电流I1减小，即A1示数减小，而总电流I增大，则流过R2的电流I2增大，即A2示数增大．故A、C、D错误，B正确．8．(多选)如图所示，R是光敏电阻(随光照强度增大，电阻减小)，当它受到的光照强度增大时()A．灯泡L变暗B．光敏电阻R上的电压增大C．电压表V的读数减小D．电容器C的带电荷量增大[导学号] 解析：选CD.光照强度增大时，R 的阻值减小，闭合电路的总电阻减小，根据闭合电路欧姆定律知I ＝E R ＋r ＋R 灯增大，灯泡L 变亮，选项A 错误；光敏电阻R 上的电压U R ＝E －I (r ＋R 灯)减小，选项B 错误；电压表V 的读数U ＝E －Ir 减小，选项C 正确；电容器C 两端的电压等于灯泡两端的电压，灯泡两端的电压U L ＝IR 灯增大，所以电容器C 的带电荷量Q ＝CU L 增大，选项D 正确．9.(2016·天津南开中学测试)如图所示电路中，R 为一滑动变阻器，P 为滑片，若将滑片向下滑动，则在滑动过程中，下列判断错误的是( )A ．电源内电路消耗功率一定逐渐增大B ．灯泡L 2一定逐渐变暗C ．电源效率一定逐渐减小D ．R 上消耗功率一定逐渐变小[导学号] 解析：选D.滑动变阻器滑片P 向下滑动，R ↓→R 并↓→R 外↓.由闭合电路欧姆定律得I ＝Er ＋R 外推得I ↑.由电源内电路消耗功率P 内＝I 2r 可得P 内↑，A 正确．U 外↓＝E －I ↑r ，U 1↑＝(I ↑－I L1↓)R 1，U L2↓＝U 外↓－U 1↑，P L2↓＝U 2L2↓R L2，故灯泡L 2变暗，B 正确．电源效率η↓＝I 2R 外I 2（R 外＋r ）＝R 外R 外＋r ＝11＋r R 外↓，故C 正确．R 上消耗的功率P R ＝U 2L2↓R ↓，P R 增大还是减小不确定，故D 错．10.如图所示，M 、N 是平行板电容器的两个极板，R 0为定值电阻，R 1、R 2为可调电阻，用绝缘细线将质量为m 、带正电的小球悬于电容器内部．闭合开关S ，小球静止时受到悬线的拉力为F .调节R 1、R 2，关于F 的大小判断正确的是( )A ．保持R 1不变，缓慢增大R 2时，F 将变大B ．保持R 1不变，缓慢增大R 2时，F 将变小C ．保持R 2不变，缓慢增大R 1时，F 将变大D ．保持R 2不变，缓慢增大R 1时， F 将变小[导学号] 答案：B二、非选择题11．(2016·长沙高二检测)如图所示的电路中，已知R 1＝4 Ω，电流表的读数I ＝0.75 A ，电压表读数U ＝2.0 V ，经一段时间后一电阻断路，使电流表的读数变为I ′＝0.80 A ，而电压表的读数变为U ′＝3.2 V ，求：(1)发生断路的电阻是哪一个？(2)电源电动势和内阻各是多少？[导学号] 解析：(1)因某电阻烧断，电流表、电压表示数均增大，若R 1、R 3断路，电流表或电压表无读数，可断定发生断路的电阻是R 2.(2)由R 2烧断后：电压表的示数等于路端电压，则R 3＝U ′I ′＝3.20.8Ω＝4 Ω 根据闭合电路欧姆定律得U ′＝E －I ′r 即有3．2＝E －0.8r ①R 2未烧断时：路端电压U ″＝R 3I ＝4×0.75 V ＝3 V通过R 1的电流I 1＝U ″－U R 1＝3－24A ＝0.25 A 总电流：I 0＝I 1＋I ＝0.25 A ＋0.75 A ＝1.0 A则有U ″＝E －I 0r即3＝E －r ②联立①②解得E ＝4 V ，r ＝1 Ω.答案：(1)R 2 (2)4 V 1 Ω12．电路图如图甲所示，若电阻R 阻值未知，电源电动势和内阻也未知，电源的路端电压U 随电流I 的变化图线及外电阻的U －I 图线分别如图乙所示，求：(1)电源的电动势和内阻；(2)电源的路端电压；(3)电源的输出功率．[导学号] 解析：(1)由题图乙所示U －I 图线知：电源电动势E ＝4 V ，短路电流I 短＝4 A ，故内阻r ＝E I 短＝1 Ω. (2)由题图知：电源与电阻构成闭合回路时对应路端电压U ＝3 V.(3)由题图知：R ＝3 Ω，故P 出＝I 2R ＝3 W.答案：(1)4 V 1 Ω (2)3 V (3)3 W此文档是由网络收集并进行重新排版整理.word 可编辑版本！。
考点18 闭合电路的欧姆定律闭合电路的欧姆定律(选修3-1第二章：恒定电流的第七节闭合电路的欧姆定律)★★★○○○○1、闭合电路欧姆定律内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．2、公式： （1）I=ER r，只适用于纯电阻电路（E 为电源的电动势，R 为外电路电阻，r 为电源的内阻）； （2）E=U 外+U 内，适用于任何电路（U 外为外电路电压，也叫路端电压，U 内为内电路电压）。
1、路端电压U 与电流I 的关系 （1）关系式：U ＝E －Ir. （2）电源的U －I 图象如图所示．①当电路断路即I ＝0时，U=E ，即纵坐标的截距为电源电动势． ②当外电路电压为U ＝0时，横坐标的截距为短路电流，I 短＝E r．③图线的斜率的绝对值为电源的内阻．即r ＝|ΔU ΔI |＝EI m ，斜率的绝对值越大，表明电源的内阻越大。
④图线上任一点对应的U 、I 的比值为此时外电路的电阻，即R ＝UI。
⑤图线上任一点对应的U 、I 的面积UI 为电源的输出功率，而电源的总功率P 总＝EI ，P 总－P 出＝EI－UI为电源的发热功率。
2、路端电压与外电阻的关系一般情况U＝IR＝ER＋r·R＝E1＋rR，当R增大时，U增大特殊情况(1)当外电路断路时，I＝0，U＝E(2)当外电路短路时，I短＝Er，U＝0（四川省资中县球溪高级中学2020学年高二上学期12月考）如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图线，下列说法中正确的是( )A. 电流都是I0时，两电源的内电压相等B. 路端电压都为U0时，它们的外电阻相等C. 电源甲的内阻小于电源乙的内阻D. 电源甲的电动势小于电源乙的电动势【答案】B【精细解读】A项：电流都是I0，由图看出电源甲的内阻大于电源乙的内阻，两电源的内电压不相等．故【点拨】解决本题关键是学生理解U-I图像的物理意义：横坐标截距为短路电流，纵坐标截距为电源电动势，图像斜率绝对值为电源内阻。
