【CN208777380U】一种洗浴热量回收装置【专利】

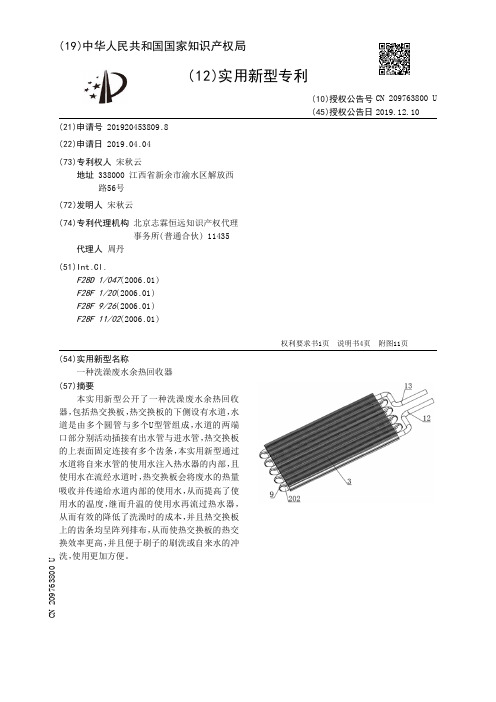

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920453809.8(22)申请日 2019.04.04(73)专利权人 宋秋云地址 338000 江西省新余市渝水区解放西路56号(72)发明人 宋秋云　(74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 周丹(51)Int.Cl.F28D 1/047(2006.01)F28F 1/20(2006.01)F28F 9/26(2006.01)F28F 11/02(2006.01)(54)实用新型名称一种洗澡废水余热回收器(57)摘要本实用新型公开了一种洗澡废水余热回收器，包括热交换板，热交换板的下侧设有水道，水道是由多个圆管与多个U型管组成，水道的两端口部分别活动插接有出水管与进水管，热交换板的上表面固定连接有多个齿条，本实用新型通过水道将自来水管的使用水注入热水器的内部，且使用水在流经水道时，热交换板会将废水的热量吸收并传递给水道内部的使用水，从而提高了使用水的温度，继而升温的使用水再流过热水器，从而有效的降低了洗澡时的成本，并且热交换板上的齿条均呈阵列排布，从而使热交换板的热交换效率更高，并且便于刷子的刷洗或自来水的冲洗，使用更加方便。

权利要求书1页 说明书4页 附图11页CN 209763800 U 2019.12.10C N 209763800U权　利　要　求　书1/1页CN 209763800 U1.一种洗澡废水余热回收器，包括热交换板，其特征在于：所述热交换板的下侧设有水道(2)，所述水道(2)是包括多个圆管(201)与多个U型管(202)，多个圆管(201)均匀的固定排布在热交换板的底面，且相邻的两个圆管(201)的端部通过U型管(202)互相连通，所述水道(2)的两端口部分别活动插接有出水管(12)与进水管(13)，所述热交换板的上表面固定连接有多个齿条(3)。

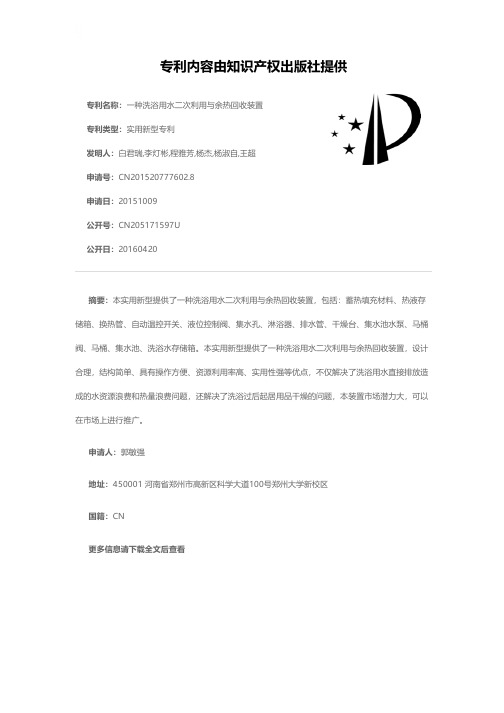

专利名称：一种洗浴用水二次利用与余热回收装置专利类型：实用新型专利
发明人：白君瑞,李灯彬,程雅芳,杨杰,杨淑自,王超申请号：CN201520777602.8
申请日：20151009
公开号：CN205171597U
公开日：
20160420
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种洗浴用水二次利用与余热回收装置，包括：蓄热填充材料、热液存储箱、换热管、自动温控开关、液位控制阀、集水孔、淋浴器、排水管、干燥台、集水池水泵、马桶阀、马桶、集水池、洗浴水存储箱。

本实用新型提供了一种洗浴用水二次利用与余热回收装置，设计合理，结构简单、具有操作方便、资源利用率高、实用性强等优点，不仅解决了洗浴用水直接排放造成的水资源浪费和热量浪费问题，还解决了洗浴过后起居用品干燥的问题，本装置市场潜力大，可以在市场上进行推广。

申请人：郭敏强
地址：450001 河南省郑州市高新区科学大道100号郑州大学新校区
国籍：CN
更多信息请下载全文后查看。

专利名称：热量回收装置
专利类型：实用新型专利
发明人：阮建伟,洪加勇,朱华良申请号：CN201720530778.2申请日：20170515
公开号：CN206919713U
公开日：
20180123
专利内容由知识产权出版社提供
摘要：本实用新型公开了热量回收装置。

包括甘油存储罐和加热容器；甘油存储罐上设置有进油管、出油管、进气管和出气管；加热容器内设置加热罐体，加热罐体上设置温度传感器，加热罐体外壁上设置螺旋形油管和螺旋形水管，螺旋形水管紧靠在螺旋形油管下沿；出油管与螺旋形油管相连；螺旋形水管与外部水管相连。

本实用新型通过甘油吸收热量并将在需要时通过高温甘油用于加热作业，资源回收利用，节约企业生产成本，同时，根据实际需要可通过冷却水与高温甘油配合的方式来调节温度，并且调节时冷却水与甘油不接触，便于后续两者再单独重新利用。

申请人：浙江凯德化工有限公司
地址：312300 浙江省绍兴市上虞区杭州湾上虞经济技术开发区纬三东路
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：谈杰
更多信息请下载全文后查看。

专利名称：一种沐浴水热能回收器专利类型：实用新型专利
发明人：唐石泉
申请号：CN02230821.0
申请日：20020412
公开号：CN2545557Y
公开日：
20030416
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种沐浴水热能回收器，4块隔板7分别固定在箱体1上，隔板7由易传热材料构成，隔板7与箱体1之间分别为沐浴水储水盆6、上层沐浴水储水层11、下层沐浴水储水层10、上层自来水储水层8、下层自来水储水层9，沐浴水储水盆6、上下沐浴水储水层、上下自来水储水层、沐浴水出口3之间有通管连通，自来水入水管4和自来水出水管5分别与上下层自来水储水层连通。

该热能回收器能回收沐浴时排出的沐浴水中的热能循环再用、节能、环保、安全、结构简单、成本低。

申请人：唐石泉
地址：511510 广东省清远市清城区附城青云新村二幢503号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种浴室热回收制热水装置专利类型：发明专利
发明人：王高远,胡战超
申请号：CN202111352001.9
申请日：20211116
公开号：CN114263994A
公开日：
20220401
专利内容由知识产权出版社提供
摘要：本发明公开了一种浴室热回收制热水装置，包括内设换热器I的气液分离器、压缩机、四通换向阀、换热器II、膨胀阀、淋浴水换热器、废水换热器、电磁阀和过滤水箱，所述气液分离器的出气口与压缩机的进气口连通，所述压缩机的出气口与四通换向阀的D端口连通，所述四通换向阀的E端口与淋浴水换热器的工质进口连通，所述淋浴水换热器的工质出口通过膨胀阀与换热器II的进口连通，所述换热器II的出口与四通换向阀的C端口连通，所述四通换向阀的S端口与气液分离器的进气口连通，所述四通换向阀的E端口通过电磁阀与淋浴水换热器的工质出口连通，与现有技术相比，能够更高效可靠和最大限度提供热水以及化霜对热水水温影响较小。

申请人：中山大学
地址：510000 广东省广州市新港西路135号
国籍：CN
代理机构：杭州中利知识产权代理事务所(普通合伙)
代理人：肖洋
更多信息请下载全文后查看。

专利名称：一种洗浴及生活废水热量回收再利用装置专利类型：实用新型专利
发明人：吴宁
申请号：CN202123224620.8
申请日：20211221
公开号：CN216745581U
公开日：
20220614
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种洗浴及生活废水热量回收再利用装置，属于废水热量回收领域。

一种洗浴及生活废水热量回收再利用装置，包括底板和内管体，底板上表面固定有支撑板和热水箱，内管体顶部设置有中部凹陷的过滤罩，内管体底端固定连通有出液斗，出液斗底端固定连通有排液管，内管体外部从上至下依次固定套接有两固定板，且下方的固定板固定安装在支撑板上，两固定板之间固定有外管体。

本实用新型通过在内管体内部设置有从上至下依次间歇分布的若干第一隔板和若干第二隔板，可以增大废水的流动路径，使得废水中的热量能被更有效的回收，且第一隔板和第二隔板可以轻松取出，使得第一隔板和第二隔板在使用后能更容易被清洁。

申请人：南京方通科技有限公司
地址：210000 江苏省南京市江北新区浦珠南路3号
国籍：CN
代理机构：北京京专专利代理事务所(普通合伙)
代理人：宋华
更多信息请下载全文后查看。
