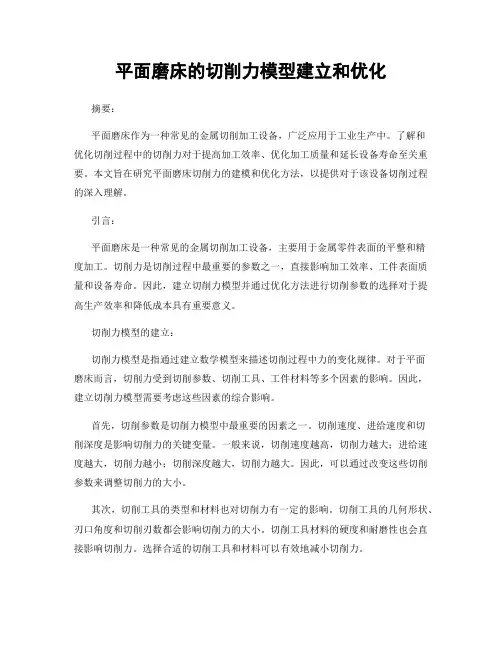

平面磨床的切削力模型建立和优化摘要：平面磨床作为一种常见的金属切削加工设备，广泛应用于工业生产中。
了解和优化切削过程中的切削力对于提高加工效率、优化加工质量和延长设备寿命至关重要。
本文旨在研究平面磨床切削力的建模和优化方法，以提供对于该设备切削过程的深入理解。
引言：平面磨床是一种常见的金属切削加工设备，主要用于金属零件表面的平整和精度加工。
切削力是切削过程中最重要的参数之一，直接影响加工效率、工件表面质量和设备寿命。
因此，建立切削力模型并通过优化方法进行切削参数的选择对于提高生产效率和降低成本具有重要意义。
切削力模型的建立：切削力模型是指通过建立数学模型来描述切削过程中力的变化规律。
对于平面磨床而言，切削力受到切削参数、切削工具、工件材料等多个因素的影响。
因此，建立切削力模型需要考虑这些因素的综合影响。
首先，切削参数是切削力模型中最重要的因素之一。
切削速度、进给速度和切削深度是影响切削力的关键变量。
一般来说，切削速度越高，切削力越大；进给速度越大，切削力越小；切削深度越大，切削力越大。
因此，可以通过改变这些切削参数来调整切削力的大小。
其次，切削工具的类型和材料也对切削力有一定的影响。
切削工具的几何形状、刃口角度和切削刃数都会影响切削力的大小。
切削工具材料的硬度和耐磨性也会直接影响切削力。
选择合适的切削工具和材料可以有效地减小切削力。
最后，工件材料的硬度、强度和塑性等物理性质也会对切削力产生影响。
不同的工件材料在切削过程中会产生不同的切削力。
因此，了解工件材料特性对于准确建立切削力模型至关重要。
切削力模型的优化：切削力模型的优化目标是通过控制和调整切削参数，使得切削力达到最小化或最优化。
优化切削力模型可以提高加工效率、减少切削力对设备的磨损、改善工件表面质量等。
首先，可以通过传统的试错方法来优化切削力模型。
根据已有的切削力模型，在实际加工中进行试削实验，根据实验结果调整切削参数，直到达到切削力的最优值。

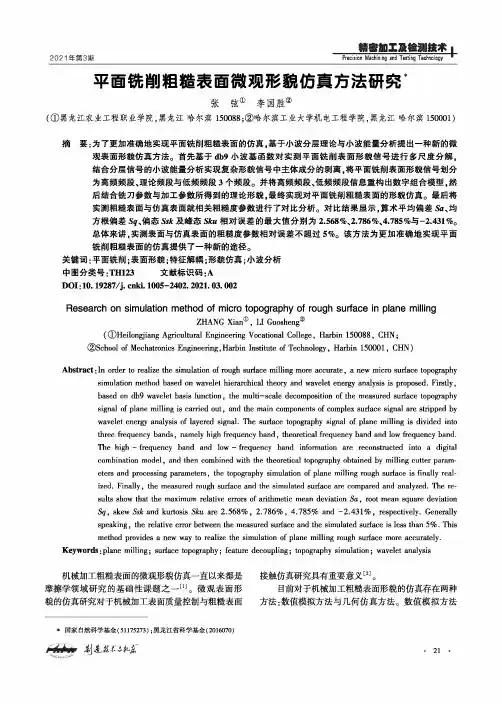

縉密an 工廉检测技术I2024 年第3期 Precision Machining and Testing Technology ■平面铳削粗糙表面微观形貌仿真方法研究**国家自然科学基金（51175273）；黑龙江省科学基金（2016070）张弦①李国胜②(①黑龙江农业工程职业学院，黑龙江哈尔滨150088；②哈尔滨工业大学机电工程学院，黑龙江哈尔滨150001)摘要:为了更加准确地实现平面铳削粗糙表面的仿真,基于小波分层理论与小波能量分析提出一种新的微观表面形貌仿真方法。
首先基于db9小波基函数对实测平面铳削表面形貌信号进行多尺度分解,结合分层信号的小波能量分析实现复杂形貌信号中主体成分的剥离，将平面铳削表面形貌信号划分 为高频频段、理论频段与低频频段3个频段。
并将高频频段、低频频段信息重构出数字组合模型，然后结合铳刀参数与加工参数所得到的理论形貌，最终实现对平面铳削粗糙表面的形貌仿真。
最后将实测粗糙表面与仿真表面就相关粗糙度参数进行了对比分析。
对比结果显示，算术平均偏差Sa 、均 方根偏差Sg 、偏态Ssk 及峰态Sku 相对误差的最大值分别为2.568%、2.786%、4.785%与-2.431 %。
总体来讲，实测表面与仿真表面的粗糙度参数相对误差不超过5%。
该方法为更加准确地实现平面 铳削粗糙表面的仿真提供了一种新的途径。
关键词:平面铳削;表面形貌;特征解耦;形貌仿真;小波分析中图分类号:TH123 文献标识码:ADOI : 10.19287/j. cnki. 1005-2402.2021.03.002Research on simulation method of micro topography of rough surface in plane millingZHANG Xian ①，U Guosheng ②(©Heilongjiang Agricultural Engineering Vocational College , Harbin 150088, CHN ；②School of Mechatronics Engineering , Harbin Institute of Technology , Harbin 150001, CHN)Abstract : In order to realize the simulation of rough surface milling more accurate , a new micro surface topographysimulation method based on wavelet hierarchical theory and wavelet energy analysis is proposed. Firstly ,based on db9 wavelet basis function , the multi-scale decomposition of the measured surface topographysignal of plane milling is carried out , and the main components of complex surface signal are stripped by wavelet energy analysis of layered signal. The surface topography signal of plane milling is divided intothree frequency bands , namely high frequency band, theoretical frequency band and low frequency band. The high 一 frequency band and low - frequency band information are reconstructed into a digitalcombination model , and then combined with the theoretical topography obtained by milling cutter param eters and processing parameters , the topography simulation of plane milling rough surface is finally real ized. Finally , the measured rough surface and the simulated surface are compared and analyzed. The re sults show that the maximum relative errors of arithmetic mean deviation Sa, root mean square deviation Sq, skew Ssk and kurtosis Sku are 2.568%, 2.786%, 4.785% and -2.431%, respectively. Generally speaking , the relative error between the measured surface and the simulated surface is less than 5%. This method provides a new way to realize the simulation of plane milling rough surface more accurately.Keywords : plane milling ； surface topography ； feature decoupling ; topography simulation ； wavelet analysis 机械加工粗糙表面的微观形貌仿真一直以来都是 接触仿真研究具有重要意义。
平面磨削机械零件除了带有圆柱、圆锥表面外，还有若干平面组成，如零件底平面，零件上相互平行、垂直或成一定角度的平面。
这些平面所要求达到的技术要求主要是平面的平面度，平面之间的平行度、垂直度、倾斜度以及平面与其他要素之间的位置度，还有平面的表面粗糙度。
平面磨削就是在平面磨床上对这些平面进行加工，达到一定的要求，小型的平面工件也可在工具磨床上进行加工。
平面磨削后的表面精度一般可达IT7一IT6级，表面粗糙度达Ra0.63～0.16um，平行度误差在1000mm长度内为0.01mm。
任务一机床原理项目1平面磨床的结构M7130G/F型平面磨床是在M7130A型基础上经过改进的卧轴矩台平面磨床，也是较为常用的一种平面磨床之一(见图)。
下面就以M7130G/F为例介绍平面磨床的基本操作。
一、M7130G/F型平面磨床各部件名称和作用(一)床身床身1为箱型铸件，上面有V型导轨及水平导轨；工作台2安装在导轨上。
床身前侧的液压操纵箱上安装有垂直进给机构、液压操纵板等，用以控制机床的机械与液压转动。
电器按钮板上有电器控制按钮。
图M7130G/F平面磨床1—床身；2一工作台；3一磨头；4一滑板；5一立柱：6一电器箱；7一电磁吸盘；8一电钮板；9一液压操纵箱(二)工作台工作台2是一盆形铸件，上部有长方型台面，下部有凸出的导轨。
工作台上部台面经过磨削，并有一条T形槽，用以固定工作物和电磁吸盘。
在台面四周装有防护罩，以防止切削液飞溅。
(三)磨头磨头3在壳体前部，装有两套短三块油膜滑动轴承和控制轴向窜动的两套球面止推轴承，主轴尾部装有电动机转子，电动机定子固定在壳体上。
磨头3在水平有两种进给形式：一种是断续进给，即工作抬换向一次，砂轮磨头横向作一次断续进给，进给量1～12mm；另一种是连续进给，磨头在水平面燕尾导轨上往复连续移动，连续移动速度为0.3～3m／min，由进给选择旋钮控制。
磨头除了可液压传动外，还可作手动进给。
(四)滑板滑板4有两组相互垂直的导轨，一组为垂直矩形导轨，用以沿立柱作垂直移动；另一组为水平燕尾导轨，用以作磨头横向移动。

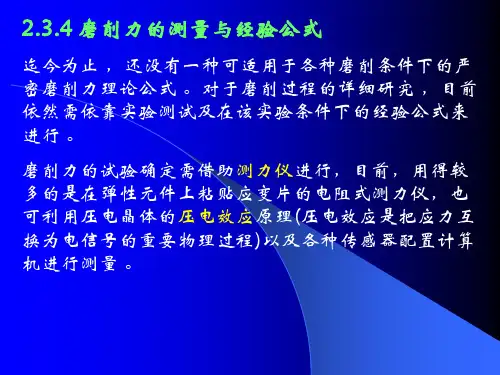

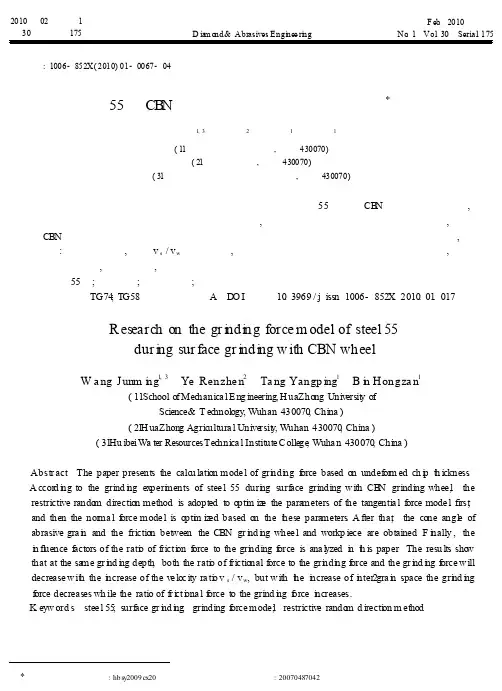

引言磨削力是磨削制造工艺中的一个重要考虑因素，引起了能量损耗、大量磨削热量、局部高温和磨削振动，影响了磨削淬硬的相变、硬化层厚度和表面硬度等。

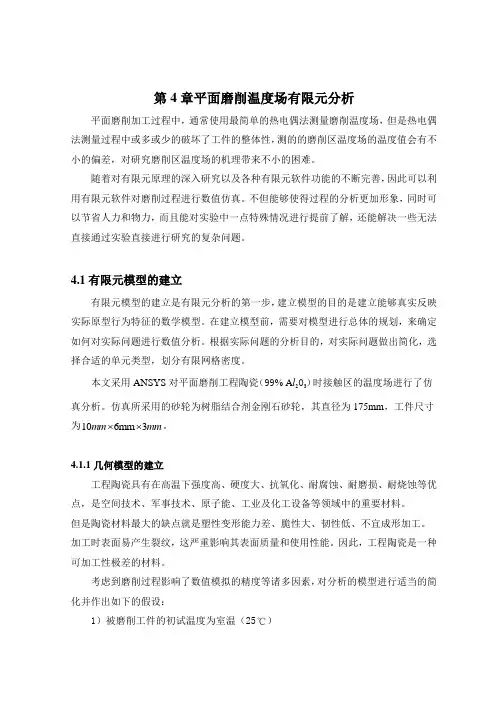

为了获得磨削淬硬的切向磨削力进而确定磨削温度场的热源强度，通过对单个磨粒切削状态分析简化，在因次解析法的基础上建立平面磨削力的数学模型，通过试验对其有效性进行验证并分析其影响规律。

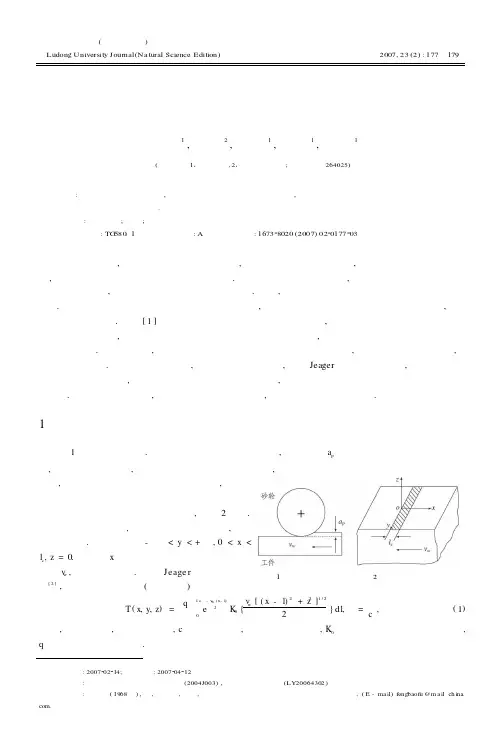

1平面磨削力的数学模型通常可以把磨削力分解在相互垂直的3个方向上，分别为法向磨削力F n 、切向磨削力F t 和轴向磨削力F a ，如图1所示。
由于轴向力F a 较小，可以不计。
图1平面磨削力示意图1.砂轮2.工件（1）砂轮与工件接触弧长平面磨削磨粒的运动轨迹如图2所示。
AC 为接触弧，r 为创成半径。
根据相对运动原理，磨削时磨粒切削工件的相对运动可转化成砂轮按照半径为r 的创成圆沿导轨MM 作纯滚动时磨粒A 相对静止工件的运动，点A 的运动轨迹为延长外摆线，其相对运动轨迹的方程如下x=r s sin φ±V φy=r s （1－cos φ）式中r s ———砂轮半径；φ———点A 的接触角；V φ———砂轮的直线位移，V φ＝v w r s v s；“＋”———用于逆磨；“－”———用于顺磨。
图2平面磨削磨粒的运动轨迹磨削时，砂轮与工件接触的单元长度d l s =d x 2+d y 2姨=r s1±2v w v scos φ+vwv s 姨姨姨d φ（2）doi :10.13436/j.mkjx.201407059平面磨削的磨削力数学模型研究邵国友(宿迁学院，江苏宿迁223800)摘要：为了获得磨削淬硬的切向磨削力进而确定磨削温度场的热源强度，通过对单个磨粒切削状态分析简化，在因次解析法的基础上建立平面磨削力的数学模型，利用试验验证了其有效性，进一步分析了磨削用量对磨削力的影响规律。
研究结果表明：切向磨削力和法向磨削力误差均＜6.81%，验证了所建平面磨削力数学模型的有效性。
关键词：平面磨削力的数学模型；磨削淬硬；单个磨粒切削状态中图分类号：TG580.64文献标志码：B文章编号：1003－0794（2014）07－0139－03Study on Mathematical Model of Grinding Force in Plane GrindHardeningSHAO Guo-you(Suqian College,Suqian 223800，China)Abstract:In order to obtain the tangential grinding force in the grinding hardening and then determine the heat flux of grinding temperature,the cutting state of a single simplified abrasive was taken into consideration.Based on dimensional analysis method,the mathematical model of grinding force in plane grind -hardening was established.The mathematical model of grinding force in plane grinding was experimentally verified and the influences of grinding parameters on grinding force were investigated.The results indicate that:the errors of the tangential grinding force and normal grinding force was less than 6.81%,which verified the effectiveness of the grinding force model.Key words:mathematical model of grinding force;plane grind -hardening;cutting state of a single simplified abrasive （1）}煤矿机械Coal Mine MachineryVol.35No.07Jul.2014第35卷第07期2014年07月F x F xF 1F 212yφMv sO 1r s延长外摆线v wxrCvV φMO 2Aa p2139由于φ角很小，取cos φ≈1，得d l s =r s 1±vw v s ≈≈d φ（3）平面磨削时，在接触角φ范围内的接触长度l s ＝r s 1±vwv s≈≈φ0乙d φ=r s 1±vw v s乙≈φ（4）接触角φ≈2a p d s 姨=2a p r s姨，由于v w 与v s相差较大，v w /v s 很小，接触弧长l s =2r s a p姨（5）（2）建立数学模型假定磨粒尖端的两端都位于磨削砂轮上的同一圆周上，磨粒的形状是一个圆锥，具有一定角度的圆锥的中心线与磨削砂轮半径方向一致。
图3描述了以平均磨粒切削深度g 磨削时的磨粒所受的磨削力。
由外圆磨削力模型可以得到平面磨削时单个磨粒的磨削力t =π/2-π/2乙d t d φd φ=k ω2（1－ε）v w v sa p 2r s姨乙≈n =π/2-π/2乙d n d φd φ=2k sin2γω2（1－ε）πcos 2γv w v sa p2r s姨乙≈姨姨姨姨姨姨姨姨姨姨姨姨姨（6）式中d p ———磨削力；d t ———d p 沿切向方向的分力；d n ———d p 沿法向方向的分力；σ———作用于垂直切削方向单位面积上的力，即单位磨削力；t ———平均每个磨粒的切向分力；n ———平均每个磨粒的法向分力；k ———与工件材料有关的系数；γ———圆锥半顶角，一般取γ=60°；ω———平均磨粒间隔；ε———影响系数，ε＝0.2~0.5。
总磨削力F t =jtF n =jn平面磨削的作用的磨粒数j =l s b ω2=b 2r s a p姨ω2（8）式中b ———磨削宽度。
平面磨削时磨削力数学模型F t =jt =kb ω-2εa pv wv s≈≈12r s ≈≈（9）F n =jn =4kb πtan γω-2εa pv wv s ≈≈12r s≈≈（10）计算理论磨削力时，式中b 、a p 、v w 、v s 、r s 由磨削条件直接给出，k 、ω分别根据工件材料和砂轮型号查得，ε的取值对磨削力的影响最大，取值不当将产生很大的误差，本文将结合试验数据来确定其值，以便使其误差达到满意的效果。
图3磨粒所受的磨削力1.磨粒2.工件2数学模型的验证与分析采用文献[5]的试验数据对平面磨削力数学模型的有效性进行验证，其试验条件如下：砂轮型号WA60L6V砂轮直径准/mm250砂轮速度/m ·s －135磨削深度/mm 0.15，0.20，0.30进给速度/m ·s －10.01，0.03，0.05磨削宽度/mm 10磨削液干磨磨削方式顺磨式（9）、式（10）中各参数分别为k =170、b=10、ω=0.67、r s =125、γ=60°。
ε值的选取结合试验结果及其范围进行，选取不同的值，比较其误差大小。
经多次计算后可知当ε=0.45时，计算结果如表1所示。
切向磨削力和法向磨削力的误差均＜6.81%，验证了所建平面磨削力数学模型正确性，该模型可用以计算工件磨削淬硬的磨削力。
表1切向磨削力和法向磨削力注：（）内为法向磨削力。
据表1可以得出磨削力随磨削深度和工件进给速度的变化规律曲线图。
从曲线图可知：切向磨削力和法向磨削力均随磨削深度和工件进给速度的增加而增大，由于磨削深度的增加，磨削砂轮和第35卷第07期Vol.35No.07平面磨削的磨削力数学模型研究———邵国友1－ε1－ε（7）}1-ε-ε/21-ε-ε/21-ε/2误差/%4.34（6.53）1.87（6.81）0.15（4.70）3.78（0.21）1.85（2.34）4.70（5.64）3.82（6.31）0.23（2.37）1.67（4.28）试验号123456789砂轮速度v s /m ·s -1353535353535353535磨削深度a p /mm 0.150.150.150.200.200.200.300.300.30进给速度v w /m ·s -10.010.030.050.010.030.050.010.030.05试验值/N13（31）31（60）37（75）16（38）40（92）53（113）33（83）60（156）80（172）计算值/N 13.5644（33.0244）30.4212（64.0883）36.9461（71.4778）15.3952（37.9209）40.7396（89.8436）55.4926（119.3786）34.2615（77.7628）59.8624（152.0154）81.3323（179.3634）γX-XgXd pd td n 切削方向O φ12d td φ切削方向φd pX1-ε/212140煤矿机械Coal Mine MachineryVol.35No.07Jul.2014第35卷第07期2014年07月工件的接触弧长增大，单颗磨粒磨削厚度增大，同一时刻参与磨削的磨粒数量变大，因而磨削力呈现增大的趋势；由于工件进给速度的增加，单颗磨粒磨削厚度增大，因而磨削力呈现增大的趋势。
切向磨削力和法向磨削力的增大速率随磨削深度的增加呈增大趋势，随工件进给速度的增加呈减小趋势。
3结语根据因次解析法建立了平面磨削力的数学模型，并通过试验对所建模型进行了验证和影响因素分析，得出以下结论：（1）通过磨削力的理论计算与试验研究，对比表明所建平面磨削力数学模型是有效的，可以用来较为准确地计算磨削淬硬试验中的磨削力；（2）随磨削深度和工件进给速度的增加，切向磨削力和法向磨削力均不断增大，但其增大速率随磨削深度增大呈现增大的趋势，随工件进给速度增大呈现减小的趋势。
