自制红外遥控开关电路图想自己制作一个可以遥控开关电灯的电路，最简单的方法就是直接选用市售的PT2262和PT2272这类无线收发模块，其遥控距离可达30~40m，并且可以控制多路负载工作。
PT2262和PT2272收发模块。
上图中左边的为PT2272接收模块，这种模块只要外接三极管驱动继电器即可控制电灯的工作。
右边为无线遥控发射器，内部一般都是采用与PT2272配套的PT2260或PT2262设计。
若提问者想采用元器件自己动手制作遥控电路，可以按照下图所示电路来制作。
简单的红外遥控开关电路。
红外发射电路。
上图中，555时基电路接成一个自激多谐振荡器，其振荡频率由电阻R1、R2及C2决定。
调整R2或C2的标称值即可改变振荡频率。
按下微动开关S，555电路得电工作，驱动红外发射二极管VD向外发射红外遥控信号。
红外接收电路。
上图中，VD为红外接收二极管，用于接收红外发射电路发出的红外遥控信号。
V6及其集电极所接的L、C4组成一个选频放大器，V7、V8组成一个双稳态电路。
当红外接收二极管VD接收到红外遥控信号时，该信号先经V5放大，然后送至V6组成的选频放大器放大，若VD 接收到的红外信号的频率与LC4的并联谐振频率相同时，V6集电极便会输出一个触发信号，使V7、V8构成的双稳态电路翻转，V8集电极输出变为高电平使V9导通，继电器吸合，接通电灯电源。
若再按一下红外遥控发射器，VD又接收到红外遥控信号，使双稳态电路再次翻转，V8集电极变为低电平，V9截止，继电器失电，电灯电源断开。
上图电路中二极管VD1~VD5皆选用1N4148，V5~V9选用9014三极管即可。
红外发射管和红外接收管。
上图中，透明封装的为红外发射二极管，蓝黑色封装的为红外接收二极管。
制作时，红外发射二极管可以选用5mm的管子。
红外接收二极管在使用时，与稳压管一样，应反向接于电路中。
一、工作原理我们先熟悉一款开关电源的工作原理，该电源可输出5V电压，如图1所示。
1. 抗干扰电路在电网输入端首先设置一个NTC5D-9负温度系数热敏电阻，作用是保护后面的整流桥，刚开机时热敏电阻处于冷态，阻值比较大，可以限制输入电流，正常工作时，电阻比较小。
这样对开机时的浪涌电流起到有效的缓冲作用。
电容CY1、CY2、CY3、CY4用以滤除从工频电网上进入开关稳压电源和从开关稳压电源进入工频电网的不对称杂散信号，电容CX1、CX2用以滤除从工频电网上进入开关稳压电源和从开关稳压电源进入工频电网的对称杂散信号，用电感L1抑制从工频电网上进入开关稳压电源和从开关稳压电源进入工频电网的频率相同、相位相反的杂散干扰电流信号。
采用高频特性好的瓷片电容和铁芯电感，实现开关稳压电源电路中的高频辐射不污染工频电网和工频电网上的杂散电磁波不会窜入开关稳压电源电路中而干扰和影响其工作，对高频分量或工频的谐波分量具有急剧阻止通过功能，而对于几百赫兹以下的低频分量近似一条短路线。
图1 开关电源的工作原理图2. 整流滤波电路在电路中D1、D2、D3、D4组成全桥整流电路，把输入的交流电压进行全波整流，然后用C1进行滤波，最后变成直流输出供电电压，为后级的功率变换器供电，整流滤波后的电压约为300V。
3. UC3842供电与振荡300V的脉动直流电压，此电压经R12降压后给C4充电，供电UC3842的7脚，当C4的电压达到UC3842的启动电压门槛值时，UC3842开始工作并提供驱动脉冲，由6脚输出推动开关管工作。
一旦开关管工作，反馈绕组的能量经过D6整流，C4滤波，又供电到UC3842的7脚，这时可以不需要R12的启动了。
C9、R11接UC3842的定时端，和内部电路构成振荡电路，振荡的工作频率计算为：f=1.8/（Rt*Ct）代入数据可计算工作频率：f=68.18K4. 稳压电路该电路主要由精密稳压源T L 4 3 1 和线性光耦P C 8 1 7 组成，假设输出电压↑→经过R 1 6 、R 1 9 、R20、RES3的取样电压↑→TL431的1脚电压↑，当该脚电压大于TL431的基准电压2.5V时，TL431的2、3脚导通，→通过光电耦合到UC3842的2脚，于是UC3842的6脚驱动脉冲的占空比↓→开关变压器T1绕组上的能量↓→输出电压↓，达到稳压作用；反之，假设输出电压下降，则稳压过程与上相反。
开关电源PCB设计实例标签：开关电源PCB印制电路板的制作所有开关电源设计的最后一步就是印制电路板(PCB)的线路设计。
如果这部分设计不当，PCB也会使电源工作不稳定，发射出过量的电磁干扰(EMI)。
设计者的作用就是在理解电路工作过程的基础上，保证PCB设计合理。
开关电源中，有些信号包含丰富的高频分量，因而任何一条PCB引线都可能成为天线。
引线的长和宽影响它的电阻和电感量，进而关系到它们的频率响应。
即使是传送直流信号的引线，也会从邻近的引线上引入RF(射频)信号，使电路发生故障，或者把这干扰信号再次辐射出去。
所有传送交流信号的引线要尽可能短且宽。
这意味着任何与多条功率线相连的功率器件要尽可能紧挨在一起，以减短连线长度。
引线的长度直接与它的电感量和电阻量成比例，它的宽度则与电感量和电阻量成反比。
引线长度就决定了其响应信号的波长，引线越长，它能接收和传送的干扰信号频率就越低，它所接收到的RF(射频)能量也越大。
主要电流环路每一个开关电源内部都有四个电流环路，每个环路要与其他环路分开。
由于它们对PCB布局的重要性，下面把它们列出来：1．功率开关管交流电流环路。
2．输出整流器交流电流环路。
3．输入电源电流环路。
4．输出负载电流环路。
图59a、b、c画出了三种主要开关电源拓扑的环路。
通常输入电源和负载电流环路并没有什么问题。
这两个环路上主要是在直流电流上叠加了一些小的交流电流分量。
它们一般有专门的滤波器来阻止交流噪声进入周围的电路。
输入和输出电流环路连接的位置只能是相应的输入输出电容的接线端。
输入环路通过近似直流的电流对输入电容充电，但它无法提供开关电源所需的脉冲电流。
输入电容主要是起到高频能量存储器的作用。
类似地，输出滤波电容存储来自输出整流器的高频能量，使输出负载环能以直流方式汲取能量。
因此，输入和输出滤波电容接线端的放置很重要。
如果输入或输出环与功率开关或整流环的连接没有直接接到电容的两端，交流能量就会从输入或输出滤波电容上流进流出，并通过输入和输出电流环“逃逸”到外面环境中。
用AT89C51实现电话远程控制家用电器(PCB)2008届毕业设计(论文)学 院 : 信息与电子工程学院专 业 : 电子信息工程班 级 : 2004级041班学 号 :104023001论文题目:用AT89C51实现电话 远程控制家用电器摘要随着社会的发展和科技的进步，越来越多的家用电器进入了人们的生活，这些家用电器给人们的生活带来了很多的方便和享受，同时随着电话在家庭的普及，电话机的功能将进一步得到开发和利用。
利用电话实现家用电器遥控是家电未来的发展方向之一。
本次毕业设计的题目是用AT89C51实现电话远程控制家用电器，该系统主要是由AT89C51单片机、DTMF解码芯片MT8870、语音芯片ISD2560和存储芯片24C02组成。
可以用电话机或手机在任何地方、任何时刻通过此系统来远程控制家里的电器。
该系统可以直接开关电器、延时开关电器、监听家中声音、密码修改和存储及其状态查询，并且有自动语音提示功能。
系统具有运行可靠、成本低、操作方便、适用性强等特点，可以广泛应用于城市社区，具有较大的推广价值。
关键词：单片机,电话,远程遥控,语音提示ABSTRACTWith the development of scientific technology,an increasing number of home appliances have come into people's daily lives. These home appliances have brought in much convenience and enjoyment to people's life. The function of telephones will be further utilized and developedalong with the popularization of telephones. Home appliances will probably be controlled by the telephone using the remote control technique in the future.The thesis of graduation designer is a remote-control system of home applicances, it is based on AT89C51 MCU with a phone.This system is mainly consisted of the AT89C51, DTMF decoder chip MT8870, Voice chip ISD2560 and memory chip 24C02. The telephone or the cell phone can be used at any place, any time through a intelligent telephone remote control system to control home appliances. This system has a function to turn on the home applicances directly,or turn on the home applicances in a defintly time. Wiretapping , changing and storing passwords and inquirying the state of home applicances.In fact, the system showed its great advantages in the practical application, such as a high reliability and applicability but a low cost and easy operations. Therefore, the device could be applied to communite in the city and its well worth doing so.Key words : MCU, Telephone, Remote control, Voice sugges目录摘要 ............................................................................................... ABSTRACT . (I)第一章引言 01.1 课题背景 01.2 课题设计目标 (1)第二章系统方案论证 (2)2.1系统整体方案比较 (2)2.2 模块方案比较 (4)2.2.1 DTMF解码 (4)2.2.2 语音芯片 (5)2.2.3 主控制器选择 (6)第三章系统总体设计和主要芯片选择 (7)3.1 系统总体设计 (7)3.2 主要芯片介绍 (10)3.2.1 AT89C51 (10)3.2.2 DTMF芯片概述 (13)3.2.3 AT24C02 (14)第四章系统硬件设计 (19)4.1 振铃检测和模拟摘机 (19)4.2 声音监听和语音提示电路 (20)4.3 单片机控制和密码存储电路 (22)4.4 DTMF检测电路 (23)4.5 继电器控制电路 (25)第五章系统软件设计 (26)5.1 系统软件设计基本思路 (26)5.2 定时中断子程序 (28)5.3 MT8870中断子程序 (30)第六章系统调试 (33)6.1 整体系统调试 (33)6.2 硬件的调试 (33)6.3 软件调试 (34)第七章毕业设计总结 (34)致谢 (35)参考文献 (36)附录 (37)附录一：元器件清单 (37)附录二：电话远程控制器原理图 (39)附录三：电话远程控制器PCB图 (40)附录四：电话远程控制器实物图 (41)附录五：电话远程控制器程序 (42)第一章引言1.1 课题背景20世纪90年代初，美国、欧洲等经济比较发达的国家先后提出了“智能住宅”的概念。
开关电源电路板的制作方法
制作开关电源电路板的基本步骤如下：
1.设计电路图：使用电路设计软件，绘制开关电源的电路图，包括电源输入、滤波电容、整流桥、电感、稳压器等元件的连接方式。
2.确定电路板尺寸：根据电路图确定电路板的尺寸和形状。
3.设计电路板布局：将电路图中各个元件的位置和布局转化为电路板上的焊盘和导线连接方式。
4.绘制电路板图样：在PCB设计软件中，根据电路板布局，绘制电路板图样。
5.电路板制作：将电路板图样打印到覆铜板上，使用化学方法腐蚀铜板，形成焊盘和导线连接。
6.钻孔：使用钻床钻孔，为电路板上的元件焊盘和连接孔钻孔。
7.贴装元件：将电路板上需要焊接的元件，如电容、电感、稳压器等，按照电路图和电路板布局进行贴装。
8.焊接元件：使用焊接工具，将电路板上的元件进行焊接。
9.测试电路板：使用万用表等工具，测试电路板的电气性能是否符合设计要求。
10.封装电路板：使用透明的保护层、外壳等材料，将电路板封装起来，以保护电路板和元件不受损坏。
以上是开关电源电路板的制作基本步骤，需要注意的是，电路板制作需要专业的技术和工具，建议初学者先从简单的电路板制作开始。
自制简易遥控开关该遥控开关的特点是不需专用遥控手机，可用家中现成的彩电遥控器进行遥控操作，能非常方便地对家用电器实行开、关控制，遥控距离可达六、七米。
电路原理如图所示。
图中ＩＣ１为彩电遥控接收头，①脚为地，②脚为＋５Ｖ电源端，③脚为信号输出端，未接收到信号时为＋３．６Ｖ左右，接收到信号时为０Ｖ左右，ＩＣ２为ＣＤ４０１７十进制计数／译码集成电路。
交流２２０Ｖ电源经降压、整流和滤波后得到的直流１２Ｖ电压作为继电器的工作电压，＋１２Ｖ再经Ｒ２限流，ＶＤ稳压后得＋５Ｖ为电路其他部分供电。
静态时，Ｔ１导通，ＩＣ２的状态为Ｑ０＝１，并保持不变，指示灯ＬＥＤ点亮。
当按一下遥控器上的任一键时，ＩＣ１的③脚输出一串低电平脉冲，经Ｃ４平滑后，Ｔ１由导通变为截止，ＩＣ２的脚输入一正脉冲，Ｑ０＝０，Ｑ１＝１，Ｔ２导通，Ｊ吸合，被控制的家用电器得电工作。
再按一次遥控器时，Ｑ１＝０、Ｑ２＝１，由于Ｑ２端接ＩＣ２脚，使ＩＣ２复位，Ｑ０＝１，因此Ｊ失电，被控制的电器断电。
简单实用的遥控开关本遥控开关仅用了５只三极管，整个电路可装在尺寸仅４０ｍｍ×５０ｍｍ的电路板上，能对各种电器进行遥控开／关操作，电路见附图。
所使用的遥控发射器是普通家电遥控器。
接收控制电路只要按图正确焊接，无须调试即可成功。
ＩＲ为红外线遥控接收头，未接收到红外线信号时，①脚输出高电平，接收到红外线信号时，①脚输出一连串低电平脉冲。
Ｒ４、Ｃ２与Ｒ７、Ｃ３组成两个积分电路，Ｑ４、Ｑ５、Ｊ组成继电器控制电路，Ｃ５、Ｄ５～Ｄ８组成交流降压整流电路。
平时待机或上电后的初始状态是：Ｑ１导通，Ｑ２截止，Ｑ５截止，继电器Ｊ不工作。
遥控开机过程，短按遥控器按钮（小于０．５秒），在这较短的时间内，因Ｃ３容量远大于Ｃ２，故Ｂ点电位很快升到高电位（约１Ｖ左右），而Ａ点电位上升不到０．６Ｖ，因此Ｑ３不能导通，只有Ｑ２导通，这样，Ｃ点为高电位，Ｑ５导通，继电器Ｊ动作，其接点Ｊ－１、Ｊ－２同时吸合，Ｊ－２接通电器电源。
远程电话遥控Rovio重启制作教程原理：用一组单路遥控器实现遥控开关Rovio的电源，遥控器接收端放入Rovio肚子接入电路板的供电线路。
遥控器的供电控制接到远程电话遥控开关上。
这样通过拨打电话控制远程遥控开关实现遥控器的电源开（发送指令激活肚子里的接收端把Rovio断电），关（停止发送指令使得肚子里的接收端恢复ROVIO供电）。
电话遥控开关产品说明：产品特点：* 没有距离限制，可用电话或手机在全球范围内任何地方控制各种家用电子电器产品，操作简单，使用方便，价格低廉* 不用随身携带遥控发射器* 没有电磁波辐射干扰问题* 不受干扰影响* 不会误触发主要用途：* 控制电饭煲、电蒸锅等厨房电器：适用于忙碌的上班一族，可在下班前开始作饭、煲汤、炖肉等回到家中便能吃上可口的饭菜，节省宝贵的休息时间* 控制空调：回家前提前打开空调，夏天一回到家中便可享受清凉和清新的空气，冬天一回到家中便可感受到家中的温暧* 灯光控制：回家前可提前打开家中的路灯，方便出行* 自动浇花控制：旅游出差也许会很多天，也许远在国外，用它可以随时帮你自动浇花* 宠物饲养：用它可以随时给宠物如小猫、小狗、小金鱼投喂饲料 * 自动抽排水灌溉：适用于鱼塘换水、水产养植* 其它各种电子、电器、电动设备控制操作说明：1、先将12V直流电源接好，再将电话线插入本遥控器的电话线输入插孔内，可以与家用电话机并联使用2．用电话或者手机拨家里的本机电话号码，7次振铃无人接听，本遥控接收自动转入工作状态，听到“呜～”的一声后，输入四位密码（初始密码5678），若密码正确：按“1”键第一路继电器接通，按“2”键第一路继电器断开;按“3”键第二路继电器接通，按“4”键第二路继电器断开。
3、按“*”键为密码修改：单路无线遥控开关产品说明：本产品有1路输出口，由继电器控制直流的通断，可使要控制的设备达到电机的正、反转，或开关的通、断转换，以及各种特殊控制程序的要求，有三种工作状态(互锁、非锁、自锁）.b. M型-信号暂存(非锁型) 即：按下遥控器A键，所对应的A继电器吸合，松开遥控器按键，A继电器断开，依次循环工作.零无制作 2012-09-24。
开关电源PCB设计流程及布线技巧在任何开关电源设计中，PCB板的物理设计都是最后一个环节，如果设计方法不当，PCB可能会辐射过多的电磁干扰，造成电源工作不稳定，以下针对各个步骤中所需注意的事项进行分析：一、从原理图到PCB的设计流程建立元件参数－》输入原理网表-》设计参数设置-》手工布局-》手工布线-》验证设计－》复查-》cam输出。
二、参数设置相邻导线间距必须能满足电气安全要求，而且为了便于操作和生产，间距也应尽量宽些。
最小间距至少要能适合承受的电压，在布线密度较低时，信号线的间距可适当地加大，对高、低电平悬殊的信号线应尽可能地短且加大间距，一般情况下将走线间距设为8mil。
焊盘内孔边缘到印制板边的距离要大于1mm，这样可以避免加工时导致焊盘缺损。
当与焊盘连接的走线较细时，要将焊盘与走线之间的连接设计成水滴状，这样的好处是焊盘不容易起皮，而是走线与焊盘不易断开。
如图：三、元器件布局实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子设备的可靠性产生不利影响。
例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声；由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，因此，在设计印制电路板的时候，应注意采用正确的方法。
每一个开关电源都有四个电流回路：（1）电源开关交流回路（2）输出整流交流回路（3）输入信号源电流回路（4）输出负载电流回路输入回路通过一个近似直流的电流对输入电容充电，滤波电容主要起到一个宽带储能作用；类似地，输出滤波电容也用来储存来自输出整流器的高频能量，同时消除输出负载回路的直流能量。
所以，输入和输出滤波电容的接线端十分重要，输入及输出电流回路应分别只从滤波电容的接线端连接到电源；如果在输入/输出回路和电源开关/整流回路之间的连接无法与电容的接线端直接相连，交流能量将由输入或输出滤波电容并辐射到环境中去。
电源开关交流回路和整流器的交流回路包含高幅梯形电流，这些电流中谐波成分很高，其频率远大于开关基频，峰值幅度可高达持续输入/输出直流电流幅度的5倍，过渡时间通常约为50ns。
遥控器是怎么样制成的原理遥控器是我们日常生活中常见的电子设备之一，它能够通过无线方式控制其他设备的操作，如电视、音响、空调等。
那么，遥控器是如何制成的呢？下面将详细介绍遥控器的制作原理。
首先，我们来了解遥控器的基本组成部分。
遥控器主要由电路板、发射器、控制按钮、电源等组成。
电路板是遥控器的核心部件，是进行电信号传输和控制信号处理的平台。
发射器部分是用于发射无线信号的模块，常见的是红外线和射频。
控制按钮是供用户操作的部分，通过按下按钮来改变电路板上的开关状态。
电源部分则提供电能支持整个遥控器的正常工作。
遥控器的制作原理基于无线通信技术。
以大多数家用遥控器为例，它们使用的是红外线通信技术。
红外线是一种位于可见光波长较长的电磁波，具有无线传输、穿透力强的特点，适用于短距离数据传输。
整个遥控器的制作过程可以简单分为几个步骤：1. 电路板设计与制作：首先需要进行遥控器电路的设计。
设计过程中需要考虑到控制按钮的布局、按键与电路板之间的连接、电源的接入等。
通常会使用CAD 或其他设计工具来完成电路板的设计。
完成设计后，可以选择将电路板通过PCB 打样的方式制作出来。
2. 元件安装：一旦电路板制作完成，接下来需要将各种元器件安装到电路板上。
这些元器件包括集成电路、电容、电阻、发射器等。
安装过程要求精确和细致，需要遵循产品说明书的指导进行。
3. 电路调试：安装完元器件后，需要对整个电路进行调试，以确保电路正常工作。
这个过程可能涉及到检查电路板上的焊接是否良好、检测元器件是否正常、检查电源电压是否稳定等。
4. 编程与配置：遥控器的功能需要通过程序来实现。
在电路板上集成的控制芯片上需要下载相应的程序，通过编程来实现逻辑控制。
这个步骤需要有专业的程序员或工程师来完成。
5. 外壳设计与制作：除了功能的实现，遥控器外壳的设计也是很重要的。
外壳需要方便用户的操作和携带，还要保护内部的电路和元器件。
根据设计的要求，可以使用3D打印、注塑等方式制作外壳。
电话遥控开关电路PCB制作
摘要
PCB（Printed Circuit Board），中文名称为印制线路板，简称印制板，是电子工业的重要部件之一。
[4]此次制作的主要目的是为了得到PCB图，是以电话遥控开关电路作为制作基础的，是基于软件Altium Designer S09 完成的。
PCB设计的流程大致可以分为：电路原理图设计，由原理图生成网络表，PCB的制作。
电路原理图的设计流程又可分为：设置图纸格式，设置原理图编辑器系统参数，放置元件、导线等相关图件，原理图的调整，报表输出，文件保存。
电路原理图主要是利用Altium Designer S09 提供的原理图编辑器绘制、编辑原理图，目的是为PCB设计提供网络表等设计参数信息，也可以为其他用途提供标准的电路原理图。
PCB设计的流程可以分为：准备原理图，规划印制电路板，设置环境参数，导入数据，设定工作参数，元件布局，设置布线规则，自动布线，手工调整，敷铜，DRC检测，输出文件。
印制电路板的设计是所有设计步骤的最终环节。
前面的原理图设计等工作只是从原理图上给出了电气连接关系，其功能的最后实现还是要依赖于PCB 板的设计。
Key Words
PCB制作，Altium Designer S09，电路原理图设计，电话遥控开关电路。
概述
本次制作PCB是以电话遥控开关电路作为原理图的，如图1-1所示是一个电话遥控开关电路原理图。
此电话遥控电路可以实现家用电器的电话遥控，也可以实现防盗报警功能。
电话遥控开关可以充分利用现有的固定电话网络，不需要进行专门的布线，不占用无线电频率资源，同时，由于电话线路各地联网，可以方便地实现远程控制。
另外，电话属于双工通信，操作者可以通过各种提示音及时了解受控对象的有关信息，从而进行相关操作，实现产品的交互性与智能化。
[3]因此，电话遥控与常规的遥控方式相比，显示出一定的优越性。
不仅如此，电话遥控开关还广泛应用于生活和生产中。
在现代科学技术飞速发展的今天，每家每户多多少少得有着各种类型的家用电器，而电话遥控开关的是用会使我们的日常生活更加便捷。
本次设计的对象就是通过软件Altium Designer S09 的应用，得到电话遥控开关电路的PCB 设计图。
通过对此款软件的操作应用，使得能更加熟悉和设计印制电路板的整个流程。
此次制作过程也遇到了很多技术关键问题，比如：电路原理图的设计过程中元件库的调入以及元件的查找和排版，原理图编辑器系统参数的设置，PCB设计中的环境参数设置，元件、布线规则的设置和元件布线调整，印制电路板的规划等。
最终的预期成果是得到电话遥控开关电路原理图，原理图与PCB 之间的电气联系的网络表，以及印制电路板PCB图，都以文件的方式呈现出来。
以上便是概述部分。
图１－１电话遥控开关电路原理图
设计原理
本次设计流程可以分为两大部分：电路原理图的设计流程，印制电路板ＰＣＢ设计流程。
电路原理图设计流程：（１）设置图纸规格，首先要对所绘制的电路有一个初步的构思，设计好图纸的大小。
（２）设置原理图编辑器的系统参数。
如设置网格大小和类型、光标类型等。
（３）放置元件、导线等相关图件。
在Altium Designer S09集中库中的元件都带有封装，为设计提供了很大的方便。
（４）原理图的调整。
利用Altium Designer S09原理图编辑器提供给的各种编辑工具，将图纸上的图件进行编辑和调整，如电气检查、参数修改、元件排列、自动标注和各种标注文字等，构成一个完整的原理图。
（５）报表的输出。
[1]经过这几个步骤，就可以得到所要的电话遥控开关电路的原理图。
在原理图的绘制过程中，有很多难点也是关键点，如元件的查询，原理图所涉及的各种元件能否在Altium Designer S09的封装库中找到，元件库的调用，图件的放置，属性的修改及报表的生成等。
ＰＣＢ的设计流程：（１）准备原理图。
ＰＣＢ的前期工作就是要绘制原理图。
如果不绘制得到原理图而直接进行ＰＣＢ的设计，即手工布局和布线，虽然可行，但是无法自动调整文件，这会给以后的维护带来极大的麻烦，况且对于较复杂的电路，这样做几乎是不可能的。
（２）规划印制电路板。
包含根据电路复杂程度和应用场合等因素，如电路板是单面板、双面板还是多面板；电路板的尺寸，与外界的接口形式，插件安装位置和电路板安装方式等。
（３）设置环境参数。
主要内容有设定电路板的尺寸、板层参数等。
（４）导入数据。
将由原理图生成的电路网络表、元件封装等参数装入PCB空白文件中。
（5）设定工作参数。
设定工作参数主要包括电气网格、可视网格的大小、形状，公制与英制的转换，工作层面的显示和颜色等。
（6）元件布局。
元件布局分为自动布局和手
工布局。
（7）设置布线规则。
布线规则是设置布线时的各个规范。
（8）自动布线。
（9）手工调整。
自动布线后可能会发现布线不尽合理，这时必须进行手工调整。
（10）敷铜。
（11）DRC检测。
以确保PCB图符合设计规则，所有的网络均已正确连接。
（12）输出文件。
[1]包括PCB文件等。
在PCB的设计流程中，有一些难点也是关键点。
比如：如何规划印制板电路板，环境参数的设置，工作参数的设定，元件的布局和布线以及之后的调整。
这些都影响着设计得到的ＰＣＢ图结果的好坏。
本次制作的ＰＣＢ如图１－２所示。
图１－２ＰＣＢ
总结及体会
在整个电话遥控开关电路原理图及PCB的制作过程中遇到了很多大大小小的难题，但是通过老师的讲解和资料的广泛搜集，最终还是完成了最初的目标。
感觉自己通过这次的制作收获颇丰，对于ＰＣＢ的设计流程有了大致的了解，对软件Altium Designer S09的应用也更加的熟练。
然而学无止境，Altium Designer S09的强大完全不是一时能够驾驭的，只有不断地学习和讨教以及练习，才能将Altium Designer S09应用得更好。
致谢
感谢各位老师的殷勤教导和孜孜不倦的教诲，以及诸位同学的虚心指点和建议。
没有你们的无私帮助，我是没有信心完成此次制作的。
参考文献
【１】穆秀春，冯新宇，王宇·Altium Designer 原理图与PCB设计·电子工业出版社·2011（01）
【２】芮新芳,朱朝霞,牛耀国. 使用Altium Designer Winter 09软件快速设计印刷电路板[J]. 软件导刊. 2011(06)

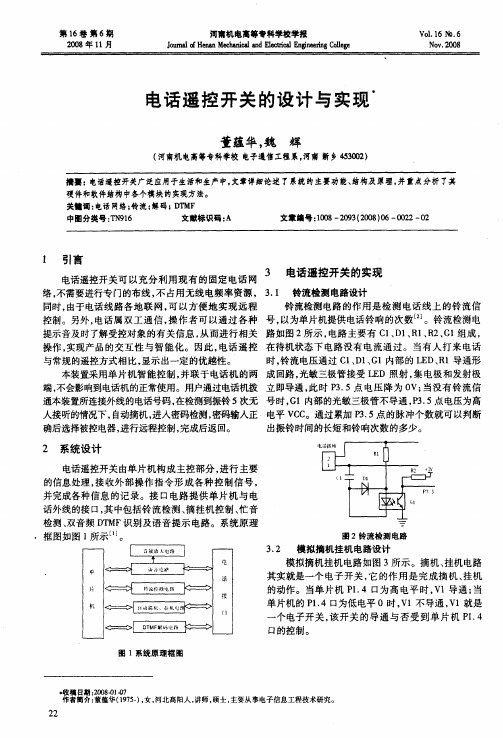

【３】董蕴华，魏辉·电话遥控电路的设计和实现·河南机电高等专科学校电子通信工程系·2008（01）
【４】/view/3672.htm百度百科ＰＣＢ。
