故障树

什么是故障树分析法故障树分析（FTA）技术是美国贝尔电报公司的电话实验室于1962年开发的，它采用逻辑的方法，形象地进行危险的分析工作，特点是直观、明了，思路清晰，逻辑性强，可以定性分析，也可以做定量分析。

体现了以系统工程方法研究安全问题的系统性、准确性和预测性，它是安全系统工程的主要分析方法之一。

一般来讲，安全系统工程的发展也是以故障树分析为主要标志的。

1974年美国原子能委员会发表了关于核电站危险性评价报告，即“拉姆森报告”，大量、有效地应用YFTA，从而迅速推动了它的发展。

什么是故障树图（FTD）故障树图（或者负分析树）是一种逻辑因果关系图，它根据元部件状态（基本事件）来显示系统的状态（顶事件）。

就像可靠性框图（RBDs），故障树图也是一种图形化设计方法，并且作为可靠性框图的一种可替代的方法。

一个故障树图是从上到下逐级建树并且根据事件而联系，它用图形化"模型"路径的方法，使一个系统能导致一个可预知的，不可预知的故障事件（失效），路径的交叉处的事件和状态，用标准的逻辑符号（与，或等等）表示。

在故障树图中最基础的构造单元为门和事件，这些事件与在可靠性框图中有相同的意义并且门是条件。

故障树和可靠性框图（RBD）FTD和RBD最基本的区别在于RBD工作在"成功的空间"，从而系统看上去是成功的集合，然而，故障树图工作在"故障空间"并且系统看起来是故障的集合。

传统上，故障树已经习惯使用固定概率（也就是，组成树的每一个事件都有一个发生的固定概率）然而可靠性框图对于成功（可靠度公式）来说可以包括以时间而变化的分布，并且其他特点。

故障树分析中常用符号故障树分析中常用符号见下表:技降树分析中常用符号售件符号）符号名称定义©:与门患示仅当所膏锦人李祥发生M ，黯出事伴才发生Mh或门表示至少一4幅欢事伴发生时，鼎W 事件就发生6非门表示输出多作足鞠人事件的酎立第祚「门表洪门表示忸当n 个铺人事件中有k 梯k 并磅上的L 事作淀叟时，辅四事俸才爱生«fthA_推序与n 表示仅当输小孝怦按规定的顺序发生忖，标 出事祚才发生L PC ・…L ）巡 TT 耳门舜用:集或门表示仅当单个辅人李件发生忖，翱出事件才会______ （二pO —）T 燃r 】学门表示仅当条件送生忖输为事件的发生方导敢谢 出事件的发生AA相同隹椁拜号同缝塔明F 浦的惶或，除向用轼引字母人于《 V代玲相同仲浦声号iTtiv*r、^加7革……X”吆■相似隹喀符号用用指明用似于眼的位部 转向和彼此\/ X M . ■» KX字田代号用冏，事作的标垮不团4GM 用制果蛙蚪就故障树分析法的数学基础1.数学基础（1）基本概念 集:从最普遍的意义上说，集就是具有某种共同可识别特点的项（事件）的集合。

故障树分析法故障树分析法是一种常用的系统分析工具，用于分析和解决系统故障问题。

它是基于树状结构的逻辑推理方法，通过将系统故障现象从根本原因向下逐步细分，最终找出故障产生的根源，从而提供有效的解决方案。

故障树分析法由冯·邓明、吕培堂等人提出，旨在解决复杂的系统故障问题。

它借鉴了概率论、逻辑学和数学统计学等学科的理论和方法，通过建立故障树模型，分析系统故障的发生概率和故障根本原因，以便进行故障预防和改进工作。

故障树分析法的基本思想是通过对系统故障事件的分析，找出导致故障的基本事件和事件之间的逻辑关系，进而构建起一个全面而准确的故障树模型。

在故障树中，根事件表示系统的故障事件，中间事件表示造成故障事件的基本事件，而最底层的事件则是导致基本事件发生的可能性事件。

在进行故障树分析时，首先需要明确系统故障的范围和目标，然后收集相关的故障数据和现象，建立故障树模型，并进行逻辑推导和计算分析。

通过对故障树模型的分析，可以找出导致故障的主要因素和关键环节，进而制定相应的故障排除和改进措施，以提高系统的稳定性和可靠性。

在实际应用中，故障树分析法通常与其他分析方法相结合，如故障模式和影响分析法、追溯分析法等。

通过多种方法的综合应用，可以更全面地了解系统故障的性质和根本原因，并提出科学合理的解决方案。

总之，故障树分析法是一种有效的系统分析工具，可以帮助我们找出故障的根源并提供解决方案。

在实际应用中，我们需要熟练掌握故障树分析的基本原理和方法，结合实际情况进行具体分析。

通过不断改进和完善故障树模型，提高系统的可靠性和稳定性，从而确保系统正常运行。

故障树分析法作为一种重要的系统工具，将在各行各业发挥重要作用。

故障树分析方法（FTA）
1.确定系统：首先，确定要进行故障树分析的系统。

这可以是任何类
型的系统，如电力系统、交通系统或工业生产系统。

2.定义故障：确定可能导致系统故障的故障模式。

这些故障可以是硬
件故障、软件故障或运营失误等。

3.构建故障树：根据系统中不同组件之间的逻辑关系，构建故障树。

故障树是一个逆推的树形图，从故障事件开始，逐步追溯到其潜在原因。

4.分析故障树：通过计算不同故障模式的概率，评估系统的可用性。

这可以通过使用概率论的方法，如布尔代数、事件树分析或蒙特卡洛模拟等。

5.识别关键故障：确定导致系统故障的关键故障模式。

这些故障模式
可能会导致系统的重大损失或影响其正常运行。

6.提出解决方案：基于故障树分析的结果，提出改进系统可靠性的解
决方案。

这可以包括改变系统设计、增加备件或实施更严格的维护程序等。

然而，故障树分析方法也有一些限制。

首先，它需要大量的数据和专
业知识来构建和分析故障树。

其次，故障树只能分析已知的故障模式，而
无法处理未知的故障。

总之，故障树分析方法是一种强大的工具，可以帮助评估和分析系统
可靠性。

它可以用于预测潜在的故障模式，并提供改进系统可靠性的解决
方案。

尽管存在一些限制，但故障树分析方法仍然是一种广泛应用于工程
和管理领域的方法。

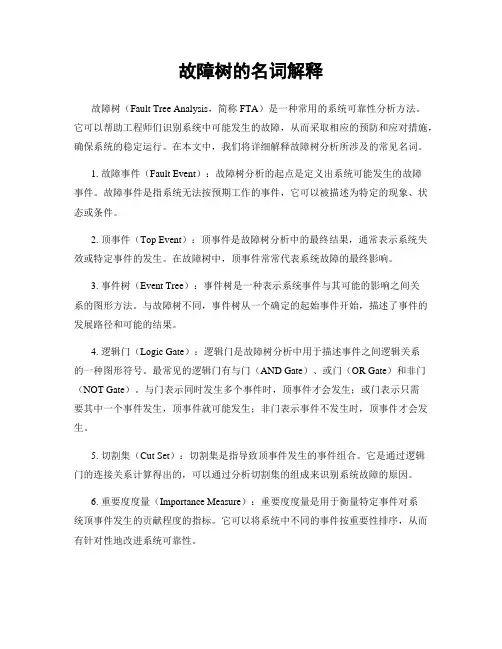

故障树的名词解释故障树（Fault Tree Analysis，简称FTA）是一种常用的系统可靠性分析方法。

它可以帮助工程师们识别系统中可能发生的故障，从而采取相应的预防和应对措施，确保系统的稳定运行。

在本文中，我们将详细解释故障树分析所涉及的常见名词。

1. 故障事件（Fault Event）：故障树分析的起点是定义出系统可能发生的故障事件。

故障事件是指系统无法按预期工作的事件，它可以被描述为特定的现象、状态或条件。

2. 顶事件（Top Event）：顶事件是故障树分析中的最终结果，通常表示系统失效或特定事件的发生。

在故障树中，顶事件常常代表系统故障的最终影响。

3. 事件树（Event Tree）：事件树是一种表示系统事件与其可能的影响之间关系的图形方法。

与故障树不同，事件树从一个确定的起始事件开始，描述了事件的发展路径和可能的结果。

4. 逻辑门（Logic Gate）：逻辑门是故障树分析中用于描述事件之间逻辑关系的一种图形符号。

最常见的逻辑门有与门（AND Gate）、或门（OR Gate）和非门（NOT Gate）。

与门表示同时发生多个事件时，顶事件才会发生；或门表示只需要其中一个事件发生，顶事件就可能发生；非门表示事件不发生时，顶事件才会发生。

5. 切割集（Cut Set）：切割集是指导致顶事件发生的事件组合。

它是通过逻辑门的连接关系计算得出的，可以通过分析切割集的组成来识别系统故障的原因。

6. 重要度度量（Importance Measure）：重要度度量是用于衡量特定事件对系统顶事件发生的贡献程度的指标。

它可以将系统中不同的事件按重要性排序，从而有针对性地改进系统可靠性。

7. 故障树分析方法（Fault Tree Analysis Method）：故障树分析方法是指使用故障树进行系统可靠性评估、故障原因分析和风险管理的过程。

故障树分析方法结合了图形表示和定量分析，为工程师提供了全面而系统化的故障识别和排除手段。

故障树分析详细范文1.确定系统故障：首先，需要明确定义系统的故障。

故障可以是系统无法达到预期性能、无法执行特定功能或完全失效等。

2.确定故障起因：然后，需要确定导致系统故障的起因。

这可以是单个组件的故障、操作员错误、环境因素等。

3.创建故障树：接下来，需要创建故障树。

故障树是一个逻辑结构图，用来表示系统故障的可能起因和后果之间的关系。

树的根表示系统故障，分支表示可能的故障起因，叶节点表示故障的具体原因。

4.评估故障概率：在故障树中，需要为每个故障事件分配一个概率值，以表示该事件发生的概率。

这可以通过专家评估、数据分析或以往经验得出。

5.分析故障树：在故障树中，如果存在从顶部到底部的路径，即从根节点到叶节点的路径，表示系统发生故障的逻辑。

通过分析故障树，可以识别导致系统故障的关键故障事件。

6.提出改进措施：最后，根据故障树分析结果，可以提出改进措施，减少系统故障的概率。

例如，可以通过增加备用设备、改进操作程序或提供培训来提高系统的可靠性。

然而，故障树分析也存在一些限制。

首先，它需要大量的时间和专业知识来创建和分析故障树。

其次，故障树分析通常只考虑故障发生的可能性，并未考虑故障的后果严重性。

因此，在进行故障树分析时，需要考虑到这些限制，并结合其他方法来综合评估系统的可靠性和安全性。

总之，故障树分析是一种有效的故障分析方法，能够帮助工程师理解和评估系统的可靠性。

通过详细的故障树分析，可以准确地识别系统故障的起因，并提出相应的改进措施，以提高系统的可靠性和安全性。

故障树分析故障树分析（Fault Tree Analysis，简称FTA）是一种系统性、定量的故障分析方法，广泛应用于工程领域，有助于预测和预防系统故障的发生。

故障树分析将系统或者设备的故障看作是由一个或多个基本事件（Basic Event）的特定组合引起的，通过构建故障树来分析系统的故障演化过程，从而找出一系列可能导致故障的路径，提供预防、检测和修复的方法。

1.确定所要分析的系统：首先明确需要进行故障树分析的系统，并确定系统的功能、结构、输入和输出等重要参数。

2.确定故障模式：通过调研、数据收集等方式，确定系统可能出现的故障模式，包括组件失效、负载超限、环境因素等等。

3. 构建故障树：根据系统的功能和结构，确定顶事件（Top Event），即整个系统故障的最终结果，然后逐级地构建故障树，包括中间事件和基本事件。

中间事件是由一个或多个基本事件组合而成，表达了一系列故障发生的可能性。

4.确定事件发生概率：对于每个基本事件，通过分析历史数据、可靠性测试等方式，确定其发生概率。

5.分析故障路径：通过分析故障树，找出导致顶事件发生的可能路径，即从根事件到顶事件的所有组合。

6.评估系统可靠性：根据基本事件的发生概率和路径的组合方式，计算系统的失效概率，评估系统的可靠性。

7.提出预防和修复措施：根据故障树分析的结果，找出导致故障的根本原因，并提出相应的预防和修复措施，以提高系统的可靠性。

1.可定量分析：通过计算基本事件的发生概率和故障路径的组合方式，对系统的可靠性进行定量评估，提供了客观的数据支持。

2.易于理解和沟通：故障树结构清晰、简明，易于理解和沟通，使得各方能够共同参与故障分析工作。

3.发现故障原因：通过分析故障树，可以找出导致系统故障的根本原因，从而提出相应的预防和修复措施。

4.预防故障发生：通过分析系统的故障树，可以预测潜在的故障路径，及时采取措施，避免故障的发生。

然而，故障树分析也存在一些局限性：1.数据获取困难：确定基本事件的发生概率需要依赖可靠的数据，但是有时候数据获取困难，可能需要依赖经验估计。

FTA（Fault Tree Analysis，故障树分析）和树图（Tree Diagram）是两种不同的图形分析工具，用于系统故障分析和问题解决。

它们有以下主要区别：
1. FTA（Fault Tree Analysis）故障树分析：
- FTA 是一种定性和定量分析方法，用于识别系统故障的潜在原因以及如何预防或减少这些故障发生的概率。

- FTA 使用逻辑门（如与门、或门、非门等）来描述系统中故障发生的逻辑路径，通过逻辑组合来分析导致顶层事件（系统故障）的基础事件（造成故障的原因）。

- FTA 的输出是一个故障树结构图，用于显示系统故障事件与其潜在原因之间的逻辑关系。

2. 树图（Tree Diagram）：
- 树图是一种图形化的结构，常用于组织和展示复杂问题的分解结构，将主题分解为更小的子主题或细分项。

- 树图通常用于展示层次结构，从一个主题不断展开，显示其下级子项或细分内容，便于全面理解问题的结构关系。

- 树图在项目管理、决策分析、知识结构等领域得到广泛应用，有助于清晰展示复杂关系和逻辑结构。

总的来说，FTA主要用于分析系统故障的逻辑关系和概率，
重点在于找出故障原因和风险因素；而树图更注重于展示问题的层次结构和组织，便于整体理解和分解复杂问题。

使用这两种分析工具可以帮助有效地分析问题、制定解决方案和管理风险。

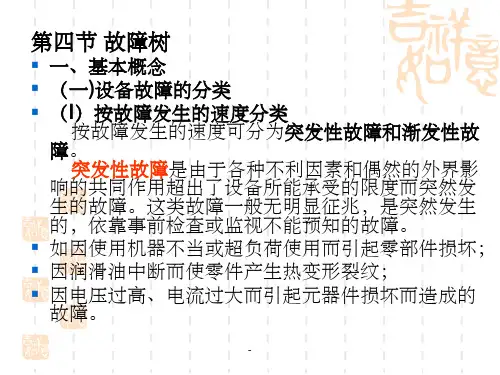

故障树方法详细讲解故障树的基本概念：1.故障：指系统中产生了不符合规定要求的功能状态变化。

2.故障模式：指故障发生的基本形式，如断路、短路、失效等。

3.故障事件：指故障的特定状况或状态。

4.基本事件：指不可再分解、直接观察或测量到的事件，也是故障树分析的起点。

5.顶事件：指故障树分析的终止事件，通常是系统不可接受的状态。

故障树的基本步骤：1.确定故障目标：根据系统的功能要求和性能要求，确定需要分析的故障目标。

故障目标可以是系统完全失效，也可以是系统其中一种重要功能失效。

2.识别故障模式：通过对系统进行分析，确定可能导致故障的各种模式，例如断路、短路、系统组件失效等。

3.建立事件关系模型：根据系统的结构和故障模式之间的关系，建立故障树的逻辑关系模型。

故障树采用逻辑门（AND门、OR门、NOT门）来描述事件之间的关系。

4.分析基本事件：根据故障模式和事件关系模型，对系统的每一个基本事件进行详细分析和定义。

基本事件的定义通常包括事件的描述、发生条件和概率等信息。

5.组装故障树：根据事件关系模型和基本事件的定义，将故障树从基本事件开始逐步组装起来，直至构建出完整的故障树。

6.评估故障树：通过对故障树进行定量或定性的计算和分析，评估系统的可用性和可靠性，识别故障发生的概率和影响，找出关键故障事件和故障路径。

7.制定改进措施：根据故障树的评估结果，制定改进措施，提高系统的可用性和可靠性。

常见的改进措施包括增强系统设计的容错能力、增加备件和设备冗余等。

故障树方法的应用：1.故障预防：通过分析故障树，发现系统中潜在的故障发生机制和影响，提前采取预防措施，降低故障发生的概率。

2.故障诊断：在系统出现故障时，通过分析故障树，确定造成故障的原因和故障路径，指导故障的排查和修复工作。

3.可靠性评估：通过对故障树进行评估，计算系统的可用性和可靠性指标，识别关键故障事件和故障路径，为系统改进和维护策略提供依据。

4.安全设计：通过分析故障树，确定可能导致安全事故发生的故障路径和风险源，提出安全设计和控制措施，保障系统的安全性。

故障树和决策树算法
故障树是一种用于分析系统故障的工具。

它通过将系统故障分解为不同的事件和条件，然后使用逻辑门（如与门、或门）来描述这些事件和条件之间的关系。

通过这种方式，可以确定导致系统故障的根本原因，并且可以帮助工程师们制定预防措施和改进方案，以提高系统的可靠性和安全性。

故障树分析通常用于工程、航空航天、核能等领域。

决策树算法则是一种用于建立预测模型和支持决策的工具。

它通过对数据集进行分析和分类，构建一颗树状结构来表示不同的决策路径。

在每个节点上，根据特征属性进行分裂，直到达到预定的终止条件。

决策树算法可以用于分类和回归任务，常见的应用包括医疗诊断、金融风险评估、客户关系管理等领域。

从应用角度来看，故障树算法主要用于系统安全性分析和故障预防，而决策树算法则主要用于数据挖掘和预测建模。

从方法论角度来看，故障树算法侧重于分析系统中的故障传播和影响，而决策树算法侧重于利用数据特征进行决策和预测。

总的来说，故障树和决策树算法都是在不同领域中非常有用的
工具，它们各自有着独特的特点和应用场景，可以帮助分析和解决复杂的问题。
