一种基于故障树和案例推理的故障诊断模型作者：郜斐林元赵锋锐来源：《电子技术与软件工程》2015年第16期摘要本文分析了航天器有效载荷在轨故障的分类，以及不同故障的处理方法，研究了基于知识的各种诊断方法的优点和不足。
根据航天器在轨管理监视需求，提出了一种基于故障树和案例推理相结合的混合诊断模型，并介绍了诊断知识构建方法和推理流程。
【关键词】航天器有效载荷故障诊断1 引言随着我国航天事业的迅速发展，多种携带不同类型载荷的航天器成功在轨运行，在气象环境监测、国土资源普查等方面发挥着重要作用。
一旦航天器有效载荷出现故障，将会造成巨大损失，因此及时发现其在运行过程中出现的故障情况，是非常有必要的。
2 航天器故障分类航天器在轨工作状态监视主要分为两种方式：遥感数据和遥测数据。
遥感数据是航天器有效载荷的工作目的，对其进行分析可以间接发现部分的载荷故障；而遥测数据则直接全面地反映了是航天器各分系统工作状况，因此一直以来，遥测数据都是航天器工作状态监视的一个重要输入。
从对遥测数据进行分析的角度，航天器故障可分为以下三种：单点故障、组合故障、时态故障。
单点故障是指对单个遥测参数进行判断即可确定的故障，无需其它的辅助信息；组合故障是指需要对多个有逻辑关系的遥测参数进行组合判断才能确定的故障，这种故障比较复杂，一般需要通过领域专家会诊才推出故障原因；时态故障是指对多个既有逻辑关系又有时间关系的遥测参数进行综合判断才能确定的故障，这类故障更为复杂，还需要结合相关遥测参数的变化情况才能推出结果。
对于单点故障，由于只需要进行简单的阈值判断，因此传统的遥测处理方法已经可以实现对其快速准确的报警。
对于组合故障和时态故障，传统的做法是由汇集航天器研制方各部件专家会诊，通过大量的人工分析给出诊断结论。
但这种做法已经无法满足信息化的发展要求，为了解决后两种故障诊断的效率问题，可在航天器故障诊断中引入基于知识的故障诊断方法。
3 基于知识的故障诊断方法基于知识的故障诊断方法将综合应用了专家经验和人工智能技术，将专家经验抽象成诊断知识，并通过计算机程序设计实现复杂故障的自动诊断。

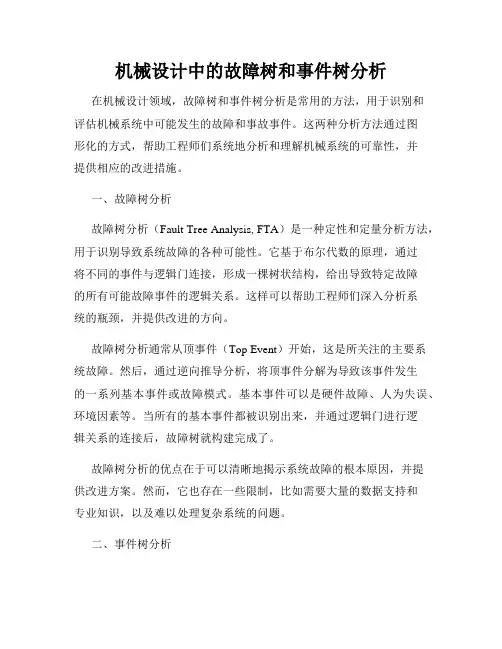

机械设计中的故障树和事件树分析在机械设计领域，故障树和事件树分析是常用的方法，用于识别和评估机械系统中可能发生的故障和事故事件。
这两种分析方法通过图形化的方式，帮助工程师们系统地分析和理解机械系统的可靠性，并提供相应的改进措施。
一、故障树分析故障树分析（Fault Tree Analysis, FTA）是一种定性和定量分析方法，用于识别导致系统故障的各种可能性。
它基于布尔代数的原理，通过将不同的事件与逻辑门连接，形成一棵树状结构，给出导致特定故障的所有可能故障事件的逻辑关系。
这样可以帮助工程师们深入分析系统的瓶颈，并提供改进的方向。
故障树分析通常从顶事件（Top Event）开始，这是所关注的主要系统故障。
然后，通过逆向推导分析，将顶事件分解为导致该事件发生的一系列基本事件或故障模式。
基本事件可以是硬件故障、人为失误、环境因素等。
当所有的基本事件都被识别出来，并通过逻辑门进行逻辑关系的连接后，故障树就构建完成了。
故障树分析的优点在于可以清晰地揭示系统故障的根本原因，并提供改进方案。
然而，它也存在一些限制，比如需要大量的数据支持和专业知识，以及难以处理复杂系统的问题。
二、事件树分析事件树分析（Event Tree Analysis, ETA）是一种定性和定量分析方法，用于评估机械系统中的事件发生概率和严重程度。
它通过图形化的方式，展示了系统事件的发展过程和结果，并提供了相应的风险评估。
事件树分析主要从一个初始事件（Initiating Event）开始，这是导致系统事件链的第一个事件。
然后，通过逻辑门的组合，确定出各种可能的事件序列和结果。
在每个逻辑门的选择中，考虑了不同的事件发生概率和条件。
最后，事件树形成了一个树状结构，直到最终事件（Final Event）为止。
事件树分析可以帮助工程师们全面了解系统事件的发展过程，并评估事件链中各个事件的发生概率和影响程度。
这有助于制定相应的风险控制策略和预防措施。

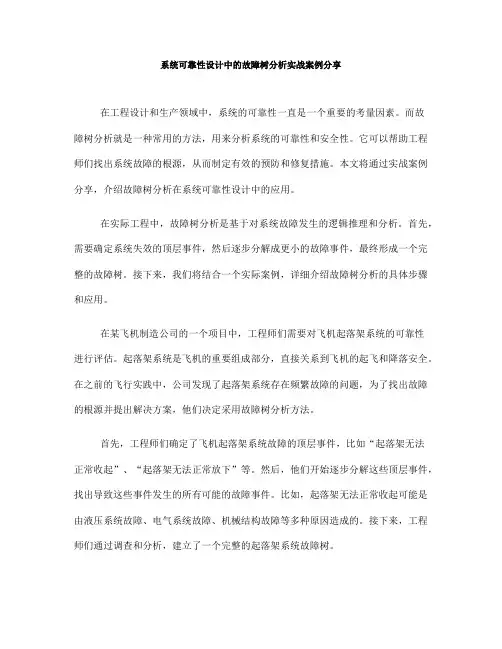

系统可靠性设计中的故障树分析实战案例分享在工程设计和生产领域中，系统的可靠性一直是一个重要的考量因素。
而故障树分析就是一种常用的方法，用来分析系统的可靠性和安全性。
它可以帮助工程师们找出系统故障的根源，从而制定有效的预防和修复措施。
本文将通过实战案例分享，介绍故障树分析在系统可靠性设计中的应用。
在实际工程中，故障树分析是基于对系统故障发生的逻辑推理和分析。
首先，需要确定系统失效的顶层事件，然后逐步分解成更小的故障事件，最终形成一个完整的故障树。
接下来，我们将结合一个实际案例，详细介绍故障树分析的具体步骤和应用。
在某飞机制造公司的一个项目中，工程师们需要对飞机起落架系统的可靠性进行评估。
起落架系统是飞机的重要组成部分，直接关系到飞机的起飞和降落安全。
在之前的飞行实践中，公司发现了起落架系统存在频繁故障的问题，为了找出故障的根源并提出解决方案，他们决定采用故障树分析方法。
首先，工程师们确定了飞机起落架系统故障的顶层事件，比如“起落架无法正常收起”、“起落架无法正常放下”等。
然后，他们开始逐步分解这些顶层事件，找出导致这些事件发生的所有可能的故障事件。
比如，起落架无法正常收起可能是由液压系统故障、电气系统故障、机械结构故障等多种原因造成的。
接下来，工程师们通过调查和分析，建立了一个完整的起落架系统故障树。
在故障树的基础上，工程师们进一步分析了每个故障事件发生的概率和影响，以及它们之间的逻辑关系。
通过定量分析，他们找出了导致起落架系统故障的主要原因，比如液压系统压力不足、电气系统短路、机械结构磨损等。
同时，他们还评估了每个故障事件的重要性和影响程度，以便确定重点解决方案。
基于故障树分析的结果，工程师们制定了一系列针对起落架系统故障的预防和修复措施。
比如，他们加强了液压系统的检修和维护，优化了电气系统的设计，完善了机械结构的润滑和保养等。
同时，他们还对飞机的起落架系统进行了全面的测试和验证，确保系统的可靠性和安全性得到了提升。
基于故障树的电动汽车充电桩故障分析系统设计摘要：随着电动汽车的普及，充电桩作为电动汽车的配套设施，对于保障用户的出行需求和推进新能源车辆普及化起到了至关重要的作用。
但是由于充电桩在使用过程中会受到各种因素的影响，如使用频次、环境温度、电网电压等，相应地也容易出现各种故障。
如果不及时排查和处理这些故障，将会严重影响用户的充电使用体验，甚至可能会对充电桩自身造成永久性损害。
因此，对于充电桩的故障排查和维修至关重要，有助于提高充电服务的稳定性和安全性，确保用户的充电需求得到有效满足。
关键词：故障树；电动汽车；充电桩；故障分析；系统设计随着电动汽车的普及和推广，充电桩作为重要的充电设施也得到了广泛应用。
然而，由于复杂的电路系统和高负载、频繁使用等特点，充电桩故障频发，给用户带来了很多不便和安全隐患。
因此，对充电桩常见故障进行深入分析，制定科学合理的维护保养方案和故障排查方法，对提高用户使用体验和保障安全具有重要作用。
本文将基于故障树的分析方法，对电动汽车充电桩常见故障及其原因进行详细阐述，旨在帮助用户在日常使用中及时了解故障发生的机理，并采取相应的措施予以解决。
一、基于故障树的电动汽车充电桩系统设计（一）软件的前段模板1.界面简洁明了，易于操作：用户能够快速找到需要进行的操作，能够方便地输入和修改信息。
2.界面响应迅速：软件能够快速响应用户的操作请求，使用户感到流畅自然。
3.显示图形化故障树：软件可以显示基于故障树算法生成的故障树图形，用户可以直观地判定各个节点之间的关系，深入理解故障原因。
4.支持多种查询方式：软件可以支持不同的查询方式，如根据故障类型、发生时间等条件进行查询，方便用户查找相关信息[1]。
5.提供故障排查方案：软件应该针对所选节点，提供相应的故障排查方案，以便用户尽快解决问题。
软件前端模板设计的核心是简便易用，快速响应和可视化展示。
设计出符合这些要求的软件前端模板，可以让用户更加方便快捷的使用该系统，提高整体工作效率。
基于故障树分析法的飞机垃圾车液压系统故障分析飞机垃圾车液压系统故障分析是以故障树分析方法为基础的。
故障树分析是一种定性定量的方法，用于分析系统故障的引发原因，通过构建故障树来推断系统的失效概率和可靠性。
飞机垃圾车液压系统是保障垃圾车正常运行的重要组成部分，涉及到液压泵、液压油箱、液压马达等多个关键部件。
故障树分析可以帮助我们识别系统的故障模式和主要故障原因，并制定相应的维修和改进措施。
首先，我们需要确定液压系统的顶事件，即系统不能正常运行的故障状态。
常见的液压系统故障包括液压泵失效、液压油箱漏油、液压马达性能下降等。
以液压泵失效为例，我们可以将其作为故障树的顶事件。
然后，我们需要确定导致液压泵失效的基本事件。
基本事件是故障树中无法继续拆解为其他事件的最小单位。
在液压泵失效的情况下，可能的基本事件包括泵内部零件损坏、液压油温度过高等。
接下来，我们可以采用与顶事件相反的方式，将基本事件和逻辑门连接起来，构建故障树的逻辑关系。
逻辑门有与门、或门和非门，用于描述事件之间的关系。
在液压泵失效的情况下，可能需要考虑泵内部零件同时损坏或液压油温度过高的情况。
在构建完故障树后，我们可以通过定量分析来评估系统的失效概率和可靠性。
定量分析可以通过故障概率数据和逻辑关系计算得出。
根据故障树分析的结果，我们可以确定导致飞机垃圾车液压系统故障的主要原因，并采取相应的措施进行维修和改进。
例如，如果发现泵内部零件损坏是主要原因，我们可以制定定期检查和更换零件的计划；如果发现液压油温度过高是主要原因，我们可以考虑增加散热设备或改进液压油循环系统。
总之，基于故障树分析方法的飞机垃圾车液压系统故障分析可以帮助我们识别故障模式和主要故障原因，并采取相应的措施提高系统的可靠性和安全性。
这种分析方法是一种有力的工具，可以应用于各种类型的系统故障分析和优化。
故障诊断与故障树分析方法在设备维修中的应用与实践在设备维修领域，故障诊断是一个至关重要的环节。
它能够帮助维修人员准确找出设备故障的根本原因，并采取相应的措施进行修复。
而故障树分析方法则是一种常用的故障诊断工具，它通过构建故障树来分析系统中可能出现的各种故障，从而找出导致设备故障的主要因素。
本文将探讨故障诊断与故障树分析方法在设备维修中的应用与实践。
一、故障诊断的重要性故障诊断是设备维修中不可或缺的一步。
通过对设备进行全面的故障诊断，可以准确地确定设备故障的原因，避免因为误判导致的不必要的维修工作，提高维修效率。
在故障诊断过程中，维修人员需要运用各种技术手段，如观察、测试、测量等，来获取有关设备故障的信息。
同时，他们还需要运用自己的经验和专业知识，对这些信息进行分析和判断，找出设备故障的根本原因。
二、故障树分析方法的基本原理故障树分析方法是一种常用的故障诊断工具。
它通过构建故障树来分析系统中可能出现的各种故障，从而找出导致设备故障的主要因素。
故障树是一种逻辑图形，它由事件、门和逻辑关系等要素组成。
在故障树中，事件表示系统中可能发生的故障，门表示事件之间的逻辑关系。
通过对故障树的分析，可以找出导致设备故障的主要因素，并确定相应的修复措施。
三、故障诊断与故障树分析方法的应用与实践1. 应用案例一：电子设备维修在电子设备维修中，故障诊断与故障树分析方法被广泛应用。
维修人员通过观察设备的工作状态、进行测试和测量等手段，获取有关设备故障的信息。
然后，他们利用故障树分析方法构建故障树，找出导致设备故障的主要因素。
最后，根据故障树的分析结果，采取相应的修复措施。
2. 应用案例二：机械设备维修在机械设备维修中，故障诊断与故障树分析方法同样发挥着重要的作用。
维修人员通过观察设备的运行状态、检查设备的各个部件等手段，获取有关设备故障的信息。
然后，他们利用故障树分析方法构建故障树，找出导致设备故障的主要因素。
最后，根据故障树的分析结果，采取相应的修复措施。
