防振锤标准振动是一种常见的物理现象，无处不在。
在工程领域中，振动不仅会影响机器设备的正常运行，还会对设备本身造成损坏。
为了减少或消除这种影响，人们提出了各种各样的方法，其中之一便是使用振动吸收器，也就是我们常说的“振动控制器”或“防振锤”。
防振锤是一种用来减少振动幅度的装置，其原理是通过质量块和弹簧组成的振动系统，将振动吸收掉或转换成其他形式的能量，从而达到减少振动的效果。
在工程实践中，防振锤广泛应用于桥梁、建筑、机械设备等领域，起到了重要的保护作用。
然而，要想发挥防振锤的最佳效果，就需要符合一定的标准。
首先是防振锤的安装位置和数量。
一般来说，防振锤应该安装在距离振动源较近的位置，并且根据振动源的振动频率和振幅选择合适的数量。
如果防振锤数量太少或者安装位置不当，就无法有效地控制振动，甚至可能适得其反。
其次是防振锤的质量和弹簧刚度。
防振锤的质量应该足够大，以确保能够吸收较大振幅的振动；而弹簧的刚度则应该适中，既能够保证振动吸收效果，又不会对设备本身造成过大的影响。
此外，防振锤的设计和制造也要符合相关标准，确保其性能稳定可靠。
最后是防振锤的维护和更换。
防振锤在长时间使用后可能会出现磨损或损坏，这时就需要及时进行维护或更换。
定期检查防振锤的状态，及时发现问题并采取措施，可以有效延长其使用寿命，保证其正常工作。
总的来说，防振锤在现代工程中扮演着重要的角色，可以有效地减少振动对设备和结构的影响。
但要想发挥其最佳效果，就需要严格遵守相关标准和规范，确保其安装位置、质量、弹簧刚度等各项参数符合要求。
只有这样，我们才能更好地保护设备，延长设备的使用寿命，提高工作效率。
希望大家在工程实践中能够重视防振锤的选择和使用，为工程安全和稳定运行做出贡献。
高架线路防震锤安装距离计算说明
展开全文
ADSS光缆线路使用的防震锤采用特殊的音叉式结构，能产生四个谐振音频，能很好的覆盖电力线路中导线、地线的振动频率范围。
加装防震锤的作用，导线、地线的振幅幅下降，且能够形成稳定振动的频率，能有效地控制各种等级微风振动，从面有效的削除导线疲劳，保证导线、地线的寿命。
光缆线路防震锤的组成：镀锌铸铁锤头、热镀锌钢绞丝、铝合金线夹、不锈钢螺栓等。
作用：消除或降低光缆运行时因各种因素影响而产生的振动，保护光缆金具。
高架线路防震锤安装距离计算：防震锤安装距离计算公式：
S=0.98d√Tmin/W(0.75+1/1+0.125√Tmax/Tmin)×10的-3次方(米)，其中，d-架空线直径(毫米)；Tmax-最底温度时架空线张力(公斤)；Tmin-最高温度时架空线张力(公斤)；W-架空线自重(公斤/米) 防震锤安装说明：①、防振锤不能直接安装在ADSS/OPGW光缆上，应使用护线条保护光缆。
②、按公式算出安装距离，如落在金具护线条预绞丝上的则照常安装（直接安装在金具护线条预绞丝上）；如超出金具护线条预绞丝，则需加安装防振锤护线条，而且防振锤护线条末端离金具护线条预绞丝末端距离大于70mm。
③、防振锤低频端大锤头朝向杆塔一端。
④、根据光缆的运行张力、档距的大小和地形来确定每档需配的数量。
防振锤标准防振锤是一种用于减少机械系统振动的装置，常用于建筑结构、桥梁、工业设备等领域。
防振锤的设计和制造需要遵循一定的标准，以确保其性能和安全性。
第一节：引言防振锤是一种用于减少机械系统振动的装置，通过减震和吸能的方式来降低振动的幅度和频率。
防振锤的设计和制造需要遵循国际标准和行业规范，以确保其性能和安全性。
本文将介绍防振锤标准的相关内容，包括设计原则、材料选择、制造工艺和测试方法。
第二节：设计原则防振锤的设计需要考虑以下几个方面：1. 振动特性分析：通过振动特性分析确定系统的振动频率、振动模态和振动幅度，有助于确定防振锤的参数和位置。
2. 质量选择：防振锤的质量需要根据系统的质量和振动特性来确定，一般来说，防振锤的质量应为系统质量的一定比例。
3. 弹性元件选择：防振锤需要使用合适的弹性元件来吸收振动能量，常见的弹性元件包括弹簧和减震材料。
4. 安装位置选择：防振锤的安装位置应选择在系统振动的主要节点上，以最大程度地减少振动传递。
第三节：材料选择防振锤的材料选择应考虑以下几个方面：1. 防振锤本身的材料应具有良好的强度和耐久性，以确保其在长期使用中不会发生破损或失效。
2. 弹性元件的材料应具有较好的减震和吸能性能，一般选择橡胶、聚合物或金属弹簧等材料。
3. 防振锤的连接件应选择高强度的金属材料，以确保防振锤与系统的连接牢固可靠。
第四节：制造工艺防振锤的制造工艺应符合以下要求：1. 制造过程应按照设计要求进行，确保防振锤的尺寸和形状与设计图纸一致。
2. 制造过程中应注意材料的选择和加工工艺，确保防振锤的质量和性能。
3. 防振锤的表面应进行防腐处理，以提高其耐久性和抗腐蚀性能。
第五节：测试方法防振锤的性能测试可以采用以下几种方法：1. 振动测试：通过在实际工作条件下对系统进行振动测试，测量振动幅度和频率，以评估防振锤的减振效果。
2. 受力测试：通过施加静态或动态载荷，测量防振锤的受力情况，以评估其强度和耐久性。
按档距计算防振锤安装距离的简化计算法在输电线路设计的教材和手册中，都提到引起导线（含地线）振动的上限风速随导线档距或悬挂点高度而变化的问题，但都没有明确的计算方法。
在许多线路工程的施工设计中，防振锤安装距离只依设计气象条件、导线型号及其安全系数取为一个定值，没有考虑档距的变化。
为了寻求简便适用的计算方法，本文就档距不同时的防振锤安装距离的计算作一探讨。
一、防振锤安装距离的计算公式按照在振动波的最大波长和最小波长情况下，防振锤的安装位置在线夹出口处第一个半波范围内，并对这两种波长的波节点或波腹点具有相同的接近程度的原则，推得防振锤安装距离的计算公式为2222m nmns λλλλ⨯=+（1）式中2m λ= （2）2nλ=（3）将式（2）、（3）代人式（1）nms ==n m===（4）式中 s —防振锤的安装距离（m ）， λm —振动波的最大波长（m ）， λn —振动波的最小波长（m ），σn —最高气温时的导线应力（MPa ）， σm —最低气温时的导线应力（MPa ）， 9.80665—重力加速度（m/s 2）， d —导线直径（mm ），g 1—导线自重比载（N/m.mm ²）， v n —振动的下限风速（m/s ），取0.5m/s ，v m —振动的上限风速（m/s ），当悬挂点高度h ≤12m 时，为4.0m/s ， 当悬挂点高度h ＞12m 时，0.0667 3.33m v h =+m/s 。
将振动的下限风速和振动的上限风速代人式（4） 悬挂点高度h ≤12m0s ===（5）悬挂点高度h ＞12ms ===（6）s s β== （7）式（7随档距的变化情况。
在最低气温为控制条件时，该比值为相同档距的最小值。
其时的导线状态方程式为222232112[()]02424n m n m n m g El g El E t t σσασσ-----= 等式两边同除以3m σ，得2222321133()[1()]()02424n n n m m m m m mg El g El Et t σσασσσσσ-----= （8） 式中 l —导线档距（m ），E —导线的弹性系数（MPa ）， α—导线的线膨胀系数（1/℃）， t n t m —分别为最高和最低温度（℃），s 0—悬挂点高度h ≤12m 时防振锤的安装距离（m ）， 其余符号同上。
02020架线工程防震锤安装施工标准工艺02020 11001 导线防振锤安装导线防振锤与被连接导线应在同一铅垂曲内，设计有要求时按设计要求安装。
（2）防振锤安装距离应符合设计要求，其安装距离允许偏差≤±30mm（3）安装防振锤时需加装铝包带。
（4）防振锤分大小头时，大小头及螺栓的穿向应符合图纸要求。
（1）防振锤安装前应检查，不合格严禁使用。
（2）防振锤要无锈蚀、无污物、锤头与挂板应成一平面。
（3）防振锤在线上应自然下垂，锤头与导线应平行，并与地面垂直。
（4）缠绕铝包带时，铝包带顺外层线股绞制方向缠绕，缠绕紧密，露出线夹≤10mm，端头应回压在夹板020*******-T 导线防振锤安装成品内。
设计有要求时按设计要求执行。
（5）安装距离应符合设计规定，螺栓紧固扭矩应符合产品说明书要求。
（6）防振锤分大小头时，朝向和螺栓穿向应按设计要求。
02020 11002 地线防振锤安装地线防振锤与被连接地线应在同一铅垂面内，设计有要求时按设计要求安装。
（2）防振锤安装距离应符合设计要求，其安装距离允许偏差（1）防振锤安装前应进行检查，不合格严禁使用。
（2）防振锤要无锈蚀、无污物、锤头与挂板应成一平面。
020*******-T 地线朝向和螺栓穿向应按设计要求。

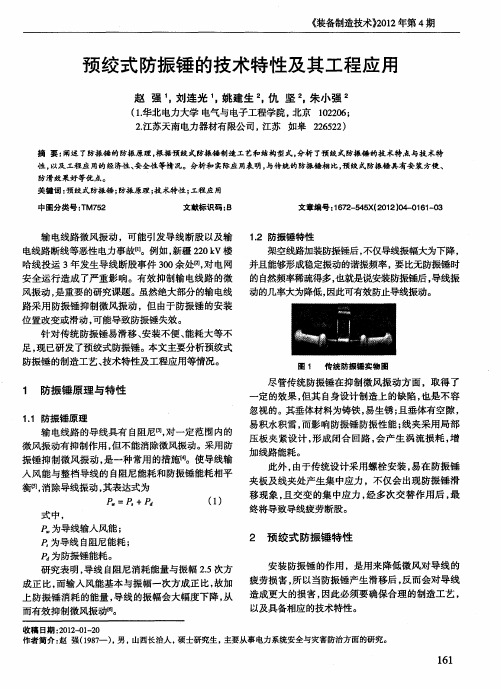

02020 11003 预绞式防振锤安装防震锤与被连接导地线应在同一锤面内，设计有要求时按设计要求安装。
防震锤安装距离符合设计要求。
其安装距离允许偏差≤±30mm.防震锤应与地平面垂直，并加装预绞丝。
防震锤分大小头时，大小头及螺栓的穿向应符合设计要求。
防震锤、预绞丝安装前应检查，不合格严禁使用。
防震锤要无锈蚀，无污物。
防震锤在线上应自然下垂，垂头与线应平行，并与地面垂直。
缠绕预绞丝时应保证两端整齐，预绞丝中心点与防震锤夹板中心点一致，缠绕方向应与外层线股的绞制方向一致，并保持原预绞形020*******-T 预绞式防震锤成品。
02020OPGW防振锤安装及引下线安装施工标准工艺02020 11601 OPGW防振锤安装工程（1) OPGW防振锤与连接OPGW应在同一铅垂面内，设计有要求时按设计要求安装。
（2）防振锤安装距离应符合设计要求，其安装距离允许偏差≤±30mm.（3）安装OPGW地线上的防振锤需加装预绞丝。
（4）防振锤分大小头时，大小头及螺栓的穿向应符合图纸要求（1)防振锤、预绞丝安装前应检查，不合格严禁使用。
（2）防振锤要无锈蚀、无污物，锤头与挂板要成一平面。
（3）防振锤在线上要自然下垂，锤头与线要平行。
（4）缠绕预绞丝时应保证两端蘩齐，预绞丝中心点与防振锤夹板中心点一致，缠绕方向应与外层线股的绞制方向一致，并保持原预绞020*******-TOPGW 防震锤安装成品形状，预绞丝缠绕导线时应采取防护措施防止预绞丝头在缠绕过程中磕碰损伤导线。
（5）安装距离应符合设计规定，螺栓紧固扭矩应符合该产品说明书要求02020OPGW引下线安装02020 11701 铁塔OPGW引下线安装引下线应从铁塔主材内侧引下，弯曲半径应不小于40倍光缆直径。
引下线用夹具固定在塔材上，其间距为1.5~2m。
引下线夹具的安装，应保证引下线顺直、圆滑，不得有硬弯、折角引下线安装时严禁抛扔。
引下线夹具要自上而下安装，夹具固定在突出部位，不得使用余缆线与角铁发生摩擦碰撞，安全距离在1.5~2m范围内，螺栓紧固扭矩应符合该产品说明书要求。
引下线要自然顺畅，两固定夹具间引下线要拉紧020*******-T 铁塔OPGW引下线安装成品02020 11702 架构OPGW引下线安装（1）引下线应沿架构引下，OPGW的弯曲半径应不小于40倍光缆直径。
（2）引下线用夹具安装间距为1.5~2m。
（3）引下线夹具的安装，应保证引下线顺直、圆滑、不得有硬弯、折角。
（4）采用绝缘夹具保证OPGW与架构绝缘。
（5）终端接续盒安装高度应符合设计要求。
安装固定可靠、无松动、防水密封措施良好（1）引下线安装时严禁抛扔。
