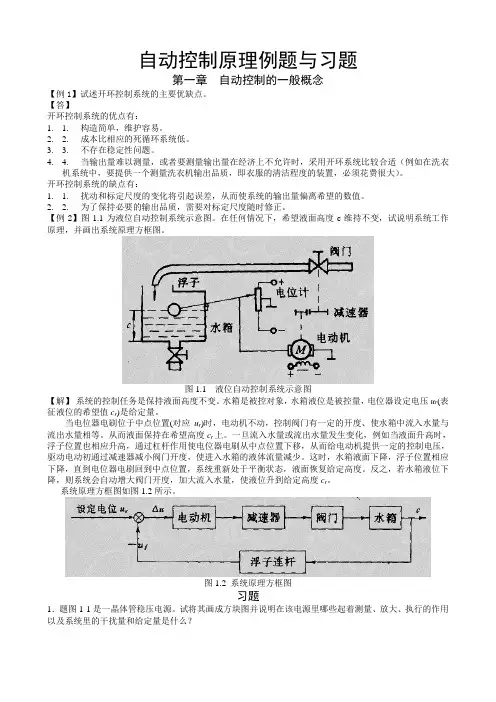

自动控制原理例题与习题第一章自动控制的一般概念【例1】试述开环控制系统的主要优缺点。
【答】开环控制系统的优点有:1. 1.构造简单,维护容易。
2. 2.成本比相应的死循环系统低。
3. 3.不存在稳定性问题。
4. 4.当输出量难以测量,或者要测量输出量在经济上不允许时,采用开环系统比较合适(例如在洗衣机系统中,要提供一个测量洗衣机输出品质,即衣服的清洁程度的装置,必须花费很大)。
开环控制系统的缺点有:1. 1.扰动和标定尺度的变化将引起误差,从而使系统的输出量偏离希望的数值。
2. 2.为了保持必要的输出品质,需要对标定尺度随时修正。
【例2】图1.1为液位自动控制系统示意图。
在任何情况下,希望液面高度c维持不变,试说明系统工作原理,并画出系统原理方框图。
图1.1 液位自动控制系统示意图【解】系统的控制任务是保持液面高度不变。
水箱是被控对象,水箱液位是被控量,电位器设定电压u r(表征液位的希望值c r)是给定量。
当电位器电刷位于中点位置(对应u r)时,电动机不动,控制阀门有一定的开度、使水箱中流入水量与流出水量相等。
从而液面保持在希望高度c r上。
一旦流入水量或流出水量发生变化,例如当液面升高时,浮子位置也相应升高,通过杠杆作用使电位器电刷从中点位置下移,从而给电动机提供一定的控制电压,驱动电动初通过减速器减小阀门开度,使进入水箱的液体流量减少。
这时,水箱液面下降,浮子位置相应下降,直到电位器电刷回到中点位置,系统重新处于平衡状态,液面恢复给定高度。
反之,若水箱液位下降,则系统会自动增大阀门开度,加大流入水量,使液位升到给定高度c r。
系统原理方框图如图1.2所示。
图1.2 系统原理方框图习题1.题图1-1是一晶体管稳压电源。
试将其画成方块图并说明在该电源里哪些起着测量、放大、执行的作用以及系统里的干扰量和给定量是什么?题图1-12.如题图1-2(a)、(b)所示两水位控制系统,要求(1)画出方块图(包括给定输入量和扰动输入量);(2)分析工作原理,讨论误差和扰动的关系。
第一章 自动控制的一般概念1.如果被调量随着给定量的变化而变化,这种控制系统叫( )A. 恒值调节系统B. 随动系统C. 连续控制系统D.数字控制系统2.主要用于产生输入信号的元件称为( )A.比较元件B.给定元件C.反馈元件D.放大元件3.与开环控制系统相比较,闭环控制系统通常对( )进行直接或间接地测量,通过反馈环节去影响控制信号。
A.输出量B.输入量C.扰动量D.设定量4. 直接对控制对象进行操作的元件称为( )A.给定元件B.放大元件C.比较元件D.执行元件5. 对于代表两个或两个以上输入信号进行( )的元件又称比较器。
A.微分B.相乘C.加减D.相除6. 开环控制系统的的特征是没有( )A.执行环节B.给定环节C.反馈环节D.放大环节7. 主要用来产生偏差的元件称为( )A.比较元件B.给定元件C.反馈元件D.放大元件8. 某系统的传递函数是()s e s s G τ-+=121,则该可看成由( )环节串联而成。
A.比例.延时 B.惯性.导前 C.惯性.延时 D.惯性.比例10. 在信号流图中,在支路上标明的是( )A.输入B.引出点C.比较点D.传递函数11.采用负反馈形式连接后,则 ( )A.一定能使闭环系统稳定;B.系统动态性能一定会提高;C.一定能使干扰引起的误差逐渐减小,最后完全消除;D.需要调整系统的结构参数,才能改善系统性能。
第二章 自动控制的数学模型1. 已知)45(32)(22++++=s s s s s s F ,其原函数的终值=∞→t t f )(( ) A.0 B.∞ C.0.75 D.32.正弦函数sin ωt 的拉氏变换是( )3.传递函数反映了系统的动态性能,它与下列哪项因素有关?( )A.输入信号B.初始条件C.系统的结构参数D.输入信号和初始条件4.对复杂的信号流图直接求出系统的传递函数可以采用( )A.终值定理B.初值定理C.梅森公式D.方框图变换5.采用系统的输入.输出微分方程对系统进行数学描述是( )A.系统各变量的动态描述B.系统的外部描述C.系统的内部描述D.系统的内部和外部描述6.拉氏变换将时间函数变换成( )A .正弦函数B .单位阶跃函数C .单位脉冲函数D .复变函数7.线性定常系统的传递函数,是在零初始条件下( )A .系统输出信号与输入信号之比B .系统输入信号与输出信号之比C .系统输入信号的拉氏变换与输出信号的拉氏变换之比D .系统输出信号的拉氏变换与输入信号的拉氏变换之比8.方框图化简时,并联连接方框总的输出量为各方框输出量的( )A .乘积B .代数和C .加权平均D .平均值9. 某典型环节的传递函数是()151+=s s G ,则该环节是( )A.比例环节B.积分环节C.惯性环节D.微分环节10. 已知系统的微分方程为()()()()t x t x t x t xi 2263000=++ ,则系统的传递函数是() ω+s A 1.22.ωω+s B 22.ω+s s C 221.ω+s DA.26322++s s B.26312++s s C.36222++s s D.36212++s s11. 引出点前移越过一个方块图单元时,应在引出线支路上( )A.并联越过的方块图单元B.并联越过的方块图单元的倒数C.串联越过的方块图单元D.串联越过的方块图单元的倒数12. 某典型环节的传递函数是()Tss G 1=,则该环节是( ) A.比例环节 B.惯性环节 C.积分环节 D.微分环节13. 已知系统的单位脉冲响应函数是()21.0t t y =,则系统的传递函数是( ) A. 32.0s B.s 1.0 C.21.0s D.22.0s14. 梅逊公式主要用来( )A.判断稳定性B.计算输入误差C.求系统的传递函数D.求系统的根轨迹15. 传递函数只取决于系统或元件的( ) ,而与系统输入量的形式和大小无关,也不反映系统内部的任何信息。
第一章自动控制的一般概念1.1 自动控制的基本原理与方式1、自动控制、系统、自动控制系统◎自动控制:是指在没有人直接参与的情况下,利用外加的设备或装置(称控制装置或控制器),使机器、设备或生产过程(统称被控对象)的某个工作状态或参数(即被控量)自动地按照预定的规律(给定值)运行。
◎系统:是指按照某些规律结合在一起的物体(元部件)的组合,它们相互作用、相互依存,并能完成一定的任务。
◎自动控制系统:能够实现自动控制的系统就可称为自动控制系统,一般由控制装置和被控对象组成。
除被控对象外的其余部分统称为控制装置,它必须具备以下三种职能部件。
•测量元件:用以测量被控量或干扰量。
•比较元件:将被控量与给定值进行比较。
•执行元件:根据比较后的偏差,产生执行作用,去操纵被控对象。
参与控制的信号来自三条通道,即给定值、干扰量、被控量。
2、自动控制原理及其要解决的基本问题◎自动控制原理:是研究自动控制共同规律的技术科学。
而不是对某一过程或对象的具体控制实现(正如微积分是一种数学工具一样)。
◎解决的基本问题:•建模:建立系统数学模型(实际问题抽象,数学描述)•分析:分析控制系统的性能(稳定性、动/稳态性能)•综合:控制系统的综合与校正——控制器设计(方案选择、设计)3、自动控制原理研究的主要内容4、室温控制系统5、控制系统的基本组成◎被控对象:在自动化领域,被控制的装置、物理系统或过程称为被控对象(室内空气)。
◎控制装置:对控制对象产生控制作用的装置,也称为控制器、控制元件、调节器等(放大器)。
◎执行元件:直接改变被控变量的元件称为执行元件(空调器)。
◎测量元件:能够将一种物理量检测出来并转化成另一种容易处理和使用的物理量的装置称为传感器或测量元件(热敏电阻)。
◎比较元件:将测量元件和给定元件给出的被控量实际值与参据量进行比较并得到偏差的元件。
◎放大元件:放大偏差信号的元件。
◎校正元件(补偿元件):结构参数便于调整的元件,用于改善系统性能。
第六版前言第一章自动控制的一般概念1-1 自动控制的基本原理与方式1-2 自动控制系统示例1-3 自动控制系统的分类1-4 对自动控制系统的基本要求1-5 自动控制系统的分析与设计工具习题第二章控制系统的数学模型2-1 控制系统的时域数学模型2-2 控制系统的复数域数学模型2-3 控制系统的结构图与信号流图2-4 控制系统建模实例习题第三章线性系统的时域分析法3-1 系统时间响应的性能指标3-2 一阶系统的时域分析3-3 二阶系统的时域分析3-4 高阶系统的时域分析3-5 线性系统的稳定性分析3-6 线性系统的稳态误差计算3-7 控制系统时域设计习题第四章线性系统的根轨迹法4-1 根轨迹法的基本概念4-2 根轨迹绘制的基本法则4-3 广义根轨迹4-4 系统性能的分析4-5 控制系统复域设计习题第五章线性系统的频域分析法5-1 频率特性5-2 典型环节与开环系统的频率特性5-3 频率域稳定判据5-4 稳定裕度5-5 闭环系统的频域性能指标5-6 控制系统频域设计习题第六章线性系统的校正方法6-1 系统的设计与校正问题6-2 常用校正装置及其特性6-3 串联校正6-4 前馈校正6-5 复合校正6-6 控制系统校正设计习题第七章线性离散系统的分析与校正7-1 离散系统的基本概念7-2 信号的采样与保持7-3 z变换理论7-4 离散系统的数学模型7-5 离散系统的稳定性与稳态误差7-6 离散系统的动态性能分析7-7 离散系统的数字校正7-8 离散控制系统设计习题第八章非线性控制系统分析8-1 非线性控制系统概述8-2 常见非线性特性及其对系统运动的影响8-3 相平面法8-4 描述函数法8-5 非线性控制的逆系统方法8-6 非线性控制系统设计习题第九章线性系统的状态空间分析与综合9-1 线性系统的状态空间描述9-2 线性系统的可控性与可观测性9-3 线性定常系统的反馈结构及状态观测器9-4 李雅普诺夫稳定性分析9-5 控制系统状态空间设计习题第十章动态系统的最优控制方法10-1 最优控制的一般概念10-2 最优控制中的变分法10-3 极小值原理及其应用10-4 线性二次型问题的最优控制10-5 控制系统优化设计。
