混合结构房屋构造要求44页PPT

2
10.4bs s
式中
bs——在宽度s范围内的门窗 洞口总宽度；
s——相邻横墙或壁柱之间 的距离。
当μ2小于0.7时，取μ2等于0.7；
当洞口高度等于或小于墙高的1/5时， 可取μ2等于1.0。
图5-9 门窗洞口宽度示意图
当与墙连接的相邻两横墙的距离S≤1·2·[]·h时，墙的高度不再受 上式限制。
图5-11 办公楼底层平面图
解 （1）确定静力计算方案
最大横墙间距s=3.6 × 3=10.8m<32m，查表5-2属于刚性方案。 （2）外纵墙高厚比验算
s=3.6×3=10.8m>2H=2×4.5=9m，查表5-3，计算高度H0=1.0H =4.5m。砂浆强度等级M5，表5-4得允许高厚比[β]=24。外墙为承重墙， 故μ1=1.0
混合结构房屋中的屋盖、楼盖、墙柱和基础共同组成一个 空间结构体系，承受作用在房屋上的竖向荷载和水平荷载。
在水平荷载下，房屋空间整体作用的表现最为明显，故 分析时常用水平荷载，现以各类单层房屋为例分析其受力特 点。
如图所示一 水平风荷载传递路线是： 单层厂房，外纵 墙承重，屋盖为 装配式钢筋混凝 土楼盖，两端没 有设置山墙，中 间也没设置横墙 。
当 bc/ l>0.25时，取bc/ l=0.25；当 bc/ l<0.05时，取bc/ l=0。
（2）构造柱间墙的高厚比验算
满足下式，则构造柱间墙不会失稳。
H0
h
12
注意：计算H0时，s应取相邻壁柱间的距离，不管该房屋 属于何种计算方案，H0查表5-3时均按刚性方案查用。
应当注意，考虑构造柱有利作用的高厚比验算不适用于施 工阶段。由于在施工过程中大多是先砌筑墙后浇注构造柱，应 注意采取措施保证带构造柱墙在施工阶段的稳定性。

（3）钢筋砖过梁底面砂浆层处的钢筋，其直径不应小于 5mm，间距不宜大于120mm，钢筋伸入支座砌体内的长度不
宜小于240mm，砂浆层的厚度不宜小于30mm。
（4）钢筋混凝土过梁的支承长度不宜小于240mm。
过梁
3、过梁的破坏形式
1）、过梁跨中正截面受弯承载力不足而破坏 垂直裂缝：当过梁受拉区的拉应力超过砖砌体的抗拉强度
采用不低于Cb20的灌孔混凝土将孔洞灌实。
的砌体。 于600mm的砌体。 600mm的砌体。
屋架、吊车梁与墙连接（图1）
4、砌块砌体的构造要求
(1) 砌块砌体应分皮错缝搭砌；上下皮搭砌长度不得小于 90mm；当搭砌 长度不满足这个要求时，应在水平灰缝内设置不少于 2φ 4 的焊接钢筋网 片(横向钢筋的间距不宜大于200mm)，网片每端均应超过该垂直缝，其长 度不得小于 300mm。 (2) 砌块墙与后砌隔墙交接处，应沿墙高每 400mm 在水平灰缝内设置不 少于 2φ 4，横筋间距不大于 200mm 的焊接钢筋网片。 (3) 混凝土砌块房屋宜将纵 横墙交接处，距墙中心线每 边不小于300mm范围内的孔洞， 采用不低于 Cb20 灌孔混凝 土灌实，灌实高度应为墙身 全高。
4>、钢筋混凝土过梁：
通常采用预制标准构件，常用的有矩形、L形截 面，可供不同的建筑要求选用。对于有较大振 动荷载或可能产生不均匀沉降的房屋，或过梁 跨度较大时，均应采用钢筋混凝过梁。
过梁
2、过梁构造要求：
（1）砖砌过梁截面计算高度内的砂浆不宜低于M5；
（2）砖砌平拱过梁用竖砖砌筑部分的高度不应低于240mm
墙要有可靠拉结。 （如图3）
墙与骨架拉结 （图2）
山墙与檩条连接（图3）
(3)
填充墙、隔墙应采取措施与周边构件进行可靠

2>、砖砌弧拱过粱 用竖砖砌筑,砌筑的高度不 应小于120mm。 砖砌弧拱的最大跨度 当矢高 时,为.5-3.5m; 当矢商=%-%时,为4m 砖砌弧拱由于施工复杂目前较少使在对建6 外形有特殊要求的房屋采用 过梁
3、过梁的破坏形式 1)、过梁跨中正截面受弯承载力不足而破坏 垂直裂缝:当过梁受拉区的拉应力超过砖砌体的抗拉强度 时,在跨中受拉区出现。 2)、过梁支座附近斜截面受 IItTIirii 剪承载力不足而破坏 阶梯形斜裂缝:当支座处斜 截面的主拉应力超过砖砌 Lir 体沿齿缝的抗拉强度时, 在靠近支座处会出现斜裂 缝 过梁
3、过梁上荷载的计算 过梁的荷载:过梁上墙体的重量和上部梁板传来的荷载 过梁上墙体中存在明显的拱作用。当过梁上墙体有足够高度时 施加在过梁上的竖向荷载将通过墙体内的拱作用直接传给支座 试验证明,当砖砌体的砌筑高度接近跨度的一半时,跨中挠度 的增加明显减小。此时,过梁上砌体的当量荷载相当于高度等 于1/3跨度时的墙体自重。 试验还表明,当梁板距过梁下边缘的高度较小时,其荷载才会 传到过梁上,若梁板的位置较高,而过梁的跨度相对较小,则 梁板荷载将通过下面砌体的起拱作用而直接传给支承过梁的墙 过梁
过梁 1、过梁的形式 过梁:设置在墙体门窗洞口上的构件, 用来承受门窗洞口上部的墙体 量以及梁、板传来的荷载。 形式:钢筋砖过梁、砖砌平拱、砖砌 拱和钢筋混凝土过梁等。
1>、砖砌平拱过梁: ·用竖砖砌筑,其底面 均呈平直线型。用竖 ≤1200 砖砌筑的高度不应小 于240mm;适用于无 振动、地基的土质较 好不需抗震设防的 般建筑物。 过梁
ቤተ መጻሕፍቲ ባይዱ
谢谢！
供娄浪颓蓝辣袄驹靴锯澜互慌仲写绎衰斡染圾明将呆则孰盆瘸砒腥悉漠堑脊髓灰质炎(讲课2019)脊髓灰质炎(讲课2019)

公共设施
混合结构房屋还可以用于 公共设施，如学校、医院 、体育场馆等，以满足其 特殊的功能和安全需求。
02
混合结构房屋的设计与建造
设计原则与流程
设计原则
安全、经济、实用、美观。确保结构 安全，满足使用功能，合理控制成本 ，同时注重建筑美学。
01
1. 需求分析
明确建筑的使用目的、规模和标准。
02 03
验收标准
依据相关规范和设计要求，对施工完 成的建筑进行检查和验收，确保符合 要求。
03
混合结构房屋的结构分析
框架结构
总结词
由垂直和水平构件组成的结构形式， 主要承受竖向荷载和水平荷载。
详细描述
框架结构的优点在于其灵活性，可以 适应不同的建筑需求，且具有较好的 抗震性能。然而，框架结构的缺点在 于其侧向刚度较小，容易产生侧向位 移。
剪力墙结构
总结词
由一系列连续的剪力墙组成的结构形式，主要承受竖向荷载和水平荷载。
详细描述
剪力墙结构的优点在于其侧向刚度较大，能够有效地抵抗侧向位移。此外，剪力墙结构还具有良好的抗震性能。 然而，剪力墙结构的缺点在于其施工难度较大，且对建筑空间有一定的限制。
框架-剪力墙结构
总结词
结合了框架结构和剪力墙结构的优点，既具有较大的侧向刚度，又具有良好的抗震性能。
混合结构房屋通常采用混凝土和钢等不同材料混合使用，以获得更高的强度和 稳定性。同时，它还可以根据需要进行灵活的设计和布局，以满足不同的建筑 需求。
混合结构房屋的优缺点
优点
混合结构房屋具有较高的强度和稳定性，能够承受较大的负荷和地震力等外部作 用力。同时，它还可以根据需要进行灵活的设计和布局，具有较好的适应性。
04

混合结构房屋的结构布置方案应满足： 建筑功能及使用（房屋平面的划分、房间的大小）要求； 结构合理（荷载的传递、房屋的空间刚度）； 经济要求。
混合结构房屋的墙体布置原则： 承重墙均匀对称，平面内对齐，竖向连续； 总高度、层数和高宽比限值； 墙体间距及局部尺寸限值； 圈梁、构造柱设置。
第5页/共117页
第12页/共117页
4.1 混合结构房屋的组成及结构布置方案
混合结构房屋的结构布置方案 混合结构房屋的结构布置方案：—— 底层框架承重方案
一般临街的建筑Βιβλιοθήκη 底层为大空间的商店，采用框架结构； 上部则为小开间的由横墙或纵墙承重的住宅。
底层刚度很小，往往是薄弱处，设计中需要特别注意。
竖向荷载的传递路线为：
❖ 对混合结构房屋的要求：
混合结构房屋应具有足够的承载力、刚度、稳定性和整体性； 混合结构房屋在地震区还应有良好的抗震性； 混合结构房屋还应有良好的抵抗收缩变形、温度和不均匀沉降的能力。
第3页/共117页
4.1 混合结构房屋的组成及结构布置方案
混合结构房屋的组成
❖ 基础（墙下刚性基础、条形基础，筏板基础、桩基础）
屋盖结构 主要 山墙
u1
山墙基础
地基
u
计算单元
第19页/共11q7页
4.2 房屋的静力计算方案
有了山墙后风荷载不只是在纵墙和屋盖组成的平面排架内传递， 而是在屋盖和山墙组成的空间结构中传递，结构存在空间作用。
u —山墙顶面水平位移， 与山墙的刚度有关；
u
u1 —屋盖平面内产生的弯曲变形，
P
与屋盖的刚度及横（山）墙间距有关。

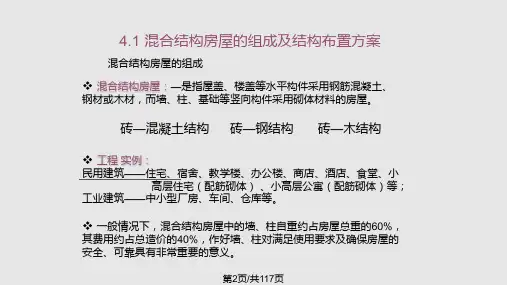

4.1 混合结构房屋的组成及结构布置方案
混合结构房屋的组成
❖ 混合结构房屋：—是指屋盖、楼盖等水平构件采用钢筋混凝土、

混合结构房屋构造要求
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
290、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
44

特点：
(1) 纵横墙均作为承重构件，使得结构受力较为均匀，能避免
局部墙体承载过大。 (2) 由于钢筋混凝土楼板(及屋面板)可以依据建筑设计的使用
功能灵活布置，较好的满足使用要求，结构的整体性较好。
(3) 在占地面积相同的条件下，外墙面积较小。 纵横墙混合承重方案，既可保证有灵活布置的房间，又 具有较大的空间刚度和整体性，所以适用于教学楼、办公楼、 医院等建筑。
墙、柱允许高厚比[β ]值
自承重墙是房屋中的次要构件，且仅有自重作用。自承重墙的允许高 厚比的限值可适当放宽，即[β ]可乘以一个大于1的修正系数μ 。对于厚度 h≤240mm 的自承重墙，μ 的取值分别为： 当h=240mm时，μ1 =1.2 当 h=180mm时，μ1 =1.32 当 h=120mm时，μ1 =1.44 当 h=90mm 时，μ1 =1.5 上端为自由端墙的允许高厚比，除按上述规定提高外，尚可再提高 30%；对厚度小于90mm的墙，当双面用不低于 M10 的水泥砂浆抹面，包 括抹面层的墙厚不小于 90mm时，可按墙厚等于 90mm验算高厚比。
特点：
(1) 因而房屋的划分比较灵活。 (2) 纵墙上设置的门、窗洞口的大小及位置都受到一定的限制。
(3) 房屋的空间刚度不如横墙承重体系。
(4) 楼盖材料用量相对较多，墙体的材料用量较少。 适用:使用上要求有较大空间的房屋(如教学楼、图书馆)以及 常见的单层及多层空旷砌体结构房屋(如食堂、俱乐部、中小型 工业厂房)等。
砖砌平拱过梁的工作机理类似于三铰拱，除可能发生受弯破坏和受剪破 坏，在跨中开裂后，还会产生水平推力。此水平推力由两端支座处的墙体承 受。当此墙体的灰缝抗剪强度不足时，会发生支座滑动而破坏，这种破坏易 发生在房屋端部的门窗洞口处墙体上。
