一．1、按优先数的基本系列确定优先数：（1）第一个数为10，按R5系列确定后五项优先数。
解：后五项优先数是16，25，40，63，100。
（2）第一个数为100，按R10/3系列确定后三项优先数。
解：后三项优先数是200，400，800。
2、试写出R10优先数系从1～100的全部优先数（常用值）。
解：R10优先数系从1～100的全部优先数是1，1.25，1.6，2，2.5，3.15，4，5，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100。
3、普通螺纹公差自3级精度开始其公差等级系数为：0.50，0.63，0.80，1.00，1.25，1.60，2.00。
试判断它们属于优先数系中的哪一种?其公比是多少？解：它们属于R10 （0.50，2.00），公比是1.25。
三．1、孔的基本尺寸D=50mm，最大极限尺寸D max=50.087mm，最小极限尺寸D min=50.025mm，求孔的上偏差ES，下偏差EI 及公差T D，并画出公差带图。
解：根据公式可得孔的上偏差ES=D max-D = 50.087-50 = +0.087 mm孔的下偏差EI=D min-D = 50.025-50 = +0.025 mm孔的公差T D=︱D max - D min︱=0.062 mm+ 0 -+0.087+0.025 502、设某配合的孔径为027.0015+φ，轴径为016.0034.015--φ，试分别计算其极限尺寸、极限偏差、尺寸公差、极限间隙(或过盈)、平均间隙(或过盈)和配合公差，并画出尺寸公差带图与配合公差带图。
解：(1)极限尺寸：孔：D max =φ15.027 D min =φ15轴: d max =φ14.984 d min =φ14.966 (2)极限偏差：孔：ES=+0.027 EI=0 轴：es= -0.016 ei= -0.034 (3)尺寸公差：孔：T D =|ES-EI|= |（+0.027）-0|=0.027 轴：T d = |es-ei|=|（-0.016）－（-0.034）|=0.018 (4)极限间隙：X max = ES －ei=（+0.027）－（-0.034）=+0.061 X min = EI －es=0－（-0.016）=+0.016平均间隙()0385.021min max +=+=X X X av(5)配合公差：T f = T D + T d =0.027+0.018=0.045 (6)尺寸公差带和配合公差带图，如图所示。
螺纹联接作业1.受轴向载荷的紧螺栓联接，被联接钢板间采用橡胶垫片。
已知预紧力为1500N，当轴向工作载荷为1000N时，求螺栓所受的总拉力及被联接件之间的残余预紧力。
2.图示汽缸螺栓联接，汽缸内压力p在0-1.5MPa间变化，缸盖和缸体均为钢制，为保证气密性要求，试选择螺栓材料，并确定螺栓数目和尺寸。
3.图示两根梁用8个4.6级普通螺栓与两块钢盖板相联接，梁受到的拉力F=28kN，摩擦系数f=0.2，控制预紧力，试确定所需螺栓的直径。
4.图示YLD10凸缘联轴器，允许传递的最大转矩为630N·m，两半联轴器采用4个M12×60的铰制孔螺栓，性能等级为8.8级，联轴器材料为HT200，试校核联接强度。
5.铰制孔用螺栓组联接的三种方案如图所示，已知L=300mm，a=60mm，试求三个方案中，受力最大的螺栓所受的力各为多少？哪个方案较好？6.图示底板螺栓组联接受外力F e作用，外力F e作用在包含x轴并垂直于底板结合面的平面内。
试分析螺栓组受力情况，并判断哪个螺栓受载最大？保证联接安全的必要条件有哪些？7.指出下列图中的错误结构，并画出正确的结构图。
8.图示刚性联轴器取4个M16小六角头铰制孔用螺栓，螺栓材料为45钢，受剪面处螺栓直径为φ17mm，其许用最大扭矩T=1.5kN·m（设为静载荷），试校核其强度。
联轴器材料HT250。
提示9.上题的刚性联轴器中，若采用M16受拉螺栓，靠两半联轴器的接合面间产生的摩擦力来传递扭矩，螺栓材料为45钢，接合面间的摩擦系数f=0.16，安装时不控制欲紧力，试决定螺栓数（螺栓数应为双数）。
10.如图，缸径D=500mm，蒸汽压力p=1.2MPa，螺栓分布圆直径D0=640mm。
为保证气密性要求，螺栓间距不得大于150mm。
试设计此汽缸盖螺栓组联接。
螺纹联接作业解答1~8 （略）解：（1）、求预紧力'F 查手册GB196-81 得113.835d =(M16) p=2H=0.866 p=1.732则：1 1.73213.83513.54666c Hd d =-=-= 查表6.3 取 []4S S =选6.8级：600B a Mp σ=480S a Mp σ=许用拉应力：480[]120[]4sa S Mp S σσ=== 24 1.3'[]c F d σπ⨯≤22[]13.546120'13303.014 1.34 1.3c d F N πσπ⨯⨯∴≤==⨯⨯（2） '2Sf DzF k T μ= 取保 1.3f k =23 1.31500100011.82'13303.010.16155f S k T z F Dμ⨯⨯⨯∴===⨯⨯取 z=12 (双数)解:1、确定螺栓数目z 取间距t ＝12564016.09125125D z ππ⨯=== 取＝16２、选螺栓性能等级6.8级 45钢600B a Mp σ= 480S a Mp σ=480S a Mp σ= ３、计算螺栓载荷(1)、气钢盖载荷：225001.2235619.4544D Q p N ππ⨯===（2）、螺栓工作载荷：14726.2216QF N == （3）、残余预紧力： "1.5 1.514726.2222089.33F F N =⨯=（4）、螺栓最大拉力：0"14726.2222089.3336815.55F F F N =+=+=（5）、许用拉力：取安全系数：[]3S S = （不控制预紧力）480[]16033Sa Mp σσ=== 4、计算螺栓尺寸19.5156c d mm ≥==选 M24查 124,20.752,3d d p === 0.866, 2.598H p ==1 2.59820.75220.31919.515666c Hd d =-=-=> (满足要求) 若选M22 122,19.294, 2.5d d p === 则： H=0.866 p=2.1651 2.16519.29418.93366c Hd d =-=-= (不满足) 轴毂联接作业1.图示减速器的低速轴与凸缘联轴器及圆柱齿轮之间分别采用键联接。

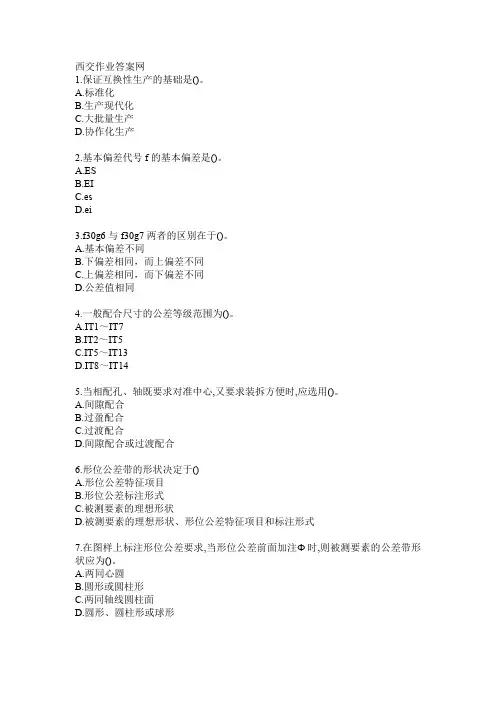

西交作业答案网1.保证互换性生产的基础是()。
A.标准化B.生产现代化C.大批量生产D.协作化生产2.基本偏差代号f的基本偏差是()。
A.ESB.EIC.esD.ei3.f30g6与f30g7两者的区别在于()。
A.基本偏差不同B.下偏差相同，而上偏差不同C.上偏差相同，而下偏差不同D.公差值相同4.一般配合尺寸的公差等级范围为()。
A.IT1～IT7B.IT2～IT5C.IT5～IT13D.IT8～IT145.当相配孔、轴既要求对准中心,又要求装拆方便时,应选用()。
A.间隙配合B.过盈配合C.过渡配合D.间隙配合或过渡配合6.形位公差带的形状决定于()A.形位公差特征项目B.形位公差标注形式C.被测要素的理想形状D.被测要素的理想形状、形位公差特征项目和标注形式7.在图样上标注形位公差要求,当形位公差前面加注Φ时,则被测要素的公差带形状应为()。
A.两同心圆B.圆形或圆柱形C.两同轴线圆柱面D.圆形、圆柱形或球形8.径向全跳动公差带的形状和()公差带的形状相同。
A.同轴度B.圆度C.圆柱度D.位置度9.某实际被测轴线相对于基准轴线的最近点距离为04mm,最远点距离为08mm,则该实际被测轴线对基准轴线的同轴度误差为()。
A.04mmB.08mmC.012mmD.16mm10.矩形花键联结采用的基准制为()。
A.基孔制B.基轴制C.非基准制D.基孔制或基轴制11.最大实体尺寸是指()。
A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最小极限尺寸和轴的最大极限尺寸D.孔的最大极限尺寸和轴的最小极限尺寸12.尺寸公差与形位公差采用独立原则时,零件加工后的实际尺寸和形位误差中有一项超差,则该零件()。
A.合格B.尺寸最大C.不合格D.变形最小13.公差原则是指()。
A.确定公差值大小的原则B.制定公差与配合标准的原则C.形状公差与位置公差的关系D.尺寸公差与形位公差的关系14.被测要素的尺寸公差与形位公差的关系采用最大实体要求时,该被测要素的体外作用尺寸不得超出()。
机械精度设计基础习题答案【篇一：机械精度试题(答案版)】工误差控制在给定的范围内。
( √ )8、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
( √ )13、配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。
( √ )14、一般来说，需要严格保证配合性质时，应采用包容要求。
( √ )18.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( √ )19.若某平面对基准的垂直度误差为0.05mm，则该平面的平面度误差一定小于等于0.05mm.。
它是符合要求的。
( √ )27.选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。
( √ )29.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( √ )31.汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。
( √ ) 36.若被测要素相对于基准的方向和位置关系以理论正确尺寸标注，则其公差带的方向和位置是固定的。
( √ ) 37.量块按“级”使用时，应以其标称值作为工作尺寸，该尺寸包含了量块的制造误差1、?30g6与?30g7两者的区别在于（ c）c．上偏差相同，而下偏差不同2、一般配合尺寸的公差等级范围为（ c） c．it5～it133、当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（ c） c．过渡配合4、形位公差带的形状决定于（ d） d．被测要素的理想形状、形位公差特征项目和标注形式b．圆形或圆柱形6、下列四组配合中配合性质与?40h7/k6相同的一组是（ c ）Ｃ、?40k7/h67、用功能量规控制形状误差大小的方法适用于（ b ）b、生产现场8、下列四个形位公差特征项目中公差带形状与径向全跳动公差带形状相同的那个公差项目是（ b ）b、圆柱度9、用立式光学比较仪测量?25m6轴的方法属于（ b ） b、相对测量10、利用同一种加工方法，加工?50h6孔和?100h7孔，应理解为（ a ）Ａ、前者加工困难11、下列说法不正确的有（ c ） c、用于高速传动的齿轮，一般要求载荷分布均匀；12、测量与被测几何量有一定函数关系的几何量，然后通过函数关系式运算，获得该被测几何量的量值的方法，称为( d ) d、间接测量法13、某阶梯轴上的实际被测轴线各点距基准轴线的距离最近为2 ?m，最远为4 ?m，则同轴度误差值为( c ) Ｃ、?8?m14、一般来说，下列哪一个表面粗糙度要求最高。
第一章 结构设计中的静力学平衡1-1 解：力和力偶不能合成；力偶也不可以用力来平衡。
1-2 解：平面汇交力系可以列出两个方程，解出两个未知数。
取坐标系如图，如图知 ()100q x x = 1-3 解：则载荷q(x) 对A 点的矩为1()()(2)66.7()A M q q x x dx KN m =⋅-≈⋅⎰1-4 解：1）AB 杆是二力杆，其受力方向如图，且 F A ’＝F B ’2）OA 杆在A 点受力F A ，和F A ’是一对作用力和反作用力。
显然OA 杆在O 点受力F O ，F O 和F A 构成一力偶与m 1平衡，所以有 1sin300A F OA m ⋅⋅︒-=代入OA = 400mm ，m 1 = 1N ⋅m ，得 F A =5N 所以F A ’＝F A ＝5N ， F B ’＝ F A ’＝5N ，即 杆AB 所受的力S ＝F A ’＝5N3）同理，O 1B 杆在B 点受力F B ，和F B ’是一对作用力和反作用力，F B ＝F B ’＝5N ；且在O 1点受力F O1，F O1和F B 构成一力偶与m 2平衡，所以有 210B m F O B -⋅= 代入O 1B =600mm ，得 m 2=3N.m 。
1-5 解：1）首先取球为受力分析对象，受重力P ，墙 壁对球的正压力N 2和杆AB 对球的正压力N 1，处于平衡。
有：1sin N P α⋅= 则 1/s i n N P α=2）取杆AB 进行受力分析，受力如图所示， 杆AB 平衡，则对A 点的合力矩为0： 1()cos 0A M F T l N AD α=⋅⋅-⋅=3）根据几何关系有(1cos )sin tan sin a a a AD αααα+=+=最后解得：2211/cos 1sin cos cos Pa Pa T l l αααα+=⋅=⋅- 当2cos cosαα-最大，即α＝60°时，有T min ＝4Pa/l 。
精密机械设计答案庞振基-CAL-FENGHAI.-(YICAI)-Company One1精密机械设计答案庞振基【篇一：精密机械设计第11章答案】s=txt>①很高的旋转精度②承受重载、冲击、振动③尽可能小的尺寸和可拆卸④低速、轻载、不重要的支承。
11-2滑动支承的轴瓦材料应具有什么性能？试举几种常用的轴瓦材料。
①疲劳强度②抗压强度③减摩性、耐磨性，摩擦系数小④抗胶合性⑤润滑油有较好吸附能力⑥适应性和嵌藏性⑦导热性，热膨胀系数小⑧经济性，加工工艺性。
11-3滚动轴承基本元件有哪些各起什么作用外圈1、内圈2，滚动体3，保持架4。
滚动体形成滚动摩擦，保持架均匀地隔开滚动体。
11-5球轴承和滚子轴承各有什么特点适用于什么场合球轴承转速快、低噪音，承载能力小。
滚子轴承转速相对来说比较低，承载能力大，适用于大载荷。
11-6滚动轴承的寿命和额定寿命是什么含义何谓基本额定动载荷何谓当量动载荷轴承中任一元件出现疲劳剥落扩展迹象前运转的总转数或一定转速下的工作小时数称为轴承寿命。
额定寿命是指90%可靠度、常用材料和加工质量、常规运转条件下的寿命。
基本额定寿命为106r时轴承所能承受的恒定载荷取为基本额定动载荷。
滚动轴承同时承受径向和轴向联合载荷，经过折算后的某一载荷。
11-7角接触轴承的内部轴向力是怎样产生的？角接触轴承的滚动体与滚道的接触线与轴承轴线之间夹一个接触角，使轴承对轴的反力并不完全指向径向，既有径向力又有轴向分力。
11-8轴在工作中会产生热胀冷缩，为此两端轴承应采取何措施？⑴采用一端固定，一端游动的方式，温度较高长轴。
⑵两端固定，但在外圈留出少量膨胀量，温度不高的短轴。
11-9为什么要调整轴承游隙如何调整轴承游隙过大，将使承受载荷的滚动体数量减小，轴承的寿命降低，同时还会降低轴承的旋转精度，引起振动和噪声，轴承游隙过小，轴承容易发热和磨损，降低轴承寿命。
调整：使轴承内外圈作适当的相对轴向位移。
第三章作业姓名：学号：成绩：一、填空题1．圆跳动公差特征项目按检测方向分为径向、轴向和斜向三种。
2．位置公差特征项目分为位置度、同轴度和对称度三种。
3．方向公差按检测方向分为平行度、垂直度和倾斜度三种。
4．单一要素的形状公差特征项目有直线度、平面度、圆度和圆柱度四项。
5．同轴度的被测要素为公称导出要素和基准要素为公称导出要素，公差值的标注形式为φt 。
6．一般来说，需要严格保证孔轴的配合性质时，应采用哪种相关要求：包容要求。
二、选择题1. 下列四个几何公差特征项目中公差带形状与径向全跳动公差带形状相同的那个公差项目是（B）。
A. 圆度B. 圆柱度C. 同轴度D. 位置度2．基准要素为公称组成要素时，连线要与尺寸线（A）。
A. 远离不在一条线上B. 倾斜C. 无关D. 在一条线上3．平面度的被测要素为单一要素，公差框格为（A）。
A. 两个B. 三个C. 四个D. 五个4．平面度的被测要素为（B）。
A. 实际要素B. 公称组成要素C. 公称导出要素D. 任意要素5．被测轴线的直线度公差与它相对基准轴线的同轴度公差的关系应是（C）。
A. 前者一定等于后者B. 前者一定大于后者C. 前者一定小于后者D.前者小于或等于后者6．径向圆跳动的公差带形状为（C）。
A. 球形B. 圆柱形C. 同心圆环形D. 两平面间距离7．圆跳动的公差值（B）。
A.为负值B.前面不能加“φ”C.前面能加“φ”D.为零二、书后作业：3-5 将下列各项几何公差要求标注在习题3—5附图上。
（1）圆锥面A的圆度公差为0.006mm，素线的直线度公差为0.005mm，圆锥面A的轴线对两个Φd的轴线的同轴度公差为0.015mm；（2）两个Φd圆柱面的圆柱度公差为0.009mm，Φd轴线的直线度公差为0.012mm；（3）端面B对相对两个Φd的公共轴线的圆跳动公差为0.01mm。
3-8 试改正图中所示的图样上几何公差的标注错误（几何公差特征项目不允许改变）。
1.什么是加工精度和加工误差？两者含义有何异同？加工精度都包括哪些方面？答：加工精度是指零件加工后的实际几何参数与理想零件的几何参数相符合的程度。
加工误差是指零件加工后的实际几何参数与理想零件的几何参数偏离程度。
它们都是和理想零件的比较结果，但加工精度考虑是符合程度，而加工误差考虑的是偏离程度。
加工精度包括尺寸精度、形状精度、位置精度。
2.获得零件尺寸精度、形状精度和位置精度的方法有哪些？答：获得零件尺寸精度的方法（1）试切法。
（2）调整法。
（3）定尺寸精度法。
（4）自动控制法。
获得形状精度的方法（1）轨迹法。
（2）成形法。
（3）展成法。
获得位置精度的方法（1）多次装夹加工时，依靠夹具的正确定位。
（2）工件一次装夹多个表面时，依靠机床的精度来保证。
3.影响加工精度的因素有哪些？答：1）原理误差。
2）安装误差。
3）测量误差和调整误差。
4）机床、夹具、刀具的制造精度和磨损。
5）机床、夹具、刀具、工件的受力变形。
6）机床、刀具、工件的受热变形。
4.何谓“原理误差”？它对零件加工的精度有何影响？答：原理误差是因利用近似加工原理或近似的刀具切削刃形状而产生的误差。
5.什么是主轴回转精度？其对加工精度有哪些影响？6.普通车床主轴前端锥孔或三爪卡盘夹爪的定心表面，出现过大的径向跳动时，常在刀架上安装内圆磨头进行自磨自的修磨加工，修磨后的定心表面，其径向跳动量确实大为减小，试问：（1）修磨后是否提高了主轴回转精度？为什么？（2）在机床主轴存在几何偏心的情况下，以精车过的轴套工件的外圈定位来精车轴套内孔时，会产生怎样的加工误差？7.提高机床主轴回转精度有哪些途径？在实际生产中转移主轴回转误差常用的工艺方法有哪些？8.何谓误差敏感方向？试举例说明导轨误差在不同机床上的误差敏感方向？9.。
第一章绪论参考答案一、判断题（正确的打√，错误的打×）1.不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。
（√）2.互换性原则中适用于大批量生产。
（╳）3.为了实现互换性，零件的公差应规定得越小越好。
（╳）4.国家标准中，强制性标准是一定要执行的，而推荐性标准执行及否无所谓。
（╳）5.企业标准比国家标准层次低，在标准要求上可稍低于国家标准。
（╳）6.厂外协作件要求不完全互生产。
（╳）7.装配时需要调整的零、部件属于不完全互换。
（√）8.优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。
（╳）9.产品的经济性是由生产成本唯一决定的。
（╳）10.保证互换的基本原则是经济地满足使用要求。
（√）11.直接测量必为绝对测量。
( ×) （绝对、相对测量：是否及标准器具比较）12.为减少测量误差，一般不采用间接测量。
( √)13.为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。
( ×)14.使用的量块数越多，组合出的尺寸越准确。
(×)15.0~25mm千分尺的示值范围和测量范围是一样的。
( √)16.用多次测量的算术平均值表示测量结果，可以减少示值误差数值。
( ×)17.某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。
( ×误差＝X－X0)18.测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。
( ×)19.选择较大的测量力，有利于提高测量的精确度和灵敏度。
( ×)20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( √)四问答题1什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。
（至少三个）。
答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。
第二章 机械加工精度习题2、机床主轴回转轴线的运动误差可分解为 径向圆跳动、端面圆跳动、倾角摆动。
4、一个完整的工艺系统由（B ）5. 传动比小，特别是传动链末端地传动副的传动比小，则传动链中其余各传动元件误差对传动精度的影响就（A ）E.用近似传动比切削螺纹。
7、判别下列误差因素所引起的加工误差属于何种误差类型及误差性质: （1 ）夹具在机床上的安装误差（ C, D ）;⑵工件的安装误差（C, F ）;、填空 1、零件的加工质量包含零件的 加工精度和 表面质量 ，零件的加工精度包括 尺寸精度形状精度和 位置精度 。
3、 在顺序加工一批工件中，其加工误差的大小和方向都保持不变，称为 者加工误差按一定规律变化，称为 变值系统误差。
4、 机床导轨导向误差可分为：水平直线度、 常值系统误差；或垂直直线度、扭曲（前后导轨平行度） 导轨与主轴轴线平行度。
5、误差的敏感方向是指产生加工误差的工艺系统的原始误差处于加工表面的法向 在车削加工时为 水平 方向，在刨削加工时为 垂直 方向。
6、分析影响机械加工因素的方法有 单因素法、统计分析法。
、选择题 1、 通常用（A ）系数表示加工方法和加工设备，胜任零件所要求加工精度的程度。
A.工艺能力 B . 误差复映 C. 误差传递 2、 下述刀具中， （C ）的制造误差会直接影响加工精度。
3、 A.内孔车刀B. 端面铳刀C. 铰刀D. 浮动镗刀块在接触零件间施加预紧力，是提高工艺系统（ C ）的重要措施。
A .精度 B . 强度C.刚度D.柔度A.机床、夹具、刀具和量具构成B. 机床、夹具、 刀具和工件构成C.机床、量具、刀具和工件构成D.机床、夹具、 量具和工件构成A.越小B.越大C.不变6、加工齿轮、丝杠时，试指出下列各情况哪些属于加工原理误差（ C 、D E ）。
