图1白炭黑密相输送工艺流程简图气力输送是一种利用气体流作为输送动力在管道内输送粉状、颗粒状物料的方法。
气力输送系统由于系统密闭、管道布置灵活、效率高、环境友好、运动部件少、维修和操作方便等优点，广泛应用于石油、化工、食品、医药、锂电、环保等领域。
按气流中固相浓度，气力输送可分为稀相输送和密相输送两种形式。
稀相气力输送输送速率大、能耗高、输送固气比低，物料在气流中呈悬浮状态；密相气力输送由于其输送速率小、能耗低、输送固气比高、磨损小、破碎率低等优点，在工业领域得到日益广泛的应用。
随着白炭黑被广泛应用于橡胶制品、化学制品、医药、食品等行业，其气力输送系统设计显得尤为重要。
白炭黑粒径比较小、破碎率要求低，而密相输送具有输送速率小和破碎率低等优势，适用于白炭黑的输送。
本文主要介绍白炭黑密相发送罐气力输送。
1密相气力输送原理密相输送时，颗粒在少量气体松动的流化状态下进行集体运动，但并不依靠气体来进行加速，而是依靠静压差来移动。
在进料过程中，物料通过气动阀重力进料到发送罐中，置换出的空气通过排气阀排出。
当发送罐料位计高报警时，进料完成，进料阀门与排气阀门同时被关闭，而后通过进气阀向发送罐顶部及底部加入压缩气，加入的压缩气与物料相混合，当罐内的压力达到设定值时便自动打开底部出料阀，然后物料以栓状流形式输送，直至物料排空，关闭出料阀，完成一次输送循环，继续进行下一次输送循环。
密相发送罐气力输送有单发送罐输送和双发送罐输送：单发送罐输送，物料在管道内不是被连续输送；双发送罐输送，由于其中一个发送罐输送，另一个发送罐进料，两个发送罐交替操作，物料在管道内被连续输送，可连续生产。
输送气体常采用空气或氮气，动力一般由压缩机提供。
2白炭黑密相气力输送工艺流程白炭黑密相气力输送系统主要由空气压缩机组、储气罐、缓冲斗、发送罐、管道气体注入器、输送和气体管道、除尘装置、储料仓及逻辑编程控制器（PLC ）组成。
白炭黑密相输送工艺流程如图1所示。

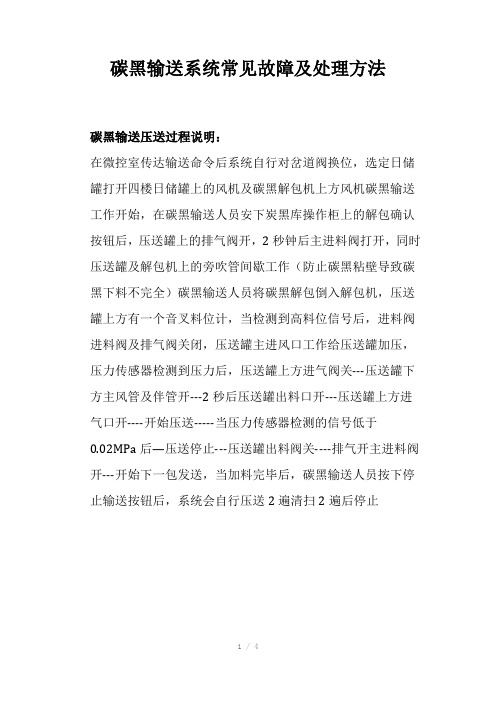

碳黑输送系统常见故障及处理方法
碳黑输送压送过程说明：
在微控室传达输送命令后系统自行对岔道阀换位，选定日储罐打开四楼日储罐上的风机及碳黑解包机上方风机碳黑输送工作开始，在碳黑输送人员安下炭黑库操作柜上的解包确认按钮后，压送罐上的排气阀开，2秒钟后主进料阀打开，同时压送罐及解包机上的旁吹管间歇工作（防止碳黑粘壁导致碳黑下料不完全）碳黑输送人员将碳黑解包倒入解包机，压送罐上方有一个音叉料位计，当检测到高料位信号后，进料阀进料阀及排气阀关闭，压送罐主进风口工作给压送罐加压，压力传感器检测到压力后，压送罐上方进气阀关---压送罐下方主风管及伴管开---2秒后压送罐出料口开---压送罐上方进气口开----开始压送-----当压力传感器检测的信号低于
0.02MPa后—压送停止---压送罐出料阀关----排气开主进料阀开---开始下一包发送，当加料完毕后，碳黑输送人员按下停止输送按钮后，系统会自行压送2遍清扫2遍后停止
碳黑输送系统故障情况一览表
友情提示：范文可能无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用，感谢您的下载！。
气力输送系统资料气力输送是一项综合性技术，它涉及流体力学、材料科学、自动化技术、制造技术等领域，属输送效率高、占地少、经济而无污染的高新技术项目。
随着我国经济的快速发展，各行各业的生产也在不断扩大，有些行业如火力发电厂、化工厂、水泥厂、制药厂、粮食加工厂等的一些原材料、粉粒料在输送生产工程中产生的环境污染越来越得到广泛的重视。
气力输送技术于是得到了逐步的推广。
气力输送是清洁生产的一个重要环节，它是以密封式输送管道代替传统的机械输送物料的一种工艺过程，是适合散料输送的一种现代物流系统。
将以强大的优势取代传统的各种机械输送。
气力输送系统具有以下特点：★气力输送是全封闭型管道输送系统★布置灵活★无二次污染★高放节能★便于物料输送和回收、无泄漏输送★气力输送系统以强大的优势。
将取代传统的各种机械输送。
★计算机控制，自动化程度高气力输送形式：★气力输送系统按类型分：正压、负压、正负压组合系统★正压气力输送系统：一般工作压力为0.1～0.5MPa★负压气力输送系统：一般工作压力为-0.04～0.08 MPa★按输送形式分：稀相、浓相、半浓相等系统。
气力输送系统功能表:常见适合气力输送物料可以气力输送的粉粒料品种繁多，每种物料的料性对气力输送装置的适合性和效率都有很大的影响。
因此在选定输送装置前要先对物料进行性能测定。
现在常见适合气力输送物料示例如下：浓相气力输送系统浓相气力输送系统根据国外先进技术及经验，结合科学实验，经过数年实践，被确认为是一种既经济又可靠的气力输送系统。
该系统输送灰气比高，耗气量少，输送速度低，有效降低管道磨损。
该系统主要由压缩空气气源，发送器、控制柜、输送管、灰库五大部分。
1、压缩空气气源：由空气压缩机、除油器、干燥器、储气罐及管道组成，主要为发送器及气控元件提供高质量的压缩空气。
2、发送器：器集灰斗的飞灰，经流化后通过输送管道送至灰库。
3、控制柜：以电脑集中控制各种机械元件动作，并附有手动操作机构。
负压气力输送概述负压气力输送是一种将粉状或颗粒状物料通过气流在管道内输送的技术。
它通过利用气流的力量将物料从一个地点输送到另一个地点，实现物料的快速、高效、低能耗的输送。
负压气力输送系统主要由气力输送设备、管道系统、控制设备以及辅助设备组成。
通过控制设备的调节，可以实现对气力输送系统的运行状态进行监控和调整。
负压气力输送系统广泛应用于食品、化工、医药、建材等行业，对于需要输送粉状或颗粒状物料的工艺过程具有重要作用。
工作原理负压气力输送系统的工作原理基于气动输送原理。
需要输送的物料通过喂料装置进入气力输送设备，在设备内部与气流混合形成气固两相流。
气流作为动力载体，将物料推送到管道内部进行输送。
管道内形成的负压环境使得物料在输送过程中保持稳定，减少了物料的损失和堵塞的可能性。
负压气力输送系统通常采用的气力输送设备有气力输送泵、气力输送罐、气力输送机等。
这些设备能够通过调节气流的速度和压力来控制物料的输送量和速度。
在管道系统中，通过设置适当的流速和压力，在保持物料的稳定移动的同时，减少了气流对物料的影响。
设备组成负压气力输送系统主要由以下几个部分组成：1. 气力输送设备气力输送设备是负压气力输送系统的核心组件之一，它负责将物料与气流混合形成气固两相流，并通过气流的力量将物料输送到目标位置。
常见的气力输送设备包括气力输送泵、气力输送罐、气力输送机等。
气力输送泵是一种将物料与气流混合后通过压力输送的设备。
它通常由压缩机、喂料装置、混合装置和输送管道组成。
气力输送泵具有输送量大、输送距离远、运行稳定等特点，通常用于物料输送量较大的情况。
气力输送罐是一种通过气力输送泵将物料输送到罐内，然后通过气流将物料从罐内输送出去的设备。
气力输送罐能够对物料进行缓冲和储存，使得输送过程更加稳定。
它通常由罐体、输送管道和控制装置组成。
气力输送机是一种通过气流将物料从一个地方输送到另一个地方的设备。
它通常由喂料装置、气力输送管、出料装置和控制装置组成。
炭黑在气力输送中的堵塞问题和防堵措施
李勇
【期刊名称】《硫磷设计与粉体工程》
【年(卷),期】2002(000)004
【摘要】橡胶厂所用的炭黑在气力输送中的堵塞是一个普遍而又棘手的问题,它不仅会使生产中断,造成很大的经济损失,而且还严重污染环境.介绍了造成炭黑堵塞的主要因素、引起堵塞的各种情况,以及从设备的设计、制造、安装和维修等方面,提出防止堵塞的一些措施.
【总页数】4页(P27-30)
【作者】李勇
【作者单位】青岛科技大学机械工程学院,山东,青岛,266042
【正文语种】中文
【中图分类】TQ022.4;TQ127.11
