气力输送资料

气力输送的原理及应用论文1. 引言气力输送是一种通过气体流动来输送固体颗粒的方法，具有广泛的应用领域。

本文将介绍气力输送的基本原理、应用场景以及一些相关技术。

2. 基本原理气力输送的基本原理是利用压缩空气或其他气体推动固体颗粒在管道中流动。

通过控制气压和气体流速，实现固体颗粒的输送。

3. 气力输送的优势•高效性：气力输送可以实现高速输送，提高物料处理效率。

•灵活性：气力输送可以适用于不同形状、不同粒径的物料输送。

•无污染：气力输送不会产生尘埃和污染，适用于对环境要求较高的场所。

4. 气力输送的应用领域4.1 粉煤灰输送粉煤灰是燃煤发电厂的一种固体废弃物，气力输送可以将粉煤灰从发电厂输送到煤矸石堆放区或其他处理设施，减少运输成本。

4.2 粉尘收集系统气力输送可以将产生的粉尘从生产过程中输送到集尘设备中进行处理，保证生产环境的清洁。

4.3 物料输送在化工、建筑材料等行业，气力输送被广泛应用于物料输送的过程中。

例如，将颗粒状原料从储料仓输送到生产线上的制造设备，实现自动化生产。

4.4 粮食储存与输送气力输送可以将谷物从仓库中快速、高效地输送到加工设备或销售地点，提高粮食储存和输送的效率。

5. 气力输送技术5.1 压力输送系统压力输送系统是气力输送的一种常见技术，通过控制气压大小和输送介质的流速来实现固体颗粒的输送。

5.2 密度输送系统密度输送系统利用气体和固体颗粒的密度差异来实现输送，适用于一些颗粒较大的物料。

5.3 吸力输送系统吸力输送系统利用真空抽气来实现固体颗粒的输送，适用于一些易碎或易散的物料。

6. 气力输送的关键技术与挑战6.1 管道设计合理的管道设计可以降低气力输送的能耗，减少固体颗粒在输送过程中的积聚。

6.2 介质流动特性了解固体颗粒在管道中的流动特性对于优化气力输送的效果至关重要。

6.3 输送过程中的尘埃控制尘埃控制是气力输送中的一个重要问题，需要采取措施减少尘埃的产生并保护环境。

7. 结论气力输送作为一种高效、灵活、环保的固体颗粒输送方法，在多个领域得到广泛应用。

气力输送技术方案资料气力输送技术方案简介气力输送技术是一种将物料通过气流运输的方法。

它广泛应用于工业生产中，特别是在粉粒体材料的输送方面。

气力输送技术可以高效、快速地将物料从一个地点输送到另一个地点，具有方便灵活、节约能源、防尘减污等优点。

气力输送技术的优势1. 高效快速：气力输送技术可以在短时间内将物料输送到目标地点，提高生产效率。

高效快速：气力输送技术可以在短时间内将物料输送到目标地点，提高生产效率。

2. 方便灵活：气力输送设备可以适应不同的输送距离和角度，适用于多种物料输送需求。

方便灵活：气力输送设备可以适应不同的输送距离和角度，适用于多种物料输送需求。

3. 节约能源：相比于其他输送方式，气力输送技术可以节约能源消耗，降低生产成本。

节约能源：相比于其他输送方式，气力输送技术可以节约能源消耗，降低生产成本。

4. 防尘减污：气力输送过程中无需接触物料表面，减少了物料污染和粉尘飞扬。

防尘减污：气力输送过程中无需接触物料表面，减少了物料污染和粉尘飞扬。

气力输送技术方案的应用场景气力输送技术广泛应用于以下场景：1. 粉煤灰输送：气力输送技术可以将粉煤灰从燃煤发电厂输送至处理站点，实现灰渣无害化处理。

粉煤灰输送：气力输送技术可以将粉煤灰从燃煤发电厂输送至处理站点，实现灰渣无害化处理。

2. 粉体物料输送：气力输送技术适用于粉体物料的输送，如水泥、矿石粉、面粉等。

粉体物料输送：气力输送技术适用于粉体物料的输送，如水泥、矿石粉、面粉等。

3. 颗粒物料输送：气力输送技术可以将颗粒物料如谷物、砂石等输送至不同的工艺设备。

颗粒物料输送：气力输送技术可以将颗粒物料如谷物、砂石等输送至不同的工艺设备。

4. 室内输送：气力输送技术可以在工厂内部进行物料输送，节省空间并提高生产效率。

室内输送：气力输送技术可以在工厂内部进行物料输送，节省空间并提高生产效率。

以上是对气力输送技术方案的简要介绍，希望对您有所帮助。

如有更详细的需求，请与我们联系。

气力输送工程方案资料背景气力输送工程是一种将物料通过气流传输到指定目的地的方式。

这种工程方案适用于需要大量物料传输的生产工艺。

气力输送工程可以实现高效、快速和自动化的物料传输，提高生产效率。

工程方案设备选择在气力输送工程中，合适的设备是实现成功的关键。

以下是几种常用的设备选项：1. 气流输送系统：该系统由压缩机、传输管道和输送喉组成。

压缩机产生高压气流，将物料沿着传输管道输送到目的地。

输送喉控制气流速度和物料流量。

2. 真空输送系统：该系统利用真空力将物料从源点抽出并通过管道输送到目的地。

真空泵产生负压，使物料进入管道并沿着管道传输。

3. 气力输送搅拌机：该设备结合了气流输送系统和搅拌机的功能。

它可以将物料通过气流输送到目的地，同时保持物料的搅拌和混合。

设计要点在设计气力输送工程时，需要考虑以下要点：1. 物料特性：不同的物料具有不同的流动性和颗粒大小。

这对输送系统的设计和设备选择有重要影响。

确保选择的设备能够适应物料的特性。

2. 管道设计：管道是物料传输的通道，其设计应考虑气流速度、管道直径和长度、弯头和连接件等因素。

合理的管道设计可以减少能量损失和物料堵塞。

3. 安全措施：气力输送工程涉及高压气流和物料传输，存在一定的安全风险。

在工程设计中应考虑安全措施，例如安装安全阀和传感器，定期检查设备和管道的状态等。

示例工程方案以下是一个示例的气力输送工程方案：1. 设备选择：采用气流输送系统，包括压缩机、传输管道和输送喉。

2. 物料特性：传输的物料是粉状颗粒，粒径在0.1mm到1mm之间。

3. 管道设计：采用直径为100mm的不锈钢管道，长度为100m，设有反向弯头和连接件。

4. 安全措施：安装安全阀和压力传感器，定期检查管道和设备的状态。

结论气力输送工程方案能够实现高效、快速和自动化的物料传输。

在设计时，应选择合适的设备、考虑物料特性、设计合理的管道和采取安全措施。

以上是一个示例的气力输送工程方案，可以根据实际需求进行调整和优化。

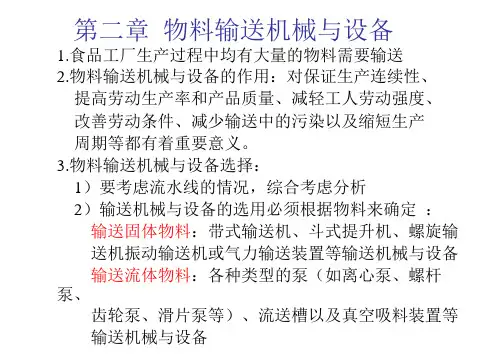

第二章物料输送机械与设备1.食品工厂生产过程中均有大量的物料需要输送2.物料输送机械与设备的作用：对保证生产连续性、提高劳动生产率和产品质量、减轻工人劳动强度、改善劳动条件、减少输送中的污染以及缩短生产周期等都有着重要意义。

3.物料输送机械与设备选择：1）要考虑流水线的情况，综合考虑分析2）输送机械与设备的选用必须根据物料来确定：输送固体物料：带式输送机、斗式提升机、螺旋输送机振动输送机或气力输送装置等输送机械与设备输送流体物料：各种类型的泵（如离心泵、螺杆泵、齿轮泵、滑片泵等）、流送槽以及真空吸料装置等输送机械与设备第一节带式输送机第一节带式输送机一、带式输送机的结构和工作原理图2-1 带式输送机1—张紧滚筒；2—张紧装置；3—装料漏斗；4—改向滚第一节带式输送机工作原理:工作时，在传动机构的作用下，驱动滚筒8 作顺第一节带式输送机二、带式输送机的主要构件1.输送带(挠形封闭环形带)第一节标准:GB523-65 带式输送机主要规格:3、4、5、6.5、8、第一节带式输送机(3)塑料带特点:耐磨，耐酸碱油腐蚀，价格便宜，高温易变形，低温第一节带式输送机2.支撑装置（又称托辊）作用:支撑输送带及其下方物料，保证带子平稳运行，第一节带式输送机3.驱动装置构成:电动机，传动装置，驱动滚筒等工作原理：依靠带与滚筒表面的摩擦力传递运动或动力4.拉紧装置作用：防止打滑种类：螺杆式和重锤式第一节带式输送机三、带式输送机输送能力的计算带式输送机的输送能力可按下式计算：Q = 3600B ⊕ h ⊕⎨ ⊕ 〉 ⊕∏ ⊕ C 式中Q——带式输送机的输送能力，t/h；B——输送带带宽，m；h——堆放一层物料的平均高度，m；ν——输送带带速，用作检查性工作时取0.05～0.1，用作输送时取0.8～2.5，m/s；ρ——装载密度，t/m3；φ——装填系数，一般取0.75；C——输送机倾角系数，其值取决于倾角β的大小：当倾角β=0o～7o时，C=1；当倾角β=8o～15o时，C=0.95～0.90；当倾角β=16o～20o时，C=0.90～0.80；当倾角β=21o～25o 时，C=0.80～0.75。

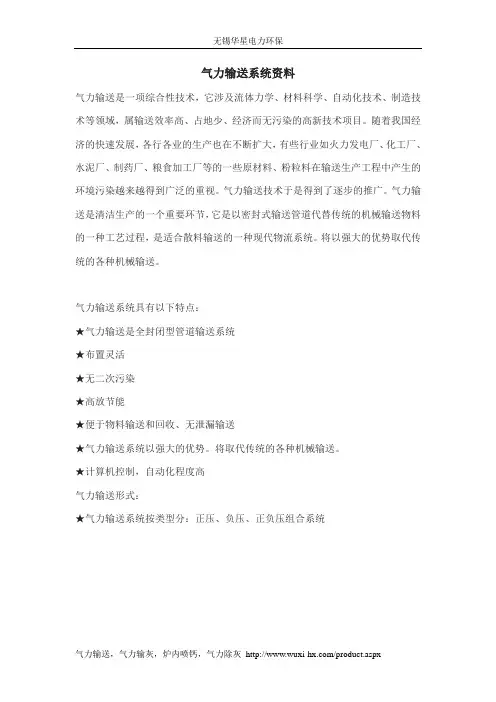

气力输送系统资料气力输送是一项综合性技术，它涉及流体力学、材料科学、自动化技术、制造技术等领域，属输送效率高、占地少、经济而无污染的高新技术项目。

随着我国经济的快速发展，各行各业的生产也在不断扩大，有些行业如火力发电厂、化工厂、水泥厂、制药厂、粮食加工厂等的一些原材料、粉粒料在输送生产工程中产生的环境污染越来越得到广泛的重视。

气力输送技术于是得到了逐步的推广。

气力输送是清洁生产的一个重要环节，它是以密封式输送管道代替传统的机械输送物料的一种工艺过程，是适合散料输送的一种现代物流系统。

将以强大的优势取代传统的各种机械输送。

气力输送系统具有以下特点：★气力输送是全封闭型管道输送系统★布置灵活★无二次污染★高放节能★便于物料输送和回收、无泄漏输送★气力输送系统以强大的优势。

将取代传统的各种机械输送。

★计算机控制，自动化程度高气力输送形式：★气力输送系统按类型分：正压、负压、正负压组合系统★正压气力输送系统：一般工作压力为0.1～0.5MPa★负压气力输送系统：一般工作压力为-0.04～0.08 MPa★按输送形式分：稀相、浓相、半浓相等系统。

气力输送系统功能表:常见适合气力输送物料可以气力输送的粉粒料品种繁多，每种物料的料性对气力输送装置的适合性和效率都有很大的影响。

因此在选定输送装置前要先对物料进行性能测定。

现在常见适合气力输送物料示例如下：浓相气力输送系统浓相气力输送系统根据国外先进技术及经验，结合科学实验，经过数年实践，被确认为是一种既经济又可靠的气力输送系统。

该系统输送灰气比高，耗气量少，输送速度低，有效降低管道磨损。

该系统主要由压缩空气气源，发送器、控制柜、输送管、灰库五大部分。

1、压缩空气气源：由空气压缩机、除油器、干燥器、储气罐及管道组成，主要为发送器及气控元件提供高质量的压缩空气。

2、发送器：器集灰斗的飞灰，经流化后通过输送管道送至灰库。

3、控制柜：以电脑集中控制各种机械元件动作，并附有手动操作机构。

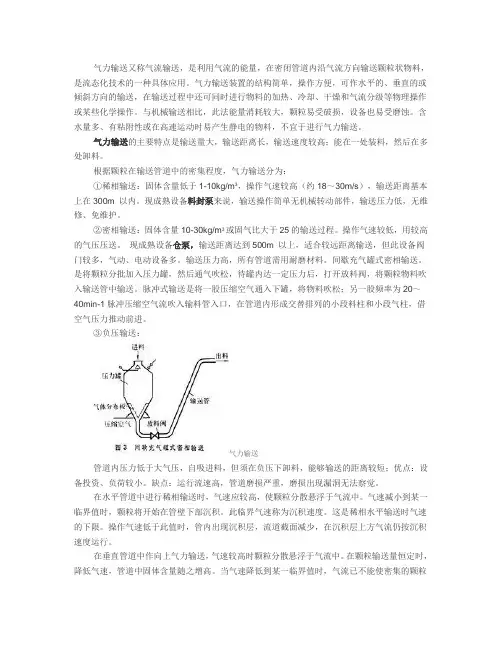

气力输送又称气流输送，是利用气流的能量，在密闭管道内沿气流方向输送颗粒状物料，是流态化技术的一种具体应用。

气力输送装置的结构简单，操作方便，可作水平的、垂直的或倾斜方向的输送，在输送过程中还可同时进行物料的加热、冷却、干燥和气流分级等物理操作或某些化学操作。

与机械输送相比，此法能量消耗较大，颗粒易受破损，设备也易受磨蚀。

含水量多、有粘附性或在高速运动时易产生静电的物料，不宜于进行气力输送。

气力输送的主要特点是输送量大，输送距离长，输送速度较高；能在一处装料，然后在多处卸料。

根据颗粒在输送管道中的密集程度，气力输送分为：①稀相输送：固体含量低于1-10kg/m3，操作气速较高（约18～30m/s），输送距离基本上在300m 以内。

现成熟设备料封泵来说，输送操作简单无机械转动部件，输送压力低，无维修、免维护。

②密相输送：固体含量10-30kg/m3或固气比大于25的输送过程。

操作气速较低，用较高的气压压送。

现成熟设备仓泵，输送距离达到500m 以上，适合较远距离输送，但此设备阀门较多，气动、电动设备多。

输送压力高，所有管道需用耐磨材料。

间歇充气罐式密相输送。

是将颗粒分批加入压力罐，然后通气吹松，待罐内达一定压力后，打开放料阀，将颗粒物料吹入输送管中输送。

脉冲式输送是将一股压缩空气通入下罐，将物料吹松；另一股频率为20～40min-1脉冲压缩空气流吹入输料管入口，在管道内形成交替排列的小段料柱和小段气柱，借空气压力推动前进。

③负压输送：气力输送管道内压力低于大气压，自吸进料，但须在负压下卸料，能够输送的距离较短；优点：设备投资、负荷较小。

缺点：运行流速高，管道磨损严重，磨损出现漏洞无法察觉。

在水平管道中进行稀相输送时，气速应较高，使颗粒分散悬浮于气流中。

气速减小到某一临界值时，颗粒将开始在管壁下部沉积。

此临界气速称为沉积速度。

这是稀相水平输送时气速的下限。

操作气速低于此值时，管内出现沉积层，流道截面减少，在沉积层上方气流仍按沉积速度运行。

气力输送技术一、气力输送技术的原理气力输送技术是一种利用气体将固体颗粒或粉末从一个地方输送到另一个地方的技术。

它基于气体对固体颗粒或粉末的悬浮和运动性质，通过控制气体流动来实现输送。

气力输送技术的原理可以简单描述为：当气流通过输送管道时，由于气流速度的增加和压力的降低，固体颗粒或粉末会被气流携带起来，形成气固两相流。

在气固两相流中，固体颗粒或粉末受到气流的悬浮和推动作用，沿着输送管道向前运动。

通过控制气体流量、速度和压力等参数，可以实现对固体颗粒或粉末的精确输送。

1. 粉煤灰输送：气力输送技术广泛应用于煤炭火力发电厂中的粉煤灰输送系统。

通过气力输送技术，可以将煤炭燃烧产生的粉煤灰快速、高效地输送到集中处理区域，减少了人工搬运的工作量，提高了工作效率。

2. 粉体物料输送：气力输送技术在化工、冶金、建材等行业中的粉体物料输送中也得到了广泛应用。

例如，粉体物料的装卸、储存和输送等环节，可以通过气力输送技术实现自动化操作，提高生产效率。

3. 喷涂涂料输送：气力输送技术在喷涂涂料输送中具有重要作用。

通过气力输送技术，可以将涂料快速、均匀地输送到喷涂设备，实现高效的喷涂作业。

4. 粮食输送：气力输送技术在粮食加工和储存中也有广泛应用。

利用气力输送技术，可以将谷物、饲料等物料从仓库输送到加工设备或储存罐中，实现自动化生产。

三、气力输送技术的优缺点1. 优点：(1) 适用于长距离输送：气力输送技术可以实现长距离的物料输送，节省了人力和时间成本。

(2) 适用于多种物料：气力输送技术适用于不同颗粒大小、密度和形状的物料输送，具有很高的适应性。

(3) 无污染：气力输送过程中无需接触物料，避免了物料污染和交叉污染的问题。

(4) 环保节能：气力输送过程中无需额外能源消耗，节约了能源，并减少了对环境的影响。

2. 缺点：(1) 物料破碎：气力输送过程中，物料与管壁、物料之间会发生碰撞和摩擦，容易导致物料的破碎和粉化。

(2) 能耗较高：气力输送需要消耗较多的气体能量，对于大规模输送系统来说，气体能源消耗较大。

气力输送的定义、优缺点；在木材工业中的应用气力输送是一项综合性技术，它涉及流体力学、材料科学、自动化技术、制造技术等领域，属输送效率高、占地少、经济而无污染的高新技术项目。

优点1)结构简便，不需占用生产场所2)灵活性较大，便于安装调整3)投资少，适宜长距离运输，运输量大4)易于实现物料输送过程装、卸、运输等工序的全面自动化5)能改善车间的卫生条件和生产条件6)可防止引起外界环境污染，且物料不会受到外界环境的影响缺点：能耗大、有噪声污染、对设备产生磨损。

应用：（1）气力输送装置作为各类木材碎料（木片、纤维、刨花、木粉等）的运输设备：（2）在人造板生产中，除利用气力输送装置运输木材碎料外，还能实现某些工艺方面的效能。

气力输送装置的类型及主用构成部件按散碎物料在管道内的运动状态分：1、稀释流输送（或称悬浮流输送）2、密集流输送（或称柱塞流输送）3、其他性质的气力输送，如采用重力式空气槽输送、喷射气流输送等按输送方式分类：1、吸送式（吸入式）：管内气流压力低于大气压2、压送式（压出式）：管内气流压力高于大气压3、吸压综合式（混合式）主要构成部件：源动力：风机、压缩机或真空泵等，用于产生气流。

供料器：旋转阀、文丘里管、螺旋供料器或其他供料装置，用于在控制下把物料送入气流管道中。

输送线：直管、弯管和分流阀等。

分离装置：降尘室、旋风分离器、各种除尘器等，将物料与气流分离。

粉尘的堆积密度、安息角、滑动角的定义粉尘自然堆积状态下，单位体积粉尘的质量称为粉尘的堆积密度粉尘自漏斗连续落到水平板上堆积成圆锥体，圆锥体的母线同水平面的夹角称为粉尘的安息角，又称休止角、堆积角滑动角指将粉尘置于光滑的平板上，使该板倾斜到粉尘能沿平板滑下的角度悬浮速度、沉降速度的定义；悬浮速度的确定方法物料处于直立管段内时，自下向上通一气流，则物料受到气流推力的作用，迫使物料上升。

当物料所受重力与气流推力相平衡时，物料就会悬浮在管道中某一高度，既不上升，也不下降，此时的气流速度称为该物料的悬浮速度。

气力输送方案引言气力输送是一种基于气体流动原理的物料输送方式，广泛应用于工业生产中。

它通过利用气体的压力和流速，将固体颗粒物料从一个位置传送到另一个位置。

本文将介绍气力输送的基本原理、主要组成部分以及常见的气力输送方案。

气力输送的基本原理气力输送基于流体力学原理，其中气体起到了传送物料的载体作用。

气体在输送管道中以一定的速度和压力流动，携带着固体颗粒物料一同传送。

气体通过与物料颗粒接触并施加作用力，将其推动并推向目标位置。

气力输送的基本原理可以概括为以下几点： - 压力源的产生：通过气体压缩机或风机产生一定压力的气体，用于驱动物料的传送。

- 输送管道的设计：根据物料的性质、输送距离和欲达到的输送速度等因素，设计合适的输送管道。

- 气固两相流动：气体和固体颗粒物料组成了气固两相流动，在管道中同时进行。

- 固体颗粒物料的悬浮和输送：气体的流动将固体物料悬浮起来，并将其推动到目标位置。

气力输送的主要组成部分气力输送系统主要由以下组成部分构成： 1. 气源装置：包括气体压缩机或风机等设备，用于产生所需的气体压力和流量。

2. 输送管道：用于传送气体和固体颗粒物料的管道系统，通常由耐磨、耐压的材料制成。

3. 装料装置：用于将物料装入输送管道中的装置，通常包括物料仓、输送阀等设备。

4. 接料装置：用于接收物料的装置，通常由料仓、过滤器等组成，以确保输送的物料不受杂质污染。

5. 控制系统：用于控制和监测气力输送系统的运行情况，包括压力控制、流量控制等功能。

常见的气力输送方案气力输送方案多样且灵活，根据不同的物料特性和输送要求，可以选择合适的方案。

以下是一些常见的气力输送方案：压力式气力输送压力式气力输送是将固体颗粒物料通过气体的压力进行传送的一种方式。

它适用于密封性较好并需要高速输送的场景。

在压力式气力输送方案中，通常需要将物料与气体混合后进行传送，以避免堵塞或物料流动不畅的问题。

重力式气力输送重力式气力输送是将固体颗粒物料通过气体的流速进行传送的一种方式。

气力输送组成一、什么是气力输送？气力输送是一种将固体物料通过气体流动来进行输送的方法。

它利用压缩空气或气体流动的动力，将物料从一个地方输送到另一个地方。

气力输送被广泛应用于工业生产中，特别是对于粉状或颗粒状的物料，如粉末、颗粒、颗粒状的原料等。

二、气力输送的工作原理气力输送的工作原理主要是利用气流的流动和物料的悬浮来实现的。

当气流通过输送管道时，会产生一定的速度和压力，这使得物料被悬浮在气流中，并随着气流一起流动。

通过控制气流的速度和压力，可以调节物料的输送速度和输送量。

三、气力输送的优点1. 高效节能：气力输送不需要额外的能源驱动装置，只需要利用压缩空气或气体流动来进行输送，因此节省了能源消耗。

2. 无污染、无粉尘：气力输送过程中没有机械零件的摩擦和磨损，因此不会产生任何粉尘和噪音污染。

3. 适用范围广：气力输送可以适用于各种形状、各种粒径的物料输送，具有很高的适用性。

4. 输送距离远：气力输送可以通过增加气流的压力和速度来增加物料的输送距离，因此适用于远距离的输送。

四、气力输送的应用领域气力输送广泛应用于各个工业领域，特别是以下几个方面：1. 粉煤灰输送：在煤炭火力发电厂中，粉煤灰是一种需要大量输送的物料。

通过气力输送，可以将粉煤灰从锅炉中输送到储存仓或其他设备中。

2. 水泥输送：在水泥生产过程中，需要将原料粉磨成粉末，并通过气力输送将其输送到烧成系统或储存仓中。

3. 化工原料输送：在化工生产过程中，需要对各种化工原料进行输送。

气力输送可以实现对粉末、颗粒状原料的快速、高效输送。

4. 粮食储存：在粮食储存过程中，需要将谷物从一个地方输送到另一个地方，以满足仓储需求。

气力输送可以实现对谷物的快速、安全输送。

五、气力输送的注意事项在进行气力输送时，需要注意以下几个方面：1. 控制气流速度和压力：气流速度和压力的控制对于物料的输送效果至关重要。

过高的气流速度和压力可能导致物料的堵塞或损坏，过低的气流速度和压力则可能导致物料的输送效果不佳。

上海博隆粉体工程有限公司系统说明气力输送系统：稀相输送：稀相输送通常采用较高的气流速度和较低的固气比，输送距离可达数百米。

输送气体常采用空气或氮气，动力一般由罗茨风机提供，物料在管道中呈悬浮状态。

输送方式分为压送（正压）式和吸送（负压）式，压送式输送主要特点为输送量大，输送距离长，操作稳定。

吸送式输送主要特点为可从低处（或散装处）、多点向高处、一点输送。

压送和吸送可进行组合以满足特殊输送要求°密相输送：密相输送分为发送罐输送和旋转阀输送。

发送罐输送是通过将发送罐加压至一定压力，采用切换出料阀及气刀对物料进行分配（物料在管道中呈柱塞状态）来实现输送的。

这种输送气流速度较低而固气比较高，输送气压力较高输送气体常采用空气或氮气，动力一般由压缩机提供。

主要特点为输送速度低，对物料品质影响较小。

旋转阀密相输送是采用稀相正压输送方式，而动力采用压缩机提供。

系统具有较高压力、较低流速但输送能力大，对物料几乎无影响。

空气输送槽：主要由上下壳体与中间多孔板、透气层等部分组成，通常以一定斜度布置n上下壳体用透气层分成上下两个矩形腔体，压缩空气进入下部腔体，穿过透气层使上部腔体内粉状物料充气流化、沿斜度向下流动输送，主要特点为输送量大，结构简单，动力消耗小，设备、维护费用低廉。

除尘分离：袋式除尘过滤器：袋式过滤器是利用多孔纤维性滤布分离气体和粉料的设备。

尤其对微小颗粒分离效率很高。

袋滤器从清灰方式上分为振打式、脉冲反吹式。

脉冲反吹式袋滤器将集成控制器、脉冲阀、吹气管集中布置在设备上，使用效果很好。

防静电滤布或褶皱式滤筒可用于特殊物料或节省空间。

旋风分离器：旋风分离器是利用惯性离心力作用从气流中分离出固体颗粒的设备。

主要特点为结构简单，无活动部件，操作范围宽，分离效率较高。

淘洗器：各种塑料粒子在输送中，产生一定量的细粉和拉丝，影响后加工产品性能，在输送或重力管线末端设置淘洗器后，可除去细粉和拉丝，提高产品质量「掺混均化：重力式掺混均化：用于料仓内性质有差异物料的混合c其原理为物料通过设在仓内的多根掺混管，从不同高度、不同方位有选择的同时进入仓底，从而实现一次性混合。
