恒定电流基础练习题(一)含详细答案

高中物理恒定电流试题及答案高中物理恒定电流试题及答案一、选择题1、关于电流，下列说法中正确的是 ( ) A. 通过导线截面的电量越多，电流越大 B. 电子运动的速率越大，电流越大 C. 单位时间内通过导体横截面的电量越多，导体中的电流越大 D. 电流的方向就是自由电荷定向移动的方向2、短路的电路中会出现以下哪种现象？ ( ) A. 灯泡会亮 B. 灯泡不亮 C. 电源被烧坏 D. 电阻被烧坏3、两个完全相同的电容器并联，当两电容器并联的总电荷量等于原来单个电容器所带电荷量时，每个电容器所带的电荷量是多少？ ( )A. 1/2B. 2/3C. 3/2D. 1/4二、填空题4、将一根铜导线接在电路中，要使导线发热达到最高值，下列方法中有效的是 ( ) A. 增大原电流 B. 减小原电压 C. 并联一根相同导线 D. 串联一根相同导线41、一根电阻为 R 的导线接在某电源上，测得导线端电压为 U，忽略导线电阻，则该电源的电动势为多少？ ( )三、解答题6、有一个电源 E，内阻为 r，外接负载 R，原电源输出电压为 U，负载 R 上电压为 Ud，则 U 与 Ud 之间的关系是什么？为什么？61、设计一个电路，使两个灯泡并联，并且每个灯泡都可以独立控制。

答案：一、选择题1、C 解析：电流的大小取决于单位时间内通过导体横截面的电量，与电荷量的大小和速率均无关。

因此，选项 C 正确。

2、B 解析：短路时，电路中的电阻变得非常小，电流会瞬间变得非常大，导致电源和电阻容易被烧坏。

因此选项 B 正确。

3、A 解析：两个完全相同的电容器并联，总电荷量等于原来单个电容器所带电荷量的两倍，因此每个电容器所带的电荷量为原来的 1/2。

故选项 A 正确。

二、填空题4、C 解析：要使导线发热达到最高值，需要增大导线的电流，根据欧姆定律公式电流与电压成反比，因此需要减小原电压或者并联一根相同导线来分担电压。

故选项 C 正确。

41、根据全电路欧姆定律，有 E = U + Ir，所以 E = U/r + Ir + U。

恒定电流（一）1．一只普通白炽灯，不通电时灯丝的电阻为R 1；正常发光时灯丝的电阻为R 2。

比较R 1和R 2的大小，应是（ ）A ．R 1＞R 2B ．R 1＜R 2C ．R 1＝R 2D ．条件不足，无法判断 2．在图1所示电路中，A 、B 间的电压保持一定，U AB =6V ，电阻R 1=R 23A ．开关S 断开时，R 3两端电压是3VB ．开关S 接通时，R 3通过的电流是1.5AC ．开关S 断开时，R 1通过的电流是0.75AD ．开关S 接通时，R 1两端电压是4V3．电阻A ，B 的伏安曲线如图2所示，下面说法正确的是（ ） A ．两电阻串联后的伏安曲线在区域 I 内，两电阻并联后的伏安曲线在区域 III 内 B ．两电阻串联后的伏安曲线在区域 III 内，两电阻并联后的伏安曲线在区域 I 内C ．A ，B 电阻阻值之比为 1 : 3D ．A ，B 电阻阻值之比为 3 : 14．在图3所示的电路中，当电键K 闭合后，电流表A 的示数为零，电压表V 1的示数为6V ，电压表V 2的示数为零。

导线、电表、电键及各接线处均无问题，这说明断路的是（ ） A ．电阻R 1 B ．电阻R 2 C ．电阻R 3 D ．串联电池组5．图4中，四盏灯分别标为：L 1（4V ，1.6W ），L 2（5V ，1.25W ）， L 3（6V ，1.8W ），L 4（10V ，10W ）。

那么，将电路两端接到8V电源上后，它们消耗的电功率P 1、P 2、P 3、P 4的关系是（）A ．P 1 > P 2 > P 3 > P 4B ．P 2 > P 1 > P 4 > P 3C ．P 2 > P 1 > P 3 > P 4D ．P 1 > P 2> P 4 > P 36．一根粗细均匀、阻值为16Ω的电阻丝，保持温度不变，若先将它等分成4段，每段电阻为R 1，再将这4段电阻丝并联，并联后总电阻为R 2，则R 1与R 2的大小依次为（ ）A ．1Ω，0.5Ω B．2Ω，0.5Ω C．2Ω，1Ω D．4Ω，1Ω7．如图5所示电路，电源的电动势为12V ，L 为灯泡，R 1和R 2为定值电阻，若用电压表测得A 、B 两点间的电压为12V ，则说明（ ） A ．L 、R 1和R 2都断了B ．L 、R 1和R 2都是好的C ．L 是好的，R 1和R 2中至少有一个断了R 1 R 3 2 图3图5图1 4图4图2D ．R 1和R 2是好的，L 断了8．在图6所示的电路中，电源电动势为E ，内阻为零，电阻R 1=2R 2，在R 2的两端并联上一段电阻忽略不计的导线L ，则（ ）A ．通过电阻R 1和R 2的电流I 1=I 2B ．R 1两端电压U 1=2E /3C ．导线L 中通过的电流I L =E/R 1D ．使电阻R 2断路，通过R 1的电流不发生变化9．用两根导线组成输电线路，输电的功率为4400kW 。

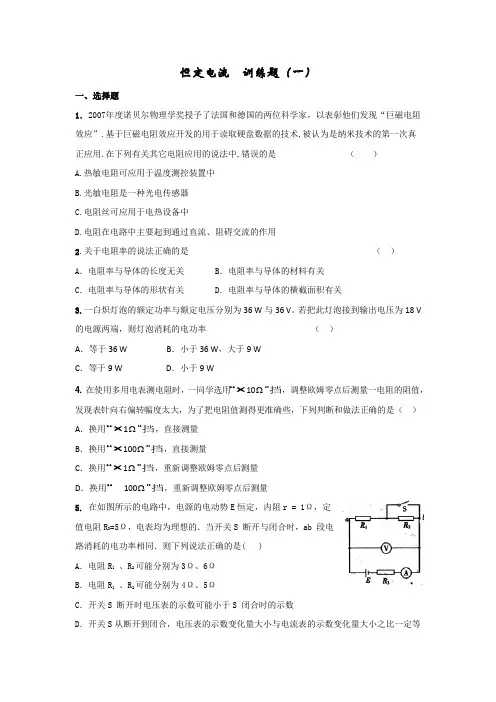

恒定电流训练题（一）一、选择题1．2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”.基于巨磁电阻效应开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用.在下列有关其它电阻应用的说法中,错误的是（）A.热敏电阻可应用于温度测控装置中B.光敏电阻是一种光电传感器C.电阻丝可应用于电热设备中D.电阻在电路中主要起到通过直流、阻碍交流的作用2.关于电阻率的说法正确的是（）A．电阻率与导体的长度无关 B．电阻率与导体的材料有关C．电阻率与导体的形状有关 D．电阻率与导体的横截面积有关3.一白炽灯泡的额定功率与额定电压分别为36 W与36 V。

若把此灯泡接到输出电压为18 V 的电源两端，则灯泡消耗的电功率（）A．等于36 W B．小于36 W，大于9 WC．等于9 W D．小于9 W4.在使用多用电表测电阻时，一同学选用“×10 Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是（）A．换用“×1 Ω”挡，直接测量B．换用“×100 Ω”挡，直接测量C．换用“×1 Ω”挡，重新调整欧姆零点后测量D．换用“×100 Ω”挡，重新调整欧姆零点后测量5. 在如图所示的电路中，电源的电动势E恒定，内阻r = 1Ω，定值电阻R3=5Ω，电表均为理想的．当开关S 断开与闭合时，ab 段电路消耗的电功率相同．则下列说法正确的是( )A．电阻R1、R2可能分别为3Ω、6ΩB．电阻R1、R2可能分别为4Ω、5ΩC．开关S 断开时电压表的示数可能小于S 闭合时的示数D．开关S从断开到闭合，电压表的示数变化量大小与电流表的示数变化量大小之比一定等于6Ω6. 如图，是一火警报警电路的示意图。

其中R 3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大。

值班室的显示器为电路中的电流表，电源两极之间接一报警器。

恒定电流练习（一）1、如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源的内阻，以下说法中一定正确的是（ C ）A. 当R2=r时，R2上消耗的功率最大B. 当R1=R2+r时，R1上消耗的功率最大C. 当R2=0时，R1上消耗的功率最大D. 当R2=0时，电源的输出功率最大2、某小灯泡的伏安特性曲线如图，现用一节干电池（电动势 1.5 V、内阻 1.0Ω）对其供电．为保护电池，电路上还串联了一只 4.0Ω的定值电阻．则下列说法正确的是（BD ）A．由图可知该灯泡的阻值随电压增大而减小B．电路稳定时电池内阻的发热功率约为 0.01WC．电路稳定时小灯泡消耗的电功率约为 0.15WD．电路稳定时干电池的效率约为 93.3%3.（多选）用如图所示的实验电路研究微型电动机的性能，当调节滑动变阻器R，让电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0 V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0 A和24 V。

则这台电动机（不计温度对电阻的影响）（ABC ）A. 正常运转时的输出功率为32WB. 正常运转时的消耗功率为48WC. 正常运转时的发热功率为16WD. 正常运转时的效率为80%4.（多选）在如图甲所示的电路中，L1、L2和L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S闭合后，电路中的总电流为0.25 A，则此时(AC)A．通过L1的电流为通过L2的电流的2倍B．此时L1、L2和L3的电阻均为12 ΩC．L1消耗的电功率为0.75 WD．L1消耗的电功率为L2消耗的电功率的4倍5.如图所示电路，电源电动势为7.0V（内阻不计），定值电阻R0=1000Ω，热敏电阻R t 的U—I特性曲线如右图。

现调节R1的阻值，使电阻R t与R0消耗的功率相等，此时通过R t的电流为_____3___mA；继续调节R1，使AB与BC间的电压相等，这时R t消耗的功率为___3╱10³_____W。

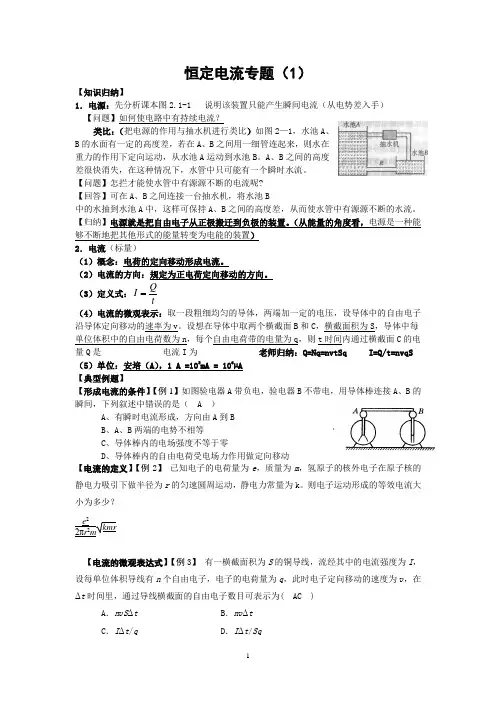

恒定电流专题（1）【知识归纳】1．电源：先分析课本图2.1-1 说明该装置只能产生瞬间电流（从电势差入手） 【问题】如何使电路中有持续电流？类比：（把电源的作用与抽水机进行类比）如图2—1，水池A 、B 的水面有一定的高度差，若在A 、B 之间用一细管连起来，则水在重力的作用下定向运动，从水池A 运动到水池B 。

A 、B 之间的高度差很快消失，在这种情况下，水管中只可能有一个瞬时水流。

【问题】怎拦才能使水管中有源源不断的电流呢?【回答】可在A 、B 之间连接一台抽水机，将水池B中的水抽到水池A 中，这样可保持A 、B 之间的高度差，从而使水管中有源源不断的水流。

【归纳】电源就是把自由电子从正极搬迁到负极的装置。

（从能量的角度看，电源是一种能够不断地把其他形式的能量转变为电能的装置）2．电流（标量）（1）概念：电荷的定向移动形成电流。

（2）电流的方向：规定为正电荷定向移动的方向。

（3）定义式：t QI（4）电流的微观表示：取一段粗细均匀的导体，两端加一定的电压，设导体中的自由电子沿导体定向移动的速率为v 。

设想在导体中取两个横截面B 和C ，横截面积为S ，导体中每单位体积中的自由电荷数为n ，每个自由电荷带的电量为q ，则t 时间内通过横截面C 的电量Q 是______________电流I 为______________老师归纳：Q=Nq=nvtSq I=Q/t=nvqS（5）单位：安培（A ），1 A =103mA = 106µA【典型例题】【形成电流的条件】【例1】如图验电器A 带负电，验电器B 不带电，用导体棒连接A 、B 的瞬间，下列叙述中错误的是（ A ）A 、有瞬时电流形成，方向由A 到BB 、A 、B 两端的电势不相等C 、导体棒内的电场强度不等于零D 、导体棒内的自由电荷受电场力作用做定向移动【电流的定义】【例2】 已知电子的电荷量为e ，质量为m ，氢原子的核外电子在原子核的静电力吸引下做半径为r 的匀速圆周运动，静电力常量为k 。

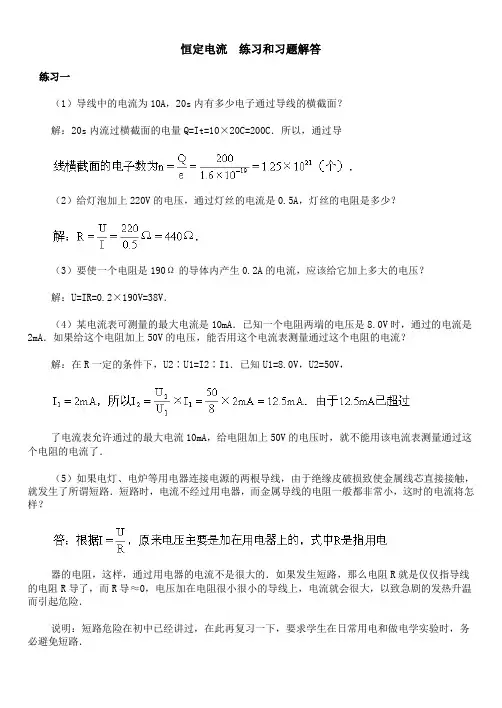

恒定电流练习和习题解答练习一（1）导线中的电流为10A，20s内有多少电子通过导线的横截面？解：20s内流过横截面的电量Q=It=10×20C=200C．所以，通过导（2）给灯泡加上220V的电压，通过灯丝的电流是0.5A，灯丝的电阻是多少？（3）要使一个电阻是190Ω的导体内产生0.2A的电流，应该给它加上多大的电压？解：U=IR=0.2×190V=38V．（4）某电流表可测量的最大电流是10mA．已知一个电阻两端的电压是8.0V时，通过的电流是2mA．如果给这个电阻加上50V的电压，能否用这个电流表测量通过这个电阻的电流？解：在R一定的条件下，U2∶U1=I2∶I1．已知U1=8.0V，U2=50V，了电流表允许通过的最大电流10mA，给电阻加上50V的电压时，就不能用该电流表测量通过这个电阻的电流了．（5）如果电灯、电炉等用电器连接电源的两根导线，由于绝缘皮破损致使金属线芯直接接触，就发生了所谓短路．短路时，电流不经过用电器，而金属导线的电阻一般都非常小，这时的电流将怎样？器的电阻，这样，通过用电器的电流不是很大的．如果发生短路，那么电阻R就是仅仅指导线的电阻R导了，而R导≈0，电压加在电阻很小很小的导线上，电流就会很大，以致急剧的发热升温而引起危险．说明：短路危险在初中已经讲过，在此再复习一下，要求学生在日常用电和做电学实验时，务必避免短路．练习二（1）长20m、横截面积是10mm2的铜导线的电阻是多少？解：铜的电阻率ρ=1.7×10-8Ω·m，10mm2=10-5m2，代入公式，（2）导线的电阻是4Ω，把它对折起来作为一条导线用，电阻变为多少？如果把它均匀拉长到原来的2倍，电阻又变为多少？答：对折起来，导线的长度减半，横截面加倍，所以电阻要变为原若是均匀拉长，不仅长度增加到原来的2倍，而且横截面积变细，R＇=4R=16Ω．（3）有一条康铜丝，横截面积为0.10mm2，长度为1.22m．在它的两端加0.60V电压时，通过它的电流正好是0.10A，求这种康铜丝的电阻率．解：由U=0.60V，I=0.10A可得这条康铜丝的电阻=4.9×10-7Ω·m．（4）用横截面积为0.63mm2、长200m的铜线绕制一个线圈．这个线圈容许通过的最大电流是8.0A，这个线圈两端至多能加多高的电压？解：查表可知铜的电阻率为ρ=1.7×10-8Ω·m，所以能加的最高电压为U=IR=8.0×5.4V=43V．（5）滑动变阻器的结构如图2-48所示．A、B是金属丝的两个端点，C、D是金属杆的两个端点，可滑动的滑片P把金属杆与电阻丝连接起来．如果把A和C接线柱连入电路中，当滑片P由B向A移动时，电路中的电阻由大变小，这是为什么？你还可以设计几种方案，当滑片P移动时，使接入电路的电阻由大变小？答：A、C接入电路，则变阻器的左半边电阻丝PA是有用的（串联在电路中）．当P从B向A移动时，电阻丝串入电路中的部分的长度缩短，电阻变小，因而电路的总电阻也变小了．P移动时，使接入电路的电阻R由大变小的方案有：连接D、A端，P向左移时R变小；连接C、B端，P向右移时R变小；连接D、B端，P向右移时R变小．练习三（1）在学校、家庭或其他方便的地方观察几种常见的用电器，记下它们的额定功率和额定电压．自己设计一个表格，把观察的结果抄在作业本上．答：（表格见下页，仅供参考）（2）在用电器功率为2.4kW、电源电压为220V的电路中，应不应该选用熔断电流为6A的保险丝？因为10.9A＞6A，故该种保险丝不能用．（3）日常使用的电功单位是千瓦时（俗称“度”），等于功率为1kW的电流在1h内所做的功．1kW·h等于多少焦耳？解：1kW·h=1kW×1h=1000×3600J=3.6×106J．（4）额定电压是220V，功率是40W、60W、100W的灯泡，正常发光时的电阻是多少？（5）在电阻器上除了标明电阻值，还标明额定功率值．这是它工作时允许消耗的最大功率，超过这个功率，电阻器会被烧坏．有一个“2k①允许加在这个电阻器上的最大电压是____V；②这个电阻器上能通过的最大电流是___A；③给这个电阻器加上10V的电压时，它消耗的功率是_____W．答：22.4V；0.112A；0.05V．练习四（1）额定电压是220V、电阻是160Ω的电热水器，电功率是多少瓦？每分钟产生多少焦耳热量？Q=Pt=303×60J=1.82×104J．（2）有一个1kW、220V的电炉，正常工作时电流是多少？如果不考虑温度对电阻的影响，把它接在110V的电压上，它消耗的功率将是多少？说明：电炉的电阻丝的电阻值保持一定．当电压改变后，通过它的电流也改变，不能用4.55A 来计算了．（3）输电线的电阻共计1Ω，输送的电功率是100kW，用400V的低压送电，输电线因发热损失的功率是多少千瓦？改用104V的高压送电呢？解：画图2-49表示远距离输电．发热损失的功率为：P导=I2R导=2502×1W=62500W．功率，因为U=400V是输出总电压，其中包括导线电阻上的电压降和用求导线中的电流，因为U=400V不是导线上的电压降．（4）容量都是2L的电水壶，功率是1kW的，20min可以将水烧开，而功率是3kW的只要5min 就可以将水烧开．为什么小功率的电水壶不经济？答：在加热的过程中，由于水壶的温度比周围环境温度高，电水壶将向外散热．功率小的电水壶加热的时间较长，向外散热的时间也长，损失能量较多而不经济．练习五（1）求电阻值分别是2Ω、3Ω、4Ω的三个电阻串联后的总电阻．如果用4.5V的电源给这三个串联电阻供电，每个电阻两端的电压是多少？解：R总=R1+R2+R3=2Ω+3Ω+4Ω=9Ω．所以U1=IR1=0.5×2V=1V，U2=IR2=0.5×3V=1.5V，U3=IR3=0.5×4V=2V．（2）由两个电阻器组成的串联电路，两端的电压是100V，其中一个电阻器的电阻是80Ω，两端电压是40V，求另一个电阻器的电阻．解：画出电路图来示意，见图2-50．用电器R2的电压是U2=U-U1=100V-40V=60V．说明：串联电路电压分配与电阻成正比，因此本题也可由U1∶（3）在图2-51所示的分压器电路中接入一个电压表测UPB的值．在P从A向B滑动的过程中，如果电压表的示数总等于U，故障出在哪里？如果电压表的示数总等于零，故障出在哪里？已知电源和电压表都是好的．答：画出图2-52，当P由A向B滑动过程中，电压表示数始终等于U．说明P与A等势，则PA 中应该没有电流（I=0）．电路中有开路而且开路发生在B处．这样，P、A与电源正极同，B与电源负极同，电压表示数总是U．若电压表示数总是零．则表示P与B等势，PB中没电线（I=0）．则应当在A处发生开路，A与电源正极同，P、B与电源负极同，电压表示数总为零．当然假设电源到A和电源到B之间的导线连接均没断路，则可能在A或B处出现接头松脱接触不良现象．（4）分别标着“220V 100W”和“220V 40W”的两个灯泡，串联后接在220V的照明电路中，消耗的功率各是多少？哪一个灯泡消耗的功率大？为什么？（计算时假设灯丝电阻不随温度而改变）解：先求出灯丝电阻“220V 100W”灯泡串联后的功率变为P1=I2R1=（0.13）2×484W=8.18W．“220V 40W”灯泡串联后的功率变为P2=I2R2=（0.13）2×1210W=20.4W，可见后者的功率大．因为串联后两灯泡的电流相同了，消耗的电功率便与两灯丝的电阻成正比了．后者的灯丝电阻值较大，功率也大．练习六（1）电路里有四个阻值分别是20Ω、40Ω、50Ω、200Ω的电阻并联着，求电路的总电阻是多少？（2）用阻值分别是10kΩ、20kΩ、80kΩ的三只电阻，怎样连接可以得到26kΩ的电阻？答：不可能三个串联；如果三个并联，则总电阻将小于10Ω，也不kΩ=26kΩ．即将20kΩ和80kΩ的电阻并联，再跟10kΩ的电阻串联，就得到26kΩ的电阻．（3）R1、R2两个电阻并联，其中R1为200Ω，通过R1的电流I1为0.20A，通过整个并联电路的电流I为0.80A，求R2和通过R2的电流I2．解：画示意图2-54已知R1=200Ω，I1=0.20A，又已知I=0.80A，所以I2=I-I1=0.80A-0.20A=0.60A．根据并联分路中电流与电阻成反比可（4）分别标着“220V 100W”和“220V 40W”的两个灯泡并联后接在110V的电源上，它们消耗的功率各是多少？哪一个灯泡消耗的功率大？（计算时不考虑温度对电阻的影响）前者消耗功率较大．（5）一个盒子内装有由导线和三个阻值都为R的电阻组成的电路图．答：如图2-56所示．练习七（1）已知电流表的内阻Rg为100Ω，满偏电流Ig为3mA．要把它改装成量程是6V的电压表，应串联多大的电阻？要把它改装成量程是3A的电流表，应并联多大的电阻？解：已知Rg=100Ω，Ig=3×10-3A．①把电流表改装为量程U=6V的电压表：用Ug表示电流表偏转到满刻度时它两端的电压，Rx表示分压电阻，Ux表示Rx分去的电压（图2-57），则U g=Ig·Rg=3×10-3×100V=0.3V．U x=U-Ug=6V-0.3V=5.7V．所以 Rx=2000Ω-100Ω=1900Ω．②把电流表改装为量程I=3A的电流表：用Rx表示分流电阻，Ix表示Rx分去的电流（图2-58），则I x=I-Ig=3A-3×10-3A=2.997A．由Ix·Rx=Ig·Rg，（2）某电流表串联一个9.5kΩ的电阻后，可测量的最大电压是10V．如果给它串联一个49.5kΩ的电阻，可测量的最大电压是50V．求电流表的内阻Rg和满偏电流Ig．解：画图2-59示意．通过表头的满偏电流Ig是不变的．所以U1=Ig（Rg+R1），U2=Ig（Rg+R2）．已知R1=9.5×103Ω，U1=10V，R2=49.5×103Ω，U2=50V，由此得=500Ω=0.5kΩ．（3）如果给电压表串联一个阻值等于电压表内阻的电阻，它的量程变为多少？它的刻度盘数字（图2-60甲）应怎么改？如果给电流表并联一个阻值等于电流表内阻的电阻，它的量程变为多少？它的刻度盘数字（图2-60乙）应怎么改？答：电压表串联了阻值等于其内阻的电阻以后，量程将扩大一倍，即扩大到二倍．刻度盘数字应把3V改成6V；2V改成4V；1V改成2V．电流表并联了阻值等于其内阻的电阻后，量程也将扩大到二倍．应把刻度盘上的数字3A改为6A；2A改为4A；1A改为2A．（4）图2-61中的R代表用电器，R＇是滑动变阻器，它起分压电阻的作用，移动滑片P可以改变用电器R两端的电压．设R的阻值为200Ω，R＇的最大阻值也是200Ω．求R两端的电压的变化范围．答：当P滑到R＇的下端时，R＇全部串入电路中，由于R＇的最R＇的上端时，R＇被短路而全部没用，此时R两端的电压是100V．所以，R两端电压变化范围为50～100V．练习八（1）电源的电动势为1.5V，内电阻为0.12Ω，外电路的电阻为1.28Ω，求电路中的电流和路端电压．U=IR=1.07×1.28V=1.37V．（2）电动势为2.0V的电源，与9.0Ω的电阻接成闭合电路，电源两极间的电压为1.8V．求电源的内电阻．U＇=ε-U=2.0V-1.8V=0.2V．（3）电源的电动势为4.5V，内电阻为0.50Ω，把它接在4.0Ω的外电路中，路端电压是多少？如果在外电路上并联一个6.0Ω的电阻，路端电压又是多少？如果6.0Ω的电阻不是并联而是串联在外电路中，路端电压又是多少？所以U1=I1R1=1.0×4.0V=4.0V；所以 U3=I3（R1+R2）=0.43×（4.0+6.0）V=4.3V．（4）在图2-62中，加接一个电流表，就可以测出电源的电动势和内电阻．当变阻器的滑片在某一位置时，电流表和电压表的读数分别是0.20A和1.98V，改变滑片的位置后，两表的读数分别是0.40A和1.96V．求电池的电动势和内电阻．解：画出图2-63的电路图，根据闭合电路的欧姆定律可得ε=U1+I1r，ε=U2+I2r，式中U1=1.98V，I1=0.20A，U2=1.96V，I2=0.40A．解出r得：代入ε=U1+I1r，得ε=1.98V+0.20×0.1V=2.00V．（5）许多人造卫星都用太阳能电池供电．太阳能电池由许多片电池板组成．某电池板的开路电压是600mV，短路电流是30mA．求这块电池板的内电阻是多少？解：开路电压可近似认为是电源电动势，ε=600×10-3V．短路电练习九（1）找一个半导体收音机，打开看看里面有几节电池，是怎样接的．算一算这个收音机的电源电压是多少？说明：课上教师示范怎样打开半导体收音机，并如何观察里面的电池个数．然后让学生回去实际观察．（2）太阳能电池由许多电池小片串联或并联组成．某种电池的电动势是600mV，允许通过的最大电流是25mA．求在下列两种情况中应该怎样连接电池小片：①需要240V，25mA的电源；②需要600mV，2.5A的电源．解：①可将400个电池小片串联；②可将100个电池小片并联．（3）有10个相同的蓄电池，每个蓄电池的电动势为2.0V，内电阻为0.04Ω．把这些蓄电池接成串联电池组，外接电阻为3.6Ω．求电路中的电流和电池组两端的电压．因为U=IR，所以电池组两端电压U=5.0×3.6V=18V．说明：求出电流后也可这么求电池组两端的电压：U=ε-Ir=20V-5.0×0.04×10V=18V．（4）有两个相同的电池，每个电池的电动势为1.5V，内电阻为1.0Ω．把这两个电池接成并联电池组，外接电阻为9.5Ω．求通过外电路的电流和电池组两端的电压．电池组路端电压U=IR=0.15×9.5V=1.43V．两个电池是并联的，每个电池两端电压都是1.43V．（5）图2-64的盒内有由导线和三节干电池组成的电池组，A、B、C、D是四个接线柱．用电压表测量任意两点间的电压，测量结果如下：UAC=0；UBD=UAB=UCB=1.5V；UAD=UCD=3V．试判断盒内电池是怎样连接的？解：答案不是唯一的．如图2-65所示．练习十（1）按照课本图2-26甲（教参图2-10）的接法测电阻，如果电流表的读数是0.2A，电压表的读数是30V，算得的待测电阻的阻值是多少？这个阻值比实际的阻值大还是小？如果已知电压表的电阻是3kΩ，利用并联电路的知识，算出更精确一些的电阻R的值．测得的阻值比实际阻值要小．因为这么算出的R实际上是待测电阻和电压表电阻的并联总电阻．（2）在课本图2-26乙（教参图2-11）中，如果电压表的读数为10V，电流表的读数为0.10A，电流表的电阻为0.20Ω．求待测电阻的阻值．实际上，上面计算出来的阻值是（R＇+RA）．所以，待测电阻的较精确的阻值为R＇=R-RA=100Ω-0.20Ω=99.8Ω．习题（1）三个阻值都是12Ω的电阻，可以有几种连接方法？连接后的等效电阻（即总电阻）各是多大？解：①三个串联，总电阻R1=3×12Ω=36Ω；③两个并联再跟第三个串联，总电阻④两个串联再跟第三个并联，总电阻（2）一个盒子内装有由导线和几个相同阻值的电阻组成的电路，盒外的1、2、3、4是该电路的四个接线柱（图2-66），已知1、2间的电阻是1、3和2、4间电阻的2倍．而3、4间没有明显的电阻．试画出盒内电路最简单的一种电路图．答：如图2-67所示，最简单的用两个电阻，可像图甲那样连接．说明：本题如果不限制条件则有无穷多解，用四个电阻可像图乙那样连接；用五个电阻可像图丙那样连接．本章练习九（5）和章末习题（2）黑盒子问题的不加限制条件的解答，《物理教学》1986年第8期34页刊载的赵基清同志写的《匣子问题的解答》可供参考．（3）两个电阻R1、R2跟电源串联在一起．如果在电阻R2的两端并联上一根导线L（图2-68），判断下列哪些说法是对的？（电源内阻和导线L的电阻都忽略不计）①通过电阻R1和R2的电流相等；②U1=U，电阻R2上的电压为零；④去掉电阻R2，电路中的电流不发生变化．答：②、③、④正确．（4）如图2-69所示，在一个粗细均匀的金属环上有A、B、C两点接在电路中时，导线中的电流是6A，圆环消耗的功率是108W．如果保持导线中的电流不变，换接A、C两点，圆环消耗的功率是多少？解：导线中电流不变，则由P=I2R可知，功率P之比等于电阻R之比．设圆环电阻（假设将圆环断开，其两端间的电阻）为6r．接A、B（5）在图2-70中，AB间的电压UAB=9V，R1=R2=R3=6Ω．开关S打开和闭合时，电阻上的电压各是多少？通过它们的电流各是多少？解：①S打开时，UAB=9V，总电阻R=R1+R2=12Ω．所以R1上的电压U1=IR1=0.75×6V=4.5V；R2上的电压U2=IR2=4.5V．6V=6V．（6）用一个电源、一个电流表和一个已知阻值的电阻R，怎样测量一个未知的电阻Rx？如果把电流表换成电压表，又应该怎样测量Rx的大小？画出电路图，写出简要的实验步骤，列出求Rx的计算式（电源内阻忽略不计）．解：①先用电流表照图2-71甲那样连接电路，测出I1．由ε=I1R，测出电源电动势ε（电源内阻不计，不必列入算式中）．再照图2-71乙那样把Rx接入电路，由电流表读出I2，再由ε=I2（R+Rr），便可计算算出I；再像2-71丁那样用电压表测出Rx两端的电压U2，因为Rx与R串联，电流相同，所以说明：上述测量中，没有考虑电压表、电流表本身的内阻对电路的影响，因此测量结果是不很精确的．（7）在图2-72的电路中，电压U为10V，电阻R为5.0Ω．①当c、d连接起来时，电路中的电流有多大？②当内阻Rg为0.10Ω的电流表两端分别接在c、d上时，电路中的电流有多大？③换用内阻为0.01Ω的电流表接在c、d上，电路中的电流有多大？④将电流表串联在电路中测量电流，对测量结果有什么影响？②接入Rg=0.10Ω的电流表，电路中的电流③接入Rg=0.01Ω的电流表，电路中的电流④由上述可见，电流表串联接入电路后，增加了电路中的总电阻值，使测得的电流比原来的小，电流表的内阻越大，造成的误差也越大．（8）照明电路的电压U=220V，并联了20盏电阻R都是807Ω（发光时的电阻）的电灯，两条输电线的电阻r都是1.0Ω（图2-73）．只开10盏灯时，整个电路消耗的电功率、输电线上损失的电压和损失的电功率各是多大？20盏灯都打开时，情况又怎样？整个电路消耗的电功率为P总=IU=2.66×220W=585W．输电线上损失的电压ΔU=I·2r=2.66×2.0V=5.3V．输电线上损失的电功率ΔP=I2·2r=2.662×2.0W=14W．整个电路消耗的电功率为P总=IU=5.19×220W=1.14×103W．输电线上损失的电压ΔU=I·2r=5.19×2.0V=10.4V．输电线上损失的电功率ΔP=I2·2r=5.192×2.0W=54W．说明：用电器增多，电流增大，输电线上的电压损失也就增大，造成用电器两端电压偏低、获得功率减小，严重时会使用电器不能正常工作．（9）在图2-74所示的电路中，电阻R1=9Ω，R2=15Ω，电池组的电动势ε=12V，内电阻r=1Ω．电流表的读数为0.4A．求电阻R3的阻值和它消耗的功率．解：已知R2=15Ω，I2=0.4A．所以U2=I2R2=0.4×15V=6V．又已知ε=12V，所以U内+U1=ε-U2=12V-6V=6V．电路中总电流因此，U3=U2=6V，I3=I-I2=0.6A-0.4A=0.2A．（10）在图2-75所示的电路中，电源是由四个相同的电池串联组成的，电压表的电阻非常大，而电流表和导线的电阻非常小．在开关S断开时，电压表的读数是6.0V，在开关S闭合时，电压表的读数是4.8V，电流表的读数是1.2A．求每个电池的电动势和内电阻．解：设每个电池的电动势是ε、内阻是r．在S断开时，I=0，所以∑ε≈U=6.0V，每个电池的电动势ε在S闭合时，I=1.2A，U=4.8V，U内=∑ε-U=6V-4.8V=1.2V，说明：①在闭合电路的解题中，要注意局部和整体的交错配合，往往会先处理局部，再考虑闭合电路整体，然后再回到要求解的那个局部．计算中要注意电压U、电阻R和电流强度I三者之间的对应性——哪段电路的电阻、哪段电路的电压和哪段电路中的电流．②电压表和电流表的内阻要不要考虑，需要从题文给出的具体情况来判定．一般的电路运算中，认为电压表的电阻是非常大的，电流表的电阻是非常小的，比如本章的大多数习题就是这么对待的，尽管题文中没有作这样的说明．在某些习题中，涉及到电表的内阻时，比如练习十、本习题中的第（7）题等等，当然必须考虑进去了．③要让学生养成画电路图表示题意，从分析电路入手去找出物理量之间的因果关系的习惯，克服从题文中找数字，套公式出答案的解题方法．对求出的答案要代回电路中去看它是否跟其他各量对应．④本章练习和习题中有“黑盒子”问题，判断电路故障的练习，分析说明题，以及动手制作的小实验，它们对训练学生的思维能力、联系实际的能力是有益的，要予以重视．。

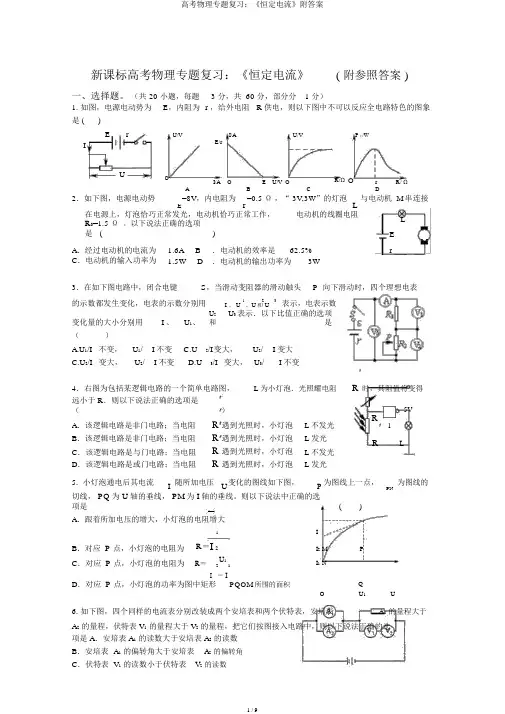

新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。

（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。

以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。

则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

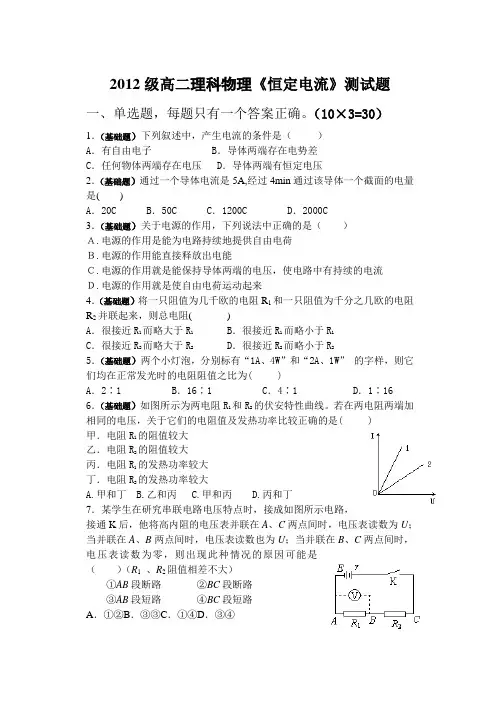

2012级高二理科物理《恒定电流》测试题一、单选题，每题只有一个答案正确。

（10×3=30）1．（基础题）下列叙述中，产生电流的条件是（）A．有自由电子 B．导体两端存在电势差C．任何物体两端存在电压 D．导体两端有恒定电压2．（基础题）通过一个导体电流是5A,经过4min通过该导体一个截面的电量是( )A．20C B．50C C．1200C D．2000C3．（基础题）关于电源的作用，下列说法中正确的是（）Ａ.电源的作用是能为电路持续地提供自由电荷Ｂ.电源的作用能直接释放出电能Ｃ.电源的作用就是能保持导体两端的电压，使电路中有持续的电流Ｄ.电源的作用就是使自由电荷运动起来4．（基础题）将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2并联起来，则总电阻( )A．很接近R1而略大于R1 B．很接近R1而略小于R1C．很接近R2而略大于R2 D．很接近R2而略小于R25．（基础题）两个小灯泡，分别标有“1A、4W”和“2A、1W”的字样，则它们均在正常发光时的电阻阻值之比为( )A．2∶1 B．16∶1 C．4∶1 D．1∶16 6．（基础题）如图所示为两电阻R1和R2的伏安特性曲线。

若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是( )甲．电阻R1的阻值较大乙．电阻R2的阻值较大丙．电阻R1的发热功率较大丁．电阻R2的发热功率较大A.甲和丁B.乙和丙C.甲和丙D.丙和丁7．某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，则出现此种情况的原因可能是（）（R1、R2阻值相差不大）①AB段断路②BC段断路③AB段短路④BC段短路A．①②B．③③C．①④D．③④8．（基础题）关于路端电压与总电流的关系，说法正确的是( ) A ．外电路断路时，路端电压最高 B ．外电路短路时，路端电压最高 C ．总电流变大，路端电压一定变大 D ．外电阻变大，路端电压一定变小9．如图所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向b 端滑动，则（ ） A ．电灯L 更亮，安培表的示数减小 B ．电灯L 更亮，安培表的示数增大 C ．电灯L 变暗，安培表的示数减小 D ．电灯L 变暗，安培表的示数增大10．在神经系统中，神经纤维分为有髓鞘和无髓鞘两大类.现代生物学认为，髓鞘是由多层类脂物质——髓质累积而成的，具有很大的电阻，经实验测得髓质的电阻率ρ＝8×106 Ω·m.某生物体中某段髓质神经纤维可看做高20 cm 、半径为4 cm 的圆柱体，当在其两端加上电压U ＝100 V 时，该神经发生反应，则引起神经纤维产生感觉的最小电流为( ) A.0.31 μA B.0.62 μA C.0.15 μA D.0.43 μA二、多选题。

高中物理：恒定电流 练习（含答案）1、在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2匚向左迁移的负离子 所带电荷量为3 C,那么电解槽中电流强度大小为（）A . 0.1 AB . 0.2 AC . 0.3 AD . 0.5 A2、以下说法中正确的是（）A .在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流B .静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C .在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D .静电力移动电荷做功电势能减少,非静电力移动电荷做功电势能增加3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是（）A .加正向电压时,二极管电阻较小，且随着电压的增大而增大B .加反向电压时,二极管电阻较大，无论加多大电压，电流都很小C .无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D .二极管加正向电压时，电流随电压变化是一条直线4、（双选）两只完全相同的灵敏电流计改装成量程不同的电压表V 1、V 2,若将两表串联后去测某 一线路的电压，则两只表（）A .读数相同B .指针偏转的角度相同C .量程大的电压表读数大D .量程大的电压表读数小5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1 min 产生的热量为（）反向应HiW4,0 anYaw惠一一正向电珏/vC . 1.32X 104 J6、一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后,再切成等长的三段，则其 中每一段电阻丝的阻值为（）A .3RB .RC . R7、如图所示,电源电动势为E,内阻为r 。

当可变电阻的滑片P 向b 点移动时，电压表,.•的读数U 1与电压表二•的读数U 2的变化情况是（）A. U 1变大,U 2变小B. U 1变大,U 2变大C. U 1变小,U 2变小D. U 1变小,U 2变大8、（双选）下列操作正确的是（）A .用多用电表测电压时，要将红表笔接高电势点B .用多用电表测电流时，应将多用电表串联接入电路C .用多用电表测电阻时，要选择合适挡位,使表头指针偏转角度尽可能大D .用多用电表测电阻时，待测电阻可以与外电路的电源相连接*9、关于电源的说法不正确的是（）A .电源外部存在着由正极指向负极的电场,内部存在着由负极指向正极的电场B .在电源外部电路中，负电荷靠电场力由电源的负极流向正极C .在电源内部电路中,正电荷靠非静电力由电源的负极流向正极D .在电池中,靠化学作用使化学能转化为电势能*10、（多选）小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为 图线的切线,PQ 为U 轴的垂线,PM 为I 轴的垂线,则下列说法中正确的是（）A.1.80X 103 J B . 1.10X 104 J D . 1.08X 105 JD .对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 毫安表的满偏电流是1 mA,内电阻为100 Q ,现有两个定值电阻R 1 = 200 Q ,R 2=600 Q ,用这60 W ”，C 灯“20 V 20 W ”，D 灯“20 V 20 W ”。

1、用P=求出的“220 V 40 W”的灯泡的电阻为1 210 Ω,用多用电表测得其电阻只有90 Ω,下列说法中正确的是( )A.两个阻值相差悬殊是不正常的,一定是测量时读错了数据B.两个阻值相差悬殊是正常的,因为欧姆表测电阻的误差大C.两个阻值相差悬殊是不正常的,可能出厂时把灯泡的功率标错了D.两个阻值相差悬殊是正常的,1 210 Ω是正常工作状态(温度很高)的阻值,90 Ω是常温下的阻值2、日常生活用的电吹风中有电动机和电热丝,电动机带动风叶转动,电热丝给空气加热,得到热风可将头发吹干。

设电动机线圈的电阻为R1,它与电热丝的电阻R2串联,接到直流电源上,电吹风两端的电压为U,通过的电流为I,消耗的电功率为P,则以下关系式正确的是( )A.UI>PB.UI=PC.P>I2(R1+R2)D.P=I2(R1+R2)3、在一次研究性学习活动中,研究小组对一幢居民楼的供电设施进行了观察和测量,整幢居民楼供电线路可简化为如图所示的模型,暂停供电时,用欧姆表测得A、B间电阻为R,恢复供电后,测得A、B间电压为U,进线电流为I。

则计算该幢居民楼的总功率可以用的公式是( )A.P=I2RB.P=C.P=IUD.以上公式都适用4、如图所示,两只电压表V1和V2是由完全相同的电流表改装而成的,V2的量程为5 V,V1的量程为15 V,为了测量15~20 V的电压,把V1、V2串联起来使用,这种情况下( )A.V1、V2读数相等B.V1、V2两指针偏角相等C.V1、V2读数之比等于电压表内阻之比D.V1和V2的指针偏转角度之比等于电压表内阻之比5、如图是一火警报警器的一部分电路示意图。

其中R2为用半导体热敏材料制成的传感器,电流表为值班室的显示器,a、b之间接报警器。

当传感器R2所在处出现火情时,显示器的电流I、报警器两端的电压U的变化情况是( )A.I 变大,U 变大B.I 变小,U 变小C.I 变小,U 变大D.I 变大,U 变小6、某同学用伏安法测小灯泡的电阻时,误将电流表和电压表接成如图所示的电路,接通电源后,可能出现的情况是( )A.电流表烧坏B.电压表烧坏C.小灯泡烧坏D.小灯泡不亮7、电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不太热,原因是( )A.通过电炉丝的电流大,而通过导线的电流小B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以不热C.铜导线的电阻比电炉丝小得多,在串联的情况下铜导线的发热量小D.电炉丝的两端电压比铜导线两端的电压小得多8、如图所示电路中,当滑动变阻器的滑片P向上端a滑动的过程中,两表的示数变化情况为( )A.电压表示数增大,电流表示数减小B.电压表示数减小,电流表示数增大C.两电表示数都增大D.两电表示数都减小9、一平行板电容器C,极板是水平放置的,它和三个电阻箱及电源连接成如图所示的电路。

恒定电流练习卷1、一段粗细均匀的金属导体的横截面积是S ，导体单位长度内的自由电子数为n ，金属内的自由电子的电荷量为e ，自由电子做无规则热运动的速率为v 0，导体中通过的电流为I 。

则下列说法中正确的是( )A ．自由电子定向移动的速率为v 0B ．自由电子定向移动的速率为v ＝IneS C ．自由电子定向移动的速率为真空中的光速c D ．自由电子定向移动的速率为v ＝Ine答案 D解析 解决本题的关键是理解v 和n 的物理意义，电流微观表达式中n 为单位体积内的自由电子数，而本题中n 为单位长度内的自由电子数，t 时间内通过导体某一横截面的自由电子数为长度是v t 内的自由电子数，其数量为n v t ，电荷量q ＝n v te ，所以电流I ＝qt ＝ne v ，所以v ＝Ine，故正确选项为D 。

2、两根材料相同的均匀导线A 和B ，其长度分别为L 和2L ，串联在电路中时沿长度方向电势的变化如图所示，则A 和B 导线的横截面积之比为( )．A ．2∶3B ．1∶3C ．1∶2D ．3∶1解析 由题图可知两导线电压降分别为U A ＝6 V ，U B ＝4 V ；由于它们串联，则3R B ＝2R A ；由电阻定律可知R A R B＝L A S B L B S A，解得S A S B＝13，选项B 正确．答案 B3、如图所示是一个由电池、电阻R 、开关S 与平行板电容器组成的串联电路，开关S 闭合。

一带电液滴悬浮在两板间P 点不动，下列说法正确的是( )A ．带电液滴可能带正电B ．增大两极板距离的过程中，电阻R 中有从a 到b 的电流，电容器中负电荷从B 经P 点到AC ．断开S ，减小两极板正对面积的过程中，液滴将加速下降D ．断开S ，减小两极板距离过程中，液滴静止不动答案 D解析 带电液滴在重力和静电力作用下处于平衡状态，其所受静电力方向向上，电场方向向下，故液滴带负电，A 选项错误。

1.在如图7－1－2所示的电路中，输入电压U恒为8 V，灯泡L标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω.若灯泡恰能正常发光，下列说法正确的是()A．电动机的输入电压是5 V B．流过电动机的电流是2 AC．电动机的效率是80% D．整个电路消耗的电功率是10 W图7－1－2 图7－2－25 图7－1－9 图7－2－32.如图7－2－25所示，电源电动势E＝8 V，内电阻为r＝0.5 Ω，“3 V 3 W”的灯泡L与电动机M串联接在电源上，灯泡刚好正常发光，电动机刚好正常工作，电动机的线圈电阻R0＝1.5 Ω.下列说法中正确的是() A．通过电动机的电流为1.6 A B．电源的输出功率是8 WC．电动机消耗的电功率为3 W D．电动机的输出功率为3 W3.如图7－1－9所示的电路中，电源的输出电压恒为U，电动机M的线圈电阻与电炉L的电阻相同，电动机正常工作，在相同的时间内，下列判断正确的是(AB)A．电炉放出的热量与电动机放出的热量相等B．电炉两端电压小于电动机两端电压C．电炉两端电压等于电动机两端电压D．电动机消耗的功率等于电炉消耗的功率4.如图7－2－3为直流电车模型的工作示意图，电源电动势E＝12 V，全电路电阻等效为R＝1 Ω，电车在水平路面上以5 m/s的速度匀速行驶，电车所受阻力恒为7.2 N，则电路中电流为() A．12 A B．6 A C．3 A D．1 A 【答案】 B5．某电解池，如果在1秒钟内共有5.0×1018个二价正离子和1.0×1019个一价负离子通过某横截面，那么通过这个横截面的电流是()A．0 A B．0.8 A C．1.6 A D．3.2 A6.如图7－1－6所示，电解池内有一价离子的电解液，在时间t内通过溶液截面S的正离子数为n1，负离子数为n2，设元电荷为e，则以下说法正确的是()图7－1－6 图7－1－7 图7－2－2A．溶液内电流方向从A到B，电流为n1e/t B．溶液内电流方向从B到A，电流为n2e/tC．溶液内正、负离子反方向移动，产生的电流相互抵消D．溶液内电流方向从A到B，电流为(n1＋n2)e/t7.示波管是一种多功能电学仪器，其结构图如图7－1－7所示，电子枪中的炽热金属丝不断放出可认为初速度为零的电子，在加速电场加速，再经偏转电极XX'和YY′，最后在荧光屏上形成图象．现在偏转电极XX ′和YY ′上不加电压，加速电场电压为U ，经加速后形成横截面积为S 、电流为I 的电子束．已知电子的电量为e 、质量为m ，则在刚射出加速电场时，一小段长为ΔL 的电子束内电子个数是( A )A.I ΔL e m 2eU B ． I ΔL eS m 2eU C. I eS m 2eU D ．IS ΔL e m 2eU8．当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3 C ，消耗的电能为0.9 J ．为在相同时间内使0.6 C 的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是( )A ．3 V 1.8 JB ．3 V 3.6 JC ．6 V 1.8 JD ．6 V 3.6 J10．两根材料相同的导线，质量之比为2∶1，长度之比为1∶2，加上相同的电压后，通过的电流之比为( )A ．8∶1 B ．4∶1 C ．1∶1 D ．1∶4 【答案】 A11．(多选)一个T 型电路如图7－2－2所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω，另有一测试电源电动势为100 V ，内阻忽略不计．则( )A ．当c 、d 端短路时，a 、b 之间的等效电阻是40 ΩB ．当a 、b 端短路时，c 、d 之间的等效电阻是40 ΩC ．当a 、b 两端接通测试电源时，c 、d 两端的电压为80 VD ．当c 、d 两端接通测试电源时，a 、b 两端的电压为80 V 【答案】 AC12．如图7－2－4所示的电路中，电源电动势为E ，内阻为r ，闭合开关后，滑动变阻器滑片P 向左移动，下列结论正确的是 ( ) A ．电流表读数变小，电压表读数变大B ．小灯泡L 变亮C ．电容器C 上电荷量减小D ．电源的总功率变大图7－2－4 图7－2－6 图7－2－7 图7－2－913.如图7－2－6所示，闭合开关S 后，A 灯与B 灯均发光，当滑动变阻器的滑片P 向左滑动时，以下说法中正确的是( ) A ．A 灯变亮 B ．B 灯变亮 C ．电源的输出功率可能减小D ．电源的总功率增大14.电源、开关S 、定值电阻R 1、光敏电阻R 2和电容器连接成如图7－2－7所示的电路，电容器的两平行板水平放置．当开关S 闭合，并且无光照射光敏电阻R 2时，一带电液滴恰好静止在电容器两板间的M 点．当用强光照射光敏电阻R 2时，光敏电阻的阻值变小，则A ．液滴向下运动B ．液滴向上运动C ．电容器所带电荷量减少D ．电容器两极板间电压变大15.如图7－2－9所示的电路中，电池的电动势E ＝5 V ，内电阻r ＝10 Ω，固定电阻R ＝90 Ω，R 0是可变电阻．在R 0由0增加到400 Ω的过程中，求： (1)可变电阻R 0上消耗热功率最大的条件和最大热功率； (2)电池的内电阻r 和固定电阻R 上消耗的最小热功率之和．16.如图7－2－5所示，直线A 为某电源的U －I 图线，曲线B 为某小灯泡的 U －I 图线的一部分，用该电源和小灯泡组成闭合电路，下例说法中正确的是( A )A ．此电源的内阻为0.5 ΩB ．电源的总功率为10 WC ．电源的输出功率为8 WD ．由于小灯泡的U －I 图线是一条曲线，所以欧姆定律不适用图7－2－5 图7－2－10 图7－2－13 图7－2－14 图7－2－1517.如图7－2－10所示，直线A 为某电源的U －I 图线，直线B 为电阻R 的U －I 图线，求：(1)电源的电动势和内阻分别是多大？(2)当用此电阻R 和该电源组成闭合电路时，该电源的输出功率为多少？(3)若接入该电源的外电阻是一个最大阻值为2 Ω的滑动变阻器，则滑动变阻器的阻值多大时，其消耗的功率最大．18.“电桥”是一种比较特殊的电路， (1)电路组成：(2)分析方法：当R 1R 3＝R 2R 4时，电流表中无电流通过，称作“电桥平衡”．因此可以通过调节“电桥平衡”来计算未知电阻和研究导体导电性能．例： (2013·安徽高考)用图7－2－14所示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻， Ⓖ是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表Ⓖ的电流为零时，测得MP ＝l 1，PN ＝l 2，则R x 的阻值为( )A.l 1l 2R 0B.l 1l 1＋l 2R 0C.l 2l 1R 0D.l 2l 1＋l 2R 0【答案】 C 19.如图7－2－15所示的电路中，R 1、R 2、R 3是固定电阻，R 4是光敏电阻，其阻值随光照强度的增强而减小．当开关S 闭合且没有光照射时，电容器C 不带电．当用强光照射R 4且电路稳定时，则与无光照射时比较( ) A ．电容器C 的上极板带正电 B ．电容器C 的下极板带正电C ．通过R 4的电流变小，电源的路端电压增大D ．通过R 4的电流变大，电源提供的总功率变小20.如图7－2－17，电源的内阻不可忽略，已知定值电阻R 1＝10 Ω，R 2＝8 Ω，当开关S 接位置1时，电流表的示数为0.20 A ．那么当开关S 接位置2时，电流表的示数可能是( )A ．0.24 AB ．0.25 AC ．0.22 AD ．0.19 A图7－2－17 图7－2－20 图7－2－21 图7－2－22 图7－2－2321．如图7－2－20所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( ) A ．电压表与电流表的示数都减小 B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大22.如图7－2－21所示的电路中，电源电动势为E ，内电阻为r ，L 为小灯泡(其灯丝电阻可以视为不变)，R 1和R 2为定值电阻， R 3为光敏电阻，其阻值的大小随照射光强度的增强而减小．闭合开关S 后，将照射光强度增强，则( ) A ．R 1两端的电压将增大B ．R 2两端的电压将增大C ．灯泡L 将变暗D ．电路的路端电压将增大23.如图7－2－22所示的电路中，电流表和电压表均可视为理想电表．现闭合开关S 后，将滑动变阻器滑片P 向左移动，正确的是( ) A ．电流表的示数变小，电压表的示数变大B ．小灯泡L 变亮C ．电容器C 上电荷量减小D ．电源的总功率变大24．如图7－2－23所示的电路中，灯泡A 和B 原来都是正常发光．忽然灯泡B 比原来变暗了些，而灯泡A 比原来变亮了些，则电路中出现断路故障的是(设只有一处出现了故障)( )A ．R 2B ．R 3C ．R 1D ．灯B 【答案】 A25.小灯泡通电后其电流I 随所加电压U 变化的图线如图7－2－27所示，P 为图线上一点，PN 为图线过P 点的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线．则下列说法中正确的是( )A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝U 1I 2C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积图7－2－27 图7－2－28 图7－2－3226．在如图7－2－28甲所示的电路中，L 1、L 2、L 3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S 闭合后，电路中的总电流为0.25 A ，则此时( )A ．L 1的电压为L 2电压的2倍B ．L 1消耗的电功率为0.75 WC ．L 2的电阻为12 ΩD ．L 1、L 2消耗的电功率的比值大于4∶1 【答案】 BD12．(16分)在图7－2－32甲所示的电路中，R 1、R 2均为定值电阻，且R 1＝100 Ω，R 2阻值未知，R 3为一滑动变阻器，当其滑片P 从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A 、B 两点是滑片P 在变阻器的两个不同端点得到的．求：(1)电源的电动势和内阻； (2)定值电阻R 2的阻值； (3)滑动变阻器的最大阻值．【答案】 (1)20 V 20 Ω (2)5 Ω (3)300。

《恒定电流》基础测试题一、选择题（本题共72分；每小题4分，在每小题给出的四个选项中,有的小题只有一个选项正确，有的小题有多个选项正确.全部选对的得4分,选不全的得2分,有选错或不答的得0分.）1、下列叙述中正确的是：A 、导体中电荷运动就形成电流；B 、国际单位制中电流强度的单位是安；C 、电流强度是一个标量，其方向是没有意义的；D 、对于导体，只要其两端电势差为零，电流强度也必定为零。

2、满足下面哪一个条件，就产生电流：A 、有自由电子；B 、导体两端有电势差；C 、任何物体两端有高压；D 、导体两端有恒定电压。

3、下列说法中正确的是：A 、金属导体导电，只是自由电子作定向移动；B 、电解液导电，正、负离子都作定向移动；C 、气体导电，一定只有正离子作定向移动；D 、气体导电，正、负离子和自由电子都作定向移动。

4、下列说法中正确的是：A 、由R=U/I 可知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流强度成反比；B 、由I=U/R 知道，通过一段导体的电流强度跟加在它两端的电压成正比；C 、比较几只电阻的I-U 图象可知，电流变化相同时，电压变化较小的图象属于阻值较大的那个电阻的。

D 、导体的电流越大，电阻就越小。

5、下面关于电阻率的说法中正确的是：A 、电阻率与导体的长度、横截面积有关；B 、电阻率表征了导体导电能力的强弱，与温度有关；C 、电阻率大的导体，电阻一定大；D 、金属电阻率在任何温度下都不可能为零。

6、关于电流强度的说法中正确的是：A 、根据I=tq 可知I 与q 成正比； B 、任何相等的时间内通过导体的横截面积的电量相等，则导体中的电流是恒定的电流；C 、电流有方向，电流强度是矢量；D 、电流强度的单位：“安培”是国际单位制中的基本单位。

7、在示波管中，电子枪两秒内发射了6×1013 个电子，则示波管中的电流强度大小为：A 、4.8×106-A ；B 、3×1013- A ；C 、9.6×106-A ；D 、3×106-A 。

恒定电流练习题（一）一、选择题：1、下列关于电源电动势的说法中，正确的是（）A、在某电池的电路中每通过2C的电量，电池提供的电能是4J，则电池的电动势是0.5VB、电源的路端电压增大时，其电源电动势一定也增大C、无论内电压和外电压如何变化，其电源电动势一定不变D、电源的电动势越大，电源所能提供的电能就越多2、如图所示电路中灯泡A、B均不亮，但电路中只有一处断开，现用电压表测得Uab=0、Uac=6V、Ubd=6V、Ucd=0，则可分析出（）A、B灯断开B、A灯断开C、电源断开D、R断开3、一根均匀的电阻丝其电阻为R，在温度不变的情况下，下列情况中其电阻值仍为R的是（）A、当长度不变，横截面积增大一倍时B、当横截面积不变，长度增大一倍时C、长度和横截面半径都增大一倍时D、长度和横截面积都缩小一半时4、一电压表是由小量程电流表G与电阻R串联而成，若在使用中发现此电压表的读数总比准确值小一些，那么采用下列哪种措施可加以改进（）A、在R上串联一只比R小得多的电阻B、在R上串联一只比R大得多的电阻C、在R上并联一只比R小得多的电阻D、在R上并联一只比R大得多的电阻5、在如图所示的电路中，开关S闭合后，和未闭合开关S前相比较三个电表的读数变化情况是：（）A、V变大、A1变大、A2变小B、V变大、A1变小、A2变大C、V变小、A1变大、A2变小D、V变小、A1变小、A2变大6、如图所示，把两个相同的灯泡分别接在甲、乙两种电路中，甲电路两端的电压为8V，乙电路两端的电压为14V。

调节变阻器R1和R2使两灯都正常发光，此时变阻器消耗的功率分别为P1和P2。

则下列关系中正确的是（）A、P1>P2B、P1<P2C、P1=P2D、无法确定7、若用E表示总电动势，U1表示外电压，U2表示内电压，R表示外电路总电阻，r表示内电阻，I表示总电流强度，考察下列各关系式⑴U2=IR ⑵U2=E-U1⑶E=U1+Ir⑷I=E/(R+r) ⑸U1=ER/(R+r) ⑹U1=E+Ir 上述关系式中成立的是（）A、⑴⑵⑶⑷B、⑵⑶⑷⑸C、⑶⑷⑸⑹D、⑴⑶⑸⑹8、如图所示的电路中，调节滑动变阻器，电压表的读数由6V变为5V，电流表读数的变化量为0.5A，则下列说法中正确的是：（）A、电流表的读数变小了，电源的内阻为10ΩB、电流表的读数变大了，电源的内阻为20ΩC、电流表的读数变大了，电源的内阻为2ΩD、由于不知道电流表的具体读数，因此无法计算电源的内阻9、一个用满偏电流3mA的电流表改装成欧姆表，调零后用它测量500Ω的标准电阻时，指针恰好在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA处。

高中物理《恒定电流》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．电动势E的说法中正确的是（）A．电动势E的大小就是电源两端的电压B．电动势E是由电源本身决定的，跟电源的体积有关C．电动势E的单位与电势差的单位相同，故两者在本质上相同D．电动势E是表征电源把其他形式的能转化为电能本领强弱的物理量2．根据欧姆定律UIR=，下列哪种说法是正确的（）A．通过导体的电流越大，它的电阻就越小B．导体两端的电压越大，这段导体的电流就越大C．导体的电阻与它两端的电压成正比，与通过它的电流成反比D．导体两端的电压越大，这段导体的电阻就越大3．如图所示，电源电动势E=6V，内电阻r=1Ω，电阻R=5Ω，当开关S闭合后，电路中的电流为（）A．0.5A B．1AC．1.2A D．6A4．关于电源以下说法正确的是（）A．只要电路中有电源，电路中就会形成持续的电流B．电源实质上也是一个用电器，也需要外界提供能量C．电源的作用就是将其他形式的能转化为电能D．电源的作用是在电源内部把电子由负极不断地搬运到正极，从而保持稳定的电势差5．如图为简易的火警报警电路，R'为热敏电阻：正常情况下电铃不响起，则方框内符号为（）A ．&B ．1≥C ．1D ．&16．杭州市正将主干道上的部分高压钠灯换成LED 灯。

已知高压钠灯功率为400W ，LED 灯功率为180W ，若更换4000盏，则一个月可节约电能约为（ ）A ．2910kW h ⨯⋅B ．5310kW h ⨯⋅C ．5610kW h ⨯⋅D ．12110kW h ⨯⋅7．如图是酒精浓度测试仪及其原理图。

它可以看成是由电源（内阻为r ）、酒精气敏传感器R 、定值电阻()00R R r >和一个电压表组成。

其中R 的阻值随酒精气体浓度的增大而减小，闭合开关后，若驾驶员呼出的酒精气体浓度增大，则下列说法正确的是（ ）A ．电压表的示数减小B ．电源的效率变大C ．0R 消耗的功率减小D ．电源的输出功率增大8．在倾角θ=30°的绝缘斜面上，固定一光滑金属框，宽l =0.5m ，接入电动势E =6V 、内阻r =0.5Ω的电池，垂直框面放置一根质量m =0.2kg 的金属棒ab ，金属棒接入电路的电阻R 0的阻值为0.2Ω，整个装置放在磁感应强度B =1.0T 、方向垂直于框面向上的匀强磁场中，调节滑动变阻器R 的阻值使金属棒静止在框架上，如图所示。

内化提升 1．如图17所示的电解池接入电路后，在t 秒内有n 1个一价正离子通过溶液内截面S ，图17有n 2个一价负离子通过溶液内截面S ，设e 为基元电荷，以下说法正确的是( )A ．当n 1＝n 2时，电流强度为零B ．当n 1>n 2时，电流方向从A →B ，电流强度I ＝(n 1－n 2)e tC ．当n 1<n 2时，电流方向从B →A ，电流强度I ＝(n 2－n 1)e tD ．电流方向从A →B ，电流强度I ＝(n 2＋n 1)e t解析：本题考查电流方向和电流强度的定义式I ＝Q t.电荷的定向移动形成电流，金属导体中定向移动的是带负电的自由电子，这时电流的方向与自由电子定向移动的方向相反．电解液导电时，定向移动的电荷有正离子和负离子，它们同时向相反方向移动形成电流．由电流方向的规定可知，正、负电荷向相反方向定向移动所形成的电流的定向是相同的，所以，电流强度应该是I ＝(n 2＋n 1)e t，电流方向按规定应是从A →B .D 选项正确． 答案：D2．有三个用电器，分别为日光灯、电烙铁和电风扇，它们的额定电压和额定功率均为“220 V,60 W ”．现让它们在额定电压下工作相同时间，产生的热量( )A ．日光灯最多B ．电烙铁最多C ．电风扇最多D ．一样多解析：电烙铁是纯电阻用电器，即以发热为目的，电流通过它就是用来产热．而日光灯和电风扇是非纯电阻电路，电流通过它们时产生的热量很少，电能主要转化为其他形式的能(光能和叶片动能)．综上所述，只有B 正确．答案：B3．直流电动机的电枢电阻为R ，电动机正常工作时，电动机两端电压为U ，通过电流强度为I ，工作时间为t ，那么下列说法正确的是( )A ．电动机线圈产生的热量为UItB ．电动机线圈产生的热量为I 2RtC ．电动机消耗电能为I 2RtD ．电动机消耗电能为U 2Rt 解析：电动机线圈中产生的电热为I 2Rt ，电动机消耗的电能为IUt ，故B 选项正确．图18答案：B4．在如图18所示的电路中，电源电压不变．闭合电键K 后，灯L 1、L 2都发光，一段时间后，其中的一盏灯突然变亮，而电压表V 1的示数变小，电压表V 2的示数变大，则产生这一现象的原因是( )A ．灯L 1断路B ．灯L 1短路C ．灯L 2断路D ．灯L 2短路解析：“一段时间后，其中的一盏灯突然变亮”排除了电路出现断路的情况，那么，故障现象只有发生短路了．电压表V 2的示数变大，说明一定是小灯L 2突然变亮；电压表V 1的示数变小，说明小灯L 1发生了短路．本题正确选项为B.答案：B图195．如图19所示，R 1＝10 Ω，R 2＝R 3＝20 Ω，下列关于R 1、R 2、R 3消耗的电功率P 1、P 2、P 3以及R 1、R 2两端电压U 1、U 2的关系正确的是( )A ．U 1＝U 2 P 1＝P 2＝P 3B ．U 1>U 2 P 1∶P 2∶P 3＝1∶2∶2C ．U 1＝U 2 P 1∶P 2∶P 3＝2∶1∶1D ．U 1<U 2 P 1<P 2＝P 3解析：设总电流为I ，则通过R 2和R 3的电流均为I 2，故U 1＝U 2，P 1＝10I 2，P 2＝5I 2，P 3＝5I 2，∴P 1∶P 2∶P 3＝2∶1∶1，故C 项正确．答案：C6．在如图20所示的电路中，电源电压不变．闭合电键K 后，灯L 1、L 2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( )图20A ．灯L 1短路B ．灯L 2短路C ．灯L 1断路D ．灯L 2断路 解析：这是一个并联电路，可以采用排除法．小灯L 2短路，会导致两灯都不亮；小灯L 2断路，会导致电流表示数变为零；小灯L 1短路，也会导致两灯都不亮；一灯熄灭而电表示数都不变，只有小灯L 1发生断路时才有此可能．答案：C图217．高温超导限流器已被公认为是目前最好的且惟一行之有效的短路故障电流限制装置，中国科学院电工研究所完成了一种具有自主知识产权的高温超导限流器样机的研制工作，并于2005年初在湖南进行了并网挂机实验．超导限流器由超导部件和限流电阻并联组成，如图21所示．超导部件有一个超导临界电流I C ，当通过限流器的电流I >I C 时，将造成超导体失超，从超导态(本题认为电阻为零)转变为正常态(本题认为是一个纯电阻)，以此来限制电力系统的故障电流．已知超导部件的正常电阻为R 1＝3 Ω，超导临界电流I C ＝1.2 A ，限流电阻R 2＝6 Ω，小灯泡L 上标有“6 V, 6 W ”，电源电动势E ＝8 V ，内阻r ＝2 Ω.原来电路正常工作，现L 突然发生短路．则下列说法正确的是( )A ．短路前通过R 1的电流为23A B ．超导部件将由超导态转为正常态C ．短路后通过R 1的电流为2 AD ．短路后通过R 1的电流为43A 解析：由P ＝UI 可知，灯泡正常发光时，通过它的电流为1 A 小于超导临界电流I C ＝1. 2 A ，所以短路前通过R 1的电流为1 A ，因为灯泡短路后，R 1与R 2并联再与电源内阻串联，故计算可知短路后通过R 1的电流为43A. 答案：BD8．夏天空调器正常工作时，制冷状态与送风状态交替运行．一空调器在不同工作状态下电功率随时间变化的关系见图22，此空调器运转1小时用电( )图22 A ．1.0度B ．1.5度C ．2.0度D ．2.5度 解析：从题图可以看出，在1个小时内，空调机以0.5 kW 工作的时间为20分钟，以2 kW工作的时间为40分钟，故该空调机1小时内用电为：P 1t 1＋P 2t 2＝(0.5×13＋2×23) kW·h ＝1.5 kW·h ＝1.5度．答案：B图239．根据经典理论，金属导体中电流的微观表达式为I ＝n v Se ，其中n 为金属导体中每单位体积内的自由电子数，v 为导体中自由电子沿导体定向运动的速率，S 为导体的横截面积，e 为自由电子的电荷量．如图23所示，两段长度和材料完全相同、各自粗细均匀的金属导线ab 、bc ，圆横截面的半径之比为r ab ∶r bc ＝1∶4，串联后加上电压U ，则( )A ．两导线内的自由电子定向移动的速率之比为v ab ∶v bc ＝1∶4B ．两导线内的自由电子定向移动的速率之比为v ab ∶v bc ＝4∶1C ．两导线的电功率之比为P ab ∶P bc ＝4∶1D ．两导线的电功率之比为P ab ∶P bc ＝16∶1解析：因两段串联，通过两棒的电流相等，又I ＝neS v ，故neπr 2ab v ab ＝neπr 2bc v bc ，得v ab ∶v bc ＝16∶1，A 、B 均错．由电阻定律R ab ＝ρl ab S ＝ρl ab πr 2ab ，R bc ＝ρl bc πr 2bc ，求得R ab ∶R bc ＝16∶1，因为ab 和bc 串联，流过两段的电流相等，由功率公式P ＝I 2R ，得P ab ∶P bc ＝R ab ∶R bc ＝16∶1，故D 正确，C 错误．答案：D10．在家用电热灭蚊器中，电热部分主要元件是PCD元件，PCD元件是钛酸钡等半导体材料制成的电阻器，其电阻图24率ρ随温度t的变化关系如图24所示，由于这种特性，PCD元件具有发热、控温双重功能．对此，以下判断正确的是()A．通电后，其电功率先增大，后减小B．通电后，其电功率先减小，后增大C．当其产生的热量与散发的热量相等时，温度保持在t1不变D．当其产生的热量与散发的热量相等时，温度保持在t1和t2之间的某一值不变解析：当电热灭蚊器温度由0升到t1的过程中，电阻器的电阻率ρ随温度升高而减小，其电阻R随之减小，由于加在灭蚊器上的电压V保持不变，灭蚊器的热功率P随之增大，当t＝t1时，P＝P1达到最大．当温度由t1升高到t2的过程中，ρ增大，R增大，P减小．而温度越高，其与外界环境温度的差别也就越大，高于环境温度的电热灭蚊器的散热功率P′也就越大，因此在这之间的某一温度t3会有P＝P3＝P′，即电热功率P减小到等于散热功率时，即达到保温，当t<t3，P>P′，使温度自动升高到t3，当t>t3，P<P′，使温度自动降为t3实现自动保温．A、D正确．答案：AD。
