第二章恒定电流全章习题

2020--2021人教物理选修3—1第2章恒定电流练习含答案人教选修3—1第二章恒定电流1、下列说法中正确的是()A．导体中电荷运动就形成了电流B．在国际单位制中，电流的单位是AC．电流有方向，它是一个矢量D．任何物体，只要其两端的电势差不为零，就有电流存在2、下列有关电源的电路中，导线内部的电场强度的说法中正确的是() A．导线内部的电场就是电源所形成的电场B．在静电平衡时，导体内部的场强为零，而导体外部的场强不为零，所以导体内部的电场不是稳定的C．因为导体处于电源的电场中，所以导体内部的场强处处为零D．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导体内的电荷处于平衡状态，电荷分布是稳定的，电场也是稳定的3、(双选)关于电源与电路，下列说法正确的是()A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功4、一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间t变化的图象如图所示，此图象的斜率可表示为()A．U B．RC．UR D．1R5、电流表的内阻是R g＝200 Ω，满刻度电流值是I g＝500 μA，现欲把这个电流表改装成量程为1.0 V的电压表，正确的方法是()A．应串联一个0.1 Ω的电阻B．应并联一个0.1 Ω的电阻C．应串联一个1 800 Ω的电阻D．应并联一个1 800 Ω的电阻6、如图所示为甲、乙两灯泡的I-U图象，根据图象，计算甲、乙两灯泡并联在电压为220 V的电路中时实际发光的功率分别约为()A．15 W、30 W B．30 W、40 WC．40 W、60 W D．60 W、100 W7、如图所示为一个小型电热水器。

浸入水中的加热元件的电阻R L＝1.0 Ω，在外部并联的电阻R S＝2.0 Ω，电源为恒流源，在正常工作时，电源始终给电路提供I＝3.0 A的恒定电流。

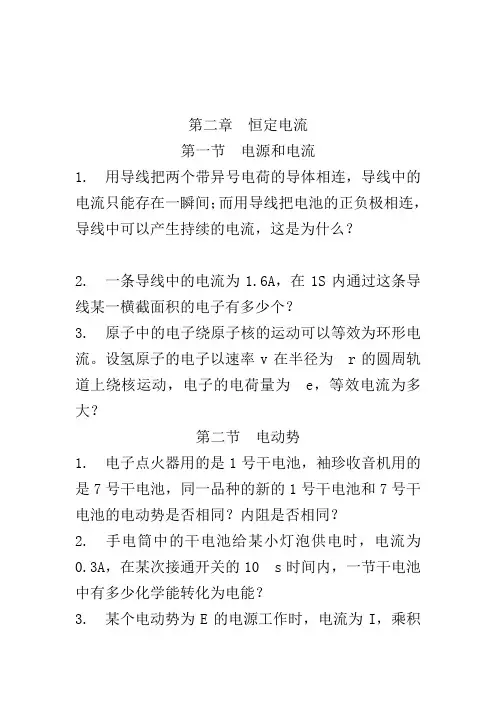

第二章恒定电流第一节电源和电流1. 用导线把两个带异号电荷的导体相连，导线中的电流只能存在一瞬间；而用导线把电池的正负极相连，导线中可以产生持续的电流，这是为什么？2. 一条导线中的电流为1.6A，在1S内通过这条导线某一横截面积的电子有多少个？3. 原子中的电子绕原子核的运动可以等效为环形电流。

设氢原子的电子以速率v在半径为r的圆周轨道上绕核运动，电子的电荷量为e，等效电流为多大？第二节电动势1. 电子点火器用的是1号干电池，袖珍收音机用的是7号干电池，同一品种的新的1号干电池和7号干电池的电动势是否相同？内阻是否相同？2. 手电筒中的干电池给某小灯泡供电时，电流为0.3A，在某次接通开关的10 s时间内，一节干电池中有多少化学能转化为电能？3. 某个电动势为E的电源工作时，电流为I，乘积EI的单位是什么？从电动势的意义来考虑，EI表示什么？第三节欧姆定律1. 某电流表可以测量的最大电流是10 mA。

已知一个电阻两端的电压是8V时，通过的电流是2mA，如果给这个电阻加上50V的电压，能否用该电流表测量通过这个电阻的电流？2. 某同学对四个电阻各进行了一次测量，把每个电阻两端的电压和通过它的电流在U—I坐标系中描点，得到了图2.3-6中a、b、c、d 四个点。

请比较这四个电阻值的大小。

3. 有三个电阻：RA=5Ω，RB=10Ω，RC=2.5Ω，它们的的伏安特性都是过原点的直线。

请在同一坐标系中作出它们的伏安特性曲线，并在线旁注明A、B、C。

4. 一个小灯泡，当它两端的电压在3V以下时，电阻始终等于14Ω不变；当它两端的电压增大到4V时，钨丝发热，它的电阻为16Ω；当电压增大到5V时，它的电阻为19Ω。

它在0—5V范围内的伏安特性曲线大概是怎样的？请画出草图。

5. 初中数学课中已经学过，正比例函数可以表示为y=kx的形式，它的图象是一条过原点的直线，k的大小描述直线的倾斜程度，叫做直线的斜率。

请证明：当导体的伏安特性曲线是一条通过原点的直线时，其斜率等于这个导体的电阻的倒数。

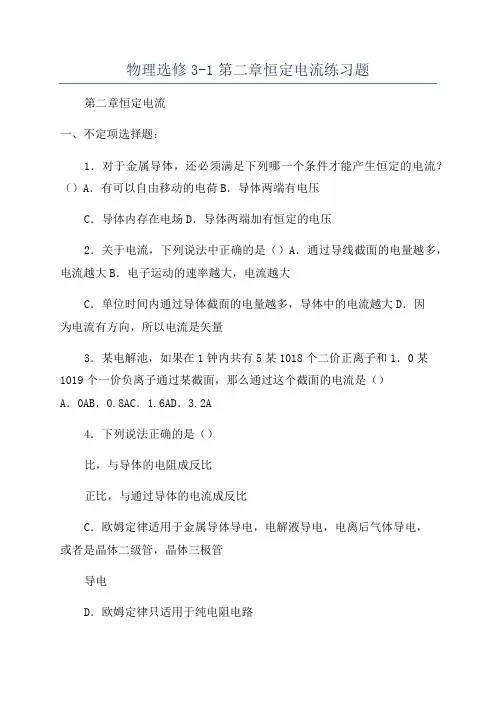

物理选修3-1第二章恒定电流练习题第二章恒定电流一、不定项选择题：1．对于金属导体，还必须满足下列哪一个条件才能产生恒定的电流？（）A．有可以自由移动的电荷B．导体两端有电压C．导体内存在电场D．导体两端加有恒定的电压2．关于电流，下列说法中正确的是（）A．通过导线截面的电量越多，电流越大B．电子运动的速率越大，电流越大C．单位时间内通过导体截面的电量越多，导体中的电流越大D．因为电流有方向，所以电流是矢量3．某电解池，如果在1钟内共有5某1018个二价正离子和1．0某1019个一价负离子通过某截面，那么通过这个截面的电流是（）A．0AB．0.8AC．1.6AD．3.2A4．下列说法正确的是（）比，与导体的电阻成反比正比，与通过导体的电流成反比C．欧姆定律适用于金属导体导电，电解液导电，电离后气体导电，或者是晶体二级管，晶体三极管导电D．欧姆定律只适用于纯电阻电路5．对于有恒定电流通过的导体，下列说法正确的是（）A．导体内部的电场强度为零B．导体是个等势体C．导体两端有恒定的电压存在D．通过导体某个截面的电量在任何相等的时间内都相等6．有四个金属导体，它们的伏安特性曲线如图所示，电阻最大的导体是（）A．aB．bC．cD．d7．白炽灯的灯丝随温度的升高导电性能变差，则白炽灯不通电时灯丝电阻R1与正常发光时电阻R2比较应是（）A．R1＞R2B．R1＜R2C．R1=R2D．无法判断8．关于电动势下列说法正确的是（）A．电源电动势等于电源正负极之间的电势差B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关D．电源电动势总等于电路中通过1C的正电荷时，电源提供的能量9．在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是（）A．如外电压增大，则内电压增大，电源电动势也会随之增大B．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．如外电压不变，则内电压减小时，电源电动势也随内电压减小D．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量10．一节干电池的电动势为1.5V，其物理意义可以表述为（）A．外电路断开时，路端电压是1．5VB．外电路闭合时，1内它能向整个电路提供1．5J的化学能C．外电路闭合时，1内它能使1．5C的电量通过导线的某一截面D．外电路闭合时，导线某一截面每通过1C的电量，整个电路就获得1．5J电能11．关于电动势，下列说法中正确的是（）A．在电源内部，由负极到正极的方向为电动势的方向B．在闭合电路中，电动势的方向与内电路中电流的方向相同C．电动势的方向是电源内部电势升高的方向D．电动势是矢量12．如图为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是（）A．电动势E1＝E2，发生短路时的电流I1＞I2B．电动势E1=E2，内阻r1＞r2C．电动势E1＞E2，内阻r1＜r2D．当两电源的工作电流变化量相同时，电源2的路端电压变化大13．在右图所示的电路中，电源的内阻不能忽略。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。

第2章恒定电流本卷分第1卷(选择题)和第2卷(非选择题)两局部。

总分为100分，时间90分钟。

第1卷(选择题共40分)一、选择题(共10小题，每一小题4分，共40分，在每一小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．(某某市2014～2015学年高二下学期期中)关于家庭安全用电，如下说法正确的答案是( )A．将移动插座远离水池B．用湿抹布擦去工作中电器上的灰尘C．使用洗衣机时，电器外壳不用接地D．消毒碗柜、电饭煲和电冰箱可以同时使用一个移动插座答案：A解析：插座外表是绝缘体，一旦受潮就不绝缘，故要远离水，故A正确；当用湿抹布擦去工作中电器上的灰尘时，此时电器正在工作，能导致电路短路烧毁，故B不正确；使用洗衣机时，电器外壳容易有静电出现，所以必须接地，将多余电荷导走，故C不正确；消毒碗柜、电饭煲和电冰箱不能同时使用同一移动插座，原因是负载太大，会导致插座烧毁，故D 不正确。

2．(淄博市2013～2014学年高二上学期三校联考)某居民家中的电路如下列图，开始时各局部工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。

拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，如此( )A．仅电热壶所在的C、B两点间发生了断路故障B．仅电热壶所在的C、B两点间发生了短路故障C．仅导线AB断路D．因插座用导线接地，所以发生了上述故障答案：C解析：由于电灯仍正常发光，说明电源是好的，电热壶所在的C、B两点间没有发生短路故障。

把试电笔分别插入插座的左、右插孔，氖管均能发光，说明插座的左、右插孔都与火线相通，说明电热壶所在的C、B两点间没有发生断路故障。

综合分析可知，故障为A、B 间导线断路，即C选项正确。

3．(重庆一中2013～2014学年高二上学期期中)如下列图，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，小灯泡均能发光。

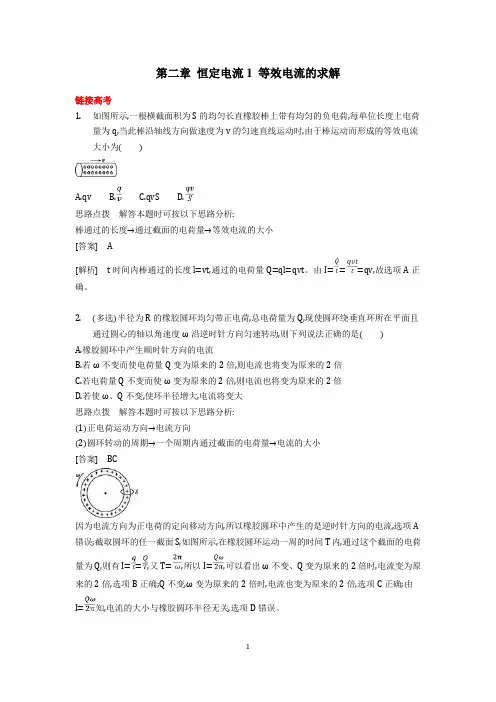

第二章恒定电流1 等效电流的求解链接高考1.如图所示,一根横截面积为S的均匀长直橡胶棒上带有均匀的负电荷,每单位长度上电荷量为q,当此棒沿轴线方向做速度为v的匀速直线运动时,由于棒运动而形成的等效电流大小为()A.qvB.C.qvSD.思路点拨解答本题时可按以下思路分析:棒通过的长度→通过截面的电荷量→等效电流的大小[答案] A[解析]t时间内棒通过的长度l=vt,通过的电荷量Q=ql=qvt。

由I===qv,故选项A正确。

2.(多选)半径为R的橡胶圆环均匀带正电荷,总电荷量为Q,现使圆环绕垂直环所在平面且通过圆心的轴以角速度ω沿逆时针方向匀速转动,则下列说法正确的是()A.橡胶圆环中产生顺时针方向的电流B.若ω不变而使电荷量Q变为原来的2倍,则电流也将变为原来的2倍C.若电荷量Q不变而使ω变为原来的2倍,则电流也将变为原来的2倍D.若使ω、Q不变,使环半径增大,电流将变大思路点拨解答本题时可按以下思路分析:(1)正电荷运动方向→电流方向(2)圆环转动的周期→一个周期内通过截面的电荷量→电流的大小[答案]BC因为电流方向为正电荷的定向移动方向,所以橡胶圆环中产生的是逆时针方向的电流,选项A 错误;截取圆环的任一截面S,如图所示,在橡胶圆环运动一周的时间T内,通过这个截面的电荷量为Q,则有I==,又T=,所以I=,可以看出ω不变、Q变为原来的2倍时,电流变为原来的2倍,选项B正确;Q不变,ω变为原来的2倍时,电流也变为原来的2倍,选项C正确;由I=知,电流的大小与橡胶圆环半径无关,选项D错误。

基础过关电流的分析与计算3.以下说法正确的是()A.只要有可以自由移动的电荷,就存在持续电流B.金属导体内的持续电流是自由电子在导体内的电场作用下形成的C.电流的传导速率就是导体内自由电子的定向移动速率D.在金属导体内当自由电子定向移动时,它们的热运动就消失了[答案] B[解析]要有持续电流必须有电压,A错误。

3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小4.如图所示，电流计的内阻R g=100Ω ，满偏电流I g=1mA ，R1=900Ω ，R2=100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A.电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C.电源的效率为80%D.电源的输出功率为 4 W7.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A.a 灯灯丝烧断B.电阻R2 短路C.电阻R2 断路D.电容被击穿短路10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是 aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r214.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．19.如图所示，电源电动势为E=6V ，内电阻为r= 1Ω ，滑动变阻器电阻的阻值范围0 ﹣10Ω，当滑动变阻器电阻R=2Ω时，当K 闭合后，求：( 1)电路中的电流为多大？(2)电路中路端电压为多少？(3)电源的输出功率为多少？(4)电源的总功率为多少？3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压【答案】C2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C 【答案】B3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小【答案】B4.如图所示，电流计的内阻R g= 100Ω ，满偏电流I g= 1mA ，R1=900Ω ，R2= 100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R【答案】B6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A. 电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C. 电源的效率为80%D. 电源的输出功率为 4 W【答案】C7.在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮【答案】D8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V【答案】C9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A a 灯灯丝烧断.B. 电阻R2 短路C. 电阻R2 断路D. 电容被击穿短路【答案】C10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小【答案】D11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω【答案】CD12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A【答案】D13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r2【答案】BD14.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W【答案】BC15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大【答案】BC16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)【答案】( 1) 0.603或0.6 ；(2) 1.48；0.86(0.78 一0.90) ；(3)偏小；偏小；17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？【答案】( 1) 1A ；(2)2W；(3) 12W【解析】( 1)灯两端的电压为U D= U一U M= 20 一14 = 6V所以通过灯泡的电流为I= = A= 1A(2)电动机M 线圈的发热功率P Q= I2R M= 12 2W= 2W(3)电动机M 消耗的电功率为P M= UI= 14 1 = 14W输出的机械功率P机= P M一P Q= 14 一2 = 12W18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．【答案】E =3V ，r = 1Ω【详解】设电源电动势为 E ， 内阻为 r ，则当 K 接通，R 1 、R 2 并联再与 R 3 串联，R 1 、R 2 并 联电阻值是 1Ω ，电压表测 R 3 两端的电压， 所以： U 1 =E1即 ： 1 = 当 K 断开，R 2 、R 3 串联，电压表测 R 3 两端的电压，则：E R 3 R + R + r2 + 1 + r联立①②代入数据得：E =3V ，r = 1Ω19.如图所示，电源电动势为 E=6V ， 内电阻为 r= 1Ω ，滑动变阻器电阻的阻值范围 0 ﹣ 10Ω，当滑动变阻器电阻 R =2Ω时，当 K 闭合后，求：( 1)电路中的电流为多大？ (2)电路中路端电压为多少？ (3)电源的输出功率为多少？ (4)电源的总功率为多少？【答案】( 1)2A (2)4V (3)8W (4) 12W【解析】根据闭合电路欧姆定律列式求解电流；根据 U =IR 求解路端电压；根据 P = UI 求解电源的输出功率；根据 P =EI 求解求解电源的总功率． ( 1)根据闭合电路欧姆定律，电流： I = =A = 2A(2)电路中路端电压：U =IR =2×2V=4V ； (3)电源的输出功率为：P = UI =4V×2A=8W ； (4)电源的总功率为：P =EI =6V×2A= 12W ；U 2 3E 1即： 0.75 = 1 + 1 + r= 2。

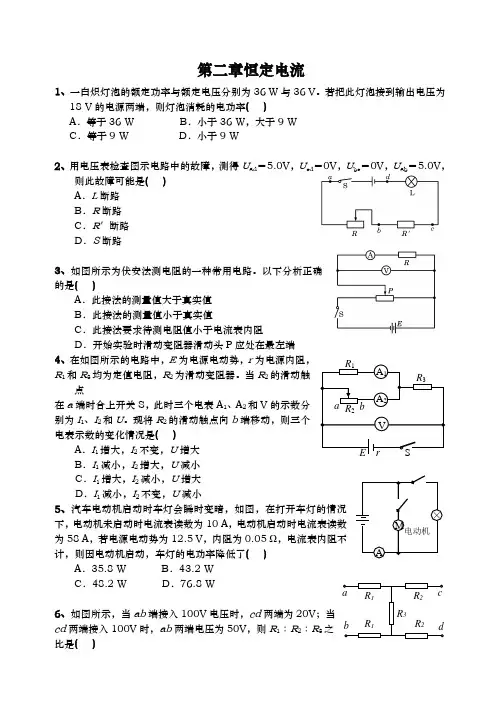

第二章恒定电流1、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。

若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )A．等于36 W B．小于36 W，大于9 WC．等于9 W D．小于9 W2、用电压表检查图示电路中的故障，测得U ad＝5.0V，U ed＝0V，U be＝0V，U ab＝5.0V，则此故障可能是( )A．L断路B．R断路C．R′断路D．S断路3、如图所示为伏安法测电阻的一种常用电路。

以下分析正确的是( )A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在最左端4、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。

当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。

现将R2的滑动触点向b端移动，则三个电表示数的变化情况是( )A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小5、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )A．35.8 W B．43.2 WC．48.2 W D．76.8 W6、如图所示，当ab端接入100V电压时，cd两端为20V；当cd两端接入100V时，ab两端电压为50V，则R1∶R2∶R3之比是( )A1A2VSR1R2 R3a bE rA M×电动机a bcd R1 R2R3R1 R2A ．4∶1∶2B ．2∶1∶1C ．3∶2∶1D ．以上都不对7、如图所示，电源E 的电动势为3.2V ，电阻R 的阻值为30Ω，小灯泡L 的额定电压为3.0V ，额定功率为4.5W ，当开关接位置1时，电压表的示数为3V ，那么当开关接到位置2时，小灯泡L 的发光情况是( )A ．很暗，甚至不亮B ．正常发光C ．比正常发光略亮D ．有可能被烧坏8、某同学欲采用如图所示的电路完成相关实验。

高二物理选修3-1第二章 - - 恒定电流测试题附答案高二物理《恒定电流》单元测试一、选择题：1．关于电源电动势的说法错误的是B．电源电动势等于外电路的路端电压C．电源电动势等于电源没有接入电路时两极间的电压2、已知两电阻R1、R2的I-U的关系图像如图所示，把R1、R2 并联3、接到一个电源上，R1消耗的电功率为6W，则电源的输出功率为： A．8W B．10W C．4W D．15W3．如图所示的电路中，输入电压U恒为12V，灯泡L标有“6V 12W”字样，电动机线圈的电阻D．电源电动势表征电源把其它形式的能转化为电能的本事A．电源电动势等于内外电路电势降落之和RM?0.50?．若灯泡恰能正常发光，以下说法中正确的是（）A．电动机的输入功率是12WB．电动机的输出功率是12W C．电动机的热功率是2．0W D．整个电路消耗的电功率是22W电阻R1、R2、R3的电流强度I1、I2、I3的变化情况是 A．I1变大，I2 ，I3 变小B．I1，I2 变大，I3 变小 C．I1 变小，I2 ，I3 变大 D．I1、I2 变小，I3 变大分的功率，有关说法正确的是：A、当R=R0+r，R上消耗的功率达到最大值；B、当R=R0+r，R0上消耗的功率达到最大值；C、当R+R0=r，电源的输出功率达到最大值；D、当R0=R+r，R0上消耗的功率达到最大值。

6．理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干。

设电动机线圈电阻为R1 ，它与电热丝电阻值R2 串联后接到直流电源上，吹风机两端电压为U，电流为I，消耗的电功率为P，则有①．P?UI ③．P?UI②．P?I(R1?R2) ④．P?I(R1?R2)C1KR2C2 R1224．如图所示当可变电阻R的滑片向b端移动时，通过5．如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0，变阻器的全阻值为R，关于各部R R0 E r A．①② B．①④ C．②③ D．③④ 7．如图所示电路中， ? 2 , R ? 2。

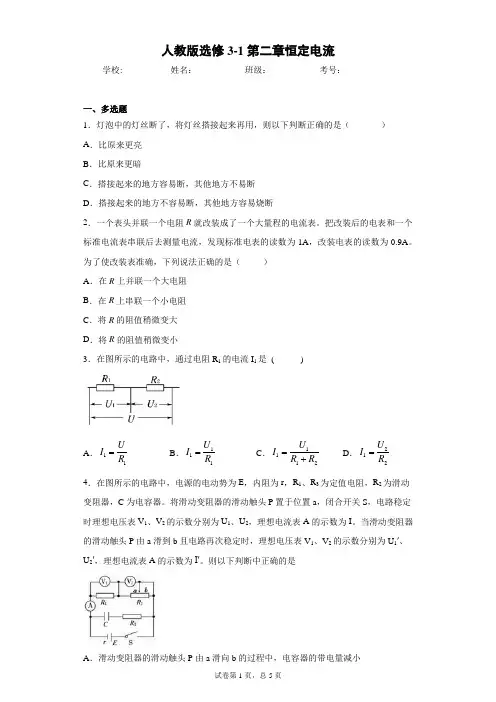

人教版选修3-1第二章恒定电流学校:___________姓名：___________班级：___________考号：___________一、多选题1．灯泡中的灯丝断了，将灯丝搭接起来再用，则以下判断正确的是（_______） A ．比原来更亮B ．比原来更暗C ．搭接起来的地方容易断，其他地方不易断D ．搭接起来的地方不容易断，其他地方容易烧断2．一个表头并联一个电阻R 就改装成了一个大量程的电流表。

把改装后的电表和一个标准电流表串联后去测量电流，发现标准电表的读数为1A ，改装电表的读数为0.9A 。

为了使改装表准确，下列说法正确的是（ ）A ．在R 上并联一个大电阻B ．在R 上串联一个小电阻C ．将R 的阻值稍微变大D ．将R 的阻值稍微变小3．在图所示的电路中，通过电阻R 1的电流I 1是 ( )A ．11U I R =B ．111U I R =C ．1112U I R R =+D ．212U I R = 4．在图所示的电路中，电源的电动势为E ，内阻为r ，R 1、R 3为定值电阻，R 2为滑动变阻器，C 为电容器。

将滑动变阻器的滑动触头P 置于位置a ，闭合开关S ，电路稳定时理想电压表V 1、V 2的示数分别为U 1、U 2，理想电流表A 的示数为I 。

当滑动变阻器的滑动触头P 由a 滑到b 且电路再次稳定时，理想电压表V 1、V 2的示数分别为U 1′、U 2′，理想电流表A 的示数为I′。

则以下判断中正确的是A ．滑动变阻器的滑动触头P 由a 滑向b 的过程中，电容器的带电量减小B ．滑动变阻器的滑动触头P 由a 滑向b 的过程中，通过R 3的电流方向由右向左C ．U 1＞U 1′，U 2＞U 2′，I ＞I′D ．22U U I I -'-'＝R 1＋r 5．额定电压均为220V 的白炽灯L 1和L 2的U －I 特性曲线如图甲所示，现将和L 2完全相同的L 3与L 1和L 2一起按如图乙所示电路接入220V 电路中，则下列说法正确的是（ ）A ．L 2的额定功率约为99WB ．L 2的实际功率约为17WC ．L 2的实际功率比L 3的实际功率小17WD ．L 2的实际功率比L 3的实际功率小82W6．如图所示，闭合电键S 电压表的示数为U ，电流表的示数为I ，现向左调节滑动变阻器R 的触头P ，电压表V 的示数改变量的绝对值为△U ，电流表的示数改变量的绝对值为△l ，则下列说法正确的是（ ）A ．U I 变大B ．U I∆∆变大 C ．电阻R 1的功率变大D ．电源的总功率变大二、单选题 7．物理学发展史群星璀璨，伽利略、牛顿、法拉第等许多物理学家为物理学的发展做出了巨大贡献，以下说法正确的是（ ）A ．伽利略理想斜面实验证明运动不需要力来维持，牛顿用扭秤实验测得万有引力常量B ．法拉第提出“场”的概念，并发现了电流的磁效应C ．库仑研究了静止点电荷之间的相互作用的规律，并测定了静电力常量D ．焦耳研究了电流生热的相关规律，牛顿在前人的基础上总结出了牛顿三定律8．形成持续电流的条件是()A．只要有电压加在物体的两端B．必须保持导体两端有电压C．只在导体两端瞬时加电压D．只要有大量的自由电荷9．关于实验器材，下列说法正确的是（）A．游标卡尺可以测杯子的深度B．电容相同的电容器，其储存的电量必相同C．打点计时器只能接低压交流电源D．定值电阻的阻值与其两端电压成正比，与其通过的电流成反比10．如图所示电路中，电源的电动势为E，内电阻为r，当滑动变阻器的滑片P由a向b滑动的过程中，电流表、电压表的示数变化情况是（）A．电流表示数一直减小，电压表示数一直增大B．电流表示数一直增大，电压表示数一直减小C．电流表示数先增大后减小，电压表示数先减小后增大D．电流表示数先减小后增大，电压表示数先增大后减小11．如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是（）A．R B．R/4 C．R/2 D．4R12．如图所示，开关K原来是闭合的，当R1、R2的滑片处于图中所示的位置时，悬在平行板电容器的带电尘埃P刚好处于静止状态．要使尘埃加速向下运动的方法是( )A ．把R 1的滑片向上移动B ．把R 2的滑片向上移动C ．把R 2的滑片向下移动D ．断开开关K13．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比。

第二章恒定电流第一节电源和电流习题精练：1.对于电流，以下说法中正确的选项是()A．经过导体横截面的电荷量越多，电流越大B．电子运动速率越大，电流越大C．单位时间内经过导线横截面的电荷量越多，导体中的电流就越大D．因为电流有方向，所以电流是矢量2.对于电流，以下说法中哪些是正确的()A．通电导线中自由电子定向挪动的速率等于电流的传导速率B．金属导线中电子运动的速率越大，导线中的电流就越大C．电流是一个矢量，其方向就是正电荷定向挪动的方向D．国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位3.已知电子的电荷量为e，质量为 m，氢原子的电子在核的静电力吸引下做半径为 r 的匀速圆周运动，则电子运动形成的等效电流大小为多少4．以下说法中正确的选项是 ()A．导体中电荷运动就形成了电流B．在国际单位制中，电流的单位是AC．电流有方向，它是一个矢量D．任何物体，只需其两头电势差不为零，就有电流存在5．对于电流，以下表达正确的选项是()A．只需将导体置于电场中，导体中就有连续电流B．电源的作用能够使电路中有连续电流C．导体中没有电流时，就说明导体内部的电荷没有挪动D．恒定电流是由恒定电场产生的6．一台半导体收音机，电池供电的电流是8mA，也就是说 ()A．1h 电池供应8C 的电量B． 1 000s 电池供应 8C 的电量C． 1s 电池供应8C 的电量D． 1min 电池供应8C 的电量18＋－7．以下图，在 NaCl 溶液中，正、负电荷定向挪动，方向以下图，若测得个 Na和 Cl 经过溶液内部2s 内有× 10的横截面 M，试问：溶液中的电流方向如何电流多大8．北京正负电子对撞机的储藏环是长为 240m 的近似圆形轨道，当环中的电流为 10mA 时，若电子的速率为十分之一光速，则在整个环中运转的电子数量是多少9．有一横截面积为S 的铜导线，流过的电流强度为I.设每单位体积的导线中有n 个自由电子，电子的电荷量为q，此时电子的定向挪动速率为v，在t 时间内，经过导线横截面的自由电子数量可表示为()A． nvS t B． nv t第二节电动势习题精练：1.以下对于电动势的说法，正确的选项是()A．电源向外供应的电能越多，表示电动势越大B．电动势表示电源将单位正电荷从负极移送到正极时，非静电力所做的功C．电源的电动势与外电路相关D．在电源内从负极到正极电势的高升，等于闭合电路中内、外电阻的电势下降之和2.电源电动势的大小反应的是()A．电源把电能转变为其余形式的能的本事大小B．电源把其余形式的能转变为电能的本事的大小C．电源单位时间内移送电荷量的多少D．电流做功的快慢3.将电动势为的电源接入电路中，测得电源两极间的电压为，当电路中有6C 的电荷流过时，求：(1)有多少其余形式的能转变为电能．(2)外电路中有多少电能转变为其余形式的能．(3) 内电路中有多少电能转变为其余形式的能．4.以下图是常用在电子腕表和小型仪表中的锌汞电池，它的电动势约为，这表示()A．电路经过1C 的电荷量，电源把其余形式能转变为电能B．电源在每秒内把其余形式能转变为电能C．该电源比电动势为的干电池做功少D．该电源与电动势为的干电池对比，经过1C 电荷量时转变为电能少5．以下对于电源电动势的说法正确的选项是()A．电源是经过静电力把其余形式的能转变为电能的装置B．在电源内部负电荷从低电势处向高电势处挪动C．电源电动势反应了电源内部非静电力做功的本事D．把同一电源接在不一样的电路中，电源的电动势也将变化6．对于电动势以下说法中正确的选项是()A．在电源内部把正电荷从负极移到正极，非静电力做功，电能增添B．对于给定的电源，挪动正电荷非静电力做功越多，电动势就越大C．电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送单位电荷量做功越多D．电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送电荷量越多7．如图为一块手机电池的反面印有的一些符号，以下说法正确的选项是()A．该电池的容量为 500mA·hB．该电池的电动势为C．该电池在工作 1 小时后达到的电流为500mAD．若电池以 10mA 的电流工作，可用50 小时8．对于不一样型号的干电池，以下说法中正确的选项是()A．1 号干电池的电动势大于 5 号干电池的电动势B． 1 号干电池的容量比 5 号干电池的容量大C． 1 号干电池的内阻比 5 号干电池的内阻大D．把 1 号和 5 号干电池分别连入电路中，若电流I 相同，它们做功的快慢相同9．因为摩托车等燃油放出的尾气对环境有必定的影响，所以电动自行车已经是很多家庭的首选．已知电动自行车的电源是 18 组蓄电池，当正常行驶时，电路中电流为5(串连电5A，在 10min 内电源做功×10J，则每组蓄电池的电动势为多少池组的电动势等于各个电池的电动势之和)10．依据上题的已知条件，求：(1)在 10s 钟内，整个电源中有多少其余形式的能转变为电能(2)若使用一段时间后发现电路中电流变为43A,5min 内电源做功只有× 10J，则每组蓄电池的电动势变为多少说明什么问题第三节欧姆定律习题精华：1.依据欧姆定律，以下说法中错误的选项是（）A．从R U可知，导体的电阻跟加在导体两头的电压成正比IB．从R U可知，对于某一确立的导体，经过的电流越大，导体两头的电压越大IC．从I U可知，导体中的电流跟导体两头的电压成正比，跟导体的电阻成反比RD．从R U可知，对于某一确立的导体，所加电压跟经过导线的电流之比是定值I2.两个金属导体的伏安特征曲线以下图，则()A．R >R B．R <R C．电压相同时 I >I D．电压相同时 I <I ⅠⅡⅠⅡⅠ ⅡⅠ Ⅱ3.在“描述小电珠的伏安特征曲线”的实验中，可供选择的器械有：A．小电珠：规格为“ ,”B．电流表：量程0～，内阻约为ΩC．电流表：量程0～3A，内阻约为ΩD．电压表：量程0～5V ，内阻约为5kΩE．滑动变阻器：阻值范围0～ 10Ω，额定电流2AF．电池组：电动势6V，内阻约为1ΩG．开关一只，导线若干(1)为了使丈量尽可能地正确，需要使小电珠两头电压从0 渐渐增大到且能方便地进行调理，所以电流表应选________． (填器械代号 )(2)依据你采纳的实验电路，将图中所示的器械连成实验电器．4．一个阻值为R 的电阻两头加上电压U 后，经过电阻横截面的电荷量q 随时间变化的图象如图所示，此图象的斜率可表示为()A．U B． R变为5．小灯泡的伏安特征曲线以以下图所示(只画出了6V 时，其灯丝电阻改变了________Ω.AB 段 )，由图可知，当灯泡两头电压由3V6．在“描述小电珠的伏安特征曲线”的实验中，要供选择的实验仪器以下：器械规格器械规格小电珠标有“，滑动变阻最大阻值 10Ω，0． 3A”字样器 R1额定电流 1.0A电压表V 量程 0～5V，滑动变阻最大阻值 1kΩ，内阻 5kΩ器 R2额定电流 0.5A电流表A1量程 0～ 100mA，直流电源电动势约为 6V，内阻 4ΩE内阻约为Ω电流表 A2量程 0～ 500mA，导线、电键等内阻Ω(1)在上述器械中，滑动变阻器应选________；电流表应选________．(2)在图顶用笔划线取代导线，把实验仪器连结成完好的实验电路．第四节串连电路和并联电路习题精华：1. 一个 T 型电路以下图，电路中的电阻R1＝ 10Ω， R2＝ 120Ω， R3＝ 40Ω。

人教高中物理选修31第二章恒定电流练习题一．选择题1．在如下图的电路中，当变阻器R的阻值添加时( )A．R两端的电压将增大B．R两端的电压将减小C．经过R的电流强度将不变D．经过R的电流强度将减小2．在如下图的电路中，假定滑动变阻器的滑动端P向下滑动时，那么L1、L2、L3、L4四灯的发光状况将是( ) A．L1变亮B．L2变亮C．L3变暗D．L4变暗3．如下图电路中，电源电动势为E,，内电阻为r，A、B为两个相反的灯泡，R1为定值电阻，R0为滑动变阻器，当滑动触头P向b端滑动时，那么( )A．A灯变暗,B灯变暗B．A灯变暗,B灯变亮C．R1消耗的功率变大D．R1消耗的功率变小4．如下图的电路中，O点接地，当原来断开的开关K闭合时，电路中A、B两点的电势变化状况是( )A．都降低B．都降低C．U A降低，U B降低D．U A降低，U B降低5．如下图的电路中，A、B两端间电压U恒定，干路中的定值电阻的阻值为R0，支路中的定值电阻的阻值为R2，滑动变阻器不接入电路时，两固定端a、b间的电阻为R1。

R0小于R1，R0和R2都不等于零。

那么，按图示电路，滑动变阻器的滑片P由b端逐渐向a端移动进程中，电流表A1、A2的示数变化状况是( ) A．A2的示数不时不时增大B．A1的示数不时不时减小C．A2示数先增大后减小D．A1示数先减小后增大6．如下图电路，电源电动势e = 6V，内阻不计。

R1 = 4Ω，R2 = 2Ω，R3 = 7Ω，电容器的电容C = 1mF，那么电容器上所带电量为( )A．2×10-6CB．6×10-6CC．0D．4×10-6C7．在如下图的电路中，R1 = 10Ω，R2 = 20Ω，R3 = 8Ω，电容器的电容C = 10mF，电源电动势e = 12V，内阻不计。

要使电容器上板带正电，电量Q = 2×10-5C，那么可变电阻R4的取值为( )A．8ΩB．16ΩC．32ΩD．40Ω8．水平放置的平行板电容器C如图方式连入电路。

一、单选题1、某同学设计了一个转向灯电路（题15图），其中L 为指示灯，L 1、L 2分别为左、右转向灯，S 为单刀双掷开关，E 为电源.当S 置于位置1时，以下判断正确的是（ ）A ．L 的功率小于额定功率B ．L 1亮，其功率等于额定功率C ．L 2亮，其功率等于额定功率D ．含L 支路的总功率较另一支路的大2、电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及滑动变阻器R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是（ ）A ．电压表和电流表读数都增大B ．电压表和电流表读数都减小C ．电压表读数增大，电流表读数减小D ．电压表读数减小，电流表读数增大二、双选题3、．如图所示电路，开关K 原来是闭合的。

当R 1、R 2的滑片刚好处于各自的中点位置时，悬在空气平板电容器C 两水平板间的带电尘埃P 恰好处于静止状态。

要使尘埃P 加速向上运动的方法是（ ）A.把R 1的滑片向上移动B.把R 2的滑片向上移动C.把R 2的滑片向下移动D.把开关K 断开4、一个T 型电路如图所示，电路中的电110R =Ω，23120,40R R =Ω=Ω。

另有一测试电源，电动势为100V ，电源内阻忽略不计。

则（ ）A.当cd 端短路时，ab 之间的等效电阻是40ΩB. 当ab 端短路时，cd 之间的等效电阻是40ΩC. 当ab 两端接通测试电源时， cd 两端的电压为80 VD. 当cd 两端接通测试电源时， ab 两端的电压为80V三、实验题5．“测定金属的电阻率”实验（1）“测定金属的电阻率”实验中，以下操作中错误的是()A．用米尺测量金属丝的全长三次，算出其平均值B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值C．用伏安法测电阻时采用电流表内接线路，多次测量后算出平均值D．实验中保持金属丝的温度不变（2）．某同学在测定某金属丝电阻率实验。

下表中是他测量通过该金属丝的电流及两端电压的实验数据，实验中他用20分度的游标卡尺测量了该金属丝的长度，还用螺旋测微器测其直径，结果如图所示。

第二部分 恒定电流（一）1．一只普通白炽灯，不通电时灯丝的电阻为R 1；正常发光时灯丝的电阻为R 2。

比较R 1和R 2的大小，应是（ ）A ．R 1＞R 2B ．R 1＜R 2C ．R 1＝R 2D ．条件不足，无法判断2．在图1所示电路中，A 、B 间的电压保持一定，U AB =6V ，电阻R 1=R 2=4Ω，R 3=2Ω。

那么（ ）A ．开关S 断开时，R 3两端电压是3VB ．开关S 接通时，R 3通过的电流是1.5AC ．开关S 断开时，R 1通过的电流是0.75AD ．开关S 接通时，R 1两端电压是4V3．电阻A ，B 的伏安曲线如图2所示，下面说法正确的是（ ） A ．两电阻串联后的伏安曲线在区域 I 内，两电阻并联后的伏安曲线在区域 III 内 B ．两电阻串联后的伏安曲线在区域 III 内，两电阻并联后的伏安曲线在区域 I 内C ．A ，B 电阻阻值之比为 1 : 3D ．A ，B 电阻阻值之比为 3 : 14．在图3所示的电路中，当电键K 闭合后，电流表A 的示数为零，电压表V 1的示数为6V ，电压表V 2的示数为零。

导线、电表、电键及各接线处均无问题，这说明断路的是（ ） A ．电阻R 1 B ．电阻R 2 C ．电阻R 3 D ．串联电池组5．一根粗细均匀、阻值为16Ω的电阻丝，保持温度不变，若先将它等分成4段，每段电阻为R 1，再将这4段电阻丝并联，并联后总电阻为R 2，则R 1与R 2的大小依次为（ ）A ．1Ω，0.5ΩB ．2Ω，0.5ΩC ．2Ω，1ΩD ．4Ω，1Ω6．图4中，四盏灯分别标为：L 1（4V ，1.6W ），L 2（5V ，1.25W ）， L 3（6V ，1.8W ），L 4（10V ，10W ）。

那么，将电路两端接到8V 电源上后，它们消耗的电功率P 1、P 2、P 3、P 4的关系是（ ） A ．P 1 > P 2 > P 3 > P 4 B ．P 2 > P 1 > P 4 > P 3 C ．P 2 > P 1 > P 3 > P 4 D ．P 1 > P 2> P 4 > P 3R 1 V 2 V 1AK R 3R 2 图3SR 2R 1R 3 A B 图1 L 3 L 1 L 2 L 4图4 I BIII II A60︒ I O U30︒图27．如图5所示电路，电源的电动势为12V ，L 为灯泡，R 1和R 2为定值电阻，若用电压表测得A 、B 两点间的电压为12V ，则说明（ ） A ．L 、R 1和R 2都断了B ．L 、R 1和R 2都是好的C ．L 是好的，R 1和R 2中至少有一个断了D ．R 1和R 2是好的，L 断了 8．在图6所示的电路中，电源电动势为E ，内阻为零，电阻R 1=2R 2，在R 2的两端并联上一段电阻忽略不计的导线L ，则（ ）A ．通过电阻R 1和R 2的电流I 1=I 2B ．R 1两端电压U 1=2E /3C ．导线L 中通过的电流I L =E/R 1D ．使电阻R 2断路，通过R 1的电流不发生变化9．用两根导线组成输电线路，输电的功率为4400kW 。
