f472型常用玻璃钢离心风机参数表

第二节离心式通风机的性能参数第二章通风机第二节离心式通风机的性能参数离心式通风机有一定的参数表示它的性能和规格，为了合理地选择与使用风机，就必须分析了解这些参数，以及其相互间的关系。

表示风机性能的主要参数有以下几个：一、风量通风机每单位时间内所排送的空气体积，称为风量Q，又称送风量或流量，其单位为米3/秒或米3/时，工程上常用单位是米3/时。

风机所产生的风量与风机叶轮直径、转速、叶片形式等有关，其三者之间的相互关系要用下式表示：式中：Q——通风机的风量；D2——通风机叶轮的外径，米；V2——叶轮外周的圆周速度，米/秒n——通风机的转速，转/分；——流量系数，与风机型号有关。

常用离心式风机的流量系数见表：N o 代号4-72C4-734-79Y4-566-23 6-30 9-19 9-261 0．1460．1540．1700．1080．0240．0440．0300．080 0．4540．4620．4840．2660．6140．6340．8140．8742 0．1640．1740．1900．1210．0290．0490．0370．090 0．4450．4620．4730．2640．6000．6260．8340．8573 0．1820．1910．2100．1370．0330．0540．0440．100 0．4360．4440．4670．2600．5820．6170．8280．8324 0．1990．2090．2300．1510．0340．0630．0510．110 0．4180．4250．4500．2600．5730．5900．8030．7995 0．2160．2280．2500．1660．0390．0680．0580．1206 0．2340．2460．2700．1820．0440．0730．0650．130 0．3650．3700．4210．2430．4900．5500．7320．7147 0．2520．2630．3000．1940．0490．0780．0730．140 0．3380．3140．3590．2270．4330．5250．6920．66780．2690．2820．3300．2090．0540．0830．0800．1500．3030．2770．2900．2080．3660．4960．6520．620 风机的风量一般用实验方法测得。

DWT－Ⅲ№5.6A式中DWT－表示玻璃钢屋顶离心轴流式通风机、Ⅲ－表示设计序号、№5.6A－表示机号（即风机叶轮直径为560mm）。

通风机型号5A、6D(C)、8D(C)、10D、10C...、20B是什么意思？前面的数字表示风机型号，叶轮直径，为风机叶轮直径/100mm的缩写。

A、B、C、D、E、F为电动机与风机的传动方式。

A：直联，电机轴就为风机轴B：间接联接，如三角皮带，皮带轮在两个轴承之间C：也是间接联接，采用三角皮带，皮带轮为悬臂状D：弹性联轴器联接，风机处于悬臂状E；皮带轮联接，但风机处在两个轴承之间，比较稳定F：联轴器联接，风机在两轴承之间，用于大号风机如10C 就是风机叶轮为1000mm，间接联接，采用三角皮带，皮带轮为悬臂状4—72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自然的、对人体无害的、对钢材无腐蚀性的气体。

B4—72型风机可输送易燃易挥发性气体，但温度不得超过80℃。

B4—72型风机的性能与选用件及地基尺寸与4—72型一致，可按其样本选择。

该风机结构基本与4—72型相同，№2.8～6A采用B35型带法兰与底脚的电动机，№6～12C、D电动机选用该表中与Y 系列对应的YB系列，安装型式为B3。

№2.8～6出厂时均做成1种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明，№2.8出风口位置调整范围0°～225°，间隔是45°。

№3.2～6出风口位置调整范围0°～225°，间隔是22.5°。

№8～12出风口位置调整范围0°～225°，间隔是45°。

№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时须注明。

风机的传动方式有A、B、C、D四种。

4—72型风机中，№2.8～6采用A式传动，№8～12采用C、D式传动，№16～20采用B传动。

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）FP系列立式暗装风机盘管外型及安装尺寸FP系列暗装风机盘管风管安装示意图CFP系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm），占地面积小，就位安装方便，可任意调节安装高度；超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅；可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

第二节离心式通风机的性能参数第二章通风机第二节离心式通风机的性能参数离心式通风机有一定的参数表示它的性能和规格，为了合理地选择与使用风机，就必须分析了解这些参数，以及其相互间的关系。

表示风机性能的主要参数有以下几个：一、风量通风机每单位时间所排送的空气体积，称为风量Q，又称送风量或流量，其单位为米3/秒或米3/时，工程上常用单位是米3/时。

风机所产生的风量与风机叶轮直径、转速、叶片形式等有关，其三者之间的相互关系要用下式表示：式中：Q——通风机的风量；D2——通风机叶轮的外径，米；V2——叶轮外周的圆周速度，米/秒n——通风机的转速，转/分；——流量系数，与风机型号有关。

常用离心式风机的流量系数见表：风机的风量一般用实验方法测得。

风量的大小与通风机的尺寸和转速成正比。

在管道系统中，风量可以通过闸门或改变通风机的转速来调节。

但通风机最大的转数不可超过性能选用表上规定的最高转数。

以叶轮外周的圆周速度表示，压力在300-1500毫米水柱的风机，v2≤100米/秒，压力在300毫米水柱以下的风机v2≤70米/秒。

二、风压通风机的出口气流全压与进口气流全压之差称为风机的风压H，其单位为毫米水柱。

风机所产生的风压与风机的叶轮直径、转速、空气密度及叶片形式有关，其关系可用下式表示：H=ρH v22或：H=0.000334HD22n2式中：H—通风机全压，毫米水柱；ρ—空气的密度，千克/米3；大气压强在760毫米汞柱，气温为20℃时，ρ=1.2千克/米3；v2—叶轮外周的圆周速度，米/秒；H—全压系数，根据实验确定，一般如下：后向式：H=0.4—0.6；径向式：H=0.6—0.8；前向式：H=0.8—1.1；D2—风机叶轮的外径，米；n—风机的转速，转/分。

风机的风压与转速的平方成正比，适当提高转速就能增大风压。

在管道系统中，风压也可用调节闸门来改变。

三、功率通风机在一定的风压下输送一定数量的空气时，需要消耗一定的能量，这个能量是由带动它的电机提供的。

4-72系列离心通风机 使用说明书北京风机二厂用 途4—72型离心通风机主要用途是为—般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性之气体：B4—72型离心通风机可排送易燃、易挥发性气体；F4—72型离心通风机主要用于输送腐蚀性气体。

但4—72、B4—72、F4—72离心通风机输送的气体均不得含粘性物质，所含尘土及硬质颗粒物不大于150mg／m3，气体温度不得超80℃。

B4—72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。

该风机结构基本与4-72型相同，Nn2.8A—6A采用B35型带法兰盘与底脚的电动机，No6～12C、D电动机选用表中与Y 系列相对应的YB系列，安装型式为B3。

F4—72型离心通风机采用不锈钢、玻璃钢或其他耐腐蚀材料制造，其性能和地基尺寸与4—72型离心通风机相同。

4—72型离心通风机在我国是使用最早的风机，然而也是使用最普遍的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，从北部边疆到南海之滨，从西部高原到东部边垂，4—72型风机随处可见。

型 式从电机—端正视，凡叶轮按顺时针方向旋转者均称“右旋风机”，以“右”表示，反之则均称之为“左旋风机”以“左”表示。

风机的出风口位置以机壳的出风口角度表示，4—72型风机N_o2.8～6在出厂时均做成—种型式，使用单位根据要求再安装成所需要的位置，订货时无须注明。

其中：No2.8出风口位置调整范围是0°～225°，间隔是45°；No3.2～6出风口调整范围是0°～225°，间隔是22.5°；No8～12出风口调整范围是0°～225°间隔是45°；No16、20出风口角度制成固定的三种0°、90°、180°，不能调整，订货时需注明。

风机的传动方式有A、B、C、D四种：4—72型风机中，No2.8～5采用A式传动，No6既有A 式传动又有C式传动，N n8～12采用C、D式两种传动方式，N o16～20采用B式传动。

4-72离心风机参数表一、产品概述4-72离心风机是一种常用的工业通风设备，主要用于通风、换气、排风等场合。

本文档将为您提供4-72离心风机的详细参数表，帮助您了解该产品的规格和性能。

二、产品规格1. 型号：4-72离心风机2. 功率范围：0.75kW-15kW3. 转速：1450rpm-2900rpm4. 风量范围：290m³/h-15850m³/h5. 风压范围：200Pa-1300Pa6. 噪音水平：70dB-90dB7. 颜色：银、蓝、黑（可定制）三、产品特点1. 高效节能：4-72离心风机采用高效电机和叶轮设计，具有较高的风量和风压效率，能够降低能耗和运行成本。

2. 低噪音：采用优质隔音材料和良好的设计结构，使得4-72离心风机在运行过程中产生的噪音控制在较低的水平，不会对工作环境和人员健康造成影响。

3. 结构紧凑：4-72离心风机采用紧凑的设计结构，占据空间小，方便安装和维护。

4. 耐用可靠：选用优质的材料和精良的制造工艺，使得4-72离心风机具有良好的耐腐蚀性和耐用性，能够在恶劣的环境条件下长时间稳定运行。

四、应用领域4-72离心风机广泛应用于以下场合：1. 工业生产车间通风换气：可用于机械加工、冶金、化工等行业的通风、排风、换气等工作。

2. 建筑通风系统：可用于商业大楼、写字楼、酒店、医院等场所的通风系统，为室内空气提供新鲜空气，并排除污浊空气。

3. 电子设备散热：可用于电子设备、计算机机房、服务器机架等的散热通风，保证设备的正常运行。

4. 地下车库排风：可用于地下车库的通风排风，排除车辆尾气和烟雾，提高车库空气质量。

五、安装与维护1. 安装要求：安装前请确保设备接地可靠，并按照产品安装说明书进行正确安装。

2. 维护周期：建议定期对4-72离心风机进行检查和维护，特别注意清洁叶轮和风机壳体，以保证设备的正常运行和延长使用寿命。

3. 注意事项：在使用4-72离心风机过程中，请遵守相关安全规定，禁止将手或其他物品伸入运行中的风机内部，以免发生危险。

不锈钢离心风机参数
1. 外形尺寸：不锈钢离心风机的外形尺寸通常以毫米（mm）为单位。

根据风机的用途和安装环境的要求，尺寸大小会有所不同。

2.风量：风量是指风机单位时间内送风或排风的容积流量，通常以立
方米每小时（m³/h）作为单位。

风量的大小会影响到风机的运行效果和工
作能力。

3.静压：静压是指风机产生的压力差，通常以帕斯卡（Pa）作为单位。

静压的大小决定了风机在输送空气时所需的推力和功率。

4. 转速：转速是指风机的旋转速度，通常以转每分钟（rpm）作为单位。

转速的大小与风机的风量、静压和功率等参数密切相关。

5.功率：功率是指风机所需的能量，通常以千瓦（kW）作为单位。

功
率的大小与风量、静压、转速等参数有直接关系。

6.噪音：噪音是指风机在工作时产生的声音，通常以分贝（dB）作为
单位。

对于一些要求噪音较低的环境，选择噪音较小的不锈钢离心风机尤
为重要。

7.特殊要求：不锈钢离心风机在特殊环境中的运行，需要满足一些特
殊要求，如耐高温、防爆、防腐等。

根据具体的应用场合，需选择符合相
应标准的不锈钢离心风机。

总之，不锈钢离心风机的参数对于选购和使用非常重要。

根据具体的
需求和使用环境，合理选择适用的参数，可以保证风机的工作效果和使用
寿命。

同时，注意风机的维护和保养，确保其正常运行和安全使用。

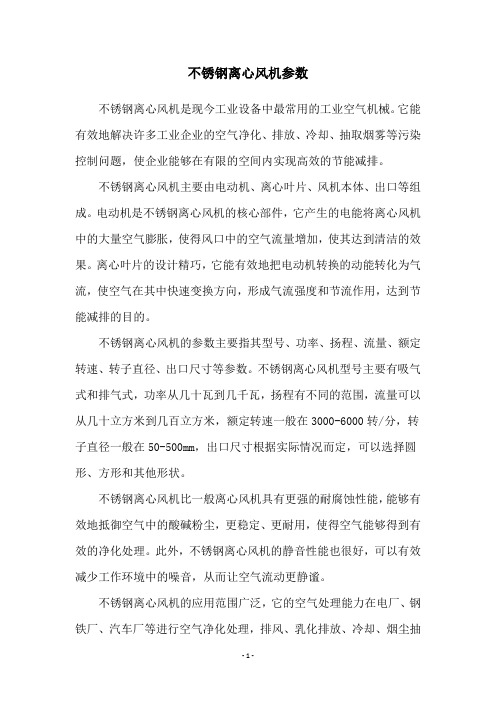

不锈钢离心风机参数
不锈钢离心风机是现今工业设备中最常用的工业空气机械。

它能有效地解决许多工业企业的空气净化、排放、冷却、抽取烟雾等污染控制问题，使企业能够在有限的空间内实现高效的节能减排。

不锈钢离心风机主要由电动机、离心叶片、风机本体、出口等组成。

电动机是不锈钢离心风机的核心部件，它产生的电能将离心风机中的大量空气膨胀，使得风口中的空气流量增加，使其达到清洁的效果。

离心叶片的设计精巧，它能有效地把电动机转换的动能转化为气流，使空气在其中快速变换方向，形成气流强度和节流作用，达到节能减排的目的。

不锈钢离心风机的参数主要指其型号、功率、扬程、流量、额定转速、转子直径、出口尺寸等参数。

不锈钢离心风机型号主要有吸气式和排气式，功率从几十瓦到几千瓦，扬程有不同的范围，流量可以从几十立方米到几百立方米，额定转速一般在3000-6000转/分，转子直径一般在50-500mm，出口尺寸根据实际情况而定，可以选择圆形、方形和其他形状。

不锈钢离心风机比一般离心风机具有更强的耐腐蚀性能，能够有效地抵御空气中的酸碱粉尘，更稳定、更耐用，使得空气能够得到有效的净化处理。

此外，不锈钢离心风机的静音性能也很好，可以有效减少工作环境中的噪音，从而让空气流动更静谧。

不锈钢离心风机的应用范围广泛，它的空气处理能力在电厂、钢铁厂、汽车厂等进行空气净化处理，排风、乳化排放、冷却、烟尘抽
取等都有显著的效果。

它不仅能够提高空气质量，而且能够减少污染物，改善工作环境，提高生产效率。

总之，不锈钢离心风机是一种高效、耐用、节能减排的空气处理机械，其参数的选择将直接影响它的性能，因此应当根据实际情况选择合适的参数，以达到节能减排的目的。
