连接器——安全要求和试验连接器是连接电子设备的重要组件，广泛应用于通信设备、工业自动化等领域。
连接器的安全性要求较高，主要是为了防止其在工作中造成短路、过热等危险。
本文将介绍连接器的安全要求和试验。
连接器的安全要求1.绝缘性能连接器的绝缘性能是一个非常重要的安全要求。
连接器应该具有适当的绝缘强度，能够在额定电压和环境条件下稳定工作。
在制造和使用连接器时，应该保证连接器绝缘材料的良好性能，避免因绝缘材料老化、磨损等原因导致的安全事故。
2.导线插拔力度连接器的插拔力度应该适中，既不要过于紧固、难以拆卸，也不应该过于松散。
若插拔力度过大，会导致连接器与插头之间的摩擦力增大，容易造成插头断裂。
相反，如果插拔力度过小，则会出现接触不良甚至脱落的风险。
3.电流承受能力和可靠性连接器的电流承受能力是连接器安全性的关键要求之一。
在选材和制造连接器时，应该考虑使用高强度、高导电性的材料，保证其电流承受能力，避免插接引起的电流过载，导致连接器过热、爆炸等风险。
此外，连接器的可靠性也是安全性的重要要求，为此需要考虑连接器的寿命、接触压力等因素，保证其长期稳定工作，减少连接器失效的风险。
连接器的试验为了保证连接器的安全性能，需要进行相应的试验。
下面将介绍三种连接器的试验方法。
1.绝缘性能试验绝缘性能试验是用来检验连接器的绝缘性能，防止绝缘材料老化、磨损等缺陷的出现。
该试验通常采用电压升高和耐电压下降两种方法。
在电压升高试验中，通过逐步提高电压来检测连接器的绝缘性能；在耐电压下降试验中，相反地，通过逐步降低电压来检测连接器的绝缘性能。
2.机械性能试验机械性能试验是用来测试连接器的插拔力度、接触压力等机械性能的试验。
通常可以采用拉力试验、压力试验等方法进行测试，确保连接器在工作过程中具有稳定的机械性能。
3.电流承受试验电流承受试验是用来测试连接器的电流承受能力是否符合要求的试验。
测试时需要用到高电流、高电压等设备，以模拟实际工作中的电流负载情况，确保连接器在工作时不会因电流过载引起的危险。
连接器的测试标准
一、引言
二、连接器的物理特性测试标准
1．外形尺寸：包括连接器的外形尺寸、公称尺寸、总长度、总宽度、厚度、外壳厚度、把手高度、窗口宽度等；
细节要求：公称尺寸精度为±0.3mm，总长度精度为±0.5mm，总宽度
精度为±0.2mm，厚度精度为±0.1mm，外壳厚度精度为±0.1mm，把手高
度精度为±0.2mm，窗口宽度精度为±0.2mm。
2．连接器结构：包括连接器构件、插芯、拔插件、凸块、锁定元件等；
细节要求：如果有多个插芯，则所有插芯必须都是弹性的，拔插件必
须能够很好的与插芯连接，凸块的位置及尺寸与插芯的设计有效空间及性
能有关，锁定元件必须能够稳定的锁定连接件，以保证整个连接结构的牢
固可靠。
3．连接器连接件：包括连接器的导线、连接片、金属导线、接地片等；。
连接器测试规范范文一、引言连接器是电子设备中常见的一种连接元件，用于连接或断开电子电气信号传输线路。
连接器的质量对电子设备的可靠性和性能有着重要的影响。
为了确保连接器的质量，需要进行相应的测试。
连接器测试规范是对连接器进行测试的一套具体规定，旨在确保连接器的可靠性、一致性和性能。
二、测试对象三、测试设备1.物理测试设备：包括连接器引出线、测试电缆、夹子以及测试工具等。
2.电气测试设备：包括电阻测量仪、绝缘测试仪、信号发生器、示波器等。
3.环境测试设备：包括温度测试仪、湿度测试仪、震动台等。
四、测试项目1.物理测试项目：1.1连接器外观检查：检查连接器外壳、引脚、插头、插座等是否完好无损。
1.2连接力测试：测试连接器的插拔力是否满足设计要求。
1.3引线拉力测试：测试连接器引线的拉力是否满足设计要求。
1.4机械寿命测试：测试连接器的机械寿命，包括插拔次数和连接力的变化情况。
2.电气测试项目：2.1电阻测试：测试连接器的接触电阻是否满足设计要求。
2.2绝缘电阻测试：测试连接器的绝缘电阻是否满足设计要求。
2.3信号传输测试：测试连接器的信号传输质量，包括信号波形、噪声抑制等。
2.4电流负载测试：测试连接器的电流负载能力。
3.环境测试项目：3.1温度测试：测试连接器在正常工作温度范围内的性能。
3.2湿度测试：测试连接器在高湿度环境下的性能。
3.3震动测试：测试连接器在振动和冲击环境下的性能。
五、测试方法1.物理测试方法：采用目测、测量和机械测试等方法进行。
2.电气测试方法：采用测试仪器进行接线连接，按照测试规范进行测试。
3.环境测试方法：根据测试要求设置相应的环境参数，采用测试仪器进行测试。
六、测试结果评定测试结果根据设计要求和连接器特性来评定，可以分为合格、不合格和待修复等结果。
七、测试记录和报告测试记录和报告应包含测试样品信息、测试环境参数、测试方法、测试结果和评定等内容，并进行归档保管。
八、测试频次和范围测试频次和范围应根据连接器的使用要求和实际情况进行确定。

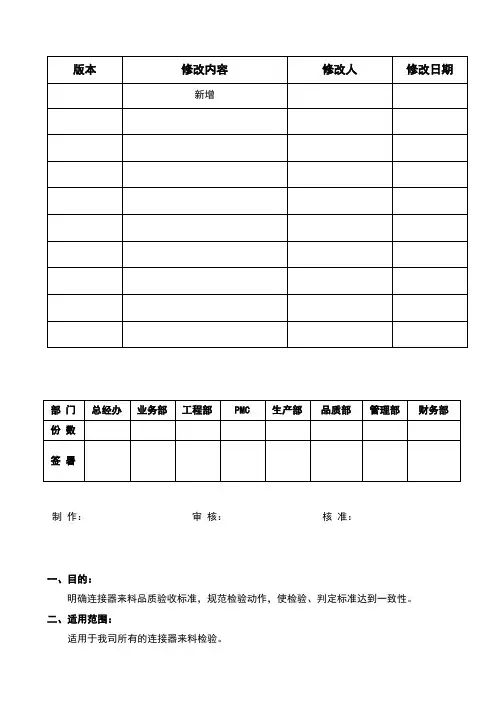

制作：审核：核准：一、目的：明确连接器来料品质验收标准，规范检验动作，使检验、判定标准达到一致性。
二、适用范围：适用于我司所有的连接器来料检验。
三、检验条件：照明条件：日光灯600～800LUX；目光与被测物距离：30～45CM；灯光与被测物距离：100CM以內；检查角度：以垂直正视为准±45度；检查员视力：双眼视力（包括戴上眼镜）以上，且视觉正常，不可有色盲，斜视、散光等；四、参照标准：依照MIL-STD-105EⅡ级单次正常抽样标准CR=(正常抽样Ac/Re:0/1);MA=;MI=依照MIL-STD-105EⅡ级单次S-2 特殊抽样标准. AQL:抽样五、检验顺序：包装箱：包装箱应为一次性包装箱，供应商不可回收，包装箱外应标有物料品名、规格、数量、生产日期、出货检验合格章及供应商名称;包装上必须标有我司相应的物料编号，最小包装应无破损、混料现象，在正常储藏条件（温度-5℃~35℃，相对湿度≤75％）下一年内不能出现因包装不善而导致异常。
外观：来料本体上要求有厂商或供应商的标识，规格书须标有额定电压、电流，储存的温度，插座的型号；插座本体无损伤、表面清洁、无明显油污、污迹，成形良好、安装后可见部分不允许有披锋、破损，允许不明显且不影响安装的披锋，来料颜色、结构要求和样品一致，孔槽无堵塞、缺针现象，引脚不能出现变形，上锡端子无氧化。
尺寸：具体的尺寸请按我司相对应的图纸要求，实配PCB板应良好。
接触电阻（导通性）：用对应的公母端子相匹配，接触电阻要求≤20mΩ;(测试时公、母端子必须为我司合格的物料)。
额定耐压：指插座的导体与绝缘体所可承受的电压，电压要求应小于或等于标称值。
拉力：被测试线的拉力请根据我司图纸的要求测试，应符合要求。
绝缘电阻：用DC500V直流电阻仪测试应≥800MΩ高温：高温（根据实验物料的额定温度），在烤箱内放置16h后，室温放置1小时，再测试结果应无异常。
低温：低温（根据实验物料的额定温度），在恒温箱内放置16h后，室温放置1小时，再测试结果应无异常。
1.公（母）芯吊重，公（母）芯冲压好后首件吊重310N。
测试吊重时间1分钟。
（IEC60352-2：1990+A1+A2）2.插头吊重，插头冲压好后首件吊重500N。
测试吊重时间1分钟。
（IEC60352-2：1990+A1+A2）3.连接器的插拔力测试。
测试要求插入力≤50N，拨出力≥300N。
4.止退圈的拔力测试。
测试要求止退圈的拔力≥100N。
5.接触电阻测试。
测试要求连接器的接触电阻≥0.5mΩ。
6.连接器螺母的扭矩测试。
测要求连接器螺母的扭矩≥1.5Nm。
7.防水测试。
测试要求直接将对插好的公母连接器浸在水中，充入0.1Mpa气压看是否有气泡。
8. 耐压测试。
测试电压时6000V，测试时间1分钟。
宁波岚宝电器工程部：刘良2010-8-31.防水圈的检验。
把O型圈装配到好，将上盖和底盒（底盒底部是封起来的）装配好，把盒子浸在水中15分钟。
打开盒子观察里面是有水滴。
2.耐压测试。
测试电压时6000V，测试时间1分钟。
3.防水接头螺杆安装。
防水接头螺杆锁紧的扭矩≥2Nm。
4.防水接头螺母安装。
防水接头螺母锁紧的扭矩≥1.5Nm。
5.连接器螺帽的安装。
连接器螺母锁紧的扭矩≥1.5Nm。
6.十字机械螺钉的安装。
十字机械螺钉锁紧的扭矩≥2.5Nm。
7.把锡带夹在盒子的GV10弹片，锡带的拉力≥40N。
8.二极管的检查，测试仪器是二极管图示仪。
观察二极管的伏安特曲线是否跟规定是是否一致。
9.利用二极管的综合测试仪检查二极管有无反装，漏装，极性的是否搞错，整个接线盒的整体导通性能。
宁波岚宝电器工程部：刘良2010-8-3。
制作：审核：核准：一、目的：明确连接器来料品质验收标准，规范检验动作，使检验、判定标准达到一致性。
二、适用范围：适用于我司所有的连接器来料检验。
三、检验条件：照明条件：日光灯600～800LUX；目光与被测物距离：30～45CM；灯光与被测物距离：100CM以內；检查角度：以垂直正视为准±45度；检查员视力：双眼视力（包括戴上眼镜）以上，且视觉正常，不可有色盲，斜视、散光等；四、参照标准：依照MIL-STD-105EⅡ级单次正常抽样标准CR=(正常抽样Ac/Re:0/1);MA=;MI=依照MIL-STD-105EⅡ级单次S-2 特殊抽样标准. AQL:抽样五、检验顺序：包装箱：包装箱应为一次性包装箱，供应商不可回收，包装箱外应标有物料品名、规格、数量、生产日期、出货检验合格章及供应商名称;包装上必须标有我司相应的物料编号，最小包装应无破损、混料现象，在正常储藏条件（温度-5℃~35℃，相对湿度≤75％）下一年内不能出现因包装不善而导致异常。
外观：来料本体上要求有厂商或供应商的标识，规格书须标有额定电压、电流，储存的温度，插座的型号；插座本体无损伤、表面清洁、无明显油污、污迹，成形良好、安装后可见部分不允许有披锋、破损，允许不明显且不影响安装的披锋，来料颜色、结构要求和样品一致，孔槽无堵塞、缺针现象，引脚不能出现变形，上锡端子无氧化。
尺寸：具体的尺寸请按我司相对应的图纸要求，实配PCB板应良好。
接触电阻（导通性）：用对应的公母端子相匹配，接触电阻要求≤20mΩ;(测试时公、母端子必须为我司合格的物料)。
额定耐压：指插座的导体与绝缘体所可承受的电压，电压要求应小于或等于标称值。
拉力：被测试线的拉力请根据我司图纸的要求测试，应符合要求。
绝缘电阻：用DC500V直流电阻仪测试应≥800MΩ高温：高温（根据实验物料的额定温度），在烤箱内放置16h后，室温放置1小时，再测试结果应无异常。
低温：低温（根据实验物料的额定温度），在恒温箱内放置16h后，室温放置1小时，再测试结果应无异常。
【技术&知识】连接器规范和测试要求文：KnightChen/CACT工程部连接器依照其产品功能和使用环境，将规范要求分为四大部分。
1.电气规范要求2.机械规范要求3.环境规范要求4.环保要求一、电气规范要求电气特性是连接器实现连接功能的主要特性。
确定连接器的电气特性，以保证连接器满足连接功能。
连接器的电气特性有：1.接触阻抗（ContactResistance）目的：维持连接器在使用期限内的接触阻抗，以减少信号和能量在传输过程中的损失或衰减。
测试方法：EIA-364-23(EIA-364-06)orMIL-STD-1344A,3004.1。
测试要点：a.测试电流/电压100mA@20mV，被测试连接器（连接系统）无负载。
b.测试电流为低电流是为了避免接触阻抗受到端子（导体）热电效应影响。
c.测试电压为低电压是为了避免端子（导体）之间接触界面绝缘薄膜被击穿和熔化。
规范要求：一般要求50m?（initial）；100m?（final，即在寿命测试或环境测试後）。
定义接触阻抗此参数是为了减少信号和能量在传输过程中的损失或衰减，电流就像水流一样。
阻力越小，能量的损失和衰减就越少。
就连接器的接触处而言，影响其阻抗大小的因素有正向力（对於弹性接触结构而言），接触环境，如端子（导体）的表面粗糙度，表面处理方式（如电镀的金属特性和致密性），端子与端子（或其他导体）的结合方式（是焊接or铆合or弹性接触等）。
从电学理论角度来说，接触阻抗为C点绿色圈接触处的阻抗；在客人使用角度来说，连接器提供A点到B点的导通（连接），所以客人要的阻抗应包含从A点到B点的所有导体本身的阻抗和接触处的阻抗（包括焊接、铆合等接触方式）如图一示。
（图一）2.耐电压(WithstandingVoltage)目的：确认两导体（或两回路）之间的绝缘介质（包含气体）及其间距是否适合和足够，以确保连接器在开关冲击电压或意外过载（一定时间内的过电压）状态下能维持正常功能，确保安全性。
连接器的测试标准连接器是电子设备中用于连接和传输电信号、电力信号、数据信号和其他信号的重要组件。
由于连接器的质量直接影响到整个电子设备的性能和可靠性，因此连接器的测试标准至关重要。
1.尺寸和外观测试：这项测试要求连接器各个部件的尺寸、形状和外观符合设计要求，并确认连接器是否有裂纹、变形或其他不可接受的缺陷。
2.电阻测试：电阻测试用于测量连接器的电阻值。
这是确保连接器导电性能良好且符合设计要求的一项必要测试。
3.绝缘测试：绝缘测试用于测量连接器的绝缘电阻和绝缘电压。
这是确保连接器在正常工作条件下不存在电气短路或绝缘不良的关键测试。
4.机械性能测试：这项测试主要包括插拔力测试、插座保持力测试和嵌入力测试。
插拔力测试用于测量连接器插拔时的插拔力，以确保连接器插拔性能良好。
插座保持力测试用于测量插入连接器时插座的保持力，以确保连接器在振动或其他机械应力下不会轻易脱落。
嵌入力测试用于测量连接器插入时的嵌入力，以确保连接器插入性能良好。
5.导通测试：导通测试用于检测连接器的引线和导线之间是否存在断路或短路。
这是确保连接器在传输信号时能够正常导通的重要测试。
6.耐环境测试：耐环境测试用于测试连接器在恶劣环境条件下的性能。
通常包括高低温测试、湿热循环测试和盐雾腐蚀测试等，以确保连接器在各种环境条件下都能保持稳定的性能。
7.拔出力测试：拔出力测试用于测试连接器在正常操作条件下，拔出电缆或插头时所需施加的力。
这是确保连接器能够轻松拆卸而不影响信号传输的关键测试。
8.机械寿命测试：这项测试用于模拟连接器在长时间使用过程中的机械磨损情况。
通过反复插拔连接器来测试其可靠性，以确定连接器的使用寿命。
除了上述测试标准外，连接器还需要根据具体应用领域的特殊要求进行其他测试。
例如，汽车行业对连接器的耐高温性能和振动性能要求较高，航空航天行业对连接器的防辐射性能和高可靠性要求较高。
综上所述，连接器的测试标准是确保连接器质量、性能和可靠性的重要保证。
连接器最终检验规范一、引言连接器在电子设备中起着至关重要的作用，它负责实现电路的连接和信号的传输。
为了确保连接器的质量和性能符合要求，制定一套严格的最终检验规范是必不可少的。
二、适用范围本检验规范适用于本公司生产的各类连接器产品，包括但不限于电源连接器、信号连接器、数据连接器等。
三、检验环境1、温度：20℃ 25℃2、相对湿度：40% 60%3、光照：充足均匀的自然光或照明灯光四、检验设备和工具1、游标卡尺2、千分尺3、拉力试验机4、耐压测试仪5、绝缘电阻测试仪6、显微镜7、塞规8、通止规五、外观检验1、连接器的外观应整洁，无明显的划痕、裂纹、变形、氧化、污渍等缺陷。
2、插针和插孔应无弯曲、折断、缺失、毛刺等现象。
3、外壳表面的标识应清晰、准确，无模糊、掉色等情况。
4、塑料部件应无气泡、缩水、缺料等缺陷。
六、尺寸检验1、按照产品设计图纸，使用游标卡尺、千分尺等测量工具，对连接器的关键尺寸进行测量，包括长度、宽度、高度、孔径、间距等。
2、尺寸偏差应符合设计要求和相关标准。
七、插拔力检验1、使用专用的插拔力测试设备，对连接器的插拔力进行测试。
2、插入力和拔出力应在规定的范围内，以确保连接器的插拔性能良好，且不会过松或过紧。
八、电气性能检验1、导通电阻使用微电阻测试仪，测量连接器的导通电阻。
导通电阻应符合产品规格书的要求。
2、绝缘电阻使用绝缘电阻测试仪，在规定的电压下，测量连接器的绝缘电阻。
绝缘电阻应达到规定的最小值。
3、耐压测试使用耐压测试仪，对连接器施加规定的电压，持续一定时间，观察是否有击穿或闪络现象。
九、可靠性检验1、耐盐雾试验将连接器放入盐雾试验箱中，按照规定的时间和条件进行试验，试验后检查连接器的外观和性能是否受到影响。
2、振动试验将连接器安装在振动试验台上，进行规定的振动试验，试验后检查连接器的结构和性能是否完好。
3、高温高湿试验将连接器放入高温高湿试验箱中，按照规定的条件进行试验，试验后检查连接器的性能是否正常。
【技術&知識】連接器規範和測試要求文：Knight Chen / CACT 工程部連接器依照其產品功能和使用環境，將規範要求分為四大部分。
1. 電氣規範要求2. 機械規範要求3. 環境規範要求4. 環保要求一、電氣規範要求電氣特性是連接器實現連接功能的主要特性。
確定連接器的電氣特性，以保證連接器滿足連接功能。
連接器的電氣特性有：1. 接觸阻抗（Contact Resistance）目的：維持連接器在使用期限內的接觸阻抗，以減少信號和能量在傳輸過程中的損失或衰減。
測試方法：EIA-364-23 (EIA-364-06) or MIL-STD-1344A,3004.1。
測試要點：a. 測試電流/電壓100mA@20mV，被測試連接器（連接系統）無負載。
b. 測試電流為低電流是為了避免接觸阻抗受到端子（導體）熱電效應影響。
c. 測試電壓為低電壓是為了避免端子（導體）之間接觸界面絕緣薄膜被擊穿和熔化。
規範要求：一般要求50mΩ（initial）；100mΩ（final，即在壽命測試或環境測試後）。
定義接觸阻抗此參數是為了減少信號和能量在傳輸過程中的損失或衰減，電流就像水流一樣。
阻力越小，能量的損失和衰減就越少。
就連接器的接觸處而言，影響其阻抗大小的因素有正向力（對於彈性接觸結構而言），接觸環境，如端子（導體）的表面粗糙度，表面處理方式（如電鍍的金屬特性和緻密性），端子與端子（或其他導體）的結合方式（是焊接or鉚合or彈性接觸等）。
從電學理論角度來說，接觸阻抗為C點綠色圈接觸處的阻抗；在客人使用角度來說，連接器提供A點到B點的導通（連接），所以客人要的阻抗應包含從A點到B點的所有導體本身的阻抗和接觸處的阻抗（包括焊接、鉚合等接觸方式）如圖一示。
（圖一）2. 耐電壓(Withstanding Voltage)目的：確認兩導體（或兩回路）之間的絕緣介質（包含氣體）及其間距是否適合和足夠，以確保連接器在開關衝擊電壓或意外過載（一定時間內的過電壓）狀態下能維持正常功能，確保安全性。
測試方法：EIA-364-20 or MIL-STD-1344A,3001.1。
測試要點：a. 一般，測量點放在距離最近的兩導體（或兩回路）之間，或指定兩導體（或兩回路），必要時測量每兩導體（或兩回路）。
b. 測試電壓可用AC (60Hz; sine wave ; 有效值＝0.707*峰值) or DC。
c. 負載速度：500V/second；持續時間：60second。
d. 在要求測試電壓下出現擊穿（火花）或漏電流大於5mA為不良。
規範要求：手機連接器一般為100VAC Min./minute。
定義耐電壓此參數是確保連接器在過載電壓下的安全性。
避免意外過載下產生短路，導致火災等意外事故。
測試結果和許多因素有關，包括測試環境，如氣壓、濕度；測試時的作用壓力、作用頻率和持續時間、電極形式；測試電壓的頻率＆波形；產品幾何結構（和應力作用）；兩導體（或兩回路）間介質條件和間距等等。
耐電壓值一般設定為工作額定電壓的3倍或為擊穿電壓的3/4，針對手機連接器而言，100VAC Min./minute已能滿足要求。
3. 絕緣阻抗（Insulation Resistance）目的：確認連接器中兩導體（或兩回路）間維持足夠高的阻抗以防止產生足以影響信號(特別是高頻傳輸)和能量傳輸的弱電流。
測試方法：EIA-364-21 or MIL-STD-1344A,3003.1。
測試要點：a. 一般，測量點放在距離最近的兩導體（或兩回路）之間，或指定兩導體（或兩回路），必要時測量每兩導體（兩回路）。
b. 測試電壓等級有DC 100V,500V,1000V,1500 V；依產品功能需求確定。
c. 持續時間：2minutes（如果時間對結果有影響，則需確定測試持續時間）。
d. 必要時需對測試樣品進行清洗，烘烤後再做測試。
e. 測試過程不得有火花或絕緣體被擊穿現象。
規範要求：手機連接器一般為100MΩ Min.。
定義絕緣阻抗此參數是為了減少弱電流對信號╱能量傳輸的影響。
絕緣阻抗在高阻抗回路影響特別大，藉以絕緣阻抗值可確定熱電效應、電磁感應等產生的弱電流。
測試電壓一般為產品的工作額定電壓。
測試環境如壓力、溫度、濕度會對結果有影響。
4. 溫升測試（Temperature rise）目的：確認連接器中導體（回路）的電流負載能力，確保連接器在長期負載下的安全性。
測試方法：EIA-364-70。
測試要點：a. 整個回路在負載電流下達到熱平衡方可開始測量溫度變化。
b. 測試電流/電壓為額定工作電流，工作電壓。
c. 加載電流電壓持續時間依照回路達到熱平衡所需時間。
規範要求：在25攝氏度室溫，1個大氣壓的環境下，通過1.5A@250VAC Min.的電流，系統導體（回路）任何一點的溫升不超過30攝氏度。
溫升要求的目的是避免溫升帶來的不良效應（如熱電效應，加速彈性件蠕變等），維持連接器在持續負載下的功能和壽命，同時避免產品溫度升高對消費者的影響。
例如：手機使用時間過長導致手機表面溫度升高，使消費者感到不適。
5. 電容（Contact Capacitance）目的：確定連接器導體間的電容值，避免電流或信號穿透而產生干擾。
測試方法：EIA-364-30。
測試要點：a. 測試頻率一般為1k Hz或1M Hz。
b. 一般，測量點放在距離最近的兩導體（或兩回路）之間，或指定兩導體（或兩回路），必要時測量每兩導體（或兩回路）。
規範要求：電容值一般為2pF Max.。
二、機械規範要求連接器在使用過程中會作用力產生，確定連接器的力量要求，保證連接器能穩固連接。
連接器的機械特性有：1. 插拔力（Mating and Unmating force）目的：確認連接器在使用過程中產生的力量足以維持連接器功能和適合消費者的手感。
測試方法：EIA-364-13 or MIL-STD-1344A,2013.1。
測試要點：a. 測試對像為整個連接器，full ass'y。
b. 測試作用軸為連接器正常使用的方向。
c. 除非特別指定，測試速度定義為25.4mm/minute。
規範要求：a. 插入力一般設定最大值。
（35N Max.）。
b. 拔出力一般設定最小值。
（7N Min. initial;3N Min. Final），也有客戶要求設定最大值。
定義插入力是為了適合消費者的手感，定義拔出力是為了保證連接器在收到意外力的狀況下保持連接，不產生因意外力量使兩連接產品脫離而發生斷信。
插入力為互相匹配的兩個連接器從完全分離到工作狀態所產生的力量；拔出力為互相匹配的兩個連接器從工作狀態到完全分離所產生的力量。
插拔力是消費者在使用產品的時候產生，只是有對接端（io/plug，jack/plug）方會產生插拔力，一般無對接端的，如battery/sim conn.不定義插拔力。
（參考圖二）測試過程產出的力量曲線圖包含很多資訊，可以從力量曲線圖上瞭解到連接系統在插拔過程中的應力狀況，找出異常點進行設計改善。
（圖二）2. 鎖緊力（Locking force）目的：確認連接器在使用過程中受到意外狀況（力量）下，接觸界面不分離，以確保意外狀況（力量）下的功能。
測試方法：N/A。
測試要點：a. 測試對像為整個連接器，full ass'y 。
b. 測試作用軸為連接器正常使用的方向。
c. 除非特別指定，測試速度定義為25.4mm/minute。
規範要求：一般設定最小值（30N Min.）。
鎖緊力為鎖緊機構仍在作用的狀況下硬使互相匹配的兩個連接器從工作狀態到完全分離所產生的力量。
此測試為破壞性測試，對於自鎖或半自鎖系統中的鎖緊力等同於拔出力。
3. 保持力（Retention）目的：確保連接器在製造或使用過程中接觸端子（導體）的狀態（位置），避免外力（如製造過程焊線時的拉扯；SMT過程的熱變形力量；插拔時的力量，使用過程衝擊或振動產生的力等）使接觸端子（導體）偏離工作位置，導致連接功能喪失。
測試方法：EIA-364-29 (EIA-364-05)。
測試要點：a. 測試對像為整個連接器，full ass'yb. 測試作用軸為連接器正常使用的方向（端子組裝的反方向）。
c. 除非特別指定，速度為25.4mm/minute。
e. 為破壞性測試。
規範要求：一般設定最小值（4.9N Min.）。
定義端子保持力是為了確保端子（導體）固定在塑膠內，已組裝在塑膠內的端子在製造過程中（如焊接/產品搬運過程中的拉扯／SMT過程）和使用過程中（如公母對插過程，或產品受到振動和衝擊）均會收到外力作用，所以端子和塑膠的保持力必須足夠，不會使端子在受到意外力後產生退PIN，導致連接中斷，連接功能失效。
（參考圖三）（圖三）4. 正向力（Normal force）目的：維持連接器在使用過程中的正向接觸應力，以確保連接器在使用過程中保持足夠低的接觸阻抗和磨擦；確保連接功能（不發生瞬斷）。
測試方法：N/A。
測試要點：a.系統中彈性接觸件在工作狀態下產生的正向接觸應力。
b.除非特別指定，速度為25.4mm/minute。
規範要求：一般定義在60-150gf之間（工作期限內）。
定義彈性端子正向力是為了維持足夠低的接觸阻抗和避免產品在使用過程中受到振動或其他意外力而產生斷信。
正向力是指使彈性端子從初始狀態到工作狀態所需的力量（參考圖四），必須確保連接器的正向力在壽命測試或環境測試前後保持足夠。
端子正向力和接觸阻抗之關係，呈類倒數關係。
正向力增大，接觸阻抗減少，當正向力增大到60gf時，接觸阻抗減少的幅度變得非常小。
另外，正向力越大，接觸過程產生的摩擦力就越大（f=F*u；f----摩擦力，F----正向力，u----摩擦係數），對接觸界面的磨損就越利害，因此一般正向力定義不超過150gf。
（參考圖五）（圖四）（圖五）5. 壽命（Durability）目的：確認連接器在使用限期內滿足功能要求。
測試方法：EIA-364-09 or MIL-STD-1344A,2016.1。
測試要點：a. 測試作用軸為連接器正常使用的方向。
b. 除非特別指定，速度一般為200-500cycles/H。
c. 測試過程一般沒有電流負載。
（除非額外要求）。
規範要求：a. 測試過程和測試後需確定的參數：插拔力（或正向力）、接觸阻抗（端子or鐵殼）、絕緣阻抗、耐電壓、密封性等符合產品規範要求。
b. 外觀檢查：磨損、鬆弛或疲勞、金屬碎片，端子移位或彎曲破壞等。
壽命也叫耐用性（耐久性），指產品的使用期限。
通常定義為使用次數，以評估連接器經連續使用（插拔或正壓）後，端子電鍍層的磨損狀況以及機械特性／電氣特性在插拔前後的變化。
在壽命測試過程產生的力量曲線圖可分析壽命前後插拔力量的變化和趨勢，以協助進行設計修正。
