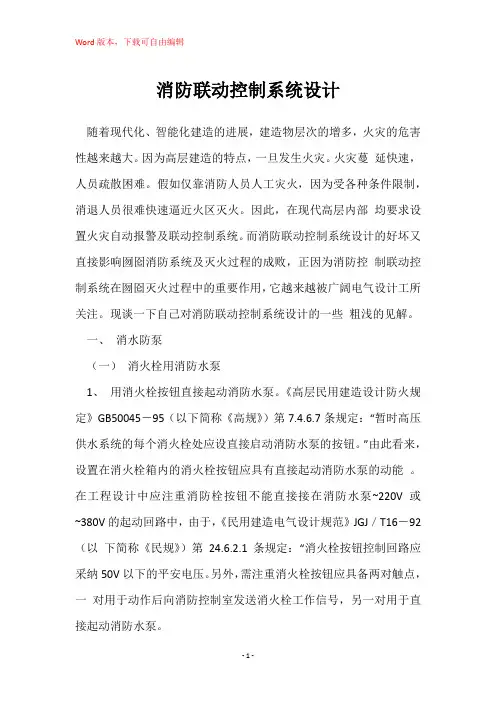

消防联动控制系统设计随着现代化、智能化建造的进展，建造物层次的增多，火灾的危害性越来越大。

因为高层建造的特点，一旦发生火灾。

火灾蔓延快速，人员疏散困难。

假如仅靠消防人员人工灾火，因为受各种条件限制，消退人员很难快速逼近火区灭火。

因此，在现代高层内部均要求设置火灾自动报警及联动控制系统。

而消防联动控制系统设计的好坏又直接影响囫囵消防系统及灭火过程的成败，正因为消防控制联动控制系统在囫囵灭火过程中的重要作用，它越来越被广阔电气设计工所关注。

现谈一下自己对消防联动控制系统设计的一些粗浅的见解。

一、消水防泵（一）消火栓用消防水泵1、用消火栓按钮直接起动消防水泵。

《高层民用建造设计防火规定》GB50045－95（以下简称《高规》）第7.4.6.7条规定：“暂时高压供水系统的每个消火栓处应设直接启动消防水泵的按钮。

”由此看来，设置在消火栓箱内的消火栓按钮应具有直接起动消防水泵的动能。

在工程设计中应注重消防栓按钮不能直接接在消防水泵~220V或~380V的起动回路中，由于，《民用建造电气设计规范》JGJ／T16－92（以下简称《民规》）第24.6.2.1条规定：“消火栓按钮控制回路应采纳50V以下的平安电压。

另外，需注重消火栓按钮应具备两对触点，一对用于动作后向消防控制室发送消火栓工作信号，另一对用于直接起动消防水泵。

2、在消防控制室用手动按钮起动消防水泵。

《水灾自动报警系统设计规范》GBJ116－88（以下简称《火规》）及《民规》都规定消防控制室内应有“控制消防水泵的起、停”功能，即在消防控制室装设消防水泵的手动起、停按钮？（见《民规》条文解释）。

当带有地址编码的消火栓按钮破裂后,消防控制室可显示出消火栓按钮的报警部位，值班人员确认后，通过手动控制按钮起动消防水泵。

3、采纳带有地址编码的消火栓按钮，当其破裂后，可利用编程令设在消防水泵控制箱处的控制模块动作，联动消防水泵起动。

由此可见，前两种起泵方式都是国标要求的。

消防联动系统黄老邪消防联动系统主要由火灾探测器和手动报警装置、喷淋灭火系统、消火栓系统、防排烟系统、通风空调系统、电梯系统、防火卷帘门系统、防火门、声光报警及消防广播系统、消防切非（非消防应急电源）及应急照明等系统组成，通过火灾自动报警控制系统的整合，形成一个完整的消防联动系统，集传送报警信号、发送警报警示、联动控制相关系统的启停或开闭、信号反馈等多种功能，能有效控制火情。

火灾探测器和手动报警装置：火灾探测器主要有感烟探测器、感温探测器、感光探测器、燃气探测器等。

火灾探测器是火灾自动报警系统及消防联动系统中最重要的主动报警设备，能够第一时间发出报警信号，并引发消防联动动作。

手动报警按钮则是主要的非自动报警装置，由人进行手动报警操作，对火灾报警控制器发出报警信号，提示控制中心采取应急措施。

火灾探测器和手报同样既能及时发出报警信号，又能指示火灾发生区域。

预作用喷淋灭火系统：火灾初步发生时，由火灾探测器（温感或烟感等）发出报警信号联动预作用阀开启，向喷淋管网充水，末端排气阀打开，排出压力气体。

同时，水流冲击水力警铃进行报警，压力开关反馈信号给控制中心火灾报警控制器，启动喷淋泵持续充水（喷淋泵还有控制中心多线控制盘上手动启泵、泵房直接启泵等启泵方式）。

等到管网末端都充满水后，排气阀关闭，形成临时湿式系统。

在火灾发生区域温度进一步升高（一般为68℃）时，喷淋头受热开启，进行喷淋灭火。

如果火灾初步发生时火灾探测器没有能够发出信号开启预作用阀，那么在温度上升到喷淋头受热开启时，压力气体排出，由压力开关给出信号启动预作用阀进行供水灭火及响铃，并反馈中控室启泵，类似于干式系统。

喷淋泵的关泵可以通过在泵房就地操作或通过控制中心多线控制盘手动实现。

喷淋泵启泵或关泵的动作都会通过控制模块反馈信号给火灾报警控制器。

消火栓系统：消火栓泵的启泵有多种方式：1）消火栓箱起泵按钮直接启泵（新规范建议不宜采用，宜只作为报警信号）；2）泵房直接手动启泵；3）控制中心多线控制盘手动启泵；4）消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号直接启动消防水泵。

什么是消防联动消防联动是指在火灾发生时，通过建立各种消防设备之间的信息共享和协同作战机制，实现各个消防设备之间的自动化、智能化联动，以提高火灾应对效率和减少损失的一种综合应急管理系统。

消防联动系统通过将火灾报警系统、自动喷水灭火系统、烟雾排烟系统、紧急疏散指示系统、消防水系统、消防电源系统等各种消防设备有机地连接起来，实现信息的互通和指令的传递，从而实现火灾的早期预警、快速响应和有效控制。

消防联动系统的核心是火灾报警系统，它通过烟雾探测器、温度探测器等感知设备，实时监测火灾发生的信号，并将信号传输到中央控制室。

中央控制室接收到火灾报警信号后，会自动启动联动系统，将火灾信息传输到其他消防设备上。

在消防联动系统中，自动喷水灭火系统是其中的重要组成部份。

它通过与火灾报警系统联动，当火灾报警系统检测到火灾信号时，自动喷水灭火系统会自动开启，喷水灭火，以控制火势的蔓延。

同时，消防联动系统还会与烟雾排烟系统协同工作，通过排烟系统将烟雾和有害气体排出建造物，确保人员安全疏散通道的畅通。

此外，消防联动系统还包括紧急疏散指示系统。

当火灾发生时，该系统会自动启动，通过指示灯、声音提示等方式，向人员指示最短、最安全的疏散路径，提醒人员迅速疏散。

同时，消防联动系统还可以与消防水系统协同工作，自动开启消防水系统，提供灭火用水。

消防联动系统还具备消防电源系统，该系统通过备用电源和自动切换装置，确保在火灾发生时，消防设备的正常运行，避免因停电而影响火灾应对效果。

总之，消防联动系统通过各种消防设备之间的信息共享和协同作战，实现火灾的早期预警、快速响应和有效控制。

它能够自动化、智能化地进行火灾应对，提高火灾的扑灭效率，减少火灾对人员和财产的伤害。

消防联动系统在各类建造物中广泛应用，为人们的生命财产安全提供了重要保障。

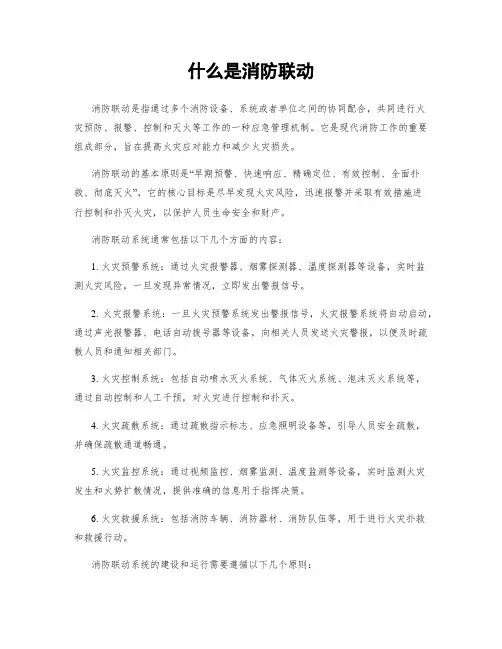

什么是消防联动消防联动是指通过多个消防设备、系统或者单位之间的协同配合，共同进行火灾预防、报警、控制和灭火等工作的一种应急管理机制。

它是现代消防工作的重要组成部分，旨在提高火灾应对能力和减少火灾损失。

消防联动的基本原则是“早期预警、快速响应、精确定位、有效控制、全面扑救、彻底灭火”，它的核心目标是尽早发现火灾风险，迅速报警并采取有效措施进行控制和扑灭火灾，以保护人员生命安全和财产。

消防联动系统通常包括以下几个方面的内容：1. 火灾预警系统：通过火灾报警器、烟雾探测器、温度探测器等设备，实时监测火灾风险，一旦发现异常情况，立即发出警报信号。

2. 火灾报警系统：一旦火灾预警系统发出警报信号，火灾报警系统将自动启动，通过声光报警器、电话自动拨号器等设备，向相关人员发送火灾警报，以便及时疏散人员和通知相关部门。

3. 火灾控制系统：包括自动喷水灭火系统、气体灭火系统、泡沫灭火系统等，通过自动控制和人工干预，对火灾进行控制和扑灭。

4. 火灾疏散系统：通过疏散指示标志、应急照明设备等，引导人员安全疏散，并确保疏散通道畅通。

5. 火灾监控系统：通过视频监控、烟雾监测、温度监测等设备，实时监测火灾发生和火势扩散情况，提供准确的信息用于指挥决策。

6. 火灾救援系统：包括消防车辆、消防器材、消防队伍等，用于进行火灾扑救和救援行动。

消防联动系统的建设和运行需要遵循以下几个原则：1. 统一管理：消防联动系统应由专门的管理机构进行统一规划、建设和运行，确保系统的高效运行和协同配合。

2. 全面覆盖：消防联动系统应覆盖各个区域、建筑物和场所，以实现对火灾风险的全面监测和控制。

3. 及时响应：消防联动系统应具备快速响应能力，一旦发生火灾，能够及时报警、控制和扑灭，减少火灾损失。

4. 可靠稳定：消防联动系统应具备高可靠性和稳定性，确保系统的正常运行和长期可靠性。

5. 智能化管理：消防联动系统应采用先进的信息技术手段，实现对系统的智能管理和远程监控。

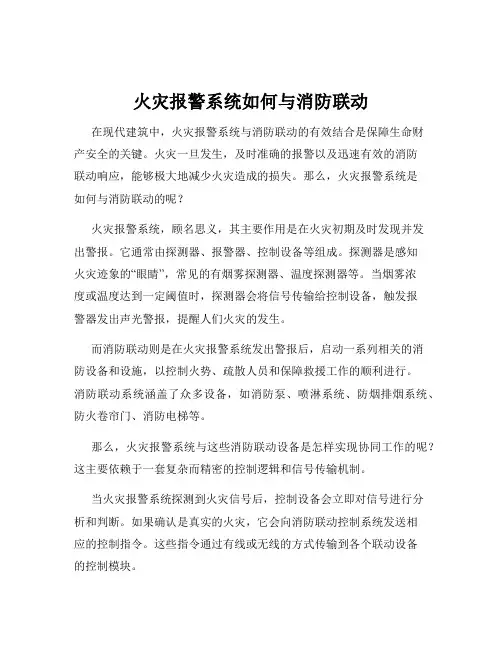

火灾报警系统如何与消防联动在现代建筑中，火灾报警系统与消防联动的有效结合是保障生命财产安全的关键。

火灾一旦发生，及时准确的报警以及迅速有效的消防联动响应，能够极大地减少火灾造成的损失。

那么，火灾报警系统是如何与消防联动的呢？火灾报警系统，顾名思义，其主要作用是在火灾初期及时发现并发出警报。

它通常由探测器、报警器、控制设备等组成。

探测器是感知火灾迹象的“眼睛”，常见的有烟雾探测器、温度探测器等。

当烟雾浓度或温度达到一定阈值时，探测器会将信号传输给控制设备，触发报警器发出声光警报，提醒人们火灾的发生。

而消防联动则是在火灾报警系统发出警报后，启动一系列相关的消防设备和设施，以控制火势、疏散人员和保障救援工作的顺利进行。

消防联动系统涵盖了众多设备，如消防泵、喷淋系统、防烟排烟系统、防火卷帘门、消防电梯等。

那么，火灾报警系统与这些消防联动设备是怎样实现协同工作的呢？这主要依赖于一套复杂而精密的控制逻辑和信号传输机制。

当火灾报警系统探测到火灾信号后，控制设备会立即对信号进行分析和判断。

如果确认是真实的火灾，它会向消防联动控制系统发送相应的控制指令。

这些指令通过有线或无线的方式传输到各个联动设备的控制模块。

以消防泵为例，当接收到火灾报警系统的指令后，消防泵的控制模块会启动消防泵，将消防水池中的水加压输送到消防管网，为消火栓和喷淋系统提供灭火用水。

喷淋系统也是消防联动中的重要一环。

在火灾发生时，喷淋头会在高温作用下破裂，开始喷水灭火。

而喷淋系统的启动也与火灾报警系统的信号密切相关。

当火灾报警系统确认火灾后，会控制打开喷淋系统的阀门，使水能够顺畅地喷出。

防烟排烟系统在火灾中的作用同样不可小觑。

它能够有效地排除火灾产生的烟雾，为人员疏散和消防救援提供良好的环境。

当火灾报警系统发出警报后，防烟排烟系统会启动风机，将烟雾排出建筑物，同时引入新鲜空气。

防火卷帘门则可以在火灾发生时起到分隔防火分区的作用，阻止火势蔓延。

火灾报警系统会根据火灾的位置和蔓延情况，控制防火卷帘门的下降，将火灾限制在一定的区域内。

什么是消防联动消防联动是指在火灾发生时，各种消防设备、系统和人员之间进行协同配合，共同参预火灾扑救和救援工作的一种应急机制。

它通过联动各种消防设备和系统，实现信息共享、资源共享、指挥协调，提高火灾应急处置的效率和效果。

消防联动的目的是在火灾发生时能够迅速、准确地掌握火灾信息，调动各种消防设备和系统，协调各个环节的工作，有效地减少火灾损失，保护人民生命财产安全。

消防联动的主要内容包括以下几个方面：1. 火灾报警系统的联动：火灾报警系统是消防联动的核心，它通过感烟、感温等传感器检测到火灾信号后，自动发出报警信号，同时触发其他消防设备的工作，如自动喷水灭火系统、声光报警器等。

2. 消防设备的联动：消防联动要求各种消防设备之间能够实现联动配合，比如自动喷水灭火系统、自动喷水灭火器、自动喷雾灭火系统等。

当火灾报警系统发出信号后，这些设备会自动启动，进行灭火工作。

3. 消防救援队伍的联动：消防联动还包括消防救援队伍之间的协同配合。

在火灾发生时，各个消防救援队伍应根据火灾的情况和需要，进行有效的分工协作，确保火灾扑救和救援工作的顺利进行。

4. 指挥调度系统的联动：消防联动还需要通过指挥调度系统实现各个环节的协调。

指挥调度系统能够实时监控火灾现场的情况，对各个消防设备和救援队伍进行指挥调度，确保火灾扑救和救援工作的高效进行。

消防联动的好处有以下几个方面：1. 提高火灾应急处置效率：通过消防联动，各个环节的工作能够更加协调有序，减少了信息传递的时间延迟，提高了火灾应急处置的效率。

2. 增强火灾扑救和救援能力：消防联动能够调动各种消防设备和系统，使火灾扑救和救援工作更加有力，提高了火灾扑救和救援的能力。

3. 减少火灾损失：消防联动的快速响应和高效协调能够减少火灾的蔓延速度，降低火灾损失，保护人民生命财产安全。

4. 提高火灾防控水平：消防联动可以实现各种消防设备和系统之间的信息共享和资源共享，有助于提高火灾防控的水平，预防火灾的发生。

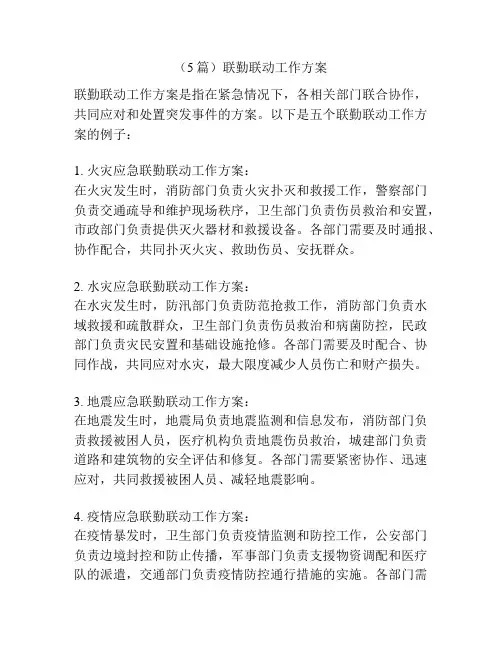

（5篇）联勤联动工作方案联勤联动工作方案是指在紧急情况下，各相关部门联合协作，共同应对和处置突发事件的方案。

以下是五个联勤联动工作方案的例子：1. 火灾应急联勤联动工作方案：在火灾发生时，消防部门负责火灾扑灭和救援工作，警察部门负责交通疏导和维护现场秩序，卫生部门负责伤员救治和安置，市政部门负责提供灭火器材和救援设备。

各部门需要及时通报、协作配合，共同扑灭火灾、救助伤员、安抚群众。

2. 水灾应急联勤联动工作方案：在水灾发生时，防汛部门负责防范抢救工作，消防部门负责水域救援和疏散群众，卫生部门负责伤员救治和病菌防控，民政部门负责灾民安置和基础设施抢修。

各部门需要及时配合、协同作战，共同应对水灾，最大限度减少人员伤亡和财产损失。

3. 地震应急联勤联动工作方案：在地震发生时，地震局负责地震监测和信息发布，消防部门负责救援被困人员，医疗机构负责地震伤员救治，城建部门负责道路和建筑物的安全评估和修复。

各部门需要紧密协作、迅速应对，共同救援被困人员、减轻地震影响。

4. 疫情应急联勤联动工作方案：在疫情暴发时，卫生部门负责疫情监测和防控工作，公安部门负责边境封控和防止传播，军事部门负责支援物资调配和医疗队的派遣，交通部门负责疫情防控通行措施的实施。

各部门需要密切协作、迅速响应，共同控制疫情蔓延，保护群众的生命安全。

5. 交通事故应急联勤联动工作方案：在交通事故发生时，交通警察负责事故现场疏导和勘查，医疗机构负责伤员救治和医疗支援，保险机构负责理赔工作，市政部门负责损毁道路的抢修。

各部门需要协同合作，迅速处置事故，最大限度保护人员的生命安全。

这些联勤联动工作方案的目的都是为了在紧急情况下快速、高效地展开合作，共同处理各类突发事件，以最大限度地提高应急响应的效果和整体疏散和救援的效果。

在联勤联动工作方案中，各部门的紧密合作和协调配合是至关重要的。

在紧急情况中，各部门需要迅速响应和行动，以确保人员的生命安全和减少财产损失。

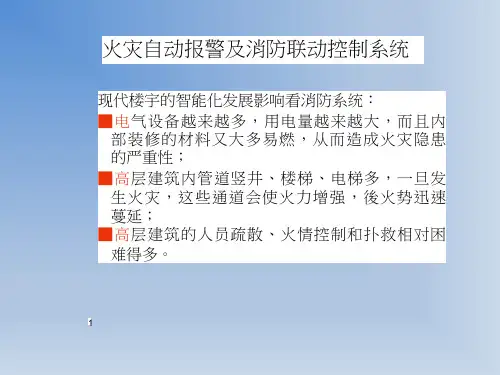

7.3 火灾自动报警及消防联动系统火灾自动报警及消防联动系统就是指在建筑物内或高层建筑中建立的自动监控、自动灭火系统。

它是现代消防系统中的一个重要组成部分，是现代电子技术、自动控制技术与计算机技术在消防中应用的产物。

火灾自动报警及消防联动系统用以监视建筑物现场的火情，当存在火患开始冒烟而还未明火之前，或者是已经起火但还未成灾之前发出火情信号（声、光报警等），实现了火灾的早期报警，有利于迅速有效地组织灭火及安全疏散，将火灾可能引起的损失降低到最低限度。

火灾自动报警系统在报警的同时，一旦火情得到确认还具有“联动”功能，即通过系统中的控制装置，启动消防灭火设备和防排烟设备，按照预定的要求动作，密切配合，有条不紊地投入到灭火工作中去。

实践表明，在建筑物尤其是高层建筑物中安装有火灾自动报警及消防联动系统并加以妥善管理的，该系统在消防中都发挥了积极的作用。

因此，火灾自动报警系统已成为现代建筑中不可缺少的组成部分，并越来越受到人们的重视。

7.3.1 火灾自动报警及消防联动系统的工作流程及原理在建筑物现场发生火灾的初期阶段，现场采集到的温度、烟、光等信息使火灾探测器首先发出报警信号给各所在区域的火灾报警控制装置，再传至消防控制中心的系统主机(当系统是不设区域自动报警控制器时，将直接发信号给系统主机)；或当人员发现后，用手动火灾报警按钮、消防专用电话报警给系统主机。

系统主机收到报警信号后，首先迅速进行火情确认，即将火灾探测器提供的现场信号送到系统主机给定端——火灾报警控制器，火灾报警控制器将上述信息与现场正常状态(无火灾)时的烟雾浓度、温度(或温度上升速率)及火光照度等参数的规定(标定)值即系统给定值作比较、分析、判断，只有确认是火灾时，火灾报警控制器才发出系统控制信号：①启动火灾警报装置的信号：如及时开启着火层及上下关联层的疏散警铃、广播通知人员尽快疏散；②启动减灾设备的信号：如打开着火层及上下关联层电梯前室、楼梯前室的正压送风机及走道内的排烟系统。

消防报警及联动控制系统的功能、结构
消防报警及联动控制系统是一种用于监测和控制火灾情况的系统，它主要包括以下功能和结构：
功能：
1. 火灾监测：通过传感器和探测器监测火灾的存在，如烟雾、气体、温度等指标。

2. 报警通知：一旦系统检测到火灾，它会立即发出声音和光线等警报信号，通知人们火灾的发生。

3. 联动控制：系统可以通过自动或手动方式触发联动控制，如关闭电源、启动喷淋系统、开启通风设备等，以减轻火势的发展。

4. 火灾定位：系统可以通过探测器的信息确定火灾的位置，以便迅速采取相应的措施。

5. 信息传输：系统可以将火灾信息通过电话、短信、网络等方式传输给相关部门或人员，以便及时响应。

结构：
1. 控制中心：系统的核心部分，负责监控和控制火灾情况，接收和处理各种传感器的信号。

2. 传感器和探测器：用于监测火灾的存在，如烟雾传感器、温度传感器、气体探测器等。

3. 报警器：根据控制中心的指令，发出声音和光线等警报信号，提醒人们火灾的发生。

4. 联动设备：根据控制中心的指令，自动或手动触发联动控制设备，如电源开关、喷淋系统、通风设备等。

5. 信息传输设备：负责将火灾信息传输给相关部门或人员，如电话、短信、网络等。

消防报警及联动控制系统通过监测和控制火灾情况，及时报警并采取相应措施，以保障人员生命安全和减少火灾的损失。

火灾自动报警及消防联动控制系统随着建筑产业的发展，高层和超高层建筑投入使用，同时人们对智能化建筑提出了更高的要求。

针对智能建筑而言，火灾自动报警系统和联动控制系统是其中重要的部分。

近年来建筑部门加强了对消防工作的重视，在建筑设计和施工中，消防自动化系统设计也成为重点。

本文对此进行了分析。

标签：火灾自动报警系统；消防联动控制系统；系统构成一、火灾自动报警系统1.1火灾探测器的设置大楼地下汽车库的火灾探测器选择感温探测器，其他场所选择智能型光电感烟探测器。

封闭的楼梯间单独划分一个探测区域，并每隔3层设置一个智能型光电感烟探测器。

消防电梯与防烟楼梯间合用的前室分别单独划分探测区域。

由于前室与电梯竖井、疏散楼梯间及走道相通，是人员疏散和消防扑救的必经之地，且火灾时烟气容易聚集，故在电梯前室设置智能型光电感烟探测器。

备用柴油发电机房采用气体灭火装置配套的感烟、感温探测器及气体灭火控制盘。

气体灭火控制系统的报警、放气、故障等信号要反馈给大厦的火灾自动报警系统。

1.2手动火灾报警按钮与消火栓按钮的设置手动报警按钮选用智能型报警按钮（带地址编码），含电话插孔。

手动报警按钮主要设置在电梯前室、楼梯前室及公共走廊等部位。

设置的手动报警按钮要保证“从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30m”的规范要求。

消火栓按钮既能向消防控制中心报警，同时能直接启动消防水泵。

消防水泵启动后点亮消火栓启动指示灯。

每个消火栓箱处设置一个消火栓按钮。

1.3火灾应急广播扬声器的设置在合用的电梯前室和公共走廊、大会议室、地下汽车库、大厅等部位设置火灾应急广播扬声器，并遵守规范“从一个防火分区内的任何部位到最近的一个扬声器的距离不大于25m”及“走道内最后一个扬声器至走道末端的距离不应大于12.5m”的规定，设置火灾应急广播扬声器，以利于火灾应急播放疏散指令。

1.4火灾警报装置的设置在每个手动报警按钮处设置火灾警报装置，在柴油发电机房门口、消防控制中心设置火灾声光报警装置，由消防联动控制器发出联动控制信号控制。

火灾报警及消防联动控制系统使用说明火灾报警及消防联动控制系统是一种用于检测火灾并进行报警，同时触发与火灾相关的联动控制设备的系统。

该系统由火灾探测器、声光报警器、消防喷淋系统、疏散指示灯等组成，能够及时发现火灾并采取相应的措施，保障人员的生命安全和财产。

下面是火灾报警及消防联动控制系统的使用说明。

一、系统组成1.火灾探测器：用于检测火焰、烟雾等火灾现象，将信号发送给控制器。

2.控制器：接收火灾探测器发送的信号，进行处理，并触发报警及消防联动控制设备。

3.报警器：在探测到火灾后，发出声音和闪光信号，提醒人员进行疏散。

4.消防喷淋系统：在探测到火灾后，自动启动并喷射水雾或灭火剂进行灭火。

5.疏散指示灯：在火灾发生后，指示灯会自动亮起，指示人员疏散的方向。

二、系统使用步骤1.安装系统：将火灾探测器、报警器、消防喷淋系统和疏散指示灯等设备按照说明书进行正确安装。

注意安装位置的选择，避免阻挡探测器的触发条件。

2.连接系统：将各个设备通过电缆进行连接，确保信号的传递畅通。

3.启动系统：接通电源，开启火灾报警及消防联动控制系统，确保设备正常工作，可以进行自检功能。

4.监控火灾：当火灾发生时，火灾探测器会检测到相应的信号，并发送给控制器。

5.触发报警：控制器接收到火灾信号后，会触发报警器，发出声音和闪光信号，提醒人员注意火灾，并进行及时疏散。

6.启动消防喷淋系统：授权人员可以手动启动消防喷淋系统，也可以设置自动启动，在火灾发生后系统会自动触发喷淋装置进行灭火。

7.疏散指示：火灾报警及消防联动控制系统会自动点亮疏散指示灯，指示人员逃生的方向。

8.关闭报警：在火灾得到控制或救援人员到达后，可以通过系统控制器手动关闭报警器和消防喷淋系统。

三、注意事项1.定期维护：定期检查系统的设备是否正常工作，例如更换疏散指示灯的电池、清洁探测器灵敏元件等。

2.避免误触发：安装火灾探测器时，应避免因烟雾、灰尘等导致误触发，定期清理探测器表面，确保其正常工作。
