汽轮发电机碳刷及滑环磨损的解决方法(正式)

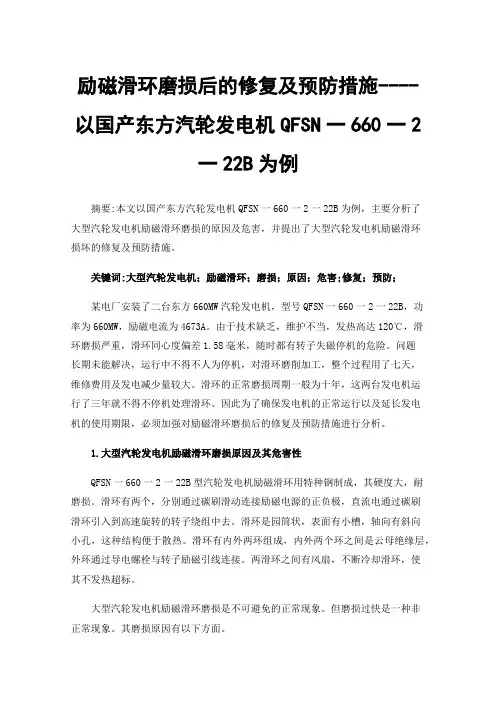

励磁滑环磨损后的修复及预防措施----以国产东方汽轮发电机QFSN一660一2一22B为例摘要:本文以国产东方汽轮发电机QFSN一660一2一22B为例，主要分析了大型汽轮发电机励磁滑环磨损的原因及危害，并提出了大型汽轮发电机励磁滑环损坏的修复及预防措施。

关键词:大型汽轮发电机；励磁滑环；磨损；原因；危害;修复；预防；某电厂安装了二台东方660MW汽轮发电机，型号QFSN一660一2一22B，功率为660MW，励磁电流为4673A。

由于技术缺乏，维护不当，发热高达120℃，滑环磨损严重，滑环同心度偏差1.58毫米，随时都有转子失磁停机的危险。

问题长期未能解决，运行中不得不人为停机，对滑环磨削加工，整个过程用了七天，维修费用及发电减少量较大。

滑环的正常磨损周期一般为十年，这两台发电机运行了三年就不得不停机处理滑环。

因此为了确保发电机的正常运行以及延长发电机的使用期限，必须加强对励磁滑环磨损后的修复及预防措施进行分析。

1.大型汽轮发电机励磁滑环磨损原因及其危害性QFSN一660一2一22B型汽轮发电机励磁滑环用特种钢制成，其硬度大，耐磨损。

滑环有两个，分别通过碳刷滑动连接励磁电源的正负极，直流电通过碳刷滑环引入到高速旋转的转子绕组中去。

滑环是园筒状，表面有小槽，轴向有斜向小孔，这种结构便于散热。

滑环有内外两环组成，内外两个环之间是云母绝缘层，外环通过导电螺栓与转子励磁引线连接。

两滑环之间有风扇，不断冷却滑环，使其不发热超标。

大型汽轮发电机励磁滑环磨损是不可避免的正常现象。

但磨损过快是一种非正常现象。

其磨损原因有以下方面。

1.1纯机械磨损。

大型汽轮发电机的励磁碳刷装在刷握内，通过恒压卷式弹簧压紧滑环。

滑环表面有散热沟槽，沟槽的存在使碳刷与滑环相互嵌入，运转时相互摩擦形成磨损。

现在常用的是摩根石墨碳刷NCC634，导电性及润滑性很好，与滑环摩擦形成光滑的镜面，相互磨损都很小。

但如果碳刷质量不好，碳刷内有硬质颗粒或其它粗糙颗粒，会对滑环形成划痕，加快碳刷与滑环的磨损。

汽轮发电机碳刷及滑环磨损的解决方法范本对于汽轮发电机碳刷及滑环的磨损问题，以下是一些解决方法的范本，希望对您有所帮助。

一、碳刷磨损问题的解决方法：1. 定期检查和更换：定期对碳刷进行检查，一旦发现碳刷磨损较大或已经触底，应及时更换新的碳刷。

此外，还要注意检查碳刷的接触面，如果出现明显的氧化或损坏，也应及时更换。

2. 增加碳刷的质量：选购质量较好的碳刷，确保材质、尺寸和制造工艺都符合要求。

需要注意的是，不同的发电机可能需要不同规格的碳刷，因此选择时要参考制造商的规定。

3. 合理设定碳刷的接触压力：调整碳刷的接触压力，在允许的范围内增加合适的压力，可以减小磨损。

然而，接触压力过大也会加速碳刷的磨损，因此要根据具体情况进行合理调整。

4. 清洁碳刷及碳刷槽：定期清洁碳刷及其槽，防止灰尘和污垢的积聚，影响电刷的正常运行。

清洁时要注意使用适当的工具和方法，避免对碳刷造成二次损伤。

5. 检查发电机的维护条件：检查发电机的维护条件是否良好，特别是发电机的冷却系统和通风系统。

确保发电机的运行温度和湿度在合适的范围内，可以减少碳刷的磨损。

二、滑环磨损问题的解决方法：1. 定期检查和更换：对滑环进行定期检查，一旦发现滑环表面磨损较大，应及时更换新的滑环。

此外，还要注意检查滑环的连接和固定部位，确保其正常工作。

2. 提高滑环的材质和硬度：根据具体应用环境和要求，选择合适的滑环材质和硬度。

高硬度的滑环能够更好地抵抗磨损和摩擦，延长使用寿命。

3. 使用润滑剂：在需要的情况下，可以使用适当的润滑剂来减少滑环的摩擦和磨损。

然而，要注意选用合适的润滑剂，避免对滑环和其他部件造成腐蚀或损坏。

4. 设计合理的密封系统：合理设计滑环密封系统，确保滑环与外界环境隔离，并且能够有效防止灰尘和污垢的进入。

这样可以减小滑环的磨损，并延长滑环的使用寿命。

5. 清洗滑环及相关部件：定期清洗滑环及其相关部件，去除灰尘和污垢，保持滑环的表面光滑和清洁。

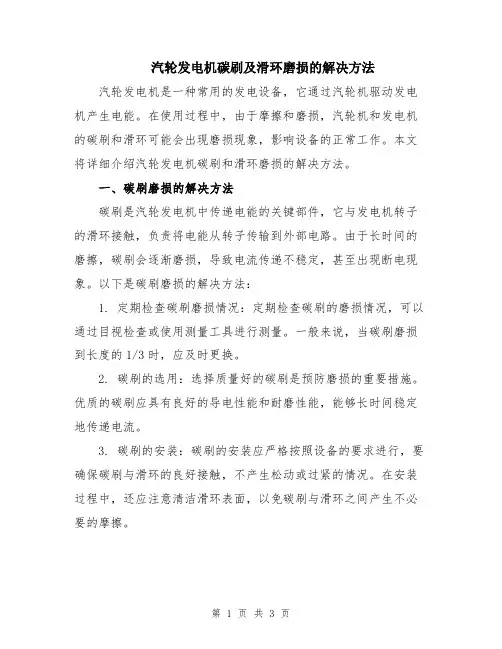

汽轮发电机碳刷及滑环磨损的解决方法汽轮发电机是一种常用的发电设备，它通过汽轮机驱动发电机产生电能。

在使用过程中，由于摩擦和磨损，汽轮机和发电机的碳刷和滑环可能会出现磨损现象，影响设备的正常工作。

本文将详细介绍汽轮发电机碳刷和滑环磨损的解决方法。

一、碳刷磨损的解决方法碳刷是汽轮发电机中传递电能的关键部件，它与发电机转子的滑环接触，负责将电能从转子传输到外部电路。

由于长时间的磨擦，碳刷会逐渐磨损，导致电流传递不稳定，甚至出现断电现象。

以下是碳刷磨损的解决方法：1. 定期检查碳刷磨损情况：定期检查碳刷的磨损情况，可以通过目视检查或使用测量工具进行测量。

一般来说，当碳刷磨损到长度的1/3时，应及时更换。

2. 碳刷的选用：选择质量好的碳刷是预防磨损的重要措施。

优质的碳刷应具有良好的导电性能和耐磨性能，能够长时间稳定地传递电流。

3. 碳刷的安装：碳刷的安装应严格按照设备的要求进行，要确保碳刷与滑环的良好接触，不产生松动或过紧的情况。

在安装过程中，还应注意清洁滑环表面，以免碳刷与滑环之间产生不必要的摩擦。

4. 碳刷的润滑：适当的润滑可以减小碳刷与滑环之间的摩擦，延长碳刷的使用寿命。

在润滑方面，可以选择使用导电润滑剂，确保润滑剂不会对电能传输产生影响。

5. 规范操作：规范操作是防止碳刷磨损的重要措施。

操作人员应根据设备的要求进行操作，并避免产生过大的电流、振动或温度变化等情况，以减小碳刷的磨损程度。

二、滑环磨损的解决方法滑环是汽轮发电机中的另一个重要部件，它与碳刷相对应，负责接收碳刷传递的电能。

由于长时间的磨擦，滑环也会逐渐磨损，导致电流传递不稳定，甚至出现断电现象。

以下是滑环磨损的解决方法：1. 定期检查滑环磨损情况：定期检查滑环的磨损情况，可以通过目视检查或使用测量工具进行测量。

一般来说，当滑环磨损到一定程度时，应及时更换。

2. 滑环的润滑：适当的润滑可以减小滑环与碳刷之间的摩擦，延长滑环的使用寿命。

在润滑方面，可以选择使用导电润滑剂，确保润滑剂不会对电能传输产生影响。

发电机碳刷及滑环温度高原因分析及解决措施发电机的碳刷和滑环温度高可能由多种原因造成，下面将针对这个问题进行分析，并提出相应的解决措施。

首先，碳刷和滑环温度过高的原因主要有以下几点：1.拖动力过大：如果电机受阻或负载过重，会导致电机产生过大的拖动力，进而导致摩擦和热量的增加。

解决措施：调整电机的负载和阻力，确保在额定负载范围内正常运行。

2.碳刷磨损：长时间使用会导致碳刷的磨损，磨损的碳刷表面不光滑，导致与滑环之间的接触产生较大的摩擦，进而导致温度升高。

解决措施：定期更换碳刷，确保其与滑环之间有良好的接触。

在更换碳刷时，要确保新碳刷与滑环的配合度好，避免产生过大的摩擦。

3.碳刷材质不合适：碳刷的材质和质量对于降低温度起到重要的作用，如果选择的碳刷质量较差或者材质不合适，会导致摩擦和温度升高。

解决措施：选择质量合格的碳刷，并根据实际工作条件选择合适的碳刷材质。

一般来说，碳刷的硬度、密度、导电性能等都应与滑环相匹配。

4.滑环接触不良：如果滑环接触不良，会导致电流传递不畅，产生较大的电阻，进而产生过多的热量。

解决措施：定期清洁滑环和碳刷，确保其表面光洁、无油污和氧化层。

同时，检查滑环和碳刷之间的间隙，确保其正常接触。

在安装碳刷时，要确保其压力适中，既不过紧也不过松。

5.电机散热不良：如果电机的散热不良，无法将产生的热量及时散出，就会导致温度升高。

解决措施：确保电机周围的散热风扇或冷却器工作正常，保持良好的散热通道。

另外，可以在温度较高的地方增加散热片或散热风扇，提高散热效果。

在解决碳刷和滑环温度高的问题时，需要综合考虑以上因素，并从根本上解决问题。

通过正确选择材质和质量良好的碳刷、定期保养和清洁电机、调整负载和阻力、优化散热系统等措施，可以有效地降低碳刷和滑环的温度，确保发电机的正常运行。

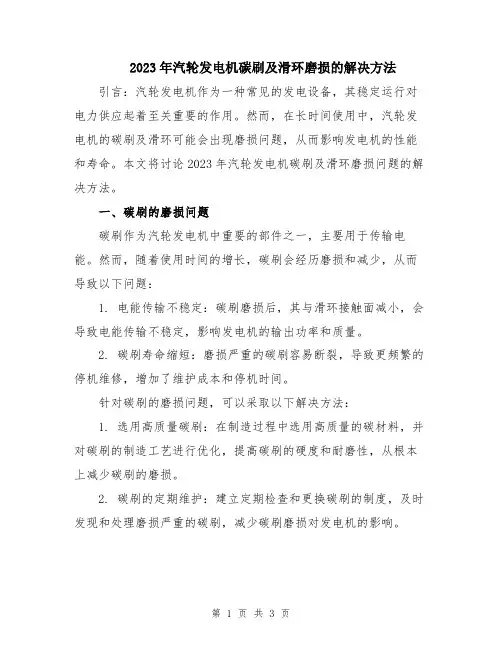

2023年汽轮发电机碳刷及滑环磨损的解决方法引言：汽轮发电机作为一种常见的发电设备，其稳定运行对电力供应起着至关重要的作用。

然而，在长时间使用中，汽轮发电机的碳刷及滑环可能会出现磨损问题，从而影响发电机的性能和寿命。

本文将讨论2023年汽轮发电机碳刷及滑环磨损问题的解决方法。

一、碳刷的磨损问题碳刷作为汽轮发电机中重要的部件之一，主要用于传输电能。

然而，随着使用时间的增长，碳刷会经历磨损和减少，从而导致以下问题：1. 电能传输不稳定：碳刷磨损后，其与滑环接触面减小，会导致电能传输不稳定，影响发电机的输出功率和质量。

2. 碳刷寿命缩短：磨损严重的碳刷容易断裂，导致更频繁的停机维修，增加了维护成本和停机时间。

针对碳刷的磨损问题，可以采取以下解决方法：1. 选用高质量碳刷：在制造过程中选用高质量的碳材料，并对碳刷的制造工艺进行优化，提高碳刷的硬度和耐磨性，从根本上减少碳刷的磨损。

2. 碳刷的定期维护：建立定期检查和更换碳刷的制度，及时发现和处理磨损严重的碳刷，减少碳刷磨损对发电机的影响。

3. 使用碳刷保护装置：在汽轮发电机中安装碳刷保护装置，能够监测碳刷的磨损情况，并通过自动调节碳刷位置来提高碳刷的使用寿命，减轻磨损程度。

二、滑环的磨损问题滑环作为汽轮发电机中的另一个重要部件，主要用于传输电能和信号。

然而，由于长时间的旋转摩擦和电弧烧蚀，滑环会出现磨损问题，导致以下影响：1. 电能传输不稳定：滑环的磨损会影响电能的传输稳定性，导致电能损失和发电机输出的功率不稳定。

2. 信号传输受阻：滑环磨损严重时，会影响到信号的传输，从而导致监测和控制系统的故障，影响发电机的正常运行。

针对滑环的磨损问题，可以采取以下解决方法：1. 选用高耐磨材料：在滑环的制造过程中，选用高耐磨材料，如陶瓷材料等，提高滑环的硬度和耐磨性，减少磨损。

2. 表面涂层处理：对滑环的表面进行涂层处理，增加表面的硬度和耐磨性，有效减少滑环的磨损。

汽轮发电机碳刷及滑环磨损的解决方法范文汽轮发电机碳刷及滑环磨损是汽轮发电机运行过程中常见的问题，对汽轮发电机的正常运行起着关键作用。

汽轮发电机碳刷和滑环的磨损会导致电流不稳定、发电效率下降、甚至无法正常发电。

因此，及时发现和解决碳刷和滑环的磨损问题对汽轮发电机的正常运行至关重要。

本文将重点介绍汽轮发电机中碳刷和滑环磨损的原因与解决方法。

一、碳刷磨损的原因及解决方法1. 原因：碳刷是汽轮发电机中的关键部件之一，起到导电、导热、润滑和保护滑环的作用。

碳刷磨损的主要原因有：（1）机械磨损：机械磨损是碳刷磨损的主要原因之一。

在汽轮发电机运行过程中，由于电流的通过，碳刷与滑环之间会产生一定的机械摩擦，长时间的摩擦会导致碳刷磨损。

（2）电火花磨损：在汽轮发电机运行过程中，碳刷与滑环之间会产生电火花，这些电火花会引起碳刷的燃烧和磨损。

（3）杂质颗粒磨损：汽轮发电机运行过程中，空气中的杂质和灰尘会进入到碳刷与滑环之间，长时间的摩擦会导致碳刷磨损。

2. 解决方法：根据汽轮发电机的运行情况和使用寿命，制定合理的更换计划，及时更换磨损的碳刷，确保汽轮发电机的正常运行。

（2）清洁保养：定期清洁碳刷和滑环，去除碳刷和滑环上的杂质和灰尘，保持其表面的光滑和干净，减少碳刷的磨损。

（3）适当润滑：在汽轮发电机运行过程中，适当给碳刷和滑环涂抹润滑油，减少碳刷与滑环之间的摩擦，延长碳刷的使用寿命。

二、滑环磨损的原因及解决方法1. 原因：滑环是汽轮发电机中的另一个重要部件，主要起到导电和传递电能的作用。

滑环磨损的主要原因有：（1）电火花磨损：在汽轮发电机运行过程中，滑环与碳刷之间会产生电火花，这些电火花会引起滑环的燃烧和磨损。

（2）机械磨损：滑环在汽轮发电机运行过程中会受到机械力的作用，长时间的机械力会导致滑环的磨损。

（3）杂质颗粒磨损：汽轮发电机运行过程中，空气中的杂质和灰尘会进入到滑环与碳刷之间，长时间的摩擦会导致滑环磨损。

2. 解决方法：根据汽轮发电机的运行情况和使用寿命，制定合理的更换计划，及时更换磨损的滑环，确保汽轮发电机的正常运行。

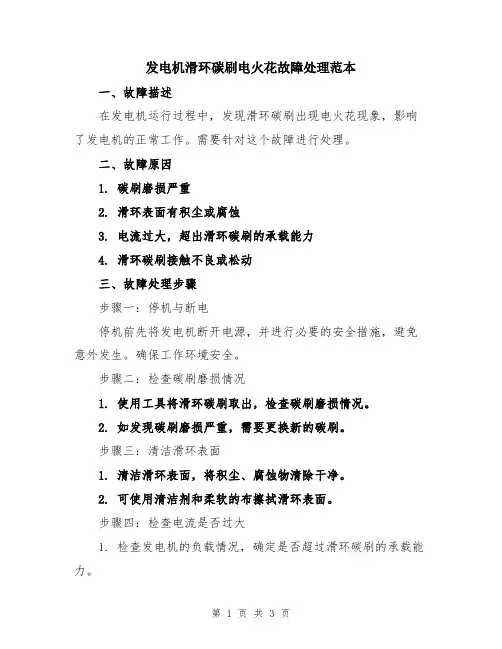

发电机滑环碳刷电火花故障处理发电机是一种重要的电力设备，用于将机械能转化为电能。

在发电机的运行过程中，滑环和碳刷是两个重要的组成部分。

然而，滑环和碳刷之间会产生火花，导致故障和损坏。

本文将介绍发电机滑环碳刷电火花故障的处理方法。

电火花是由于滑环和碳刷之间的电接触不好而产生的。

电火花不仅会损坏滑环和碳刷，还会影响发电机的正常运行。

常见的电火花故障原因有：滑环表面磨损导致接触不良、碳刷磨损和弹簧力不足、电刷触头松动等。

针对发电机滑环碳刷电火花故障，可以采取以下处理方法：1. 滑环的处理首先，需要检查滑环表面是否磨损严重。

如果磨损较大，建议更换新的滑环。

如果磨损不严重，可以使用砂纸或砂轮将滑环表面打磨光滑，以提高电接触效果。

此外，还应确保滑环的安装位置正确，确保与碳刷正常接触。

2. 碳刷的处理碳刷磨损是导致电火花故障的常见原因之一。

因此，定期检查碳刷的磨损情况非常重要。

如果碳刷磨损较严重，应及时更换新的碳刷。

此外，还应检查碳刷的弹簧力是否足够，如果不足，可以适当调整碳刷的位置或更换弹簧。

3. 电刷触头的处理电刷触头松动是导致电火花故障的常见原因之一。

因此，在检查滑环和碳刷之前，还应该检查电刷触头的紧固情况。

如果发现电刷触头松动，应及时用扳手等工具将其紧固。

此外，还应检查电刷触头是否有磨损或损坏，如果有，应及时更换。

除了以上处理方法，还可以采取以下措施预防发电机滑环碳刷电火花故障的发生：1. 定期检查和维护发电机的滑环和碳刷，及时发现和处理磨损、松动等问题。

2. 确保发电机的工作环境干燥、无灰尘和腐蚀性气体，以减少滑环和碳刷的磨损。

3. 定期检查电刷触头的紧固情况，确保电刷触头的质量和连接可靠。

4. 在发电机停机后，及时清理滑环和碳刷上的灰尘和杂物，保持其清洁。

通过以上的处理方法和预防措施，可以有效地处理和预防发电机滑环碳刷电火花故障的发生，延长发电机的使用寿命，保证发电机的正常运行。

发电机滑环故障检查及碳刷更换注意事项
1.外观检查：检查滑环的外观是否有裂纹、磨损或变形等情况。

如果有明显损坏，应及时更换滑环。

2.磨损检查：使用测微器等工具，测量滑环的磨损程度。

如果磨损超过允许范围，应更换滑环。

3.清洁检查：清洁滑环表面的灰尘和油污。

使用无水酒精或特殊清洁剂擦拭滑环表面，确保电流和信号的传递畅通。

4.润滑检查：检查滑环是否有足够的润滑油。

如果需要，可以添加适量的润滑油，以减少滑环磨损和摩擦。

碳刷更换注意事项：
1.断电操作：更换碳刷之前，务必先将发电机断开电源，避免触电危险。

同时，要等待发电机完全停止运转，确保安全。

2.确定位置：在更换碳刷之前，要确定碳刷的位置和方向。

通常，碳刷会有标记，应该正确对准碳刷槽，并保证方向正确。

3.清洁槽口：更换碳刷之前，应先将碳刷槽口内的灰尘和油污清除干净，以确保碳刷能够正常接触到滑环表面。

4.碳刷的选择：选择合适的碳刷进行更换。

不同规格的发电机可能需要不同类型和尺寸的碳刷。

在购买碳刷时，要选择与原有碳刷相同规格的产品。

5.安装调整：将新的碳刷插入碳刷槽中，确保与滑环表面保持适当的接触。

可以通过调整碳刷弹簧的紧度来控制接触力。

接触力过大或过小都会影响发电机的性能，因此要进行适当的调整。

总结：。

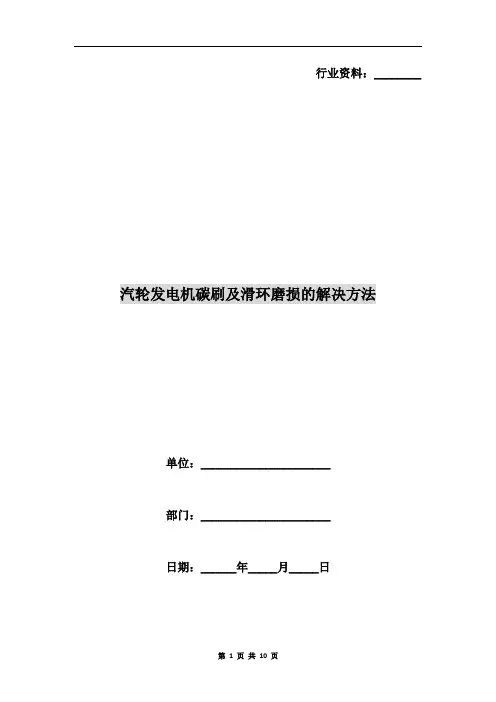

行业资料：________ 汽轮发电机碳刷及滑环磨损的解决方法单位：______________________部门：______________________日期：______年_____月_____日第1 页共10 页汽轮发电机碳刷及滑环磨损的解决方法蒙阴县鑫源热电有限公司＃1机组为15MW汽轮发电机组，机组于xx年5月份投入运行，发电机定子额定电流为1031A；空载电流为259A；每个环有四个碳刷，碳刷的尺寸是60mm×32mm×25mm；励磁系统为自励半导体励磁系统；电源取自发电机本身，在发电机出口处接一台励磁变压器，经过半导体整流，经碳刷、滑环接入发电机转子，供给发电机励磁。

1运行状况机组于xx年5月份投入运行以来，一直存在以下问题。

碳刷磨损十分严重，截止xx年2月份，汽机侧碳刷更换了12块，发电机东侧的碳刷自运行以来没有更换过一块，而有一个位置的碳刷多次更换，磨损特别快。

每个碳刷承担的电流有较大的偏差，小的0.5A，大的有20A。

电刷表面有划痕，电刷有磨偏现象。

运行过程中，碳刷及滑环的粉尘较多。

滑环因碳刷长期冒火已在表面形成烧伤条纹。

刷辫长期过热变色，有段时间温度达80～90℃。

2问题分析发电机碳刷和滑环间工作面的磨损有两种：一是纯机械磨损；二是在电流作用下的电气磨损和机械磨损。

2.1纯机械磨损碳刷和滑环表面相接触，由于弹簧压力作用和材料弹性变形的缘故，使直接接触部分互相嵌入。

当相对滑动时，因摩擦作用而形成磨损。

第 2 页共 10 页如果碳刷颗粒细软，则碳粉易被沾在滑环表面，使滑环成为具有亮滑的石磨镜面，碳刷的磨面也很光滑，两者的机械磨损都较小。

但如果碳刷颗粒粗硬，或含有如金刚砂之类的硬质颗粒，则必然会使机械磨损大大增加。

同时由于碳刷中含有少量的碳化铁、碳化硅即金刚沙灰粉，以提高电刷的耐磨性能，但也会使集电环表面拉成沟槽，一旦形成沟槽对发电机的危害极大。

碳刷是非金属导电材料，电阻系数大，是铜的400倍。

密级：工厂秘密目录一、滑环问题 (1)1 运行正常的滑环 (1)2 运行不正常的滑环 (2)二碳刷问题 (3)1 碳刷灼伤 (3)2 碳刷接触面积不够 (3)三碳刷的更换 (4)1 相碳刷更换 (4)附件1：典型碳刷表面 (9)附件1：发电机碳刷型号列表 (11)一、滑环问题1 运行正常的滑环运行正常的发电机滑环表面，滑道上有均匀的或深或浅的棕褐色的一层氧化膜，不仅保护了滑环的表面，同时亦保证了导电性。

如下图所示：或许某些滑道的表面颜色看起来有一些较浅色的痕迹，只要均匀，亦是正常的。

如下图所示：2 运行不正常的滑环对于如下图所示的，滑道班驳、痕迹严重不均匀、有电灼伤的痕迹（摸起来有突起或凹点）的滑环表面，则是不合格的，必须要处理，否则会导致：● 相滑道——不同相间产生电弧短路，烧坏滑环；变频器励磁接触器拉弧烧坏或烧断励磁回路500A 保险；变频器同步困难，无法并网；引发发电机振动或加剧轴系振动，导致因振动而停机。

● 接地碳刷滑道——变频器直流母线电压高，报故障；发电机轴承因电灼伤而损坏，需要更换发电机。

处理方法：● 按下紧急停机按钮（刹车200，以确保风机彻底停机）；● 取出碳刷；● 将200#以上金相砂纸裁剪成与比碳刷尺寸稍大的尺寸；● 将砂纸装在滑道表面，用碳刷压住（需安装好弹性卡子）；如果是相滑道需要打磨，必须三相同时进行，所有滑道必须同时打磨；● 启动风机，维持低速旋转（通过修改额定转速实现），如转速稳定在600rpm ，打磨3分钟左右；停机后检查滑道表面是否将原氧化层全部打磨干净，同时滑环表面露出金属亮色、表面光滑，否则，需要重复打磨，直至合格。

处理方法如右图所示：注意：通常运行不正常的滑环，必然伴随碳刷问题，因此，必须接下来检查所有碳刷。

二碳刷问题注意：更换碳刷时，必须使用发电机滑环配套的碳刷，即不同的滑环必须使用规定厂家、规定材料及尺寸的碳刷！否则会因碳刷厂家不同而导致的材料差异导致的膨胀系数不同、硬度不同而导致滑环及刷架烧毁，已经发生过两起以上的该故障；尺寸不同会因导电面积差异而无法满足通流要求，或因长度不一而使压紧力有差异，同样无法满足通流要求。
