关于功放测试的概念

功率放⼤器测试基本常识功率放⼤器测试基本常识⼀、功率放⼤器常⽤测量的仪器：1.⾳频信号发⽣器，2.毫伏表，3.⽰波器，4.失真仪，5.负载，6.信号扫频仪，7.万能表,8.⾼压测试仪，9.电阻测试仪。

⼆、测量仪器连接⽅式：三、测试项⽬：1.AC 电压测试：单位：V （交流电压）根据出货地点不同⽽设定的电压：117±5 V 、220±5 V 。

⽼化实验时必须提升原电压的10％作为测试电压。

2.DC 电压测试：单位：V （直流电压）根据各机器要求不同⽽设定的电压，如±10V 。

3.ID 测试：单位：mvID 为功率放⼤器的静态电流之简称。

测试时⽤万⽤表200MV 挡，测⽔泥电阻的两端（发射极对地），标准值为 5MV 或按⼯程要求。

～～～～－－4.灵敏度测试：(信号强度) 单位：mv输出额定电压时所须的信号强度：(专业机型)卡侬座700—800 mv，莲花座400—500 mv或按⼯程要求。

5.分离度、串⾳测试：单位：dB输出额定电压时，两通道间的分离幅度，从⼀通道满功率输出测另⼀通道的dB数。

标准值60dB。

或按⼯程要求。

6.频响测试：(频率响应) 单位：dB输出额定电压时，调⼩本通道VR，使输出衰减10dB,（或20 dB按要求）的电压为“0”dB，调节信号频率⾄低频和⾼频（20Hz----20KHz测试），并使信号源幅度不变（输⼊信号和原来⼀样），此时的输出与“0”dB相⽐较，变化在⼀定范围内±3 dB。

7.信噪⽐(S\N) 测试：单位：dB或mv输出额定电压时，去掉信号后的电压，噪⾳和满功率信号的⽐值，90dB以上、3mv以下或按⼯程要求。

8.额定功率测试：单位：W2信号强度和阻抗⼀定时的电压。

功率（P）＝电压（U）/阻抗（R）最⼤不失真的条件下。

9.失真度测试：单位：％1KHz信号，输出额定电压时的失真度。

0.5％以下或按⼯程要求。

10.动态失真测试：单位：％输出额定电压时，先关本通道VR⾄最⼩，信号源按要求提升25或30dB,再调⼤本通道VR，输出10V（例），或按⼯程要求的电压值，波形不切波，看失真。

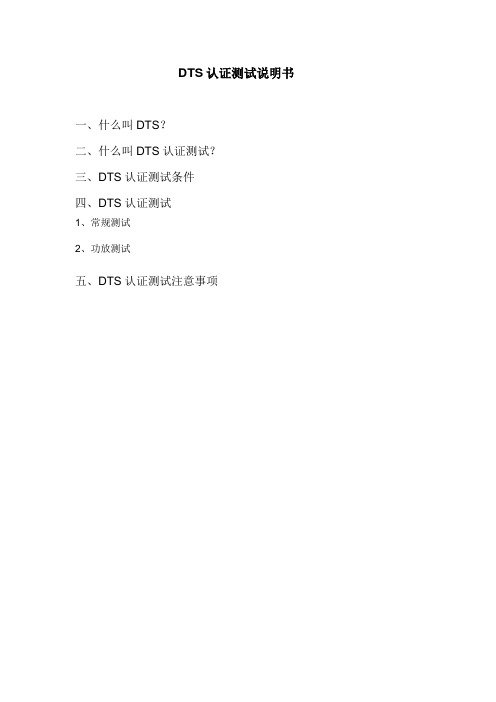

DTS认证测试说明书一、什么叫DTS？二、什么叫DTS认证测试？三、DTS认证测试条件四、DTS认证测试1、常规测试2、功放测试五、DTS认证测试注意事项一什么叫DTS？DTS是“Digital Theatre System”的缩写，是“数字化影院系统”的意思。

是一种音频格式，从技术上讲，把音效数据存储到另外的CD-ROM中，使其与影像数据同步。

这样不但空间得到增加，而且数据流量也可以相对变大，更可以将存储音效数据的CD更换，来播放不同的语言版本。

二什么叫DTS认证测试？所谓的DTS认证测试，其实就是关注文件的DTS音轨播放是否正常，在该音轨下，播放是否流畅，是否有打顿、无声等异常，主要关注Audio部分。

三DTS认证测试条件1、平台按照要求，DTS测试平台是基于M3-MBX2、版本升级测试该项目的QA提供的一版较为稳定的固件，为方便起见，测试时只提供配置文件来替换升级包内的对应文件，只在最后阶段提供完整的升级包3、DTS认证配置文件测试时不提供升级包，只提供配置文件，需要手动替换，下面会说明如何替换文件配置文件：audiodsp_codec_dca.binLibamplayerjni.soLibdtsenc.so这些文件是用来确保在DTS音频可以正常播放4、测试所需其他工具TV一台大口HDMI线、鼠标移动硬盘（测试文件）等功放设备四DTS认证测试1、常规测试1.1配置文件的替换软件工程师会提供相应的配置文件：audiodsp_codec_dca.bin、Libamplayerjni.so、Libdtsenc.so，将这三个文件拷贝到Sdcard内插入平台，将M3板子接串口，打开串口工具，将bin文件拷贝到/system/etc/firware/ 下，将.so文件拷贝到/system/lib/下，例如：cp audiodsp_codec_dca.bin /system/etc/firware/ cp xxx.so /system/lib/ ，为了保险起见，替换后可以reboot系统！替换完成后，为了确定是否替换成功，有两种方法可以确定：1、cd命令进入替换后的文件目录下，然后再输入ls -la命令，就可以查看替换文件的时间。

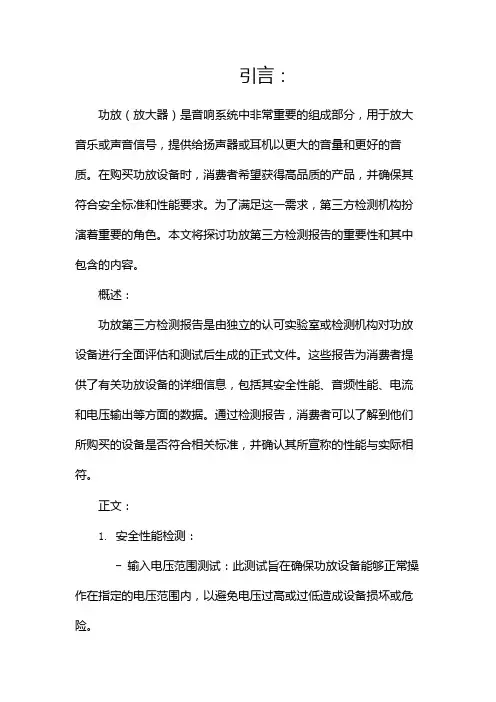

引言：功放（放大器）是音响系统中非常重要的组成部分，用于放大音乐或声音信号，提供给扬声器或耳机以更大的音量和更好的音质。

在购买功放设备时，消费者希望获得高品质的产品，并确保其符合安全标准和性能要求。

为了满足这一需求，第三方检测机构扮演着重要的角色。

本文将探讨功放第三方检测报告的重要性和其中包含的内容。

概述：功放第三方检测报告是由独立的认可实验室或检测机构对功放设备进行全面评估和测试后生成的正式文件。

这些报告为消费者提供了有关功放设备的详细信息，包括其安全性能、音频性能、电流和电压输出等方面的数据。

通过检测报告，消费者可以了解到他们所购买的设备是否符合相关标准，并确认其所宣称的性能与实际相符。

正文：1. 安全性能检测：- 输入电压范围测试：此测试旨在确保功放设备能够正常操作在指定的电压范围内，以避免电压过高或过低造成设备损坏或危险。

- 过载保护测试：功放设备应具备过载保护功能，当接收到过高的信号输入时能自动断开，以保护设备和扬声器免受损坏。

- 温度测试：测试功放设备在长时间高负载情况下的散热性能，确保设备在工作过程中不会过热，减少火灾或其他危险。

- 短路保护测试：测试功放设备在出现短路情况时能自动断开以避免电流过大造成火灾或其他电器损坏。

- 地线连接测试：测试功放设备的地线连接，以确保设备接地良好，减少电击风险。

2. 音频性能测试：- 频率响应测试：测试功放设备在不同频率下的性能表现，确保在整个频谱范围内均匀放大音频信号。

- 噪音和失真测试：测试功放设备在不同音量和信号输入情况下的噪音和失真水平，以确保音质清晰，无明显失真。

- 功率输出测试：测试功放设备在给定负载下的输出功率，以确保设备能够提供宣称的功率输出。

- 动态范围测试：测试功放设备在处理高强度和低强度音频时的性能表现，以确保设备在不同音量区间下均具备良好的动态范围。

3. 电流和电压输出测试：- 输出电流测试：测试功放设备在正常工作过程中的电流输出情况，以确保设备能够提供足够的电流驱动扬声器。

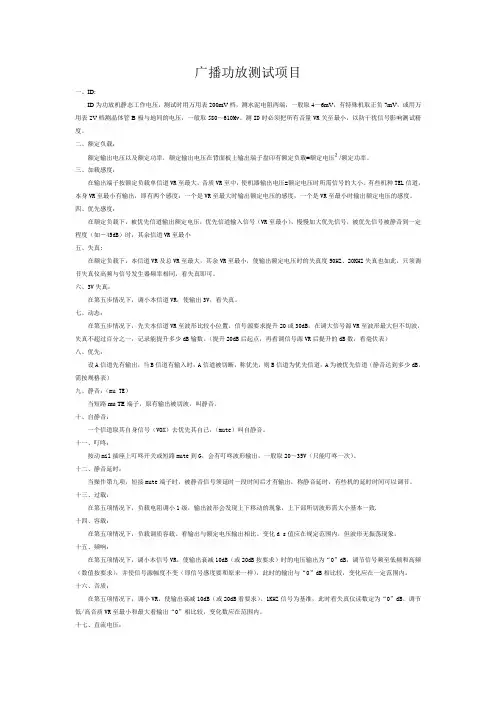

广播功放测试项目一、ID:ID为功放机静态工作电压，测试时用万用表200mV档，测水泥电阻两端，一般取4—6mV，有特殊机取正负7mV，或用万用表2V档测晶体管B极与地间的电压，一般取580～610Mv。

测ID时必须把所有音量VR关至最小，以防干扰信号影响测试精度。

二、额定负载：额定输出电压以及额定功率，额定输出电压在背面板上输出端子盘印有额定负载=额定电压²/额定功率。

三、加载感度：在输出端子按额定负载单信道VR至最大，音质VR至中，使机器输出电压=额定电压时所需信号的大小。

有些机种TEL信道，本身VR至最小有输出，即有两个感度：一个是VR至最大时输出额定电压的感度，一个是VR至最小时输出额定电压的感度。

四、优先感度：在额定负载下，被优先信道输出额定电压，优先信道输入信号（VR至最小），慢慢加大优先信号，被优先信号被静音到一定程度（如－45dB）时，其余信道VR至最小五、失真:在额定负载下，本信道VR及总VR至最大，其余VR至最小，使输出额定电压时的失真度50HZ、20KHZ失真也如此，只须调节失真仪高频与信号发生器频率相同，看失真即可。

六、3V失真：在第五步情况下，调小本信道VR，使输出3V，看失真。

七、动态：在第五步情况下，先关本信道VR至波形比较小位置，信号源要求提升20或30dB，在调大信号源VR至波形最大但不切波，失真不超过百分之一，记录能提升多少dB输数。

（提升20dB后起点，再看调信号源VR后提升的dB数，看毫伏表）八、优先：设A信道先有输出，当B信道有输入时，A信道被切断，称优先，则B信道为优先信道，A为被优先信道（静音达到多少dB，需按规格表）九、静音：（mu TE）当短路mu TE端子，原有输出被切波，叫静音。

十、自静音：一个信道取其自身信号（VOX）去优先其自己，（mute）叫自静音。

十一、叮咚：按动mil插座上叮咚开关或短路mute到G，会有叮咚波形输出，一般取20～35V（只能叮咚一次）。

1. 功放电路性能指标及测试方法功率放大器的性能指标很多，有输出功率、频率响应、失真度、信噪比、输出阻抗、阻尼系数等，其中以输出功率、效率、频率响应、输入灵敏度、信噪比等项目指标为主。

配备必要的仪器仪表主要有：音频信号发生器、音频毫伏表、示波器、失真度测量仪等。

（1）输出功率是指功放输送给负载的功率，以瓦（W ）为基本单位。

功放在放大倍数和负载一定的情况下，输出功率的大小由输入信号的大小决定，包括最大输出功率和额定输出功率两种。

额定输出功率：指在一定的谐波失真指标内，功放输出的最大功率。

应该注意，功放的负载和谐波失真指标不同，额定输出功率也随之不同。

通常规定的谐波失真指标有1%和10%。

由于输出功率的大小与输入信号有关，通常测量时给功放输入频率为1KHz 的正弦信号，测出等阻负载电阻上的电压有效值o U ，此时功放的输出功率o P 可表示为 ：2o o=LU P R （4-1-4） 式中L R 为等效负载的阻抗。

这样得到的输出功率，实际上为平均功率OAV P 。

当输入信号幅度逐渐增大时，功放开始过载，波形削顶，谐波失真加大。

谐波失真度为10%时的平均功率，称为额定输出功率，亦称最大有用功率或不失真功率。

最大输出功率：在上述情况下不考虑失真的大小，给功放输入足够大的信号，功放所能输出的最大功率称为最大输出功率。

额定输出功率和最大输出功率是我国早期功放产品说明书上常用的两种功率。

通常最大输出功率是额定功率的2倍。

2LUom Pom R （4-1-5） 其中，Uom 为放大器的最大输出电压有效值。

功放电路功率测量线路如图4-1-4所示，示波器用于监视波形失真之用，MV 表示音频毫伏表，L R 是负载电阻，O U 、I U 分别表示输出和输入信号电压。

图4-1-4 输出功率测试电路测量过程：由信号发生器输出一个0.755V(0DB)的1KHZ 正弦信号，送入功放的线路输入口；或由音频信号发生器输出一个0.35V(-67DB)的1KHZ 正弦信号，送入功放的话筒口，缓慢开大功放的相应音量旋钮，观察示波器的输出波形刚好不失真时，停止调节音量钮。

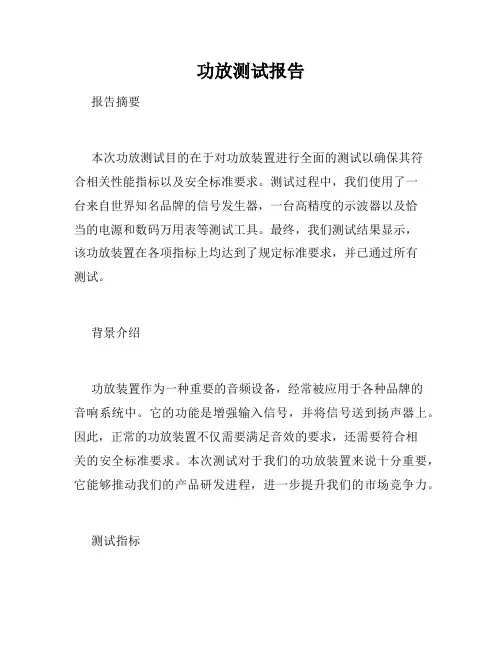

功放测试报告报告摘要本次功放测试目的在于对功放装置进行全面的测试以确保其符合相关性能指标以及安全标准要求。

测试过程中，我们使用了一台来自世界知名品牌的信号发生器，一台高精度的示波器以及恰当的电源和数码万用表等测试工具。

最终，我们测试结果显示，该功放装置在各项指标上均达到了规定标准要求，并已通过所有测试。

背景介绍功放装置作为一种重要的音频设备，经常被应用于各种品牌的音响系统中。

它的功能是增强输入信号，并将信号送到扬声器上。

因此，正常的功放装置不仅需要满足音效的要求，还需要符合相关的安全标准要求。

本次测试对于我们的功放装置来说十分重要，它能够推动我们的产品研发进程，进一步提升我们的市场竞争力。

测试指标为确保功放装置的可靠性与性能稳定性，我们选择了几个相关的指标进行测试，包括：1. 频率响应：频率响应测试用于测量信号处理能力，并评估功放装置在不同频率下的输出功率变化。

2. 电压增益：电压增益测试是为了测量功放装置的输入电压与输出电压比值。

3. 噪声测试：噪声测试用于评估功放装置本身在工作过程中产生的噪声与外部噪声干扰的抗干扰能力。

测试过程测试前，我们首先连接了信号发生器和功放装置，并设置了适当的参数来控制频率和幅度。

然后，我们将输入信号分别调整到0dB和满量程水平，检测输出的波形是否出现失真等异常情况。

针对每一项测试指标，我们都对功放装置进行了充分的测试，以确保其符合相关要求。

测试结果经过全面的测试，本次功放装置测试结果显示，所有测试量均达到了规定准确度和误差值的精度标准要求，并已通过所有测试。

在测试过程中未发现任何异常情况。

因此，我们非常自信地宣布，该功放装置符合相关性能指标和安全标准要求，能够正常地投入使用。

结论本次功放测试报告旨在通过全面测试，评估该功放装置在频率响应、电压增益、噪声等方面的性能。

我们的测试结果显示，该功放装置在以上各项指标均达到了规定标准要求，并已通过所有测试。

因此，我们相信，该功放装置能够给您带来更优质的音效体验并满足相关的安全标准要求。

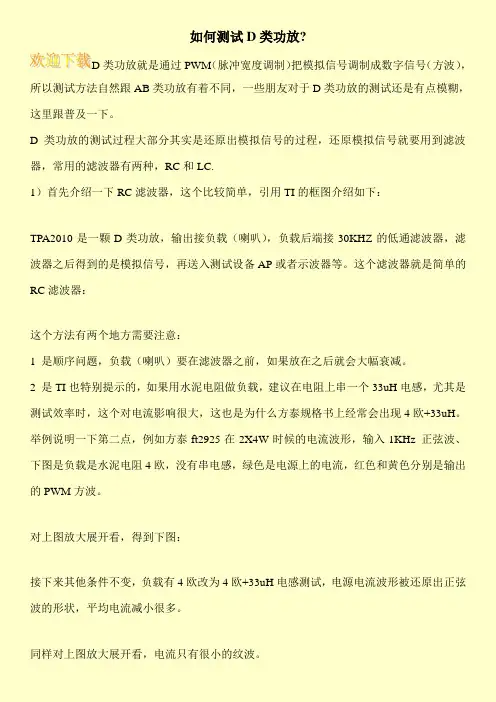

如何测试D类功放?D类功放就是通过PWM（脉冲宽度调制）把模拟信号调制成数字信号（方波），所以测试方法自然跟AB类功放有着不同，一些朋友对于D类功放的测试还是有点模糊，这里跟普及一下。

D类功放的测试过程大部分其实是还原出模拟信号的过程，还原模拟信号就要用到滤波器，常用的滤波器有两种，RC和LC.1）首先介绍一下RC滤波器，这个比较简单，引用TI的框图介绍如下：TPA2010是一颗D类功放，输出接负载（喇叭），负载后端接30KHZ的低通滤波器，滤波器之后得到的是模拟信号，再送入测试设备AP或者示波器等。

这个滤波器就是简单的RC滤波器：这个方法有两个地方需要注意：1 是顺序问题，负载（喇叭）要在滤波器之前，如果放在之后就会大幅衰减。

2 是TI也特别提示的，如果用水泥电阻做负载，建议在电阻上串一个33uH电感，尤其是测试效率时，这个对电流影响很大，这也是为什么方泰规格书上经常会出现4欧+33uH。

举例说明一下第二点，例如方泰ft2925在2X4W时候的电流波形，输入1KHz 正弦波、下图是负载是水泥电阻4欧，没有串电感，绿色是电源上的电流，红色和黄色分别是输出的PWM方波。

对上图放大展开看，得到下图：接下来其他条件不变，负载有4欧改为4欧+33uH电感测试，电源电流波形被还原出正弦波的形状，平均电流减小很多。

同样对上图放大展开看，电流只有很小的纹波。

2）关于负载的问题暂时聊到这里，回到滤波器的第二种形式LC滤波器。

LC滤波器也是常用的滤波器，特别是在10W以上的项目上，经常直接在PCB上加LC滤波器，这对EMI非常有帮助。

这个比RC滤波器要复杂，主要是LC的值要跟喇叭去匹配，不然会影响滤波器的Q值，也就会音响中高频的频响。

有兴趣的可以留言，留言数量多的话，我在单独开一个贴。

对于4欧负载来讲常用的LC值比如6.8uH+1uF，或者10uH+1uF 等等。

这种滤波器还有个缺点就是损耗，特别是单独做个LC滤波器，有线损，接触损耗，还有器件的电感内阻等原因。

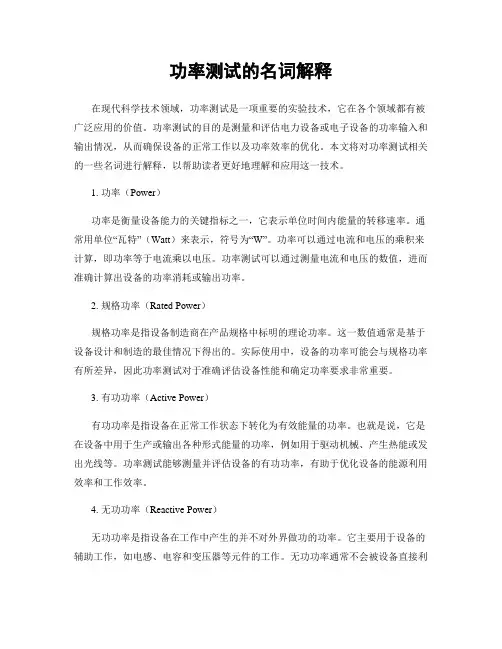

功率测试的名词解释在现代科学技术领域，功率测试是一项重要的实验技术，它在各个领域都有被广泛应用的价值。

功率测试的目的是测量和评估电力设备或电子设备的功率输入和输出情况，从而确保设备的正常工作以及功率效率的优化。

本文将对功率测试相关的一些名词进行解释，以帮助读者更好地理解和应用这一技术。

1. 功率（Power）功率是衡量设备能力的关键指标之一，它表示单位时间内能量的转移速率。

通常用单位“瓦特”（Watt）来表示，符号为“W”。

功率可以通过电流和电压的乘积来计算，即功率等于电流乘以电压。

功率测试可以通过测量电流和电压的数值，进而准确计算出设备的功率消耗或输出功率。

2. 规格功率（Rated Power）规格功率是指设备制造商在产品规格中标明的理论功率。

这一数值通常是基于设备设计和制造的最佳情况下得出的。

实际使用中，设备的功率可能会与规格功率有所差异，因此功率测试对于准确评估设备性能和确定功率要求非常重要。

3. 有功功率（Active Power）有功功率是指设备在正常工作状态下转化为有效能量的功率。

也就是说，它是在设备中用于生产或输出各种形式能量的功率，例如用于驱动机械、产生热能或发出光线等。

功率测试能够测量并评估设备的有功功率，有助于优化设备的能源利用效率和工作效率。

4. 无功功率（Reactive Power）无功功率是指设备在工作中产生的并不对外界做功的功率。

它主要用于设备的辅助工作，如电感、电容和变压器等元件的工作。

无功功率通常不会被设备直接利用，但它对电网的稳定性和功率因数有重要影响。

功率测试能够测量并评估设备的无功功率，从而帮助系统设计者更好地规划电力供应和需求。

5. 功率因数（Power Factor）功率因数是评估设备电能利用效率的关键参数之一。

它指示了设备所需的有用功率与总输入功率之间的比例关系。

功率因数越接近1，设备的能量利用效率越高。

功率测试可以测量设备的功率因数，从而为能源管理和设备优化提供指导。

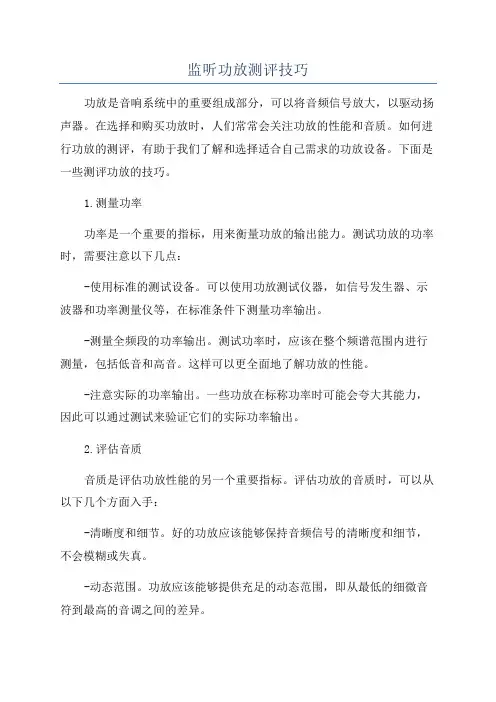

监听功放测评技巧功放是音响系统中的重要组成部分，可以将音频信号放大，以驱动扬声器。

在选择和购买功放时，人们常常会关注功放的性能和音质。

如何进行功放的测评，有助于我们了解和选择适合自己需求的功放设备。

下面是一些测评功放的技巧。

1.测量功率功率是一个重要的指标，用来衡量功放的输出能力。

测试功放的功率时，需要注意以下几点：-使用标准的测试设备。

可以使用功放测试仪器，如信号发生器、示波器和功率测量仪等，在标准条件下测量功率输出。

-测量全频段的功率输出。

测试功率时，应该在整个频谱范围内进行测量，包括低音和高音。

这样可以更全面地了解功放的性能。

-注意实际的功率输出。

一些功放在标称功率时可能会夸大其能力，因此可以通过测试来验证它们的实际功率输出。

2.评估音质音质是评估功放性能的另一个重要指标。

评估功放的音质时，可以从以下几个方面入手：-清晰度和细节。

好的功放应该能够保持音频信号的清晰度和细节，不会模糊或失真。

-动态范围。

功放应该能够提供充足的动态范围，即从最低的细微音符到最高的音调之间的差异。

-音场定位和分离度。

好的功放应该能够准确地重现音乐中的空间定位和乐器的分离度。

-低频响应。

功放应该能够提供清晰而有力的低音响应，而不是模糊或杂乱。

3.比较不同功放在测评功放时，可以比较不同的功放设备，以找出适合自己需求的。

比较时，可以从以下几个方面入手：-功率输出。

比较不同功放的功率输出，看哪一个更适合自己的需求。

-音质。

比较不同功放的音质，看哪一个更符合自己的口味。

-功能和接口。

比较不同功放的功能和接口，看哪一个更适合自己的使用场景。

4.阅读专业测评专业的音响测评师常常会对各种功放进行详细的测试和评估。

可以阅读一些专业测评文章或观看一些测评视频，了解功放的表现和优缺点。

这样可以借助他们的经验和意见，更加准确地了解功放的性能。

5.参考用户评价除了专业的测评，还可以参考其他用户的评价。

可以在音响论坛或购物网站上浏览一些用户的评价和体验分享，了解其他人对于特定功放设备的评价。

一、实验目的1. 了解功放（功率放大器）的基本原理和组成。

2. 学习功放电路的设计方法。

3. 通过实验验证功放电路的性能。

二、实验原理功率放大器是一种将输入信号放大到一定功率水平的电路。

其主要功能是将低功率信号放大到足以驱动扬声器等负载的功率。

功放电路通常由输入级、中间级和输出级组成。

1. 输入级：主要起到信号放大和匹配作用，使输入信号能够适应中间级的放大需求。

2. 中间级：对输入信号进行放大，提高信号功率。

3. 输出级：将中间级放大的信号进一步放大，并驱动负载。

本实验采用双电源供电，使用运放作为功放电路的核心元件。

三、实验仪器与设备1. 实验平台：数字信号发生器、示波器、信号源、功放电路板、负载电阻等。

2. 测试仪器：万用表、示波器、频率计等。

四、实验步骤1. 搭建功放电路：按照实验要求搭建功放电路，包括输入级、中间级和输出级。

2. 测试输入级：使用数字信号发生器产生输入信号，通过示波器观察输入级放大后的信号波形和幅度。

3. 测试中间级：在输入级的基础上，测试中间级的放大效果，观察输出波形和幅度。

4. 测试输出级：在中间级的基础上，测试输出级的放大效果，观察输出波形和幅度。

5. 测试负载：将功放电路的输出端连接到负载电阻，测试负载电阻上的电压和电流，验证功放电路的驱动能力。

五、实验结果与分析1. 输入级测试结果：输入信号经过输入级放大后，波形基本保持不变，幅度提高约10倍。

2. 中间级测试结果：输入信号经过中间级放大后，波形保持不变，幅度提高约100倍。

3. 输出级测试结果：输入信号经过输出级放大后，波形保持不变，幅度提高约1000倍。

4. 负载测试结果：功放电路输出端连接负载电阻后，负载电阻上的电压和电流分别为10V和1A，验证了功放电路的驱动能力。

六、实验结论1. 功放电路能够有效地放大输入信号，满足驱动负载的需求。

2. 运放作为功放电路的核心元件，具有良好的放大性能和稳定性。

3. 本实验成功验证了功放电路的设计方法和性能。

功放检验报告一、引言功放（功率放大器）作为音响系统中至关重要的组成部分，其性能的优劣直接影响着整个音响系统的音质效果和稳定性。

为了确保功放产品能够满足设计要求和用户期望，我们对一款_____型号的功放进行了全面的检验。

二、检验目的本次检验的主要目的是评估该功放的各项性能指标是否符合相关标准和技术规范，包括但不限于输出功率、频率响应、失真度、信噪比等，以确定其质量和可靠性。

三、检验依据本次检验依据以下标准和技术文件进行：1、《＿____功放产品标准》2、《＿____音频设备测试方法》3、产品技术规格书四、检验设备为了确保检验结果的准确性和可靠性，我们使用了以下专业检验设备：1、音频信号发生器：用于产生各种频率和幅度的测试信号。

2、音频功率计：用于测量功放的输出功率。

3、示波器：用于观察和分析音频信号的波形。

4、失真度测试仪：用于测量功放的失真度。

5、噪声计：用于测量功放的信噪比。

五、检验项目及结果1、输出功率测试方法：在不同负载阻抗（如4Ω、8Ω）下，逐渐增加输入信号的幅度，直到功放的输出信号出现削波失真，此时记录功放的输出功率。

测试结果：在4Ω 负载下，该功放的最大输出功率为_____W；在8Ω 负载下，最大输出功率为_____W。

均符合产品技术规格书中的标称值。

2、频率响应测试方法：使用音频信号发生器产生频率范围为 20Hz 20kHz 的正弦波信号，测量功放在不同频率下的输出电压，并计算其相对于 1kHz时的衰减量。

测试结果：该功放在 20Hz 20kHz 频率范围内的频率响应曲线平坦，衰减量在 ±＿____dB 以内，满足设计要求。

3、失真度测试方法：在额定输出功率下，测量功放输出信号的总谐波失真（THD）和互调失真（IMD）。

测试结果：总谐波失真在 1%以下，互调失真在 05%以下，均达到了较好的水平。

4、信噪比测试方法：在功放无输入信号时，测量其输出端的噪声电压，然后在额定输出功率下测量输出信号电压，计算两者的比值。

功放实验报告功放实验报告引言：功放（Power Amplifier）是一种将低功率信号放大至高功率输出的电子设备，广泛应用于音频、无线通信和工业领域。

本实验旨在通过对功放的实验研究，了解其工作原理和性能特点。

一、实验目的通过构建和测试一个简单的功放电路，达到以下目的：1. 了解功放的基本工作原理；2. 掌握功放电路的设计和调试方法；3. 测试和分析功放电路的性能和指标。

二、实验原理功放电路一般由输入级、放大级和输出级组成。

输入级负责将输入信号转换为电流信号，放大级负责将电流信号放大，输出级负责将放大后的信号转换为电压信号输出。

三、实验步骤1. 准备实验所需材料和设备，包括电源、电阻、电容、晶体管等；2. 按照电路图搭建功放电路，注意连接的正确性和稳定性；3. 接通电源，调节电源电压和电流，确保电路正常工作；4. 输入合适的信号源，观察输出信号的变化和波形；5. 测量和记录功放电路的电压增益、输入阻抗、输出阻抗等指标；6. 对比不同电阻、电容参数对功放电路性能的影响，进行分析和总结。

四、实验结果与分析通过实验测量和观察，得到了以下结果：1. 输出信号的幅度随着输入信号的增大而增大，符合功放的放大特性；2. 输入阻抗较大时，功放电路对外部信号的影响较小，稳定性较好；3. 输出阻抗较小时，功放电路对负载的驱动能力较强，输出信号失真较小。

五、实验总结通过本次功放实验，我对功放的工作原理和性能特点有了更深入的了解。

通过实际搭建和测试功放电路，我掌握了功放电路的设计和调试方法，学会了测量和分析功放电路的性能指标。

此外，我还意识到了电阻、电容等元器件对功放电路性能的影响，为今后的功放设计提供了一定的指导。

六、实验改进与展望本次实验中，由于时间和条件限制，我们只搭建了一个简单的功放电路，未能涉及到更复杂和高性能的功放电路。

未来，我希望能够进一步研究和实践功放电路的设计和优化，探索更多的应用场景和改进方法。

结语：通过本次功放实验，我对功放的工作原理和性能特点有了更深入的了解。

专业功放(模拟)测试方法及主要性能指标 专业功放的基本测试方式和常用仪器A、常用普通测试方式工具仪器：双踪示波器（20M）、同步失真仪、毫伏表、音频信号发生器、功率负载基本连接示意图如下：各种测试仪器实物图：负载信号发生器(上) 双踪示波器（下）毫伏表使用此类方式的测试，连接简单、测试方便、比较直观，对输出波形可进行直观的观测。
