功放检测报告
五项检测：功放检测报告
测试日期：2021年6月20日
测试设备：TOA CA-1031 音频测试仪
测试环境：无背景音乐、通风良好、标准电源输入测试人员：XXX
测试结果：
1. 输出功率
测试项目测量值
输出功率 800W
2. 噪音
测试项目测量值
信噪比 >90dB
失真率 <0.02%
3. 频率响应
测试项目测量值
频率响应 20Hz-20kHz，±0.5dB 4. 通电功率
测试项目测量值
功放开机电流 2.5A/220V
功放待机电流 0.15A/220V
5. 温度测试
测试项目测量值
外壳表面温度 <35℃
总结：
该功放经过多项检测，所有指标均符合要求。
输出功率达到
800W，且信噪比超过90dB，失真率小于0.02%，音质清晰。
频率响应20Hz-20kHz，±0.5dB，音频信号传递准确。
功放开机电流为2.5A/220V，待机电流为0.15A/220V，符合环保要求。
外壳表面温度小于35℃，符合安全标准。
此外，我们还进行了长时间连续使用的测试，该功放表现稳定，无异常状况出现。
综上所述，该功放可用于各种中小型场景，音
质出色、性能优秀、可靠稳定。
专业功放测试方法及主要性能指标专业功放测试：主要性能指标&信噪比测量功放与音响的主要性能指标输出功率衡量一件器材对高、中、低各频段信号均匀再现的能力。
用图表的形式来展示音响器材的相对幅度和频率的函数关系。
本底噪声指由于设备硬件本身的原因而给输出信号中增添的多余信号。
灵敏度对放大器来说，一般指达到额定输出功率或电压时输入端所加信号的电压大小；音箱的灵敏度是指在经音箱输入端输入1W\1KHZ信号时，在距音箱喇叭平面垂直中轴前方一米的地方所测试得的声压级。
总谐波失真加噪声(THD+N)THD+N是指由设备本身产生的失真谐波频率的总和，它是代表了输入信号与输出信号之间的吻合程度。
互调失真(IMD)指由放大器所引入的一种输入信号的和及差的失真。
信噪比(SNR)表示信号与噪声电平的分贝差。
立体声分离度指设备的两个通道之间相互隔离、互不干扰的程度。
阻抗指设备输入信号的电压与电流的比值。
阻尼系数指放大器的额定负载(扬声器)阻抗与功率放大器实际阻抗的比值。
阻尼系数是放大器在信号消失后控制扬声器锥体运动的能力。
抖晃(Wow)指录音机或录音座转速的缓慢变化导致产生不稳定的畸形声音。
颤动(dither)指有意添加在音频信号上用于改善低电平下数字信号的解析力的少量噪声。
时基误差(jitter)指数字音响系统中用作同步的时钟自身在时间上的变化。
粉红噪声每个八度带有相同能量的随机噪声。
常用作测定音响或聆听环境的频谱的测试信号。
白噪声所有频率具有相同能量的随机噪声称为白噪声。
用来测试音箱的谐振和灵敏度的。
信噪比测量(S/N或SNR)"信号"测量一般采用的是指定输出电平的中频段正弦信号(通常为1kHz)，"指定电平"通常是指设备的最大标称或标准的工作电平。
"噪声"测量必须指定测量带宽和加权滤波器。
两个测量的比值就是设备的信噪比。
如果测量仪器特性包括一个"相对dB"单位，其0dB基准可以设定成等于输入信号电平值，那么信噪比的测量就比较容易了。
功放失真度测试方法
功放失真度的测试方法有多种，以下是一种常见的方法：
1. 将测量功放接入大功率稳压电源的输出端，并调节输出电压稳定在220V。
如果功放输入电压有特殊要求，需调节到所需电压。
这是测量出准确参数的基础，必须严格执行。
2. 将大功率无感线性负载电阻接入功放功率输出端。
根据所需测量参数选择标准4欧或者8欧线性负载。
连接线材直径与长度，尽可能选择直径大长度短的连接线材，而且尽可能降低连接位置的阻值，有助于提高测量数值的准确性。
3. 对于失真的测量，最常见的技术指标有总谐波失真加噪声（Total Harmonic Distortion＋Noise，简称THD＋N）和互调失真（Intermodulation Distortion，简称IMD）。
按照主观听感的规律，给
各个谐波赋予不同的权重，然后进行累加，得到总谐波失真的数据。
也就
是利用权重做补偿，使所测数据可以反映出失真的主观听感。
这些步骤完成后，您就可以获得功放的失真度数据了。
请注意，这只是一个基础的测试方法，实际的测试可能因设备和具体需求而有所不同。
如果需要更准确的结果，建议咨询专业人员或使用专业的测量设备。
引言：功放（放大器）是音响系统中非常重要的组成部分，用于放大音乐或声音信号，提供给扬声器或耳机以更大的音量和更好的音质。
在购买功放设备时，消费者希望获得高品质的产品，并确保其符合安全标准和性能要求。
为了满足这一需求，第三方检测机构扮演着重要的角色。
本文将探讨功放第三方检测报告的重要性和其中包含的内容。
概述：功放第三方检测报告是由独立的认可实验室或检测机构对功放设备进行全面评估和测试后生成的正式文件。
这些报告为消费者提供了有关功放设备的详细信息，包括其安全性能、音频性能、电流和电压输出等方面的数据。
通过检测报告，消费者可以了解到他们所购买的设备是否符合相关标准，并确认其所宣称的性能与实际相符。
正文：1. 安全性能检测：- 输入电压范围测试：此测试旨在确保功放设备能够正常操作在指定的电压范围内，以避免电压过高或过低造成设备损坏或危险。
- 过载保护测试：功放设备应具备过载保护功能，当接收到过高的信号输入时能自动断开，以保护设备和扬声器免受损坏。
- 温度测试：测试功放设备在长时间高负载情况下的散热性能，确保设备在工作过程中不会过热，减少火灾或其他危险。
- 短路保护测试：测试功放设备在出现短路情况时能自动断开以避免电流过大造成火灾或其他电器损坏。
- 地线连接测试：测试功放设备的地线连接，以确保设备接地良好，减少电击风险。
2. 音频性能测试：- 频率响应测试：测试功放设备在不同频率下的性能表现，确保在整个频谱范围内均匀放大音频信号。
- 噪音和失真测试：测试功放设备在不同音量和信号输入情况下的噪音和失真水平，以确保音质清晰，无明显失真。
- 功率输出测试：测试功放设备在给定负载下的输出功率，以确保设备能够提供宣称的功率输出。
- 动态范围测试：测试功放设备在处理高强度和低强度音频时的性能表现，以确保设备在不同音量区间下均具备良好的动态范围。
3. 电流和电压输出测试：- 输出电流测试：测试功放设备在正常工作过程中的电流输出情况，以确保设备能够提供足够的电流驱动扬声器。
广播功放测试项目一、ID:ID为功放机静态工作电压，测试时用万用表200mV档，测水泥电阻两端，一般取4—6mV，有特殊机取正负7mV，或用万用表2V档测晶体管B极与地间的电压，一般取580～610Mv。
测ID时必须把所有音量VR关至最小，以防干扰信号影响测试精度。
二、额定负载：额定输出电压以及额定功率，额定输出电压在背面板上输出端子盘印有额定负载=额定电压²/额定功率。
三、加载感度：在输出端子按额定负载单信道VR至最大，音质VR至中，使机器输出电压=额定电压时所需信号的大小。
有些机种TEL信道，本身VR至最小有输出，即有两个感度：一个是VR至最大时输出额定电压的感度，一个是VR至最小时输出额定电压的感度。
四、优先感度：在额定负载下，被优先信道输出额定电压，优先信道输入信号（VR至最小），慢慢加大优先信号，被优先信号被静音到一定程度（如－45dB）时，其余信道VR至最小五、失真:在额定负载下，本信道VR及总VR至最大，其余VR至最小，使输出额定电压时的失真度50HZ、20KHZ失真也如此，只须调节失真仪高频与信号发生器频率相同，看失真即可。
六、3V失真：在第五步情况下，调小本信道VR，使输出3V，看失真。
七、动态：在第五步情况下，先关本信道VR至波形比较小位置，信号源要求提升20或30dB，在调大信号源VR至波形最大但不切波，失真不超过百分之一，记录能提升多少dB输数。
（提升20dB后起点，再看调信号源VR后提升的dB数，看毫伏表）八、优先：设A信道先有输出，当B信道有输入时，A信道被切断，称优先，则B信道为优先信道，A为被优先信道（静音达到多少dB，需按规格表）九、静音：（mu TE）当短路mu TE端子，原有输出被切波，叫静音。
十、自静音：一个信道取其自身信号（VOX）去优先其自己，（mute）叫自静音。
十一、叮咚：按动mil插座上叮咚开关或短路mute到G，会有叮咚波形输出，一般取20～35V（只能叮咚一次）。

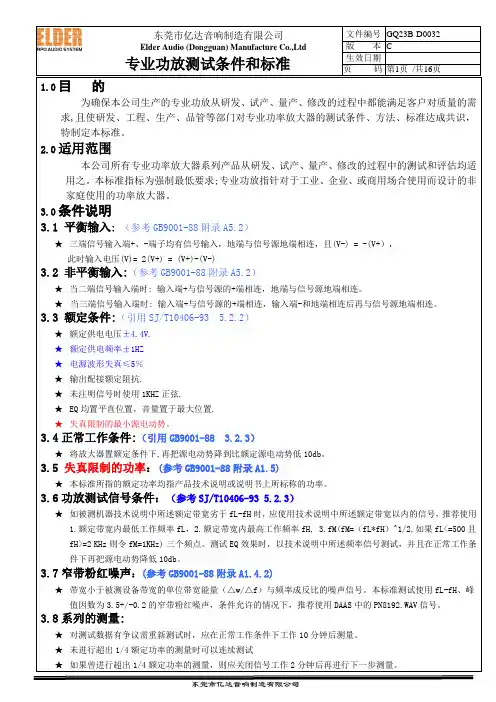

1.0目的为确保本公司生产的专业功放从研发、试产、量产、修改的过程中都能满足客户对质量的需求,且使研发、工程、生产、品管等部门对专业功率放大器的测试条件、方法、标准达成共识，特制定本标准。
2.0适用范围本公司所有专业功率放大器系列产品从研发、试产、量产、修改的过程中的测试和评估均适用之。
本标准指标为强制最低要求;专业功放指针对于工业、企业、或商用场合使用而设计的非家庭使用的功率放大器。
3.0条件说明3.1 平衡输入:（参考GB9001-88附录A5.2）★三端信号输入端+、-端子均有信号输入，地端与信号源地端相连，且(V-) = -(V+），此时输入电压(V)= 2(V+) = (V+)-(V-)3.2 非平衡输入:（参考GB9001-88附录A5.2）★当二端信号输入端时: 输入端+与信号源的+端相连，地端与信号源地端相连。
★当三端信号输入端时: 输入端+与信号源的+端相连，输入端-和地端相连后再与信号源地端相连。
3.3 额定条件:（引用SJ/T10406-93 5.2.2）★额定供电电压±4.4V.★额定供电频率±1HZ★电源波形失真≤5％★输出配接额定阻抗.★未注明信号时使用1KHZ正弦.★EQ均置平直位置，音量置于最大位置.★失真限制的最小源电动势。
3.4正常工作条件:（引用GB9001-88 3.2.3）★将放大器置额定条件下,再把源电动势降到比额定源电动势低10db。
3.5 失真限制的功率：(参考GB9001-88附录A1.5)★本标准所指的额定功率均指产品技术说明或说明书上所标称的功率。
3.6功放测试信号条件：（参考SJ/T10406-93 5.2.3）★如被测机器技术说明中所述额定带宽劣于fL-fH时，应使用技术说明中所述额定带宽以内的信号，推荐使用1.额定带宽内最低工作频率fL，2.额定带宽内最高工作频率fH,3.fM(fM=（fL*fH）^1/2,如果fL<=500且fH>=2 KHz则令fM=1KHz) 三个频点。

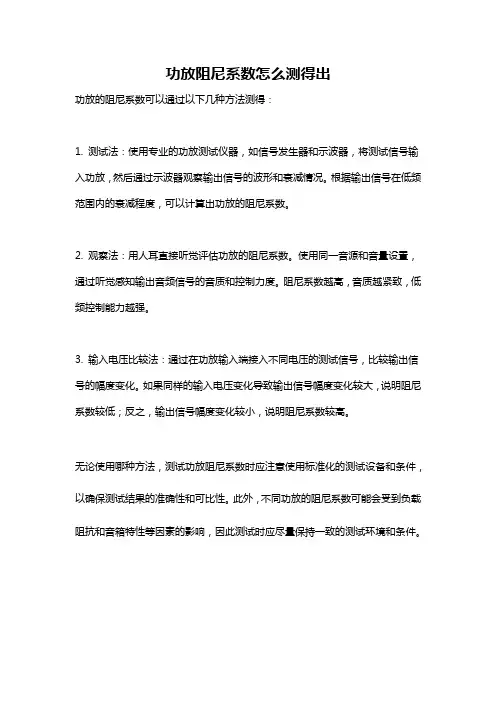

功放阻尼系数怎么测得出
功放的阻尼系数可以通过以下几种方法测得：
1. 测试法：使用专业的功放测试仪器，如信号发生器和示波器，将测试信号输入功放，然后通过示波器观察输出信号的波形和衰减情况。
根据输出信号在低频范围内的衰减程度，可以计算出功放的阻尼系数。
2. 观察法：用人耳直接听觉评估功放的阻尼系数。
使用同一音源和音量设置，通过听觉感知输出音频信号的音质和控制力度。
阻尼系数越高，音质越紧致，低频控制能力越强。
3. 输入电压比较法：通过在功放输入端接入不同电压的测试信号，比较输出信号的幅度变化。
如果同样的输入电压变化导致输出信号幅度变化较大，说明阻尼系数较低；反之，输出信号幅度变化较小，说明阻尼系数较高。
无论使用哪种方法，测试功放阻尼系数时应注意使用标准化的测试设备和条件，以确保测试结果的准确性和可比性。
此外，不同功放的阻尼系数可能会受到负载阻抗和音箱特性等因素的影响，因此测试时应尽量保持一致的测试环境和条件。
音响功放板测试项目技术方法要测试的项目有不失真输出功率、频率响应、信噪比、失真度、最大哼声和噪、输入灵敏度等指标。
下面是店铺为大家分享音响功放板测试项目技术方法，欢迎大家阅读浏览。
要测试的项目：1、不失真输出功率2、频率响应3、信噪比4、失真度5、最大哼声和噪音6、输入灵敏度测试所需仪器：失真测试仪、双通道示波器、信号发生器、双通道交流毫伏表、负载电阻四欧姆、负载电阻八欧姆、负载电阻六欧姆(若没有特别说明BTL电路接负载八欧姆)仪器的连接：A、负载电阻与放大器输出端连接;B、失真测试仪、双通道示波器、双通道交流毫伏表与负载电阻并联仪器正确接线图：测试方法及步骤：一、不失真功率测试：额定输出功率：输入1KHz、500mV的正弦波信号源，(负载电阻阻值为4欧姆;若没有特别说明，BTL电路接负载电阻8欧姆)。
调节主音量电位器开到最大输出状态(THD=10%，失真仪显示)，读取交流毫伏表数值，根据P=U2/R，计算出额定输出功率。
(注：测试功率时要求各通道单独测试)二、频率响应：通道频率响应：a: 输入1KHz、500mV的正弦波信号源，让放大器工作在输出功率为1W(4欧姆负载时为2.0V，8欧姆负载时为2.828V，6欧姆负载时为2.45V)状态;b: 调节信号发生器，使频率以1KHz为基准向低端衰减，同时监测毫伏表，当电平值衰减到-3 dB时，记下低端频率值;c: 调节信号发生器，使频率以1KHz为基准向高端提升，同时监测毫伏表，当电平值衰减到-3 dB时，记下高端频率值;d: b、c项的.频率值即为卫星箱通道的频率响应。
三、信噪比：信噪比：a: 输入1KHz、500mV的正弦波信号源，调节主音量电位器使输出功率为1W(4欧姆负载时为2.0V，8欧姆负载时为2.828V，6欧姆负载时为2.45V)状态下，记下此时的电平对数值A。
b: 去掉信号源。
c: 选择双针毫伏表的适当量程，读取电平对数值B，然后计算A、B电平差值即为卫星箱信噪比。
功放测试报告报告摘要本次功放测试目的在于对功放装置进行全面的测试以确保其符合相关性能指标以及安全标准要求。
测试过程中，我们使用了一台来自世界知名品牌的信号发生器，一台高精度的示波器以及恰当的电源和数码万用表等测试工具。
最终，我们测试结果显示，该功放装置在各项指标上均达到了规定标准要求，并已通过所有测试。
背景介绍功放装置作为一种重要的音频设备，经常被应用于各种品牌的音响系统中。
它的功能是增强输入信号，并将信号送到扬声器上。
因此，正常的功放装置不仅需要满足音效的要求，还需要符合相关的安全标准要求。
本次测试对于我们的功放装置来说十分重要，它能够推动我们的产品研发进程，进一步提升我们的市场竞争力。
测试指标为确保功放装置的可靠性与性能稳定性，我们选择了几个相关的指标进行测试，包括：1. 频率响应：频率响应测试用于测量信号处理能力，并评估功放装置在不同频率下的输出功率变化。
2. 电压增益：电压增益测试是为了测量功放装置的输入电压与输出电压比值。
3. 噪声测试：噪声测试用于评估功放装置本身在工作过程中产生的噪声与外部噪声干扰的抗干扰能力。
测试过程测试前，我们首先连接了信号发生器和功放装置，并设置了适当的参数来控制频率和幅度。
然后，我们将输入信号分别调整到0dB和满量程水平，检测输出的波形是否出现失真等异常情况。
针对每一项测试指标，我们都对功放装置进行了充分的测试，以确保其符合相关要求。
测试结果经过全面的测试，本次功放装置测试结果显示，所有测试量均达到了规定准确度和误差值的精度标准要求，并已通过所有测试。
在测试过程中未发现任何异常情况。
因此，我们非常自信地宣布，该功放装置符合相关性能指标和安全标准要求，能够正常地投入使用。
结论本次功放测试报告旨在通过全面测试，评估该功放装置在频率响应、电压增益、噪声等方面的性能。
我们的测试结果显示，该功放装置在以上各项指标均达到了规定标准要求，并已通过所有测试。
因此，我们相信，该功放装置能够给您带来更优质的音效体验并满足相关的安全标准要求。

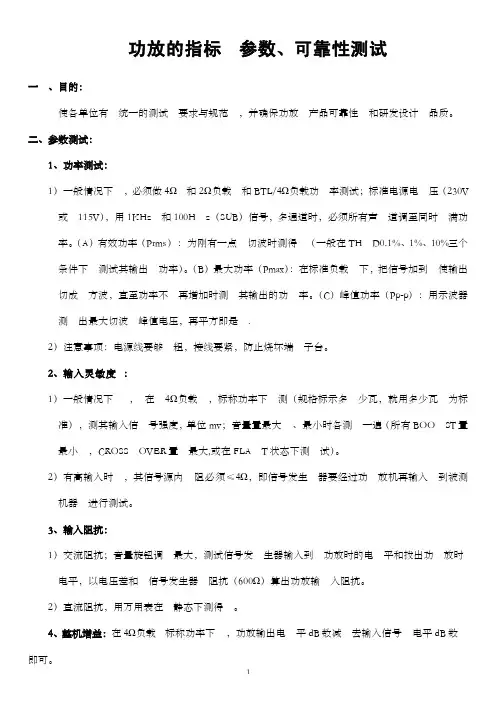

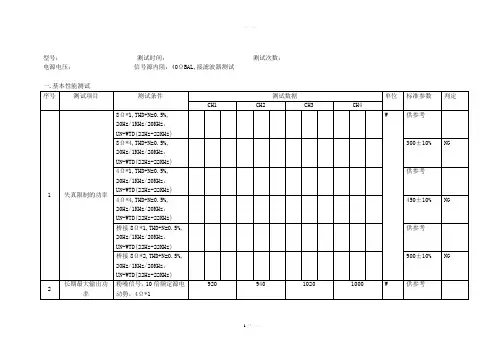

功放的指标参数、可靠性测试一、目的：使各单位有统一的测试要求与规范，并确保功放产品可靠性和研发设计品质。
二、参数测试：1、功率测试：1）一般情况下，必须做4Ω和2Ω负载和BTL/4Ω负载功率测试；标准电源电压（230V 或115V），用1KHz和100Hz（SUB）信号，多通道时，必须所有声道调至同时满功率。
（A）有效功率（Prms）：为刚有一点切波时测得（一般在THD0.1%、1%、10%三个条件下测试其输出功率）。
（B）最大功率（Pmax）：在标准负载下，把信号加到使输出切成方波，直至功率不再增加时测其输出的功率。
（C）峰值功率（Pp-p）：用示波器测出最大切波峰值电压，再平方即是.2）注意事项：电源线要够粗，接线要紧，防止烧坏端子台。
2、输入灵敏度：1）一般情况下，在4Ω负载，标称功率下测（规格标示多少瓦，就用多少瓦为标准），测其输入信号强度，单位mv；音量置最大、最小时各测一遍（所有BOOST置最小，CROSSOVER置最大,或在FLAT状态下测试）。
2）有高输入时，其信号源内阻必须≤4Ω，即信号发生器要经过功放机再输入到被测机器进行测试。
3、输入阻抗：1）交流阻抗；音量旋钮调最大，测试信号发生器输入到功放时的电平和拔出功放时电平，以电压差和信号发生器阻抗（600Ω）算出功放输入阻抗。
2）直流阻抗，用万用表在静态下测得。
4、整机增益：在4Ω负载标称功率下，功放输出电平dB数减去输入信号电平dB数即可。
5、失真度：一般情况下，在4Ω、2Ω和BTL 4Ω负载下，在标称功率和1W时各测一遍，频率1KHz和100Hz（SUB），要确保电源电压为13.8V。
加计权滤波器LPF 80KHz，A级机THD≤0.1%，B级机THD≤0.5%，C级机THD≤1%，无特殊要求下一般应达到A级机标准，另D类或T类功放≤3%即可。
引言概述：功放（PowerAmplifier）是音频设备中的重要组成部分，主要负责放大输入音频信号，并驱动扬声器输出高质量的声音。
对于功放设备的性能和质量进行检验是确保音频系统正常运作的关键步骤。
本文将通过对功放进行多方面的检验和测试，以验证其功能是否正常、性能是否达标，以及降低风险并确保用户所需的音频体验。
正文内容：1.功能测试：1.1.输入信号是否被功放接收并放大；1.2.输出信号是否能够驱动扬声器正常工作；1.3.通道切换：确保功放的多通道能够正常切换。
2.音质评估：2.1.频率响应测试：通过输入特定频率的信号，测量功放的输出能力，并与标准频率响应曲线进行对比；2.2.失真测试：通过输入特定音频信号进行失真分析，评估功放的失真水平；2.3.信噪比测试：测量功放在输出信号中所包含的噪音水平，评估功放的信噪比；2.4.动态范围测试：通过输入不同音量的信号，测量功放的输出范围，评估其动态范围。
3.电源和保护系统测试：3.1.电源测试：测量功放的电源输出稳定性，确保功放能够正常工作；3.2.温度保护测试：测试功放在高温环境下的保护机制是否正常，以防止过热；3.3.短路保护测试：测试功放在扬声器短路情况下是否能够自动保护，防止设备损坏。
4.安全性和合规性测试：4.1.接地测试：检查功放设备是否正确接地，以确保用户的安全；4.2.防电击测试：测试功放设备在正常使用情况下是否有电击风险；4.3.合规性测试：检查功放设备是否符合国家和地区的相关安全标准和法规。
5.耐久性测试：5.1.连续工作测试：将功放设备长时间（至少48小时）连续运行，以评估其在长时间使用情况下的稳定性；5.2.冷热循环测试：将功放设备在不同的温度环境下进行多次冷热循环，以评估其环境适应能力；5.3.震动测试：对功放设备进行震动试验，以确保其构造牢固，能够在运输和使用过程中抵抗外界震动的破坏。
总结：通过对功放进行上述多方面的检验和测试，我们能够全面评估和验证功放设备的性能和质量。
功放三个技术指标如何测量?功放的主要技术指标有三个：频率特性、额定输出功率、失真度。
本文从量化的角度出发，提供上述三个技术指标的测量方法。
一、测量前的准备工作１．配备必要的仪器仪表。
主要有：ＸＤ２音频信号发生器一台；ＤＡ－１６型音频毫伏表两块；ＳＢ－１０普通示波器一台；ＢＳ－１型失真度测量仪一台。
２．功放的输出端子不接音箱，改接假负载电阻Ｒｆ。
电阻的阻值与功放的输出阻抗Ｚ相同，电阻的功率应大于或等于功放额定输出功率（从说明书上查）的３倍以上。
对于输出端子标注电压的功放，其相应端子的输出阻抗可由Ｚ＝Ｕ２ｏ／Ｐｏ求出。
Ｕｏ是输出电压（Ｖ），Ｐｏ是额定输出功率（Ｗ），Ｚ是阻抗（Ω）。
３．测量时所有仪器、设备应按额定供电电压供给（一般为２２０Ｖ／５０Ｈｚ），以保证测量精度。
若电网电压不稳，应加接交流稳压器。
４．音频信号发生器的输出阻抗应小于或等于被测功放的输入阻抗，以防止功放输入阻抗过小时影响输入信号的频率稳定度。
二、频率特性的测量功放的频率特性是指功放电路对不同音频频率的放大特性，范围在２０～２００００Ｈｚ之间，理想的功放应对这个范围内的所有频率具有完全相同的放大作用。
如果功放在输入不同频率的音频信号时，其输出电压比较一致，则频率特性平稳。
频率特性的不均匀性用ｄＢ表示，它是以频率为１０００Ｈｚ时输出电压对其他频率下输出电压比值的对数形式来表示，即频率为ｆ赫兹的信号相对电平为：ｆ赫兹电平（ｄＢ）＝２０ｌｏｇ?ｆ赫输出电压／１ｋＨｚ输出电压。
毫无疑问，频率为１０００Ｈｚ信号的基准电平为０ｄＢ。
对于功放，在２０～２００００Ｈｚ的频率范围内，所有频率的相对电平应在±１ｄＢ～±３ｄＢ之间，相对电平数的绝对值越小，功放的频率特性越好，频率失真越小。
１．测量线路如图１，ｍＶ表示音频毫伏表，ＲＬ是假负载电阻，Ｕｉ、Ｕｏ分别表示输入、输出信号电压。
２．测量过程。
先将音频信号发生器调至１０００Ｈｚ，若信号从功放的“话筒”口输入时，Ｕｉ＝０．３５ｍＶ；当信号从“线路输入”口送入时，Ｕｉ＝７７５ｍＶ。
专业功放老化测试工作职责和工作流程专业功放老化测试工作职责和工作流程一、职责概述专业功放老化测试是指对专业音频功放设备进行一定时间的长时间运行测试，以验证其性能和可靠性。
该测试工作主要由测试工程师负责，他们需要具备一定的电子技术知识和实际操作经验，以确保测试结果准确可靠。
二、工作流程1. 准备工作1.1 确认测试设备：根据测试需求确定需要进行老化测试的专业功放设备。
1.2 确认测试环境：确保测试环境符合要求，包括温度、湿度等参数。
1.3 准备测试仪器：根据需要准备好相应的仪器设备，如信号发生器、示波器等。
1.4 检查设备连接：检查所有设备之间的连接是否正确并稳定。
2. 设备调试2.1 设置输入信号源：使用信号发生器设置适当的输入信号，并将其连接到被测功放设备的输入端口。
2.2 设置输出负载：根据被测功放设备的规格要求，设置适当的输出负载，并将其连接到被测功放设备的输出端口。
2.3 调整功放设备参数：根据测试要求，调整被测功放设备的各项参数，如增益、输入灵敏度等。
3. 开始老化测试3.1 启动功放设备：将被测功放设备的电源接通，并按照规定的操作步骤启动设备。
3.2 运行长时间测试：根据要求，设置测试时间，并保持被测功放设备长时间运行。
3.3 监测工作状态：定期监测被测功放设备的工作状态，包括输出功率、温度、电流等参数。
3.4 记录数据：在测试过程中记录关键数据，如运行时间、温度变化等。
4. 数据分析与评估4.1 停止测试：在达到预定的测试时间后，停止被测功放设备的运行。
4.2 数据分析：对记录的数据进行分析，包括温度变化曲线、输出功率稳定性等。
4.3 故障检测与修复：如发现异常情况或故障，及时进行检测并修复。
4.4 性能评估：根据分析结果对被测功放设备的性能进行评估，并形成评估报告。
5. 结束工作5.1 设备清理：清理测试现场，将测试设备进行归位和整理。
5.2 报告撰写：根据评估报告的结果，编写详细的测试报告，包括测试过程、分析结果和评估结论等。
音响功放测试方法精品概要：音响功放是音频系统中的核心部件，其性能和质量对整个音响系统的表现起着至关重要的作用。
通过科学的测试方法可以全面评估音响功放的性能，并为用户提供准确的参考数据。
测试环境：1.测试仪器：音频信号发生器、功率计、频谱分析仪、示波器等。
2.测试设备：音响功放、音频输入设备（如CD播放器）、音频输出设备（如扬声器）等。
3.测试音频信号：可以使用固定频率的正弦波、白噪声、音乐等多种类型的信号进行测试。
测试项目：1.频率响应：通过连续输出不同频率的正弦波信号，并使用频谱分析仪检测功放的输出信号，在不同频率下绘制出功放的频率响应曲线。
频率响应的平坦度越高，功放的性能越好。
2.失真率：使用音频信号发生器输出固定频率和幅度的正弦波信号作为输入信号，将功放的输出信号与输入信号进行比较，并计算失真率。
失真率越低，功放的音质越好。
3.信噪比：在输入信号为静音状态下，测量功放的输出信号，计算信噪比。
信噪比越高，功放的静音表现能力越好。
4.幅度线性：用音频信号发生器以不同幅度输出正弦波信号，并测量功放的输出信号幅度，绘制幅度线性曲线。
幅度线性越好，功放的音质表现能力越好。
5.功率输出：使用功率计测量功放连续输出稳定信号时的输出功率，包括最大功率和额定功率。
功率输出越大，功放的驱动能力越强。
6.耐受性测试：对功放进行连续高功率输出测试，检测功放在高负载状态下的温度变化和稳定性。
耐受性越好，功放的可靠性越高。
测试步骤：1.准备测试环境，将音频信号发生器连接到功放的输入端，将功率计、频谱分析仪等设备连接到功放的输出端。
2.设置音频信号发生器的初始参数，如频率、幅度等。
3.开始测试，按照上述测试项目逐一进行测试，记录测试数据。
4.根据测试数据进行分析和评估，综合考虑功放在不同测试项目上的表现，给出最终的评价。
注意事项：1.测试时要注意保持测试环境的静音状态，避免外界噪音干扰测试结果。
2.测试时要注意功放和测试仪器的工作状态和参数设置，并校准设备以保证测试数据的准确性。
专业功放(模拟)测试方法及主要性能指标 专业功放的基本测试方式和常用仪器A、常用普通测试方式工具仪器：双踪示波器（20M）、同步失真仪、毫伏表、音频信号发生器、功率负载基本连接示意图如下：各种测试仪器实物图：负载信号发生器(上) 双踪示波器（下）毫伏表使用此类方式的测试，连接简单、测试方便、比较直观，对输出波形可进行直观的观测。
缺点测试精确度不高，误差较大。
对参数要求精度很高的产品不适用。
B 、Audio precisionATS 专业音频分析仪测试方式工具仪器：功率负载、Audio precisionATS(简称AP)及配套设备（电脑等） 连接示意图如下：Audio precisionA TS-2专业音频分析仪见下图：下图是软件运行界面：AP测试时使用的单位介绍1、测试信号幅度时的单位及其定义为单位定义换算V （伏）基本单位Vrms 有效值Vp 峰值1Vp=1.414VrmsVpp 峰峰值1Vp=2.828VrmsdBv （伏特分贝）以1V为零电平的分贝=20*log(V/1V)dBu （电压分贝）以0.7746V为零电平的分贝=20*log(V/0.7746v)dBm （毫瓦分贝）以600Ω1mW为零电平的分贝0dBm=1mW(600Ω阻抗) dBg 以发生器的值为零电平的分贝=20*log（V/发生器幅值）dBr （基准分贝）以基准为零电平的分贝=20*log（V/基准值）dBrinv dBr的反相=20*log（V/基准值）W （功率）电功率=V A=V²/R2、相对量的单位功能单位定义THD+N Ratio % 100*（噪声+失真）/（信号+噪音+失真）THD+N Ratio dB 20log[（噪音+失真）/（信号+噪音+失真）]SMPTE/DIN % 100*失真/高频信号SMPTE/DIN dB 20log（失真/高频信号）Crosstalk dB 20log（非工作通道/工作通道）Wow&Flutter % 100*（抖动频率分量）/（测量的频率）3、频率单位单位定义Hz 基本单位F/R (分频)是参考频率的倍数dHz （deltaHz 差频）与参差频率相差的频率CentOctaves 八度音阶Decades 与参考频率的对数值%Hz （频率比）与参考频率的百分比d% （差频比）减参考频率后与参考频率的百分比MdPPM 减参考频率后与参考频率的倍数比PPM 1kHz=1000PPM；1MHz=1PPM4、相对以上单位的参考值设定仪器(AP)功能面板介绍1、模拟信号发生器（Analog Generator）（1）输出信号的设定（2）输出方式的区别2、模拟信号分析仪（Analyzer）(1) 信号输入的设置及注意事项（2）各滤波器的使用方法（3）各测试功能的选择：● Amplitude 幅度测试（包括功率、噪音、信噪比）● 2-Ch Ratio 两通道幅值之比● Crosstalk 分离度（串音）测试● THD+N Ratio 失真（总谐波失真+噪音）● Bandpass 带通测试● SMPTE/DN 互调失真测试● Phase 两通道相位测试3、DSP分析（Analyzer）● FFT Spectrum Analyzer 傅氏快速分析● INTERVU Digital Interface Analyzer 数字接口分析● FASTTEST Multitone Audio Analyzer 多音测试● Harmonic Distortion Analyzer 谐波分析4、Digital Generator 数字信号发生器5、Digital I/Q 数字信号接口面板6、Switcher 使用（Switcher）扩展测试通道的方法7、Bar Graph 条形框的使用8、Sweep 扫描图形的方法1、额定输出功率（Gain ）定义：衡量一件器材对高、中、低各频段信号均匀再现的能力。
