什么是五防高压开关柜

电气“五防”内容与实施办法电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备“五种防误”功能的简称，是电气安全的重要措施之一。

电气“五防”是什么？根据《国家电网公司防止电气误操作安全管理规定》电气五防内容具体如下：1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电隔室。

（只有隔室不带电时，才能开门进入隔室）电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。

如何实现“五防”？1、防止误入带电间隔工作小车摇到“隔离/实验”位置以后，接地的金属隔板，自动落下遮住带电的静触头部分，防止进入柜体检修的人员接触带电部分。

开关接地闸刀合上以后，后柜门的机械连锁才允许打开柜门。

2、防止带负荷分合一、二次触头当接触器处于合闸状态时，与接触器连动的机械连锁挡板推进机构上的连杆使推进机构螺旋无法转动，通过这种设计，在带负荷时，不能够分合一、二次触头。

3、防止带电挂地线当小车进入工作位置时，推进机械的挡板抵住接地开关合闸机构的帘板装置，使帘板无法打开，接地开关不能合闸。

4、防止带地线合闸当接地闸刀合上时，帘板装置挡板将阻碍小车进入柜内，从而避免了接地状态下合接触器的可能性。

5、防止断路器误分误合运行操作人员时刻牢记规程，按照操作票操作。

电气“五防”功能的实现成了电气安全生产的重要措施之一。

随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。

高压开关柜“五防”1、何为电气五防：1）防止误合、误分断路器（断路器带有合闸闭锁，操作指令与相应设备对应才能操作设备）；2）防止带负荷拉合隔离开关、隔离触头（断路器工作运行状态，不能拉出隔离开关）；3）防止带电误合接地开关（断路器工作运行状态，不能操作接地开关）；4）防止接地开关在合闸位置关合断路器（接地开关合闸位置，手车不能摇到工作位置）；5）防止误入带电间隔（隔室带电时，柜门打不开）。

2、操作员如何在6KV高压开关操作时实现五防操作员必须具备相关的专业知识，依据操作票唱票按票操作操作且必须有监护人监护；高压开关柜也拥有很多设计为操作人员提供判断依据和防止操作员误操作。

这些设计一般分为两种：1）高压开关柜上的双重编号和带电显示装置：仅作为提示性装置。

此装置可以为操作员在操作时提供判断依据，防止误操作的发生。

2）机械程序锁：联锁方法简单、可靠、直接、有效,特别适合多台柜之间的联锁。

此联锁可以在操作员操作时对操作安全提供五防保护。

1）各种编号标志以及开关柜上的带电显示装置1、高压开关柜上都贴有此高压开关的双重编号，操作人和监护人在操作前必须核对高压开关是否与操作对象向对应。

2、高压开关柜上设计有状态显示装置以及带电显示装置，操作人员必须以此判断开关柜的实际状态，并依据五防原则判断可否进行操作。

2）高压开关柜中所设计的五防一般联锁方法及其优缺点：1-机械联锁：联锁方法简单、可靠、直接、有效,一般用于高压开关柜断路器-隔离开关-接地开关-柜门之间的联锁,应优先采用。

但柜与柜之间的联锁很难实现。

2-电气联锁：联锁方法容易实现,联锁功能可以做的很完善,但如果辅助开关、继电器等电器接点切换不灵或粘连则会造成联锁功能丧失或紊乱。

这种联锁方法一般作为机械联锁的辅助手段,实现双重联锁。

3-电磁锁：联锁方法简单、有效,但有一定局限性,一般用于柜门闭锁。

万能解锁钥匙必须严格管理和慎用。

4-微机闭锁：软件设计完善,防误功能齐全,但成本较高。

高压柜五防定义通常是指为确保人身安全，对高压开关柜应具备五种防误功能的简称，是电力安全的重要措施之一。

“五防”内容1、防止误分、合断路器。

2、防止带负荷分、合隔离开关。

3、防止带电挂（合）接地线（接地开关）。

4、防止带地线送电。

5、防止误入带电间隔。

详解1、防止误分、误合断路器。

即：只有操作指令与操作设备对应才能对被操作设备操作。

2、防止带负荷分、合隔离开关。

即：断路器、负荷开关、接触器合闸状态不能操作隔离开关。

3、防止带电挂（合）接地线（接地开关）。

即：只有在断路器分闸状态，才能挂接地线或合上接地开关。

4、防止带地线送电。

即：防止带接地线（接地开关）合断路器（隔离开关）。

5、防止误入带电间隔。

即：只有隔室不带电时，才能开门进入隔室。

防误装置设计和使用原则凡有可能引起误操作的高压电气设备，均应装设防误装置，装置的性能和质量应符合产品标准和有关文件的规定。

1、防误装置应实现以下功能（简称五防）：（1）防止误分、误合断路器；（2）防止带负荷拉、合隔离开关；（3）防止带电（挂）合接地线（开关）；（4）防止带接地线（开关）合断路器（隔离开关）；（5）防止误入带电间隔。

高压开关柜及间隔式的配电装置（间隔）有网门时，应满足“五防”功能的要求。

2、新订购的高压开关设备，必须具有性能和质量符合要求的防误装置，对不符合要求的不得订货3、新设计的发、变电工程中采用防误装置和操作程序，应经运行部门审查。

4、新设计的发、变电工程中采用的防误装置，应做到与主设备同时投运。

5、在设计、制造及选用防误装置时，应考虑以下原则：（1）防误装置的结构应简单、可靠，操作维护方便，尽可能不增加正常操作和事故处理的复杂性。

（2）电磁锁应采用间隙式原理，锁栓能自动复位。

（3）成套的高压开关设备用防误装置，应优先选用机械联锁。

（4）防误装置应有专用工具（钥匙）进行解锁。

防误装置应满足所配设备的操作要求，并与所配用设备的操作位置相对应。

（5）防误装置应不影响开关设备的主要技术性能（如分合闸时间、（六）防误装置所用的电源应与继电保护、控制回路的电源分开。

五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。

高压开关柜的五防为:1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电间隔。

（只有隔室不带电时，才能开门进入隔室）变配电室的“五防”即防火、防水、防雷、防雪、防小动物。

“一通”即保持通风良好。

KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。

整个手车体积小，检查和维修方便。

手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。

根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。

一、准备工作1、分析客户要求：（1）依据客户一次系统图及技术清单得出下列内容：1）CT、PT型号、规格2）熔断器、避雷器型号、规格3）手车数量、型号、规格4）单台手车中元器件的数量（2）根据交底确定项目单得出主要元器件的开孔尺寸（3）根据交底确定项目单和订货协议书得出客户的其它特殊要求2、分析技术要求：（1）分析技术是否按要求进行元器件和自制件配置（2）分析技术的开孔尺寸和外型尺寸是否满足了客户的要求.二、装配要求和内容对小车装配分为转运车和其它手车：1、转运车: 标准的高度为625土1mm，下降60的高度为565土1mm，下降240的高度为385土1mm。

800柜车的总宽度为665土1mm，1000柜车的总宽度为865土1mm（1）核对该批合同所配转运车的数量、规格、高度和宽度（2）万向轮必须在其后方，定向轮必须在其前方（3）转运车与柜体配合必须灵活、可靠（4）托板的调节升降轮必须能轻松拧动（5）外观无脏污、紧固件必须紧到位2、手车1）零部件要求1）车架应有足够强度，保证运输及成套元器件安装后不产生变形2）所有喷塑件的涂覆层应无积积粉、漏底现象3）所有绝缘件应无气孔、裂纹和破损，材质必须符合图纸要求4）所有铜排、触臂和梅花触头不得有碰伤，电镀层不得缺料和有氧化现象5）触臂和梅花触头必须经过防腐处理6）底盘车辅助开关S8（实验位置）、S9（工作位置）的触点必须符合合同要求7）闭锁电磁铁的操作电压符合合同要求(AV\DC)（2）零部件配合要求：1）闭锁电磁铁和解锁装置灵活可靠2）程序锁安装不得高出手车左边防护条的最左端3）三相触臂相间、断口和对地安全距离误差不超过正负1、5MM4）接线手车应按《高、低压成套设备二次（辅助回路）下线配置工艺守则》进行接线，要求走线工整，吸盘粘贴牢固且不影响客户安装元器件，线路的通路、开路符合图纸要求5）外观无脏污，紧固件必须紧到位（3）手车与柜体配合要求：1）从试验位置至工作位置至试验位置活门开合正常、灵活，不得有磕碰、卡涩现象，且无异常声音2）接地排和中隔板接地排接触面积大于80%，压力正常3）锁板灵活可靠，S8、S9动作灵活4）总行程不小于197MM5）手车从转运车上推入、拉出必须灵活6）手车在试验位置时，柜门必须能关上，操作孔能对齐7）经5次摇入、摇出，均无异常现象8）满足《五防》要求9）手车在工作位置时，梅花触头和静触头配合的咬合深度必须大于7MM，小于15MM三、装配方法及细则根据不同规格手车，装配细则如下：1、PT车、PT+避雷器车相间距：800柜车为210土1mm，1000柜车为275土1mm。

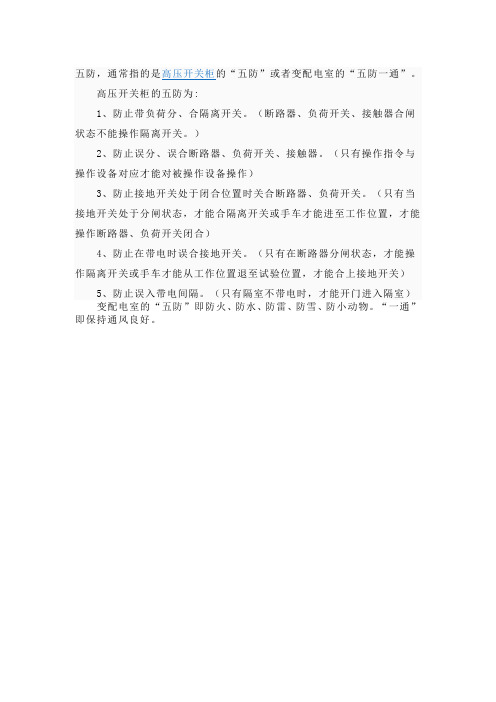

五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。

高压开关柜的五防为: 1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电间隔。

（只有隔室不带电时，才能开门进入隔室）变配电室的“五防”即防火、防水、防雷、防雪、防小动物。

“一通”即保持通风良好。

电气“五防”功能的实现成了电力安全生产的重要措施之一。

随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。

防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

“五防”的概念电力系统中的五防是指: ①防止误分、合断路器。

②防止带负荷分、合隔离开关。

③防止带电挂（合）接地线（接地开关）。

④防止带地线送电,也就是防止带接地线（接地开关）合断路器（隔离开关）。

⑤防止误入带电间隔。

高压开关柜五防及停送电操作流程一、概述高压金属封闭开关设备是由柜体和手车两大部分构成。

柜体由金属隔板分隔成四个独立的隔室。

分别是：母线室、断路器手车室、电缆室和继电器仪表室。

手车根据用途分为隔离手、计量手车、断路器手车、PT车、接地手车等，同参数规格的手车可以自由互换。

手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。

二、高压开关柜“五防”高压开关柜有安全可靠的连锁装置，能满足五防要求：1、防止误分合断路器。

断路器手车必须处于工作位置或试验位置时，断路器才能进行合闸、分闸操作。

2、防止带负荷移动断路器手车。

断路器手车只有在断路器处于分闸状态下才能进行拉出或推入，且在断路器合闸后，手车无法移动,防止了带负荷误拉、推断路器。

3、防止带电合接地开关.断路器手车必须处于试验位置时，接地开关才能进行合闸操作。

4 、防止带接地开关送电。

接地开关必须处于分闸位置时，断路器手车才能推入工作位置，进行合闸操作。

5 、防止误入带电间隔。

接地开关处在分闸位置时,下门及后门都无法打开，没有接地开关的开关柜，装有电磁锁,防止了误入带电间隔。

三、进线柜送电操作流程序1、关闭所有柜门及后封板，并锁好.（接地开关处于合位时方可关出线柜下门)2、推转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位, (推断路器时需把断路器手车地盘上两推拉把手往中间压,同时用力往前推，即往柜内推,断路器到达试验位置后，放开推拉把手，把手应自动复位。

）手动插上航空插,关上手车室门并锁好。

3、观察上柜门各仪表、信号指示是否正常.(正常时，保护装置电源灯、手车试验位置灯、断路器分闸指示灯和储能指示灯亮并且指示正确，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上,如已合上各指示灯仍不亮，则需检修控制回路.）4、将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空二次插头被锁定,同时手车工作位置灯亮,手车试验位置灯灭。

电气五防是什么？电气五防的详细资料讲解电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。

电气“五防”是什么？根据《国家电网公司防止电气误操作安全管理规定》电气五防内容具体如下：1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电隔室。

（只有隔室不带电时，才能开门进入隔室）电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。

如何实现“五防”？1、防止误入带电间隔工作小车摇到“隔离/实验”位置以后，接地的金属隔板，自动落下遮住带电的静触头部分，防止进入柜体检修的人员接触带电部分。

开关接地闸刀合上以后，后柜门的机械连锁才允许打开柜门。

2、防止带负荷分合一、二次触头当接触器处于合闸状态时，与接触器连动的机械连锁挡板推进机构上的连杆使推进机构螺旋无法转动，通过这种设计，在带负荷时，不能够分合一、二次触头。

3、防止带电挂地线当小车进入工作位置时，推进机械的挡板抵住接地开关合闸机构的帘板装置，使帘板无法。

高压开关柜五防及停送电操作流程一、概述高压金属封闭开关设备是由柜体和手车两大部分构成。

柜体由金属隔板分隔成四个独立的隔室。

分别是：母线室、断路器手车室、电缆室和继电器仪表室。

手车根据用途分为隔离手、计量手车、断路器手车、PT车、接地手车等，同参数规格的手车可以自由互换。

手车在柜内有实验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。

二、高压开关柜“五防”高压开关柜有安全可靠的连锁装置，能满足五防规定：1、防止误分合断路器。

断路器手车必须处在工作位置或实验位置时，断路器才干进行合闸、分闸操作。

2、防止带负荷移动断路器手车。

断路器手车只有在断路器处在分闸状态下才干进行拉出或推入，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。

3、防止带电合接地开关。

断路器手车必须处在实验位置时，接地开关才干进行合闸操作。

4 、防止带接地开关送电。

接地开关必须处在分闸位置时，断路器手车才干推入工作位置，进行合闸操作。

5 、防止误入带电间隔。

接地开关处在分闸位置时，下门及后门都无法打开，没有接地开关的开关柜，装有电磁锁，防止了误入带电间隔。

三、进线柜送电操作流程序1、关闭所有柜门及后封板,并锁好。

（接地开关处在合位时方可关出线柜下门）2、推转运小车并使其定位，把断路器手车推入柜内并使其在实验位置定位，(推断路器时需把断路器手车地盘上两推拉把手往中间压，同时用力往前推，即往柜内推，断路器到达实验位置后，放开推拉把手，把手应自动复位。

)手动插上航空插，关上手车室门并锁好。

3、观测上柜门各仪表、信号指示是否正常。

（正常时，保护装置电源灯、手车实验位置灯、断路器分闸指示灯和储能指示灯亮并且指示对的，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。

）4、将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处在工作位置，航空二次插头被锁定，同时手车工作位置灯亮，手车实验位置灯灭。

高压开关柜的“联锁”是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。

GB3906--1991《3～35千伏交流金属封闭开关设备)对此作了明确规定。

一般把“联锁”描述为：防止误分、误合断路器；防止带负荷分、合隔离开关；防止带电挂(合)接地线(接地开关)；防止带接地线(开关)合闸；防止误入带电间隔。

上述五项防止电气误操作的内容，简称“五防”。

“五防”装置一般分为机械、电气和综合三类。

目前，市场上高压开关柜类型很多，大多数都有完善的联锁方式。

但仍有不少高压开关柜的联锁尤其是机械联锁不完善，尚不能完全达到“五防”要求。

在此着重就机械联锁提出一些看法，与同仁探讨。

联锁实现方式在固定柜和手车柜中。

众所周知，隔离开关无专门的灭弧装置，一般不能用来接通或切断负荷电流。

在固定柜中，断路器与隔离开关的联锁关系明确，即只有在断路器分断的情况下才能操作隔离开关，隔离开关和断路器之间的机械联锁关系较易实现。

如在CC-1A(F)中，为防止带负荷分、合隔离开关，常采用一个扇形撞块和圆板结构，与操作隔离开关的CS6-I机构上的弹性定位锁配合，在断路器合闸时，圆板阻止定位锁拔出，从而防止带负荷分闸。

但手车柜的情况有所不同，手车进出实际上相当于固定柜中隔离开关的合分操作，因而对隔离开关的联锁要求同样适用于手车的进出要求。

当手车在试验位置与工作位置之间移动时，必须保证断路器处于分闸状态，不得合闸，即应具有所谓的“合闸闭锁”。

在投运的各型手车柜中，“合闸”电气闭锁一般通过将反映手车位置的行程开关接点串入断路器的合闸回路中来实现。

断路器两侧的隔离开关的操作顺序。

GG一1A(F)一07方案对断路器两侧的隔离开关的操作顺序规定如下：在装置会动作跳闸切除故障，缩小了事故范围。

反之，送电时，如果断路器误在合闸位置，后合母线侧隔离开关时，等于母线侧带负荷送电。

必将发生弧光短路，而使故障扩大。

这种情况下，如先合母线侧隔离开关，然后再合线路侧隔离开关，就等于用线路侧隔离开关带负荷合闸，一旦发生弧光短路，由于短路点在断路器外侧，故断路器保护即可动作跳闸，切除故障，缩小事故范围。
