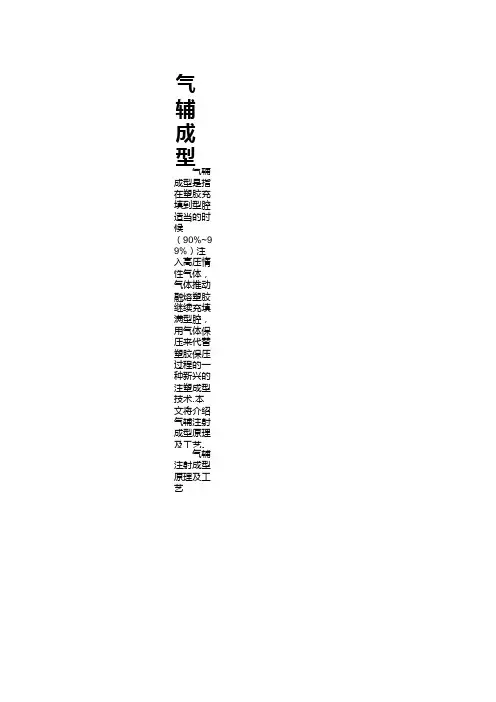

气辅成型 气辅成型是指在塑胶充填到型腔适当的时候（90%~99%）注入高压惰性气 气辅注射成型原理及工艺 气辅成型（GIM）是指在塑胶充填到型腔适当的时候（90%~99%）注入高 要点： 1、计量管理。
2、利用气辅控制器把高压氮气直接压入到模腔内熔胶里。
3、使塑件内部膨胀而造成中空。
一、气辅成型的优点 1、降低产品的残余应力，使产品不变形。
2、解决和消除产品表面缩痕问题，应用于厚度变化大的产品。
3、降低注塑机的锁模力，减少成型机的损耗。
4、提高注塑机的工作寿命。
5、节省塑胶原材料，节省率可达百分之三十。
6、缩短产品生产成型周期时间，提高生产效率。
7、降低模腔内的压力，使模具的损耗减少和提高模具的使用寿命。
8、对某些塑胶产品，模具可采用铝合金属材料。
9、简化产品的繁复设计。
二、气辅成型过程 • 合模 • 射座前进 • 熔胶充填 • 气体注入 • 预塑计量（气体保压） • 射座后退（排气卸压） • 冷却定型 • 开模 • 顶出制件 三、气体辅助注塑周期 1、注塑期 以定量的塑化塑料充填到模腔内。
（保证在充气期间，气体不会把产品表面 2、充气期 可以注塑期中或后，不同时间注入气体。
气体注入的压力必需大于注塑压力 3、气体保压期 当产品内部被气体充填后，气体作用于产品中空部分的压力就是保压压力， 4、脱模期 随着冷却周期的完成，模具的气体压力降至大气压力，产品由模腔内顶出。
四、气辅成型所需的条件 • 注塑成型机 • 气体的来源（氮气发生器） • 输送气体的管道 • 控制氮气有效流动的设备（氮气控制台） • 带有气道设置的成型模具（气辅模具） 五、成型条件的设定 1、注塑机的设定 o 原材料的烘干温度与传统成型一致 o 料筒的塑化温度比传统注塑偏高 o 模温要求较严，冷却水路布置要使冷却效果均衡 o 注塑压力与传统注塑基本一致 o 注塑速度一般采用高速填充 2、氮气设备的设定 a、氮气发生器的压力一般设定在30MPA左右 b、氮气控制台要素的设定（延迟时间、气体压入时间、气体保持时间、气90%~99%）注入高压惰性气体，气体推动融熔塑胶继续充填满型腔，用气体保压来代替塑胶保压过程的一种新兴的注塑成当的时候（90%~99%）注入高压惰性气体，气体推动融熔塑胶继续充填满型腔，用气体保压来代替塑胶保压过程的一种新兴模腔内熔胶里。
注塑成型过程中气体辅助成型技术的应用前景探讨气体辅助成型技术是注塑成型过程中的一种新型辅助成型技术。
通过气体辅助，可以在注塑成型过程中形成中空结构或内腔结构，从而实现更加复杂的产品设计和制造。
本文将就气体辅助成型技术的应用前景进行探讨。
一、气体辅助成型技术的原理和优势气体辅助成型技术是在注塑成型过程中通过注入气体来形成产品内部空洞或内腔结构的一种技术。
其原理是在注塑过程中，先在产品的一部分或全部空腔中注入压缩空气或氮气等气体，然后在注塑过程中根据产品设计的需要控制气体的压力和流动，使气体膨胀，从而形成所需的空洞或内腔。
相对于传统的注塑成型技术，气体辅助成型技术具有以下优势：1. 实现产品轻量化：通过气体辅助成型，可以在产品内部形成空洞或内腔结构，减少产品的材料用量，从而实现产品轻量化，降低物料成本，并且可以降低产品重量，提高产品的使用性能。
2. 提高产品的强度和刚度：通过气体辅助成型，可以在产品内部形成加强筋和骨架结构，提高产品的强度和刚度，使产品更加坚固耐用。
3. 实现产品设计的更大自由度：通过气体辅助成型，可以在产品设计上实现更大的自由度，灵活性更高，可以制造出更为复杂、精密的产品。
4. 提高生产效率：由于气体辅助成型可以一次性实现多个镶嵌件的成型，因此可以提高生产效率，降低生产成本。
5. 减少废品率：气体辅助成型能够减少由于变形、翘曲等问题导致的废品率，提高产品的成形质量。
二、气体辅助成型技术的应用前景随着工业自动化水平的提高和人们对产品质量和性能要求的提高，气体辅助成型技术在注塑成型中的应用前景越来越广阔。
以下是其应用前景的具体探讨：1. 制造电子产品组件在电子产品制造过程中，一些组件需要在内部形成空洞或内腔结构，以容纳电路板和电子元器件。
传统注塑成型很难实现这种内部空洞的制造，而气体辅助成型技术能够轻松地实现这种需求。
因此，气体辅助成型技术在制造电子产品组件方面有着广阔的应用前景。
2. 制造汽车零部件汽车行业是注塑成型的重要应用领域之一，而气体辅助成型技术正好满足了汽车零部件制造上的一些需求。
注塑成型中的气体辅助技术应用注塑成型中的气体辅助技术应用注塑成型是一种常用的塑料加工方法，通过将熔化的塑料注入模具中，经过冷却固化后得到所需的塑料制品。
然而，在注塑成型过程中，常常会出现一些问题，如缺陷、翘曲等。
为了解决这些问题，气体辅助技术在注塑成型中得到了广泛的应用。
气体辅助技术是指在注塑成型过程中，通过向模具中注入气体，利用气体的性质对塑料进行辅助成型的一种方法。
在注塑成型过程中，通过在模具中注入气体，可以改善产品表面质量，减少翘曲和缩水等缺陷，提高产品的整体性能。
首先，气体辅助技术可以改善产品的表面质量。
在注塑成型中，由于塑料的热胀冷缩和浇注冷却的不均匀性，常常会出现产品表面的缺陷，如气泡、痕迹等。
通过在模具中注入气体，可以使塑料在充填过程中更加均匀，减少气泡的产生，从而改善产品的表面质量，使其更加光滑。
其次，气体辅助技术可以减少产品的翘曲和缩水。
在注塑成型中，由于塑料的收缩性质，产品往往会出现翘曲和缩水等问题。
通过在模具中注入气体，可以产生一定的气压，使塑料在冷却固化过程中更加均匀，减少翘曲和缩水的可能性，从而提高产品的几何稳定性和尺寸精度。
最后，气体辅助技术可以改善产品的整体性能。
在注塑成型中，由于塑料的结晶性质，产品往往会出现内部应力集中的问题，从而影响产品的强度和韧性。
通过在模具中注入气体，可以使塑料在充填过程中形成空腔结构，减少内部应力的集中，提高产品的整体性能，使其更加坚固耐用。
综上所述，气体辅助技术在注塑成型中的应用可以改善产品的表面质量，减少翘曲和缩水，提高产品的整体性能。
随着技术的不断发展，气体辅助技术在注塑成型中的应用前景更加广阔，将为塑料制品的生产提供更多的可能性。
气体辅助注射成型技术原理及应用气体辅助注射成型(Gas-Assisted Injection Molding, GAIM)技术最早可追溯到20世纪70年代，该技术在20世纪80年代末得到了完善并实现了商品化。
从20世纪90年代开始，作为一项成功的技术，气体辅助注射成型技术在美、日、欧等发达国家和地区得到了广泛应用。
目前该技术主要被应用在家电、汽车、家具、日常用品、办公用品等加工领域中。
气体辅助注射成型技术的工艺过程气体辅助注射成型技术的工艺过程是：先向模具型腔中注入塑料熔体，再向塑料熔体中注入压缩气体。
借助气体的作用，推动塑料熔体充填到模具型腔的各个部分,使塑件最后形成中空断面而保持完整外形。
在成型后的制品中，由气体形成的中空部分被称为气道。
由于具有廉价、易得且不与塑料熔体发生反应的优点，因此一般所使用的压缩气体为氮气。
气体辅助注塑成型周期可分为以下六个阶段。
（1）塑料充模阶段这一阶段与普通注塑成型基本相同，只是普通注塑成型时塑料熔体是充满整个型腔，而气体辅助注塑成型时塑料熔体只充满局部型腔，其余部分要靠气体补充。
（2）切换延迟阶段这一阶段是塑料熔体注射结束到气体注射开始时的时间，这一阶段非常短暂。
（3）气体注射阶段此阶段是从气体开始注射至整个型腔被充满的时间，这一阶段也比较短，但对制品质量的影响极为重要，如控制不好，会产生空穴、吹穿、注射不足和气体向较薄的部分渗透等缺陷。
（4）保压阶段熔体内气体压力保持不变或略有上升使气体在塑料内部继续穿透，以补偿塑料冷却引起的收缩（5）气体释放阶段使气体入口压力降到零。
（6）冷却开模阶段将制品冷却到具有一定刚度和强度后开模取出制品。
根据具体工艺过程的不同，气体辅助注射成型可分为标准成型法、副腔成型法、熔体回流法和活动型芯法四种。
1、标准成型法标准成型法是先向模具型腔中注入经准确计量的塑料熔体（如图1a所示)，再通过浇口和流道注入压缩气体。
气体在型腔中塑料熔体的包围下沿阻力最小的方向扩散前进，对塑料熔体进行穿透和排空（如图1b所示），最后推动塑料熔体充满整个模具型腔并进行保压冷却（如图1c所示)，待塑料制品冷却到具有一定刚度和强度后，开模将其顶出(如图1d所示)。
气体辅助注射成型2.1气体辅助注射成型概述气体辅助注塑成型技术是一项新兴的塑料注射成型技术，此技术最早可追溯到1971年，美国尝试用加气注射成型方法制造中空鞋跟，但未取得成功，1983年英国采用低发泡注射成型法制造建筑材料时衍生出控制塑料制品内部压力的成型方法,称之为气体辅助注射成型.该技术很快得到迅速的发展，推动各行业的进步。
1、气体辅助注射成型的适用范围气体辅助注射成型最大的优点是制品由于中空结构使刚性增加而不用增加质量，有时还能减轻.由气体辅助注射成型制品有两大类:1）封闭式气道封闭式气道制品主要是由一个厚壁截面和气体穿行的通道组成.如门把手、扶手、框架结构、中空管等.2）开放式气道开放式气道制品主要是薄壁元件，类似于传统的加强筋结构制品。
2、气体辅助注塑技术的优点主要有：1)制品残余应力降低2）翘曲变形较小3）减少/消除缩痕4）更大的设计自由度5）制品综合性能提高6）与结构发泡相比，制品外观质量的到改善7)中空制品有以下特点-—更加易于填充——物料流动距离更长-—刚度与质量之比更大8）与实心制品相比成型周期缩短9）合模力吨位要求降低10)注射压力降低11）气道取代热流道系统从而使模具成本降低3、气体辅助注塑技术的缺点主要有：1)专利使用权限制。
2)附加的成本，一方面是气体辅助注射成型的专用设备要求的一定的附加费用；另一方面是气体的使用。
3）气体喷嘴的设计及位置的选择相当的困难。
4、材料大多数热塑性塑料都可用于气体辅助注射成型加工,表1-1列出了一些常用的材料聚醚酰亚胺HDPE5、设计注意事项：气体辅助注射成型制品的优化设计需要注意以下三点:1）气道布局的优化2）气道尺寸与制品相关3）平衡物料填充方式气道在模腔内的布局既包括气体喷嘴的定位，也包括气道进入模具位置的选择，气体会沿着阻力最小的方向向前流动。
在物料进入模具之后，模腔中压力最小的地方必须靠近气道的末端，这个压力差会促使气流沿着预期流道前进,从而推动物料充满整个型腔。
气辅注塑原理气辅注塑是一种新型的注塑技术，它是在传统注塑技术的基础上发展而来的。
它采用了气体辅助注塑的原理，通过在注塑过程中注入气体，使得塑料材料在注塑过程中得到更好的填充和冷却，从而提高了注塑产品的质量和生产效率。
气辅注塑的原理是在注塑过程中，通过在模具中注入气体，使得塑料材料在注塑过程中得到更好的填充和冷却。
在注塑过程中，塑料材料会受到很大的压力，这会导致塑料材料在注塑过程中出现缩孔、气泡等缺陷。
而气辅注塑技术可以通过注入气体的方式，使得塑料材料在注塑过程中得到更好的填充和冷却，从而避免了这些缺陷的产生。
气辅注塑技术的优点在于可以提高注塑产品的质量和生产效率。
在传统注塑技术中，塑料材料在注塑过程中往往会出现缩孔、气泡等缺陷，这会导致注塑产品的质量下降。
而气辅注塑技术可以通过注入气体的方式，使得塑料材料在注塑过程中得到更好的填充和冷却，从而避免了这些缺陷的产生。
同时，气辅注塑技术还可以提高注塑产品的生产效率，因为它可以使得塑料材料在注塑过程中更加均匀地填充模具，从而减少了注塑周期和注塑成本。
气辅注塑技术的应用范围非常广泛，它可以用于生产各种塑料制品，如塑料零件、塑料容器、塑料管道等。
在汽车、电子、医疗、家电等行业中，气辅注塑技术已经得到了广泛的应用。
在汽车行业中，气辅注塑技术可以用于生产汽车零部件，如仪表板、门板、座椅等。
在电子行业中，气辅注塑技术可以用于生产电子产品外壳、键盘、鼠标等。
在医疗行业中，气辅注塑技术可以用于生产医疗器械、医疗用品等。
在家电行业中，气辅注塑技术可以用于生产电视机外壳、空调外壳、洗衣机外壳等。
气辅注塑技术是一种非常有前途的注塑技术，它可以提高注塑产品的质量和生产效率，同时还可以应用于各种行业中。
随着科技的不断发展，气辅注塑技术将会得到更加广泛的应用，为各行各业的发展带来更多的机遇和挑战。
气辅成型（GIM）是指在塑胶充填到型腔适当的时候（90%~99%）注入高压惰性气体，气体推动融熔塑胶继续充填满型腔，用气体保压来代替塑胶保压过程的一种新兴的注塑成型技术.要点：1、计量管理。
2、利用气辅控制器把高压氮气直接压入到模腔内熔胶里。
3、使塑件内部膨胀而造成中空。
编辑本段气辅成型的优点1、降低产品的残余应力，使产品不变形。
2、解决和消除产品表面缩痕问题，应用于厚度变化大的产品。
3、降低注塑机的锁模力，减少成型机的损耗。
4、提高注塑机的工作寿命。
5、节省塑胶原材料，节省率可达百分之三十。
6、缩短产品生产成型周期时间，提高生产效率。
7、降低模腔内的压力，使模具的损耗减少和提高模具的使用寿命。
8、对某些塑胶产品，模具可采用铝合金属材料。
9、简化产品的繁复设计。
编辑本段气辅成型过程• 合模• 射座前进• 熔胶充填• 气体注入• 预塑计量（气体保压）• 射座后退（排气卸压）• 冷却定型• 开模• 顶出制件编辑本段气体辅助注塑周期1、注塑期以定量的塑化塑料充填到模腔内。
（保证在充气期间，气体不会把产品表面冲破及能有一理想的充气体。
）2、充气期可以注塑期中或后，不同时间注入气体。
气体注入的压力必需大于注塑压力，以致使产品成中空状态。
3、气体保压期当产品内部被气体充填后，气体作用于产品中空部分的压力就是保压压力，可大大减低产品的缩水及变形率4、脱模期随着冷却周期的完成，模具的气体压力降至大气压力，产品由模腔内顶出。
编辑本段气辅成型所需的条件• 注塑成型机• 气体的来源（氮气发生器）• 输送气体的管道• 控制氮气有效流动的设备（氮气控制台）• 带有气道设置的成型模具（气辅模具）编辑本段成型条件的设定1、注塑机的设定o 原材料的烘干温度与传统成型一致o 料筒的塑化温度比传统注塑偏高o 模温要求较严，冷却水路布置要使冷却效果均衡o 注塑压力与传统注塑基本一致o 注塑速度一般采用高速填充2、氮气设备的设定a、氮气发生器的压力一般设定在30MPA左右b、氮气控制台要素的设定（延迟时间、气体压入时间、气体保持时间、气体放气时间、压力的设定、气体速率）气辅注塑成型技术 2009-6-22 中国设备网文字选择：大中小气辅注塑工艺是国外八十年代研究成功，九十年代才得到实际应用的一项实用型注塑新工艺，其原理是利用高压隋性气体注射到熔融的塑料中形成真空截面并推动熔料前进，实现注射、保压、冷却等过程，使产品形成真空。
气辅成型技术在注塑业中又称气体辅助住宿和中空成型，在近10年来发展起来的革新成型技术，也可说是注塑技术的第二次革命。
目前该技术主要用于汽车、大型家电等大件注塑行业。
其主要原理是：先注入一定量的熔融塑胶（通常为90%-98%,以产品的总胶量而言）可通过分析计算+经验。
然后再在熔融塑胶内注入高压氮气，高压氮气在熔融的塑胶内沿预设的路径形成气道（最好是和流向一致当然有特殊具体情况你决定）。
使不到100%的熔融塑胶充满整个模腔，此后进入保压阶段，同时冷却，最后排气、脱模。
高压氮气进入塑料后自然会穿越粘度低（温度高）和低压的部位，并中在冷却过程中利用气体高压来保压而紧贴模具壁成型。
此项技术除需传统注塑设备外，还需所体辅助注塑控制系统（新科益有MDI控制器）。
与传统的注塑成型相比，气体辅助注塑成型有下列优点：1.减少内部的残留应力，从而减弱甚至完全消除翘曲变形状况，同时增加其机械强度和刚性。
2.成品壁厚部分的中央是中空的，可以减少原料，特别是短射和中空型的模具，塑料最多可以节约达30％。
3.减少或消除加强筋造成的表现收缩凹陷现象。
4.降低制品的收缩不均，提高制品的精密度。
5.设备耗减，大量减少锁模力，可以用小吨位的注塑机替代大吨位的注塑机。
6.利用气道来形成加强结构，提高成品的强度。
7.减少射入点。
8.缩短成期。
9.厚薄比大的制品也能通过气辅一次成型。
10。
改变传统成品设计观念，能使用一体化设计来减少附属的零组件。
缺点：1.由于所体具有压缩特征因而不容易作精确控制，加上对周围操作环境敏感，因此工艺的重复性与稳定性比传统工艺差。
2.国内技术和经验问题导致资源较浪费（废品率高）。
目前用于的产品有：汽车门把手、座椅、保险杠、门板、电视机外客、空调、冰箱、马桶........你说呢曾做过：汽车门把手、门板、雪上摩托前罩三类7款。
气体辅助注塑成型的预注塑部分与普通注塑成型一样，主要增加了一个氮气注射和回收系统。
根据注气压力产生方式的不同，目前，常用的气体注射装置有以下两种：（1）不连续压力产生法即体积控制法，如Cinpres公司的设备，它首先往汽缸中注入一定体积的气体（通常是氮气），然后采用液压装置压缩，使气体压力达到设定值时才进行注射充填。
一、气体辅助注射成型概述——Jack Avery气体辅助注射成型过程首先是向模腔内进行树脂的欠料注射，然后将气体导入熔融物料当中，气体沿着阻力最小方向流向制品的低压和高温区域。
当气体在制品中流动时，它通过置换熔融物料而掏空厚壁截面。
这些置换出来的物料充填制品的其余部分(图1-3)。
当填充过程完成以后，由气体继续提供保压压力，解决物料冷却过程中体积收缩的问题。
气体辅助注射成型主要有以下两种基本类型：恒体积和恒压力。
体积恒定时，汽缸内已经加压的气体在注射之前就已经预先确定好注射体积，由活塞推动气体进入制品。
气体的压力取决于制品中的体积与汽缸体积之比。
气体的压力、停留时间以及活塞运动速度直接影响着制品外观。
如图1-4所示为恒体积成型中一个注射周期内的压力变化曲线。
对于每一注射周期，在注射之前都必须重新建立压力。
压气时间图1-4 恒体积系统的气体压力曲线图[源自：Innovation inPolymer Processing：Molding,Stevenson，J.F.(Ed.)]另外一种类型是恒压力成型。
我们通过空气压缩机将氮气（N2）装入储存罐中预先加压，储存罐向一毓的阀门提供恒定压力。
压力曲线可以通过调节气压和开启相应阀门来实现。
图1-5所示为成型周期内，气体压力可以保持恒定。
时间p氮气压力p p p p 3图1-5 恒压力系统的气体压力曲线图[源自：Innovation inPolymer Processing ：Molding,Stevenson ，J.F.(Ed.)]气体辅助注射成型的实现主要有两个选择，二者的区别在于气体注入位置的不同。
气体注射既可以通过喷嘴来实现，也可以直接注进模腔——从分流道进入或者直接进入制品(如图1-6、图1-7和图1-8)。
最主要的不同是由喷嘴进气的方式要求所有气道都从喷嘴外开始。
而采取气体直接注射到模具中的方式时，气体通道可以独立地设置在浇口位置。
对于这种方式，注射之前物料可以实现正常的填充。
气体辅助注射成型加工的基本方式有许多种。
这里介绍其中两种：一是采用多个喷嘴的形式；另一是在熔融物料中使液体蒸发产生气体从而形成气体通道。
多喷嘴的气体辅助注射成型方法与结构发泡成型方法一样都是用于成型大件制品。
采用这种方式可以缩短气体流动距离，降低气体注射压力和模腔所受压力。
多个喷嘴气体辅助注射成型方式常用于同一模板上的多个模具的情况。
不过单个模具也可拥有一个或者多个气体喷嘴，这取决于制品形状大小以及气体流动距离的要求。
由于会受到流动平衡和填充方式的制约，单个喷嘴的气体辅助注射成型方式对于在一个成型周期内成型多个形状不同、质量不同的制品是非常困难的。
多喷嘴气体辅助注射方式则可以解决这个问题。
它允许向多个模腔中充入不同体积的物料和不同压力的气体。
现在已经有人设计出了一种可以同时控制6个气体喷嘴进行工作的机器。
它的控制系统允许6个不同的模具同时安装在拥有多个喷嘴的机器模板上。
图1-11为同时成型一个9kg和一个2.3kg制品的示意图。
有些模腔可以同时有多个喷嘴，而其他模腔则只有一个喷嘴。
机器可通过编写程序来实现对不同的模腔中注入不同要求的物料和气体。
这样我们可以将机器的工作能力提高50%甚至更高。
这项技术现在主要用于质量2.3kg以上大型制品的生产当中。
HELGA（Hettinga 液态气体辅助注射成型）与前一种用N2来辅助成型的方法有很大区别，如图1-12所示。
成型所需的一部分物料先被注入模腔中，随后采用共注射的方式注入更多包含专门液体的物料。
液体与熔融物料接触以后转化为气体形成中空结构。
当液体停止流动时，注射过程也随之结束。
气体包含在制品里面，它提供的压力可以使制品的缩痕降到最低。
制品冷却以后，即使制品受热其内部的气体不会活动。
HELGA成型方法与采用气体喷嘴的成型方法效果相当，它在应用过程中最大的一个优点就是制品不用开设进气孔，而其他一些气体辅助性成型方式在完成制品成型以后，都必须采取另外一个工序来封口。
许多公司都拥有气体辅助注射成型的专利权。
这些专利的内容包括将气体注入熔体的各种技术、气体喷嘴的设计及先后顺序等。
表1-1列出了提供这项专利技术的主要供应商名单。
建议你在决定使用其中某项技术之前，先对这些专利技术做一个全面了解，看看你所用的与其中哪一项相近。
这些技术所用的设备在全球范围都可以获得。
表1-2列出了一些具有全球供应能力的供应商名单。
表1-1气体辅助注射成型技术供应商名单气体辅助注射成型的适用范围气体辅助注射成型技术用在哪里，原因何在呢？设计人员发现气体辅助注射成型最大的优点就是制品由于中空结构使刚性增加而不用增加质量，有时甚至还能减轻。
以下是气体辅助注射成型制品的两个主要类型：——封闭式气道——开放式气道封闭式气道制品主要由一个厚壁截面和气体穿行的通道组成。
比如门把手、扶手、框架结构、中空管等都属于此类结构。
因为气体的扩散有一条设定好的清晰路线，而且制品没有薄壁部分，所以这种制品是最容易加工成型的。
开放式气道制品主要是薄壁元件，类似于传统的加强筋结构制品。
因为气体可能会穿透制品的薄壁部分（有时趋向于指形），因此开放式气道制品的设计与制造都相对较困难。
气体辅助注射成型方法的优点为什么人们对于气体辅助注射成型的兴趣如此之大呢？其主要的原因在于这种方法出现时所许诺的种种优点。
以下是气体辅助注射成型其他成型方式相比所具有的一些优势：制品残余应力降低翘曲变形较小减少／消除缩痕更大的设计自由度制品综合性能提高与结构发泡相比，制品外观质量得到改善（也就是减少／消除修整过程）中空制品且有以下特点制品更加易于填充物料流动距离更长刚度与质量之比更大与实心制品相比成型周期缩短合模力吨位要求降低注射压力降低气道取代热流道系统从而使模具成本降低上述即为气体辅助注射成型所拥有的优点。
因此，很多公司都积极地对这项技术研究拓展新的应用领域。
同其他所有的成型技术一样，必须通过所生产的制品来得到对技术的完整评价，也就是通过制品的特征和产量，来确定我们所选择的是最经济的成型加工方法。
勉强去适应某种成型方法一般并不能得到最好的结果。
气体辅助注射成型方法的缺点气体辅助注射成型肯定存在一些缺点，否则，在25年的时间里它早已在更加广阔的领域得到应用了。
首先是专利使用权限制。
表1-1列出了一些已经被申请专利保护的技术。
虽然专利情况在不断地变化，但现在如果要使用Cinpres Ltd. , Gain Technologies和Nitrojection等公司的技术仍然需要得到专利许可。
为了使用HELGA或者Johnson Controls多喷嘴成型技术而购买的设备则包括了专利使用权在内。
另外一个问题是附加的成本。
即使没有专利使用权的要求，气体辅助注射成型的专用设备也会要求$30000~$85000的附加费用。
这些附加费用是使用气体辅助注射成型技术的前提。
根据专利使用权的费用和生产制品的产量，每个制品的成本费用增加可从少到每件几分多至数额非常巨大。
导致成本增加的另一个原因是气体的使用。
除了HELGA加工方法外，一般气体辅助注射成型技术都因为氮气来源充足而将其作为首选的注射用气体。
在气体辅助注射成型的早期发展阶段，高压气缸氮气常作为气体来源。
这是因为氮气的用量很少，汽缸能够放在靠近机器的地方，而且成本低廉。
随着气体辅助注射成型制品产量的增加，与氮气使用相关的诸如成本、供应和安全等问题引起了人们的注意。
高压氮气的来源可以通过采用大型低温液氮容器或者采用现场氮气发生器来得到。
表1-3为Bauer Gas Systems Inc进行的一项研究。
研究用的氮气流速为13cfm(360L/min)，工作时间为24小时／天，7天／周，50周／年。
这项研究表明采用现场氮气发生器的成本回收期为半年左右，而采用液氮的成本回收周期要一年左右。
不管怎样我们必须承认，氮气的使用的确使生产成本增加，而且收益率也因此受到极大的压缩。
表1-3氮气费用研究汽缸／液体／膜分离器汽缸液体膜分离器(现场)花费($)／(100cf/3m3) 2.89 1.45 1.57花费($)/h 22.54 11.31 1.36花费($)/年第1年189336.00 95004.00 89742.00第2年378672.00 190008.00 101148.00第3年568008.00 285012.00 112572.00第5年946680.00 475020.00 135420.00①来源：Bauer Compressors,Inc。
②膜分离器产量425L/min。
③第1年花费包括全部发生器费用$78300。
气体喷嘴的设计以及位置选择也是潜在的问题。
采用从制品内和从流道内方式进行气体注射时，喷嘴位置的选择是个很棘手的问题。
在气体流入之前，物料必须先包裹在喷嘴外部，否则就会发生气体泄漏现象。
要保证高生产率，就必须保证喷嘴结构设计正确、位置选择正确。
如果喷嘴设计不当就会在气体流入和排气阶段出现这样或那样的问题。
同时也会导致喷嘴在维护和更换过程的困难，从而使生产率降低，生产成本增加。
材料大多数热塑性塑料都可用于气体辅助注射成型加工，表1-4列出一些常用材料。
对于结晶型物料如聚苯乙烯、尼龙和对苯二甲酸酯等，由于它们有明显的熔融温度并且黏度低，所以气体在其中的流动相对来说很容易。
我们在选择材料时，必须考虑到制品的刚性、强度、使用温度以及耐腐蚀性等。
研究表明，随着材料黏度的增加气道的壁厚也相应增加。
GE Plastics 用PC和PBT做实验证明了这一点。
材料的黏度可以通过调整加工过程中的工作温度来改变。
温度升高，物料黏度降低，气道壁厚随之变薄。
很多材料供应商也在进行气体辅助注射成型的研究，因此他们能够提供采用这种加工方法时一些特殊材料的特性参数。
表1-4气体辅助注射成型所用原料气体辅助注射成型还可以用于一些热固性材料的成型加工。
Battenfeld的研究表明层流热固性材料完全能够采用气体辅助注射成型，而非层流的热固性材料则不能。
其中最主要的原因是，当非层流物料凝固成型时，熔体与模腔内壁间的黏附力非常小。
结果，处于流动前锋的物料不能向模腔内壁分散而形成一个没有压缩的低压区域，使加压气体从这个区域流走。
Battenfeld对非层流材料进行研究时发现气体在此处并没有形成气泡，而是直接穿透流动前锋或进入物料与模腔的接触面。
人们正在研究其他一些热固性材料是否适用气体辅助注射成型，包括苯酚甲醛(PF)、脲甲醛(UF)、三聚氰胺甲醛、三聚氰胺甲醛、三聚氰胺苯酚甲醛、不饱和聚酯和环氧树脂。
一般来说，物料加入矿质填充剂后表现出来的是层流性质，那样便可以采用气体辅助注射成型进行加工，而物料加入有机填料后则表现出固态/剪切流的性质，不利于气体辅助注射成型。
